Сузуки свифт предохранитель подсветки приборов

Suzuki Swift-5 рестайлинг

Свифт 5-ой генерации (рестайлинг) – это седан или трех/ пятидверный хэтчбек, но в России седан встретить можно крайне редко.

Автомобиль оснащается бензиновыми четырехцилиндровыми моторами:

• K12B (1.2 л);
• K14B I4 (1.4 л);
• M16A I4 (1.6 л).

Также существует дизельная версия, здесь силовой агрегат представлен ДВС Multijet 1,3 л.

В зависимости от комплектации на машине может быть установлена 5-ти или 6-ступенчатая МКПП, АКПП-4 или вариатор с имитацией ручного переключения передач (7 ступеней).

Suzuki Swift-5 для российских пользователей – это трех- или пятидверный хэтчбек с двигателем 1.2 л, передним или полным приводом колес, МКПП-5 или АКПП-4.

Доступные россиянам комплектации – GL и GLX, цена нового Сузуки Свифт – ориентировочно от 584 тыс. рублей в базовой версии.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Toyota Venza 2021 второго поколения – новый уровень кроссовера от именитого бренда

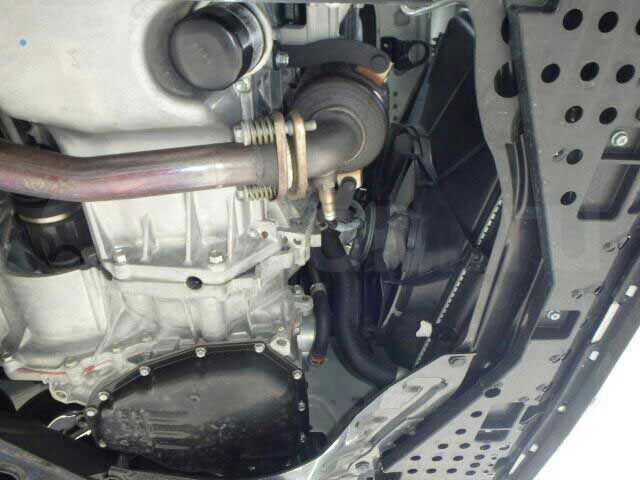

Двигатель 1.2.

Мощность 1.2-литрового мотора – 94 лошадиных сил, ДВС разработан в соответствии с нормами Euro-5, 16-клапанный движок работает на 95-ом бензине.

В паре с механической трансмиссией двигатель позволяет автомобилю развивает скорость до 165 километров в час, до «сотни» набирать скорость за 12,3 секунды.

Японский малолитражный автомобиль весьма экономично расходует топливо, в городском режиме потребление горючего составляет 6,1 л на 100 км, на трассе расход бензина сокращается до 4,1 л.

Тип топливной системы – инжектор, двигатель рядный, расположен под капотом поперечно.

Моторного отсека

Находится с левой стороны, рядом со стойкой.

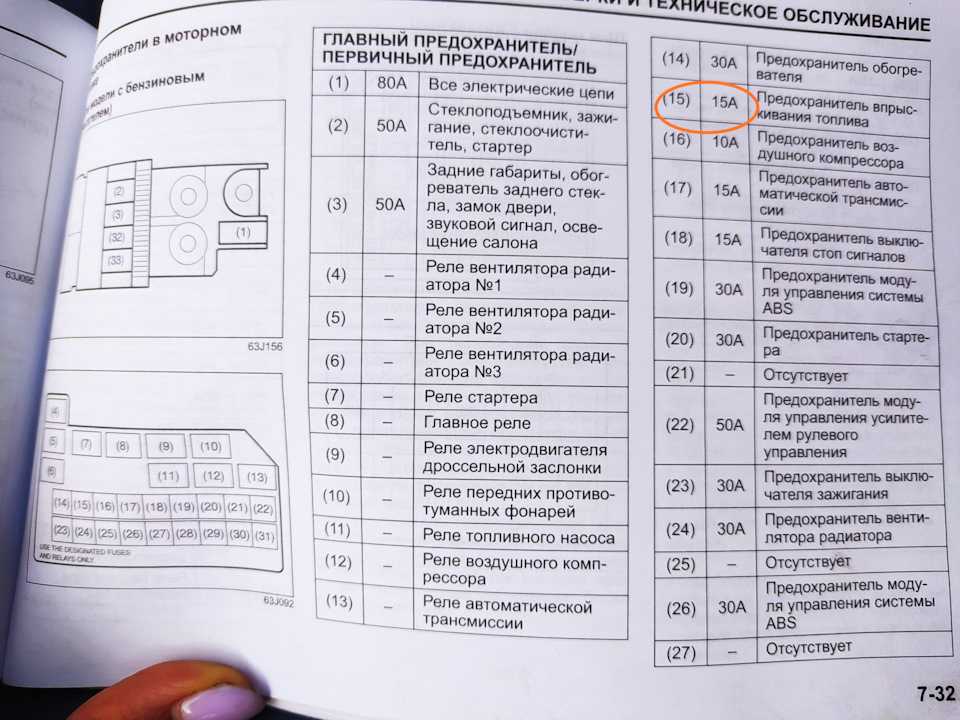

Тип 1

Фото схемы на обложке

Диаграмма

Обозначение

1	80А Все электрические цепи
2	50А Окна, зажигание, стартер, стеклоочиститель
3	Задние габариты, подогрев стекла задней двери, центральный замок, звуковой сигнал, освещение салона
4	Реле вентилятора радиатора №1
5	Реле вентилятора радиатора №2
6	Реле вентилятора радиатора №3
7	Реле стартера
8	Главное реле
9	Реле дроссельной заслонки
10	Реле противотуманных фар
11	Реле топливного насоса
12	Реле воздушного компрессора
13	резерв
14	30А обогреватель
15	Система впрыска 15А
16	10A Реле воздушного компрессора
17	резерв
18	15А Стоп-сигнал
19	30А АБС
20	30А Стартер
21	резерв
22	50А Электроусилитель руля
23	30А Замок зажигания
24	30А Охлаждающий вентилятор
25	резерв
26	30А АБС
27	резерв
28	резерв
29	15А Противотуманные фары
30	15А Фара (левая)
31	15А Фара (правая)
32	80А Обогреватель, электроусилитель руля
33	80А Вентилятор системы охлаждения, противотуманные фары, фары

Тип 2

Фото – пример

Диаграмма

Обозначение

1	100/120А ФЛ1
2	100А ФЛ2
3	100А ФЛ3
4	50А FL4
5	80А FL5
6	100А ЭЛ6
7	50А Замок зажигания -2
8	7,5 А ЕСМ
9	резерв
10	20А Ф/П (дизель)
11	10A воздушный компрессор
12	15А ФИ (масло)
13	30A FI (ДИЗЕЛЬ)
14	60А Усилитель руля
15	30А вентилятор радиатора
16	40А двигатель с АБС
17	30А Вентилятор
18	30А Запуск двигателя
19	резерв
20	30А Вспомогательное оборудование
21	резерв
22	15А Головной свет (левый)
23	25А Блок управления АБС
24	15А Головной свет (правый)
25	20А Передняя противотуманная фара
26	резерв
27	40А Замок зажигания
28	20А Блок управления двигателем/зажигание
29	10A FI 2 (ДИЗЕЛЬ)
30	резерв
31	7,5 А Стартовый сигнал

Сузуки Свифт технические характеристики

Японский хэтчбек обладает весьма скромными размерами, его длина составляет всего лишь 3,85 м, ширина – без малого 1,7 м, а высота – чуть более 1,5 м.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Новый Suzuki Jimny появится в России весной 2020 года

При колесной базе 2430 мм минимальный диаметр разворота равен 9,6 м, полностью загруженный автомобиль весит почти полторы тонны.

Снаряженная масса авто – 960 кг, машина оснащается топливным баком емкостью 42 литра.

Рулевое управление оснащено электроусилителем, все тормоза автомобиля дисковые, стандартный размер шин на 15-х колесных дисках – 175/65.

Передняя подвеска – МакФерсон, на задней оси устанавливается торсионная балка полунезависимого типа.

Дорожный просвет у машины относительно небольшой, он равен 140 мм.

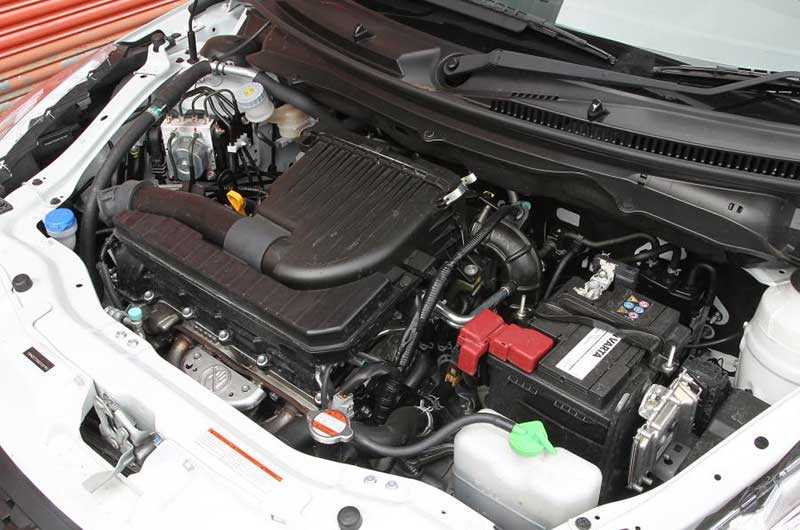

Блок под капотом

Расположен с левой стороны, за аккумуляторной батареей.

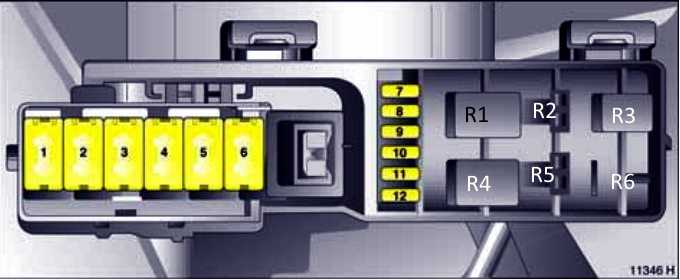

Вариант 1

Схема

Назначение предохранителей

1	60А АБС
2	30А Охлаждающий вентилятор
3	30А Усилитель руля (EPS)
4	60А Стартер
5	60А Освещение, двигатель, медиа система
6	80А Генератор переменного тока (бензиновый двигатель)
7	15А Ближний свет, дальний свет (правый фонарь)
8	15А Спидометр, приборы, контрольные индикаторы, ближний и дальний свет (левый фонарь)
9	20/30А Вентилятор радиатора, система впрыска топлива: бензиновый двигатель
10	15А Противотуманные фонари
11	15А Сигнал
12	Резерв

Расшифровка реле

1. Реле звукового сигнала
2. Реле вентилятора радиатора
3. Реле топливного насоса
4. Реле блока управления двигателем (реле зажигания)
5. Резерв
6. Реле противотуманных фар

Дополнительный блок

Отдельно может быть расположен небольшой блок над аккумулятором. В нем могут находится предохранители и реле системы предварительного прогрева.

Предохранители Сузуки свифт 2008

Как легко поменять предохранители на Suzuki SX4

Suzuki Swift 2009 год 1,5 бензин Замена фильтра салона.

https://youtube.com/watch?v=qPEm9QXCGT0

Как заменить предохранитель прикуривателя

Как заменить воздушный фильтр салонный фильтр пыльцы пыли на Suzuki Swift

Suzuki Swift Самодиагностика своими руками

самодиагностика сузуки балено

https://youtube.com/watch?v=qC6ODu25CYg

Самодиагностика Suzuki SX4

Автомобильный цифровой CD адаптер (AUX вход в Suzuki)

Не работают дворники Suzuki SX4

Особый способ заливки масла в КПП Suzuki SX4

Также смотрите:

• Suzuki df 200a
• Глушитель яшимура для Сузуки
• Ремень вариатора Suzuki street magic
• Сузуки мотоциклы эндуро 250
• Все о Сузуки рено
• Suzuki ran кик стартера
• Suzuki alto sport 2010
• Suzuki модели new sx4
• Team Suzuki motogp 2015
• Suzuki grand vitara глубина брода
• Сузуки свифт 2000 2002
• Раздаточная коробка Suzuki grand vitara 2005
• Фонари для Сузуки гранд витары
• Оригинальные аксессуары Suzuki grand vitara
• Сцепление Suzuki hayabusa

Блок под капотом

Расположен с левой стороны, за аккумуляторной батареей.

Вариант 1

Схема

Назначение предохранителей

1	60А АБС
2	30А Охлаждающий вентилятор
3	30А Усилитель руля (EPS)
4	60А Стартер
5	60А Освещение, двигатель, медиа система
6	80А Генератор переменного тока (бензиновый двигатель)
7	15А Ближний свет, дальний свет (правый фонарь)
8	15А Спидометр, приборы, контрольные индикаторы, ближний и дальний свет (левый фонарь)
9	20/30А Вентилятор радиатора, система впрыска топлива: бензиновый двигатель
10	15А Противотуманные фонари
11	15А Сигнал
12	Резерв

Расшифровка реле

1. Реле звукового сигнала
2. Реле вентилятора радиатора
3. Реле топливного насоса
4. Реле блока управления двигателем (реле зажигания)
5. Резерв
6. Реле противотуманных фар

Дополнительный блок

Отдельно может быть расположен небольшой блок над аккумулятором. В нем могут находится предохранители и реле системы предварительного прогрева.

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

Назначение

1. Блок предохранителей
2. Блок реле №1
3. ’02-’05: Реле воздушного насоса
4. ’02-’05: Реле омывателей фар
5. Блок управления двигателем (M/T) или блок управления двигателем и коробкой передач (A/T)
6. ’02-’05: ABS & TRC & VSC (с VSC) ’02-’05: Блок управления курсовой устойчивости (без VSC)
7. ’02-’05: Блок реле №2

Блок предохранителей

Фото пример

Схема

Расшифровка

1	20A S-HTR – ’02-’05: Подогрев сидений
15A AUTO ANTENNA – США: Антенна
2	10A HEAD LH UPR – Дальний левый свет
3	20A HEAD RH UPR – Дальний правый свет (HEAD RH UPR DRL NO.2)
4	7,5A HEAD LVL – Дневные ходовые огни, корректор света фар
7,5A DRL NO.3 – Дневные ходовые огни
5	10A HEAD RH LWR – ’99-’02: Ближний правый свет
15A HEAD RH LWR – ’02-’05: Ближний правый свет
6	10A HEAD LH LWR – ’99-’02: Ближний левый свет
15A HEAD LH LWR – ’02-’05: Ближний левый свет
7	25A ABS NO.2 – ABS
8	–
9	–
10	10A HORN – Звуковой сигнал
11	7,5A ALT-S – Система зарядки
12	–
13	10A EFI NO.1 – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
7,5A EFI NO.1 – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
14	25A DCC – Предохранители: “RADIO”, “DOME”, “MPX−B”, “ECU−B”
15	–
16	7,5A EFI NO.2 – Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива
10A EFI NO.2 – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
17	20A EFI – Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, предохранители: “EFI NO.1”, “EFI NO.2”
15A EFI – Европа 2ZZ-GE: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предохранители: “EFI NO.1”, “EFI NO.2”
18	7,5A ST – Система запуска, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива
19	7,5A AM2 – Система запуска
20	15A IG2 – Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
21	15A HAZ – Аварийная сигнализация и указатели поворота
10A HAZ – Австралия, США: Аварийная сигнализация и указатели поворота
22	50A HTR – Кондиционер /отопитель
23	30A RDI – Вентилятор системы охлаждения двигателя
24	40A ABS NO.1 – ’99-’02: ABS
50A ABS NO.1 – ’02-’05: ABS
25	30A CDS – Вентилятор системы охлаждения двигателя
26	40A MAIN – Система запуска, дневные ходовые огни, предохранитель: “ST”
50A MAIN – Европа 2ZZ-GE: Система запуска, дневные ходовые огни, предохранитель: “ST”
27	120A ALT – Система охлаждения, вентилятор системы охлаждения двигателя, система запуска, обогрев заднего стекла, габаритный свет, предохранители: “ABS NO.1”, “ABS NO.2”, “HTR”, “FR P/W”, “FL P/W”, “DOOR”, “OBD”, “STOP”, “S/ROOF”, “MIR HTR”, “FR FOG”, “AM1”
Реле
R1	Звуковой сигнал
R2	Фары (HEAD)
R3	Топливный насос (C/OPN))
R4	Блок управления двигателем (EFI)
R5	Вентилятор системы охлаждения двигателя (FAN NO.1)
R6	Зажигание (IG2)
R7	Вентилятор системы охлаждения двигателя (FAN NO.2)
R8	Вентилятор системы охлаждения двигателя (FAN NO.3)
R9	Реле компрессора кондиционера (MG/C)

Отдел реле

Схема

1999-2002

2002 – 2006

Описание

• 28 – 10A ETCS – Дроссельная заслонка
• 29 – 50A A-PMP – Воздушный насос
• 30 – 30/50A CLN H-LP – Омыватели фар
• R10 – Стартер (ST)
• R11 – Отопитель (HTR)
• R12 – ABS (ABS SOL)
• R13 – Мотор ABS (ABS MTR)

Блок реле 1

Схема

Обозначение

• 1 10А HEAD LH UPR – Дальний левый свет
• 2 10А HEAD RH UPR – Дальний правый свет, дневные ходовые огни
• R1 – Дневные ходовые огни
• R2 – Дневные ходовые огни
• R3 – Дневные ходовые огни (DRL NO.2 DIMMER)

Схема

2002 – 2005

Расшифровка

• 1 10А – VSC
• R1 – VSC MTR
• R2 – MTR CUT
• R3 – VSC SOL

Нашли ошибку или есть что добавить – пишите в комментарии.

Предохранители и блоки реле для Suzuki Swift (2004-2010) со схемами и описанием

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Suzuki Swift (2004, 2005, 2006, 2007, 2008, 2009, 2010).

Проверка и замена предохранителей

Предохранители плавятся при перегрузке, чтобы предотвратить повреждение жгута проводов и электрооборудования. Если какие-либо осветительные приборы, аксессуары или другие электрические элементы управления не работают, проверьте соответствующий предохранитель. Посмотрите через чистую сторону предохранителя, чтобы увидеть, не отделился ли металлический провод внутри. Если это так, предохранитель перегорел и его следует заменить.

Уведомление

• Перед заменой предохранителей поверните ключ зажигания в положение «LOCK» и выключите все электрические аксессуары.
• Обязательно заменяйте перегоревший предохранитель на предохранитель соответствующей силы тока. Использование предохранителя с более высоким номинальным током может привести к серьезному повреждению провода и вызвать возгорание.
• Никогда не используйте замену, например провод, даже для временного ремонта или значительного электрического повреждения, это может привести к пожару.
• Мы рекомендуем всегда иметь при себе сменные предохранители.
• Если перегорел главный предохранитель или первичный предохранитель, убедитесь, что ваш автомобиль осмотрен на официальной станции техобслуживания Suzuki.
• Если вы заменили предохранитель, а новый перегорел за короткое время, у вас может быть серьезная проблема с электричеством. Немедленно обратитесь к официальной станции техобслуживания Suzuki для проверки вашего автомобиля.

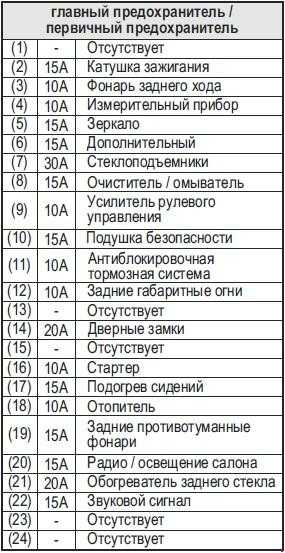

Блок предохранителей на приборной панели

Блок предохранителей расположен под приборной панелью со стороны водителя. Снимите крышку блока предохранителей, надавив на оба конца и сняв крышку.

№	А	Функция / компонент
1	—	Не используется
2	15	Катушка зажигания
3	10	Резервный свет
4	10	Метр
5	15	Сигары
6	15	Аксессуар
7	30	Стеклоподъемник
8	15	Стеклоочиститель
9	10	Усилитель руля / IG1 Signal
10	15	Воздушная подушка
11	10	Антиблокировочная тормозная система
12	10	Задний свет
13	—	Не используется
14	20	Замок
15	10	Иммобилайзер (дизельный двигатель)
16	10	Пусковой двигатель
17	—	Не используется
18	10	Нагреватель / IG2 сигнал
19	15	Задняя противотуманная фара
20	15	Радио / Купол
21 год	20	Обогреватель заднего стекла
22	15	Звуковой сигнал / опасность
23	—	Не используется
24	—	Не используется

Блок предохранителей в моторном отсеке

Основные предохранители расположены на аккумуляторе. Главный блок предохранителей находится рядом с аккумулятором.

Комплектации Сузуки Свифт

Создатели модели Swift 5 уделили немалое внимание безопасности, даже в базовой комплектации GL здесь предусмотрено семь аэрбегов:

• на рулевом колесе;
• в панели приборов со стороны переднего пассажира;
• «занавески» 2 шт.;
• в коленях водителя;
• боковые подушки 2 шт.

Автомобиль оснащается системами ABS и EBD, также присутствуют системы курсовой устойчивости, помощи при трогании на подъеме и при экстренном торможении.

По вылету и углу наклона регулируемая рулевая колонка позволяет водителю удобно устроиться на водительском кресле, сиденье же оснащено механическими регулировками.

В модификации GL имеются дополнительные опции:

• электрозеркала с обогревом;
• кондиционер;
• ЭСП;
• бесключевой доступ;
• запуск двигателя с кнопки;
• кожаный руль;
• обогрев передних сидений;
• MP3/ CD-проигрыватель с шестью встроенными динамиками;
• мультируль;
• бортовой компьютер;
• дистанционно управляемый центральный замок;
• иммобилайзер.

На базовом автомобиле устанавливаются стальные колесные диски R15, запасное колесо – малоразмерная докатка.

В более «заряженной» версии предусматривается наличие литых дисков колес R16, дополнительно присутствуют противотуманные фары, датчик света, вместо штатного кондиционера имеется климат контроль.

Стоимость Suzuki Swift GLX – от 715 тыс. рублей, в полноприводным исполнении – от 769 тыс. рублей.

Блок предохранителей в пассажирском салоне

Блок предохранителей расположен под приборной панелью (со стороны водителя).

Назначение предохранителей на панели приборов

№	Ампер	Функции/компоненты
1	–	Не используется
2	15	Катушка зажигания
3	10	Подсветка
4	10	m
5	15	Сигара
6	15	Вложения
7	30	Электрические стеклоподъемники
8	15	Стеклоочиститель ветрового стекла
9	10	Система усилителя рулевого управления/сигналIG1
10	15	Подушка безопасности
11	10	Антиблокировочная тормозная система
12	10	Задние фонари
13	–	Не используется
14	20	Заблокировано
15	10	Противоугонное устройство (дизельный двигатель)
16	10	Стартерный двигатель
17	–	Не используется
18	10	Сигнал нагревателя/IG2
19	15	Противотуманная фара RR
20	15	Радио / купол
21	20	Задний отопитель
22	15	Рог/опасность
23	–	Не используется
24	–	Не используется

Схема предохранителей Сузуки свифт 2007

Как легко поменять предохранители на Suzuki SX4

Замена лампы ближнего света suzuki swift 2007

https://youtube.com/watch?v=e2vMdu57YkY

Suzuki Swift Самодиагностика своими руками

Как заменить предохранитель прикуривателя

Suzuki grand vitara, замена предохранителя

Sx4

Самодиагностика Suzuki SX4

Ремонт стартера Suzuki swift

РЕГУЛИРОВКА ФАР АВТОМОБИЛЯ УНИВЕРСАЛЬНО НА ВСЕ МОДЕЛИ

Как заменить воздушный фильтр салонный фильтр пыльцы пыли на Suzuki Swift

Также смотрите:

• Suzuki united states
• Suzuki wagon r 2010 japan
• Suzuki kun suki desu raw
• Цепь грм Suzuki sv400s
• Колпачки на литье Сузуки
• Сузуки тл 1000с отзывы
• Сузуки страны производители
• Мотор Сузуки джимми
• Suzuki grand vitara включение ближнего света
• Задняя подвеска Сузуки гранд витара 2008 схема
• Сузуки альто схема предохранителей
• Боковой пластик Suzuki sv 650
• Сузуки витара сантана
• Радиатор печки Сузуки гранд витара схема
• Suzuki grand vitara parts diagram

Suzuki Wagon R / Solio предохранители и реле

Suzuki Wagon R производится с 1993 года по настоящее время в 6 поколениях как с левым так и правым рулём и поставляется по всему миру. Является одним из самых популярный кей-каров (Suzuki Kei). Хэтчбек Suzuki Solio был создан на базе данной модели и отличается чуть большими размерами. В нашей публикации вы найдёте описание предохранителей и реле …

Большинство цепей питания электрооборудования японского хэтчбека защищено предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне.

Информация актуальна для моделей Сузуки Свифт 1 поколение 2WD&4WD 2000, 2001, 2002, 2003, 2004 года выпуска с бензиновыми двигателями М13 (1,3 л DOHC) и M15 (1,5 л DOHC).

В салоне

Монтажный блок находиться с водительской стороны, справа от руля, внизу приборной панели.

Схема салонного блока предохранителей Свифт
№	Описание	Ток, А
12	модели с 2003 г.:Электродвигатель вентилятора отопителя, диод кондиционера	25
13	модели с 2003 г.: Выключатель обогревателя заднего стекла, выключатель обогревателя зеркал, реле обогревателя сидений	15
14	Запасной	—
15	—
16	Блок управления центральным замком	20
17	выключатель стоп-сигналов	10
18	модели с 2003 г.: Комбинированный переключатель (переключатель управления освещением), главный переключатель управления стеклоподъемниками	10
19	модели с 2003 г.: Диагностический разъем, блок управления двигателем, комбинация приборов, лампа освещения салона,^ аудиосистема, датчик наличия ключа в замке зажигания, блок управления АКПП	15
20	Реле звукового сигнала, выключатель аварийной сигнализации, комбинированный переключатель (переключатель указателей поворота), реле-прерыватель указателей поворота	15
21	модели до 2003 г.: Запасной	—
модели с 2003 г.: Реле обогревателя сидений	15
22	Блок управления системой пассивной безопасности (SRS)	15
23	реле АКПП, электронный блок управления усилителем рулевого управления модели до 2003 г: катушки зажигания №1 и №2, реле топливного насоса, кислородные датчики № 1 и №2 , блок управления двигателем, контроллер зуммера модели с 2003 г.: Генератор, комбинация приборов	15
24	модели до 2003 г: Выключатель аварийной сигнализации, переключатель повышения / понижения передачи, модели с 2003 г.: выключатель отопителя / кондиционера, выключатель фонарей заднего хода	10
25	Комбинированный переключатель, электродвигатель стеклоочистителей, реле очистителя заднего стекла, электродвигатель очистителя заднего стекла	15
26	Нет	10
27	модели до 2003 г: Запасной	—
модели с 2003 г: Комбинация приборов, реле-прерыватель указателей поворота, контроллер зуммера	10
28	Запасной
29
30
31	Переключатель управления зеркалами, аудиосистема, предохранитель прикуривателя	15
32	Запасной
33	Электронный блок управления усилителем рулевого управления	30
34	Главный переключатель управления стеклоподъемниками	30

В моторном отсеке

Расположен около аккумулятора и закрыт защитной крышкой. Общий вид блока.

Suzuki Wagon R производится с 1993 года по настоящее время в 6 поколениях как с левым так и правым рулём и поставляется по всему миру. Является одним из самых популярный кей-каров (Suzuki Kei). Хэтчбек Suzuki Solio был создан на базе данной модели и отличается чуть большими размерами. В нашей публикации вы найдёте описание предохранителей и реле Сузуки Вагон Р (солио) выпускавшихся в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 году. Мы так же покажем места расположения блоков, их схемы и фото пример исполнения. Отметим предохранитель прикуривателя.
