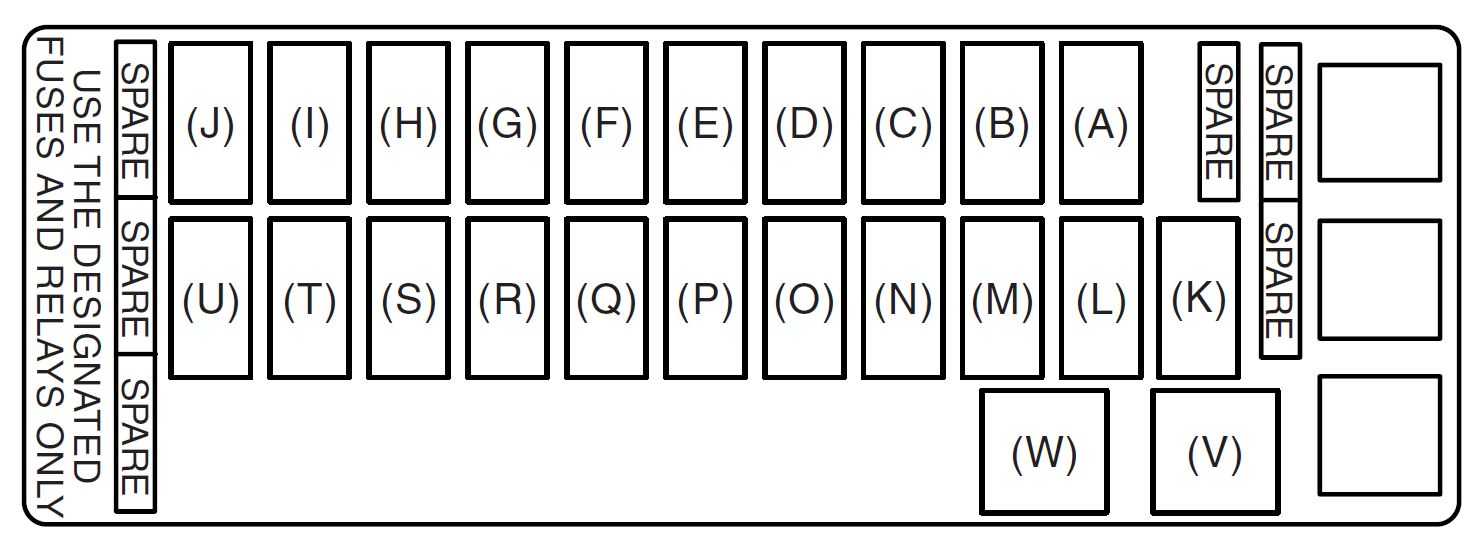

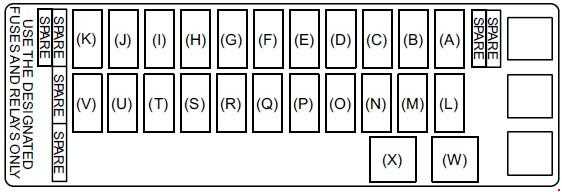

Блок в салоне
Он находится под панелью приборов со стороны водителя, за защитной крышкой.
Вариант 1
Схема
Описание
| 1 | 10А Противотуманные фары |
| 2 | 15А Сигнал стоп |
| 3 | 15А Электронный иммобилайзер, мультимедиа система, внутреннее освещение |
| 4 | 15А Обогрев заднего стекла |
| 5 | 20А Центральный замок |
| 6 | 10А Аварийный сигнал |
| 7 | 10А Кондиционер |
| 8 | 10А Задний свет |
| 9 | 15А Освещение салона |
| 10 | 15А Центральный замок, приборы, наружные зеркала заднего вида |
| 11 | 30А Стеклоподъемники |
| 12 | 15А Подушки безопасности |
| 13 | 15А Электронное противоугонное устройство, усилитель руля (EPS), приборы, система кондиционирования воздуха |
| 14 | 10А Центральный замок, сигнальные поворотные огни, фонари заднего хода, регулятор положения фар по высоте |
| 15 | 10А Спидометр и прочие приборы |
| 16 | 15А Стеклоочистители, омыватель ветрового стекла |
| 17 | 10А АБС |
| 18 | 15А Электронная система управления двигателем |
| 19 | 15А Прикуриватель |
| 20 | 15А Центральный замок, наружные зеркала заднего вида, мультимедиа система, приборы, контрольные индикаторы, прикуриватель |
| 21 | 25А Обогрев салона, подогрев заднего стекла, кондиционер |
Рассмотрены автомобили 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.
Расположение монтажных блоков в салоне и моторном отсеке сузуки лиана.
Блок предохранителей/реле, моторный отсек 1
Блок предохранителей/реле, моторный отсек 2
Блок предохранителей/реле, моторный отсек 3
Блок предохранителей/реле, моторный отсек 4
Блок предохранителей/реле приборная панель
Схема расположения предохранителей и реле в моторном отсеке Suzuki Liana.
Моторный отсек 1 — тип 1.
Реле электродвигателя вентилятора конденсатора кондиционера
Реле электромагнитной муфты компрессора кондиционера
(60А) Основные цепи зажигания
(60А) Распределение питания аккумуляторной батареи
(60А) Электронный блок управления ABS
(30А) Электродвигатель вентилятора отопителя
Моторный отсек 1 — тип 2.
Реле топливного насоса
Реле электродвигателя вентилятора конденсатора кондиционера
Реле электромагнитной муфты компрессора кондиционера
(80А) Распределение питания аккумуляторной батареи
(60А) Основные цепи зажигания
(60А) Распределение питания аккумуляторной батареи
(60А) Электронный блок управления ABS
(30А) Электродвигатель вентилятора отопителя
(15А) Электронный блок управления двигателем
Клемма плюс аккумулятора.
F1 (80А) — распределение питания аккумуляторной батареи.
Моторный отсек 3.
Реле противотуманных фар
(15А) Противотуманные фары
(15А) Звуковой сигнал
Здесь расположены предохранители стеклоподъемников (30А)
Блок предохранителей и реле в салоне.
(10А) Реле компрессора, Реле вентилятора кондиционера, Переключатель обогрева зеркал , Реле мотора вентилятора, Реле мотора вентилятора (Hi)
(15А) Подогреватель сиденья
(20А) Обогреватель заднего стекла
(15 А) ECM, Коннектор передачи данных, Комбинация приборов, Точечные светильники, Салонный свет, Освещение багажника , Магнитола, TCM
-
P165d форд мондео ошибка
-
Как подключить духовой шкаф и варочную панель к газу одновременно схема
-
Как сбросить ошибку чек на шевроле лачетти
-
Как проверить уровень масла в акпп киа спортейдж 3
- Ман тга центральный замок схема

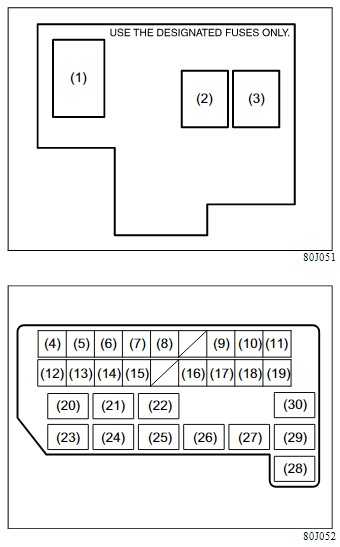

Блок под капотом
Он находится с левой стороны, рядом со стойкой, под защитной крышкой.
Вариант 1
Схема
Описание
| 1 | 80А Все электрические цепи |
| 2 | 50А Стеклоподъемник, зажигание, стеклоочиститель, стартер |
| 3 | 50А Задние габариты, обогреватель заднего стекла, замок двери, сигнал, освещение салона |
| 4 | Резерв |
| 5 | Резерв |
| 6 | 15А Фара головного света (правая) |
| 7 | 15А Фара головного света (левая) |
| 8 | 20А Противотуманные фары |
| 9 | 60А Блок управления усилителя рулевого управления |
| 10 | 40А Блок управления ABS |
| 11 | 30А Вентилятор радиатора |
| 12 | 30А Блок управления ABS |
| 13 | 30А Стартер |
| 14 | 50А Замок зажигания |
| 15 | 30А Вентилятор |
| 16 | 20А Компрессор |
| 17 | 15А Двигатель дроссельной заслонки |
| 18 | 15А Автоматическая КПП |
| 19 | 15А Инжектор |
| 20 | Реле автоматической КПП |
| 21 | Реле воздушного компрессора |
| 22 | Реле топливного насоса |
| 23 | Реле вентилятора кондиционера |
| 24 | Реле противотуманных фар |
| 25 | Реле дроссельной заслонки |
| 26 | Главное реле |
| 27 | Реле стартера |
| 28 | Реле вентилятора радиатора |
| 29 | Реле вентилятора радиатора 2 |
| 30 | Реле вентилятора радиатора 3 |
Вариант 2

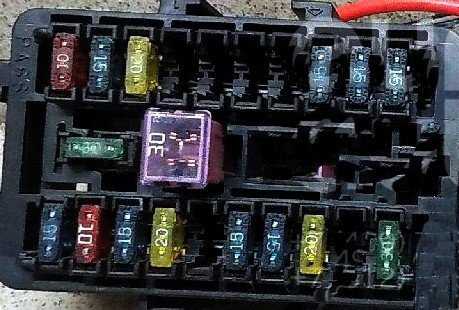

Фото – пример исполнения
Схема
Обозначение
| 1 | 50/60А FL7 |
| 2 | 50/80А FL6 |
| 3 | 100А FL5 |
| 4 | 80А FL4 |
| 5 | 100А FL3 |
| 6 | 60/100А FL2 |
| 7 | 100/120А FL1 |
| 8 | 7,5А Зажигание — 1-й сигнал (2) |
| 9 | 30А Вентилятор радиатора (2) |
| 10 | 20А Передние противотуманные фонари |
| 11 | 7,5А Фара 2 |
| 12 | 30А Омыватель фар |
| 13 | 25А Модуль управления системы ESP |
| 14 | 25А Фары |
| 15 | 30А Аксессуары |
| 16 | 40А Замок зажигания |
| 17 | 40А Двигатель ESP |
| 18 | 30А Стартер |
| 19 | 30А Устройство подогрева топлива |
| 20 | 20А Вентилятор радиатора |
| 21 | 30А DCDC |
| 22 | 30А Fl, основной (дизельный двигатель) |
| 23 | 20А Fl (бензиновый двигатель), Топливный насос (дизельный двигатель) |
| 24 | 10А Воздушный компрессор |
| 25 | 15А Бесступенчатая транс- миссия (CVT) |
| 26 | 30А Вентилятор отопителя |
| 27 | 7,5А Сигнал запуска |
| 28 | 15А Фара (левая) |
| 29 | 15А Верхняя фара (левая) |
| 30 | 7,5А FI 2 |
| 31 | 20А Управление двигателем \ система впрыска |
| 32 | 15А FI |
| 33 | 15А Фара (правая) |
| 34 | 15А Верхняя фара (правая) |
| 35 | 50А Замок зажигания 2 (дизельный двигатель) |
| 36 | 50А Аккумулятор (дизельный двигатель) |
Отдельно могут быть расположены предохранители на 40А дополнительного обогревателя (дизельный двигатель).
Замена предохранителей своими руками
Разобравшись с маркировочными номерами всех элементов в общих блоках можно приступать к диагностике и обслуживании самих предохранителей. Сама процедура не является сложной и свободно может выполняться одной парой рук при наличии стандартного набора инструментов – потребуется только наличие 15 минут свободного времени, а также доступ к плоской отвертке и пассатижам.
Заменить неисправные предохранители исправными комплектациями на Suzuki Grand Vitara можно по следующей инструкции:
В первую очередь требуется отключить все клеммы аккумуляторной батареи, чтобы обесточить электроцепи транспортного средства. Помните, замена комплектующих при подключенном АКБ может стать причиной короткого замыкания, в результате которого произойдет выход из строя новых предохранителей или оборудования автомобиля. Для надежности желательно отключить обе клеммы на аккумуляторе;
После обесточивания цепи под капотом автомобиля требуется найти монтажный блок, внутри которого будет находиться отдельный блок с предохранителями. Для свободного доступа к обоим блокам придется с помощью шлицевой отвертки либо открутить фиксирующие болты, либо демонтировать пластиковые заглушки – это зависит от года выпуска и комплектации транспортного средства
При наличии пластиковых пистонов на блоках важно не повредить механизмы защелок, в противном случае система перестанет быть герметичной;
Далее требуется осмотреть все предохранители на предмет неисправности. Неработающий предохранитель будет иметь следы оплавления на корпусе элемента, а внутренний изогнутый провод будет полностью деформирован
Извлекать предохранители рекомендуется с помощью пассатижей или специализированного съемника, который часто идет в комплекте с самими комплектующими;
После демонтажа всех неисправных комплектующих устанавливаем новые детали легким нажатием на элемент вплоть до появления характерного щелчка;
После сбора монтажного блока переходим в салон транспортного средства, где по левую сторону от руля будет расположен салонный блок. Функциональное предназначение салонного блока заключается в защите от перенапряжения вспомогательного оборудования и функций комплектации автомобиля. Процедура замены предохранителей идентична вышеописанному методу.
После замены обязательно подключите АКБ и протестируйте на работоспособность все функции в автомобиле до начала непосредственной эксплуатации.

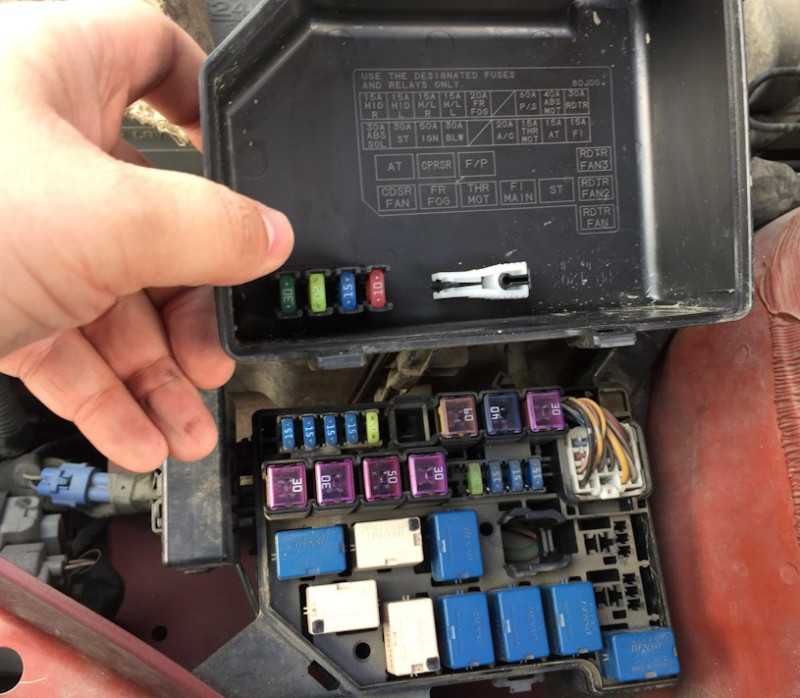

Блоки под капотом
Основной блок
p, blockquote 4,0,0,0,0 –>
Расположен с левой стороны, рядом со стойкой. Закрыт защитной крышкой.
p, blockquote 5,0,0,0,0 –>
p, blockquote 6,0,0,0,0 –>
Актуальное назначение предохранителей и реле будет представлено в виде схемы с обратной стороны крышки.
p, blockquote 7,0,1,0,0 –>
p, blockquote 8,0,0,0,0 –>

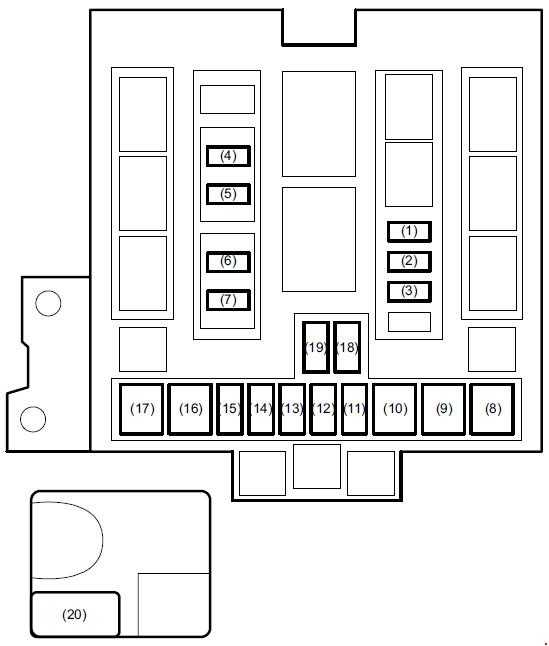

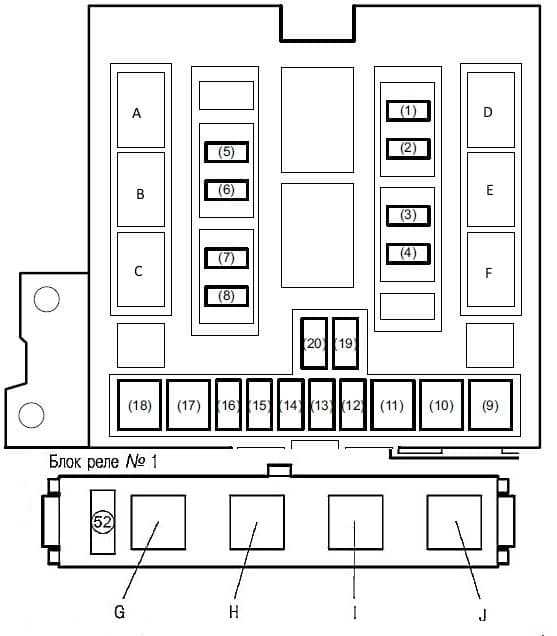

Схема
p, blockquote 9,0,0,0,0 –>
p, blockquote 10,0,0,0,0 –>

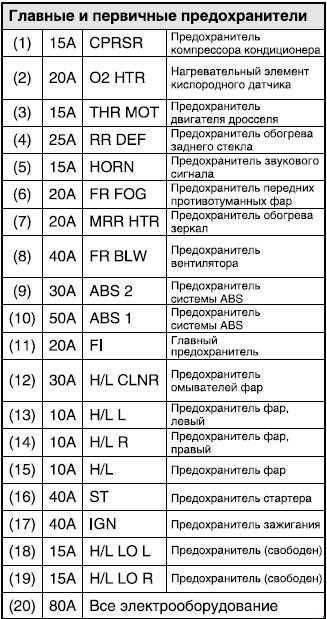

Описание предохранителей
p, blockquote 11,0,0,0,0 –>
| 1 | 15А Электромагнитная муфта кондиционера |
| 2 | 20А Подогреватель кислородного датчика |
| 3 | 15А Электропривод дроссельной заслонки |
| 4 | 20А АКПП |
| 5 | 25А Обогреватель заднего стекла |
| 6 | 15А Звуковой сигнал |
| 7 | 20А Противотуманные фары |
| 8 | 20А Обогреватель зеркал |
| 19 | 15А Левая фара (ближний свет), левая газоразрядная фара, реле ближнего света фар |
| 20 | 15А Правая фара (ближний свет), правая газоразрядная фара, реле ближнего света фар |
| 9 | 40А Вентилятор отопителя |
| 10 | 30А Блок управления ABS 2, блок управления ESP |
| 11 | 50А Блок управления ABS 1, блок управления ESP |
| 12 | 20А Главное реле |
| 13 | 30А Электро насос омывателя фар |
| 14 | 10А Левая фара (дальний свет) |
| 15 | 10А Правая фара (дальний свет) |
| 16 | 10А Реле дальнего света фар, реле ближнего света фар |
| 17 | 40А Стартер ST |
| 18 | 40А Замок зажигания IGN |
Реле
p, blockquote 12,0,0,0,0 –>
| A | Реле дальнего света фар |
| B | Реле ближнего света фар |
| C | Реле стартера |
| D | Реле бензонасоса |
| E | Главное |
| F | Электродвигателя вентилятора отопителя |
| G | Электропривода дроссельной заслонки |
| H | Электродвигателя вентилятора системы охлаждения №1, 2, 3 |
| I | |
| J | |
| K | Реле стоп-сигналов |
Дополнительный блок реле
p, blockquote 13,0,0,0,0 –>
p, blockquote 14,1,0,0,0 –>

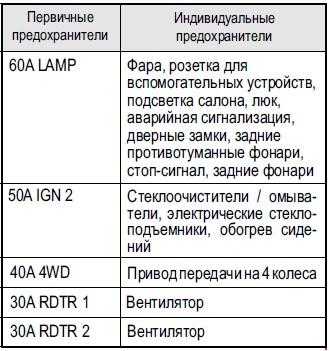

Дополнительный блок
Он находится не далеко от аккумулятора и состоит из силовых предохранителей.
p, blockquote 15,0,0,0,0 –>
p, blockquote 16,0,0,0,0 –>
Схема
p, blockquote 17,0,0,0,0 –>
p, blockquote 18,0,0,0,0 –>
Обозначение
p, blockquote 19,0,0,0,0 –>
| 1 | 120/80А Все цепи, аккумулятор, блок предохранителей №1 |
| 2 | 30/40А Реле электродвигателя вентилятора системы охлаждения №2 и №1 |
| 3 | |
| 4 | 40А Блок управления 4WD |
| 5 | 50А Замок зажигания |
| 6 | 60А Блок предохранителей №2, реле ближнего света фар, монтажный блок |
| 7 | Интегрированный блок реле №1, интегрированный блок реле №2, блок предохранителей №2 |
| 8 | Блок предохранителей №2 |
Где находятся предохранители на сузуки гранд витара
Действия в чрезвычайных ситуациях
Ежедневные проверки и определение неисправностей
Эксплуатация автомобиля в зимний период
Инструкция по эксплуатации и обслуживанию автомобиля
Предостережения и правила техники безопасности при выполнении работ на автомобиле
Основные инструменты, измерительные приборы и методы работы с ними
- Базовый комплект необходимых инструментов
- Методы работы с измерительными приборами
Бензиновый двигатель 1.6 л
Бензиновый двигатель 1.4 л
Дизельный двигатель 1.6 л
Система питания и управления двигателя
Система впуска и выпуска
Раздаточная коробка и задняя главная передача
- Экстерьер
- Интерьер
- Остекление
- Двери
- Сиденья
- Кузовные размеры
Система отопления, вентиляции и кондиционирования
Электрооборудование и электросистемы автомобиля
- Использование схем
- Электросхемы
- Аудиосистема
- Двигатель и система кондиционирования
- Дополнительный отопитель
- Двигатель и система кондиционирования
- Замки запирания дверей
- Информационный дисплей
- Задний противотуманный фонарь
- Звуковой сигнал
- Климатическая система c кондиционером (автоматическое управление)
- Климатическая система c кондиционером (ручное управление)
- Климатическая система без кондиционера
- Комбинация задних фонарей, подсветка номерного знака
- Линия передачи данных CAN
- Система пуска Keyless (с кнопкой)
- Модуль навигационной системы
- Люк крыши
- Наружные зеркала
- Омыватель и очиститель (без автоматического пуска)
- Омыватель и очиститель (с автоматическим пуском)
- Освещение салона
- Оттаиватель заднего стекла
- Очиститель и омыватель заднего стекла
- Передние противотуманные фары
- Подогрев сидений
- Подушки безопасности
- Подсветка
- Приборный щиток
- Распределение питания
- Регулировка направления света фар (автоматическая)
- Регулировка направления света фар (ручная)
- Система A-Stop
- Система доступа Keyless (с замком зажигания)
- Система мониторинга давления в шинах (TPMS)
- Розетка
- Система зажигания
- Система охлаждения (М16)
- Система охлаждения (К14С)
- Система пуска (Keyless)
- Система подзарядки
- Система помощи при парковке
- Система пуска
- Система управления полным приводом
- Система экстренного торможения
- Стоп-сигналы
- Указатели поворотов
- Управление АКП
- Усилитель рулевого управления
- Фары головного освещения (со светодиодами)
- Фары головного освещения
- Электросистемы автомобиля
- Часы
- Электростеклоподъемки
Назначение и расположение предохранителей Suzuki Grand Vitara
В автомобиле используются предохранители трех типов:
- Главный предохранитель — Главный предохранитель расположен в цепи, подключенной непосредственно к аккумулятору.
- Первичные предохранители — Эти предохранители расположены между основным и вторичными предохранителями и предназначены для защиты групп электрических нагрузок.
- Отдельностоящие предохранители — Эти предохранители предназначены для защиты отдельных электрических цепей.
В моторном отделении расположен главный предохранитель и первичные предохранители. При перегорании главного предохранителя обесточивается все электрооборудование автомобиля. При перегорании первичного предохранителя отключаются все электрооборудование, принадлежащее соответствующей группе. Для замены главного предохранителя или первичного предохранителя используйте фирменные запасные предохранители SUZUKI.
Для двигателя 1.6 л
Для двигателей, кроме 1.6 л
Предохранители под приборной панелью
Коробка отдельностоящих предохранителей расположена под приборной панелью со стороны водителя. Сила тока указана для каждого плавкого предохранителя отдельно.
|
ПРЕДУПРЕЖДЕНИЕ
Если сгорел главный или первичный предохранитель, обратитесь к официальному дилеру SUZUKI. Всегда используйте оригинальные предохранители SUZUKI. Даже временно не устанавливайте такие средства соединения, как проволока. Это может привести к повреждению электрооборудования, а также воспламенению. |
|
ПРЕДУПРЕЖДЕНИЕ
При замене предохранителя устанавливайте предохранитель с требуемым номинальным током. Запрещается использование алюминиевой фольги или проволочных перемычек. Если новый предохранитель, установленный взамен сгоревшего, через небольшое время перегорает снова, это указывает на неполадку в электрооборудовании. Незамедлительно обратитесь к дилеру SUZUKI для проверки автомобиля. |
|
ПРИМЕЧАНИЕ:
Следите за тем, чтобы в блоке предохранителей всегда находились запасные предохранители и щипцы для их замены. |
Где находятся предохранители на сузуки гранд витара
Действия в чрезвычайных ситуациях
Ежедневные проверки и определение неисправностей
Эксплуатация автомобиля в зимний период
Инструкция по эксплуатации и обслуживанию автомобиля
Предостережения и правила техники безопасности при выполнении работ на автомобиле
Основные инструменты, измерительные приборы и методы работы с ними
- Базовый комплект необходимых инструментов
- Методы работы с измерительными приборами
Бензиновый двигатель 1.6 л
Бензиновый двигатель 1.4 л
Дизельный двигатель 1.6 л
Система питания и управления двигателя
Система впуска и выпуска
Раздаточная коробка и задняя главная передача
- Передняя подвеска
- Задняя подвеска
- Колеса и шины
- Приложение к главе
- Экстерьер
- Интерьер
- Остекление
- Двери
- Сиденья
- Кузовные размеры
Система отопления, вентиляции и кондиционирования
Электрооборудование и электросистемы автомобиля
- Использование схем
- Электросхемы
- Аудиосистема
- Двигатель и система кондиционирования
- Дополнительный отопитель
- Двигатель и система кондиционирования
- Замки запирания дверей
- Информационный дисплей
- Задний противотуманный фонарь
- Звуковой сигнал
- Климатическая система c кондиционером (автоматическое управление)
- Климатическая система c кондиционером (ручное управление)
- Климатическая система без кондиционера
- Комбинация задних фонарей, подсветка номерного знака
- Линия передачи данных CAN
- Система пуска Keyless (с кнопкой)
- Модуль навигационной системы
- Люк крыши
- Наружные зеркала
- Омыватель и очиститель (без автоматического пуска)
- Омыватель и очиститель (с автоматическим пуском)
- Освещение салона
- Оттаиватель заднего стекла
- Очиститель и омыватель заднего стекла
- Передние противотуманные фары
- Подогрев сидений
- Подушки безопасности
- Подсветка
- Приборный щиток
- Распределение питания
- Регулировка направления света фар (автоматическая)
- Регулировка направления света фар (ручная)
- Система A-Stop
- Система доступа Keyless (с замком зажигания)
- Система мониторинга давления в шинах (TPMS)
- Розетка
- Система зажигания
- Система охлаждения (М16)
- Система охлаждения (К14С)
- Система пуска (Keyless)
- Система подзарядки
- Система помощи при парковке
- Система пуска
- Система управления полным приводом
- Система экстренного торможения
- Стоп-сигналы
- Указатели поворотов
- Управление АКП
- Усилитель рулевого управления
- Фары головного освещения (со светодиодами)
- Фары головного освещения
- Электросистемы автомобиля
- Часы
- Электростеклоподъемки
Блок в салоне
Он находится со стороны водителя под панелью на боковой стенке (закрывается черной крышкой, на которой и должно быть нанесено собственно назначение). Добраться до него легче, если снять панель, расположенную под рулевой колонкой (фиксируется по углам 4-мя саморезами).
Вариант 1
Картина
Перевод обозначения на русский язык
| ДО Н.Э | кондиционирование воздуха |
| Брюшные мышцы | Брюшные мышцы |
| ALT | генератор |
| ALT-S | генератор |
| Я | переключатель двигателя |
| DEF | оконное отопление |
| КУПОЛ | внутреннее освещение |
| ПРИНОСИТ | дверь |
| ЭБУ | модуль управления (контроля) двигателя |
| EDU | контроль впрыска |
| EFI | электронная система управления впрыском в а / м |
| ИТА ГЛАВНАЯ | главный двигатель |
| ПОКЛОННИК | поклонник |
| ТУМАН | противотуманные огни |
| FR | передний |
| F-ХВОСТ | задние фары |
| МЕРА | приборная панель, спидометр |
| РИСК | будильники |
| HAZ-TRN | аварийное освещение |
| ГОЛОВА | фары |
| ГОЛОВКА ЛЕВАЯ | фары слева |
| ПРАВАЯ ГОЛОВА | фары справа |
| РОГ | звуковой сигнал |
| HTR | обогреватель |
| I / SU | к минимуму |
| IG | включить |
| IGN | включить |
| ГЛАВНЫЙ | главный |
| P / W | стеклоподъемники |
| ВЛАСТЬ | питание |
| PWR | питание |
| РАД | радио |
| Задний / задний | задний |
| CIG | легче |
| ЗАМЕНА | замена |
| NS | стартер |
| ОСТАНАВЛИВАТЬСЯ | знак СТОП |
| ХВОСТ | задние фары |
| КРУГЛЫЙ | указатели поворота |
| МЫТЬ | омыватель лобового стекла |
| Незавершенная работа | дворники |
| ДВОРНИКИ | дворники |
Рядом можно разместить отдельные реле.
Вариант 2
Схема
Описание
| F1 | (15 А) |
| F2 | (15A) Задний противотуманный фонарь |
| F3 | (20A) Центральный замок |
| F4 | (15A) Управление двигателем |
| F5 | (20A) Нагреватель топливного фильтра |
| F6 | (15A) Аварийная сигнализация |
| F7 | (15А) |
| F8 | (15А) |
| F9 | (30A) Электродвигатель вентилятора отопителя |
| F10 | (30A) Электрические стеклоподъемники |
| F11 | (30A) Резерв |
| F12 | (15A) Управление двигателем |
| F13 | (10А) |
| F14 | (15A) Стеклоочиститель / омыватель ветрового стекла |
| F15 | (20A) Прикуриватель |
| F16 | (15A) Подогрев сидений |
| F17 | (15А) |
| F18 | (25A) Люк |
| F19 | (20А) |
Предохранители и реле Suzuki Grand Vitara 98-06
- Рассмотрены автомобили 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска.
- Расположение монтажных блоков под капотом и салоне автомобиля.
- Схема расположения предохранителей и реле в моторном отсеке.
- Назначение.
Блок предохранителей — моторный отсек сузуки гранд витара.
| F1 | (15А/25А) Дополнительное оборудование |
| F2 | (15А) Бензин: Управление двигателем |
| F3 | (15А) Правая фара |
| F4 | (15А) |
| F5 | (60А) |
| F6 | (З30А) Блок предохранителей/реле приборной панели |
| F7 | (60А) Цепи замка зажигания |
| F8 | (50А) Система ABS/ESP |
| F9 | (80А/100А) |
| F10 | (30А) Управление двигателем |
| F11 | (25А) Система кондиционирования |
- Тип 3.
- F1 (80А) — свечи накаливания
- F2 (140А) — генератор
- Блок предохранителей и реле в салоне suzuki grand vitara.
- Блок предохранителей тип 1.
- Обозначение.
Блок предохранителей — приборная панель тип 2.
| F1 | (15 А) |
| F2 | (25А) Люк |
| F3 | (10А) |
| F4 | (10А) Система ABS/ESP |
| F5 | (15А) Система SRS |
| F6 | (10А) |
| F7 | (20А) |
| F8 | (20А) |
| F9 | — |
| F10 | (25А) |
| F11 | — |
| F12 | — |
| F13 | (10А) Задние противотуманные фонари |
| F14 | (20А) |
| F15 | (15 А) |
| F16 | (15А) Топливный насос |
| F17 | (15А) Управление двигателем |
| F18 | (10А) |
| F19 | (10А) Аварийная сигнализация |
| F20 | (15А) |
| F21 | — |
| F22 | (20А) |
| F23 | (30А) Электропривод стеклоподъёмников |
| F24 | (40А) |
| F1 | (15 А) |
| F2 | (15А) Задний противотуманный фонарь |
| F3 | (20А) Центральный замок |
| F4 | (15А) Управление двигателем |
| F5 | (20А) Подогреватель топливного фильтра |
| F6 | (15А) Аварийная сигнализация |
| F7 | (15А) |
| F8 | (15А) |
| F9 | (30А) Электродвигатель вентилятора отопителя |
| F10 | (30А) Электропривод стеклоподъемников |
| F11 | (30А) — |
| F12 | (15А) Управление двигателем |
| F13 | (10А) |
| F14 | (15А) Очиститель/омыватель лобового стекла |
| F15 | (20А) |
| F16 | (15А) Подогреватель сидений |
| F17 | (15А) |
| F18 | (25А) Люк |
| F19 | (20А) |
