Блок в салоне
В салоне основной блок предохранителей и реле находится под панелью со стороны водителя на стойке за защитной крышкой.

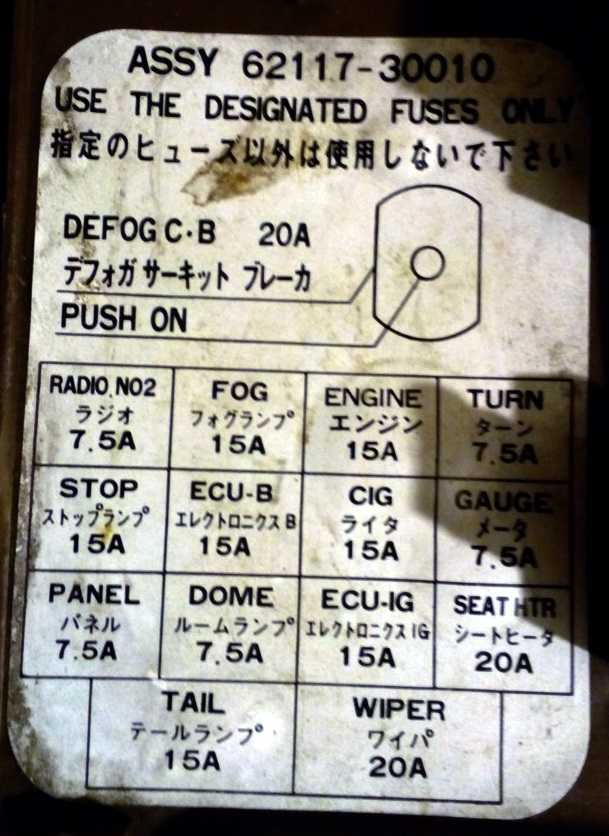

Пример схемы с крышки блока
p, blockquote 12,0,0,0,0 —>
- Реле габаритов
- Реле обогревателя
- Реле обогревателя
- Реле стеклоочистителя
- Реле указателей поворотов
- Реле света салона
- Реле дверей
- Реле зеркал
Общее назначение предохранителей
p, blockquote 13,1,0,0,0 —>
- RADIO: аудиосистема;
- FOG: передние противотуманные фары;
- ENGINE: система управления двигателем;
- TURN: указатели поворотов и аварийная сигнализация;
- STOP: стоп-сигналы, верхний стоп-сигнал, антиблокировочная тормозная система, система круиз-контроля;
- ECU-B: мультиплексная коммуникационная система (система электропривода дверных замков, охранная система, система освещения при посадке, система дневного освещения, система беспроводного дистанционного устройства), система кондиционирования воздуха, задние противотуманные фары;
- CIG: прикуриватель;
- GAUGE: индикаторы и счетчики, часы, дисплей наружной температуры, многофункциональный дисплей, система блокировки переключения передач, лампы напоминания о ремнях безопасности;
- PANEL: подсветка ящика для перчаток, часы, дисплей наружной температуры, многофункциональный дисплей, подсветка панели приборов, подсветка приборной панели, индикаторная лампа выключения повышающей передачи;
- DOME: подсветка замка зажигания, освещение салона, персональные подсветки, освещение багажника, индивидуальные подсветки, часы, дисплей наружной температуры, многофункциональный дисплей;
- ECU-IG: пневмоподушки системы пассивной безопасности, электро стеклоподъемники, антиблокировочная тормозная система;
- SEAT HTR: обогреватели сидений;
- TAIL: задние фонари, стояночные фонари, подсветки номерных знаков;
- WIPER: стеклоочистители переднего стекла;
- HEATER: обогреватель;
Схема предохранителей

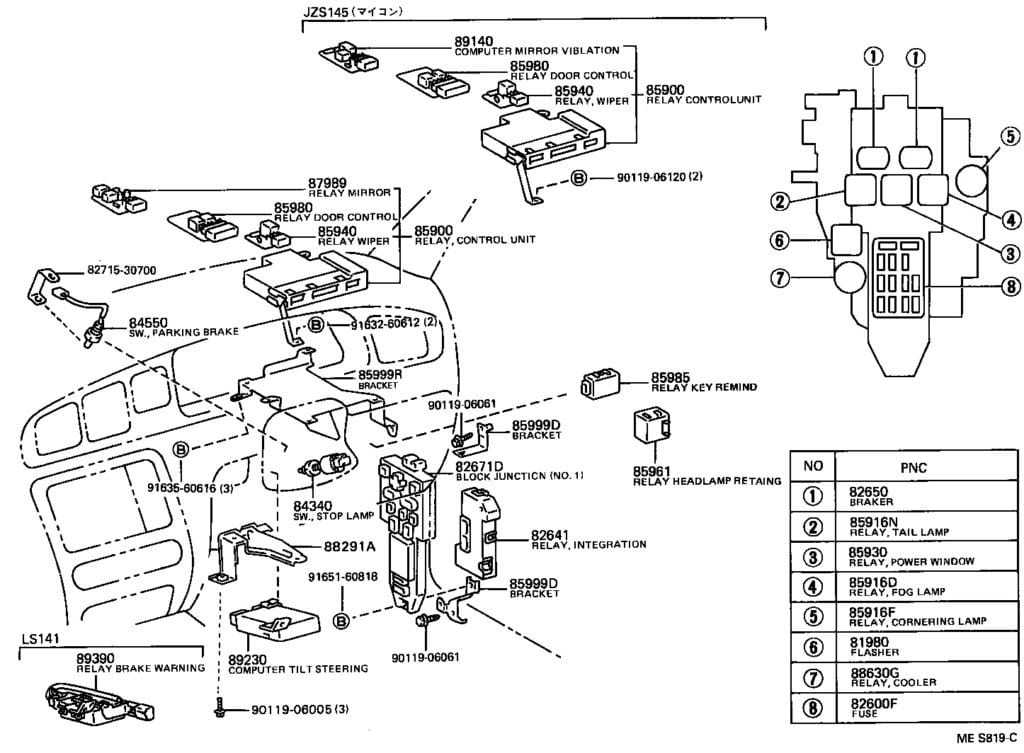

89140 КОМПЬЮТЕР, КОНТРОЛЬ ЗЕРКАЛА В СБОРЕ 85980 РЕЛЕ, УПРАВЛЕНИЕ ДВЕРИ 85900 РЕЛЕ, БЛОК УПРАВЛЕНИЯ 85940 РЕЛЕ, ОЧИСТИТЕЛЬ ВЕТРОВОГО СТЕКЛА 87989 РЕЛЕ, УПРАВЛЕНИЕ ЗЕРКАЛОМ 84550 ВЫКЛЮЧАТЕЛЬ, СТОЯНОЧНЫЙ ТОРМОЗ 85999R КРОНШТЕЙН, РЕЛЕ, NO.6 85985 РЕЛЕ, КЛЮЧЕВОЕ НАПОМИНАНИЕ 85999D КРОНШТЕЙН, РЕЛЕ, NO.4 82671D БЛОК, СОЕДИНИТЕЛЬНЫЙ 85961 РЕЛЕ, ФИКСАТОР ФАРЫ 82650 ВЫКЛЮЧАТЕЛЬ, ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ, № 1 84340 ВЫКЛЮЧАТЕЛЬ В СБОРЕ, СТОП-ЛАМПА 85916N РЕЛЕ, ЗАДНИЙ ФОНАРЬ 82641 РЕЛЕ, ИНТЕГРАЦИЯ № 1 88291A КРОНШТЕЙН, КОНТРОЛЬ СКОРОСТИ, А 85930 РЕЛЕ В СБОРЕ, СИЛОВОЕ ОКНО 85916D РЕЛЕ, ПРОТИВОТУМАННАЯ ФАРА 85916F РЕЛЕ, УГЛОВАЯ ЛАМПА 81980 ПРОБКА В СБОРЕ, СИГНАЛ ПОВОРОТА 89390 РЕЛЕ, СИГНАЛИЗАЦИЯ ТОРМОЗА 89230 КОМПЬЮТЕР В СБОРЕ, НАКЛОННОЕ РУЛЕВОЕ УПРАВЛЕНИЕ 88630G РЕЛЕ В СБОРЕ, ОХЛАДИТЕЛЬ
Блок предохранителей и реле в салоне Тойота Королла Е150
В салоне расположены 2 монтажные блока.
Блок А
Блок расположен слева от водителя, под ящиком для мелких предметов.
| № | Обозначение | Ток, А | Защищаемая цепь |
|---|---|---|---|
| F1 | — | 30 | Блок ЭБУ |
| F2 | — | 40 | Питание реле-прерывателя указателей поворота |
| F3 | — | — | Резерв |
| № | Обозначение | Наименование |
|---|---|---|
| R1 | — | Реле-прерыватель указателей поворота |
| R2 | — | Реле отопителя |
| R3 | — | Реле IG1 |
Блок Б
Блок расположен в нижней части панели управления, со стороны водителя. Для доступа необходимо снять крышку, на обратной стороне которой есть схема с обозначениями предохранителей.

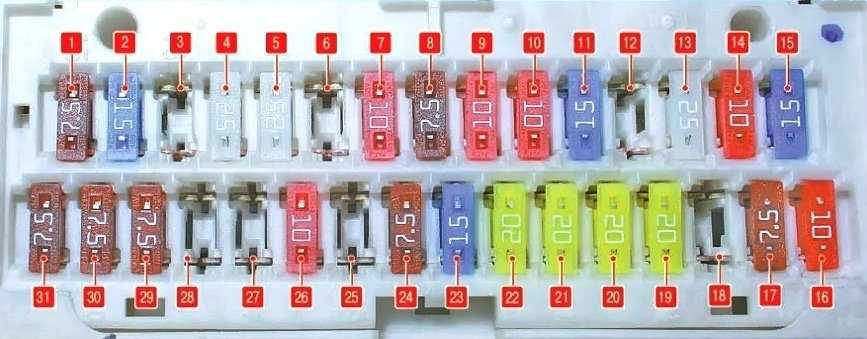

Схема блока предохранителей в салоне Тойота Королла Е150
| № | Обозначение | Ток, А | Защищаемая цепь |
|---|---|---|---|
| F1 | AM1 | 7.5 | Стартер, система впрыска топлива, система блокировки включения передач |
| F2 | FR FOG | 15 | Противотуманные фары |
| F3 | — | — | Резерв |
| F4 | ACCB | 25 | Стартер, система впрыска топлива |
| F5 | DOOR | 25 | Центральный замок |
| F6 | — | — | Резерв |
| F7 | STOP | 10 | Стоп-сигналы, ABS, система впрыска топлива |
| F8 | OBD | 7.5 | Бортовая система самодиагностики |
| F9 | ECU-IG NO.2 | 10 | Фонари заднего хода, обогрев заднего стекла, зеркало заднего вида с автоматическим затемнением, система зарядки АКБ, сигнализатор непристегнутого ремня безопасности, аварийная сигнализация, указатель поворота |
| F10 | ECU-IG NO.1 | 10 | Автоматическая система коррекции света фар, электропривод руля, вентилятор системы охлаждения, ABS, VSC, система впрыска топлива, аудиосистема, система Smart Entry, блок управления электрооборудованием |
| F11 | WASHER | 15 | Омыватель лобового стекла |
| F12 | — | — | Резерв |
| F13 | WIPER | 25 | Стеклоочиститель |
| F14 | HTR-IG | 10 | Кондиционер, обогрев заднего стекла и боковых зеркал заднего вида |
| F15 | SEAT HTR | 15 | Подогрев сидений |
| F16 | TAIL | 10 | Передние фары, задние фонари, подсветка номерного знака, габаритные огни, подсветка панели приборов, противотуманные фары, система впрыска топлива, |
| F17 | PANEL | 7.5 | Освещение салона, подсветка вещевого ящика, подсветка панели приборов, переключатели на рулевом колесе |
| F18 | — | — | Резерв |
| F19 | FR DOOR | 20 | Передние стеклоподъемники |
| F20 | RL DOOR | 20 | Задний левый стеклоподъемник |
| F21 | RR DOOR | 20 | Задний правый стеклоподъемник |
| F22 | SUNROOF | 20 | Привод люка |
| F23 | CIG | 15 | Предохранитель прикуривателя Тойота Королла Е150 |
| F24 | ACC | 7.5 | Аудиосистема, система блокировки включения передач, привод боковых зеркал заднего вида, блок управления электрооборудованием, система Smart Entry |
| F25 | — | — | Резерв |
| F26 | MIR HTR | 10 | Обогрев боковых зеркал заднего вида, система впрыска |
| F27 | — | — | Резерв |
| F28 | — | — | Резерв |
| F29 | RR FOG | 7.5 | Задний противотуманный фонарь |
| F30 | IGN | 7.5 | Система блокировки рулевого управления, система пассивной безопасности SRS, роботизированная коробка передач, система впрыска, система Smart Entry |
| F31 | METER | 7.5 | Контрольно-измерительные приборы |
Блоки под капотом
Вариант 1
Общая схема расположения
p, blockquote 21,0,0,0,0 —>
- датчик абсолютного давления во впускном коллекторе (модели с двигателями 1G-FE, 1JZ-GE до 09.1996 г.)
- датчик абсолютного давления во впускном коллекторе(модели с двигателями 1JZ-GE, 2JZ-GE с 09.1996 г.)
- блок реле (модели с двигателями 1G-FE до 09.1999 г.)
- резистор топливного насоса (модели с двигателями 2JZ-GE)
- блок реле (модели с двигателями 1JZ-GE, 2JZ-GE)
- блок реле и предохранителей в моторном отсеке
- датчик системы SRS (передний правый) (модели с 07.1997 г.)
- датчик системы SRS (передний левый) (модели с 07.1997 г.)
Блок предохранителей и реле
Расшифровка
p, blockquote 27,0,0,0,0 —>
| 1 | 7,5A TRC — Блок управления VSC |
| 2 | 7,5A ROOM LAMP 2 — Центральный замок, часы, освещение багажника и салона |
| 3 | 5A ALT SENCING — Генератор |
| 4 | 20A EFI — Электронный блок управления двигателем |
| 5 | 20A RADIO №1 — Магнитола, многофункциональный дисплей |
| 6 | 20A AM2 — Электронный блок управления двигателем |
| 7 | 20A DOOR SUB — Центральный замок |
| 8 | 7,5A ELECTR2 — Кондиционер, круиз-контроль, ABS, TRC и SRS |
| 9 | 7,5A ROOM LAMP — Освещение передней и задней частей салона |
| 10 | 15A HAZARD — Аварийная сигнализация |
| 11 | 15A TELEPHONE — Телефон |
| 12 | 10A HORN — Звуковой сигнал |
| 13 | 15A HEAD (LH) — Левая фара |
| 14 | 15A HEAD (RH) — Правая фара |
| 15 | 7,5A REAR CON — Задний кондиционер |
| 16 | 5A l/UP — Блок управления двигателем |
| 17 | 15A HEAD RH (HI)*1 — Правая фара (дальний свет) |
| 5A l/UP 2*2 — Блок управления двигателем | |
| 18 | 15A HEAD RH (HI)*1 — Правая фара (дальний свет) |
| 19 | 30A FAN — Электродвигатель вентилятора |
| 21 | 15A ETCS — Электронное управление дроссельной заслонкой |
p, blockquote 29,0,0,1,0 —>
- R1 — реле отопителя
- R2 — главное реле системы впрыска
- R3 — реле стартера
- R4 — реле фар
- R5 — реле муфты компрессора кондиционера
- R6 — реле обогревателя заднего числа
- R7 — реле топливного насоса
- R8 — главное реле электропривода вентилятора
- R9 — реле электропривода вентилятора
Блок реле
p, blockquote 30,0,0,0,0 —>
- R1 — реле электро насоса ABS
- R2 — реле электромагнитных насосов АБС
- R3 — реле электро насоса TRC
- R4 — реле топливного насоса
Вариант 2
Общая схема расположения
p, blockquote 33,0,0,0,0 —>
- датчик температуры воздуха на впуске
- клапан VVT
- электродвигатель привода дроссельной заслонки (ETCS)
- датчик положения дроссельной заслонки
- диагностический разъем DLC3
- катушка зажигания
- сектор дроссельной заслонки (с датчиком)
- электро пневмо клапан
- датчик абсолютного давления на впуске
- аккумулятор паров топлива
- топливный насос
- задний кислородный датчик
- датчик положения распределительного вала
- блок реле №1
- коммутатор
- датчик детонации
- кислородный датчик B2S1
- предохранитель «АМ» (50 А)
- форсунка
- кислородный датчик B1S1
- электронный блок управления двигателем
- датчик давления в системе усилителя рулевого управления
- датчик температуры охлаждающей жидкости
- датчик положения
- датчик детонации коленчатого вала
- предохранитель «EFI» (25 А)
- предохранитель «ETCS» (15 А)
- реле отключения топливо подачи
- главное реле системы впрыска
- предохранитель ST 5 A
- предохранитель «IG» (15 A)
- предохранитель «EFI 2» (10 A)
- предохранитель «ALT» (120 A).

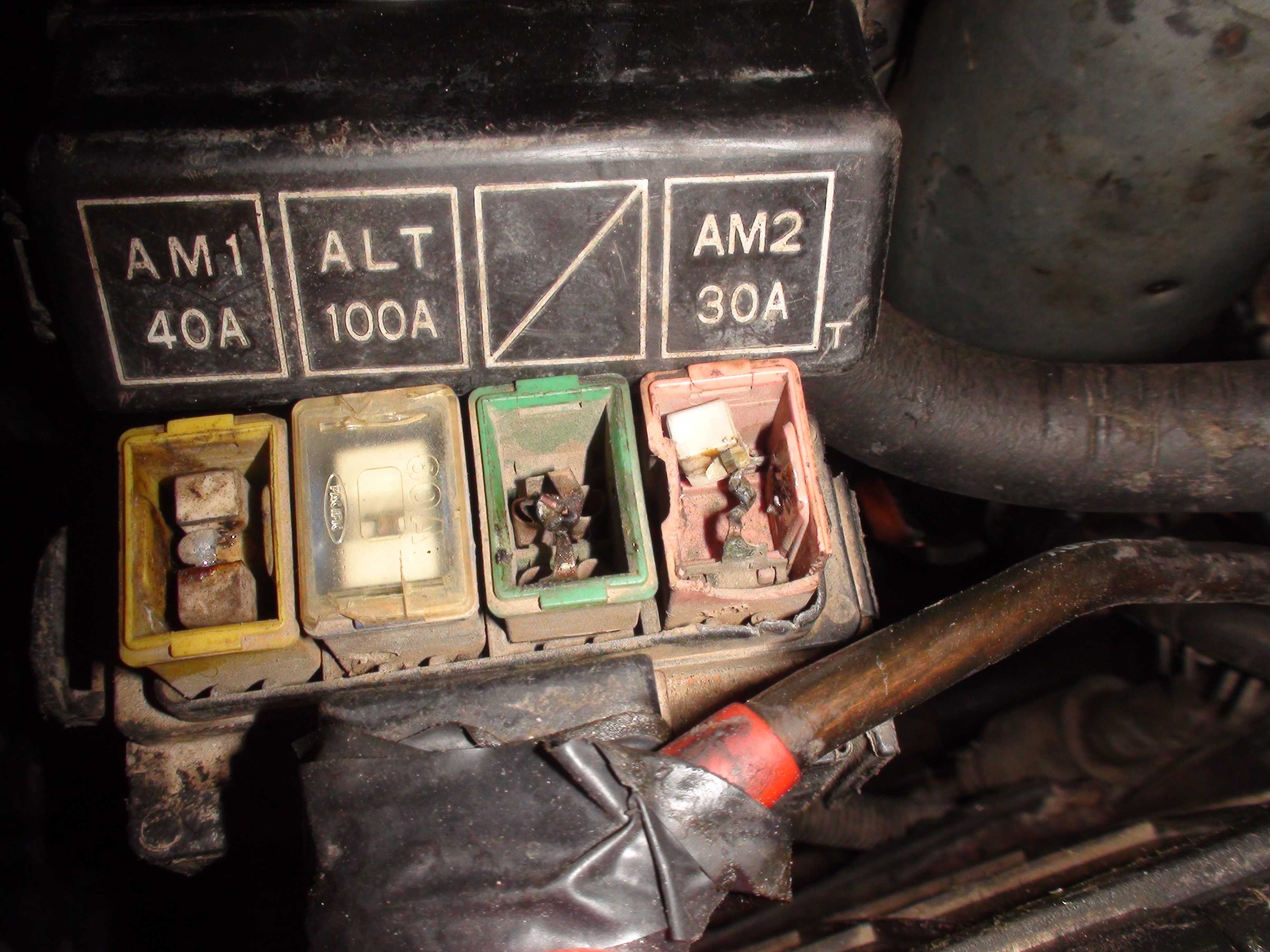

Фото пример исполнения блоков
p, blockquote 38,0,0,0,0 —> p, blockquote 39,0,0,0,1 —>

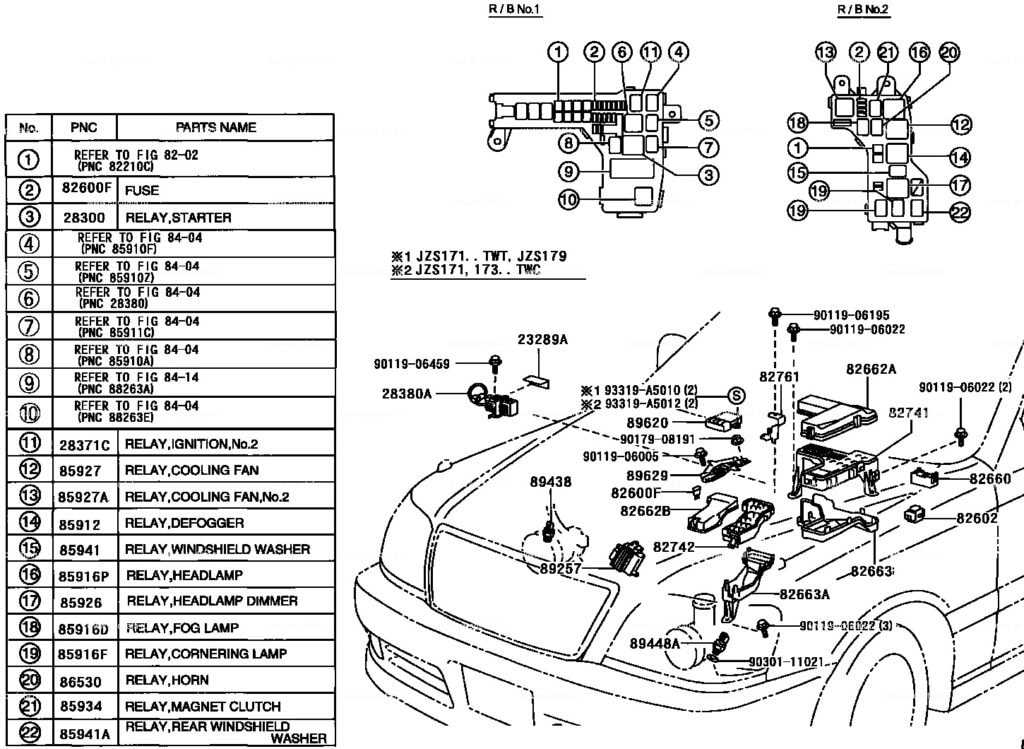

28380A РЕЗИСТЕР, ТОПЛИВНЫЙ НАСОС 82741 БЛОК, РЕЛЕ ДВИГАТЕЛЯ 89620 ЗАЖИГАТЕЛЬ В СБОРЕ 28371C РЕЛЕ, ЗАЖИГАНИЯ, NO.2 85927 РЕЛЕ, ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 89629 КРОНШТЕЙН, ЗАЖИГАТЕЛЬ В СБОРЕ 82660 БЛОК, РЕЛЕ, ОТДЕЛЕНИЕ ДВИГАТЕЛЯ 89438 ВЫКЛЮЧАТЕЛЬ, ДАВЛЕНИЯ МАСЛА ГУР 85927A РЕЛЕ, ВЕНТИЛЯТОР, NO.2 82662B КРЫШКА, РЕЛЕЙНЫЙ БЛОК, ВЕРХНИЙ, NO.2 82602 БЛОК SUB-СБОР, РЕЛЕ 85912 РЕЛЕ, ОТВОДИТЕЛЬ 82742 БЛОК, РЕЛЕ ДВИГАТЕЛЯ, NO.2 85941 РЕЛЕ, ШАЙБА ВЕТРОВОГО СТЕКЛА 89257 КОМПЬЮТЕР, ВЕНТИЛЯТОР 82663 КРЫШКА, РЕЛЕЙНЫЙ БЛОК, НИЖНИЙ 85916P РЕЛЕ, ФАРА 82663A КРЫШКА, РЕЛЕЙНЫЙ БЛОК, НИЖНИЙ, NO.2 85926 РЕЛЕ, ДИММЕР ФАРЫ 85916D РЕЛЕ, ПРОТИВОТУМАННАЯ ФАРА 89448A ДАТЧИК, ДАВЛЕНИЯ МАСЛА ГУР 85916F РЕЛЕ, УГЛОВАЯ ЛАМПА 86530 РЕЛЕ В СБОРЕ, РОГ 85934 РЕЛЕ, МАГНИТ-СЦЕПЛЕНИЕ 85941A РЕЛЕ, ШАЙБА ЗАДНЕГО ВЕТРОВОГО СТЕКЛА
Монтажный блок в салоне
Монтажный блок предохранителей и реле на общей схеме обозначен под цифрой 32. Находится в панели за защитной крышкой.
Схема
Назначение
| 1 | 5А DEFOG / IDLE-UP – Система повышения частоты вращения холостого хода, электронный блок управления двигателем |
| 2 | 30А DEFOG – Обогреватель заднего стекла |
| 3 | 15А ECU — IG – Анти блокировочная система тормозов, система блокировки переключения передач |
| 4 | 10А TAIL – Передние и задние габариты, подсветка номерного знака |
| 5 | 5А STARTER – Стартер, блок управления двигателем |
| 6 | 5А IGNITION – Зажигание, Электронный блок управления двигателем |
| 7 | 10А TURN – Указатели поворотов |
| 8 | 20А WIPER – Стеклоочистители и омыватели |
| 9 | 15А METER – Комбинация приборов |
| 10 | 7,5А PANEL – Подсветка комбинации приборов и выключателей |
| 11 | 15А LIGHTER / RADIO – Электропривод боковых зеркал, прикуриватель, часы, магнитола |
| 12 | 15А FOG – Передние противотуманные фары |
| 13 | 30А DOOR – Центральный замок |
| 14 | 15А STOP – Стоп-сигналы |
С обратной стороны блока могут крепится некоторые реле.
Схема
Обозначение
- R1 – Главное силовое реле
- R2 – Реле габаритов
- R3 – Реле обогревателя заднего стекла
- S1 – Фильтр радиопомех (обогреватель стекла)
- S2 – Фильтр радиопомех (система зажигания)
Предохранители и реле Toyota Crown
Рассмотрены автомобили Toyota Crown с кузовами S150 и S170 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.
Блок предохранителей и реле в моторном отсеке.
Расположение основных компонентов под капотом.
1 — датчик абсолютного давления во впускном коллекторе (модели с двигателями 1G-FE, 1JZ-GE до 09.1996 г.), 2 — датчик абсолютного давления во впускном коллекторе(модели с двигателями 1JZ-GE, 2JZ-GE с 09.1996 г.), 3 — блок реле (модели с двигателями 1G-FE до 09.1999 г.), 4 — резистор топливного насоса (модели с двигателями 2JZ-GE), 5 — блок реле (модели с двигателями 1JZ-GE, 2JZ-GE), 6 — блок реле и предохранителей в моторном отсеке, 7 — датчик системы SRS (передний правый) (модели с 07.1997 г.), 8 — датчик системы SRS (передний левый) (модели с 07.1997 г.).
Схема расположения предохранителей в монтажном блоке моторного отсека.
На изображении выше цифра 6.
Блок управления VSC
Центральный замок, часы, освещение багажника и салона
Электронный блок управления двигателем
Магнитола, многофункциональный дисплей
Электронный блок управления двигателем
Кондиционер, круиз-контроль, ABS, TRC и SRS
Освещение передней и задней частей салона
Блок управления двигателем
Правая фара (дальний свет)
Блок управления двигателем
Правая фара (дальний свет)
Электронное управление дроссельной заслонкой
Расположение всех компонентов монтажного блока под капотом тойота краун.
В данном блоке установлены реле кондиционера, главное реле, реле стартера, реле отопителя, реле обогревателя заднего стекла, реле вентиляторов, реле топливного насоса, реле системы впрыска, реле фар.
Блок реле под капотом.
Расположение компонентов в салоне Toyota Crown.
1 — монтажный блок со стороны водителя, 2 — блок управления Multiplex, 3 — блок реле со стороны водителя, 4 — зуммер системы VSC, 5 — реле системы предупреждения об оставленном в замке зажигания ключе (модели с двигателями 1G-FE), 6 — приемник системы дистанционного управления центральным замком, 7 — центральный монтажный блок, 8 — приемник навигационной системы (модели до 07.1997 г.), 9 — электронный блок управления двигателем, 10 — блок управления приводом дроссельной заслонки, 11 — монтажный блок №4, 12 — усилитель, 13 — датчик замедления (модели 4WD с двигателями 1JZ-GE), 14 — электронный блок управления блокировкой селектора, 15 — электронный блок управления SRS, 16 — датчик столкновения (модели до 07.1997 г.), 17 — электронный блок управления ABS, 18 — электронный блок регулировки положения рулевой колонки, 19 — электронный блок системы поддержания скорости, 20 — блок управления EPS.
Схема расположения предохранителей в блоке под приборной панелью.
Источник статьи: http://avtoblokrele.ru/toyota/predohraniteli-i-rele-toyota-crown.html
Блоки в салоне
Схема расположения
Общее расположение блоков в салоне
Описание
- Блок управления кондиционером
- Блок предохранителей / корпус блока управления двигателем
- LHD: блок управления корректором фар
- Блок управления блокировкой рулевого управления
- Блок управления гидроусилителем руля
- Усилитель транспондерного ключа
- Блок реле No. 1
- Блок реле No. 2
- Блок распределения
- Блок распределения
- Реле стеклоочистителя
- LHD: Блок управления коробкой передач (многомодовый)
- Блок управления двигателем и трансмиссией
- Блок управления системой старт-стоп
- Блок управления мультимедийным интерфейсом
- LHD: Блок управления блокировкой селектора
- Блок управления подушками безопасности
- RHD: реле указателей поворота
Блок предохранителей

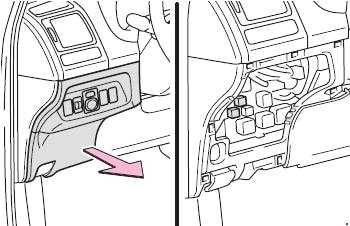

Он расположен в кабине под панелью с левой стороны.
Двигайтесь направо
Двигайтесь налево
Чтобы получить доступ, нажмите на фиксатор крышки.

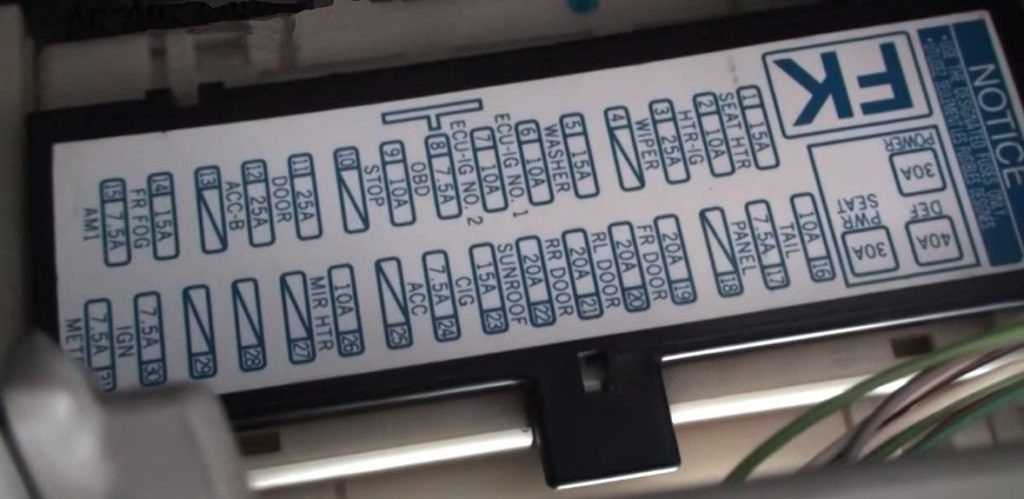

Пример присвоения обложки
Фото — схема
Описание
| 1 | 7.5A AM1 — Система запуска, система многоточечного впрыска / система последовательного многоточечного впрыска, предохранители: «CIG», «ACC» |
| 2 | 15A FR FOG — Передняя противотуманная фара |
| 3 | 7.5A ДХО — Дневные ходовые огни |
| 4 | 25A ACC-B — Предохранители: «CIG», «ACC» |
| 5 | ДВЕРЬ 25А — Централизованный замок |
| 6 | — |
| 7 | 10A STOP — стоп-сигналы, дополнительный стоп-сигнал, ABS, VSC, ECM кузова, система многоточечного впрыска / система последовательного многоточечного впрыска, блок управления трансмиссией |
| восемь | 7.5A OBD — диагностический разъем |
| девять | 10A ECU-IG N.2 — Фонари заднего хода, система зарядки, внутреннее затемняющее зеркало, монитор, люк, обогрев заднего стекла, кондиционер, указатели поворота, аварийные огни, индикатор ремня безопасности переднего пассажира, система старт-стоп, система помощи при парковке |
| 10 | 10A ECU-IG NO.1 — без системы Start-Stop: автоматическая регулировка глубины фар, ECM кузова, электроусилитель руля, вентилятор (ы) охлаждения, блокировка селектора передач, датчик дождя, ABS, VSC, аудиосистема, навигация, распределитель топлива система впрыска / система последовательного многоточечного впрыска, омыватели фар, интеллектуальная система входа и запуска |
| одиннадцать | WASHER 15A — Омыватель стекла |
| 12 | WIPER 15А RR — Стеклоочиститель задний |
| 13 | WIPER 25A — Стеклоочиститель, датчик дождя |
| 14 | 10A HTR-IG — Кондиционер, обогрев заднего стекла, дополнительный обогреватель |
| 15 | 15A SEAT HTR — Сиденья с подогревом |
| 16 | 10A ЗАДНИЙ — Габаритный свет, освещение номерного знака, задний противотуманный фонарь, противотуманные фары, регулировка угла наклона фар, система многоточечного впрыска / система последовательного многоточечного впрыска, освещение приборной панели |
| 17 | ПАНЕЛЬ 7.5A — Выключатель света, подсветка панели приборов, подсветка перчаточного ящика, переключатели на рулевом колесе, блок управления кузовом |
| 18 | 10A ECU-IG NO.1 — с системой start-stop: автоматическая регулировка глубины фар, кузовной ECU, электроусилитель руля, вентилятор охлаждения, блокировка селектора передач, датчик дождя, ABS, VSC, аудиосистема, навигация, многопортовая система впрыска / мульти -портовая система последовательного впрыска, омыватели фар, интеллектуальная система входа и запуска, система старт-стоп |
| 19 | DOOR 20A FR — Стеклоподъемник |
| ветры | ДВЕРЬ 20A RL — Стеклоподъемник |
| 21 год | DOOR 20A RR — Стеклоподъемник |
| 22 | ОТКРЫТИЕ КРЫШИ 20А — Люк |
| 23 | 15А CIG — прикуриватель |
| 24 | 7.5A ACC — Электрические зеркала, аудиосистема, навигация, блокировка селектора передач, ECM кузова, система Smart Entry and Start, система Start / Stop |
| 25 | |
| 26 год | 10A MIR HTR — Зеркала с подогревом, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 27 | |
| 28 год | |
| 29 | 7,5A RR FOG — Фонарь противотуманный задний |
| тридцать | 7.5A IGN — блокировка рулевого управления, подушка безопасности, модуль управления трансмиссией, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система Smart Entry & Start System, система Start-Stop |
| 31 год | 7,5А СЧЕТЧИК — Панель приборов, система старт-стоп |
Или вещевой отсек для моделей с правым рулем.
Схема
Обозначение
| F1 | POWER 30A — Блок управления кузовным оборудованием / электрикой Стеклоподъемник |
| F2 | 30 / 40А DEF — Питание реле — переключатель указателей поворота / Обогрев заднего стекла, предохранитель: «MIR HTR» |
| F3 | SEAT PWR 30A — Сиденье с электроприводом |
| R1 | Реле — переключатель указателя поворота |
| R2 | Реле подогревателя |
| R3 | Реле «IG1» — система зажигания |
Блок реле №1
Схема
Деловое свидание, встреча
| R1 | Закуска (ST) |
| R2 | Задний противотуманный фонарь (RR FOG) |
| R3 | Вспомогательное реле (ACC) |
| R4 | Вспомогательное реле (ACC CUT) |
***FAQ — ПРЕДОХРАНИТЕЛИ.
Re: ***FAQ — ПРЕДОХРАНИТЕЛИ.
MarkOff » 15 окт 2015
Re: ***FAQ — ПРЕДОХРАНИТЕЛИ.
MarkOff » 04 фев 2016
Re: ***FAQ — ПРЕДОХРАНИТЕЛИ.
лоцман » 14 авг 2016
Вы написали, что лучше проверять все предохранители тотально.
У меня проблема с габаритами передними, не горят-с. Подключены. Лампы целые. Есть подозрение что предохранители виноваты, ибо недавно горело и рабтало. Открыл блоки подкапотные с предохранителями, а там космос. в общем я честно ничего не понял. Во-первых часть гнёзд без предохранителей. Во-вторых я так и не понял, где какие предохранители, то есть какие за что отвечают. Плюс ещё если есть блок под накладками — то тем более.
Собственно вопрос первый: как понять сколько предохранителей должно быть? Если гнездо пустое — так должно быть или не должно быть?
Вопрос второй: где найти тотальную картинку-инструкцию по предохранителям для 17х кузовов — шоб на русском и понятно была написано что за что отвечает?
P.S. Я пытался найти автоэлектрика, чтобы не заморачиваться самому. Но они у нас изначально редкие исчезающие звери, а те что есть — почему-то праворуких японцев боятся как огня и отказываются.
Re: ***FAQ — ПРЕДОХРАНИТЕЛИ.
MarkOff » 14 авг 2016
Re: ***FAQ — ПРЕДОХРАНИТЕЛИ.
лоцман » 14 авг 2016
MarkOff , про картинку я понял. Тыкать не надо — у меня такой же в бумаге перед глазами =)
Вопрос в другом: часть обозначений я с помощью гугля определил. Но только меньшую часть. В остальном запутался((((
Например: CRNG LP — это «cornering lamp», то есть подсветка поворота отдельная? В смысле есть цепь просто габаритов и противотуманок с ламповыми предохранителями а есть отдельная цепь, включаемая чисто при повороте?
По поводу габаритов: так и не нашёл где у них предохранители.
H LP L UPR — это «левые передние верхние фары», то есть вообще вся верхняя оптика слева одним предохранителем? А фишки к основной фаре «ближний-дальний» и к габариту идут разные. H LP L LWR — это получается «нижние», то есть бамперные?
В целом понял: чем дальше разбираюсь — тем больше вопросов. Наверное стоит сделать фотоснимки, отдельную тему создать в электрике и там уже разбираться — так правильнее будет?)
Re: ***FAQ — ПРЕДОХРАНИТЕЛИ.
MarkOff » 14 авг 2016
Re: ***FAQ — ПРЕДОХРАНИТЕЛИ.
лоцман » 14 авг 2016
MarkOff , ну да, я въедливый — работа такая
Понял. Пойду отфотографирую и сформулирую более конкретно вопросы для отдельной темы =)
Источник статьи: http://crown-club.ru/forum/viewtopic.php?p=825162
Предохранители и реле Toyota Crown
Рассмотрены автомобили Toyota Crown с кузовами S150 и S170 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.
Блок предохранителей и реле в моторном отсеке.
Расположение основных компонентов под капотом.
1 — датчик абсолютного давления во впускном коллекторе (модели с двигателями 1G-FE, 1JZ-GE до 09.1996 г.), 2 — датчик абсолютного давления во впускном коллекторе(модели с двигателями 1JZ-GE, 2JZ-GE с 09.1996 г.), 3 — блок реле (модели с двигателями 1G-FE до 09.1999 г.), 4 — резистор топливного насоса (модели с двигателями 2JZ-GE), 5 — блок реле (модели с двигателями 1JZ-GE, 2JZ-GE), 6 — блок реле и предохранителей в моторном отсеке, 7 — датчик системы SRS (передний правый) (модели с 07.1997 г.), 8 — датчик системы SRS (передний левый) (модели с 07.1997 г.).

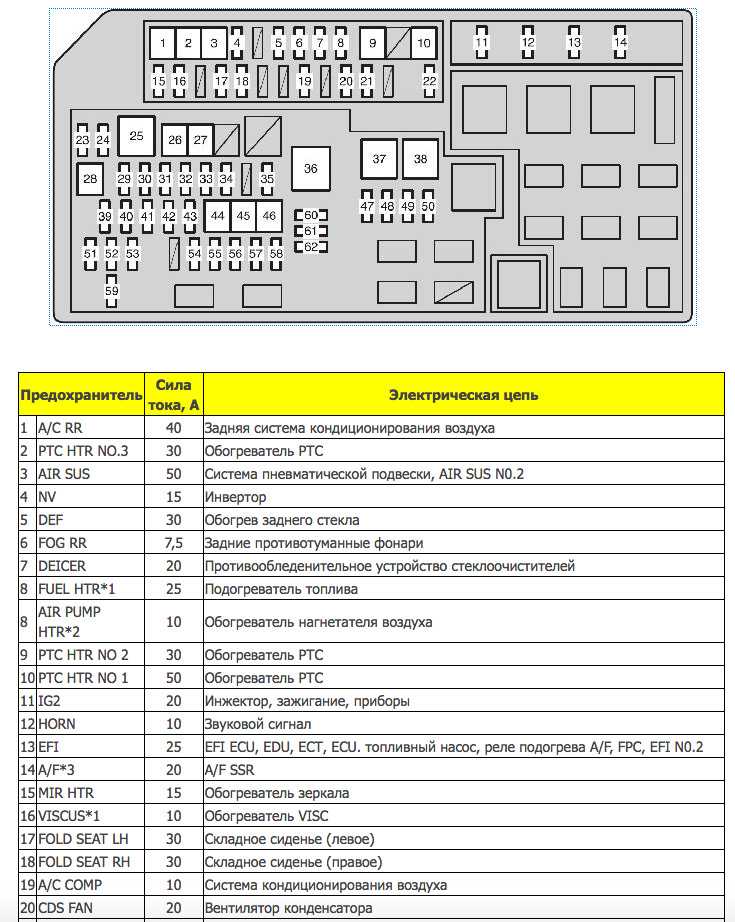

Схема расположения предохранителей в монтажном блоке моторного отсека.
На изображении выше цифра 6.
Центральный замок, часы, освещение багажника и салона
Электронный блок управления двигателем
Магнитола, многофункциональный дисплей
Электронный блок управления двигателем
Кондиционер, круиз-контроль, ABS, TRC и SRS
Освещение передней и задней частей салона
Блок управления двигателем
Блок управления двигателем
Электронное управление дроссельной заслонкой
Расположение всех компонентов монтажного блока под капотом тойота краун.
В данном блоке установлены реле кондиционера, главное реле, реле стартера, реле отопителя, реле обогревателя заднего стекла, реле вентиляторов, реле топливного насоса, реле системы впрыска, реле фар.
Блок реле под капотом.
Расположение компонентов в салоне Toyota Crown.
1 — монтажный блок со стороны водителя, 2 — блок управления Multiplex, 3 — блок реле со стороны водителя, 4 — зуммер системы VSC, 5 — реле системы предупреждения об оставленном в замке зажигания ключе (модели с двигателями 1G-FE), 6 — приемник системы дистанционного управления центральным замком, 7 — центральный монтажный блок, 8 — приемник навигационной системы (модели до 07.1997 г.), 9 — электронный блок управления двигателем, 10 — блок управления приводом дроссельной заслонки, 11 — монтажный блок №4, 12 — усилитель, 13 — датчик замедления (модели 4WD с двигателями 1JZ-GE), 14 — электронный блок управления блокировкой селектора, 15 — электронный блок управления SRS, 16 — датчик столкновения (модели до 07.1997 г.), 17 — электронный блок управления ABS, 18 — электронный блок регулировки положения рулевой колонки, 19 — электронный блок системы поддержания скорости, 20 — блок управления EPS.

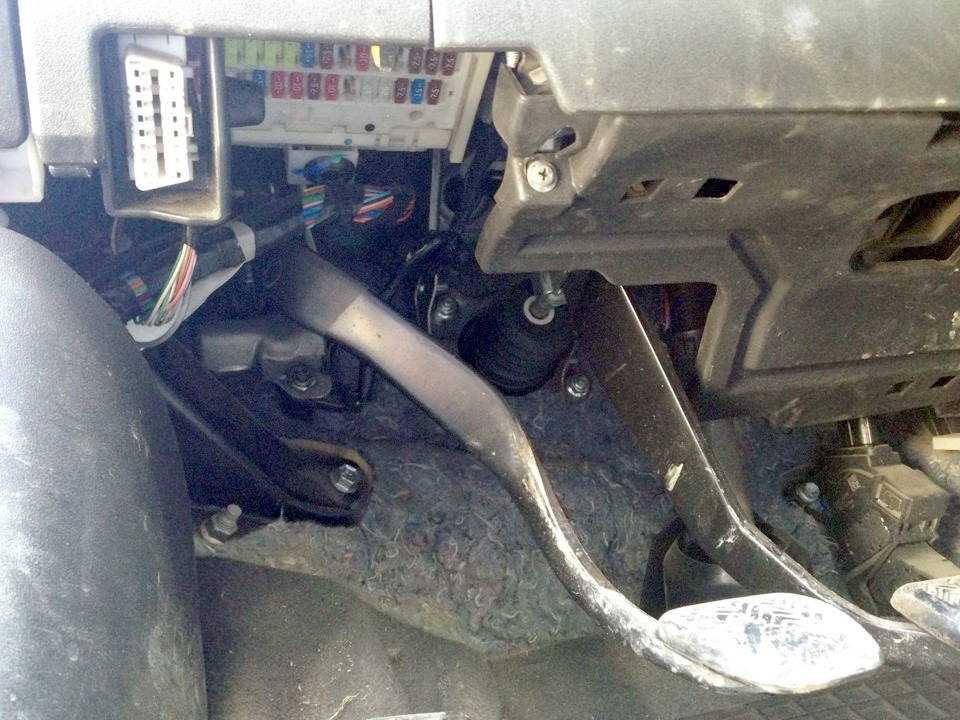

Схема расположения предохранителей в блоке под приборной панелью.
Источник
