Предохранители и реле toyota yaris / echo / vitz (xp10; 1999-2005)

Схема блоков предохранителей и реле на Тойоте Ярис

Порядок расположения предохранительных элементов внутри монтажного блока изображен на плане в инструкции к автомобилю. Данная схема есть и на внутренней поверхности защитной крышки отсека.

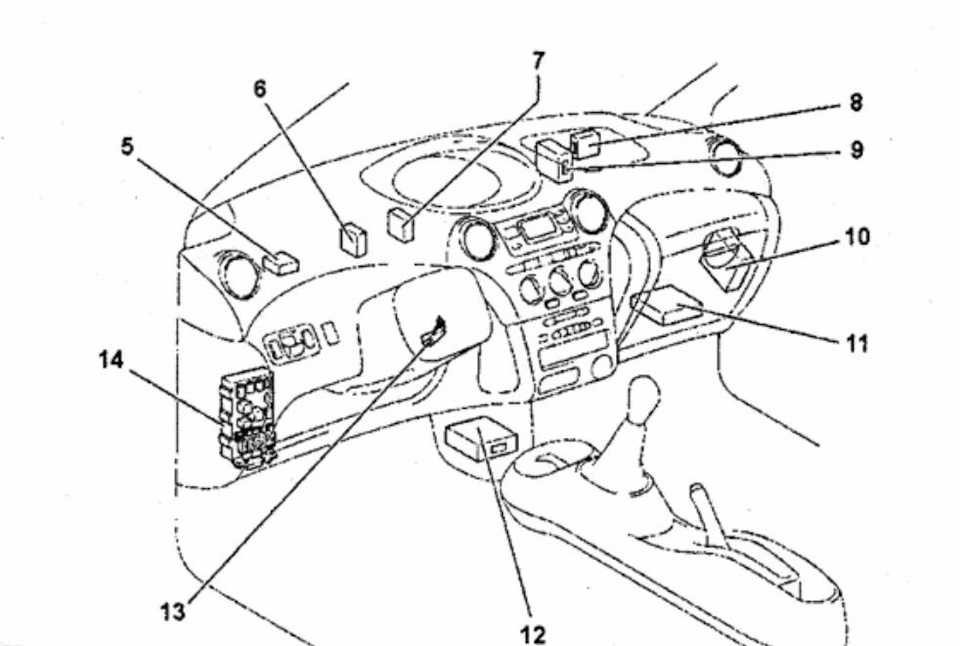

В салоне

Под панелью приборов закреплен 31 защитный узел. Они отвечают за контроль нагрузки на прикуриватель, подогрев сидений, противотуманки и габаритные огни, вентилятор охлаждения, кондиционер, печку и др. Некоторые блоки реле расположены рядом с отсеком и сверху него.

Под капотом

В моторном отсеке располагаются электропредохранители, отвечающие за АБС, отопитель, систему запуска и управления двигателем, а также реле стартера и т.д. Часть звеньев являются резервными или не используются. Номинал элементов разный (от 5 А до 50 А). Здесь же крепятся щипцы, которые используются при установке новых узлов малых токов.

Блок в моторном отсеке.

Распиновка генератора Тойота — распиновка контактов

1. Реле включения вентилятора печки.
2. Основной монтажный блок предохранителей.
3. Вспомогательные панели установки плавких вставок.
4. Модуль ЭУР.
5. Зуммер устройства VSC.
6. Вспомогательный монтажник предохранителей. На основной схеме указывается под номером 5.
7. Реле поворотников. Если не получается разобраться в обшивке и проводах, найти их можно по характерным щелчкам во время работы поворотов.
8. Дополнительные релющки бортового оборудования, также входит во вспомогательный монтажный блок под номером 5.
9. Головной модуль системы СРС.
10. Вспомогательная часть ЭБУ и системы контроля АКПП. Только для автомата.
11. Контрольный блок систем стабилизации. Сюда входят АБС, TRC, VSC и ВА. При их наличии.

Предохранители Тойота Королла 120 (Fielder) и реле с описанием схем блоков • Убедитесь, что двери и багажник/задняя дверь закрыты.

Не горит ближний свет

Недалеко от моего дома есть небольшой круглосуточный автомагазинчик, в котором я рассчитывал разжиться сгоревшим предохранителем и тут же заменить. Нужного в магазине не тойота функарго предохранители. Пока жена открывала ворота гаража, в темноте наступившего вечера я увидал С замиранием сердца открываю капот и вижу выплескивающийся из-под крышки расширительного бачка антифриз.

Не обратил внимания, что вентилятор охлаждения не включается, тихо. Не подумал, что он мог тоже отключиться тойота функарго предохранители с остальной бортовой электрикой. А приборы, напомню, не работают. А он же силовой, он прикручен болтиками к монтажному блоку предохранителей.

И вот для того чтоб туда подобраться, мне пришлось снять аккумулятор и полностью корпус воздушного фильтра. Поменяв амперник, собрал блок обратно. Попутно, карбклинером аккуратно тойота функарго предохранители MAF.

В общем, собрал все, долил антифриз — как оказалось, зря сильно переживал аж на гр. Видимо, только начал кипеть.

Накинул клеммы на аккумулятор, завожу. Прислушиваюсь с водительского, вроде, все нормально. Подхожу к капоту — мама родная, дым!

Глушу, трогаю пред — горячий. Нервно курю. Снова завожу и сразу под капот, а предохранитель прямо на глазах раскаляется докрасна.

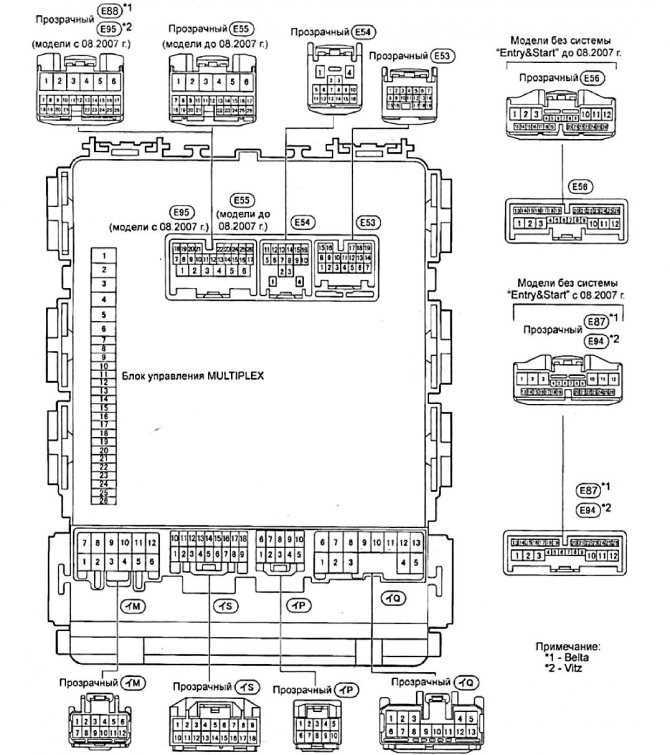

Блок в салоне

Вариант 1

Данная схема подойдёт для моделей в 90, 91 — 95 кузове. Блок расположен под панелью на стойке за защитной крышкой.

Схема с крышки блока. Вариант 1.

Схема с крышки блока. Вариант 2.

Общее описание

• ECU-IG — электронная система впрыска топлива, система охлаждения воздуха в салоне
• STOP — световой стоп сигнал
• RADIO — радиоприемник,электрическое зеркало заднего вида
• ECU-B — задняя противотуманная фара
• ENGINE — система зарядки аккумулятора,система разогрева двигателя
• WIPER — очистители и омыватели стекол и фар
• CIG — прикуриватель, индикаторное табло цифровых часов
• IGN — система зарядки аккумулятора, контрольная лампочка зарядки, устройство рециркуляции отработанных газов, электро вентилятор в отсеке двигателя, предпусковой разогрев двигателя
• TAIL — габариты, лампочка освещения номерного знака, освещение щитка с приборами
• GAUGE — индикаторные приборы, контрольные ,сигнальные лампочки, прибор контроля экономичности движения, фара заднего хода, система регулировки кондиционирования воздуха, обогрев заднего стекла, электро стеклоподъемник, центральный замок
• TURN — мигающие световые указатели поворотов, аварийная сигнализиция
• SUNROOF — сдвигающаяся крыша с электроприводом.

Вариант 2

Данная схема подойдёт для моделей в 100, 101 кузове. Как и в предыдущем вариант, блок установлен под панелью на стойке, около ноги водителя.

Пример блока

СхемаНазначение предохранителей

Правый руль

1	15А FOG — противотуманные фары
2	10А IGN — зажигание
3	15А STOP — стоп-сигналы
4	30А DEFOG — обогреватель стекла
5	20А CIG & RADIO — прикуриватель, магнитола, зеркала
6	10А ECU-В — АБС, электро пита­ние центрального замка
7	10А TURN — указатели поворота
8	10А GAUGE — приборы
9	15А TAIL — габариты
10	7,5А DEF-I/UP — повышение частоты вращения холостого хода при включении обог­ревателя стекла
11	15А ECU-IG — электроника трансмиссии, АБС, замок системы управления (АКПП)
12	20А WIPER — стеклоочистители

Левый руль

1	15А FOG — противотуманные фары
2	10А IGN — зажигание
3	15А STOP — стоп-сигналы
4	20А SEAT HTR — обогреватель сидений
5	20А CIG & RADIO — прикуриватель, магнитола, зеркала
6	10А ECU-В — АБС, электро пита­ние центрального замка
7	10А TURN — указатели поворота
8	10А GAUGE — приборы
9	10/15А TAIL — габариты
10	7,5А DEF-I/UP — повышение частоты вращения холостого хода при включении обог­ревателя стекла
11	15А ECU-IG — электроника трансмиссии, АБС, замок системы управления (АКПП)
12	20А WIPER — стеклоочистители

Обозначение реле

• a — POWER — стекло подъемники, люк и центральный замок
• b — FOG — противотуманные фары
• с — FLASHER — реле — прерыватель
• A — DEFOG — обогреватель стекла
• B — TAIL — габариты

Вариант 3

Данная схема подойдёт для моделей в 110, 111 кузове. В этом исполнении блок предохранителе находится в нижней части панели приборов.

Фото — пример

Схема

Описание

1	15А FOG — Противотуманные фары
2	15А STOP — Стоп-сигналы, система впрыска топлива, анти- блокировочная система тормозов, система бло­кировки переключения
3	10А ECU -IG — Антиблокировочная система тормозов
4	5А STARTER — Стартер
5	15А LIGHTER — Прикуриватель, часы, электропривод зеркал, магнитола
6	5А ECU -B — Электронная система управления дизельным двигателем
7	10А METER — Комбинация приборов
8	7,5А TURN — Указатели поворотов, аварийная сигнализация
9	7,5А IGNITION — Система зарядки аккумуляторной батареи, сис­тема впрыска топлива
10	15А TAIL — Задние фонари, задние габариты, подсветка номерного знака, комбинации приборов и ау­диосистемы
11	20А WIPER — Стеклоочистители и омыватель
12	30А DEFOG — Обогреватель заднего стекла
13	10А IDLE-UP — Система повышения частоты вращения холосто­го хода
14	30А DOOR — Центральный замок

Блок предохранителей в моторном отсеке

Схема блока предохранителей

Назначение предохранителей и реле в моторном отсеке

№	название	ампер	схема
1	DOME	15	Часы, Комбинированный счетчик, Двойной замок, Фара, Внутреннее освещение, Световой зуммер с напоминанием, Мульти-дисплей, Радио и плеер, Беспроводное управление дверным замком
2	EFI	15	ECT, система управления двигателем, система иммобилайзера двигателя
3	HORN	15	рожок
4	AM2	15	Зарядка, комбинированный счетчик, ECT, управление двигателем, мульти-дисплей, SRS, запуск и зажигание
5	ST	30	Запуск и зажигание
6	–	–	Не используется
7	H-LP LH или H-LP LO LH	10	Левая фара, регулировка уровня света фар (с дневными ходовыми огнями)
8	H-LP RH или H-LP LO RH	10	Правая фара, регулятор уровня света фар (с дневными ходовыми огнями)
9	P / ТОЧКИ	15	Розетка
10	–	–	Запасной
11	–	–	Запасной
12	–	–	Запасной
13	–	–	–
14	–	–	Не используется
15	RDI	30	Вентилятор радиатора и вентилятор конденсатора
16	HTR SUB1	50	Нагреватель PTC
17	–	–	Не используется
Реле
R1	Электрический вентилятор охлаждения
R2	Электрический вентилятор охлаждения
R3	Стартер
R4	Не используется
R5	Розетка
R6	Нагреватель PTC
R7	EFI
R8	Магнитная муфта (A / C)
R9	рожок

Дополнительный блок предохранителей (при наличии)

№	название	ампер	схема
1	H-LP HI RH	10	Фара (с дневными ходовыми огнями)
2	H-LP HI LH	10	Комбинированный счетчик, фара (с дневными ходовыми огнями)
Реле
R1	Фара
R2	Диммер (DIM)
R3	Не используется

Блок плавкой вставки

№	название	ампер	схема
1	ОСНОВНОЙ	60	«EFT,« КУПОЛЬ »« РОГ »« ST »« AM2 »,« H-LP LH »,« H-LP RH »,« H-LP LH (HI) »,« H-LP RH (HI) »» Предохранители H-LP LH (LO) “и” H-LP RH (LO) “
2	–	–	Не используется
3	ALT	120	«ECU-B», «TAIL», «D / L», «OBD», «RDI», «AM1», «HAZ», «HTR», «HTR-SUB1», «POWER», «STOP» и « DEF “предохранители
4	ABS	60	Антиблокировочная тормозная система

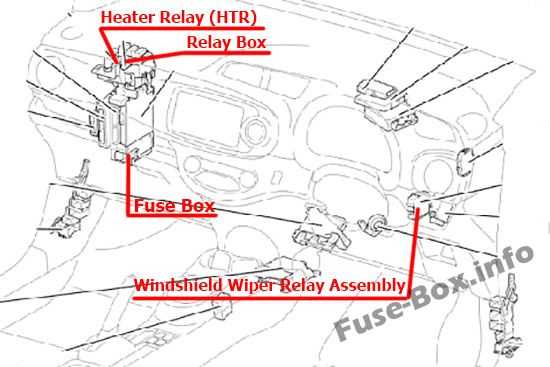

Блок предохранителей в салоне

Блок предохранителей находится под панелью приборов (слева), за крышкой.

Схема блока предохранителей

Назначение предохранителей в салоне автомобиля

№	название	ампер	схема
1	ХВОСТИК	10	Боковые габаритные огни, габаритные огни, задние фонари, освещение номерного знака, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
1	panel2	7,5	Система иммобилайзера двигателя, система входа и запуска, передняя противотуманная фара, освещение, световое напоминание, многорежимная механическая коробка передач, задний противотуманный фонарь, запуск, блокировка рулевого управления, задний фонарь, беспроводное управление замком дверей
2	ПАНЕЛИ1	7,5	Освещение, управление освещением приборной панели, счетчик и датчик
3	A / C	7,5	Обогрев заднего стекла, система кондиционирования
4	D ДВЕРЬ	20	Стеклоподъемник
5	RL ДВЕРЬ	20	Стеклоподъемник заднего пассажира (левая сторона)
6	ЗАДНЯЯ ДВЕРЬ	20	Электрический стеклоподъемник заднего пассажира (правая сторона)
7	–	–	–
8	CIG	15	Розетка
9	ACC	7,5	Система блокировки дверей, наружные зеркала заднего вида, аудиосистема
10	–	–	–
11	ID / UP / MIR HTR	10	Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
12	–	–
13	–	–
14	RR FOG	7,5	Задние противотуманные фары
15	IGN	7,5	Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система иммобилайзера двигателя, система подушек безопасности SRS, система классификации пассажира на переднем сиденье
16	ВСТРЕТИЛИСЬ	7,5	Метр и манометр
17	P S-HTR	15	Подогрев сиденья
18	D S-HTR	15	Подогрев сиденья
19	WIP	20/25	Стеклоочиститель
20	RR WIP	15	Задний стеклоочиститель
21	WSH	15	Омыватель лобового стекла
22	ECU-IG	10	Система дневных ходовых огней, антиблокировочная система тормозов, система электроусилителя руля, электрические стеклоподъемники, система блокировки дверей, система защиты от кражи, электрический вентилятор охлаждения
23	ДАТЧИК	10	Система зарядки, указатели поворота, аварийные мигалки, подъемные огни, управление освещением панели приборов, система блокировки переключения передач, обогреватель заднего стекла, система кондиционирования воздуха, система автоматической коробки передач
24	OBD2	7,5	Бортовая система диагностики
25	СТОП	10	Стоп-сигналы, верхний стоп-сигнал, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система блокировки переключения передач, антиблокировочная тормозная система
26	–	–	–
27	D / L	25	Система дверного замка
28	FR FOG	15	Передние противотуманные фары
29	–	–	–
30	ХВОСТИК	10	Боковые габаритные огни, габаритные огни, задние фонари, освещение номерного знака, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
31	AM1	25	Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива

Лицевая сторона

№	название	ампер	схема
1	PWR	30	Электрические стеклоподъемники
2	DEF	30	Обогрев заднего стекла
3	–	–	–
Реле
R1	Зажигание (IG1)
R2	Нагреватель (HTR)
R3	Flasher

Дополнительный блок предохранителей

№	название	ампер	схема
1	ACC2	7,5	Система блокировки переключения передач
1	AM2 №2	7,5	Зарядка, управление дверным замком, двойное запирание, управление двигателем, система иммобилайзера двигателя, система входа и запуска, зажигание, внутреннее освещение, световое напоминание, электрический стеклоподъемник, предупреждение о непристегнутом ремне безопасности, запуск, блокировка рулевого управления, беспроводное управление замком дверей
1	WIP-S	7,5	Система зарядки
2	ACC2	7,5	Система блокировки переключения передач
2	AM2 №2	7,5	Зарядка, управление дверным замком, двойное запирание, управление двигателем, система иммобилайзера двигателя, система входа и запуска, зажигание, внутреннее освещение, световое напоминание, электрический стеклоподъемник, предупреждение о непристегнутом ремне безопасности, запуск, блокировка рулевого управления, беспроводное управление замком дверей
2	WIP-S	7,5	Система зарядки

О предохранителях в funcargo – funcargo | дневники.ykt.ru

1. Блок реле в моторном отсеке

1. Расположение.

2. Вид сверху. Предохранители пронумерованы.

Расшифровка: 1. Главное реле системы впрыска 2. Реле электромагнитной муфты компрессора кондиционера 3. Реле звукового сигнала 4. Реле №1 электродвигателя вентилятора 5. Реле №2 электродвигателя вентилятора 6. Реле стартера 7. Разъем для подключения доп.оборудования (15А) 8. H-LP RH/H-LP LO RH Фары (галоген/ксенон) (10А или 15А) 9. H-LP LH/H-LP LO LH Фары (галоген/ксенон) (10А или 15А) 10. ST (30А) Система запуска 11. AM2 (15А) Система запуска и зажигания 12. Horn (15А) Звуковой сигнал 13. EFI (15А) Система управления двигателем Система электронного управления АКПП (до 08.2002) Система иммобилайзера (с 08.2002) 14. Dome (15А) Центральный замок Система предупреждения об оставленном в замке зажигания ключа и невыключенном освещении Комбинация приборов Аудиосистема Часы Фары (галоген) Лампы освещения салона Система заднего обзора (модели 2WD с 08.2003) 15. ABS No.1 (40А) Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003) 16. RDI (30А) Электропривод вентиляторов 17. Реле разъема для подключения дополнительного оборудования.

3. Задняя крышка блока реле.

Монтажный блок под панелью приборов

1. Расположение.

2. Вид сверху. Предохранители пронумерованы.

Расшифровка: 1. Реле отопителя. 2. Главное силовое реле. 3. Реле-прерыватель указателей поворота. 4. Реле топливного насоса. 5. AM1 (50A) Описания не нашел, но думаю это Системы зажигания и запуска. 6. Power (30А) Электропривод стеклоподъемников, люка. 7. Heather (40А) Кондиционер с ручным, автоматическим управлением. 8. Gauge (10А) Система зарядки (модели выпуска до 08.2002). Система управления двигателем. Система электронного управления АКПП. Антиблокировочная система тормозов. Индикаторы АКПП. Электропривод стеклоподъемников. Центральный замок. Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении. Система предупреждения о непристегнутом ремне. Электропривод люка. Комбинация приборов. Часы. Указатели поворота и аварийка. Фонари заднего хода. Кондиционер с ручным, автоматическим управлением. Подушки безопасности (модели выпуска с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003). 9. Def (20А) Обогреватель заднего стекла. 10. Door (25А) Центральный замок. 11. Tail (7.5A) Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении. Комбинация приборов. Часы. Фары (галогеновые). Габариты и подсветка. Задние противотуманные фонари. Противотуманные фары (до 08.2002). Кондиционер с ручным управлением (до 08.2002). Фары (ксенон). 12. Wiper (20A) Очиститель и омыватель лобового и заднего стекол. 13. Electronic B (7.5A) Система управления двигателем. Система электронного управления АКПП. Задние противотуманные фонари. Кондиционер с ручным управлением (до 08.2002). Система иммобилайзера (с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003). Система заднего обзора (модели 2WD с 08.2003). 14. Fog (15A) Противотуманные фары. 15. Accessory (15A) Электропривод зеркал. Аудиосистема. Прикуриватель. Разъем для подключения доп.оборудования. Система заднего обзора (модели 2WD с 08.2003). 16. Electronic Ig (7.5A) Электропривод вентиляторов (до 08.2002). Антиблокировочная система. Лампы освещения салона. Кондиционер с ручным и автоматическим управлением. Электропривод вентиляторов (с 08.2002). Обогреватель заднего стекла (с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003). Система заднего обзора (модели 2WD с 08.2003). 17. Haz (10A) Указатели поворота и аварийка. 18. A/C (7.5A) Кондиционер с ручным и автоматическим управлением. 19. Invertor (15A) Разъем для подключения доп.оборудования. 20. Stop (10A) Система управления двигателем. Система электронного управления АКПП. Антиблокировочная система тормозов. Стоп-сигналы. Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003).

3. Задняя крышка блока реле.

Блок предохранителей в салоне

Расположение блока предохранителей

Блок предохранителей расположен в отсеке для хранения на стороне водителя панели приборов, за крышкой. Отсоедините панель от лотка со стороны водителя, чтобы получить доступ к блоку предохранителей.

Схема блока предохранителей

Назначение предохранителей и реле в салоне автомобиля

№	название	ампер	схема
1	ДАТЧИК	10	ABS, кондиционер, задний фонарь, зарядка, комбинированный счетчик, управление дверным замком, двойная блокировка, ECT, управление двигателем, фара (с дневными ходовыми огнями), световой зуммер, люк на крыше, электрический стеклоподъемник, блокировка переключения передач, поворот Сигнальная и аварийная сигнальная лампа, двухсторонний нагреватель, беспроводное управление дверным замком
2	DEF RLY	10	Обогреватель заднего стекла и обогреватель зеркал
2	DEF	20	Обогреватель заднего стекла и обогреватель зеркал
3	D / L	25	Двойной замок, беспроводное управление дверным замком
4	ХВОСТИК	7,5	Передняя противотуманная фара, фара, регулятор уровня света фар, зуммер напоминания, задний противотуманный свет, задний фонарь и освещение
5	–	–	Не используется
6	ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	20	Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель, управление дверным замком
7	БУД-Б	7,5	Фара, задний противотуманный свет
8	ТУМАН	15	Передняя противотуманная фара
9	ACC	15	Прикуриватель, Часы, Комбинированный счетчик, Световой зуммер-напоминание, Мульти-дисплей, Розетка, Радио и плеер, Зеркало с дистанционным управлением
10	ECU-IG	7,5	ABS, Внутреннее освещение, Мульти-дисплей, Нагреватель PTC, Вентилятор радиатора и вентилятор конденсатора, SRS, Нагреватель двухстороннего потока
11	OBD	7,5	Бортовая система диагностики
12	ХАЗ	10	Сигнал поворота и сигнальная лампа аварийной сигнализации
13	переменный ток	7,5	Кондиционер, двухходовой нагреватель
14	S-HTR	10	Подогрев сиденья
15	–	–	Не используется
16	СТОП	10	ECT, управление двигателем, блокировка переключения передач, стоп-сигнал
17	AM1	50	Предохранители «ACC», «GAUGE», «DEF» («DEF RLY»,), «S-HTR», «WIPER» и «ECU-IG»
18	МОЩНОСТЬ	30	Крыша Луны, Стеклоподъемник
19	HTR	40	Кондиционер, двухходовой нагреватель
20	DEF	30	Обогреватель заднего стекла и обогреватель зеркал
Реле
R1	подогреватель
R2	Flasher
R3	Мощность
R4	Реле размыкания цепи (C / OPN)

Блок предохранителей в салоне

Блок предохранителей расположен под приборной панелью (с левой стороны), за крышкой.

Схема блока предохранителей

Распределение предохранителей в салоне

№	Имя	Сила тока	Контур
1	Клиент	10	Боковой указатель поворота, боковой указатель поворота, задний фонарь, подсветка номерного знака, система раздельного впрыска топлива / система последовательного раздельного впрыска топлива
1	Панель 2	7,5	Иммобилайзер, система входа и запуска, передние противотуманные фары, освещение, напоминание о свете, многорежимная механическая коробка передач, задние противотуманные фары, стартер, блокировка рулевого колеса, задние фонари, беспроводное управление замками дверей
2	Клавиатура 1	7,5	Освещение, управление светом приборной панели, манометры и датчики
3	Кондиционер	7,5	Обогрев заднего стекла, система кондиционирования воздуха
4	Дверь D	20	Электрические стеклоподъемники
5	Двери RL	20	Стеклоподъемник заднего пассажира (левая сторона)
6	Задняя дверь	20	Электрическое стекло заднего пассажира (правая сторона)
7	–	–	–
8	CIG	15	Розетки
9	ACC	7,5	Система блокировки дверей, наружные зеркала, аудиосистема
10	–	–	–
11	ID / UP / MIR HTR	10	Система многоточечного впрыска топлива / Последовательная система многоточечного впрыска топлива
12	–	–
13	–	–
14	RR FOG	7,5	Задний противотуманный фонарь
15	IGN	7,5	Система распределенного впрыска топлива/последовательного впрыска, система иммобилизации двигателя, система подушек безопасности SRS, система классификации сидений передних пассажиров
16	Описание	7,5	Измерительные приборы и манометры
17	P S-HTR	15	Подогрев сидений
18	D S-HTR	15	Сиденья с подогревом
19	WIP	20/25	Стеклоочиститель ветрового стекла
20	RR WIP	15	Стеклоочиститель заднего стекла
21	WSH	15	Омыватель ветрового стекла
22	ECU-IG	10	Система дневных ходовых огней, антиблокировочная система тормозов, электроусилитель руля, электрические стеклоподъемники, система блокировки дверей, противоугонная система, электрический вентилятор охлаждения
23	Датчики	10	Система зарядки, указатели поворота, мигалки аварийной сигнализации, вежливые огни, управление освещением приборной панели, система блокировки переключения передач, обогреватель заднего стекла, система кондиционирования воздуха, система автоматической трансмиссии
24	OBD2	7,5	Бортовая диагностическая система
25	Остановить	10	Стоп-сигнал, верхний стоп-сигнал, система впрыска топлива/система последовательного впрыска, блокировка переключения передач, антиблокировочная система
26	–	–	–
27	Д / Л	25	Система блокировки дверей
28	Затуманивание (FR FOG)	15	Передняя противотуманная фара
29	–	–	–
30	Страна	10	Боковые габаритные огни, боковые габаритные огни, задние фонари, подсветка номерного знака, система впрыска топлива/система последовательного впрыска топлива
31	AM1	25	Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива

Лицевая сторона

№	Имя	ǞǞǞǞǞ	План
1	PWR	30	Электрический стеклоподъемник
2	Дельф	30	Заднее стекло с подогревом
3	–	–	–
Реле
R1			Блок зажигания (IG1)
R2			Нагреватель (HTR)
R3			Фонари

Дополнительный блок предохранителей

№	Имя	Сила тока	Контур
1	ACC2	7,5	Система блокировки коробки передач
1	AM2 NO.2	7,5	Зарядка, управление замками дверей, двойное запирание, управление двигателем, иммобилайзер двигателя, система входа и запуска, зажигание, внутреннее освещение, напоминание о включении света, электрические стеклоподъемники, предупреждение о ремне безопасности, запуск, блокировка рулевого колеса, беспроводное управление замками дверей
1	WIP-S	7,5	Система зарядки
2	ACC2	7,5	Система блокировки коробки передач
2	AM2 NO.2	7,5	Зарядка, управление блокировкой дверей, двойная блокировка, управление двигателем, иммобилайзер двигателя, система входа и запуска, зажигание, внутреннее освещение, напоминание о включении света, электрические стеклоподъемники, предупреждение о ремне безопасности, запуск, блокировка рулевого колеса, беспроводное управление блокировкой дверей
2	WIP-S	7,5	Система зарядки

Расположение блоков

Общая схема расположения электронных блоков управления

Описание

1. реле масляного насоса (система “START/STOP”)
2. блок плавких вставок (модели с системой “START/STOP”)
3. блок реле №2 в моторном отсеке
4. блок плавких вставок
5. блок реле ABS
6. реле управления стартером (система “START/STOP”)
7. модулятор ABS
8. правый передний датчик системы SRS
9. монтажный блок в моторном отсеке
10. левый передний датчик системы SRS
11. блок управления системы “START/STOP”
12. реле управления центральным замком
13. приемник системы дистанционного управления центрального замка
14. блок управления системой курсовой устойчивости
15. блок управления электроусилителя рулевого управления (2SZ-FE)
16. блок предохранителей
17. монтажный блок под панелью приборов
18. реле противотуманных фар (RS)
19. блок управления SRS
20. электронный блок управления двигателем
21. блок управления блокировкой селектора АКПП
22. датчик замедления (ABS, 4WD)
23. реле управления топливным насосом
24. трансформатор (система “START/STOP”)
25. аккумуляторная батарея (система “START/STOP”).
