Предохранители и реле toyota ractis / verso-s (p120), 2010 — 2018

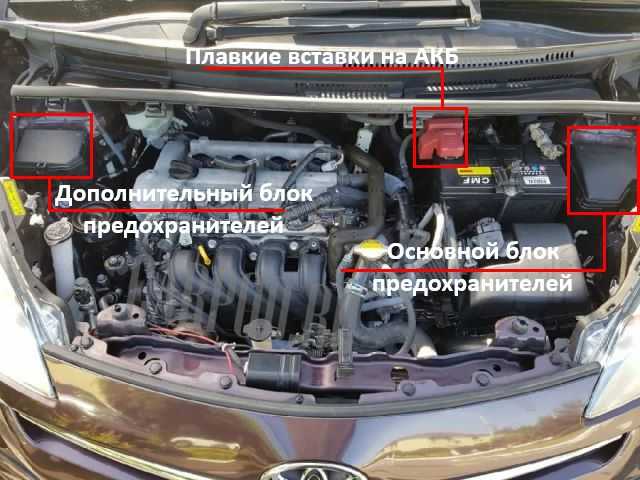

Блок под капотом

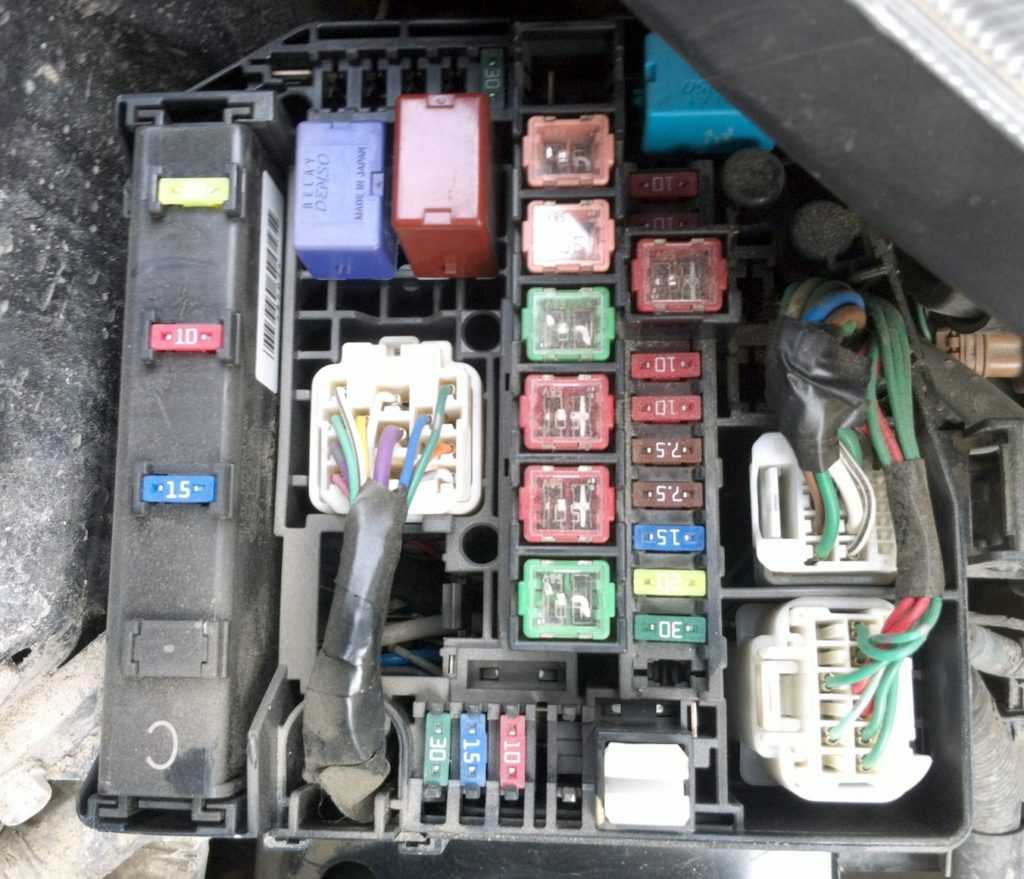

Он расположен в левой части моторного отсека, рядом с аккумулятором.

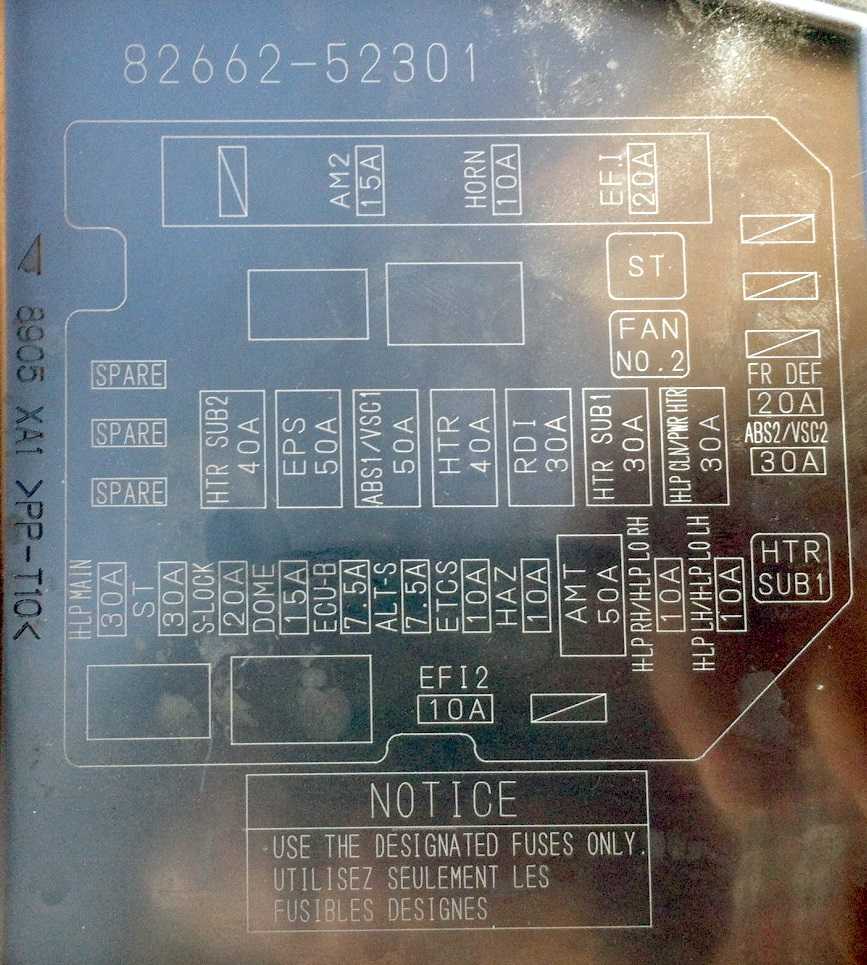

Пример схемы с крышки блока

p, blockquote 26,0,0,0,0 —>

1	—
2	15A AM2 — Система запуска, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
3	20A EFI — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
10A HORN — 1NZ-FE, 2NZ-FE, 2SZ-FE, 2ZR-FE, 1KR-FE: Звуковой сигнал
30A ECD — 1ND-TV: Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
4	10A HORN — 1KR-FE, 1ND-TV: Звуковой сигнал
20A EFI — 1NZ-FE, 2NZ-FE, 2SZ-FE, 2ZR-FE, 1KR-FE: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
30A ECD — Дизель: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива (TMMF, производство с ноября 2008 г.)
5	Запасной предохранитель
6	Запасной предохранитель
7	Запасной предохранитель
8
9
10
11	20A FR DEF — Обогрев стекла передний
12	30A ABS2/VSC2 — Анти блокировочная тормозная система, система контроля устойчивости автомобиля
13	30A H-LP MAIN — с ДХО: «H – LP LH / H – LP LO LH», «H – LP LH / H – LP LO LH», «H – LP HI LH», «H – LP HI RH»
14	30A ST — Система запуска
15	20A S-LOCK — Система блокировки рулевого управления
16	15A DOME — Внутреннее освещение, личное освещение, система защиты от кражи, аудиосистема, беспроводная система дистанционного управления
17	7,5A ECU-B — Система иммобилайзера двигателя, система дневных ходовых огней, система классификации пассажиров на переднем сиденье, электрические стеклоподъемники, система блокировки дверей, система защиты от кражи, счетчик и датчик
18	7,5A ALT-S — Система зарядки
19	10A ETCS — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, электронная система управления дроссельной заслонкой
20	10A HAZ — Указатели поворота, аварийные мигалки
21	50A AMT — Многорежимная механическая коробка передач
40A BBC — Система остановки и запуска
22	10A H-LP RH — Правая фара
23	10A H-LP LH — Левая фара
24	10A EFI2 — Бензин: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
10A ECD2 — Дизель: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
25	7,5A ECD3 — Дизель: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
26	40A HTR SUB2 — 435 Вт Тип: Нагреватель PTC
50A HTR SUB1 — Тип 600 Вт: нагреватель PTC
27	50A EPS — Электро усилитель руля
28	50A ABS1/VSC1 — Анти блокировочная тормозная система, система контроля устойчивости автомобиля
29	40A HTR — Система кондиционирования воздуха
30	30A RDI — Электрический вентилятор охлаждения
31	30A HTR SUB1 — 435 Вт Тип: Нагреватель PTC
30A HTR SUB2 — Тип 600 Вт: нагреватель PTC
32	30A H-LP CLN //PWR HTR — Электро отопитель, очиститель фар
30A HTR SUB3 — Тип 600 Вт: нагреватель PTC
Реле
R1	Starter (ST) — Стартер
R2	Electric cooling fan (FAN NO.2) — Вентилятор охлаждения
R3	PTC heater (HTR SUB1) — Отопитель

Предохранители и реле Toyota Corolla 120 (124 – 130) кузов Филдер

Toyota Corolla 120 — 9 модификация модели, производимой в 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 годах. Популярная машина поставлялась в Европу, Азию и США. В зависимости от комплектации и версии сборки, блок предохранителей Тойота Королла 120 может находиться в разных местах, а некоторые узлы вовсе отсутствуют. У модели есть и другие имена – Runx Alex (Toyota Ранкс) и Fielder. Несмотря на имя, левый или правый руль, варианты сборки оставались неизменными.

Также и силовые установки были стандартными. ТС комплектовался только бензиновыми ДВС на 1,6 или 2 литра. Коробки передач здесь устанавливались механические и автоматические. Далее рассмотрим основные монтажные блоки и расположение предохранителя прикуривателя на кузовах типа 120, 124 и 130.

Предохранители и реле в салоне

Основной блок находится под основной панелью левее рулевого колеса.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

Доступ к блоку с предохранителями

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Основной блок предохранителей

Расшифровка (описание и предназначение)

p, blockquote 8,0,1,0,0 —>

1	(10A) Правая фара-дальний свет
2	(10A) Индикатор включения дальнего света фар, левая фара — дальний свет
3	(20A) Лампа подсветки багажника/задней двери, центральный замок
4	(10A) Корректор фар, правая фара — ближний свет
5	(30A) Электропривод передних стеклоподъёмников
6	(10A) Лампа левого стоп-сигнала, лампа заднего левого габарита, левая лампа подсветки номерного знака, лампа заднего правого противотуманного фонаря, лампа переднего правого габарита
7	(10A) Левая лампа подсветки номерного знака, лампа заднего левого противотуманного фонаря, лампа переднего левого габарита, лампа правого стоп-сигнала, лампа заднего правого габарита
8	(10A) Левая фара — ближний свет
9	(15А) Прикуриватель отопитель/кондиционер
10	(20A) Очиститель/омыватель лобового стекла
11	(20A) Звуковой сигнал
12	(10A) Противоугонная система, антиблокировочная система тормозов(ABS) (с ESP), аудиосистема, комбинация приборов, лампы освещения салона
13	(10A) Антиблокировочная система тормозов (ABS), центральный замок, электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, лампа подсветки вещевого ящика, фонари заднего хода, стоп-сигнал(верхний)
14	(10А) Аварийная сигнализация
15	(30A) Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла

Предохранители над основным блоком

p, blockquote 10,0,0,0,0 —>

Для автомобилей выпускавшиеся после 1999 года

p, blockquote 11,0,0,0,0 —>

1	(7,5A) Электропривод зеркал заднего вида, подсветка выключателей стеклоподъёмников, лампа подсветки вещевого ящика, указатели поворота, обогреватель заднего стекла, отопитель/кондиционер, реле вспомогательных цепей зажигания
2	(10A) Подушка безопасности
3	(10A) Антиблокировочная система тормозов, комбинация приборов, индикаторы комбинации приборов, подсветка органов управления
4	(20A) Электродвигатель привода стеклоподъёмника задней левой двери
5	(20A) Электродвигатель привода стеклоподъемника задней правой двери
6	(25A) Люк
7	(30A) Привод крышки багажника/задней двери
8	(30A) Подогреватель сидений
9	—
10	(10A) Антиблокировочная система тормозов (ABS)
11	Система управления двигателем. иммобилайзер
12	Система управления двигателем. иммобилайзер
13	(15A) Управление двигателем
14	(15A) Управление двигателем
15	(15A) Противотуманные фары

Для автомобилей выпускавшиеся до 1999 года

p, blockquote 12,0,0,0,0 —>

1	(15A) Система SRS (подушка безопасности), антиблокировочная система тормозов(ABS)
2	(7,5A) Система управления двигателем, иммобилайзер
3	(30A) Подогреватель сидений
4	(10A) Управление двигателем
5	(15A) Управление двигателем
6	(25A) Люк
7	(7,5A) Система управления двигателем, иммобилайзер
8	(10A) Антиблокировочная система тормозов, комбинация приборов, индикаторы комбинации приборов, подсветка органов управления
9	(7,5A) Электропривод зеркал заднего вида, подогреватель сидений, обогреватель заднего стекла, указатели поворота, люк

(10A) Подушка безопасности

Реле за вещевым ящиком

p, blockquote 13,0,0,0,0 —>

Для доступа необходимо открыть бардачок и снять крышку А. Расположение предохранителей и реле зависит от комплектации вашего автомобиля.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

1 (20A) — Омыватели фар (03/99→)

p, blockquote 16,1,0,0,0 —>

2 (20A) — Омыватели фар (→02/99)

p, blockquote 17,0,0,0,0 —>

3 (20A) — Электродвигатель привода стеклоподъёмника задней левой двери(→02/99)

p, blockquote 18,0,0,0,0 —>

4 (20A) — Электродвигатель привода стеклоподъёмника задней правой двери(→02/99)

p, blockquote 19,0,0,0,0 —>

Расположение блоков

Общая схема расположения электронных блоков управления

Описание

1. реле масляного насоса (система “START/STOP”)
2. блок плавких вставок (модели с системой “START/STOP”)
3. блок реле №2 в моторном отсеке
4. блок плавких вставок
5. блок реле ABS
6. реле управления стартером (система “START/STOP”)
7. модулятор ABS
8. правый передний датчик системы SRS
9. монтажный блок в моторном отсеке
10. левый передний датчик системы SRS
11. блок управления системы “START/STOP”
12. реле управления центральным замком
13. приемник системы дистанционного управления центрального замка
14. блок управления системой курсовой устойчивости
15. блок управления электроусилителя рулевого управления (2SZ-FE)
16. блок предохранителей
17. монтажный блок под панелью приборов
18. реле противотуманных фар (RS)
19. блок управления SRS
20. электронный блок управления двигателем
21. блок управления блокировкой селектора АКПП
22. датчик замедления (ABS, 4WD)
23. реле управления топливным насосом
24. трансформатор (система “START/STOP”)
25. аккумуляторная батарея (система “START/STOP”).

Блок в салоне

Основной блок предохранителей и реле в салоне находится за бардачком.

Фото – пример

Схема

Описание

IGN	10A Система зажигания
TAIL1	15A Задние габариты
FR FOG	15A Противотуманные фары
AM1	25A Замок зажигания
TAIL2	7,5A Габариты
RR WIPER	15A Очиститель стекла задней двери
P-POINT	15A Прикуриватель, Розетка доп оборудования
A/C	15A Кондиционер
ACC	7,5A Магнитола
TAIL3	7,5A Габариты
FR DEF	20A Антиобледенитель щеток лобового стекла
RR P/W	30A Электропривод зажних стеклоподъёмиков
DOOR	25A Центральный замок
WIPER	20A Очиститель лобового стекла
ECU-IG	10A ABS
RR DEF	25A Обогреватель стекла задней двери
GAUGE	10A Комбинация приборов, фонарь заднего хода
STOP	7,5A Стоп сигналы

Реле

• R1 – Реле отопителя
• R2 – Реле IGN
• R3 – Реле обогревателя заднего стекла
• R4 – Реле габаритов

Блок в салоне

В салоне основной блок предохранителей и реле находится под панелью со стороны водителя на стойке за защитной крышкой.

130

Фотография

Пример схемы с крышки блока

Схема реле

Описание

1. Реле габаритов
2. Реле обогревателя
3. Реле обогревателя
4. Реле стеклоочистителя
5. Реле указателей поворотов
6. Реле света салона
7. Реле дверей
8. Реле зеркал

Общее назначение предохранителей

• RADIO: аудиосистема;
• FOG: передние противотуманные фары;
• ENGINE: система управления двигателем;
• TURN: указатели поворотов и аварийная сигнализация;
• STOP: стоп-сигналы, верхний стоп-сигнал, антиблокировочная тормозная система, система круиз-контроля;
• ECU-B: мультиплексная коммуникационная система (система электропривода дверных замков, охранная система, система освещения при посадке, система дневного освещения, система беспроводного дистанционного устройства), система кондиционирования воздуха, задние противотуманные фары;
• CIG: прикуриватель;
• GAUGE: индикаторы и счетчики, часы, дисплей наружной температуры, многофункциональный дисплей, система блокировки переключения передач, лампы напоминания о ремнях безопасности;
• PANEL: подсветка ящика для перчаток, часы, дисплей наружной температуры, многофункциональный дисплей, подсветка панели приборов, подсветка приборной панели, индикаторная лампа выключения повышающей передачи;
• DOME: подсветка замка зажигания, освещение салона, персональные подсветки, освещение багажника, индивидуальные подсветки, часы, дисплей наружной температуры, многофункциональный дисплей;
• ECU-IG: пневмоподушки системы пассивной безопасности, электро стеклоподъемники, антиблокировочная тормозная система;
• SEAT HTR: обогреватели сидений;
• TAIL: задние фонари, стояночные фонари, подсветки номерных знаков;
• WIPER: стеклоочистители переднего стекла;
• HEATER: обогреватель;

140

Схема предохранителей

Схема реле

89140 КОМПЬЮТЕР, КОНТРОЛЬ ЗЕРКАЛА В СБОРЕ 85980 РЕЛЕ, УПРАВЛЕНИЕ ДВЕРИ 85900 РЕЛЕ, БЛОК УПРАВЛЕНИЯ 85940 РЕЛЕ, ОЧИСТИТЕЛЬ ВЕТРОВОГО СТЕКЛА 87989 РЕЛЕ, УПРАВЛЕНИЕ ЗЕРКАЛОМ 84550 ВЫКЛЮЧАТЕЛЬ, СТОЯНОЧНЫЙ ТОРМОЗ 85999R КРОНШТЕЙН, РЕЛЕ, NO.6 85985 РЕЛЕ, КЛЮЧЕВОЕ НАПОМИНАНИЕ 85999D КРОНШТЕЙН, РЕЛЕ, NO.4 82671D БЛОК, СОЕДИНИТЕЛЬНЫЙ 85961 РЕЛЕ, ФИКСАТОР ФАРЫ 82650 ВЫКЛЮЧАТЕЛЬ, ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ, № 1 84340 ВЫКЛЮЧАТЕЛЬ В СБОРЕ, СТОП-ЛАМПА 85916N РЕЛЕ, ЗАДНИЙ ФОНАРЬ 82641 РЕЛЕ, ИНТЕГРАЦИЯ № 1 88291A КРОНШТЕЙН, КОНТРОЛЬ СКОРОСТИ, А 85930 РЕЛЕ В СБОРЕ, СИЛОВОЕ ОКНО 85916D РЕЛЕ, ПРОТИВОТУМАННАЯ ФАРА 85916F РЕЛЕ, УГЛОВАЯ ЛАМПА 81980 ПРОБКА В СБОРЕ, СИГНАЛ ПОВОРОТА 89390 РЕЛЕ, СИГНАЛИЗАЦИЯ ТОРМОЗА 89230 КОМПЬЮТЕР В СБОРЕ, НАКЛОННОЕ РУЛЕВОЕ УПРАВЛЕНИЕ 88630G РЕЛЕ В СБОРЕ, ОХЛАДИТЕЛЬ

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

Расшифровка

1. датчик системы SRS (передний правый)
2. датчик системы SRS (передний левый)
3. блок реле и предохранителей в моторном отсеке
4. блок реле и предохранителей в моторном отсеке №2
5. электронный блок управления двигателем

Блок реле и предохранителей

Он находится в левой части, рядом со стойкой.

Схема

Описание

ALT-S 5А система зарядки

H-LPUPR 5А противотуманные фары (седан)

МРХ-В 5А система зарядки система управления двигателем система электронного управления АКПП антиблокировочная система тормо­зов (модели 2WD без TRC и без VSC) антиблокировочная система тормозов (модели 4WD) антиблокировочная система тормозов (модели с TRC и с VSC) система SRS система MULTIPLEX центральный замок (седан) система предупреждения об оставленном в замке зажигания ключе система иммобилайзера система предупреждения о непристегнутом ремне безопас­ности и ослабления натяжения комбинация приборов система автоматического управ­ления освещением кондиционер с автоматическим управлением система поддержания скорости система MULTIPLEX (привод задней двери — универсал) система доводчика задней двери «EASY CLOSE» (универсал) аудиосистема (модели выпуска с 12.2003 г.)

А/С 10А ETCS 10А система управления двигателем (модели с двигателем 1JZ-GE) система управления двигателем (модели с двигателем 1JZ-GTE) система управления двигателем (модели с двигателем 1JZ-FSE) система электронного управления АКПП (модели с двигателем 1JZ-GE) система электронного управления АКПП (модели с двигателем 1JZ-GTE) система электронного управления АКПП (модели с двигателем 1JZ-FSE) система поддержания скорости HORN 10А звуковой сигнал H-LPLLWR 15А фары H-LPLUPR 15А комбинация приборов фары противотуманные фары (седан) H-LPRLWR 15А фары . H-LPRUPR 15А фары противотуманные фары (седан) INJ15А система управления двигателем (модели с двигателем 1JZ-FSE)

POWER OUTLET 15A

RADIO №1 15А

TEMS 15А

TURN-HAZ 15А

B/DECU 20А система MULTIPLEX система MULTIPLEX (привод задней двери — универсал центральный замок(универсал) система доводчика задней двери «EASY CLOSE» (универсал)

DOOR 20А система MULTIPLEX центральный замок система предупреждения об оставленном в замке зажигания ключе система автоматического управления освещением

EFI 25А система управления двигателей система электронного управления АКПП система иммобилайзера

F/PMP 25А

FRDEF 25A обогреватель зеркал и антиобледенитель щеток

АМ2 30А система запуска система зажигания

DEFOG 30А обогреватель заднего стекла (универсал)

FAN 30А электропривод вентиляторов (модели с двигателем 1JZ-GE)

ABS1 40А антиблокировочная система тормозов (модели 2WD без TRC и без VSC) антиблокировочная система тормозов (модели 4WD) антиблокировочная система тормозов (модели с TRC и с VSC)

ABS2 40А антиблокировочная система тормозов (модели 2WD без TRC ибезУБС) антиблокировочная система ; тормозов (модели 4WD) антиблокировочная система тормозов (модели с TRC и с VSC)

DEFOG 40А обогреватель заднего стекла , (седан)

HTR 40А кондиционер с автоматическим управлением

FAN 60А электропривод вентиляторов (модели с двигателем 1JZ-GTE)

ALT 100 А  система зарядки электропривод стеклоподъемников (модели выпуска до 05.2003 г.) часы противотуманные фары система автоматического \ управления освещением габариты подсветка

ALT 100 А электропривод стеклоподъемников (модели выпуска с 05.2003 г.)

ALT 120 А

система зарядки электропривод стеклоподъемников часы противотуманные фары система автоматического управления освещением габариты подсветка

ALT 140 А система зарядки электропривод стеклоподъемников часы противотуманные фары система автоматического управления освещением габариты подсветка

• R1 – главное реле системы впрыска
• R2 – реле стартера
• R3 – реле электро насоса АБС
• R4 – реле фар
• R5 – реле топливного насоса
• R6 – реле форсунок
• R7 – реле электро насоса АБС
• R8 – реле электро насоса АБС
• R9 – реле системы впрыска
• R10 – реле дальнего света

Блок реле и предохранителей №2

Схема

Назначение

• R1 – Реле TEMS
• R2 – Реле обогревателя заднего стекла
• R3 – Реле звукового сигнала
• R4 – Реле кондиционера
• R5 – Реле антиобледенителя щеток
• R6 – Реле обогрева зеркал
• R7 – Реле электродвигателя вентилятора
• R8 – Реле топливного насоса
• R9 – Реле электродвигателя вентилятора

Блоки предохранителей в моторном отсеке

Схема блока предохранителей №1

Назначение предохранителей и реле в блоке предохранителей № 1 в моторном отсеке.

№	Имя	Сила тока	Иллюстрация
1	ID / UP	7,5	Система многоточечного впрыска топлива / Последовательная система многоточечного впрыска топлива
2	Домашняя страница EFI	20	Бензин: многоточечный впрыск топлива / последовательный впрыск
2	Главная страница ECD	30	Дизель: система многотопливного впрыска/последовательного впрыска, предохранитель “EFI NO. 2”
3	EFI NO.3	7,5	Система многоточечного впрыска топлива / Последовательная система многоточечного впрыска топлива
4	Звук рожка	10	Звук рожка
5	EFI NO.2	10	Система “стоп-старт”, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
6	IG2	10	Интеллектуальная система входа и запуска, многоточечный впрыск топлива/последовательный многоточечный впрыск топлива, многорежимная механическая коробка передач, система подушек безопасности SRS, блокировка рулевого колеса, стоп-сигналы, система стоп-старт
7	IGN	15	Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
8	Описание	7,5	Датчики и счетчики, системы остановки и запуска
9	–	–	–
10	–	–	–
11	PWR HTR	25	Электрический нагреватель, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
12	Доход на акцию	50	Системы рулевого управления с электроусилителем
13	АБС № 2	30	ABS, VSC
14	Дельф	30	Заднее стекло с подогревом
15	ПТК	80	Обогреватель PTC, обогреватель наружного зеркала заднего вида
16	–	–	–
17	HTR	40	Кондиционер
18	–	–	–
19	RDI FAN	30	Электрический охлаждающий вентилятор
20	ABS 1	50	ABS, VSC
21	Британская вещательная корпорация	40	Системы остановки и запуска
22	ǞǞǞǞǞǞ	30	Системы запуска
23	–	–	–
24	Д / Л № 2	25	Электрический дверной замок
25	DCC	30	Предохранитель “DOME”, “ECU-B NO.1”
26	блокировка STR	20	Система блокировки рулевого управления
27	ЭБУ-В № 1	5	Главный ЭБУ кузова, интеллектуальная система запуска 8т.
28	Купол	15	Внутреннее освещение, аудиосистема, VSC
29	ETCS	10	Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
30	Хаоз	10	Показатели рулевого управления
31	AM2	7,5	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, интеллектуальная система входа и запуска, многорежимная механическая коробка передач
32	ЭБУ-B NO.2	5	Датчики и приборы, замки дверей с электроприводом, беспроводной пульт дистанционного управления, система остановки и запуска, интеллектуальная система входа и запуска, многорежимная механическая коробка передач, система кондиционирования воздуха
33	–	–	–
34	R / I	50	Предохранители “EFI MAIN”, “ECD MAIN”, “EFI NO.2”, “EFI NO.3”, “IG2”, “IGN”, “MET”, “HORN”
Реле
R1			Электрический охлаждающий вентилятор (вентилятор № 2)
R2			Электрический вентилятор для системы охлаждения (FAN #1)
R3			Обогрев заднего стекла (DEF)
R4			Система (ST) с системой остановки и запуска; 1NZ-FE: система запуска (ST2)

Тип 2

Блок предохранителей № 2 в моторном отсеке

№	Имя	Сила тока	Контур
1	–	–	–
2	EC-DRL	15	Фара
3	S-HORN	10	Многоточечный впрыск топлива / система последовательного многоточечного впрыска топлива
4	H-LP MAIN	7,5	Предохранители “H-LP RH LO”, “H-LP LH LO”
5	ММТ	50	Многорежимная механическая коробка передач
5	ММТ	40	с системой остановки и запуска; 1NZ-FE: система запуска
6	H-LP RH HI	10	Правая фара (дальний свет)
7	H-LP LH HI	10	Левая фара (дальний свет), датчик и прибор
8	H-LP RH LO	10	Галогенная лампа: правая фара (ближний свет)
8	H-LP RH LO	15	HID: правая фара (косой свет)
9	H-LP LH LO	10	Галоген: левая фара (косой свет), ручная регулировка угла наклона фары
9	H-LP LH LO	15	HID: левая фара (ближний свет), ручная регулировка дальности света фар
10	–	–	–
11	–	–	–
12	–	–	–
13	–	–	–
14	–	–	–
Реле
R1			Диммер (DIM)
R2			Дневные ходовые огни / противоугонное устройство (EU-DRL / S-HORN)
R3			Фара / дневные ходовые огни (H-LP / US-DRL)
R4			Встроенное реле
R5			1NR-FE, 1ND-TV: Дневные ходовые огни (DRL) 1NZ-FE с системой “стоп-старт”: стартер ((ST) до мая 2014 года)
R6			1НР-ФЭ, 1НД-ТВ: (О/П МТР)
R7			Многорежимная механическая коробка передач (MMT)

Предохранители и реле Toyota Yaris 2

Рассмотрены автомобили Toyota Yaris 2 2006, 2007, 2008, 2009, 2010, 2011 года выпуска.

Блок предохранителей и реле в моторном отсеке.

Схема расположения предохранителей и реле в блоке.

Реле вентилятора охлаждения

(20A) Система дистанционного управления центральным замком и запуска двигателя

(30A) Система запуска

(10A) Управление двигателем

(30A) Дополнительный отопитель

(30A) Электродвигатель(и) вентилятора(ов) системы охлаждения

(40A) Система кондиционирования

(50A) Усилитель рулевого управления

(40A) Система стоп-старт

Блок предохранителей в салоне Toyota Yaris 2.

Находится под панелью приборов за крышкой, на которой нанесена схема расположения предохранителей.

Как добраться и заменить предохранитель прикуривателя показано на видео.

автор видео Олег Токарь.

Схема расположения предохранителей в блоке.

Источник статьи: http://avtoblokrele.ru/toyota/predohraniteli-i-rele-toyota-yaris-2.html

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

Назначение

1. модулятор ABS (до 04.2001 г.),
2. модулятор ABS и электронный блок управления ABS/EBD/BA (2WD, с 04.2001 г.),
3. модулятор ABS (4WD, с 04.2001 г.),
4. датчик разрежения в контуре вакуумного усилителя тормозов (1AZ-FSE),
5. усилитель форсунок (1AZ-FSE),
6. блок реле №7 (R/B №7) (кроме ЗС-ТЕ),
7. блок реле (R/B №5) №5 (ЗС-ТЕ),
8. правый передний датчик SRS,
9. реле свечей накаливания (ЗС-ТЕ),
10. монтажный блок предохранителей и реле №2 (J/B №2), блок плавки вставок и блок реле №2 (R/B №2),
11. левый передний датчик SRS.

Блок предохранителей и реле

Расположен в левой части моторного отсека.

Схема

Описание

AM 2 – Замок зажигания	30 А
AM 2, FUEL HTR – Замок зажигания, подогреватель топлива	30 А
RAD №1 – Магнитола	15 А
PWR 2 – Стекло подъемники водителя	30 А
ALT-S – Генератор	5 А
DOME – Освещение салона, лампы местного освещения, подсветка багажного отделения, часы	10 А
HEAD (LH) – Передние фары (левая)	15 А
HEAD (RH) – Передние фары (правая)	15 А
EFI – Система впрыска топлива	15 А
HORN – Звуковой сигнал	10 А
HORN, HAZ – Звуковой сигнал, аварийная сигнализация	15 А
ACC SOCKET, PWR OUTLET – Розетка (багажника)	15 А
EFI – Реле системы впрыска
ST – Реле стартера
HORN – Реле сигнала
HEAD – Реле фар
ENG MAIN – Главное реле двигателя
FAN – Реле вентилятора радиатора
HTR – Реле обогревателя
ALT – Генератор	120А
HTR – Отопитель	50А
ABS – АБС	60А

Блок реле 1

Фото пример исполнения

Расшифровка

• ABS – реле системы АБС
• ABS MTR – реле мотора системы АБС
• HEAD LO – Предохранитель фар

Предохранители и реле Toyota Yaris 2

Рассмотрены автомобили Toyota Yaris 2 2006, 2007, 2008, 2009, 2010, 2011 года выпуска.

Блок предохранителей и реле в моторном отсеке.

Схема расположения предохранителей и реле в блоке.

Реле вентилятора охлаждения

(20A) Система дистанционного управления центральным замком и запуска двигателя

(30A) Система запуска

(10A) Управление двигателем

(30A) Дополнительный отопитель

(30A) Электродвигатель(и) вентилятора(ов) системы охлаждения

(40A) Система кондиционирования

(50A) Усилитель рулевого управления

(40A) Система стоп-старт

Блок предохранителей в салоне Toyota Yaris 2.

Находится под панелью приборов за крышкой, на которой нанесена схема расположения предохранителей.

Как добраться и заменить предохранитель прикуривателя показано на видео.

автор видео Олег Токарь.

Схема расположения предохранителей в блоке.

Источник статьи: http://avtoblokrele.ru/toyota/predohraniteli-i-rele-toyota-yaris-2.html
