1.1.32.2 Перечень предохранителей
1.1.32.1. Перечень предохранителей
| ОБЩИЕ СВЕДЕНИЯ |
Блок предохранителей в панели управления
| Номер предо- хранителя | Номи- нальный ток, А | Защищаемая цепь |
| 1 | 10 | Прикуриватель |
| 1А | ||
| 2 | 10 | Датчик уровня жидкости в радиаторе, датчик наличия воды в топливном фильтре (дизельный двигатель), питание цепи, включаемой после запуска двигателя, панель приборов, бортовой компьютер, электронная противоугонная система, усилитель рулевого управления, электронный блок управления (ЭБУ) подогревом катализатора, интерфейс блока управления скоростью |
| 3 | 10 | ЭБУ и выключатель электронной системы управления подвеской |
| 4 | 5 | Передний левый, задний правый габаритные фонари |
| 5 | 10 | Регулятор фар, омыватели фар, подсветка индикатора включения ближнего света фар на панели приборов, правые габаритные огни |
| 6 | 15 | ЭБУ автоматической коробки передач, датчик включенной передачи |
| 7 | 20 | Электропроводка прицепа |
| 8 | – | |
| 9 | 5 | Передний правый, задний левый габаритные фонари, звуковой сигнализатор напоминания о забытом включенном освещении |
| 10 | 30 | Цепь питания памяти положений сидений |
| 11 | 30 | Переднее левое сиденье |
| 12 | 15 | Фонарь заднего хода, кондиционер, ЭБУ аварийной сигнализации, сирена, стоп-сигналы, реле электрического замка дверей |
| 13 | 30 | Переднее правое сиденье |
| 14 | 30 | Задний стеклоподъемник |
| 15 | 20 | ЭБУ центрального замка, память магнитолы, реле вентилятора, двойное реле bitron, ЭБУ памятью сидений, ЭБУ противоугонной сигнализации, цепь питания реле противоугонной сигнализации, блоки дистанционного инфракрасного и радиоуправления |
| 16 | ||
| 16А | 10 | Магнитола |
| 17 | ||
| 18 | 5 | Задний противотуманный фонарь |
| 19 | 5 | Подсветка выключателей освещения салона, подсветка панели управления, панель приборов и реостат |
| 20 | 10 | Левая фара ближнего света |
| 21 | 10 | Реле отключения компрессоров, компрессор, реле давления, фонари дневного освещения, реле максимальной скорости вентилятора, управление кондиционером, датчик температуры воздуха в салоне |
| 22 | 20 | Стеклоочиститель заднего стекла |
| 23 | – | |
| 24 | 30 | Управление стеклоочистителем лобового стекла, электродвигатель стеклоочистителя лобового стекла, таймер стеклоочистителя лобового стекла, таймер электрообогрева заднего стекла, выключатель регулятора скорости–датчик выключения регулятора скорости, расположенный на педали тормоза |
| 25 | 10 | ЭБУ автоматической коробки передач, датчик включенной передачи, часы, бортовой компьютер, электронная противоугонная система, управление двигателем, плафоны, объемный выключатель и сигнализатор противоугонной системы |
| 26 | 15 | Выключатель аварийной сигнализации |
| 27 | 30 | Электрический стеклоподъемник передней двери |
| 28 | 10 | Панель приборов, часы с цифровой индикацией, привод регулировки зеркала заднего вида, привод регулировки складных зеркал заднего вида, электрический стеклоподъемник передней двери, ЭБУ устройства памяти сиденья, ЭБУ полной блокировки замков, реле повторного включения стеклоподъемников, люк, бортовой компьютер |
| 29 | 30 | Электрический стеклоподъемник передней двери, люк |
| 30 | 15 | Передние и задние габаритные фонари, фонарь освещения бардачка, выключатель аварийной сигнализации, проигрыватель компакт-дисков, зуммер превышения скорости, электрический замок, подсветка туалетного зеркала |
Блок предохранителей в моторном отсеке
| Обозначение | Номинальный ток, А | Защищаемая цепь |
| fm1 | 50 | Противоугонная система |
| fm2 | 50 | Противоугонная система (цепь от замка зажигания) |
| fm3 | 50 | Питание основного блока предохранителей |
| fm4 | 50 | Выключатель освещения |
| fm5 | 50 | abs |
| fm6 | 20/ 40 | Вентилятор 1 |
| fm7 | 20/ 40 | Вентилятор 2 |
| fm8 | 40 | Электрообогреватель стекла |
| 1 | ||
| 2 | 10 | ЭБУ автоматической коробки передач, селектор положения рычага переключения автоматической коробки передач |
| 3 | 25 | abs |
| 4 | 20 | Работающий двигатель |
| 5 | 15 | Сдвоенное реле 12-ти клапанного турбодизеля 2.1 литра и двигателя v6 24-х клапанного 2.0 литра с турбокомпрессором и впрыском топлива, ЭБУ двигателя v6 2 литра с турбокомпрессором и впрыском топлива |
| 6 | 10 | Звуковой сигнал |
| 7 | 15 | Таймер омывателя фар |
| 8 | ||
| 9 | 10 | Лямбда-зонд |
| 10 | 10 | Топливный насос |
| 11 | ||
| 12 | 10 | Левая противотуманная фара |
| 13 | 10 | Правая противотуманная фара |
| 14 | 10 | Левая фара дальнего света |
| 15 | 10 | Правая фара дальнего света |
Предохранители и реле Nissan Cefiro A32
№
Номинал
Cell Code
Назначение
a
140
Charge
Зарядка аккумулятора от генератора
Fuse
Питание на предохранители b,d,e,f,60,61,62,63,64,65,66
b
65
Blower Motor Relay
Реле вентилятора кондиционера
Fuse 2,3
Подача питания на Fuse 2,3
Accessory Relay
Реле Accessory
Fuse 6,7,19,20,36
Подача питания на Fuse 6,7,19,20,36 (питание аксессуаров)
c
—
—
d
30
COOL/F
Вентиляторы охлаждения (оба) , низкая скорость вращения
e
30
COOL/F
Вентиляторы охлаждения (оба) , высокая скорость вращения
f
30
CIRCUIT BREAKER 1
Подача питания на предохранитель-автомат CIRCUIT BREAKER 1 (см. ниже)
CIRCUIT BREAKER 2
Подача питания на предохранитель-автомат CIRCUIT BREAKER 2 (см. ниже)
g
30
ABS
Контуры ABS CONTROL ACTUATOR
h
30
IGNITION SWITCH
Втягивающее реле стартера
Сигнал зажигания на ECM (блок управления двигателем)
Инжекторы (форсунки) 6 штук
Катушки зажигания 6 штук
Активация всех аксессуаров при ACC
i
30
ABS
Двигатель ABS CONTROL ACTUATOR
j
—
—
k
75
NEXT FUSE
Подача питания на Fuse 10,11,22,24,26,37,38,39,40
IGNITION RELAY
NEXT FUSE
Подача питания на Fuse 12,13,14,15,16,28,29
53
15
H/LAMP
Лампа ближнего/дальнего света левая
F/FOG
Питание реле противотуманных ламп
54
15
H/LAMP
Лампа ближнего/дальнего света правая
Лампа индикации дальнего света
55
—
—
56
7.5
COMM
Питание BSM
57
7.5
MAIN
Питание блока управления двигателя ECU
MAFS
Питание датчика расходометра воздуха
POS
Питание датчика положения коленвала
AAC/V
Двигатель холостого хода Idle Air Control
PGC/V
Двигатель очистителя-испарителя Evaporative Emission Canister Purge
58
10
MAIN
Питание блока управления двигателя ECU
EMNT
Питание блока Front Engine Mounting Control
59
—
—
60
7.5
CHARGE
Питание регулятора напряжения генератора
61
7.5
A/C,M
Компрессор (система климат-контроля)
FICD
Соленоид (система климат-контроля)
62
15
AUDIO
Питание штатной музыки
63
15
F/FOG
Лампы противотуманных фар (левая и правая)
64
10
HORN
Гудок и реле гудка
ASCD
Питание кнопок управления CRUISE CONTROL
THEFT
Питание реле гудка штатной сигнализации
65
7.5
THEFT
Гудок штатной сигнализации
Питание реле гудка штатной сигнализации
66
15
LIGHTING SWITCH
Питание включателя ламп габаритов (общий предохранитель на всю подсветку)
Fuse 5,18
Питание на предохранители 5 и 18
#1
SEAT
Электропривод сидений
#2
COMM
Многофункциональный блок управления водительской двери (LCU01) (стекла и замки)
Блок управления пассажирской двери (LCU02) (стекло и замок)
Блок управления задней правой двери (LCU03) (стекло и замок)
Блок управления задней левой двери (LCU04) (стекло и замок)
Блок предохранителей на приборной панели
Назначение предохранителей и реле на приборной панели
| № | ампер | Описание |
|---|---|---|
| 1 | 10 | Система автоматического освещения, лампа заднего хода, модуль управления кузовным оборудованием, система управления CVT, система дневного освещения, зеркала заднего вида, система управления двигателем, передний противотуманный фонарь, система передних стеклоочистителей и омывателей, универсальный приемопередатчик Homelink, фара, подсветка, система интеллектуальных клавиш, Внутреннее зеркало, фонарь освещения салона, NVIS, люк в крыше, стояночные фонари, лампы освещения номерного знака, задние фонари, система распределения питания, система блокировки двери с электроприводом, система стеклоподъемников, обогрев заднего стекла, система контроля давления в шинах, сигнальные и поворотные сигнальные лампы, Система безопасности транспортного средства, Система предупреждения о перезвоне |
| 2 | 10 | Рулевое колесо с подогревом |
| 3 | 15 | Модуль управления кузовным оборудованием, система интеллектуальных ключей, система блокировки двери с электроприводом, система стеклоподъемников, система безопасности транспортного средства |
| 4 | 15 | Модуль управления кузовным оборудованием, система интеллектуальных ключей, система блокировки двери с электроприводом, система стеклоподъемников, система безопасности транспортного средства |
| 5 | 10 | Не используется |
| 6 | – | Не используется |
| 7 | – | Не используется |
| 8 | – | Не используется |
| 9 | 5 | Модуль управления кузовом, Зеркало двери, NVIS, Интеллектуальная система ключей, Система распределения питания, Система контроля давления в шинах |
| 10 | 10 | Фонарь заднего хода, Модуль управления кузовным оборудованием, Система управления тормозом, Система блокировки переключения передач CVT, Система управления двигателем, Система интеллектуальных ключей, Система распределения питания, Стоп-сигнал, Система интеллектуальных ключей, NVIS, Система распределения питания |
| 11 | – | Не используется |
| 12 | 15 | BOSE Audio: дисплей аудиосистемы, навигационная система |
| 13 | 10 | Система управления CVT, система дневного света, передние противотуманные фонари, фары, подсветка, интеллектуальная система клавиш, комбинированный счетчик, NVIS, стояночные фонари, фонари освещения номерного знака, задние фонари, система управления подушками безопасности SRS, система контроля давления в шинах, сигнал поворота и опасность Сигнальные лампы, Система безопасности транспортного средства, Система предупреждения о перезвоне |
| 14 | 5 | Управление кондиционером |
| 15 | 20 | Базовая аудиосистема, аудиосистема с дисплеем, навигационная система, система помощи водителю |
| 16 | 5 | Блок управления кузовом, система распределения питания |
| 17 | 15 | Управление кондиционером, системой распределения питания, модулем управления кузовом |
| 18 | – | Не используется |
| 19 | 15 | Система распределения энергии |
| 20 | 20 | Розетка |
| 21 | 20 | Розетка |
| 22 | 10 | Обогрев заднего стекла, Блок управления кузовом |
| 23 | 15 | Обогрев заднего стекла, Блок управления кузовом |
| 24 | 15 | Обогрев заднего стекла, Блок управления кузовом |
| 25 | 5 | Вспомогательное реле 2 |
| 26 | 5 | Не используется |
| 27 | 15 | Управление кондиционером, системой распределения питания, модулем управления кузовом |
| 28 | 15 | Сиденье с подогревом |
| 29 | 5 | Система управления вариатором, Система помощи водителю, Система управления двигателем, Система навигации |
| 30 | 10 | Управление кондиционером, компас, руль с подогревом, универсальный трансивер Homelink, внутреннее зеркало, система распределения питания, обогрев заднего стекла, модуль управления двигателем, система распределения питания |
| 31 | 5 | Система управления тормозом, система зарядки, система управления CVT, система дневного света, система рулевого управления с электронным управлением, система управления двигателем, передний противотуманный фонарь, фара, освещение, комбинированный счетчик, стояночные огни, фонари освещения номерного знака, задние фонари, управление подушкой безопасности SRS Система, система контроля давления в шинах, сигнальные и поворотные сигнальные лампы, система оповещения |
| 32 | 10 | Система управления подушкой безопасности SRS |
| 33 | – | Не используется |
| S | Запасные предохранители | |
| Реле | ||
| R1 | Зажигание 2 | |
| R2 | Двигатель вентилятора | |
| R3 | Обогрев заднего стекла | |
| R4 | Аксессуар 1 |
Блок предохранителей и реле Nissan Cefiro A32
Номер
Ампер
Cell Code
a
140
Charge
Зарядка аккумулятора от генератора
Fuse
Питание на предохранители b,d,e,f,60,61,62,63,64,65,66
b
65
Blower Motor Relay
Реле вентилятора кондиционера
Fuse 2,3
Подача питания на Fuse 2,3
Accessory Relay
Реле Accessory
Fuse 6,7,19,20,36
Подача питания на Fuse 6,7,19,20,36 (питание аксессуаров)
c
—
—
d
30
COOL/F
Вентиляторы охлаждения (оба) , низкая скорость вращения
e
30
COOL/F
Вентиляторы охлаждения (оба) , высокая скорость вращения
f
30
CIRCUIT BREAKER 1
Подача питания на предохранитель-автомат CIRCUIT BREAKER 1 (см. ниже)
CIRCUIT BREAKER 2
Подача питания на предохранитель-автомат CIRCUIT BREAKER 2 (см. ниже)
g
30
ABS
Контуры ABS CONTROL ACTUATOR
h
30
IGNITION SWITCH
Втягивающее реле стартера
Сигнал зажигания на ECM (блок управления двигателем)
Инжекторы (форсунки) 6 штук
Катушки зажигания 6 штук
Активация всех аксессуаров при ACC
i
30
ABS
Двигатель ABS CONTROL ACTUATOR
j
—
—
k
75
NEXT FUSE
Подача питания на Fuse 10,11,22,24,26,37,38,39,40
IGNITION RELAY
NEXT FUSE
Подача питания на Fuse 12,13,14,15,16,28,29
53
15
H/LAMP
Лампа ближнего/дальнего света левая
F/FOG
Питание реле противотуманных ламп
54
15
H/LAMP
Лампа ближнего/дальнего света правая
Лампа индикации дальнего света
55
—
—
56
7.5
COMM
Питание BSM
57
7.5
MAIN
Питание блока управления двигателя ECU
MAFS
Питание датчика расходометра воздуха
POS
Питание датчика положения коленвала
AAC/V
Двигатель холостого хода Idle Air Control
PGC/V
Двигатель очистителя-испарителя Evaporative Emission Canister Purge
58
10
MAIN
Питание блока управления двигателя ECU
EMNT
Питание блока Front Engine Mounting Control
59
—
—
60
7.5
CHARGE
Питание регулятора напряжения генератора
61
7.5
A/C,M
Компрессор (система климат-контроля)
FICD
Соленоид (система климат-контроля)
62
15
AUDIO
Питание штатной музыки
63
15
F/FOG
Лампы противотуманных фар (левая и правая)
64
10
HORN
Гудок и реле гудка
ASCD
Питание кнопок управления CRUISE CONTROL
THEFT
Питание реле гудка штатной сигнализации
65
7.5
THEFT
Гудок штатной сигнализации
Питание реле гудка штатной сигнализации
66
15
LIGHTING SWITCH
Питание включателя ламп габаритов (общий предохранитель на всю подсветку)
Fuse 5,18
Питание на предохранители 5 и 18
#1
SEAT
Электропривод сидений
#2
COMM
Многофункциональный блок управления водительской двери (LCU01) (стекла и замки)
Блок управления пассажирской двери (LCU02) (стекло и замок)
Блок управления задней правой двери (LCU03) (стекло и замок)
Блок управления задней левой двери (LCU04) (стекло и замок)
Предохранители Ниссан Максима A32
Производство полноразмерного седана Nissan Maxima A32 IV поколения продолжалось с 1994 по 1999 гг. На японском рынке модель продавали как Цефиро А32. В 1995 г. начались поставки авто в Европу, Северную Америку, арабские страны.
В салоне
Поиск предохранителей в салоне автомобиля состоит из нескольких шагов, потребуется:
- Открыть дверь со стороны водительского сиденья.
- Осмотреть приборную доску перед рулевой колонкой.
- Найти технический лючок под панелью переключателями дальнего и ближнего света.
- Подцепить крышку за выемку и убрать ее.
Под капотом
Добраться до перемычек под капотом можно так:
- Поднять и установить на газовые упоры крышку переднего багажника.
- Найти пластмассовый ящик рядом с аккумуляторной батареей.
- Снять защитный кожух преодолевая сопротивление фиксаторов.

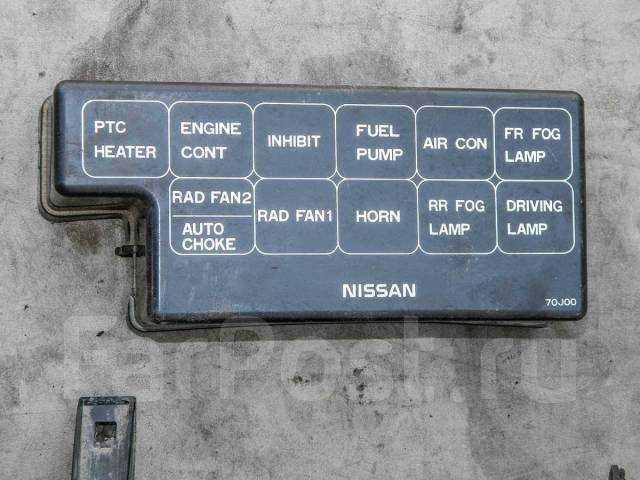

Блоки реле
Модули с релейными переключателями устанавливались ниже АКБ и рядом с правым бортом. Крышки с них убираются с небольшим усилием.
Блок предохранителей и реле Nissan Cefiro A32 | AutoZona54

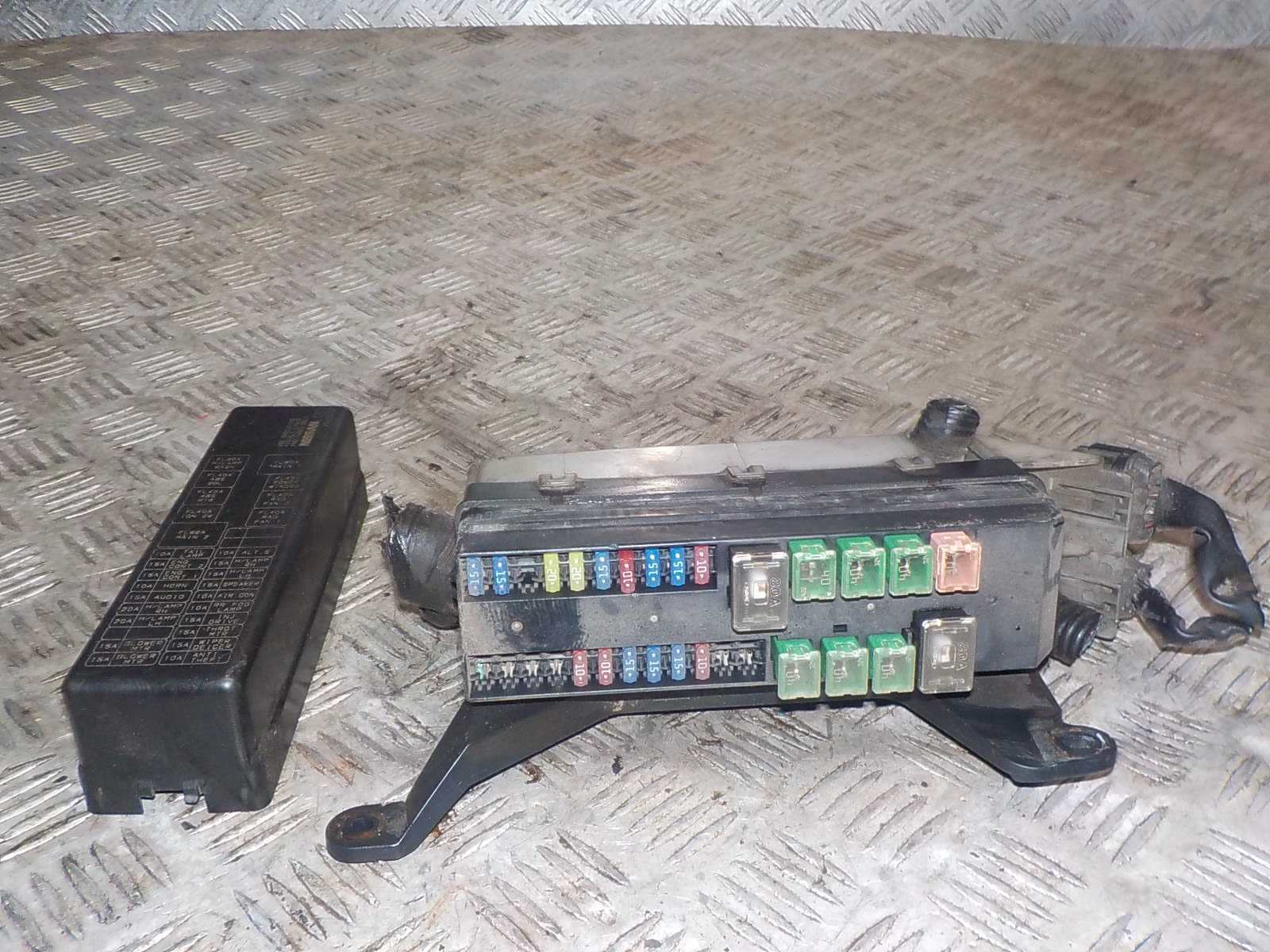

Блок предохранителей Ниссан Максима и Цефиро А32
Предусмотрено несколько режимов проведения самодиагностики. Например, режим 1: Режим 2: РЕЖИМ 1. РЕЖИМ 3. Десять вспышек красного светодиода и пять вспышек зеленого код неисправность клапана системы рециркуляции ОГ EGR. РЕЖИМ 4.
Все описанное можно приложить и к системе запуска двигателя автомобиля, замок зажигания, подает электричество тоненьки проводами на катушку, которая срабатывая замыкает цепь питания стартера.
Наверняка вы хоть раз видали когда при прикуривании аккумулятора, тонкие провода греются настолько, что уже через секунды расшифровка блока предохранителей ниссан максима а32 плавится обмотка, так что представьте какими бы проводами у вас была опутана машина если бы никто и никогда не придумал РЕЛЕ! Реле предназначенные для работы в электросети легкового автомобиля имеют примерно схожие характеристики: Диапазон электропитания: Если внутри реле присутствуют стабилизирующие элементы диоды или резисторыэто будет отражено на корпусе.
На иллюстрации для справки приведена функциональная схема, поясняющая принцип действия гидравлической части abs. Компоненты abs Модулятор давления Модулятор состоит из электроприводного гидравлического насоса, и трех электромагнитных клапанов-переключателей двух левого и правого передних и заднего. Электрический насос обеспечивает подачу гидравлической жидкости в резервуары и модулятор, контролирующий процесс изменений давления в контурах тормозной системы.
Насос помещен в общий кожух со сборкой модулятора. Электромагнитные клапаны-переключатели играют роль исполнительных устройств, собственно и обеспечивающих требуемые модуляции давления в гидравлическом тракте тормозной системы во время функционирования abs.
Колесные датчики Специальные датчики, которыми оборудованы колеса автомобиля, при прохождении мимо их чувствительных элементов зубьев вращающихся роторов вырабатывают частую гребенку электрических импульсов.
Аналоговый амплитудный сигнал соответствующих параметров поступает на блок управления ecu absкоторый преобразует его к цифровому виду и на основании анализа принятой информации определяет частоту вращения каждого из колес.
Передние колесные датчики крепятся на поворотных кулаках в непосредственной близости от запрессованных в сборки наружных ШРУСов роторов. Датчики задних колес приболчены к держателям ступичных сборок, тогда как роторы встроены в ступицы. Электронный блок управления ecu abs Электронный блок управления, часто называемый также процессором, устанавливается в багажном отделении расшифровка блока предохранителей ниссан максима а32 модели и г.
Процессор продолжает функционировать и в процессе нормального движения транспортного расшифровка блока предохранителей ниссан максима а32, постоянно контролируя исправность состояния компонентов abs. Каждый раз при запуске двигателя происходит кратковременное включение контрольной лампы abs в приборном щитке автомобиля. Первый диагностический опрос состояния компонентов abs производится блоком управления, когда скорость движения транспортного средства достигает 6.
В случае выявления неполадок ecu обеспечивает включение контрольной лампы abs, одновременно в память процессора заносится соответствующий код неисправности, считывание которого в дальнейшем позволит определить источник отказа. Диагностика и восстановительный ремонт При выявлении процессором неполадок в системе в приборном щитке загорается и остается включенной контрольная лампа abs.
Описание ниссан цефиро а32
Блок предохранителей в салоне
Он находится с правой стороны от рулевой рейки, за крышкой. Больше информации в видео примере.
Таблица с описанием
p, blockquote 6,0,0,0,0 —>
Блок реле и предохранителей
p, blockquote 13,0,0,0,0 —>
| Charge | Зарядка аккмулятора от генератора |
| Fuse | Питание на предохранители b,d,e, f,60,61 ,62,63,64, 65,66 |
| Blower Motor Relay | Реле вентилятора кондиционера |
| Fuse 2,3 | Подача питания на Fuse 2,3 |
| Accessory Relay | Реле Accessory |
| Fuse 6,7,19,20,36 | Подача питания на Fuse 6,7,19, 20,36 (питание аксессуаров) |
| — | |
| COOL/F | Вентиляторы охлаждения (оба) , высокая скорость вращения |
| CIRCUIT BREAKER 1 | Подача питания на предохранитель — автомат |
| ABS | АБС |
| IGNITION SWITCH | Втягивающее реле стартера |
| Сигнал зажигания на ECM (блок управления двигателем) | |
| Инжекторы (форсунки) 6 штук | |
| Катушки зажигания 6 штук | |
| Активация всех аксессуаров при ACC | |
| ABS | Двигатель ABS CONTROL ACTUATOR |
| — | |
| NEXT FUSE | Подача питания на Fuse 10,11,22, 24,26,37, 38,39,40 |
| NEXT FUSE | Подача питания на Fuse 12,13,14, 15,16, 28,29 |
| H/LAMP | Лампа ближнего /дальнего света левая |
| F/FOG | Питание реле противотуманных ламп |
| H/LAMP | Лампа ближнего /дальнего света правая |
| Лампа индикации дальнего света | |
| COMM | Питание BSM |
| MAIN | Питание блока управления двигателя ECU |
| MAFS | Питание датчика расходометра воздуха |
| POS | Питание датчика положения коленвала |
| AAC/V | Двигатель холостого хода Idle Air Control |
| PGC/V | Двигатель очистителя-испарителя Evaporative Emission Canister Purge |
| MAIN | Питание блока управления двигателя ECU |
| EMNT | Питание блока Front Engine Mounting Control |
| — | |
| CHARGE | Питание регулятора напряжения генератора |
| A/C,M | Компрессор (система климат-контроля) |
| FICD | Соленоид (система климат-контроля) |
| AUDIO | Питание штатной музыки |
| F/FOG | Лампы противотуманных фар (левая и правая) |
| HORN | Гудок и реле гудка |
| ASCD | Питание кнопок управления круиз контролем |
| THEFT | Питание реле гудка штатной сигнализации |
| THEFT | Гудок штатной сигнализации |
| Питание реле гудка штатной сигнализации | |
| LIGHTING SWITCH | Питание включателя ламп габаритов (общий предохранитель на всю подсветку) |
| Fuse 5,18 | Питание на предохранители 5 и 18 |

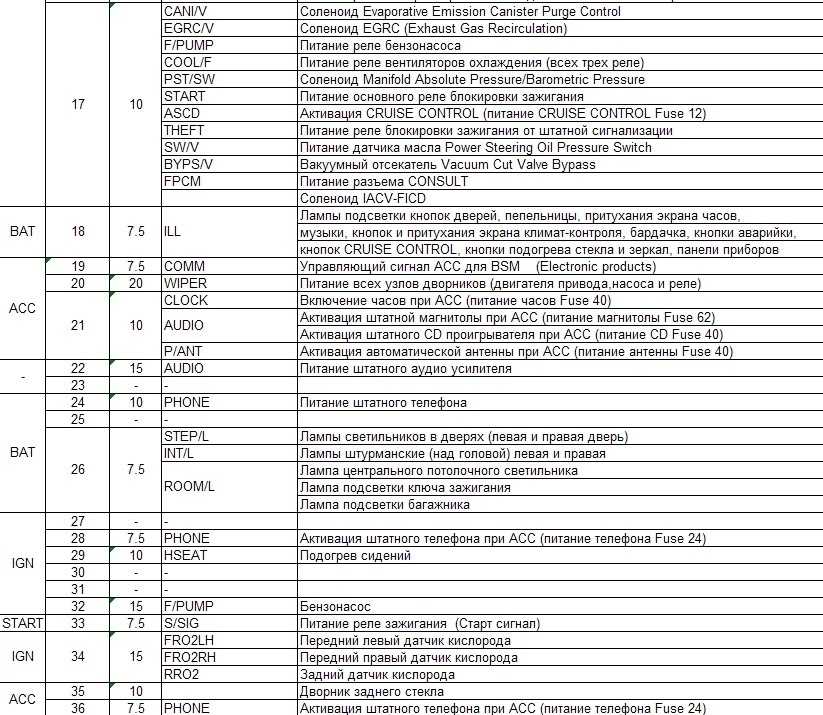

предохранители ниссан цефиро а32 а33 и блоки реле с описанием назначения
1 10А AIR BAG подушки безопастности
2 15А Вентилятор (система климат-контроля)
3 15А Вентилятор (система климат-контроля)
4 7,5А Управляющий сигнал IGNITION для TRANSMISSION CONTROL MODULE
A/T Control (переключение дросельной заслонки)
5 7,5А Лампы габаритов PARKING LAMP (обе)
Лампы габаритов TAIL (четыре) (эти лампы гибридные со стоп лампами)
Лампы габаритов передние боковые MARKER LAMP (две)
Лампы габаритов задние боковые MARKER LAMP (две)
Лампы подсветки номерного знака (две)
Управляющий сигнал для BSM об освещении
6 15А Прикуриватель
7 10А Электропривод стекол зеркал
Подогрев зеркал
8 15А Телевизор
9 10А Запасной
10 15А Лампы стоп сигнала гибридные
Лампа дополнительного стоп сигнала (под задним стеклом)
Управляющий сигнал для блока ABS
11 10А Лампы поворотников, генератор мигания, аварийка
Питание реле Multi-Remote Control (при его наличии)
12 7,5А Круиз контоль
Питание реле подогрева заднего стекла и реле подогрева зеркал
Активация люка крыши (включение реле люка) (питание люка Fuse «f»)
Управляющий сигнал IGNITION для BSM
13 10А Лампа индикации заряда
Управляющее напряжение на генератор
Лампы индикации аварий и предупреждений на панели приборов
Лампа индикации круиз контоля
Лампа индикации OD OFF
Питание спидометра и одометра
Лампа сигнализации AIR BAG
Переключатель режимов АКПП (INHIBITOR SWITCH)
Лампы сигнализации движения задним ходом
Лампа индикации ABS
Лампа индикации MALFUNCTION
14 7,5А Лампы поворотников и генератор мигания
15 10А Питание блока управления ABS
16 7,5А Органы управления климат-контролем
Активация системы климат-контроля
Питание реле компрессора и соленоида системы климат-контроля
17 10А Соленоид Evaporative Emission Canister Purge Control
Соленоид EGRC (Exhaust Gas Recirculation)
Питание реле бензонасоса
Питание реле вентиляторов охлаждения (всех трех реле)
Соленоид давления в коллекторе
Питание основного реле блокировки зажигания
Активация круиз кантроля
Питание реле блокировки зажигания от штатной сигнализации
Питание датчика масла Power Steering Oil Pressure Switch
Вакуумный отсекатель Vacuum Cut Valve Bypass
Питание разъема CONSULT
Соленоид IACV-FICD
18 7,5А Лампы подсветки кнопок дверей, пепельницы, притухания экрана часов,
музыки, кнопок и притухания экрана климат-контроля, бардачка, кнопки аварийки,
кнопок CRUISE CONTROL, кнопки подогрева стекла и зеркал, панели приборов
19 7,5А Управляющий сигнал ACC для BSM (Electronic products)
20 20А Питание всех узлов дворников (двигателя привода,насоса и реле)
21 10А Включение часов при ACC (питание часов Fuse 40)
Активация штатной магнитолы при ACC (питание магнитолы Fuse 62)
Активация штатного CD проигрывателя при ACC (питание CD Fuse 40)
Активация автоматической антенны при ACC (питание антенны Fuse 40)
22 15А Питание штатного аудио усилителя
23 —
24 10А Питание штатного телефона
25 —
26 7,5А Лампы светильников в дверях (левая и правая дверь)
Лампы штурманские (над головой) левая и правая
Лампа центрального потолочного светильника
Лампа подсветки ключа зажигания
Лампа подсветки багажника
27 —
28 7,5А Активация штатного телефона при ACC (питание телефона Fuse 24)
29 10А Подогрев сидений
30 —
31 —
32 15А Бензонасос
33 7,5А Питание реле зажигания (Старт сигнал)
34 15а Передний левый датчик кислорода
Передний правый датчик кислорода
Задний датчик кислорода
35 —
36 7,5А Активация штатного телефона при ACC (питание телефона Fuse 24)
37 15А Электрозамок открытия багажника
38 20А Подогрев заднего стекла
39 20А Подогрев заднего стекла
40 7,5А Питание часов (активация fuse 21)
Питание штатного CD проигрывателя
Питание дистанционного управления
Питание модуля управления передачей
Питание автоматической антенны
Питание зуммера
Питание светодиода индикатора штатной сигнализации
Питание системы климат-контроля
Встроенный предатчик
Питание KEY SWITCH для BSM
Питание спидометра и одометра
