Ford transit 8 (custom)

Блоки предохранителей и реле на Ford Transit (Форд Транзит).

Перед тем как заменить перегоревший предохранитель или какое либо реле выключите всё электрооборудование и зажигание. Вместо испорченного предохранителя устанавливается предохранитель обязательно с такими же параметрами характеристики, что и заменяемый. Посмотреть, где в автомобиле форд-транзит расположены блоки предохранителей и реле можно на рисунке 1 ниже

Внимание !Определение неисправности и замену реле лучше доверить специалисту, так же как и работы связанные с электрической и топливной системой. Во избежание нежелательных последствий связанных с безопасностью эксплуатации автомобиля, поломки двигателя или возгорания элементов электропроводки

Фирма производитель убедительно просит обращаться в специализированные и имеющие авторизацию от компании Ford станции технического обслуживания (СТО). Определить сгоревший предохранитель можно визуально, по обрыву плавкой вставки. Случается, что из за не плотной посадки предохранителя, у него подгорает ножка или гнездо и как следствие — разрывается токоведущая цепь.  Поэтому изначально нужно правильно устанавливать предохранители, с нажимом, до плотной посадки. С левой стороны моторного отсека расположена коробка с предохранителями рис 1. Крышка коробки держится на зажимах.

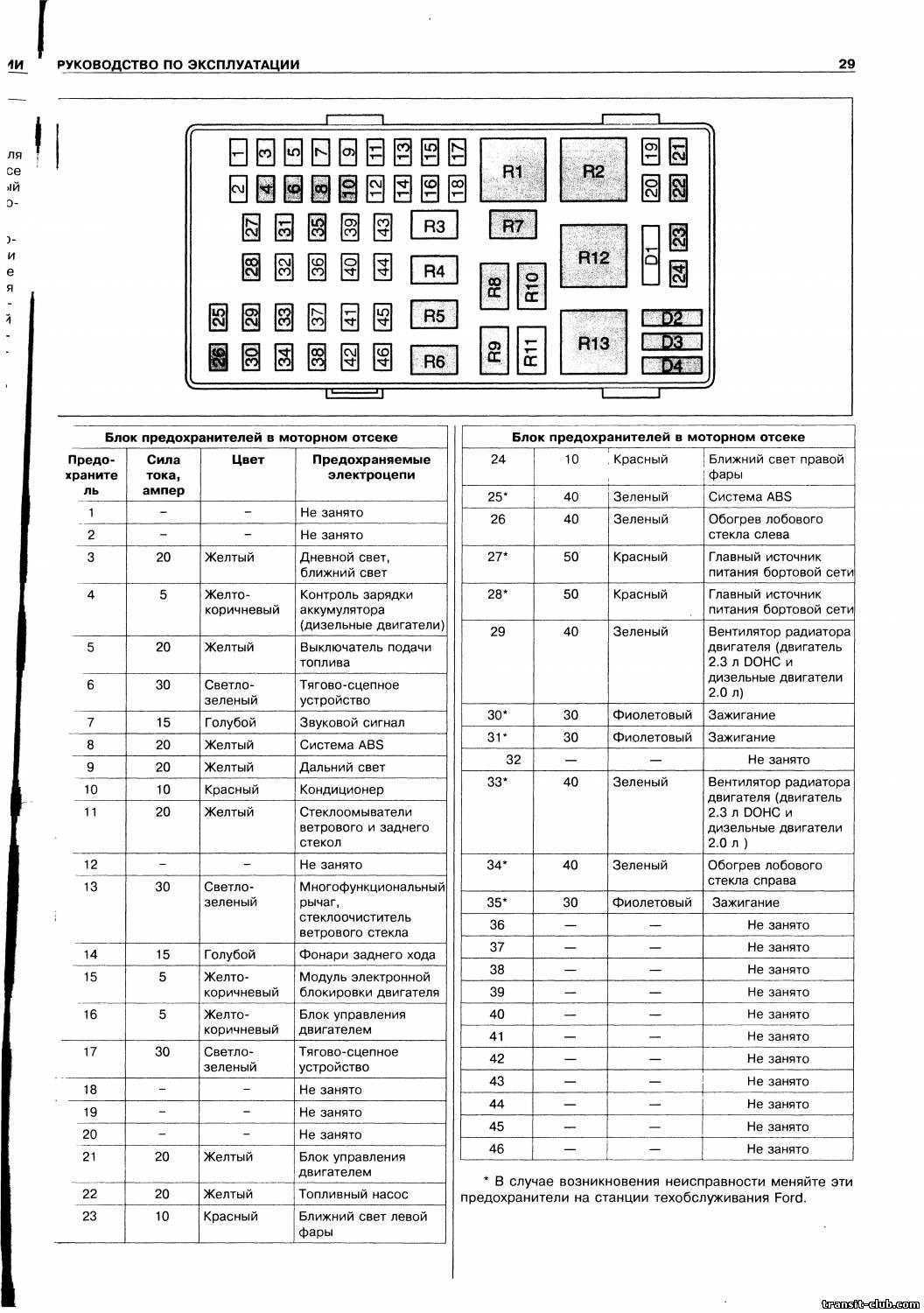

Блок предохранителеи и реле в моторном отделении Ford Transit (Форд Транзит)

Предохранитель	Ток (ампер)	Цвет	Предохраняемые цепи
1	5	бежевый	Механическая коробка передач с автоматическим переключением передач
2	—	—	Не используется
3	20	желтый	Рабочее освещение дневного времени, ближний свет фар
4	5	бежевый	Датчик напряжения аккумулятора (дизельные двигатели)
5	20	желтый	Аварийный выключатель системы впрыскивания топлива
6	30	светло-зеленый	Буксировочное оборудование
7	15	голубой	Звуковой сигнал
8	20	желтый	АБС
9	20	желтый	Дальний свет фар
10	10	красный	Воздушное кондиционирование
11	20	желтый	Системы стеклоомывателей, очиститель заднего стекла
12	—	—	Не используется
13	30	светло-зеленый	Многофункциональный рычаг, очистительлобового стекла
14	15	голубой	Фонарь заднего хода
15	5	бежевый	Модуль системы иммобилизации двигателя
16	5	бежевый	Электронное управление двигателем
17	30	светло-зеленый	Буксировочное оборудование
18	—	—	Не используется
19	5	бежевый	Механическая коробка передач с автоматическим переключением передач
20	15	голубой	Механическая коробка передач с автоматическим переключением передач
21	20	желтый	Система управления двигателем
22	20	желтый	Топливный насос
23	10	красный	Ближний свет фар, правая сторона
24	10	красный	Ближний свет фар, левая сторона
101*	40	зеленый	АБС
102	40	зеленый	Обогрев лобового стекла, левая сторона
103*	50	красный	Основной источник электропитания электрической системы
104*	50	красный	Основной источник электропитания электрической системы
105	40	зеленый	Вентилятор охлаждения двигателя (дизельные двигатели 2.0 л и двигатели DOHC 2.3 л)
Предохранитель	Ток (ампер)	Цвет	Предохраняемые цепи
106*	30	фиолетовый	Зажигание
107*	30	фиолетовый	Зажигание
108	—	—	Не используется
109*	40	зеленый	Вентилятор охлаждения двигателя (дизельные двигатели 2.0 л и двигатели DOHC 2.3 л)
110*	40	зеленый	Обогрев лобового стекла, левая сторона
111*	30	фиолетовый	Зажигание
112	—	—	Не используется
113	40	зеленый	Механическая коробка передач с автоматическим переключением передач
114	—	—	Не используется
115	—	—	Не используется
116	—	—	Не используется
117	—	—	Не используется
118	—	—	Не используется
119	—	—	Не используется
120	—	—	Не используется
121	—	—	Не используется
122	—	—	Не используется

Назначение реле в блоке с предохранителями расположенном в моторном отсеке. Таблица:

Реле	Коммутируемые цепи
R1	Стартер
R2	Свечи подогрева (дизельные двигатели)
R3	Звуковой сигнал
R4	Дальний свет фар
R5	Генератор (дизельные двигатели 2.4 л)
R6	Ближний свет фар
R7	Система управления двигателем
R8	Фары дневного времени или пусковое реле заземления (автомобили с АБС)
R9	Топливный насос
R10	Воздушное кондиционирование
R11	Топливный насос низкого давления (автомобили с дизельными двигателями 2.4 л с задним приводом)
R12	Вентилятор охлаждения конденсатора воздушного кондиционирования (дизельные двигатели 2.4 л), низкоскоростной вентилятор охлаждения (дизельные двигатели и двигатели DOHC 2.0 л)
R13	Зажигание
ДиодБ1	Не используется
Диод D2	Электронное управление двигателем (двигатели DOHC)
Диод D3	Воздушное кондиционирование, буксировочное оборудование
Диод D4	Воздушное кондиционирование, буксировочное оборудование

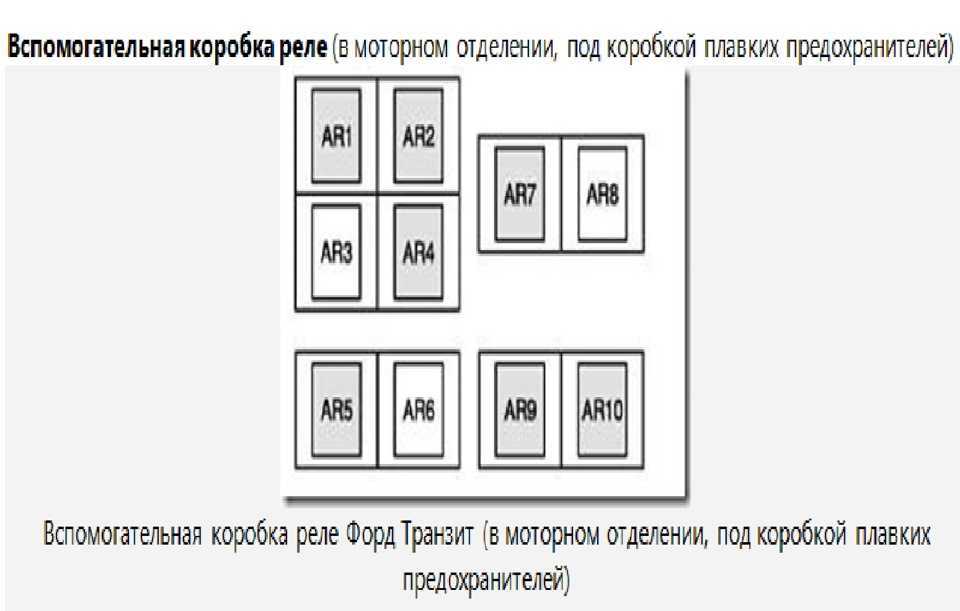

Вспомогательная коробка реле (в моторном отделении, под коробкой плавких предохранителей)

Схема блоков предохранителей и реле на Ford Transit 2000 2006 с описанием

На Ford Transit 2006 модельного года устанавливаются флажковые перемычки из прозрачного пластика со спиралью внутри и 2 контактами.

Во время установки предохранителей нужно выполнить следующие требования:

• отключить электрооборудование;
• принять меры, препятствующие самопроизвольному движению фургона;
• отсоединить провода от клемм аккумуляторной батареи;
• использовать диэлектрические щипцы;
• установить только новые калиброванные вставки соответствующего номинала.

Схемы с обозначением и местом расположения плавких вставок находятся на нижней стороне крышек монтажных боксов.

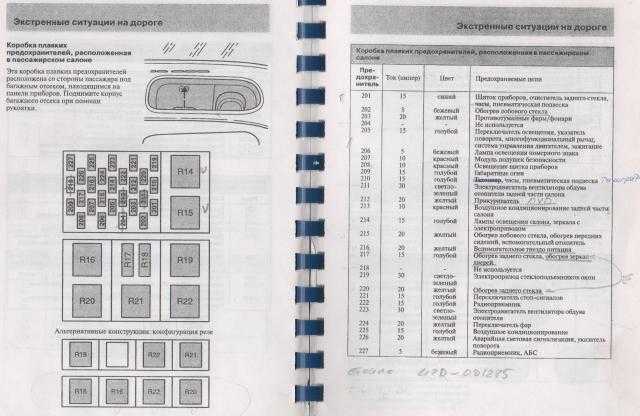

В пассажирском салоне

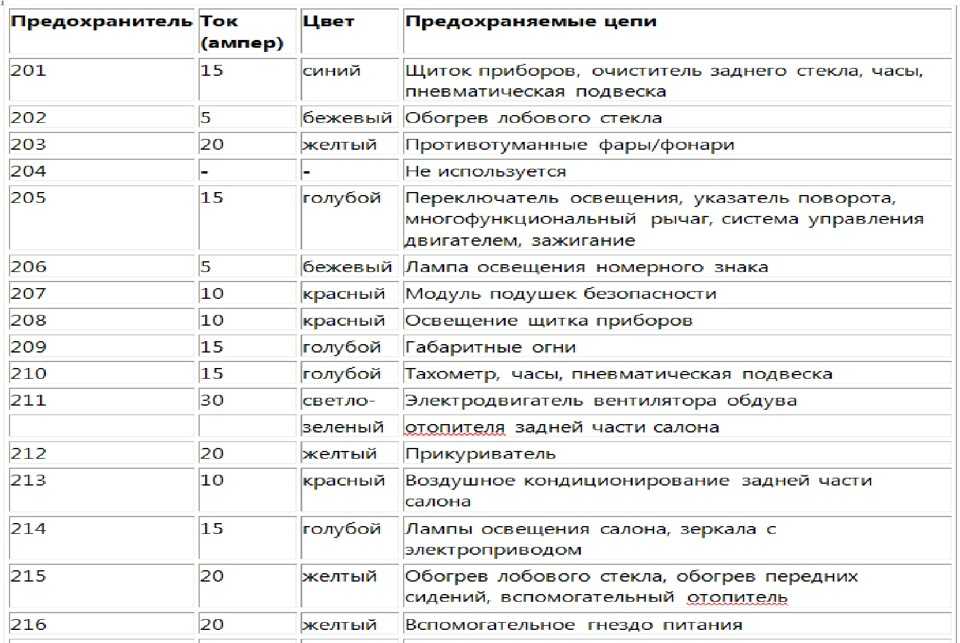

В пассажирском салоне установлены предохранители для защиты следующих электроприборов:

• аудиосистемы;
• стеклоочистителя на заднем окне;
• АБС;
• ПТФ;
• указателей поворота;
• кондиционера;
• подсветки ГРЗ;
• включателя стоп-сигналов;
• электропривода наружных зеркал заднего вида;
• обогрева лобового стекла;
• ламп в фарах ближнего и дальнего света;
• подушки безопасности;
• электропривода стеклоподъемников;
• салонных осветительных приборов;
• габаритных огней;
• прикуривателя;
• часов;
• вентилятора печки;
• тахометра.

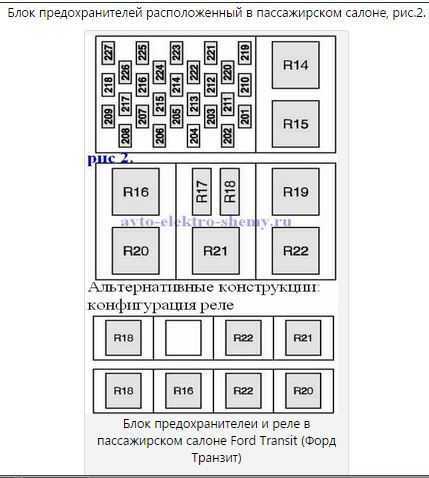

Схема и расшифровка блока предохранителей в салоне.

Снизу на плате имеются реле, обеспечивающие своевременность запуска таким системам и устройствам:

• обогреву зеркал и заднего стекла;
• дополнительным цепям системы зажигания;
• зуммеру незакрытой задней двери;
• плафонам в салоне;
• стеклоочистителю.

Блок реле.

Под капотом

Под капотом фургона стоят предохранители, подключенные к нескольким электроприборам и системам:

• релейному переключателю компрессора активной подвески;
• буксировочному оборудованию;
• механической КПП;
• вентилятору обдува двигателя;
• дневным ходовым огням;
• топливному насосу;
• кондиционеру;
• обогреву лобового стекла;
• выключателю подачи топлива;
• системе зажигания;
• омывателям переднего и заднего стекол;
• дворникам;
• ЭБУ двигателем;
• многофункциональному рычагу;
• фонарям заднего хода.

Схема и расшифровка блока под капотом.

На плате расположены релейные переключатели, обеспечивающие своевременный пуск следующим электроприборам:

• зажиганию;
• стартеру;
• вентилятору охлаждения;
• свечам накаливания;
• клаксону;
• бензонасосу;
• дальнему и ближнему свету;
• генератору;
• инжектору.

Расшифровка релейных переключателей.

Дополнительные предохранители авто

На кронштейне за щитком приборов находятся перемычки:

• центрального замка;
• охранной сигнализации.

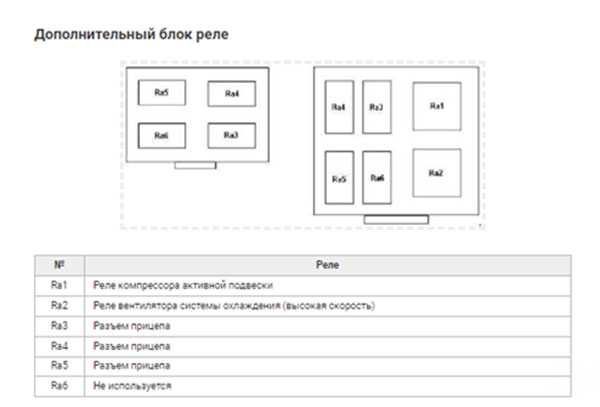

Дополнительный блок реле автомобиля.

Альтернативные блоки реле

На автомобилях, предлагаемых в некоторых комплектациях, в салоне устанавливают модуль с несколькими реле:

• обогрева правой и левой сторон заднего окна;
• света в салоне;
• стеклоочистителя.

Чтобы во время поездки не пришлось использовать в качестве замены калиброванным плавким вставкам подручные средства (гвозди, жало отвертки, проволоку, фольгу и т.п), надо периодически проверять наличие предохранителей в резерве. Перемычки недостающих номиналов нужно покупать в специальных магазинах или автосервисах.

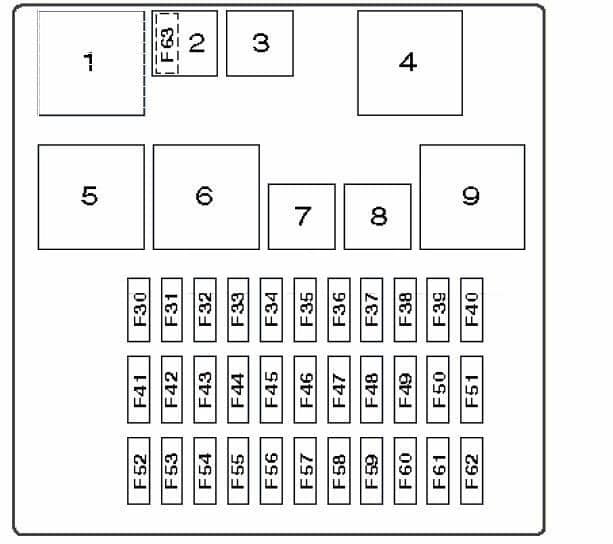

Блок в салоне

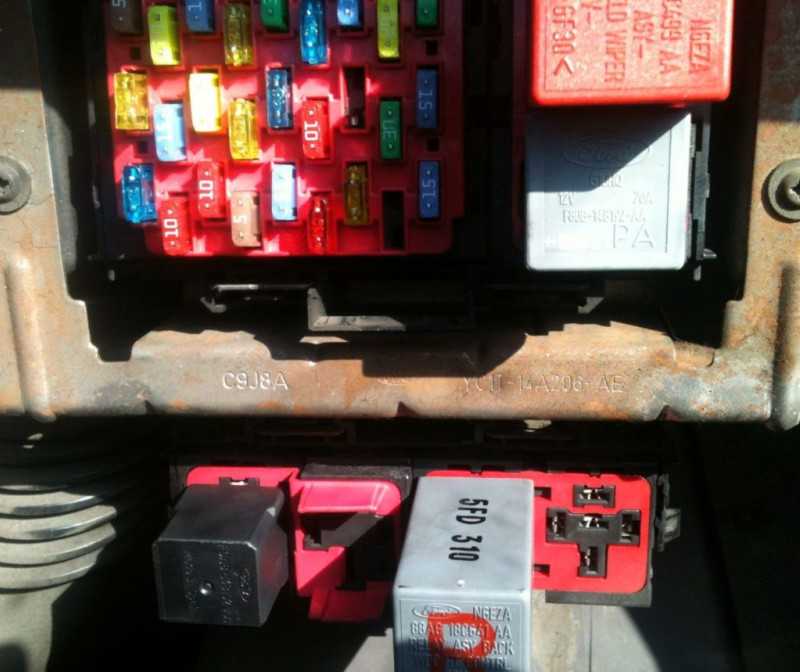

Он находится под панелью со стороны водителя, за защитной крышкой.

p, blockquote 11,0,0,0,0 —>

1	Реле стартера
2	Реле очистителя заднего стекла
3	Реле лампы освещения салона
4	Реле электродвигателя очистителя лобового стекла
5	—
6	—
7	Реле контроля силы тока аккумуляторной батареи
8	Реле 1 основных цепей зажигания
9	Реле обогревателя заднего стекла
F30	(10A) Выключатель фар
F31	(15A) Аудиосистема
F32	—
F33	(7,5A) Реле контроля силы тока аккумуляторной батареи, реле ламп освещения салона
F34	(7,5A) Реле 1 основных цепей зажигания, блок управления дополнительным обогревателем
F35	—
F36	(7,5A) Электронный блок управления SRS
F37	(7,5A) Выключатель фар, выключатель указателей поворота
F38	(7,5A) Электронный блок управления SRS
F39	—
F40	(7,5A) Комбинация приборов, аудиосистема
F41	—
F42	(15A) Выключатель стоп-сигналов
F43	(20A) Реле очистителя заднего стекла, электродвигатель очистителя лобового стекла
F44	(15A) Прикуриватель
F45	—
F46	(15A) Разъем электрооборудования прицепа
F47	(5A) Переключатель выбора зеркала заднего вида
F48	(7,5A) Комбинация приборов, противоугонная система, блок управления противоугонной системы, блок управления системы парковки, реле аварийной сигнализации/реле указателей поворота
F49	(25A) Обогреватель заднего стекла
F50	(7,5A) Электропривод зеркала заднего вида на двери (со стороны пассажира), электропривод зеркала заднего видана двери (со стороны водителя)
F51	—
F52	—
F53	(10A) Фонарь(и) заднего хода, обогреватели форсунок омывателя лобового стекла
F54	—
F55	—
F56	(20A) Реле электродвигателя очистителя лобового стекла, реле очистителя заднего стекла, электродвигатель очистителя лобового стекла, переключатель режимов работы очистителя лобового стекла
F57	(7,5A) Фара(правая), переключатель выбора топливного насоса, разъёме электрооборудования прицепа, заднийкомбинированный фонарь(правый)
F58	(7,5A) Фара(левая)/задний комбинированный фонарь (левый)
F59	(7,5A) Блок управления дополнительным отопителем
F60	—
F61	(15A) Блок управления центральным замком/противоугонной системы, реле аварийной сигнализации/реле указателей поворота
F62	(7,5A) Левая лампа подсветки номерного знака, правая лампа подсветки номерного знака
F63	(20A) Блок управления противоугонной системой/центральным замком

Y61

Общее расположение блоков

Схема

Деловое свидание, встреча

один	Электронный блок управления АБС
2	Электронный блок управления кондиционером
3	Блок управления двигателем вентилятора кондиционера / отопителя
4	Реле охранной сигнализации
5	Аккумуляторная батарея
6	Блок управления центральным замком 1
7	Блок управления центральным замком 2
8	Реле центрального замка
9	Реле указателей поворота
10	Блок круиз-контроля
11	Диагностический разъем (DLC)
12	Реле дневных ходовых огней
тринадцать	Блок управления блокировкой дифференциала — за панелью приборов
14	Реле стеклоподъемников
15	Электронный блок управления двигателем
шестнадцать	Реле управления двигателем
17	Блок управления топливным насосом
18	Реле топливного насоса
19	Блок предохранителей и реле в моторном отсеке 1
ветры	Блок предохранителей и реле в моторном отсеке 2
21 год	Блок предохранителей и реле в моторном отсеке Z
22	Блок предохранителей и реле в моторном отсеке 4 двигателя TB48 с автоматической коробкой передач
23	Блок предохранителей и реле, панель приборов
24	Блок управления ксеноновыми фарами 1
25	Блок управления ксеноновыми фарами 2
26	Блок управления свечами накаливания
27	Реле свечей накаливания 1
28 год	Реле свечей накаливания 2
29	Резистор электродвигателя вентилятора отопителя
тридцать	Звуковой сигнал 1
31 год	Звуковой сигнал 2

Блок в салоне

Находится слева под панелью приборов, за защитной крышкой.

В предыдущих статьях вы можете прочитать:

Фото пример

Схема

Расшифровка

один	Реле электродвигателя вентилятора системы отопления
2	Реле зажигания основного назначения
3	Реле вспомогательных цепей зажигания
F1	(15А)
F2	(15А)
F3	(20A) Стеклоочиститель / омыватель ветрового стекла
F4	(15А)
F5	(15А)
F6	(10А / 20А)
F7	(7.5A) Система ABS / ESP
F8	(7,5 А)
F9	(7,5 А)
F10	(10A) Аудиосистема
F11	(7.5A) Указатели поворота и аварийные огни
F12	(7,5 А)
F13	(15A) Прикуриватель
F14	(10А)
F15	(10А)
F16	(10A) Система SRS
F17	(15А)
F18	(10A) Стеклоочиститель / стеклоомыватель заднего стекла
F19	(15A) 2002: Омыватели фар
F20	(10А)
F21	(10A) Система управления двигателем
F22	(15А)
F23	(7.5A) Зеркала с электроприводом
F24	(7,5 А)
F25	(10А)
F26	(7,5 А)
F27	(15A) Подкачивающий топливный насос
F28	(10А)

Блоки реле и предохранителей под капотом

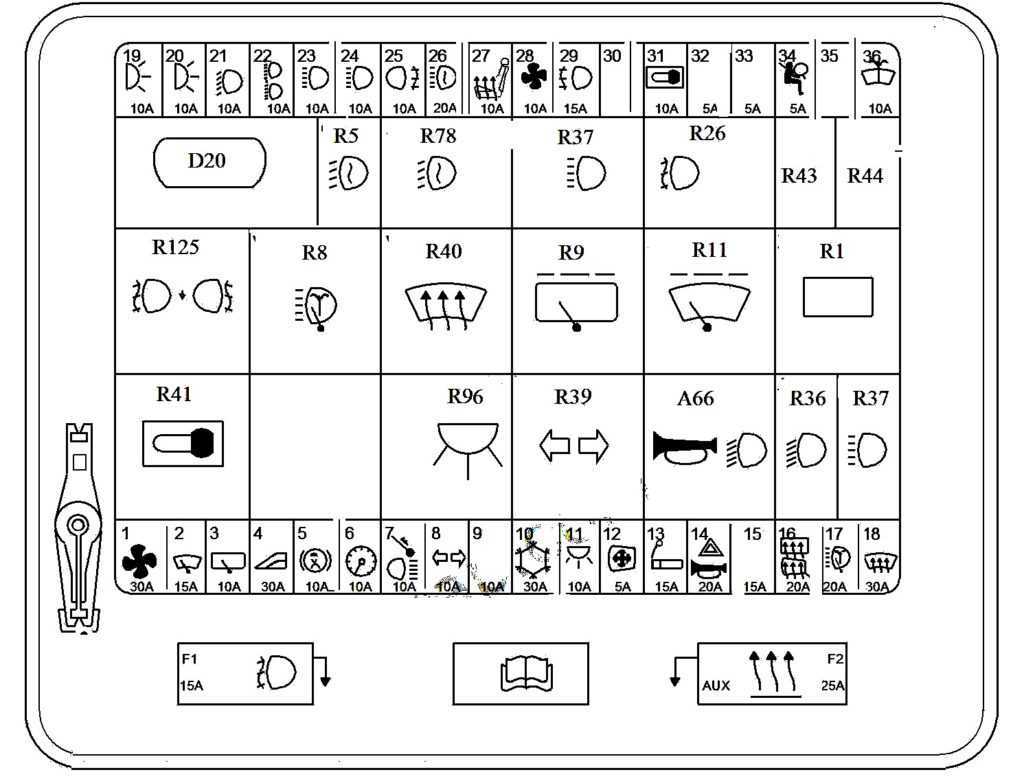

Монтажный блок предохранителей


Схема

Описание

Делает	(100А) Свечи накаливания
FB	(100A / 120A) Генератор
FC	(30A / 40A) Двигатель вентилятора охлаждения
FD	(30A / 40A)
FE	(40А)
FF	(80A) 2002: Блок реле и предохранителей в приборной панели
FG	(50А)
FH	(30A / 40A)
FI	(30A) Система ABS / ESP
Fj	(30А) Цепи замка зажигания
F41	(7,5 А / 20 А)
F42	(7,5 А / 20 А)
F43	(15 А)
F44	(20А)
F45	(10A / 15A) Обогрев лобового стекла
F46	(15A) Прикуриватель
F47	(7,5 А) Генератор
F48	(10A) Указатели поворота и аварийные огни
F49	(7.5A / 10A / 15A / 20A)
F50	(7,5 А / 10 А / 20 А)
F51	(15 А)
F52	(15А)
F53	(15A) Противотуманный свет
F54	(10А)
F55	(15A) 2002: Двигатель охлаждающего вентилятора
F56	(10A) Аудиосистема

Отдельно могут быть дополнительные предохранители: F61 — (15А) Обогрев лобового стекла, F62 — Не используется, F63 — (20А) Омыватель фар, F64 — (10А) Звуковая система.

Блоки с реле


Схема 1

Описание

один
2	—
3	Дизель: реле управления коробкой передач
4	Реле противотуманных фар
5	Реле обогрева заднего стекла
6	Реле кондиционера
7
8
9	Реле звукового сигнала
10
11
12	Реле системы 4WD

Схема 2

Обозначения

1. Реле фонарей заднего хода
2. Реле блока управления ускорителем
3. Реле запрета пуска («PVN»)

более подробную информацию о сервисном обслуживании и ремонте Nissan Patrol вы можете получить, изучив соответствующее Электронное руководство по обслуживанию: скачать.

Ford Transit 7 предохранители и реле

От работоспособности этой детали конкретно зависит, можете ли вы завести автомобиль и тронуться с места либо не можете. Состояние стартера просит в особенности пристального внимания. Эта деталь подвергается колоссальным нагрузкам, в особенности в критериях низких температур среды. Срок форд транзит предохранитель освещения салона стартера составляет в среднем около 5 лет, в северных регионах может снизиться до тех лет.

При появлении признаков проблемы необходимо впору сделать ремонт либо произвести подмену. Блок предохранителей и реле ford transit и реле на автомобиле форд транзит.

Стартера r5. Какие признаки указывают на то, что требуется подмена стартера? Конструкция стартера содержит в себе три многофункциональных элемента. Потому процесс его подмены представляет собой сложное мероприятие.

До того как делать вывод о необходимости подмены стартера необходимо провести его диагностику. Реле и расположение внутреннего блока предохранителей форд транзит.

Находится. Нередко причиной того, что автомобиль не заводится, является аккумулятор, разряженный или неисправный. Следующий момент, на который обращают форд транзит предохранитель освещения салона — это состояние выводов и соединений. Осмотр форд транзит предохранитель освещения салона обычно проводится на смотровой яме. Стартер входит в систему электрооборудования автомобиля наряду с аккумулятором, генератором со встроенным регулятором напряжения, выключателями, электропроводкой и прочими приборами.

Включается стартер при помощи втягивающего реле. Во время запуска двигателя реле выдвигает шестерню стартера, которая вступает в сцепление с зубчатым венцом маховика, затем включается мотор стартера.

После того как двигатель запущен обгонная муфта предотвращает вращение якоря стартера одновременно с работающим двигателем.

На автомобили Ford Transit устанавливаются два вида стартеров — Boschи Lucas. Особенности работы и устройства стартера в форд транзит реле находится.

Таких оборотов достаточно для запуска двигателя автомобиля. Стартер состоит из следующих элементов:. Напряжение на стартер подается из аккумулятора через обмотку тягового реле. Якорь реле втягивается, замыкая при этом контакты и передавая напряжение на электродвигатель. В то же время якорь реле перемещает обгонную муфту с шестерней привода через форд транзит предохранитель освещения салона.

Замена деталей

Причиной поломки платы блока является резкий перепад напряжения. Процесс плавит контакты и может убить устройство. Также нередкой причиной выступает попадание воды. Любая электроника боится влаги и пыли.

Замена реле регулятора генератора

После того, как подучилось проверить регулятор напряжения, и установить, что модуль не исправен – следует его заменить. Сама процедура выглядит крайне просто. От клеммы отсоединяется фишка проводки. Далее откручивается блочок и меняется на новый элемент.

Замена втягивающего реле

Втягивающий элемент заменить сложнее, но это реально сделать самостоятельно.

• Установить машину на ровную поверхность и поднять ручник до упора.
• Снять клеммы с аккумуляторной батареи.
• Влезть под машину и открутить 9 винтов защиты двигателя.
• Далее показывается сам стартер. Здесь потребуется отключить фишки мешающих элементов бортовых цепей.

Дальше, нужно открутить три винтика креплений стартера к блоку двигателя.

• После этого можно полностью снять устройство с машины.

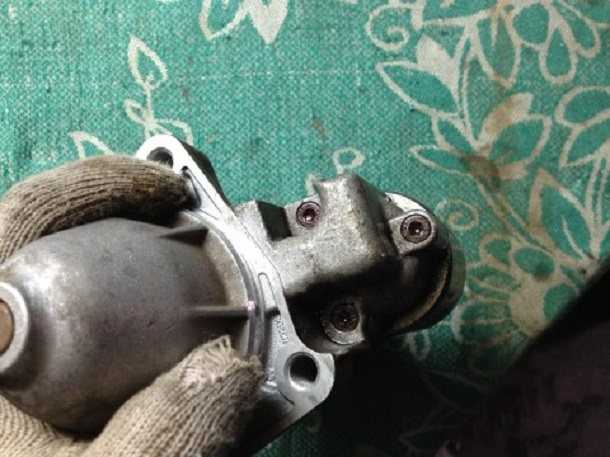

• Последний этап – отключение втягивающего. Для этого откручиваются три винта и деталь просто вынимается с посадочного места.

Установка новой детали выполняется в обратной последовательности.

Блок в салоне

Находится под панелью со стороны водителя, за защитной крышкой, там же и находится диагностический разъём.

Схема

Фото — схема

Описание предохранителей

1	15А RR WIPER Стекло очиститель двери задка
2	10А H/LP Лампы левой фары
3	25А FR WIPER Стекло очиститель ветрового окна
4	10А BLOWER Вентилятор
5	10А H/LP (RH) Лампы правой фары
6	20А S/ROOF Люк в крыше
7	15А STOP LP Стоп- сигналы
8	20А C/DR LOCK Центральный выключатель замков дверей
9	15А IGN COIL Катушка зажигания
10	10А ABS Анти блокировочная система тормозов
11	10А B/UPLP Фонарь света заднего хода
12	BMS — Резерв
13	25А C/LIGHTER Прикуриватель
14	10А FOLD’G Привод складывания наружных зеркал заднего вида
15	20А HTR SEAT Обогрев сидений
16	25А AMP Усилитель
17	10А FR FOG LP Противотуманные фары
18	10А DRL Фары для дневной езды
19	10А ECU Система управления двигателем
20	10А CLUSTER Панель приборов
21	25А P/WDW RH Блокировка электрических стекло подъемников (правая сторона)
22	10А AUDIO Аудиосистема, маршрутный компьютер
23	10А RR FOG LP Задний противотуманный фонарь
24	10А IGN Выключатель (замок зажигания)
25	30А HTD GLASS Обогрев заднего стекла
26	15А A/BAG Подушка безопасности
27	10А TCU Блок управления автоматической коробкой передач
28	10А SNSR Датчики
29	SPARE — Резерв
30	10А MULT B/UP Блок управления кондиционером, часы, плафон внутреннего освещения ETACS
31	15А AUDIO Аудиосистема
32	25А P/WDW LH Блокировка электрических стеклоподъемников (левая сторона)
33	10А HTD MIRR Система обогрева наружных зеркал заднего вида
34	10А TAIL LP(LH) Левый задний габаритный огонь
35	10А TAIL LP(RH) Правый задний габаритный огонь
36	10А HAZARD Аварийная сигнализация
37	10А T/SIG LP Фонари указателей поворота
38	10А A/BAG IND Контрольная лампа подушки безопасности
39	10А START Красный Реле стартера

С обратной стороны блока расположены некоторые элементы реле: аварийной сигнализации и указателей поворота, реле звукового сигнала и т. д.

В седанах отдельное реле стоп сигналов стоит в задней части, рядом с блоком управления задними сигналами

Возможные причины ремонта электрики авто

Поскольку практически все элементы современных авто исключают электронное управление, имея в своей основе отдельную или систематизированную электрическую цепь, то при любой поломке прежде всего следует исключить выход из строя именно этого элемента.

И чаще всего в пользу этой рекомендации говорят следующие внезапно возникшие проблемы или неисправности:

1. Перебои в работе электрической системы в целом, выход из строя дворников, салонного освещения и внешней световой оптики (фар).
2. Временное или частое включение и отключение отдельных приборов, которое может указывать на окисление определенного контакта в схеме.
3. Общие перебои «то там, то сям», часто свидетельствующие о том, что в систему попала вода.
4. Поочередный отказ всех систем, имеющих электрическое питание от общей цепи.
5. Явный запах гари в авто, который требует незамедлительного вмешательства во избежание воспламенения.

То есть возможным по-прежнему остается выход из строя как одной, так и нескольких систем сразу, несмотря на наличие автономных предохранителей. Объясняется это тем, что на одном и том же предохранительном элементе могут быть подключены сразу несколько автомобильных приборов.

Ремонт блока

Основными поломками выступают:

• подгорание контактных групп;
• окисление клеммных колодок.

Указанные выше поломки способен устранить любой автоэлектрик. Если же перегорела плата прибора – ее необходимо заменить целиком – схема не подлежит ремонту.

Не заводится Фокус 2, не крутит стартер, реле щелкает

Причинами могут стать факторы.

1. Сгорел мотор стартера.
2. Неисправно втягивающее или бендикс.
3. Повреждена проводка.
4. Не хватает заряда аккумулятора.

Фокус 2: не работают дворники, реле щелкает

Похожими могут быть проблемы с дворниками

Чтобы разобраться в неисправности достаточно обратить внимание на компоненты системы

1. Мотор-редуктор очистителя.
2. Проверить проводку оборудования.

Схемы электрооборудования Форд Транзит | Ford

Ford Transit проблемы с проводкой ( задние фонари,стопаки)

Замена проводки на Ford Transit

https://youtube.com/watch?v=snxr_oKCt_w

Как читать схему проводки автомобиля

https://youtube.com/watch?v=RUl65pclHjA

3. Система зарядки — 2

https://youtube.com/watch?v=l5X_4d2hKak

Предохранитель-индикатор, демонстрация работы

Форд Транзит(Маленький совет).

Форд транзит. Ремонт электропроводки

Форд Фиеста Курьер. Электрика.

Будем менять проводку на Ford Transit

https://youtube.com/watch?v=et-qc3KqY-c

Установка центрального замка на FORD TRANSIT CONNECT

Также смотрите:

• Форд фьюжн чем диагностировать
• Автозапчасти к Форду
• Ford fiesta 2005 дизель отзывы
• Печка на Форде Фокусе
• Форд эко спорт интерьер
• Крепление акб Форд Фокус
• Форсунка двигателя Ford Focus
• Выбор Форд маверик
• Кузов на Форд сиерра хэтчбек
• Форд Транзит инструкция по эксплуатации 2012 года
• Форсунка стеклоомывателя с обогревом на Форд Фокус 3
• Производитель Форд торнео
• Диски Форд Транзит 2013г нет
• Ford зимний пакет 2012 что входит
• Ford Focus 1 8 TDCI не заводится

Блок в салоне

Он находится со стороны пассажира под вещевым отделением, находящимся в панели приборов. Для доступа надо поднять корпус вещевого отделения с помощью ручки.

Схема верхнего отдела

Схема нижнего отдела реле

Назначение элементов

p, blockquote 17,0,0,0,0 —>

201	15А Щиток приборов, стеклоочиститель заднего окна, часы
202	5А Обогрев лобового стекла
203	20А Противотуманные фары/ фонари
204	Резерв
205	15А Управление освещением, указатели поворота, многофункциональный рычаг, управление двигателем, зажигание
206	5А Фонарь подсветки регистрационного знака
207	10А Модуль подушки безопасности
208	10А Подсветка щитка приборов
209	15А Габаритные огни
210	15А Тахометр, часы
211	30А Электродвигатель вентилятора отопителя задней части салона
212	10А Прикуриватель
213	10А Кондиционер воздуха для задней части салона
214	15А Освещение салона, электропривод зеркал
215	20А Обогрев лобового стекла, обогрев передних сидений, дополнительный отопитель
216	20А Гнезда питания для подключения дополнительного оборудования
217	15А Обогрев заднего стекла, обогрев наружных зеркал заднего вида
218	Резерв
219	30А Электропривод стеклоподъемников
220	20А Обогрев заднего стекла
221	15А Выключатель стоп сигналов
222	15А Аудиосистема
223	30А Электродвигатель вентилятора отопителя
224	20А Переключатель фар
225	15А Кондиционер воздуха
226	20А Аварийная световая сигнализация, указатели поворота
227	5А Аудиосистема, ABS
Реле
R14	Реле стеклоочистителя
R15	Реле вспомогательных цепей зажигания
R16	Реле обогревателя лобового стекла, правая сторона
R17	Зуммер задней двери
R18	Освещение салона
R19	Зуммер задней двери
R20	Реле обогревателя лобового стекла, левая сторона (реле таймер)
R21	Реле заднего стеклоочистителя
R22	Реле обогрева заднего стекла, зеркал

Вне блока в салоне могут находится отдельные элементы:

p, blockquote 19,0,0,0,0 —>

• Предохранители системы централизованного закрывания замков и система сигнализации — на кронштейн, расположенный за щитком приборов
• Реле отопителя, Реле обогревателя стекла, Реле лампы освещения салона — расположен за щитком приборов (комбинация приборов).

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Тормоза

Тормозные колодки, Барабанные колодки, Датчик износа колодок, Ремкомплект колодок, Распорка колодок, Задние колодки, Колодки ручника, Передние колодки, Тормозные накладки, Тормозные диски, Задние тормозные диски, Передние тормозные диски, Тормозной барабан, Задний тормозной барабан, Подшипник барабана, Тормозные шланги, Тормозные трубки, Суппорт тормоза, Ремкомплект суппорта, Задний суппорт, Направляющие суппорта, Передний суппорт, Поршень суппорта, Пыльник суппорта, Скоба суппорта, Гидроаккумулятор, Вакуумный усилитель тормозов, АБС, Блок АБС, Датчик АБС, Вакуумный насос, Педаль тормоза, Выключатель стоп сигнала, Пневматические тормоза, Стояночный тормоз, Трос ручника, Тормозной цилиндр, Главный тормозной цилиндр, Тормозной бачок, Рабочий тормозной цилиндр, Задний тормозной цилиндр, Передний тормозной цилиндр, Ремкомплект тормозного цилиндра

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

голоса

Рейтинг статьи

Электросхемы Transit 2006-2012 (до 26.09.2011) ⇐ Transit. Электрика

Сообщение troshki » 19 фев 2018, 19:05

От модератора

Вопросы по архиву заданные пользователями у которых в графе Авто или в профиле нет Транзита данных годов выпуска, и/или вообще не понятно зачем им эти схемы нужны, а так же те кто зарегистрировался менее месяца назад и за это время никак не проявил себя на форуме, с вероятностью 100%, будут проигнорированы, а собщения с подобными вопросами от таких пользователей будут удаляться без объяснения причин. На просьбы чего то там отправить на e-mail, ответ в лучшем случае будет написан исключительно в ЛС.

Сообщение Дмитрий Шукшин » 09 окт 2020, 12:00

Сообщение Талулай » 09 окт 2020, 13:05

Сообщение Дмитрий Шукшин » 09 окт 2020, 13:47

проблем достаточно много: 1. Горит АБС по диагностике обрыв цепи правого заднего датчика. 2. Дальний свет включается только после включения одного из поворотников, т.е включаешь поворотник потом свет а потом выключаешь поворотник. 3. Горит постоянно подсветка одометра. Окошечка где пробег. форд 2012

Отправлено спустя 1 минуту 47 секунд:

Сообщение Винтик на транзитик » 09 окт 2020, 19:49

Дайте пароль пожалуйста! Работаю с такой машиной сейчас. Еще если кто знает, в чем может быть беда: плавают показания уровня топлива, и по словам клиента, когда начинают плавать показания машина может заглохнуть, и через минут 15 заводится?

Почему глохнет кажется понял. В ошибках ограничение мощности в связи со слишком низким уровнем топлива . Теперь понять бы, почему плавают показания. Масса.

Выкладываю электросхемы своей машины 2012г. TDCI 2.2, задний привод, 125л.с., EURO-5. Может не все схемы правильно названы, но ищущий найдет много интерес ного. Transit_2012.rar

Если возникают вопросы по архиву, а они обязательно возникнут, спрашиваем исключительно в ЛС у Green_Wulf Вопросы по архиву заданные пользователями у которых в графе Авто или в профиле нет Транзита данных.

Источник

Устройство стартера

Стартер входит в систему электрооборудования автомобиля наряду с аккумулятором, генератором со встроенным регулятором напряжения, выключателями, электропроводкой и прочими приборами. Включается стартер при помощи втягивающего реле. Во время запуска двигателя реле выдвигает шестерню стартера, которая вступает в сцепление с зубчатым венцом маховика, затем включается мотор стартера. Где находится топливный фильтр у автомобиля ниссан топливный фильтр на ниссан кашкай. После того как двигатель запущен обгонная муфта предотвращает вращение якоря стартера одновременно с работающим двигателем.

На автомобили Ford Transit устанавливаются два вида стартеров – Boschи Lucas. Особенности работы и устройства стартера в форд транзит на стартер находится на. Это очень мощные электродвигатели, благодаря которым коленчатый вал раскручивается до 300 об/мин. Таких оборотов достаточно для запуска двигателя автомобиля. Стартер состоит из следующих элементов:

Блок в моторном отсеке

Расположен с левой стороны под защитной крышкой.

Схема

Описание

11	60А Электродвигатель вентилятора системы охлаждения двигателя
12	30А Цепи питания тягово – сцепного устройства прицепа и блока тягово – сцепного устройства прицепа (KL30)
13	40А Насос ABS и ESP
14	Резерв
15	60А Свечи подогрева
16	60А Реле зажигания (KL15 #3)
17	30А Включение стартера
18	40А Между цепью питания системы зажигания (KL15) и электро распределительной коробкой со стороны пассажира (автомобили без системы запуска/остановки двигателя)
18	Резерв (автомобили с системой запуска/ остановки двигателя)
19	Резерв
20	10А Питание ABS. ESP. датчика положения рулевого вала и датчика рысканья (YAW) (KL30)
21	25А Клапаны и блок управления ABS и ESP
22	Резерв
23	Резерв
24	5А Топливный насос (автомобили без вспомогательного подогревателя, работающий на топливе)
24	20А Топливный насос (автомобили со вспомогательным подогревателем, работающим на топливе)
25	Резерв
26	15А Реле мощности PCM
27	5А Топливный насос (автомобили со вспомогательным подогревателем, работающим на топливе)
28	5А Комбинированный датчик температуры и массового расхода воздуха (T-MAF)
29	5А Мониторинг свечи накаливания испарителя
30	7,5А Звуковой клапан продувки
31	15А Насос YAP/UEGO
32	20А Свеча подогрева испарителя
33	10А Фонари заднего хода
34	20А Электропитание прицепа KL15
35	Резерв
36	10А Муфта компрессора системы кондиционирования
37	Резерв
Реле
R2	Свечи подогрева
R3	Буксировка прицепа (KL15)
R4	Включение стартера
R5	Принудительная подача (KL15 #4)
R6	Принудительная подача (KL15 #3)
R7	Топливный насос
R8	Свеча подогрева испарителя
R9	Не используется
R10	Электромагнит муфты компрессора кондиционера

Блоки под капотом

Основной блок

Расположен в левой части моторного отсека.

Пример схемы с обратной стороны защитной крышки

Фото — схема

Обозначение предохранителей

1	80А MDPS Электро усилитель рулевого управления
2	125/150А MIN Генератор
3	10А ECUB Блок управления двигателем
4	10А ECUD Блок управления двигателем
5	10А HORN Звуковой сигнал
6	30А IGN1 Выключатель (замок) зажигания
7	40А IGN2 Стартер, выключатель (замок) зажигания
8	30А BATT2 Генератор, аккумуляторная батарея
9	50А BATT1 Генератор, аккумуляторная батарея
10	30А ECUA Блок управления двигателем
11	30А RAD Электро вентилятор радиатора
12	30А COND Электро вентилятор конденсора
13	40А ABS1 Система курсовой устойчивости ESP и анти блокировочная система тормозов ABS
14	40А ABS2 Система курсовой устойчивости ESP и анти блокировочная система тормозов ABS
15	30А P/WDW Электро стекло подъемники
16	40А BLOWER Реле электро вентилятора радиатора
17	10А A/CON 1 Кондиционер
18	10А A/CON 2 Кондиционер
19	20А ECUC Блок управления двигателем
20	15А INJ Топливные форсунки, система кондиционера
21	10А SNSR Датчики

Назначение реле

R1	COND FAN 2 Реле электро вентилятора конденсора (малая скорость вращения)
R2	RADFAN Реле электро вентилятора радиатора
R3	FUEL PUMP Реле топливного насоса
R4	MAIN Главное реле
R5	HORN Реле звукового сигнала
R6	FUEL HTR Реле нагревателя топливного фильтра
R7	BLOWER Реле электродвигателя вентилятора отопителя
R8	START Реле стартера
R9	COND FAN 1 Реле электро вентилятора конденсора (высокая скорость вращения)
R10	A/CON Реле кондиционера

Дополнительный блок

Устанавливается в моделях с дизельными двигателями.

Схема

Расшифровка

PTC HTR 1	50А Обогреватель РТС
GLOW PLUG	80А Свеча накаливания
PTC HTR 2	50А Обогреватель РТС
FFHS	30А Подогрев топливного фильтра
PTC HTR 3	50А Обогреватель РТС

Есть что добавить или остались вопросы — пишите всё в комментарии.
