Предохранители mazda 2 / demio (dy), 2003 — 2007

Блок под капотом

Вторая часть предохранителей расположена в передней части авто. В машине, выпущенной после 2013 года, предохранители расположены справа перед водителем около ребра. Закрыты они массивным кожухом, который закреплен на кронштейны и заглушки. На внутренней стороне крышки блока есть полезный список обозначений.

В Мазде постарше, а именно выпуска позднее 2009 года, найти предохранители под капотом можно почти там же. Кожух имеет меньшие размеры и не так выделен по сравнению с общей плоскостью расположения механизмов. Напротив водительского сиденья под капотом виден синий бак, буквально под ним и поместились все предохранители. Заглушка расположена сзади, что немного затрудняет доступ к кожуху. У первого поколения Мазды предохранители расположены в этой же зоне, но крышка блока еще более миниатюрная и плоская.

В целом процедура замены предохранителей будет абсолютно несложной даже для тех автовладельцев, которые не привыкли открывать капот вообще. Стандартные обозначения помогут понять, что именно нужно сменить.

( 1 оценка, среднее 5 из 5 )

Расположение блоков управления Мазда 5

Описание

1 Блок управления кондиционером (в панели управления отопителем) 2 Датчиков немного света (система кондиционирования) 3 Резистор электродвигателя вентилятора отопителя/ кондиционера (автоматическое управление температурой) — пространство для ног пассажира 4 Рези тор электродвигателя вентилятора отопителя/ кондиционера (ручное управление температурой) – пространство для ног водителя 5 Блок антенны, перед, (система «keyless entry») 6 Блок антенны, в салоне (система «keyless entry») 7 Блок антенны, задний (система «keyless entry») 8 Блок антенны, задняя дверь (система «keyless entry») 9 Датчик удара (SRS), передний 10 Датчик изменения объема (противоугонная система), передний — с люком 11 Датчик изменения объема (противоугонная система), передний — без люка 12 Датчик изменения объема (противоугонная система), задний 13 Звуковой сигнал противоугонной системы- левая часть багажного отделения 14 Подавитель помех (аудиосистема) — левая часть багажного отделения 15 Аккумуляторная батарея 16 Блок управления сигналом системы центрального замка 17 Диагностический разъем (DLC) 18 Блок управления электро оборудованием левой задней двери — левая часть багажного отделения 19 Блок управления электро оборудованием правой задней двери — правая часть багажного отделения 20 Блок управления электроприводом стекло подъемника (в переключателе на двери водителя) 21 Блок управления электро двигателем вентилятора системы охлаждения 22 Блок предохранителей /реле, моторный отсек 23 Блок предохранителей /реле приборная панель 24 Блок управления ксеноновыми фарами, левый 25 Блок управления ксеноновыми фарами, правый 26 Насос омывателя фар 27 Звуковой сигнал (верхний) 28 Звуковой сигнал (нижний) 29 Блок управления иммобилайзером — в комбинации приборов 30 Кольцевая антенна иммобилайзера — возле замка зажигания 31 Датчик температуры воздуха в салоне 32 Реле указателей поворота — в многофункциональном блоке управления 33 Блок управления комбинацией приборов (в приборной панели) 34 Блок управления системы keyless entry 35 датчик света 36 Многофункциональный блок управления- функции: Противоугонная система, центральный замок, лампы наружного освещения,указатели поворота/аварийная сигнализация, противотуманные фонари, очиститель/ омыватель заднего стекла, очиститель/ омыватель лобового стекла 37 Антенна навигационной системы — за приборной панелью 38 Блок управления навигационной системой 39 Датчик температуры окружающего воздуха 40 Блок управления усилителем рулевого управления — в насосе усилителя рулевого управления 41 Электродвигатель насоса омывателя заднего стекла 42 Дополнительный предохранитель (бензин — 250А /Дизель — 450А) — распределение питания (системы зарядки и запуска) 43 Боковой датчик удара, передний левый — нижняя часть центральной стойки 44 Боковой датчик системы SRS, левый задний 45 Боковой датчик удара, передний правый — нижняя часть центральной стойки 46 Боковой датчик системы SRS, правый задний 47 Датчик положения рулевого колеса (система усилителя рулевого управления) — под рулевым колесом 48 Блок управления электроприводом люка 49 Электронный блок управления SRS 50 Датчик высоты положения кузова (задний)- на подвеске 51 Электронный блок управления КПП(АКПП) — в электронном блоке управления двигателем (дизель) 52 Электронный блок управления КПП (АКПП) — в электронном блоке управления двигателем (бензин) 53 Датчик скорости автомобиля- электронный блок управления ABS 54 Синтезатор голоса (навигационная система) 55 Зуммер (система “keyless entry») — за накладкой колесной арки переднего левого колеса 56 Датчик низкого уровня жидкости в бачке омывателя лобового стекла 57 Электродвигатель насоса омывателя лобового стекла 58 Датчик дождя (очиститель лобового стекла)

Блок предохранителей и реле, установленный в салоне автомобиля

Базовые концепты

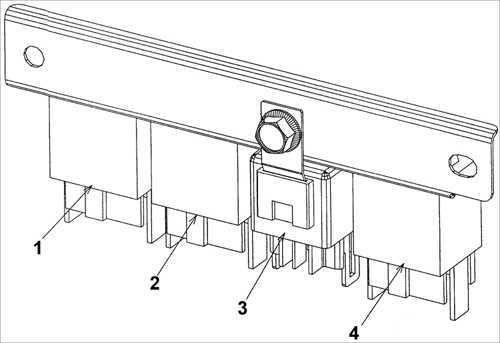

Блок реле

1 — реле вентилятора радиатора; 2 — реле обогрева заднего стекла;

3 — реле аварийного освещения; 4 — реле звукового сигнала.

Предохранители используются для размыкания цепи, когда ток достигает определенного значения, для защиты элементов и проводов, которые могут быть повреждены слишком большим током. Резкое повышение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием.

Медицинский осмотр

Блок реле установлен в салоне у основания стойки A. Общее реле установлено на кронштейне опоры магнитолы.

Инструкция по реализации

1. С помощью омметра проверьте проводимость предохранителей. 2. Если предохранитель перегорел, это означает короткое замыкание в цепи, которую он защищает. Перед заменой предохранителя определите и устраните причину короткого замыкания.

Предупреждение Предохранитель перегорает через 15 секунд, если ток, протекающий через предохранитель, превышает его номинал.

Предупреждение Убедитесь, что предохранитель надежно вставлен в розетку. Убедитесь, что номинал предохранителя соответствует цепи, которую он защищает. Перед снятием предохранителя выключите соответствующую цепь (или зажигание), затем снимите предохранитель с клемм. Внутри предохранителя должен быть виден провод; если предохранитель перегорел, провод порвался или оплавился. Всегда используйте предохранители правильного размера. Никогда не используйте предохранитель другого номинала и не заменяйте его чем-нибудь другим. Не заменяйте предохранитель более одного раза, не устранив источник проблемы

Ток, защищаемый предохранителем, указан в верхней части предохранителя — обратите внимание, что предохранители различаются по цвету для облегчения идентификации. Если предохранитель перегорел сразу после замены, не заменяйте его снова, пока не установите и не устраните причину неисправности. В большинстве случаев неисправность вызвана коротким замыканием из-за плохой изоляции

Если предохранитель защищает несколько цепей, попытайтесь найти цепь, которая перегорает предохранитель, включив каждую цепь по очереди (если возможно). Всегда держите в автомобиле запасной комплект предохранителей разного номинала

В большинстве случаев неисправность вызвана коротким замыканием из-за плохой изоляции. Если предохранитель защищает несколько цепей, попытайтесь найти цепь, которая перегорает предохранитель, включив каждую цепь по очереди (если возможно). Всегда держите в автомобиле запасной комплект предохранителей разного номинала.

Замена предохранителей на Mazda 3

Подготовительный этап: запасные предохранители, ветошь, отвертка, дополнительное освещение.

• Автомобиль Mazda 3 устанавливаем на ровную площадку, фиксируем задние колеса противооткатными башмаками;
• Открываем пассажирскую дверь, опускаем крышку вещевого ящика;
• Отщелкиваем корпус вещевого ящика, извлекаем его из штатного места;
• Отвинчиваем два винта, снимаем монтажный блок;
• Пластиковым пинцетом поочередно извлекаем модули, проверяем на исправность.

Для ускорения процесса поиска «нужного» модуля воспользуемся схемой на тыльной стороне крышки. В помощь мастеру указаны порядковые номера, маркировки, распиновка.

В завершение, собираем конструкцию в обратной последовательности.

Чтобы заменить модули в монтажном блоке моторного отсека, необходимо:

• Открыть капот, заглушить мотор;
• В левой части, за АКБ отщелкнуть крышку корпуса монтажного блока;
• Пинцетом извлечь предохранитель с нужным порядковым номером. При необходимости уточняем номер на тыльной стороне крышки;
• Заменяем неисправный элемент новым;
• Проверяем целостность реле – коммутатора, устанавливаем новое по мере необходимости.

Средний срок эксплуатации предохранителей отечественного производства 35 – 45 тыс. км. Импортные аналоги выхаживают на 7 – 10 тыс. дольше.

Блок предохранителей Mazda Demio 2

Рассмотрены автомобили Mazda 2, Mazda Demio, Mazda Verisa 2002, 2003, 2004, 2005, 2006, 2007 года выпуска.

Расположение блока предохранителей Mazda Demio, Mazda Verisa под капотом.

где находится блок предохранителей в моторном отсеке видео.

схема расположения предохранителей в блоке Mazda Demio.

на внутренней стороне нанесена схема расположения предохранителей и реле, а также их номинал и обозначение.

Электродвигатель вентилятора конденсатора

Предохранитель для различных цепей

Обогреватель стекла задней двери

Система управления двигателем

Стоп-сигналы и звуковой сигнал

Предохранитель для различных цепей

Электрический привод дроссельной за­слонки

Предохранитель для различных цепей

Антиблокировочная система тормозов (ABS)*

Антиблокировочная система тормозов (ABS)*

Система управления двигателем

Система управления двигателем

Дальний свет (левая фара)

Дальний свет (правая фара)

Ближний свет (левая фара)

Ближний свет (правая фара)

Реле:

R2 — реле №1 вентилятора системы охлаждения,

R3 — реле кондиционера,

R4 — реле электродвигателя вентилятора отопителя,

R5 — реле обогревателя заднего стекла,

R6 — реле стартера,

R7 — реле топливного насоса,

R8 — реле ближнего света фар,

R9 — реле дальнего света фар,

R10 — главное реле,

R11 — реле №2 вентилятора системы охлаждения,

R12 — реле противотуман­ных фар

Расположение монтажного блока предохранителей и реле в моторном отсеке Mazda 2.

Дополнительная система отопления

Электродвигатель вентилятора отопи­теля

Электронный блок управления КПП

Система управления двигателем

Обогреватель стекла задней двери

Антиблокировочная система тормозов

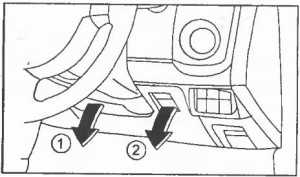

Монтажный блок предохранителей в салоне Mazda Demio, Mazda Verasa.

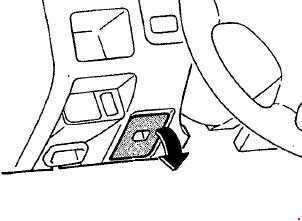

Расположение блока Verasa.

Расположение блока Demio.

где находится блок предохранителей Mazda Demio видео.

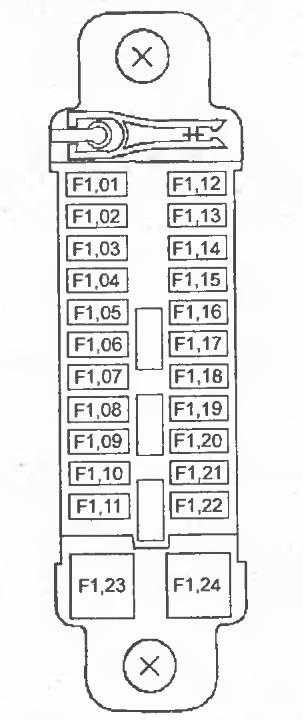

схема расположения предохранителей в блоке.

схема предохранителей на крышке блока.

Освещение салона, подсветка багажного отделения, магнитола*

Розетка для подключения дополнитель­ного оборудования (Mazda Verisa)

Электропривод боковых зеркал заднего вида*, магнитола*

Стеклоочистители и омыватели

Система активной безопасности (подушки безопасности)

Система управления двигателем

Блок управления АКПП* (Mazda Demio)

Габаритные огни, подсветка номерного знака

Освещение салона, подсветка комбина­ции приборов

Электромагнитная муфта компрессора кондиционера

Стеклоочиститель и омыватель стекла задней двери*

Фонарь заднего хода

Люк* (Mazda Demio)

Расположение блока предохранителей в салоне Mazda 2.

Электропривод боковых зеркал заднего вида

Стеклоочистители и омыватели

Система активной безопасности

Система управления двигателем

Блок управления КПП

Фонари заднего хода

Подсветка комбинации приборов

Электромагнитная муфта компрессора кондиционера

Стеклочиститель и омыватель стекла задней двери

Обогреватель стекла задней двери

Расположение дополнительного блока в салоне Mazda 2.

Электронный блок управления двигате­лем и КПП

Датчик расхода воздуха, система управ­ления двигателем

Датчик расхода воздуха, система управ­ления двигателем

Обогреватель боковых зеркал заднего вида

Дальний свет (правая фара)

Дальний свет(левая фара)

Ближний свет (правая фара)

Ближний свет (левая фара)

Расположение реле.

1 — монтажный блок в подкапотном пространстве, 2 — реле №1 вентилятора системы охлаждения, 3 — реле кондиционера, 4 — реле электродвигателя вентилятора отопителя, 5 — реле обогревателя заднего стекла, 6 — реле стартера, 7 — реле топливного насоса, 8 — реле ближнего света фар, 9 — реле дальнего света фар, 10 — главное реле, 11 — реле №2 вентилятора системы охлаждения, 12 — реле противотуман­ных фар, 13 — монтажный блок под панелью приборов со стороны перед­него пассажира (реле электродвигателя очистителя лобового стекла, реле режима работы очистителя лобового стекла на высокой скорости, реле электронасоса омывателя лобового стекла, реле электродвигателя очи­стителя заднего стекла, реле электронасоса омывателя заднего стекла, реле габаритов, реле звукового сигнала), 14 — прикуриватель, 15 — датчик наличия ключа в замке зажигания, 16 — замок зажигания.

Источник статьи: http://avtoblokrele.ru/mazda/blok-predohranitelej-mazda-demio-2.html

Схема предохранителей Mazda Demio DW (1996-2002)

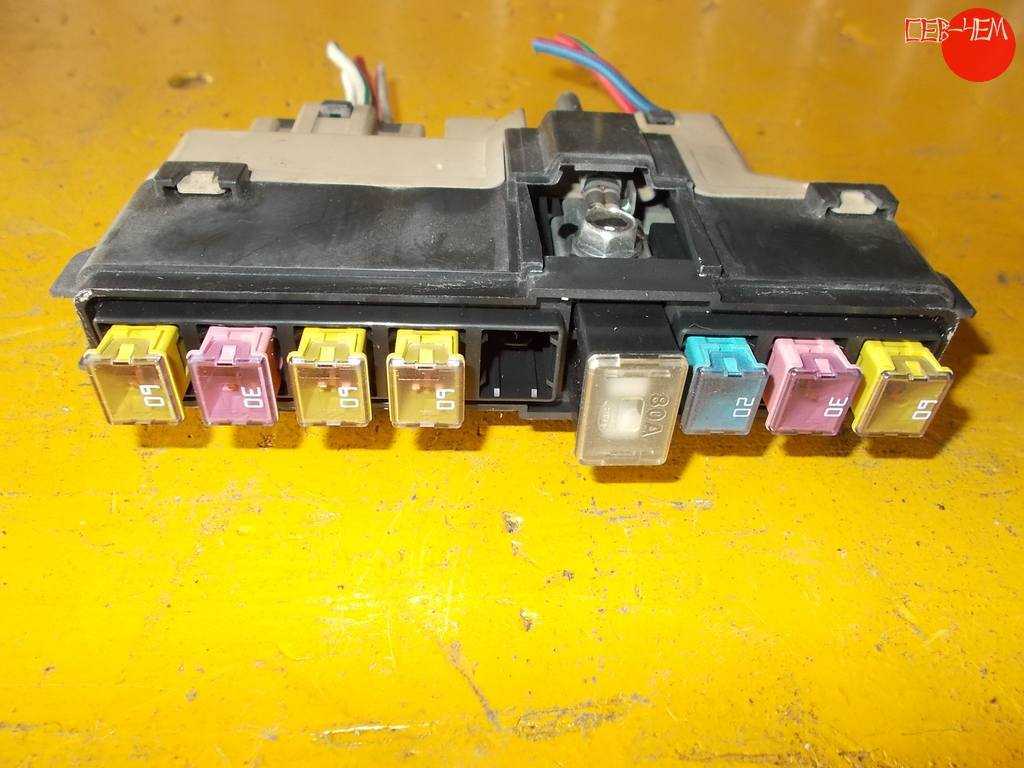

Блок предохранителей в моторном отсеке

№	Обозначение	А	Назначение
1	HEAD	20	Фары
2	INJ	30	Система впрыска топлива
3	MAIN	80	Главный предохранитель
4	IG KEY	60	Прикуриватель, двигатель, комбинация приборов, задний стеклоочиститель, обогрев заднего стекла, передний стеклоочиститель, люк, электростеклоподъемники, кондиционер
5	BTN	6040	Освещение салона, центральный замок, стоп-сигналы, габаритные огни

Блок предохранителей в салоне

Автомобили с левым рулем	Автомобили с правым рулем

№	Обозначение	А	Назначение
A	HEATER	40	Электродвигатель вентилятора отопителя
В*	FAN	30	Вентилятор системы охлаждения
С*	HAZARD	15	Аварийная сигнализация
C**	CIGAR	15	Розетки для подключения дополнитель­ных устройств, часы, магнитола, управ­ление зеркалами
D*	DEFOG	20	Обогрев заднего стекла
E*	M.DEF	10	Обогрев зеркал
E**	ILLUMI	10	Габариты, подсветка номера, стояноч­ные огни, подсветка комбинации прибо­ров
F	ABS	40	ABS
G*	SUN ROOF	15	Люк
G**	WIPER	20	Стеклоочистители и омыватели
H*	A/C	15	Кондиционер
H**	DEFOG	20	Обогрев заднего стекла
I*	WIPER	20	Стеклоочистители и омывател

Предохранители Мазда 3

Блоки предохранителей устанавливаются в двух местах: в пространстве под капотом и в салоне автомобиля. Элементы маркируются, в зависимости от максимально пропускаемой силы тока. В автомобилях Мазда 3 первого поколения предусмотрена следующая классификация от меньшего значения к большему:

Салонный блок предохранителей Мазда 3 первого поколения содержит 6 шлейфов, позволяющих подключить жгуты с проводами (по 3 с каждой стороны).

Предохранители, которые расположены под капотом, отвечают за стабильную работу вентилятора охлаждения двигателя, стартера, зажигания и других технически сложных элементов автомобиля. В салонном блоке расположены устройства, обеспечивающие работу прикуривателя, аудиосистемы, охранной сигнализации, подогревателя сидений и других элементов комфорта. Для удобства автовладельцев предусмотрена схема расположения предохранителей на крышке каждого из блоков.

Предохранители и реле под капотом

В отсеке для двигателя блок предохранителей и реле находится рядом с аккумулятром (АКБ).

Для того, чтобы добраться к «подкапотным» предохранителям и реле, нужно снять защитную пластиковую крышку потянув за фиксатор с боку монтажного блока и убрать ее в сторону.

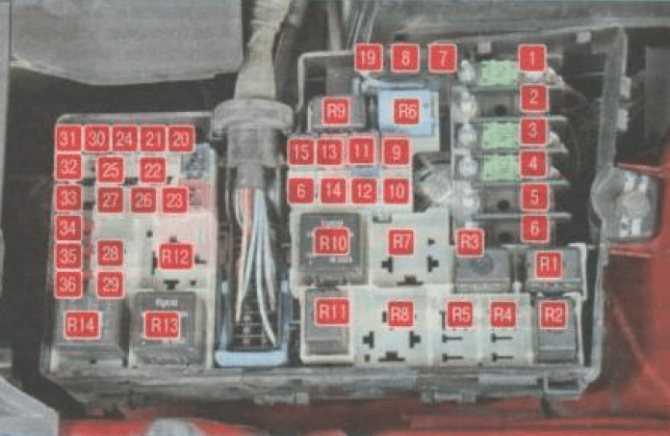

Общий вид блока под капотом Mazda 3 bk

Схема предохранителей и реле в моторном отсеке

№	Номинал	Защищаемая цепь
1	40 А	Вентилятор системы охлаждения (радиатора) (FAN)
2	80 А	Эклектрический насос Гидроусилителя руля (ГУР) (P/ST — EHPAS)
3	40 А	Разъем для диагностики, Аварийная сигнализауия (Аварийка), Передние дворники, передние стеклоомыватели, центральный замок, габариты (BTN)
4	40 А	Передние фары (HEAD)
5	80 А	Цепь PTC (ЭПВС, подогреватель воздуха салона) (На некоторых моделях)
6	(Пусто) либо 60 А	Пусто (Резерв); в более поздних моделях — Свечи накаливания на 60 А (GLOW)
7	30 А	Тормозная система (ABS, абс), сис-ма курсовой устойчивости (DSC) (противозаносная);
8	20 А	Тормозная система (ABS, абс), сис-ма курсовой устойчивости (DSC) (противозаносная);
9	30 А	Реле электронной системы управления двигателем
10	—	Пусто (Резерв)
11	30 А	Выключатель (замок) зажигания (цепи электропотребителей, активируемые при пуске зажигания и не отключаемые при включении стартера) (IG KEY1)
12	20 А	Втягивающее реле (муфта) стартера (STARTER)
13	30 А	Выключатель (замок) зажигания (цепи электропотребителей, активируемые при пуске зажигания и отключаемые при включении стартера) (IG KEY2)
14	30 А	Свечи накаливания (некоторые модели) (GLOW1)
15	40 А	Печка (салонный вентилятор) (HEATER)
16	30 А	Свечи накаливания (некоторые модели) (GLOW2)
17	40 А	Подогрев / Обогрев заднего стекла (электрический) (DEFOG)
18	30 А	Пусто (резерв); либо -Аудиосистема (для моделей оснащенных аудиосистемой BOSE) (AUDIO)
19	10 А	Тормозная система АБС (ABS), сис-ма курсовой (противозаносной) устойчивости (DSC);
20	15 А	Передние противотуманки ( фары противотуманные) (FOG)
21	15 А	Сигнал звуковой (гудок, клаксон) (HORN )
22	10 А	Дневные ходовые огни (DRL) на некоторых моделях
23	20 А	Омыватели передних фар (H/CLEAN)
24	15 А	Бензонасос (топливный насос) (F/PUMP)
25	10 А	(ГУР) Гидроусилитель руля (на некоторых моделях) (P/ST IG)
26	10 А	Электромагнитная муфта компрессора Кондиционера (A/C MAG)
27	10 А	Генератор (ALT/TCM 1GA)
28	10 А	Прикуриватель (GLOWSIG)
29	10 А	Питание дополнительных розеток авто (P.OUTLET)
30	10 А	Блок упарвления двигателем PCM, блок упр-ния дозированием и подачей топливной присадки (ENG+B)
31	15 А	Комбинация приборов: Лампы освещения в салоне (салонный свет, плафоны) (ROOM); МАГНИТОЛА (Аудиосистема)
32	10 А	Датчик концентрации кислорода (ENG BAR 4)
33	10 А	Датчик концентрации кислорода (ENG BAR 3)
34	10 А	Пред-тель форсунки, инжектор (EGI INJ)
35	10 А	Предохранитель Датчика массового расхода воздуха (ДМРВ) (ENG BAR 1)
36	10 А	(ЕГР) Система рицеркуляции выхлопных газов, клапан (ENG BAR 2)

Реле под капотом

№ на схеме	Защищаемая цепь
R1	Реле противотуманных фар (противотуманки) FOG
R2	Реле Сигнала (гудка, клаксона) (HORN)
R3	Реле Подогрева / обогрева заднего ветрового стекла (DEFOG)
R4	Реле ETV цепи
R5	Реле подогрева топлива для дизельных моделей (F/WARM)
R6	Реле Бензонасоса (топливного насоса) (CIRCUIT)
R7	Пусто (Резерв)
R8	Пусто (Резерв)
R9	Реле омывателей передних фар (H/CLEAN)
R10	Реле вентилятора климатич.сис-мы (печки) (HEATER)
R11	Реле Кондиционера (муфты, компрессора) (А/С)
R12	Пусто (Резерв)
R13	Реле стартера (втягивающее) (STARTER)
R14	Блок электронной сис-мы упр-ия двигателем (MAIN)
