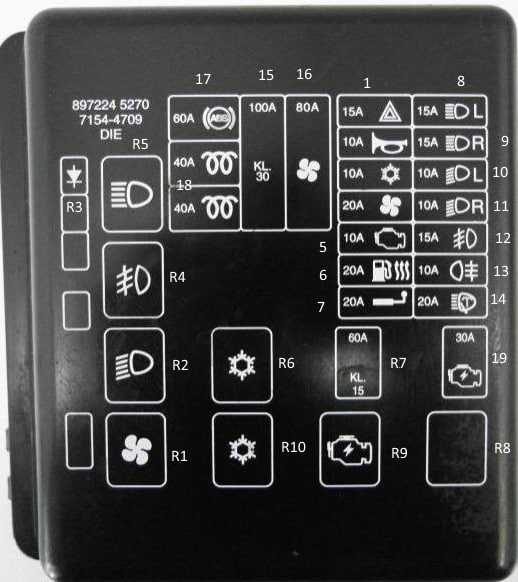

Блок предохранителей и реле
С обратной стороны защитной крышки вы найдете актуальную схему Вашего блока.
p, blockquote 9,0,0,1,0 —>
| R1 | Реле электродвигателя вентилятора системы охлаждения |
| R2 | Реле электродвигателя вентилятора системы охлаждения |
| R3 | Реле электродвигателя вентилятора системы охлаждения |
| R4 | Реле электромагнитной муфты компрессора кондиционера |
| R5 | Реле электродвигателя вентилятора системы охлаждения |
| R6 | — |
| R7 | Реле системы управления двигателем |
| R8 | Преобразователь сигнала датчика частоты вращения левого колеса – без ABS (кроме секвентальной МКПП) |
| R9 | Преобразователь сигнала датчика частоты вращения правого колеса — без ABS (c секвентальной МКПП) |
| R10 | Реле топливного насоса — бензин |
| R11 | Реле обогревателя заднего стекла |
| R12 | Реле насоса омывателя фар |
| R13 | Реле вспомогательных цепей зажигания |
| R14 | Реле стартера |
| R15 | Реле основных цепей зажигания |
| R16 | Реле задних противотуманных фонарей |
| R17 | Реле противотуманных фар |
| R18 | Реле габаритов — прав. |
| R19 | Реле дальнего света фар |
| R20 | Реле габаритов — лев. |
| R21 | Реле ближнего светофор |
| F1 | 7,5A Многофункциональный блок управления |
| F2 | 7,5А Управление двигателем |
| 3 | 7,5A Многофункциональный дисплей, аварийная сигнализация, звуковой сигнал, иммобилайзер, комбинация приборов |
| 4 | 5А Лампа подсветки номерного знака |
| 5 | 20A Электропривод стеклоподъемников |
| 6 | 10A Автоматическая коробка передач |
| 7 | 30A Омыватели фар |
| 8 | 10A Стартер |
| 9 | 20A Дополнительный отопитель, система управления двигателем, реле топливного насоса |
| 10 | 10A Звуковой сигнал |
| 11 | 15A Многофункциональный блок управления |
| 12 | 20A Аудиосистема, многофункциональный дисплей |
| 13 | 10A Противоугонная система |
| 14 | 7,5A Электропривод зеркал заднего вида |
| 15 | 10A Омыватели лобового стекла |
| 16 | 5А Лампы освещения салона |
| 17 | 20A Многофункциональный блок управления |
| 18 | 20A Люк |
| 19 | 5А Противоугонная система |
| 20 | 20А Электропривод стеклоподъемников |
| 21 | Резерв |
| 22 | 5А Многофункциональный блок управления |
| 23 | 20A Очиститель лобового стекла |
| 24 | 5А Иммобилайзер, комбинация приборов, лампы освещения салона, рулевое управление с усилителем, многофункциональный дисплей |
| 25 | 5/10A Стоп-сигналы |
| 26 | 20/25A Предохранитель прикуривателя |
| 27 | 15А Подогреватель сидений |
| 28 | 15А Подогреватель сидений |
| 29 | 20A Омыватели лобового стекла |
| 30 | 15A Система управления двигателем — бензин |
| 31 | 15А Система кондиционирования |
| 32 | 5А Антиблокировочная система тормозов (ABS), обогреватель заднего стекла |
| 33 | 7,5/15А Модуль управления двигателем |
| 34 | 30A Подогреватель топлива (дизель) |
| 35 | 5А Аудиосистема, электропривод стеклоподъемников, люк |
| 36 | 10A Левая фара — ближний свет |
| 37 | 10A Правая фара-ближний свет |
| 38 | 5А Лампы переднего левого габарита /заднего левого габарита |
| 39 | 5А Лампы переднего правого габарита /заднего правого габарита |
| 40 | 10А Стоп сигналы |
| 41 | 15A Противотуманные фары |
| 42 | 10А Задние противотуманные фонари |
| 43 | 10A Левая фара — дальний свет |
| 44 | 10A Правая фара-дальний свет |
| 45 | 30А Система кондиционирования |
| 46 | 20А Управление двигателем |
| 47 | 30A Обогреватель заднего стекла |
| 48 | 30А Стартер |
| 49 | 50А Усилитель рулевого управления |
| 50 | 40A Антиблокировочная система тормозов (ABS) |
| 51 | 60A Секвентальная механическая КПП — бензин |
| 52 | 30A Электродвигатель вентилятора системы охлаждения — бензин c кондиционером |
| 53 | 30A Электродвигатель вентилятора конденсатора кондиционера — бензин |
| 54 | 60A Коробка передач |
Технические характеристики
Второе поколение Опеля Корса предлагалось с шестью четырехцилиндровыми бензиновыми и двумя дизельными двигателями. Рабочий объем бензиновых агрегатов равен 1.0 – 1.6 литра, а мощность – от 45 до 106 лошадиных сил (крутящий момент – от 82 до 148 Нм). Дизельные моторы имеют объем 1.5 и 1.7 литра и выдают 67 и 60 «лошадей» соответственно (132 и 112 Нм пикового момента). Совместно с двигателями трудится либо 5-ступенчатая «механика», либо 4-диапазонный «автомат». На Opel Corsa B установлена независимая, пружинная подвеска и спереди, и сзади. На управляемых передних колесах применены дисковые тормозные механизмы, а на задних – барабанные. Хэтчбек Опель Корса В (второго поколения) – это компактный и юркий автомобиль с приемлемой динамикой и азартным рулевым управлением. Машина экономична и неприхотлива к качеству топлива, однако расходники стоят дороговато, особенно сравнивая с отечественными моделями.
Opel Corsa 1.2 65hp AT 1999 г.
Хэтчбек, 1.2 л, бензин, 65 л.с.,автомат Пробег 177000 км
ОБЩЕЕ ВПЕЧАТЛЕНИЕ
Машинка у меня три года. Общие впечатления — все устраивает. Динамичная, со светофора многих оставляет позади. По трассе 140 идет уверенно.
ДОСТОИНСТВА
Маневренная,экономичная,без наворотов,удобно парковаться в городе, дешевые запчасти и в наличии любые! Очень вместительная-ехали в деревню втроем+стиральную машину везли.
НЕДОСТАТКИ
Жаль что в нее положено лить 95 бензин, хотя бывало заливал и 92, разницы не почувствовал, но все равно стараюсь лить 95!
Opel Corsa 1.4 60hp MT 3d 1998 г.
Хэтчбек, 1.4 л, бензин, 60 л.с.,автомат Пробег 250000 км
ОБЩЕЕ ВПЕЧАТЛЕНИЕ
приобрел авто для жены, однако сам с удовольствием двигаюсь на нем по городу. расход бензина порядка 6-8 л. на 100 км. динамика разгона в городе достаточная, вполне комфортабельна. однако запчасти ужасно дорогие. вот и не знаешь где найдешь, где потеряешь. вроде вполне экономичная машина, но если что полетит, то туши свет. основной радиатор около 22000 тенге, рулевая тяга 3000 тенге. но машина в принципе радует. простая как велосипед. жена на ней хоть ездить научилась. советую новичкам.
НЕДОСТАТКИ
хозяйин (девушка) до этого совсем не ухаживал за машиной. радиатор протекал, рулевая тяга стучала, багажник гремел. на все-про все затратил около 30000 тенге, вместе с заменой масдо коробки, двигателя и т.д..

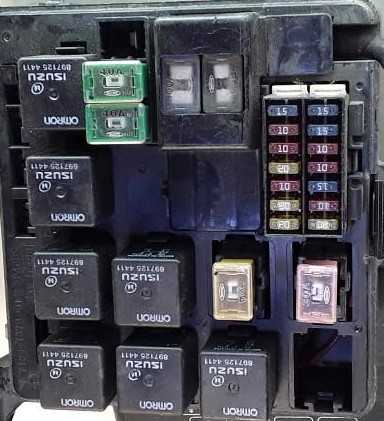

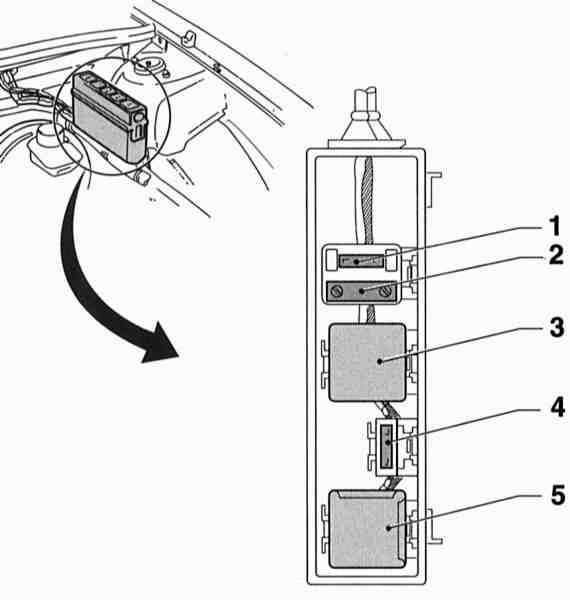

Блок под капотом
Находится в левой части подкапотного пространства. Актуальная схема будет нанесена на крышку.
Вариант 1
Схема
Описание
- Предохранитель подогрева топливного фильтра дизельного двигателя
- Предохранитель свечей накаливания дизельного двигателя
- Реле подогрева топливного фильтра дизельного двигателя
- Предохранитель клаксона и системы противоугонной сигнализации
- Реле компрессора К/В

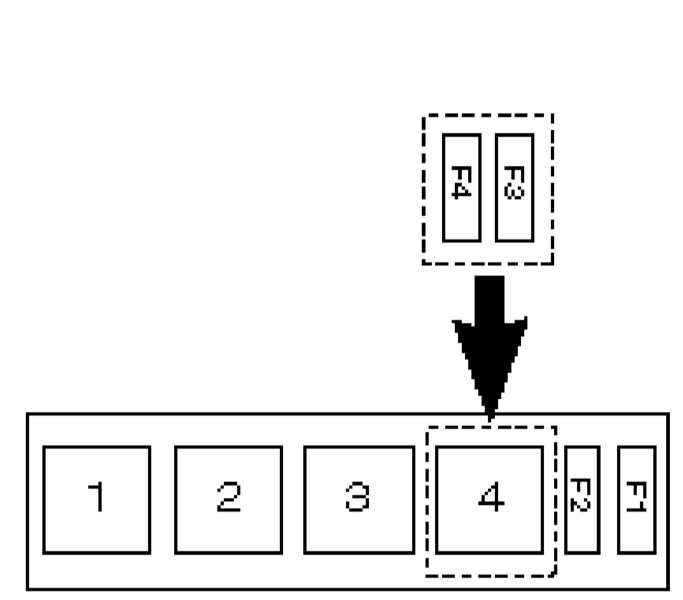

Вариант 2
Фото – пример
Схема
Обозначение
- F1 – F2 Воздушный насос системы подмешивания воздуха в выхлоп
- F3 Предохранитель подогрева топливного фильтра дизельного двигателя
- F4 Предохранитель свечей накаливания дизельного двигателя
- 1 Реле компрессора К/В
- 2 Реле I вентилятора конденсатора К/В
- 3 Реле II вентилятора конденсатора К/В
- 4 Реле III вентилятора конденсатора К/В
Хотите что-нибудь добавить, пишите в комментарии.
Ходовая

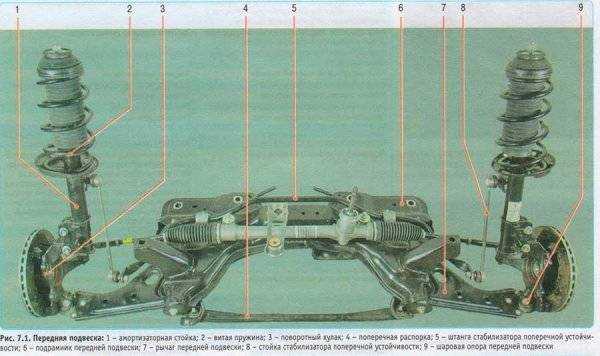

Еще один плюс Opel Corsa C – комфортные настройки подвески, которые, с другой стороны, слабо подходят для скоростной езды. Конструкция ходовой мало чем отличается от предшественника. На передней оси – стойки Макферсон со стабилизатором и треугольными рычагами. На задней оси – торсионная балка с разнесенными пружинами и амортизаторами.
Подвеска прочная, в отличие от рулевой рейки – одна из болевых точек модели. Она начинает стучать. К счастью, ее ремонт не дорог и не сложен.
С подвеской практически ничего не случается, кроме естественного износа компонентов. Спереди чаще приходится заниматься втулками и стойками стабилизатора, а сзади амортизаторами. Кроме того с возрастом дают о себе знать привода и ступичные подшипники колес.
Назначение и расположение предохранителей и реле Opel Corsa D
Предохранители и реле установлены в монтажных блоках, которые находятся в моторном отсеке, в салоне за блоком управления наружным освещением и багажнике автомобиля под облицовкой боковины с левой стороны.
ПРИМЕЧАНИЕ
Монтажный блок, установленный в салоне автомобиля, интегрирован в центральный блок управления электрооборудованием автомобиля. Основной функцией центрального электронного блока является управление приборной панелью и различными электрическими компонентами автомобиля.
Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. цепи, которые защищает данный предохранитель или плавкая вставка.ПРЕДУПРЕЖДЕНИЕ
Не заменяйте предохранители другим предохранителями, рассчитанными на большую силу тока, или самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, УСТАНОВЛЕННЫХ В МОНТАЖНОМ БЛОКЕ САЛОНА
1. Для получения доступа к монтажному блоку расположенному в салоне, потяните за выступ в нише панели крепления блока управления наружным освещением..
2. …и отведите панель вниз.
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК И РЕЛЕ УСТАНОВЛЕННЫХ В МОНТАЖНОМ БЛОКЕ МОТОРНОГО ОТСЕКА
1. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, отожмите два фиксатора…
2. …и снимите его крышку.
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, УСТАНОВЛЕННЫХ В ГЛАВНОМ МОНТАЖНОМ БЛОКЕ МОТОРНОГО ОТСЕКА

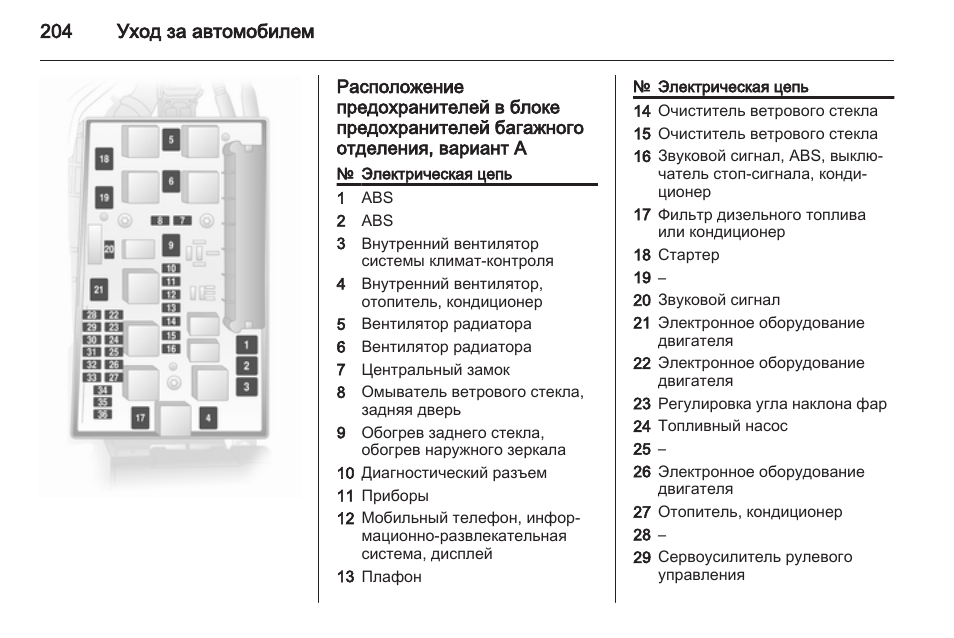

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В БАГАЖНИКЕ
1. Для получения доступа к монтажному блоку предохранителей, находящемуся в багажнике, подцепите край обивки левой боковины через специальное отверстие…
2. …и снимите обивку.
3 Снимите крышку монтажного блока, преодолевая сопротивление фиксаторов.
ПРИМЕЧАНИЯ В специальных гнездах А крышки корпуса монтажного блока, расположенного в моторном отсеке, крепятся запасные предохранители и пинцет Б для извлечения предохранителей из монтажных блоков. На крышку нанесены схематично обозначения и нумерация предохранителей, плавких вставок и реле, установленных в данном монтажном блоке.

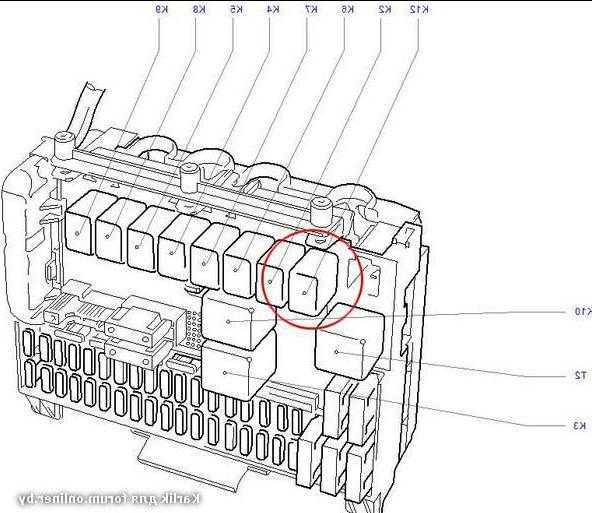

Предохранители и реле под капотом
Монтажный блок находится в задней части подкапотного пространства.

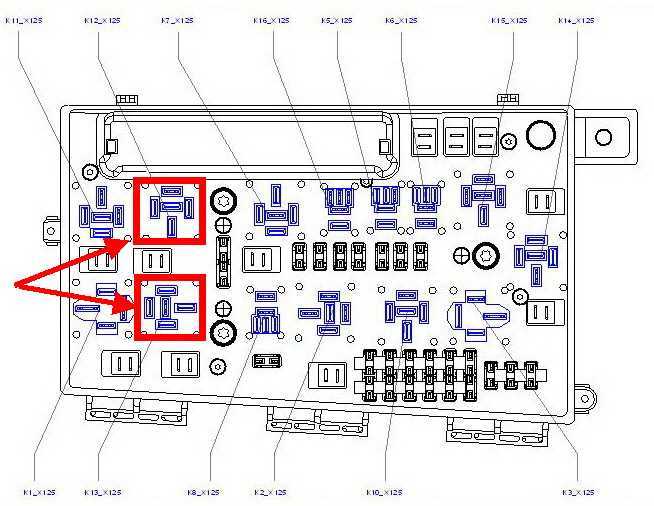

Вариант 1
- Реле 1 электродвигателя вентилятора конденсатора кондиционера
- Реле 2 электродвигателя вентилятора конденсатора кондиционера
- Реле электро двигателя вентилятора системы охлаждения
- Реле 3 электродвигателя вентилятора конденсатора кондиционера
Вариант 2
Схема
Назначение
- Предохранитель стеклоомывателей фар головного света
- Реле стеклоомывателей фар головного света
- Реле звукового сигнала
- Предохранитель звукового сигнала
Вариант 3
| 1 | Реле электромагнитной муфты компрессора кондиционера |
| 2 | Реле электродвигателя вентилятора конденсатора кондиционера -дизель |
| 3 | Реле звукового сигнала |
| 4 | Реле электродвигателя вентилятора системы охлаждения |
| F1 | (30A) Звуковые сигналы |
| F2 | (10A) Выключатель компрессора кондиционера |
Отдельно, в правой части, может быть расположен электронный блок управления АБС.

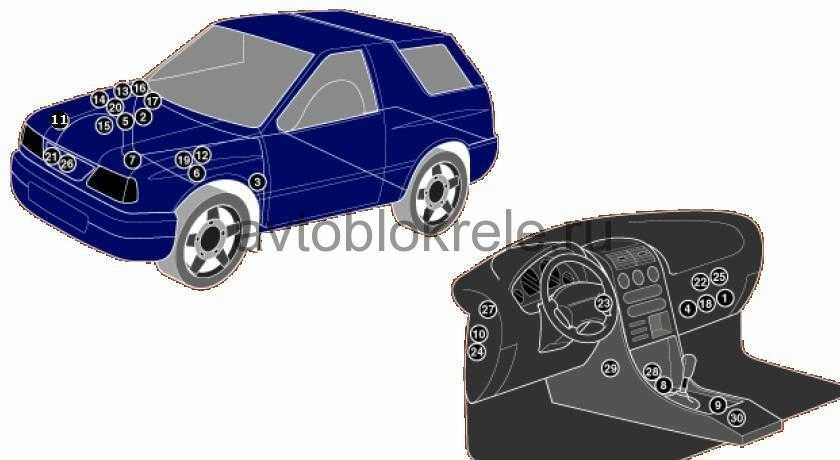

Расположение электронных компонентов в Opel Frontera B
Описание
| 1 | Блок управления противоугонной системой |
| 2 | Звуковой сигнал 1 противоугонной системы |
| 3 | Звуковой сигнал 2 противоугонной системы (сирена) — за отделкой колесной арки |
| 4 | Реле звукового сигнала противоугонной системы |
| 5 | Блок управления дополнительным отопителем (2000#k8SjZc9Dxk) -дизель/3,2 |
| 6 | Блок управления дополнительным отопителем (2000#k8SjZc9Dxk) -бензин |
| 7 | Аккумуляторная батарея |
| 8 | Диагностический разъем (DLC) — под ящиком для мелочи |
| 9 | Электронный блок управления 4WD (2001#k8SjZc9Dxk) |
| 10 | Блок предохранителей/реле приборная панель |
| 11 | Блок предохранителей/реле, моторный отсек 1 |
| 12 | Блок предохранителей/реле, моторный отсек 2- дизель |
| 13 | Блок предохранителей/реле, моторный отсек 2-бензин |
| 14 | Блок предохранителей/реле, моторный отсек 3 |
| 15 | Блок предохранителей/реле,моторный отсек 4 |
| 16 | Блок предохранителей/реле, моторный отсек 5 |
| 17 | Реле задержки омывателя фар |
| 18 | Резистор электродвигателя вентилятора отопителя |
| 19 | Реле 2 электродвигателя вентилятора отопителя — дизель |
| 20 | Реле 2 электродвигателя вентилятора отопителя -бензин |
| 21 | Звуковой сигнал |
| 22 | Электронный блок управления иммобилайзером |
| 23 | Кольцевая антенна иммобилайзера – в узле катушек зажигания |
| 24 | Реле-прерыватель указателей поворота |
| 25 | Многофункциональный блок управления -функции: Звуковой сигнал, очиститель/омыватель заднего стекла, очиститель/омыватель лобового стекла |
| 26 | Датчик температуры окружающего воздуха |
| 27 | Дополнительный предохранитель противоугонная система, иммобилайзер (10А) |
| 28 | Электронный блок управления SRS |
| 29 | Электронный блок управления КПП |
| 30 | Реле блокировки селектора КПП (диапазон «P») |

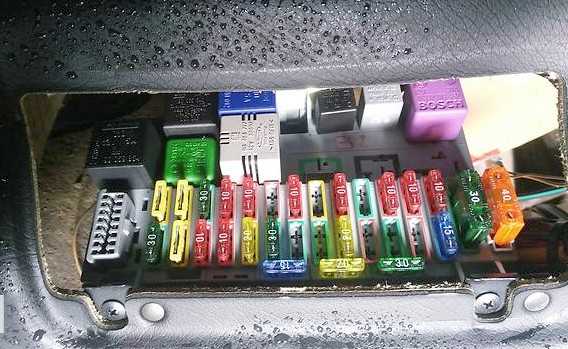

Блок предохранителей в салоне Опель Астра Ф
Монтажный блок расположен под панелью управления с права от руля, со стороны водителя за защитной крышкой.
Схема блока предохранителей в салоне Opel Astra F

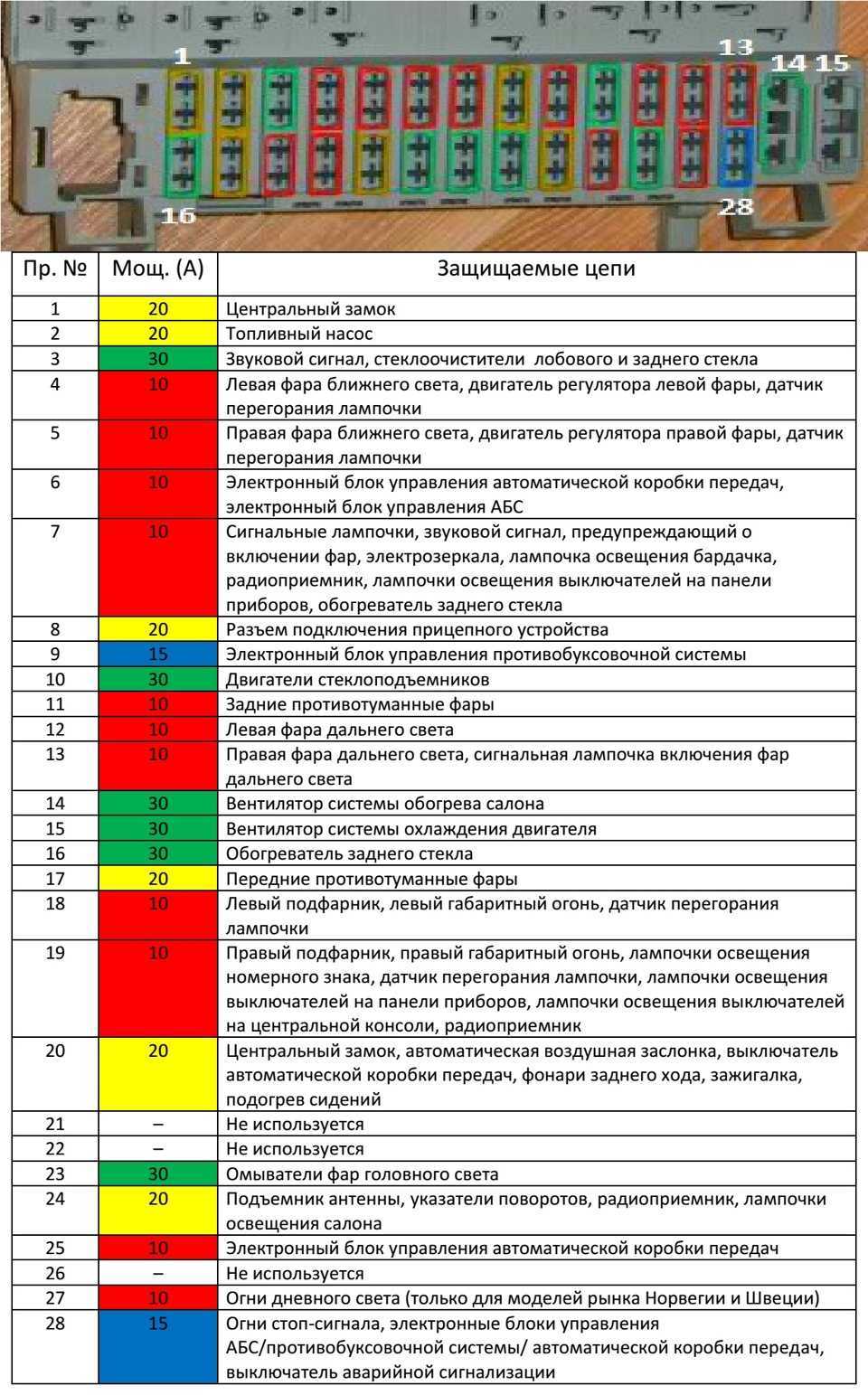

Расшифровка предохранителей и реле для автомобилей выпускавшихся после 1996 года выпуска (для остальных годов назначение некоторых позиций может отличаться)
| 1 | Реле обогревателя зеркал заднего вида |
| 2 | Реле-прерыватель указателей поворота |
| 3 | Реле прерывистого режима работы очистителя заднего стекла |
| 4 | Реле противотуманных фар |
| 5 | Реле задних противотуманных фонарей |
| 6 | Реле прерывистого режима работы очистителя/омывателя лобового стекла |
| 7 | Реле обогревателя заднего стекла |
| 8 | Зуммер предупреждения об оставленных включенными фары |
| 9 | Диагностический разъем (DLC) |
| 10 | Реле 1 электродвигателя заслонки переключения забора воздуха (кондиционер) |
| 11 | Реле задержки омывателя фар |
| 12 | Реле 2 электродвигателя заслонки переключения забора воздуха (кондиционер) |
| F1 | (20A) Центральный замок |
| F2 | (20A) Топливный насос |
| F3 | (30A) Звуковой сигнал, очиститель/омыватель лобового стекла, задержка выключения очистителей стекла, электродвигатели очистителей лобового/заднего стекла, омыватели фар |
| F4 | (10A) Левая фара-ближний свет, электропривод фары-левая, контроль лампы |
| F5 | (10A) Правая фара – ближний свет, электропривод фары- правая, контроль лампы |
| F6 | (10A) Система управления АКПП, система управления ABS, противобуксовочная система |
| F7 | (10A) Индикатор/зуммер системы предупреждения, зеркала, лампа подсветки вещевого ящика, аудиосистема, реле обогревателя заднего стекла, вентилятор радиатора(дизель) |
| F8 | (20A) Вывод 30 разъема электрооборудования прицепа |
| F9 | (10A) Индикатор включения фар, маршрутный компьютер, лампы системы освещения в дневное время |
| F10 | (30A) Электропривод стеклоподъемников, привод шторки багажника |
| F11 | (10A) Задний противотуманный фонарь |
| F12 | (10A) Дальний свет — левая фара |
| F13 | (10A) Дальний свет- правая фара |
| F14 | (30A) Электровентилятор отопителя, управление кондиционером |
| F15 | (30A) Вентилятор радиатора |
| F16 | (30A) Обогреватель заднего стекла |
| F17 | (20A) Противотуманные фары/противотуманные фонари |
| F18 | (10A) Левые парковочные огни |
| F19 | (10A) Лампы подсветки номерного знака, подсветка комбинации приборов, правые парковочные огни, блок аудиосистемы |
| F20 | (20A) Фонари заднего хода, предохранитель прикуривателя opel astra f, подогрев сидений |
| F21 | (30А) Управление кондиционером электродвигатель вентилятора радиатора кондиционера |
| F22 | (30A) Электропривод стеклоподъемников |
| F23 | (30A) Омыватели фар |
| F24 | (20A) Маршрутный компьютер, прерыватель указателя поворотов и аварийной сигнализации, аудиосистема, лампы освещения салона, часы, аварийная сигнализация, лампа подсветка/багажника |
| F25 | (10A) Электронный блок управления АКПП |
| F26 | (30A) Вентилятор радиатора-дизель |
| F27 | (10A) Лампы системы освещения в дневное время |
| F28 | (15A) Стоп-сигналы, указатели поворота, антиблокировочная система тормозов ABS, аварийная сигнализация |
С задней стороны монтажного блока могут располагаться: предохранитель электровентилятора охлаждения, реле стартера, предохранитель печки.

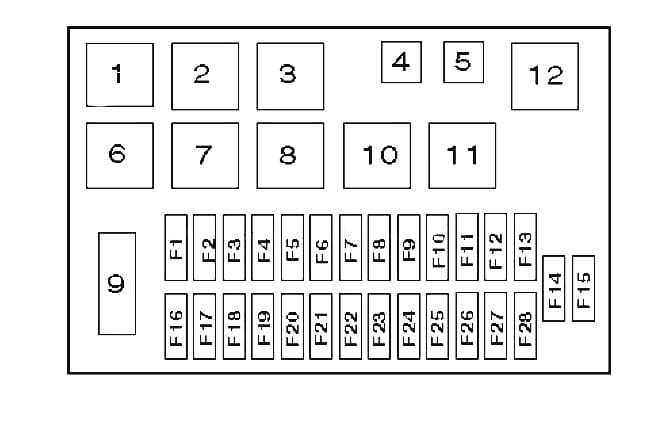

Блок предохранителей и реле
С обратной стороны защитной крышки вы найдете актуальную схему Вашего блока.
Схема
Описание
| R1 | Реле электродвигателя вентилятора системы охлаждения |
| R2 | Реле электродвигателя вентилятора системы охлаждения |
| R3 | Реле электродвигателя вентилятора системы охлаждения |
| R4 | Реле электромагнитной муфты компрессора кондиционера |
| R5 | Реле электродвигателя вентилятора системы охлаждения |
| R6 | — |
| R7 | Реле системы управления двигателем |
| R8 | Преобразователь сигнала датчика частоты вращения левого колеса – без ABS (кроме секвентальной МКПП) |
| R9 | Преобразователь сигнала датчика частоты вращения правого колеса — без ABS (c секвентальной МКПП) |
| R10 | Реле топливного насоса — бензин |
| R11 | Реле обогревателя заднего стекла |
| R12 | Реле насоса омывателя фар |
| R13 | Реле вспомогательных цепей зажигания |
| R14 | Реле стартера |
| R15 | Реле основных цепей зажигания |
| R16 | Реле задних противотуманных фонарей |
| R17 | Реле противотуманных фар |
| R18 | Реле габаритов — прав. |
| R19 | Реле дальнего света фар |
| R20 | Реле габаритов — лев. |
| R21 | Реле ближнего светофор |
| F1 | 7,5A Многофункциональный блок управления |
| F2 | 7,5А Управление двигателем |
| 3 | 7,5A Многофункциональный дисплей, аварийная сигнализация, звуковой сигнал, иммобилайзер, комбинация приборов |
| 4 | 5А Лампа подсветки номерного знака |
| 5 | 20A Электропривод стеклоподъемников |
| 6 | 10A Автоматическая коробка передач |
| 7 | 30A Омыватели фар |
| 8 | 10A Стартер |
| 9 | 20A Дополнительный отопитель, система управления двигателем, реле топливного насоса |
| 10 | 10A Звуковой сигнал |
| 11 | 15A Многофункциональный блок управления |
| 12 | 20A Аудиосистема, многофункциональный дисплей |
| 13 | 10A Противоугонная система |
| 14 | 7,5A Электропривод зеркал заднего вида |
| 15 | 10A Омыватели лобового стекла |
| 16 | 5А Лампы освещения салона |
| 17 | 20A Многофункциональный блок управления |
| 18 | 20A Люк |
| 19 | 5А Противоугонная система |
| 20 | 20А Электропривод стеклоподъемников |
| 21 | Резерв |
| 22 | 5А Многофункциональный блок управления |
| 23 | 20A Очиститель лобового стекла |
| 24 | 5А Иммобилайзер, комбинация приборов, лампы освещения салона, рулевое управление с усилителем, многофункциональный дисплей |
| 25 | 5/10A Стоп-сигналы |
| 26 | 20/25A Предохранитель прикуривателя |
| 27 | 15А Подогреватель сидений |
| 28 | 15А Подогреватель сидений |
| 29 | 20A Омыватели лобового стекла |
| 30 | 15A Система управления двигателем — бензин |
| 31 | 15А Система кондиционирования |
| 32 | 5А Антиблокировочная система тормозов (ABS), обогреватель заднего стекла |
| 33 | 7,5/15А Модуль управления двигателем |
| 34 | 30A Подогреватель топлива (дизель) |
| 35 | 5А Аудиосистема, электропривод стеклоподъемников, люк |
| 36 | 10A Левая фара — ближний свет |
| 37 | 10A Правая фара-ближний свет |
| 38 | 5А Лампы переднего левого габарита /заднего левого габарита |
| 39 | 5А Лампы переднего правого габарита /заднего правого габарита |
| 40 | 10А Стоп сигналы |
| 41 | 15A Противотуманные фары |
| 42 | 10А Задние противотуманные фонари |
| 43 | 10A Левая фара — дальний свет |
| 44 | 10A Правая фара-дальний свет |
| 45 | 30А Система кондиционирования |
| 46 | 20А Управление двигателем |
| 47 | 30A Обогреватель заднего стекла |
| 48 | 30А Стартер |
| 49 | 50А Усилитель рулевого управления |
| 50 | 40A Антиблокировочная система тормозов (ABS) |
| 51 | 60A Секвентальная механическая КПП — бензин |
| 52 | 30A Электродвигатель вентилятора системы охлаждения — бензин c кондиционером |
| 53 | 30A Электродвигатель вентилятора конденсатора кондиционера – бензин |
| 54 | 60A Коробка передач |

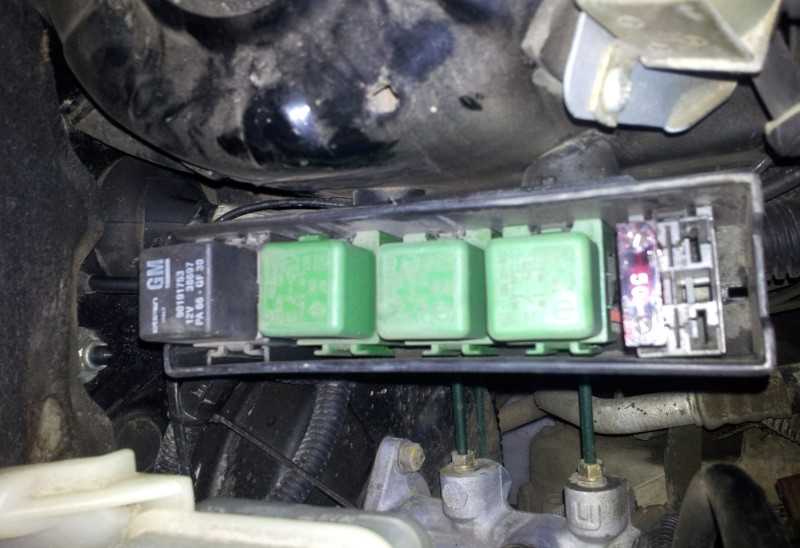

Предохранители и реле под капотом Опель Фронтера Б
Схема блока предохранителей и реле в моторном отсеке Опель Фронтера Б
Описание предохранителей и реле
| 1 | Реле электродвигателя вентилятора отопителя |
| 2 | Реле дальнего света фар |
| 3 | Диод ABS |
| 4 | Реле противотуманных фар |
| 5 | Реле фар |
| 6 | Реле кондиционера |
| 7 | Реле топливного насоса |
| 8 | Реле стартера |
| 9 | Реле системы управления двигателем |
| 10 | Реле электромагнитной муфты компрессора кондиционера |
| F1 | (15A) Аварийная сигнализация |
| F2 | (10A) Звуковой сигнал |
| F3 | (10A) Кондиционер |
| F4 | (20A) Управление двигателем |
| F5 | (10A) Управление двигателем |
| F6 | (10A) Управление двигателем |
| F7 | (20A) Разъем электрооборудования прицепа |
| F8 | (15A) Левая фара — дальний свет |
| F9 | (15A) Правая фара-дальний свет |
| F10 | (10A) Левая фара — ближний свет |
| F11 | (10A) Правая фара-ближний свет |
| F12 | (15A) Противотуманные фары |
| F13 | (10A) Задние противотуманные фонари |
| F14 | (20A) Омыватели фар |
| F15 | (100A) Генератор, блок предохранителей/реле, моторный отсек 1, блок предохранителей/реле, моторный отсек 2, блок предохранителей/реле, приборная панель, замок зажигания, выключатель освещения, стартер |
| F16 | (60A) Блок предохранителей/реле, моторный отсек 1, замок зажигания |
| F17 | (60A) Антиблокировочная система тормозов (ABS) |
| F18 | (30Apтопитель/кондиционер |
| F19 | (50A) Реле электродвигателя вентилятора системы охлаждения |
Точки подключения автосигнализации на Opel Corsa 2007 АМКПП
Цепь Цвет Расположение
+ 12V Красный/зелёный толстый Одиночный разъём на блоке BCM*. Отсоединять первым и присоединять последним!!!
ACC Коричневый/жёлтый Замок зажигания
IGN Фиолетовый/серый Замок зажигания
Start Жёлтый/фиолетовый Замок зажигания
Повороты Зелёный/серый и Синий/белый Нижний правый разъём на блоке BCM
Концевики дверей (-) Два серых Нижний левый разъём на блоке BCM. Развязать диодами. Подключить по схеме 1
Ручник (-) Синий/фиолетовый Нижний левый разъём на блоке BCM
Педаль тормоза Коричневый/серый Коричневый/жёлтый Нижний левый разъём на блоке BCM. См. подключение схема 2.
Поднятие стёкол (Комфорт) (-) Фиолетовый/белый Нижний левый разъём на блоке BCM. (Подать минус через реле на 10 сек.)
Концевик багажника (-) Зелёный Лампа багажника
Тахометр Форсунка
ЦЗ по силе Закрыть — три провода белых/красных; Открыть — коричневый/жёлтый Большой вертикальный разъём на блоке BCM Подключите по схеме 3.
Бензонасос Серый В левом пороге
Блокировка открытия багажника** (+) Коричневый/фиолетовый (который тоньше) В левом пороге
*Блок BCM находится слева от рулевой колонки. **При закрытии ЦЗ по силе, остаётся доступ к открыванию багажника с кнопки на нём, т.к. не срабатывает штатка. Поэтому, чтобы в охране заблокировать доступ к открыванию багажника, нужно разорвать провод управления электроприводом замка багажника – коричневый/фиолетовый, в левом пороге. Блокировку можно сделать через выход состояния сигнализации, он же выход блокировки стартера. См. схему 4. Используйте малогабаритные реле, выпаянные из старых сигнализаций.
Обходчик иммо Saturn AU-50, рамку обходчика накидываем на замок. В обходчик прячем платку с кнопками, извлеченную из корпуса ключа. Чип иммо не извлечь, он припаян и приклеен к плате.
Для реализации автозапуска нужно сымитировать нажатие на педаль тормоза. Реализовано на двух реле, управление от сигнализации, сигналом стартера (чёрный/жёлтый – на примере StarLine). См. подключение Схема 2 (используйте малогабаритные реле).

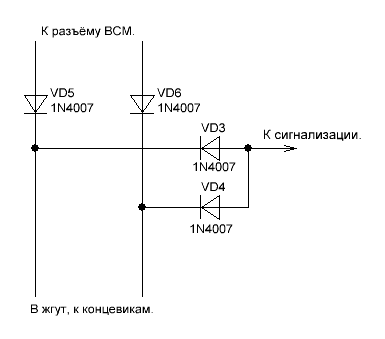

Схема 1
Схема 2
Схема 3

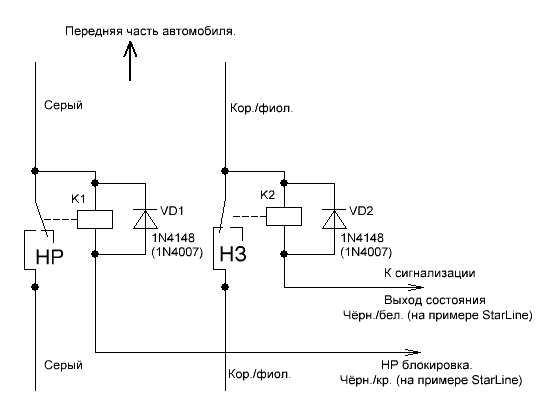

Схема 4
И для наглядности, нарыл схему дверей на Opel Corsa. Кстати, там виден резистор в водительской двери. Скорее всего, если провод 29 замкнуть на массу, то будет открытие, а если через сопротивление, которое нужно замерить, будет закрытие, или наоборот, нужно проверять. 57, 56 – это концевики
Подвеска
Подвеска Opel Corsa D – стандартная для автомобилей такого класса:
- передняя – типа MacPherson;
- задняя – поперечная балка с пружинами.
Нельзя сказать, чтобы в подвеске что-то очень часто ломалось, но и слишком надежной ее называть сложно.
Как и в любой другой легковой машине, в «Корсе» в первую очередь требуют замены стойки стабилизатора, не слишком надежными бывают амортизаторы.
Впрочем, здесь как повезет, при удачном стечении обстоятельств амортизаторные стойки могут проходить и 90 тыс. км.
Практически все «Опели» характеризуются слабыми задними пружинами, на Corsa D пружины также ломаются, особенно, если постоянно перегружать багажник. В целом задняя подвеска надежная и не вызывает больших нареканий.
Где находится и как выглядит ЭБУ Опель Корса
Электронный блок управления (ЭБУ) Opel Corsa расположен за панелью обивки с правой стороны салона автомобиля. ЭБУ является основным элементом системы впрыска топлива. ЭБУ постоянно получает сигналы от различных датчиков и осуществляет управление важнейшими системами и узлами двигателя. Кроме того, ЭБУ выполняет функции диагностики неисправностей систем и узлов двигателя.
При обнаружении какой-либо неисправности ЭБУ включает сигнализатор «Требуется техобслуживание двигателя», определяет и заносит в память соответствующий код (коды) неисправности. Это облегчает в дальнейшем проведение диагностики отказов. На автомобиль установлен ЭБУ типа IEFI-6.
ЭБУ осуществляет питание различных датчиков и выключателей постоянным напряжением 5 и 12 В. Электрические цепи ЭБУ обладают высоким сопротивлением, поэтому при соединении клемм питания с контрольной лампой последняя не горит. Для точного измерения напряжения питания следует применять цифровой вольтметр с высоким полным сопротивлением (10 МОм). ЭБУ управляет работой топливнык форсунок, клапаном холостого хода, сцеплением компрессора и т. д. с помощью специальных электронных устройств (4-х канальных драйверов), предназначенных для обработки выходных управляющих сигналов ЭБУ.
