Предохранители рено лагуна 3 и реле с описанием назначения все элементов. схемы блоков

Расположение все электронных блоков управления

Схема

Обозначение

Компьютер ABS и системы динамической стабилизации
Компьютер системы впрыска топлива
Аккумуляторная батарея
Компьютер автоматической коробки передач
CD – чейнжер
Считывающее устройство карты РЕНО
Центральный коммутационный блок
Компьютер кондиционера
Радио- и навигационное оборудование
Центральный дисплей
Блок управления стеклоподъемниками
Компьютер синтезатора речи
Датчик бокового удара
Компьютер подушек безопасности
Панель приборов
Компьютер блокировки рулевого колеса
Центральный блок салона
Корректор сигнальных ламп разряда батареи
Компьютер запоминания регулировок положения сиденья водителя
Компьютер системы облегчения парковки

Блоки под капотом

Общее расположение блоков и доступ к ним можете посмотреть в данном видео.

Предохранители в коммутационном блоке

Блок 1

Схема блока 1

Расшифровка

3	25А Тяговое реле стартера
4	10А Муфта включения компрессора кондиционера
5A	15А Электрический замок рулевой колонки
5C	10А Лампы света заднего хода
5D	5А ЭБУ системы впрыска и электрозамок рулевой колонки (“+” после замка зажигания)
5E	5А ЭБУ подушек безопасности и электроусилитель рулевого управления (“+” после замка зажигания)
5F	7,5А “+” после замка зажигания (в салоне): индикатор положения рычага селектора, регулятор и ограничитель скорости, блок предохранителей и реле в салоне, реле дополнительного отопителя салона, диагностический разъем, зеркало заднего вида, датчик дождя и интенсивности солнечного облучения (в зависимости от модификации, ЭБУ, аудиосистема
5H	5А Автоматическая коробка передач
5G	10А Не используется (или “+” после замка зажигания на систему питания сжиженным газом, если она есть)
6	30А Элемент обогрева заднего стекла
7А	7,5А Правые габаритные огни, выключатель системы контроля парковки, выключатель системы стабилизации траектории, индикатор положения рычага селектора, ручка управления стояночным тормозом
B7	7,5А Левые габаритные огни, прикуриватель, выключатели центрального замка и аварийной сигнализации, переключатель корректора фар, панель управления климатической установки, переключатель стеклоподъемника пассажирской двери, переключатель электро стеклоподъемников задних дверей, ЭБУ навигационной системы, нагревательные элементы сидений водителя и пассажира
8А	10А Правая фара (дальний свет)
B8	10А Левая фара (дальний свет)
8C	10А Ближний свет (правая фара), корректор фар, исполнительный механизм корректора правой фары, ЭБУ ксеноновых ламп
8D	10А Левая фара (ближний свет), исполнительный механизм корректора левой фары
9	25А Электродвигатель очистителя ветрового стекла
10	20А Противотуманные фары
11	40А Электровентилятор системы охлаждения двигателя (малая скорость)
13	25А ЭБУ АБС и системы стабилизации траектории
15	20А + аккумуляторной батареи на АКП (или система питания сжиженным газом, если она есть)
16	10А Не используется

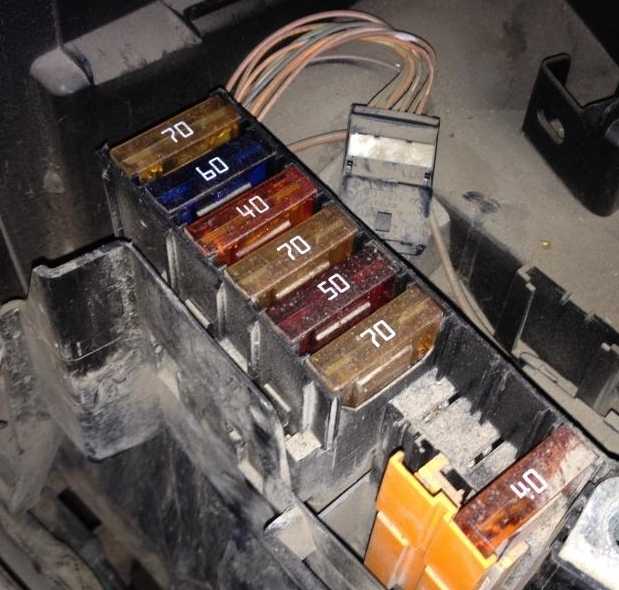

Блок 2

Схема блок 2

Назначение

1	70А Реле дополнительного подогрева 2
2	60А Монтажный блок предохранителей и реле в салоне
3	40А Реле дополнительного подогрева 1
4	70А Электроусилитель рулевого управления
5	50А Блок управления ABS
6	70А Монтажный блок предохранителей и реле в салоне
7	20А Реле подогрева топливного фильтра дизельного двигателя
8	70А Блок управления предпускового подогрева
9	Не используется

Предохранители на аккумуляторе

Плавкие вставки находятся на плюсовой клемме аккумуляторной батареи.

30А – Электронный блок управления в салоне
350 А — автомобиля с бензиновым двигателем, 400 А — автомобиля с дизельным двигателем – Коммутационный блок моторного отсека
30А – Коммутационный блок моторного отсека

У нас на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.

А если есть что добавить – пишите в комментарии.

Расположение все электронных блоков управления

Схема

Обозначение

Компьютер ABS и системы динамической стабилизации
Компьютер системы впрыска топлива
Аккумуляторная батарея
Компьютер автоматической коробки передач
CD — чейнжер
Считывающее устройство карты РЕНО
Центральный коммутационный блок
Компьютер кондиционера
Радио- и навигационное оборудование
Центральный дисплей
Блок управления стеклоподъемниками
Компьютер синтезатора речи
Датчик бокового удара
Компьютер подушек безопасности
Панель приборов
Компьютер блокировки рулевого колеса
Центральный блок салона
Корректор сигнальных ламп разряда батареи
Компьютер запоминания регулировок положения сиденья водителя
Компьютер системы облегчения парковки

Блок под капотом Renault Laguna 2

Основной блок в моторном отсеке находится рядом с аккумулятором.

Схема

Расшифровка

Предохранители

1	(7,5А) Автоматическая коробка передач
2	—
3	(30А) Управление двигателем
4	(5А/15А) Автоматическая коробка передач
5	(30А) Реле вакуумного насоса усилителя тормозов (F4Rt)
6	(10А) Управление двигателем
7	—
8	—
9	(20А) Система кондиционирования
10	(20А/30А) Антиблокировочная система тормозов/ система курсовой устойчивости
11	(20А/30А) Звуковой сигнал(ы)
12	—
13	(70А) Нагреватели охлаждающей жидкости — если есть
14	(70А) Нагреватели охлаждающей жидкости — если есть
15	(60А) Управление электродвигателем вентилятора системы охлаждения
16	(40А) Омыватели фар, обогреватель заднего стекла, многофункциональный блок управления
17	(40А) Антиблокировочная система тормозов/ система курсовой устойчивости
18	(70А) Комбинированный переключатель, система освещения в дневное время, многофункциональный блок управления
19	(70А) Отопитель/ кондиционер, многофункциональный блок управления
20	(60A) Реле контроля силы тока аккумуляторной батареи (некоторые модели), комбинированный переключатель (некоторые модели), лампы системы освещения в дневное время, многофункциональный блок управления
21	(60A) Электропривод сидений, многофункциональный блок управления, блок предохранителей/ реле, центральная консоль, люк
22	(80A) Обогреватель лобового стекла (некоторые модели)
23	(60A) Очиститель лобового стекла, стояночный тормоз с электроприводом
