Блоки под капотом

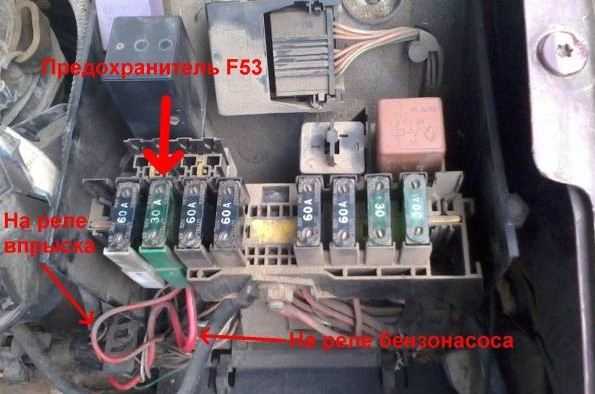

Блок защиты и коммутации
Блок расположен в коммутационном блоке двигателя (в моторном отсеке).
Фотография

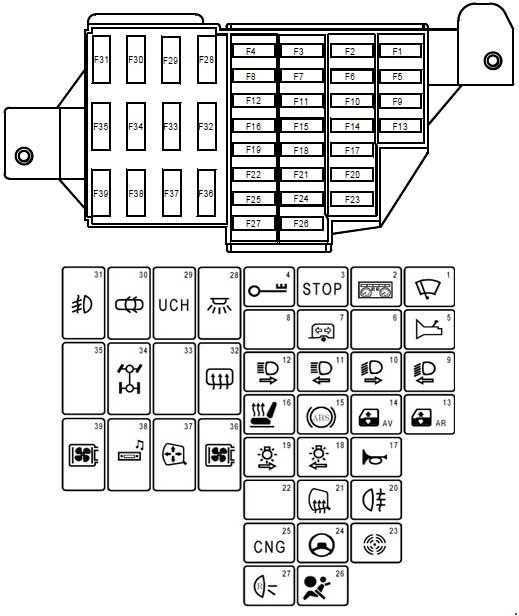

Схема
Описание
- 10А – Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, клавиатуры мультимедийной системы
- 10А – Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
- 15А – Насос омывателя фар
- 20А – Противотуманные фары
- 10А – Дальний свет (левая блок-фара)
- 10А – Дальний свет (правая блок-фара)
- 15А – Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
- 30А – Блоку правления ABS, ESP
- 30А – Передний стеклоочиститель
- 10А – Блок управления подушками безопасности
- 20А – Не используется
- 7,5А – ЭБУ коробки передач
- 25А – Система управления двигателем
- 15А – Датчики концентрации кислорода – нагрев
- 20А – ЭБУ коробки передач
- 5А – Сигналы торможения, блок управления электрооборудованием, электро усилитель руля
- 10А – Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода
- 15А – Блок управления электрооборудованием
- 30А – Стартер
- – Не используется
- 20А – Топливный модуль, катушки зажигания, ЭБУ системы питания сжиженным газом
- 10А – Электромагнитная муфта компрессора кондиционера
- 5А – ЭБУ системы впрыска
- 20А – Ближний свет (левая фара), электрокорректор
- 20А – Ближний свет (правая фара), электрокорректор
- – Не используется
Блок 2
Он расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации.
Схема
Обозначение
- A – Не используется
- B – Реле подогревателя топлива
- C – Реле света заднего хода
- D – Не используется
- F1 – 80A блока управления погружными подогревателями
- F2 – 70A блока предпускового подогрева
- F3 – Не используется
- F4 – 80A блока управления погружными подогревателями
- F5 – 60A / 40А реле электровентилятора
- F6 – 20А Подогревателя топлива
- F7 – Не используется
- F8 – 30А реле электровентилятора
- F9 – Не используется
Блоки возле аккумулятора
Блок отключения аккумуляторной батареи (1)
Схема
Назначение
- F1 – 190A Стартер
- F2 – 50A блок предохранителей и реле в салоне
- F3 – 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
- F4 – 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор
- F5 – 80A электроусилитель рулевого управления
- F6 – 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
- F7 – 5A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
Блок плавких вставок высокой мощности(2)
Фотография
Схема
Описание
- 70А – дополнительный отопитель салона
- 80А – блок предохранителей и реле в салоне
- 80А – блок предохранителей и реле в салоне
- 80А – блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
- 30А – дополнительный отопитель
- 50А – ЭБУ АБС с ESP
У нас на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.
А если есть что добавить – пишите в комментарии.
Блок предохранителей и реле в салоне
Он находится в левой нижней части приборной панели. Пример доступа и предохранитель прикуривателя смотрите в видео.
Обозначение
p, blockquote 26,0,0,0,0 —>
| R1 | Реле питания предохранителей с временной задержкой отключения F39, F40, F41, F42, F43, F44, F49, F50, F51, F52 |
| R2 | Реле обогревателя заднего стекла |
| R3 | Реле звукового сигнала |
| R4 | |
| R5 | |
| R6 | |
| R7 | |
| R8 | |
| R9 | Реле питания предохранителей с временной задержкой отключения F45, F46, F47, F48, F53, F54, F55, F56, F57, F58 |
| R10 | |
| F1 | |
| F2 | |
| F3 | |
| F4 | |
| F5 | (5А) Лампы освещения салона |
| F6 | (5A) Внутреннее зеркало заднего вида |
| F7 | |
| F8 | |
| F9 | |
| F10 | |
| F11 | |
| F12 | (40A) Обогреватель заднего стекла |
| F13 | |
| F14 | |
| F15 | |
| F16 | |
| F17 | |
| F18 | (20A) ЦЭКБС |
| F19 | (20A) ЦЭКБС |
| F20 | (10A) ЦЭКБС |
| F21 | (15A) ЭБУ охранной сигнализации, дисплей |
| F22 | (15A) ЦЭКБС |
| F23 | (30A) Блок управления электрооборудованием двери пассажира |
| F24 | (30A) Блок управления электрооборудованием двери водителя |
| F25 | (25A) Подогреватель сидений |
| F26 | (15A) ЦЭКБС |
| F27 | — |
| F28 | (30A) Люк |
| F29 | (25A) Стояночный тормоз |
| F30 | (20А)Разъем электрооборудования прицепа |
| F31 | (10A) ЦЭКБС |
| F32 | — |
| F33 | (25A) Аудиосистема |
| F34 | — |
| F35 | — |
| F36 | (20A) Аудиосистема, дисплей |
| F37 | (10A)Приборная панель |
| F38 | — |
| F39 | — |
| F40 | (5A) Выключателя стоп-сигнала, ЭБУ АБС и ЕСП |
| F41 | — |
| F42 | (25A) Электропривод сидений |
| F43 | (25A) Электропривод сидений |
| F44 | (15A) Разъем питания дополнительного оборудования в багажном отделении |
| F45 | — |
| F46 | — |
| F47 | — |
| F48 | (10A) Разъем питания дополнительного оборудования 2го ряда сидений |
| F49 | (5A) ЭБУ климатической установки |
| F50 | (30A) Электропривод стеклоподъемников |
| F51 | (5А) Лампыо свещения салона |
| F52 | (5A) Аудиосистема, центральный замок, аварийная синализации |
| F53 | — |
| F54 | (10А) Предохранитель прикуривателя |
| F55 | (5A) Вентилятор датчика температуры воздуха в салоне |
| F56 | (15A) Обогрев левого жиклера омывателя ветрового стекла |
| F57 | — |
| F58 | (40А) ЭБУ климатической установки |
Расположение все электронных блоков управления
Схема
Обозначение
- Компьютер ABS и системы динамической стабилизации
- Компьютер системы впрыска топлива
- Аккумуляторная батарея
- Компьютер автоматической коробки передач
- CD – чейнжер
- Считывающее устройство карты РЕНО
- Центральный коммутационный блок
- Компьютер кондиционера
- Радио- и навигационное оборудование
- Центральный дисплей
- Блок управления стеклоподъемниками
- Компьютер синтезатора речи
- Датчик бокового удара
- Компьютер подушек безопасности
- Панель приборов
- Компьютер блокировки рулевого колеса
- Центральный блок салона
- Корректор сигнальных ламп разряда батареи
- Компьютер запоминания регулировок положения сиденья водителя
- Компьютер системы облегчения парковки
Блоки в салоне
Основной блок
Он находится в панели приборов, слева.
Фото – схема
Назначение
| F1 | резерв |
| F2 | резерв |
| F3 | 10А прикуриватель |
| F4 | 10А задняя розетка |
| F5 | 10А розетка в багажном отделении |
| F6 | 10А аудиосистема |
| F7 | 5А электро обогрев наружных зеркал |
| F8 | 10А стекло омыватель, сигнализатор незакрытых дверей |
| F9 | 30А автоматический стояночный тормоз |
| F10 | 10А щиток приборной панели |
| F11 | 25А электропривод сиденья, подрулевые переключатели |
| F12 | 20А электро подогрев сиденья пассажира |
| F13 | резерв |
| F14 | 25А электро стеклоподъемник двери переднего пассажира |
| F15 | 5А выключатель сигналов торможения, датчик положения педали тормоза, блок управления ABS/ESP |
| F16 | 25А электро стеклоподъемник правой задней двери |
| F17 | 25А электро стеклоподъемник левой задней двери |
| F18 | 10А плафон освещения вещевого ящика, левый плафон освещения багажного отделения, плафоны освещения дверей, лампы подсветки зеркал в солнцезащитных козырьках, датчик дождя |
| F19 | 10А часы, указатель температуры наружного воздуха, сигнализатор не пристегнутого ремня безопасности, разъем аудиосистемы |
| F20 | 5А блок управления климатической установкой |
| F21 | 3А лампы подсветки зеркал в солнцезащитных козырьках |
| F22 | 3А плафоны освещения салона, датчик дождя и освещенности |
| F23 | 20А разъем прицепа |
| F24 | 15А ЦЭКБС |
| F25 | 3А внутреннее зеркало заднего вида |
| F26 | 10А система навигации, CD-чейнджер, аудиосистема |
| F27 | 20А аудиосистема, блок управления стояночным тормозом |
| F28 | резерв |
| F29 | резерв |
| F30 | 15А ЦЭКБС, указатели поворота |
| F31 | 10А ЦЭКБС |
| F32 | 30А электро стеклоподъёмник двери водителя |
| F33 | 25А ЦЭКБС, центральный замок |
| F34 | 30А ЭБУ мультиплексной сети двери пассажира |
| F35 | 15А часы, указатель температуры наружного воздуха, дисплей телефона |
| F36 | 15А диагностический разъем, реле звукового сигнала, блок управления сигнализацией, сирена |
| F37 | 10А сигналы торможения, блок управления электрооборудованием |
| F38 | 30А автоматический стояночный тормоз |
| F39 | 30А ЭБУ складной крыши |
| F40 | 40А электровентилятор климатической установки |
| F41 | 25А электропривод люка |
| F42 | 40А обогрев заднего стекла |
- RA 70А – реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)
- RB 70А – реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)
- RC 40C – реле обогрева заднего стекла
- RD 20A – реле звукового сигнала
Пример доступа к блоку и замены предохранителя прикуривателя, смотрите в данном видео.
Дополнительные реле
Отдельное реле “+” при работающем двигателе на 40А может находится под сиденьем пассажира.Так на блоке отопителя центральной консоли могут располагаться пара реле дополнительного подогрева.
Предохранители и реле в салоне
Основной блок находится с левой стороны в панели приборов, за защитной крышкой, на обратной стороне которой, нанесена актуальная схема с описанием предохранителей.
Фотография
Схема реле
Обозначение реле
- Распределительное реле после замка зажигания
- Реле обогрева заднего стекла
- Реле передних противотуманных фар
- Реле день/ночь
- Зуммер о не выключенном освещении
- Реле очистителя заднего стекла
- Реле очистителя лобового стекла
- Реле указателей поворота и аварийной сигнализации
- Реле блокировки от детей
- Реле стеклоподъемников
Схема предохранителей
Описание предохранителей
- 40 Правый передний стеклоподъемник
- 40 Обогреватель заднего стекла
- 40 Левый передний стеклоподъемник
- 40 Система кондиционирования воздуха
- 25 Электрическая блокировка дверей
- 10 Указатели поворота, аварийная световая сигнализация
- 20 Стеклоочиститель ветрового стекла
- 25 Память положения регулировок оборудования
- 10 Габаритное освещение, реостат освещения, подсветка панели приборов и вещевого ящика, управление светом фар
- 10 Левее габаритное освещение, освещение прикуриватель, радио, селектор автоматической коробки передач, управление обогревателем
- 20 Вентиляторы радиатора
- 15 Система кондиционирования воздуха
- 10 Зеркало с электрическим приводом, аварийная световая сигнализация, задний фонарь
- 10 Обогреватель зеркал заднего вида
- 15 Левый указатель поворота, корректор фар
- 15 Правый указатель поворота
- 15 Правая фара
- 15 Левая фара
- 15 Стеклоочиститель заднего стекла, обогреватель заднего стекла, вентилятор отопителя, внутреннее освещение заднее освещение, контрольная лампа селектора автоматической коробки передач
- 20 Прикуриватель
- 15 Подвеска с электронным управлением
- 25 Стеклоомыватель ветрового стекла
- 7.5 Аксессуары
- 10 Стоп-сигналы, прерыватель указателей поворота, регулятор скорости
- 30 Регулировка положения спинки сидения и подголовника переднего пассажира
- 5 Усилитель рулевого управления
- 20 Защита функционирования двигателя
- 10 ABS
- 5 Автоматическая коробка передач, фонари света заднего хода
- 10 Панель приборов, дополнительное реле, переключатель 4х4, переключатель S
- 30 Регулировка положения правого заднего сидения
- 30 Регулировка положения левого заднего сидения
- 30 Регулировка положения подушки сидения переднею пассажира
- 25 Люк, обогрев сидений, сидение ergo malic
- 10 Часы, звуковой сигнал, синтезатор речи
- 25 Звуковой предупреждения, блок сигнализации
- 15 Внутреннее освещение, электрическое управление замками дверей, зеркало заднего вида
- 25 Противотуманные фары
- 15 Управление радиоприемником и телефоном
- 10 Противотуманные фонари
3 поколение
Блок под капотом
Находится под бочком. Для доступа к блоку его надо снять.
Вариант 1
Фотография
Схема
Расшифровка
| F1 | 7,5А Фонарь правый габаритный |
| F2 | 7,5А Фонарь левый габаритный |
| F3 | 10А Правый ближний свет фар |
| F4 | 10А Левая фара ближнего света |
| F5 | 20А Противотуманные фары |
| F6 | 10А Левый дальний свет |
| F7 | 10А Правый дальний свет |
| F8 | 25А блок питания АБС |
| F9 | 30А Стеклоочиститель |
| F10 | 10А Подушка безопасности PIS (первичное зажигание) |
| F11 | — |
| F12 | 20А Питание ЭБУ КП (Передний привод) |
| F13 | — |
| F14 | — |
| F15 | — |
| F16 | 5А Коробка передач PIS (питание первичного зажигания) |
| F17 | 7,5А Пассажирский отсек PIS (первичное питание) |
| F18 | 5А ЭБУ впрыска / реле подогревателя дизеля |
| F19 | 10А Задние ходовые огни PIS (первичное зажигание) |
| F20 | — |
| F21 | — |
| F22 | 10А Кондиционер (компрессор) I |
| F23 | 5А Размораживание (релейное управление) |
Вариант 2
Схема
Описание
| F1 | – | – |
| F2 | – | – |
| F3 | 50 | АВТОБУС X62 |
| F4 | 40 | ЭБУ АБС |
| F5 | 50 | Дополнительное реле отопления 1 |
| F6 | 50 | Специальная переоборудование кузова, X62 BUS |
| F7 | 70 | Реле дополнительного обогрева 2 |
| F8 | 70 | Задние фонари, блок предохранителей и реле в салоне, сопротивление отопителя дизельного двигателя |
| F9 | 70 | Блок реле и предохранителей в салоне |
| F10 | 50 | Реле вентилятора электродвигателя 3, реле вентилятора электродвигателя (номинал в зависимости от комплектации автомобиля) |
| 40 | ||
| F11 | 40 | Реле 1 скорости вращения вентилятора двигателя, Реле 2 скорости вентилятора двигателя (номинальные значения в зависимости от комплектации автомобиля) |
| 50 | ||
| 60 | ||
| F12 | 40 | Запускает двигатель |
| F13 | 60 | Блок интерфейса нагрева |
| F14 | 60 | Блок интерфейса нагрева |
| F15 | 70 | Блок реле свечей накаливания дизельного двигателя |
| F16 | 40 | Реле электронасосного агрегата КП |
| 50 | Блок предохранителей 2 | |
| ПРЕДОХРАНИТЕЛЬНАЯ ПЛАСТИНА ШИНЫ (260BA) | ||
| F1 | 5 | Блок питания реле управления освещением (ГРУАУ) Передние и задние фонари |
| F2 | 5 | Блок питания реле управления освещением (ГРУАУ) Индивидуальное освещение (X81) |
| F3 | 15 | Источник питания реле 1155 (70А + дополнительное реле нагрузки) |
| F4 | 25 | Реле 1155 питания (70А + реле АКБ BCM) |
| F5 | 10 | Блок питания для мультимедийного дисплея из комплектов ГРУАУ |
| F6 | 5 | Электропитание электронного блока управления порога |
| F7 | – | – |
| F8 | – | – |
Блоки в салоне
Основной блок
Фотография
На обратной стороне защитной крышки будет находится актуальная схема расположения
Обозначение элементов
Схема
Описание
| 1 | 10 | Информационно-развлекательная система, обогрев сидений, (Сервисное реле 1. Реле работы двигателя) |
| 2 | 15 | Прикуриватель |
| 3 | 10 | Розетка 1 |
| 4 | 10 | Розетка 2 |
| 5 | 5 | Приборная доска |
| 6 | 30 | Центральный замок (UCE Habitacle (CPE, SUPCPE), BFR) |
| 7 | 25 | Поворотники, задние противотуманные фары, блок управления кузовом (UCE Habitacle + Batsecurite) |
| 8 | 5 | Диагностический разъем |
| 9 | — | — |
| 10 | 5 | ABS, Электронная программа стабилизации |
| 11 | 10 | Внутреннее освещение, стоп-сигналы |
| 12 | 5 | Модуль управления кузовом |
| 13 | 15 | Стоп-сигнал |
| 14 | 5 | Блок управления кузовом, электрические стекло подъемники, кондиционер |
| 15 | 20 | Левое заднее стекло с обогревом |
| 16 | 20 | Правое заднее стекло с обогревом |
| 17 | 15 | Омыватель ветрового стекла (органы управления на руле) |
| 18 | 5 | Электронный иммобилайзер |
| 19 | 15 | Подогрев сидений (BFRH2, ADPCNC, адаптация) |
| 20 | — | — |
| 21 | 10 | Огни поворотов |
| 22 | 10 | Информационно-развлекательная система, обогрев сидений, экран дисплея автомобиля, аудио разъемы, сигнализация |
| 23 | 5 | Связь без помощи рук |
| 24 | 10 | Тахограф |
| 25 | — | – (расположение диода) |
| 26 | — | – (расположение диода) |
| 27 | 40 | Вентилятор климат-контроля |
| 28 | 10 | Дополнительные приспособления (BFRH2, реле удаления ACC, реле сервитута 1) |
| 29 | 40 | Электрические стекло подъемники, блок управления кузовным оборудованием |
Дополнительные блоки
Они расположен с правой стороны (левый и правый руль) под панелью приборов и прикреплены к правому фланцу балки панели приборов.
Блок 1
Назначение
- Блок питания распределения тока нагрузки 20А – 12 В
- 20А – Информация о работе двигателя
- 20А – Сиденье с подогревом
Блок 2
Схема
Обозначение
- 20А Дверь раздвижная
- 20А Крышка багажника
- 20А Сиденье автобуса с подогревом
- Автобус 20А ESP
- 40А Информация о кондиционере
- 70А BCM + питание АКБ
- 70А + подача аксессуаров в навес
На этом всё. Нашли ошибку или есть что добавить – пишите в комментарии.
Блок под капотом
В моторном отсеке блок находится с левой стороны, под защитной крышкой.
Назначение
- 40 Управляемая подвеска
- 60 ABS
- 70 Предпусковой прогрев двигателя
- 60 Замок зажигания, указатели поворота, телефон, блокировка замков дверей, плафон, часы
- 60 Отопление, ток сидения с электрическим приводом, стеклоподъемники с электрическим приводом
- 60 Переключатель противоугонного устройства, габаритное освещение, аварийная световая сигнализация
- 60 Замок зажигания, стеклоочистители, стеклоомыватели, прикуриватель
- 40 Левый вентилятор радиатора
- 40 Правый вентилятор радиатора
- 40 Указатели поворота, омыватель фар
