Предохранители и реле Toyota RAV4 (XA40), 2012 — 2020 г.в.
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и в моторном отсеке. Информация подходит для моделей Тойота РАВ4 (XA40) 4 поколения 2012, 2013, 2014, 2020, 2020, 2020, 2020, 2020 года выпуска.
В моторном отсеке
Расположение компонентов: 1. Блок предохранителей; 2. Блок управления двигателем; 3. Блок управления свечами накала; 4. Блок управления генератором; 5. С Октября 2020: Блок управления вентилятором; 6. Реле очистителей фар; 7. Блок управления коробкой передач; 8. Блок реле; 9. Блок управления форсунками; 10. Контроллер бесступенчатого подъема клапанов; 11. Актуатор тормозов; 12. Реле свечей накала; 13. С Октября 2020: Реле подогрева топлива
- 2AR-FE: Датчик расхода воздуха, топливный насос, задний кислородный датчик
- Дизель: предохранители: «EFI NO.1», «EFI NO.2»
- 3ZR-FE: Датчик расхода воздуха, VSV, ACIS VSV, задний кислородный датчик, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
- 3ZR-FAE: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
- 2AR-FE: Датчик расхода воздуха, VSV, ACIS VSV1AD-FTV: Датчик расхода воздуха, масляный клапан, EDU, ADD FUEL VLV, EGR, система старт-стоп, свечи накала
- 2AD-FTV, 2AD-FHV: EDU, ADD FUEL VLV, EGR, датчик расхода воздуха, VNT E-VRV
- 3ZR-FAE: Датчик расхода воздуха, VSV, ACIS VSV, задний кислородный датчик, система старт-стоп
- 2AR-FE: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
- 3ZR-FE, 2AD-FTV, 2AD-FHV: Датчик расхода воздуха
- До Октября 2020:Галогеновые лампы: Ближний левый свет, корректор фар
- С Октября 2020: Ближний левый свет, корректор фар
- До Октября 2020:Дизель, (3ZR-FAE с Апреля 2015): ↓
- С Октября 2020:Кроме 2WW: Предохранители: «ABS NO.1», «ABS NO.2», «RDI FAN», «FAN NO.1», «S/HTR R/L», «DEICER», «FOG FR», «S/HTR R/R», «CDS FAN», «FAN NO.2», «HTR», «STV HTR», «TOWING-ALT», «HWD NO.1», «HWD NO.2», «H-LP CLN», «DRL», «PTC HTR NO.1», «PTC HTR NO.2», «PTC HTR NO.3», «DEF», «NOISE FILTER», «STOP», «S/ROOF», «AM1», «OBD», «D/L NO.2», «FOG RR», «D/L BACK», «P/OUTLET NO.1», «DOOR D», «DOOR R/R», «DOOR R/L», «WIP RR», «WSH», «GAUGE», «WIP FR», «SFT LOCK-ACC», «P/OUTLET NO.2», «ACC», «PANEL», «TAIL», «D/L NO.2», «EPS-IG», «ECU-IG NO.1», «ECU-IG NO.2», «HTR-IG», «S-HTR LH», «S-HTR RH», «IGN», «A/B», «METER», «ECU-IG NO.3»
- Дизель: Блок управления двигателем (EDU)
- Бензин: Топливный насос (C/OPN)
- 2WW: Топливный насос (FUEL PMP)
- До Октября 2020: Фары (H-LP)
- С Октября 2020: Диммер
- До Октября 2020: Диммер
- С Октября 2020:Кроме 2AR-FE: Фары (H-LP)
- 2AR-FE: Фары / дневные ходовые огни (H-LP/DRL)
Расположение компонентов: 1. Левый руль: Реле освещения салона (DOME CUT); 2. Блок управления корректором фар; 3. Блок предохранителей / Блок управления электрооборудованием кузова; 4. Актуатор блокировки руля; 5. Блок управления усилителем рулевого управления; 6. Блок реле; 7. Блок управления навигацией; 8. Блок управления полным приводом; 9. Блок управления парктроником (Clearance Warning); 10. Блок управления системами помощи водителю; 11. Блок сетевого шлюза; 12. Реле стеклоочистителя; 13. Блок управления системой старт-стоп; 14. Блок управления селектора коробки передач; 15. Блок управления подушками безопасности; 16. Распределительный коннектор; 17. Усилитель кондиционера; 18. Распределительный коннектор; 19. Правый руль: Реле двойной блокировки дверей
Блок в салоне
В салоне основной блок предохранителей и реле находится в нижней части панели приборов за защитной крышкой.
Фото пример исполнения
Схема с крышки блока
Схема
Описание
R1- Реле отопителя R2 – Главное силовое реле R3 – Реле-прерыватель указателей поворота R4 – Реле топливного насоса
AM1 (50A) – Силовой толстый провод идет напрямую от АКБ на замок зажигания и АСС
Power (30А) – Электропривод стеклоподъемников, люка
Heather (40А) – Кондиционер с ручным, автоматическим управлением
Gauge (10А) Система зарядки (модели выпуска до 08.2002). Система управления двигателем. Система электронного управления АКПП. Антиблокировочная система тормозов. Индикаторы АКПП. Электропривод стеклоподъемников. Центральный замок. Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении. Система предупреждения о непристегнутом ремне. Электропривод люка. Комбинация приборов. Часы. Указатели поворота и аварийка. Фонари заднего хода. Кондиционер с ручным, автоматическим управлением. Подушки безопасности (модели выпуска с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003).
Def (20А) – Обогреватель заднего стекла.
Door (25А) – Центральный замок.
Tail (7.5A) Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении. Комбинация приборов. Часы. Фары (галогеновые). Габариты и подсветка. Задние противотуманные фонари. Противотуманные фары (до 08.2002). Кондиционер с ручным управлением (до 08.2002). Фары (ксенон).
Wiper (20A) – Очиститель и омыватель лобового и заднего стекол.
Electronic B (7.5A) Система управления двигателем. Система электронного управления АКПП. Задние противотуманные фонари. Кондиционер с ручным управлением (до 08.2002). Система иммобилайзера (с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003). Система заднего обзора (модели 2WD с 08.2003).
Fog (15A) – Противотуманные фары.
Accessory (15A) Электропривод зеркал. Аудиосистема.Прикуриватель. Разъем для подключения доп. оборудования. Система заднего обзора (модели 2WD с 08.2003).
Electronic Ig (7.5A) Электропривод вентиляторов (до 08.2002). Антиблокировочная система. Лампы освещения салона. Кондиционер с ручным и автоматическим управлением. Электропривод вентиляторов (с 08.2002). Обогреватель заднего стекла (с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003). Система заднего обзора (модели 2WD с 08.2003).
Haz (10A) – Указатели поворота и аварийной сигнализации.
A/C (7.5A) – Кондиционер с ручным и автоматическим управлением.
Invertor (15A) – Разъем для подключения доп.оборудования.
Stop (10A) – Стоп-сигналы, Система управления двигателем, Антиблокировочная система тормозов

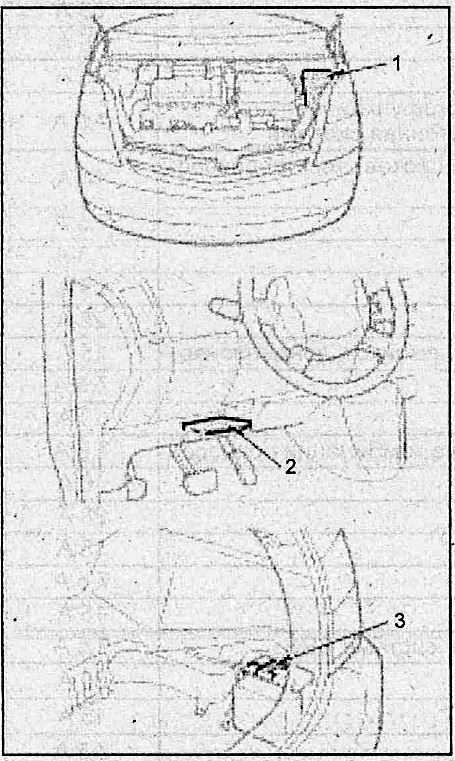

Блоки в салоне
Расположение
Общая схема расположения блоков в салоне
Описание
- Блок управления навигацией
- Skid Control
- Блок предохранителей
- Вспомогательное реле (ACC)
- Блок управления электрооборудованием кузова
- Реле обогрева зеркал
- Реле розеток
- Реле дневных ходовых огней
- Блок управления источником питания
- Блок управления системой интеллектуального доступа с кнопкой запуска (Smart Key)
- Распределительный блок
- Блок контроля давления в шинах
- Блок управления усилителем рулевого управления
- Блок сетевого шлюза
- Блок транспондера ключа
- Блок управления гибридной системой
- Блок управления двигателем
- Распределительный блок №2
- Блок управления корректором фар
- Блок управления коробкой передач
- Аудио усилитель
- Блок управления кондиционером
- Блок подушек безопасности
Блок предохранителей
В салоне блок предохранителей находится под панелью снизу, за защитной крышкой.
Фото пример исполнения
Фото схема
Обозначение
| 1 | – |
| 2 | 15A M/HTR – Обогрев зеркал |
| 3 | 30A WIP – Стеклоочиститель |
| 4 | 15A RR WIP – Задний стеклоочиститель |
| 5 | 20A WSH – Омыватель стекла |
| 6 | 7,5A ECU-IG – Система интеллектуального доступа с кнопкой запуска, стеклоподъемники, усилитель рулевого управления, противоугонная система, мульти-информационный дисплей |
| 7 | 10A GAUGE – Комбинация приборов, лампы стоп-сигнала, аварийная сигнализация, стеклоподъемники |
| 8 | 7,5A OBD – Диагностический разъем |
| 9 | 7,5A STOP – Лампы стоп-сигнала |
| 10 | – |
| 11 | 25A DOOR – Центральный замок |
| 12 | 25A ACC−B – Предохранители: “POWER OUTLET”, “ACC” |
| 13 | 15A ECU−B – Мульти – информационный дисплей, стеклоподъемники, кондиционер |
| 14 | – |
| 15 | 7,5A AM1 – Гибридная система |
| 16 | 10A TAIL – Габаритный свет, освещение номерного знака |
| 17 | 7,5A PANEL – Мульти – информационный дисплей, часы, аудио система, подсветка панели приборов |
| 18 | 10A A/C (HTR) – Кондиционер |
| 19 | 20A FR DOOR – Стеклоподъемники |
| 20 | – |
| 21 | – |
| 22 | – |
| 23 | 15A PWR OUTLET – Розетка |
| 24 | 7,5A ACC – Аудио система, мульти-информационный дисплей, часы |
| 25 | – |
| 26 | – |
| 27 | – |
| 28 | – |
| 29 | 15A PWR OUTLET FR – Розетка |
| 30 | 7,5A IGN – Гибридная система, иммобилайзер, система подушек безопасности SRS |
| 31 | – |
Сбоку самого блока крепятся дополнительные предохранители и реле.
Схема
Назначение
Предохранители
- 30А PWR – Стеклоподъемники
- 40А DEF – Обогрев заднего стекла
Реле
- R1- Зажигание (IG1)
- R2 – Отопитель (HTR)
- R3 – Указатели поворота (аварийная сигнализация)
Дополнительные элементы
Схема
Расшифровка
- Блок управления системой классификации
- Распределительный блок
- Ресивер центрального замка
- Реле заднего стеклоочистителя
- Реле вентилятора батареей
- Антенна и ресивер системы контроля давления в шинах
- Блок силовых предохранителей
- Блок управления батареей
- Главное реле
Блок силовых предохранителей
Он находится в багажном отделении на плюсовой клемме аккумуляторной батареи.
Схема
Цепи защиты
- 5А DC/DS-S – Инвертор и конвертер
- 120A MAIN – Гибридная система

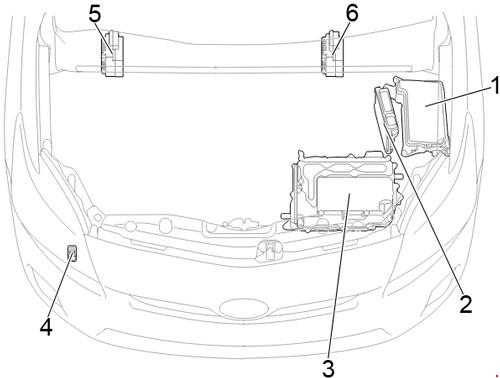

Блоки под капотом
Расположение
Общая схема расположения блоков под капотом
Описание
- Блок предохранителей и реле
- Блок управления фарой (2003-2005)
- Блок управления фарой (2003-2005)
- Блок реле
Блок предохранителей и реле
Расположен с левой стороны моторного отсека.
Пример схемы с крышки блока
Схема
Назначение
| 1 | 30A Запасной предохранитель |
| 2 | 15A Запасной предохранитель |
| 3 | 7,A DRL – Дневные ходовые огни |
| 4 | 10A H−LP LO RH -Галогеновые лампы: Ближний правый свет |
| 15A H−LP LO RH – Газоразрядные лампы: Ближний правый свет | |
| 5 | 10A H-LP LO LH – Галогеновые лампы: Ближний левый свет |
| 15A H-LP LO LH – Газоразрядные лампы: Ближний левый свет | |
| 6 | 10A H−LP HI RH – Дальний правый свет |
| 7 | 10A H−LP HI LH – Дальний левый свет |
| 8 | 15A EFI – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 9 | 15A AM2 – Зажигание, предохранитель: “IGN” |
| 10 | 10A HORN – Звуковой сигнал |
| 11 | 20A HEV – Гибридная система |
| 12 | 7,5A P CON MAIN – Иммобилайзер, система управления стояночным тормозом |
| 13 | 30A P CON MTR – 2003-2004: Система управления стояночным тормозом |
| 25A ABS−1 – 2003-2009: ABS | |
| 14 | 10A ETCS – Система управления дроссельной заслонкой |
| 15 | 10A BATT FAN – Вентилятор высоковольтной батареи |
| 16 | 10A HAZ – Указатели поворота, аварийная сигнализация |
| 17 | 15A DOME – Аудио система, освещение салона, комбинация приборов, указатели поворота, освещение багажного отсека, часы, система интеллектуального доступа с кнопкой запуска |
| 18 | 15A ABS |
| 19 | 10A ABS |
| 20 | 10A ABS |
| 21 | 15A FR FOG – Противотуманный свет |
| 22 | 10A CHS W/P |
| 23 | 30A AMP – Аудио система |
| 24 | 30A PTC HTR2 – Вспомогательный отопитель (PTC) |
| 25 | 30A PTC HTR1 – Вспомогательный отопитель (PTC) |
| 26 | 30A CDS FAN – Вентилятор системы охлаждения |
| 27 | – |
| 28 | – |
| 29 | 60A P/I – Предохранители: “AM2”, “HEV”, “EFI”, “HORN” |
| 30 | 40A HEAD MAIN – Реле фар |
| 31 | – |
| 32 | 30A ABS-1 – Реле ABS MTR |
| 33 | 30A ABS |
| 34 | – |
| 35 | 100A DC/DC – Реле PWR, реле габаритного света, реле зажигания (IG1), предохранители: “ACC-B”, “ESP”, “HTR”, “RDI”, “PS HTR”, “PWR OUTLET FR”, “ECU-B”, “OBD”, “STOP”, “DOOR”, “FR DOOR”, “DEF”, “AM1” |
| 36 | – |
| 37 | – |
| 38 | 50A PS HTR – Кондиционер |
| 39 | 30A RDI – Блок управления двигателем, вентилятор системы охлаждения, гибридная система |
| 40 | 40A HTR – Кондиционер (отопитель), гибридная система |
| 41 | 50A ESP |
| 42 | – |
| Реле | |
| R1 | ABS (ABS No.2) |
| R2 | ABS (ABS MTR 2) |
| R3 | Фары (H-LP) |
| R4 | Диммер |
| R5 | Система управления стояночным тормозом (P CON MTR) |
| R6 | Вентилятор системы охлаждения (FAN No.3) |
| R7 | Вентилятор системы охлаждения (FAN No.2) |
| R8 | ABS (ABS MTR) |
| R9 | ABS (ABS No.1) |

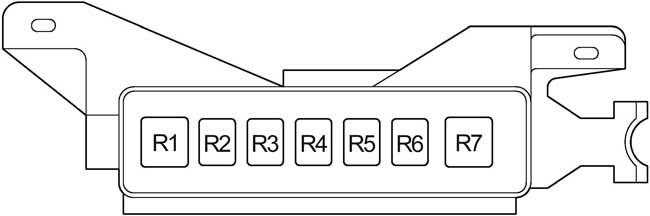

Блок реле
Схема
Обозначение
| R1 | PS HTR |
| R2 | Противотуманный свет |
| R3 | Вспомогательный отопитель (PTC HTR1) |
| R4 | Вспомогательный отопитель (PTC HTR2) |
| R5 | Дневные ходовые огни (DRL No.4) |
| R6 | CHS W/P |
| R7 | – |
Остались вопросы или есть что добавить – пишите в комментарии.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Как контролировать и заменять плавкие элементы
Работает или нет предохранитель автовладелец сможет проверить посредством мультиметра. Он должен установить ручку устройства в положение «Диод» или «Прозвон».
Внимание! Режим измерения сопротивлений должен находится в самой нижней точке. Как определяется рабочее состояние плавкого контакта:
Как определяется рабочее состояние плавкого контакта:
- если деталь рабочая, то сопротивление будет показывать всегда 0;
- если элемент перегорел, то автовладелец увидит на дисплее мультиметра единицу.
После того как автовладелец обнаружил, что предохранитель нерабочий, его нужно заменить.
Как поменять их
Эксперты рекомендуют менять предохранители на одинаковые по номиналу. Либо использовать плавкие элементы с номиналом до 40 процентов выше требуемого. Только в этом случае деталь перегорит вовремя, прежде чем нагрев распространится по всей проводке и спровоцирует пожар.
Опытные механики не советуют устанавливать скрепки, жучки и другие устройства, которые самодельные и ненадежные. Они не только не предотвратят пожар, но и могут послужить причиной возгорания всего транспортного средства.
При замене нужно обращать внимание не на один контакт, а на целую контактную группу. Если блок изношен или разрушен, то необходимо заменить группу плавких элементов
Чтобы поменять контакт не потребуется покупать специальные инструменты. Опытные механики используют обычный пинцет для того, чтобы вынуть предохранитель из гнезда. По силе тока новичку тоже не удастся спутать детали. Так как каждый из них окрашен в свой цвет. Разумеется, устанавливать деталь нужно только одинакового цвета в одно гнездо.
Блоки закрыты пластмассовыми крышками. Снять и одеть их заново автовладельцу не составит труда.
Внимание! Современные модификации Тойота Королла имеют усложненные схемы блоков плавких элементов. Поэтому новичку не рекомендуется делать это самому
- Открыть капот транспортного средства снять крышку с блока плавких устройств, которая находится рядом с радиатором.
- Или сесть на водительское сиденье или пассажира (в зависимости от расположения нужной детали) и дотянуться до решетки воздухообдува.
- Снять ее. Открыть блок с плавкими элементами.
- Пинцетом вынуть сгоревший, который нужно заменить.
- Вставить новый.
- Завести двигатель. Проверить работают ли устройства, за которые отвечает деталь.
Внимание! Всю работу необходимо делать при выключенном зажигании
Где эти детали находятся
Новички, которые недавно приобрели Тойоту Королла, часто не знают, где же стоит предохранитель, который отвечает за ту или иную цепь. Всего мест, где эти блоки могут располагаться – пять.
- слева под моторным пространством;
- в салоне под рулевым устройством слева от водителя;
- под приборной панелью справа;
- под капотом. Этот блок имеется не на всех модификациях машин от производителя Тойоты;
- еще один блок отвечает за ABS транспортного средства. Он также доступен не на всех моделях машин.
Теперь необходимо научиться читать схемы и понять, который их предохранителей за что отвечает.
К первому блоку относятся те плавкие элементы, которые находятся рядом с радиатором под капотом.
В таблице указано наименование контакта и сила тока. Все предохранители читаются слева направо.
С 10 номера по 13 предохранители остаются резервными.
Блок 2 и 3
Теперь предстоит разобраться с блоками, которые находятся в салонном пространстве Тойота Королла.
Обозначения контактов слева от водителя. С 1 по 3 – это резервные устройства.
Таблица для блока, который находится справа от водителя.
Остальные блоки установлены не на всех модификациях. Поэтому подробнее о них можно узнать в инструкции по эксплуатации к машине. В ней описано подробно роль каждой детали плавких элементов.
Приус XW20 2003-2009
В модели Приус XW20 предусмотрено использование одного релейного и трех основных блоков предохранителей. Рассмотрим, за что они отвечают и место их монтажа.

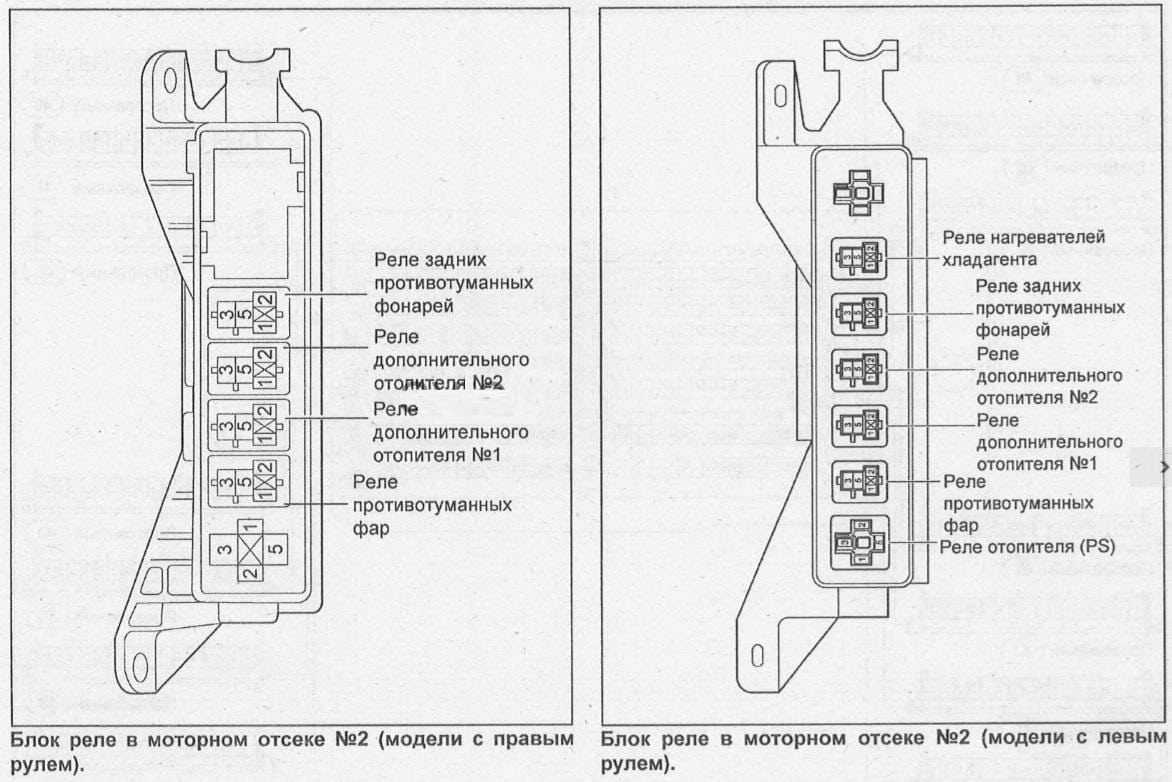

В моторном отсеке
Под капотом расположен блок предохранителей и реле моторного отсека. Первый находится со стороны левого крыла, а второй в центральной части со стороны лобового стекла.
Схема релейного блока выглядит следующим образом:
R1 – кондиционер (PS HTR);
R3, R4 – дополнительный отопитель (PTC HTR1 и 2);
Монтажный блок предохранителей отвечает за защиту следующих компонентов:
1, 2 – резерв на 30 и 15А соответственно;
3 – ДХО (7.5 Ампер);
4, 5 – ближний свет на каждую фару (10 Ампер);
6, 7 – дальний свет на каждую фару (10 Ампер);
8 – впрыск бензина: многоточечный или последовательный многоточечный – EFI (15А);
9 – зажигание – AM2 (15А);
10 – сигнал – HORN (10 Ампер);
11 – гибридная установка – HEV (20А);
12 – иммобилайзер и автоматика контроля стояночного тормоза – P CON MAIN (7.5 А);
14 – автоматика регулирования положения дроссельной заслонки – ETCS (10 А);
15 – охлаждающий вентилятор аккумуляторной батареи, которая обеспечивает работу гибрида на электротяге – BATT FAN (10 А);
16 – световая сигнализация аварийной остановки, поворотники – HAZ (10 А);
17 – мультимедийная установка, подсветка багажного отделения и салона, приборная панель, поворотники, часы, программа интеллектуального управления с запуском кнопкой – DOME (15А);
18, 19, 20 – ABS (15/10/10 А);
21 – противотуманки – FR FOG (15А);
22 – CHS W/P (10 А);
23 – мультимедийная установка – AMP (30А);
24, 25 – PTC HTR1 и 2 (30А);
26 – вентилятор радиатора – CDS FAN (30А);
27, 28, 31, 34, 36, 37, 42 – не задействованы;
29 – HORN, EFI, AM2, HEV (60А);
30 – реле фар (40А);
35 – реле габаритов, AM2 и предохранители STOP, PWR OUTLET FR, ACC-B, RDI, DEF, OBD, ESP, DOOR, HTR, PS HTR, ECU-B, FR DOOR, AM1 – DC/DC (100А);
39 – ЭБУ силового агрегата, HEV, CDS FAN – RDI (30А);
40 – PS HTR, HEV – HTR (40А);
В него также входят следующие реле:
R1, R2, R8, R9 – ABS;
R5 – программа управления стояночным тормозом (P CON MTR);
В салоне Приус 20
Еще один монтажный блок с защитными элементами Prius 20 расположен в салоне, в нише рулевого управления со стороны водительской двери. Он состоит из следующих элементов:
1, 10, 14, 20, 21, 22, 25, 26, 27, 28, 31 – не задействованы;
2 – подогрев внешних зеркал – M/HTR (15А);
3 – дворники лобового стекла – WIP (30А);
4 – дворники заднего стекла – RR WIP (15А);
5 – омывающая система стекол – WSH (20А);
6 – комплекс интеллектуального управления запуска с кнопки, монитор выдачи данных о работе гибрида, стеклоподъемники, усилитель руля, сигнализация – ECU-IG (7.5А);
7 – приборная панель, стоповые фонари, световой сигнал аварийной остановки, электрические подъемники стекол (10 Ампер);
8 – гнездо для проведения диагностики – OBD (7.5 А);
9 – стоповые фонари – STOP (7.5 А);
11 – центральный замок – DOOR (25А);
12 – ACC, POWER OUTLET (25А);
13 – монитор выдачи данных о работе гибрида, PS HTR, стеклоподъемники (15А);
15 – автоматика управления гибридной установкой – AM1 (15А);
16 – подсветка номера и габариты – TAIL (10 Ампер);
17 – монитор выдачи данных о работе гибрида, часы, мультимедийная установка, подсветка комбинации приборов – PANEL (7.5);
19 – стеклоподъемники – FR DOOR (20А);
23, 29 – розетка – PWR OUTLET (15А);
24 – часы, мультимедийная система и монитор выдачи данных о работе гибрида – ACC (7.5 Ампер);
30 – подушки безопасности, иммобилайзер, AM1 – IGN (7.5А).
В качестве предохранителя прикуривателя Приус 20 можно использовать одну из розеток PWR OUTLET.
Предохранители в багажнике Приус 20
В багажном отделении Тойота Приус XW20 смонтирован блок силовых предохранителей. Он расположен возле правого крыла в нише багажника и обеспечивает защиту следующих элементов:
1 – конвертер и инвертор – DC/DC-S (5А);
2 – гибридный силовой агрегат (120А).
Блок под капотом
Под капотом основой блок предохранителей и реле расположен в левой части моторного отсека, рядом с аккумулятором.
Пример схемы с крышки
Фотография
Схема
Обозначение
| 1 | 15A DOME – Часы, комбинация приборов, двойная блокировка, фары, освещение салона, предупреждающий зуммер, мульти-информационный дисплей, аудио система, блок управления блокировкой дверей |
| 2 | 15A EFI – Блок управления двигателем, иммобилайзер, блок управления коробкой передач |
| 3 | 15A HORN – Звуковой сигнал |
| 4 | 15A AM2 – Система зарядки, комбинация приборов, блок управления двигателем, иммобилайзер, блок управления коробкой передач, мульти-информационный дисплей, система подушек безопасности SRS, система зажигания |
| 5 | 30A ST – Система запуска |
| 6 | – |
| 7 | 10A H−LP LH – Левая фара, корректор фар |
| 8 | 10A H−LP RH – Левая фара, корректор фар |
| 9 | 15A P/POINT – Розетка |
| 10 | Запасной предохранитель |
| 11 | Запасной предохранитель |
| 12 | Запасной предохранитель |
| 13 | – |
| 14 | – |
| 15 | 30A RDI – Вентилятор системы охлаждения |
| 16 | 50A HTR SUB1 – Вспомогательный отопитель (PTC) |
| 17 | – |
| Реле | |
| R1 | Вентилятор системы охлаждения |
| R2 | Вентилятор системы охлаждения |
| R3 | Стартер |
| R4 | – |
| R5 | Розетка |
| R6 | Вспомогательный отопитель (PTC) |
| R7 | EFI |
| R8 | Муфта компрессора кондиционера |
| R9 | Звуковой сигнал |
Отдельные элементы могут устанавливаться вне данного блока. Например на плюсовой клемме аккмумуляторной батареи может крепится блок плавких вставок высокой мощности.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
