Расположение предохранителей и реле kia spectra 2000-2011

Важен цвет

Важный параметр автомобильного предохранителя – максимальный ток, который он может выдержать до того, как перегорит. Чтобы быстро определить предельную интенсивность для каждого из них, предлагаются соответствующие цвета указанные в таблице:

Мини и нормальные предохранители:	Макси предохранители
— серый — 2А; — фиолетовый — 3А; — бежевый или светло-коричневый — 5 А; — темно-коричневый — 7,5 А; — красный — 10А; — синий — 15А; — желтый — 20А; — белый или прозрачный — 25А; — зеленый — 30А; — оранжевый — 40А.	— зеленый 30А; — оранжевый 40А; — красный — 50А; — синий — 60А; — коричневый — 70А; — белый или прозрачный — 80А; — фиолетовый — 100А.

Большинство предохранителей, несмотря на цветную маркировку, имеют прозрачность корпуса. Это помогает быстрее и легче диагностировать детали и выявлять неисправные схемы.

Мини, норма, макси предохранители

Если в цепи произойдет короткое замыкание, предохранитель будет поврежден, а питание отключено. Но не стоит паниковать, потому что даже неопытный водитель может устранить такой серьезный дефект. В большинстве случаев ремонт включает только замену предохранителя.

И здесь может возникнуть первая проблема, потому что не все водители знают, где находятся предохранители. Если их можно найти, то оказывается, что их много, и найти правильного невозможно. Блок предохранителей в Киа Спектра чаще всего размещается под капотом возле аккумулятора и внутри автомобиля в районе приборной панели. Наиболее распространенными типами являются плавкие предохранители с тремя пластинами:

• обычные (стандартные);
• мини;
• макси.

Стандарт и мини используют для защиты небольших (менее нагруженных) цепей, расположенных в монтажном блоке в салоне.

Maxi – для безопасности главных силовых цепей под капотом в моторном отсеке.

Блок под капотом

Под капотом находится 1 монтажный блок с предохранителями и реле. Данный блок расположен рядом с передней левой стойкой амортизатора и коробом воздушного фильтра.

Расположение блока предохранителей и реле под капотом Киа Спектра

Для доступа необходимо:

Снять защитную крышку блока, надавив на фиксатор крышки.

Фото блока под капотом
Фото схемы на обратной стороне крышки монтажного блока под капотом

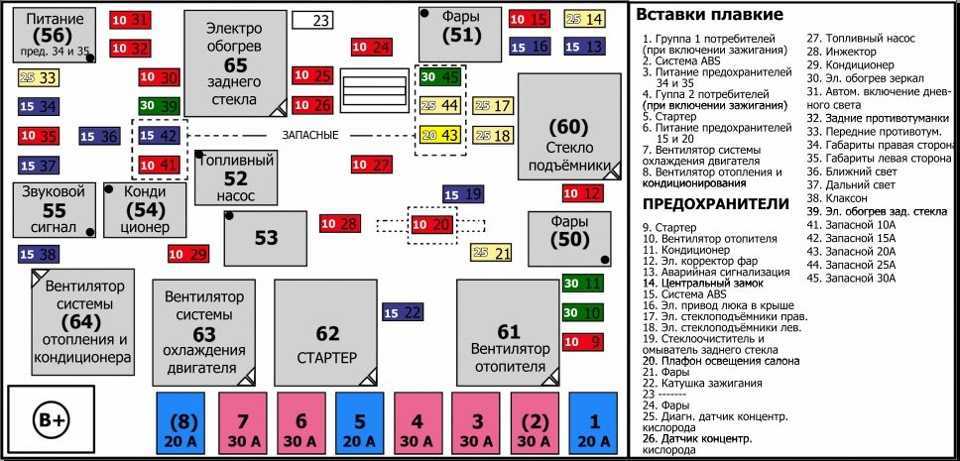

Схема блока предохранителей и реле под капотом Киа Спектра

№ на схеме	Номинал пред-ля	Защищаемая цепь
1	20 А	Питание оборудовния при включенном зажигании (IGN 1)
2	30 А	Тормозная система АБС (ABS)
3	30 А	Питание вторичных предохранителей на габариты №35 и №34, реле №56 (TNS)
4	30 А	Замок зажигания, реле стартера, питание оборудовния при включенном зажигании (IGN 2)
5	20 А	Стартер (STARTER)
6	30 А	Питание предохранителей №20 и №15, Стоп-сигналы ЭБУ (BTN)
7	30 А / 20 А	Вентилятор Радитатора (сис-ма охлаждения двигателя) (COOLING)
8	20 А	Вентилятор кондиционера, сист. отопления и кондиционирования (CON/FAN)
9	15 А / 10 А	Статер (STARTER)
10	30 А / 25 А	Вeнтилятор печки (отопителя) (BLOWER)
11	10 А	Кондиционер, Заслонка рециркуляуии воздуха (SR/ACC)
12	10 А	Регулировка / корректор света передних фар (HLLD)
13	15 А	Аварийная сигнализация (аварийка) (HAZARD)
14	25 А	Центральный замок, цз (D/LOCK)
15	30 А	Тормозная система АБС (ABS)
16	15 А	Люк в крыше (электрический привод) (S/ROOF)
17	25 А	Стеклоподъемники — левая сторона (P/WIN RH)
18	25 А	Стеклоподъемники — правая сторона (P/WIN LH)
19	15 А	Дворники (стеклоочиститель) и омыватель заднего стекла (RR WIPER)
20	10 А	Освещение в салоне (плафоны, лампы), Магнитола, Часы, стоп сигналы, звуковые сигналы блока ETWIS (ROOM)
21	25 А	Свет передних фар, Генератор (HEAD)
22	15 А	Катушки зажигания (IG COIL)
23	10 А	Диагностический разъем (OBD ll)
24	15 А	Свет передних фар (HEAD 2)
25	10 А	Датчик концентрации кислорода — нижний (OX SEN D)
26	10 А	Датчик концентрации кислорода — верхний (OX SEN U)
27	10 А	Бензонасос (топливный насос) (FUEL PUMP)
28	10 А	Форсунки, инжектор (INJECTOR)
29	10 А	Муфта компрессора кондиционера (A/CON)
30	10 А	Обогрев / подогрев боковых зеркал заднего вида (HTD MIR)
31	10 А	Автоматическое включение габаритного света фар, дневные ходовые огни (дхо) (DRL)
32	10 А	Противотуманные фонари задние (RR FOG)
33	10 А	Противотуманные фары передние (птф) (FRT FOG)
34	10 А	Габаритные огни правая сторона (TAIL RH), подсветека номера
35	10 А	Габаритные огни левая сторона (TAIL LH)
36	15 А	Ближний свет фар (правая и левая фары) (HEAD LOW)
37	15 А	Дальний свет фар (правая и левая фары) (HEAD HI)
38	15 А	Сигнал (гудок, клаксон) (HORN)
39	30 А	Обогрев / подогрев заднего стекла (DEFOG)
41	10 А	Резервный (запасной) (SPARE)
42	15 А	Резервный (запасной) (SPARE)
43	20 А	Резервный (запасной) (SPARE)
44	25 А	Резервный (запасной) (SPARE)
45	30 А	Резервный (запасной) (SPARE)
МИКРОРЕЛЕ
50	—	Реле света передних фар (HEAD)
51	—	Реле света передних фар (HEAD 2)
52	—	Реле Бензонасоса (топливного насоса) (FUEL PUMP)
53	—	Главное реле сист-мы управления двигателем (EGI MAIN)
54	—	Кондиционер, муфта компрессора кондиционера (A/CON)
55	—	Сигнал (гудок, клаксон) (HORN)
56	—	Габаритные огни, питание предохранителей №34 и №35 (TNS)
МИНИ РЕЛЕ
60	—	Стеклоподъемники (P/WIN)
61	—	Вентилятор печки (отопителя) (BLOWER)
62	—	Реле Стартера (STARTER)
63	—	Реле вентилятора Радитатора (сис-ма охлаждения двигателя) (COOLING)
64	—	Вентилятор кондиционера, сист. отопления и кондиционирования (CON/FAN)
65	—	Обогрев / подогрев заднего стекла (DEFOG)

Как распознать неисправные автомобильные предохранители

Предохранители обычно перегорают из-за небрежности или короткого замыкания, установке при подключении дополнительных устройств к гнезду прикуривателя, установке радиоприемника или замене лампочек.

Прежде, чем заменить предохранитель в автомобиле, следует отсоединить клеммы аккумулятора. Затем необходимо определить дефект. Какой предохранитель перегорел и какого типа? Хорошим показателем перегоревшего предохранителя в автомобиле является черный, выжженный пластик.

Другим способом локализации дефекта является принципиальная схема, которая также находится в руководстве или напечатана непосредственно на крышке блока предохранителей. Любой, кто имеет представление об электрике, также сможет определить перегоревший автомобильный предохранитель.

Предохранители Kia Spectra: схема, расположение блоков

» Марки » Kia » Spectra » Обслуживание и ремонт

Реле и предохранители — ключевые компоненты бортовой сети. Без них невозможна работа ни одного прибора, будь то фара или комбинация приборов. О том, где в Kia Spectra (2004—2011 г. в.) находятся предохранители, реле, и принципиальных схемах с подробным описанием и расскажет эта статья.

В Kia Spectra для распределения питания от батареи/генератора используется 2 монтажных блока, расположенных в салоне и моторном отсеке.

Блок с предохранителями и реле в моторном отсеке

Он находится под капотом, рядом с аккумулятором. На оборотной стороне крышки нанесена принципиальная схема. В таблице ниже приведена ее расшифровка.

Предохранители

Номер на схемеМаксимальный ток, АЗащищаемая \ обслуживаемая цепь

1	20	Группа 1 потребителей, получающих питание при включенном зажигании
2	30	ABS
3	30	Питание предохранителей 34 и 35
4	30	Группа 2 потребителей, получающих питание при включенном зажигании
5	20	Стартер
6	30	Питание предохранителей 15 и 20
7	30	Вентилятор системы охлаждения двигателя
8	20	Вентилятор системы отопления и кондиционирования
9	30	Стартер
10	30	Вентилятор отопителя
11	30	Кондиционер
12	10	Электрокорректор фар
13	15	Аварийная сигнализация
14	25	Центральный замок
15	30	Система ABS
16	15	Электропривод люка в крыше
17	25	Электростеклоподъемники правых дверей
18	25	Электростеклоподъемники левых дверей
19	15	Стеклоочиститель и омыватель заднего стекла
20	10	Плафон освещения салона
21	25	Фары
22	15	Катушка зажигания
23	–	Резерв
24	15	Фары
25	10	Диагностический датчик концентрации кислорода
26	10	Датчик концентрации кислорода
27	10	Топливный насос
28	10	Форсунки
29	10	Кондиционер воздуха
30	10	Электрообогрев наружных зеркал
31	10	Автоматическое включение габаритных огней
32	10	Задние противотуманные фонари
33	10	Передние противотуманные фары
34	10	Габаритные огни правого борта
35	10	Габаритные огни левого борта
36	15	Ближний свет фар
37	15	Дальний свет фар
38	15	Звуковой сигнал
39	30	Электрообогрев заднего стекла
41	10	Резерв
42	15	Резерв
43	20	Резерв
44	25	Резерв
45	30	Резерв

Реле

Номер на схемеЗащищаемая\ обслуживаемая цепь

50	Фары
51	Фары
52	Топливный насос
53	—
54	Кондиционер воздуха
55	Звуковой сигнал
56	Питание предохранителей 34 и 35
60	Электростеклоподъемники
61	Вентилятор отопителя
62	Стартер
63	Вентилятор системы охлаждения двигателя
64	Вентилятор системы отопления и кондиционирования
65	Электрообогрев заднего стекла

Процесс снятия и замены

Требуемый инструмент:

• ключ на 10 мм,
• торцевая головка на 7 мм,
• удлинитель для торцевых головок,
• шлицевая отвертка,
• тонкая ткань.

Под капотом

Порядок действий следующий:

1. Включить стояночный тормоз, выключить зажигание, снять клемму с минусового полюса аккумулятора.
2. Открыть крышку блока, нажав на фиксатор со стороны воздушного фильтра.
3. Открутить гайку со стороны левого крыла и снять со шпильки клемму.
4. Поджать фиксатор и вытащить деталь из кронштейна.
5. Выкрутить крепежный болт из голубой квадратной колодки и отсоединить ее.
6. Повторить шаг № 5 с остальными крупными колодками.
7. Отсоединить малые колодки, поджав их фиксаторы отверткой.
8. Отвести провода в сторону и снять кронштейн, поджав отверткой фиксаторы у основания.
9. Подключить колодки и установить снятые компоненты в обратном порядке.

Точки подключения автосигнализации на KIA Sorento 2008

Цепь	Цвет	Расположение
+30	Красный	Чёрный разъём
+15	Зелёный/белый	Белый разъём B
Габарит (+)	Зелёный	Малиновый разъём F
Повороты	Белый Жёлтый/чёрный
Ц.З. Запирание	Синий/чёрный	Белый горизон. Разъём К
Ц.З. Запирание Сила	Оранжевый	Большой верт. Разъём A
Ц.З. Отпирание	Серый/чёрный	Белый горизон. Разъём К
Ц.З. Отпирание Сила	Синий	Большой верт. Разъём A
Концевик дверей и багажника общий с задержкой	Коричневый	Стойка лобового стекла
Перед. Лев. (-)	Розовый/чёрный	Белый нижний разъём К верхний ряд
Перед. Прав. (-)	Оранжевый/чёрный	Белый нижний разъём К нижний ряд
Зад. Лев. (-)	Белый	Белый нижний разъём К верхний ряд
Зад. Прав. (-)	Серый/чёрный	Белый нижний разъём К верхний ряд
Концевик багажника (-)	Жёлтый/чёрный	Белый нижний разъём К нижний ряд
Концевик капота (-)	Красный/чёрный	Малиновый разъём F
Бензонасос	Синий	Большой верт. Разъём A
Цепь	Цвет	Расположение
+12	зеленый	у замка зажигания
зажигание	жел.	у замка зажигания
повороты	кр., оранж.	у блока пред.
ц.з. (-)	зел., син. (с чер. полосами)	у блока пред.
конц. дверей (-)	желт.	на прибор. панели
конц. багаж. (-)	зел.оранж.	на прибор. панели
бенз.	кр.	в пасаж. пороге
кат. зажигания	роз.чер.	в гофре
стартер	кр.	в блоке пред. под капотом
Цепь	Цвет	Расположение
+30	Зелёный	Замок зажигания
+15.1	Жёлтый	Замок зажигания
+15.2	Оранжевый	Замок зажигания
АСС1	Белый	Замок зажигания
СТАРТЕР1	Красный	Замок зажигания
Габарит (+)	Красный/чёрный	Белый разъём панель приборов
Поворот 1	Красный	Средний разъём панель приборов
Поворот 2	Оранжевый	Правый разъём панель приборов
Ц.З. запирание Сила	Синий Красный	Чёрный разъём под панелью Блок ЦЗ на левой боковине
Ц.З. отпирание Сила	Белый Белый	Чёрный разъём под панелью Блок ЦЗ на левой боковине
Концевик дверей	Жёлтый	Левый разъём панель приборов
Концевик багажника	Зелёный/оранжевый	Левый разъём панель приборов
Концевик капота	Красный/чёрный
Стоп	Выключатель на педали
Тахометр	Зелёный/чёрный	Средний разъём панель приборов
Генератор	Жёлтый/красный	Правый разъём панель приборов
Ручник	От ручника, в консоли (отвязать диодом)
Свечи накаливания	Жёлтый/оранжевый	Правый разъём панель приборов
Сцепление	Выключатель на педали

Блок под капотом

Он расположен рядом с аккумулятором и закрыт защитной крышкой.

Фото – пример исполнения

Схема

Описание

1	IGN 1:20A (Замок зажигания)
2	ABS: 30A (АБС)
3	TNS: 30A (Осуществляет автоматическое подключение ко вторичным предохранителям TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А)
4	IGN 2: 30A (Замок зажигания, реле стартера)
5	START: 20А Стартер
6	30А. Питание предохранителей 15 и 20
7	COOL/FAN: 20A Вент. Радиатора
8	COND/FAN: 20A Вент. Кондиционера
9	STARTER: 10/15A Стартер
10	BLOWER: 25A Вентилятор отопителя
11	SR/ACC: 10A Кондиционер
12	RR FOG: 10A Задние противотуманные фонари
13	HAZARD: 15A Аварийно – световая сигнализация
14	D/LOCK: 25A Центральный замок дверей
15	ABS: 30A АБС
16	SUNROOF: 15A Люк
17	P/W RH: 20A Правые электрические стекло подъемники
18	P/W LH: 20A Левые электрические стекло подъемники
19	RR WIPER: 15A Стекло очиститель — задний
20	IGN 2: 20A Замок зажигания, реле стартера
21	HEAD: 25A Головные фары
22	IG COIL: 15A Катушка зажигания
23	OBD – II: 10A Диагностический разъём
24	DEFOG: 20A Обогреватель стекла
25	OX SEN D: 10A Задний датчик кислорода
26	OX SEN U: 10A Передний датчик кислорода
27	FUEL PUMP: 10A Топливный насос
28	INJECTOR: 10A Инжектор
29	A/CON: 10A Кондиционер
30	BTN: 30A Стоп-сигналы, Аварийная сигнализация, Освещение салона, Центральный замок
31	10А Автоматическое включение света
32	FRT FOG: 15A Противотуманные фары, передние
33	TAIL RH: 10A Габаритный фонарь — задний правый
34	TAIL LH: 10A Габаритный фонарь — задний левый
35	HEAD LOW: 15A Фара ближний
36	HEAD HI: 15A Фара дальний
37	HORN: 15A Реле звукового сигнала
41 45	SPARES: 10A, 15A, 20A, 30A (запасной)
50	DEFOG Противотуманные фары
51	FUEL PUMP Топливный насос
52	HORN звуковой сигнал
53	AIR COND кондиционер
54	EGI MAINAMP Главное реле зажигания
55	HEADLAMP Фары головного света, подсветка приборов и органов управления
56	TNS Осуществляет автоматическое подключение ко вторичным предохранителям TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А
60	P/WINDOWS Реле электро стекло подъемников
61	BLOWER Реле отопления и кондиционера
63	COOLING FAN Реле вентилятор радиатора
64	CONDENSOR FAN Реле вент. кондиционера
75	FUSE PULLER – Пинцет

У нас на канале есть видео по данной статье. Смотрите и подписывайтесь.

На этом всё, а если Вам есть чем дополнить материал, пишите в комментарии.

Предохранители и реле Kia Spectra

Им считаются автомобили с 2004 года выпуска.

Где предохранители и реле.

Большинство предохранителей и реле расположено в монтажном блоке под капотом на рисунке №1.

Для доступа к элементам монтажного блока моторного отсека нажмите на защелку и снимите крышку блока.

На обратной стороне крышки — схема расположения предохранителей и реле.

Номер на крышке монтажного блока

Защищенная цепь (номинальный ток)

Соединения предохранителей

Группа 1 потребителей, получающих питание при включении зажигания (20 А)

Система ABS (30 А)

Блок питания предохранителей 34 и 35 (30 А)

Потребители группы 2, получающие питание при включенном зажигании (30 А)

Блок питания для предохранителей 15 и 20 (30 А)

Вентилятор охлаждения двигателя (30 А)

Вентилятор отопления и кондиционирования (20 А)

Переключатели

Вентилятор отопителя (30 А)

Кондиционер (30А)

Электрокорректор фар (10 А)

Тревога (15 А)

Центральный замок (25 А)

Система ABS (30 А)

Люк с электроприводом (15 А)

Электрические стеклоподъемники правой двери (25 А)

Электростеклоподъемники левой двери (25 А)

Стеклоочиститель и омыватель (15 А)

Плафон внутреннего освещения (10 А)

Катушка зажигания (15 А)

Диагностический датчик концентрации кислорода (10 А)

Датчик концентрации кислорода (10 А)

Топливный насос (10 А)

Кондиционер (10А)

Наружные зеркала с подогревом (10 А)

Автоматическое включение габаритных огней (10 А)

Задний противотуманный фонарь (10 А)

Передние противотуманные фары (10 А)

Габаритные огни по правому борту (10 А)

Левый боковой габаритный фонарь (10 А)

Ближний свет фар (15 А)

Дальний свет фар (15 А)

Звуковой сигнал (15 А)

Обогрев заднего стекла (30 А)

Микро реле

Электропитание предохранителей 34 и 35

Мини-реле

Вентилятор охлаждения двигателя

Вентилятор для отопления и кондиционирования

Обогрев заднего стекла

Монтажный блок предохранителей в kia Spectrum

Находится справа под панелью приборов.

Для доступа снимите крышку, нажав на защелку.

Номинальный ток, А

Устройства управления, сигнальные лампы

Резерв (цепь ЭБУ АКП)

Стеклоочиститель и омыватель лобового стекла

Предохранитель прикуривателя Kia Spectra

Автоматическое включение габаритных огней

Дополнительный блок реле находится под панелью приборов.

Чтобы получить к нему доступ, снимите левую облицовку приборной панели.

1 — реле указателя поворота и аварийной сигнализации; 2 — реле центрального замка 3 — реле противотуманных фар

Снятие и установка монтажного блока предохранителей в салоне.

Отсоедините отрицательную клемму от аккумулятора.

Снимите левую облицовку панели приборов.

Снять нижнюю облицовку передней стойки.

Откручиваем две гайки.

Снимите блок предохранителей.

Сожмите зажимы отверткой.

Отсоедините монтажный блок от кронштейна.

Запомните или отметьте расположение проводов и отсоедините провода от монтажного блока.

Снятие и установка блока предохранителей в моторном отсеке.

Отсоедините отрицательную клемму от аккумуляторной батареи.

Отвинтите гайку крепления блока.

Снимаем провод со шпильки.

Нажмите на защелку и выдвиньте монтажный блок из кронштейна.

Снимите крепежный болт.

Отсоедините фиксатор проводки от блока.

Таким же образом отсоедините остальные колодки.

Нажмите на защелку и отсоедините подушечки от блока.

Отодвиньте ремни в сторону.

И нажав на защелки снимаем скобу.

Установка монтажного блока аналогична его снятию.

Где находится блок предохранителей Киа Спектра, схема

Так называемые автомобильные «мелочи» часто становятся причиной трагедий. Авария в электропроводке ведет к пожару. В результате страдают люди, материальные ценности. Инженеры предусмотрели блок предохранителей в салоне Киа Спектра как защиту от беды.

Где расположены предохранители

Предохранитель/реле/выключатель расположен на пути от источника питания к потребителю. В автомобиле это аккумулятор и узлы, работающие на электричестве (освещение, зажигание, механизмы, электроника).

Предохранители – часть электропроводки, причем, самая слабая. Когда в цепи произошло нарушение – замыкание, перегрузка – пострадает потребитель. Но на пути стоит «защитник», который сам сгорит, но предотвратит поломку узла.

Защитный элемент устанавливают в электросеть. Но у него есть номинал, предел – ампераж. Если распределитель 10А, он пропустит ток в 10 и меньше ампер. Но при повышении силы тока — перегорит, и этим убережет провода и узлы машины.

В автомобилях корейского производства для удобства пользователей предохраняющие элементы собраны в два блока. Расположение одного из них — под капотом, возле аккумулятора, напротив пассажирского кресла. Второй блок предохранителей в салоне Киа Спектра находится в отсеке под доской приборов, по правую руку водителя.

Как поменять предохранитель Киа Спектра

Когда элемент защиты сгорел, водители решают ставить новый, большей мощности. Это распространенная ошибка.

Предохранитель на прикуриватель Киа Спектра рассчитан на 10А. Если поставить на 20А, то в случае перегруза оплавятся провода. Может сгореть узел прикуривателя, а элемент останется целым. Меньшую мощность использовать не возбраняется, но устройства будут постоянно перегорать.

Защитный элемент подбирают по параметрам силы тока и напряжения. Порядок замены распределителя в салонном блоке:

1. Выключают зажигание и другие реле.
2. Открывают крышку блока.
3. Специальным ластиковым пинцетом вытягивают подозрительный элемент.
4. Выясняют, почему перегорел предохранитель, устраняют причину.
5. Устанавливают в скобы новый элемент подходящего класса.

Салонный блок предохраняет подсветку панели приборов, аудиосистему, сигнал. Если испортился предохранитель памяти в БП, то часы, печка, плафоны, стеклоочистители и стеклоподъемники работать не будут.

https://youtube.com/watch?v=UUrIjYu_-wY

Предохранители в моторном отсеке отвечают за поворотники, фары дальнего и ближнего света, стартер.

На коробке блока предохранителей под капотом Киа Спектра 2006-2007 года приклеена схема и инструкция с описанием замены на русском языке.

Действуют по указаниям:

1. Выключают зажигание.
2. Открывают крышку блока.
3. Обнаруживают негодный элемент.
4. Выясняют и устраняют причину поломки.
5. Вставляют новый предохранитель.

После замены коробку плотно закрывают, чтобы не попала вода.

Демонтаж БП под капотом

Вмешательство в электрическую цепь без начальных знаний ее устройства заканчивается сгоревшим БП. Часто вместо предохранителя водители делают перемычку. Временная проводка ведет к тому, что перегорает весь блок. Тогда его демонтируют.

Слабое место Киа Спектра – предохранитель бензонасоса. Из-за него возникают ситуации, когда меняют БП.

Порядок работы:

1. Скидывают минусовую клемму аккумулятора.
2. Находят под капотом блок.
3. Отжимают фиксирующие скобы с крышки, снимают ее.
4. Отворачивают гайку крепления, сбрасывают провод со шпильки.
5. Монтажный блок в кронштейне держится фиксатором. Нажимают, выводят блок из кронштейна.
6. Выворачивают крепежный болт, отсоединяют от блока жгут проводов.
7. Отверткой поочередно отжимают малые колодки жгута. Отводят в сторону.
8. Отжимают последний фиксатор, который удерживает БП, извлекают блок.

Отведенные в сторону провода маркируют, чтобы не перепутать последовательность при сборке. Монтируют новый БП в обратном порядке. После работы подключают аккумулятор.

Предохранители Kia Spectra

Kia Spectra является компактным автомобилем производства Kia Motors в период между 2000 и 2009 годами.

В данном автомобиле электрическая система связывает все вместе, включая контроллер двигателя, электрические стеклоподъемники, внутреннее/наружное освещение, аудиовизуальную систему и сигнализацию.

Много электроники в автомобиле несет в себе большой потенциал для ошибок. Если определенный механизм не работает в транспортном средстве, это не обязательно связано с техническим дефектом. Возможно, неисправен только один предохранитель. В данной статье будет рассказано, как распознать неисправные элементы и при необходимости их заменить.

Как это работает

Предохранительные блоки по сути – это концентраторы, которые распределяют электричество. Предохранитель выполняет очень важную функцию в электрической цепи, поскольку защищает систему от повреждений, перегрузки или короткого замыкания. В цепи самый слабый компонент часто разрушается первым. После этого он выключается. Этот слабый компонент обычно должен быть предохранителем.

Если рассматривать работу предохранителей на примере стоп-сигналов, следует выделить следующую последовательность действий. При нормальных условиях предохранители пропускают электричество от АКБ к выключателю, который при нажатии отдает это напряжение на лампочки.

Важен цвет

Важный параметр автомобильного предохранителя – максимальный ток, который он может выдержать до того, как перегорит. Чтобы быстро определить предельную интенсивность для каждого из них, предлагаются соответствующие цвета указанные в таблице:

— серый — 2А; — фиолетовый — 3А; — бежевый или светло-коричневый — 5 А; — темно-коричневый — 7,5 А; — красный — 10А; — синий — 15А; — желтый — 20А; — белый или прозрачный — 25А; — зеленый — 30А; — оранжевый — 40А.

— зеленый 30А; — оранжевый 40А; — красный — 50А; — синий — 60А; — коричневый — 70А; — белый или прозрачный — 80А; — фиолетовый — 100А.

Большинство предохранителей, несмотря на цветную маркировку, имеют прозрачность корпуса. Это помогает быстрее и легче диагностировать детали и выявлять неисправные схемы.

Где находится блок предохранителей

В Киа Спектра предохранительный блок иногда обозначается пиктограммой. Расположение блока предохранителей может отличаться в зависимости от года выпуска и модели машины. В основном, они имеют две панели предохранителей.

В моторном отсеке находятся предохранители для таких устройств, как охлаждающие вентиляторы, антиблокировочный тормозной насос и блок управления двигателем.

Другая – в салоне в приборной панели, содержит предохранители для устройств и переключателей, расположенных в салоне.

Но прежде чем начать отчаянно искать, где находятся блоки, стоит взглянуть на волшебную книгу под названием «Инструкция по эксплуатации». Следует ослабить крышку и сразу можно увидеть предохранители для каждой электрической системы в автомобиле Киа Спектра.

Что делать, если снова перегорел автомобильный предохранитель

Если предохранитель снова перегорает после замены и повторного подключения автомобильного аккумулятора, неисправность может быть связана со жгутом проводов или клеммой. В этом случае следует обратиться к профессионалам на СТО.

Ни в коем случае нельзя устанавливать дополнительные предохранители на этом этапе без более подробного анализа ошибок. Прежде всего, проблема с электронной системой должна быть исследована специалистом. Если все предохранители исправны, возможно, ошибка в терминале.

Запасные предохранители можно приобрести примерно за 2500 рублей на некоторых АЗС, в автосалонах и в хорошо укомплектованных специализированных магазинах. Рекомендуется приобретать весь комплект напрямую, потому что порой заранее неизвестно, какой предохранитель необходимо заменить.

Подводя итог всему вышесказанному, необходимо отметить, что для стабильной работы всего автомобиля следует постоянно обслуживать и следить за основными его узлами. При первом же намеке на выход из строя даже, как может показаться на первый взгляд, такой малозначимой детали, как предохранителя, провести его своевременную замену.

Не работает прикуриватель на Киа Спектра

Лет 15-20 назад прикуриватель в автомобиле использовался только по своему прямому предназначению. Сегодня его используют для подключения самых разных устройств. Поэтому отказ в работе этого устройства доставляет много проблем владельцам современных машин.

Немного о причинах выхода из строя

Отказы чаще всего провоцируются двумя причинами:

• Перегорание предохранителя;
• Механические повреждения контактной группы прикуривателя.

Все электрические цепи защищены предохранителями, которые при коротком замыкании перегорают и не дают возможности для воспламенения проводки, а также предохраняют от повреждения другие электро и радиотехнические устройства. Поэтому при обнаружении отказа прикуривателя, первым делом всегда следует проверка предохранителя F8, который расположен в салонном блоке.

При обнаружении перегоревшего прибора, прежде чем ставить исправный, нужно постараться выяснить причину его выхода из строя. Иначе перегорание будет продолжаться до тех пор, пока не будет выявлена и устранена причина превышения рабочего тока. Предохранитель рассчитан на ток силой 15 А.

Что делать в таких случаях

Постарайтесь вспомнить о том, что было включено последний раз в гнездо прикуривателя. Короткое замыкание в самой проводке явление довольно редкое, наиболее часто такая проблема возникает при использовании дополнительных устройств. Больше всех «грешат» такими проблемами автомобильные компрессоры. Их пусковой ток превышает рабочий примерно в семь раз. Поэтому в момент включения компрессора для подкачки шин, происходит бросок пускового тока, после чего предохранитель сгорает. Опытные водители подключают такие устройства непосредственно к аккумуляторной батарее.

Замыкание электрической цепи прикуривателя в его гнезде происходит при применении нестандартных штекеров. На многих автомобилях в это гнездо одновременно подключают несколько устройств. Например, видеорегистратор, зарядка мобильного телефона, телевизор или другие подобные приборы. Для их одновременного включения применяют разветвители. Некоторые из них изготовлены без соблюдения установочных размеров, а это приводит к короткому замыканию во время включения в гнездо прикуривателя. Перед применением таких устройств, сравните их со штатным прибором, это позволит избежать неприятных моментов от отказа в работе гнезда прикуривателя.
