Где находятся предохранители

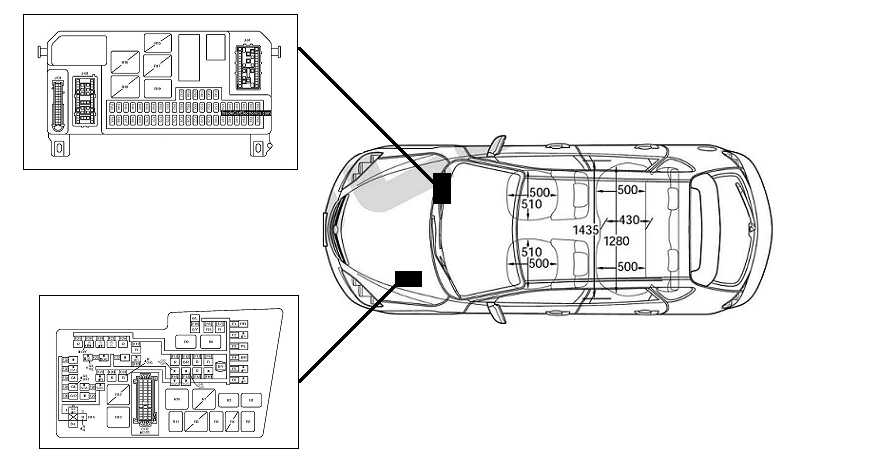

В автомобилях Мазда 3 первого поколения (2003-2009) один блок расположен под капотом, второй – в салоне. Особенность транспортного средства второго поколения (2009-2013) заключается в наличии блока предохранителей и блока реле, которые расположены под капотом, еще один находится в салоне. При разработке машин третьего поколения (2013-2018) инженеры вернулись к схеме, реализованной в исходной версии Мазда 3.
В автомобилях, выпускаемых до 2009 года, блок предохранителей в салоне можно найти прямо под торпедой
Находясь в салоне, следует обратить внимание на область с левой стороны от рулевой колонки. В машинах следующего поколения предохранители оказались под перчаточным ящиком, скрытым массивным кожухом из пластика
Для того, чтобы открыть салонный блок, нужно нажать на небольшую прозрачную защелку.
Владельцам последней версии Мазда 3 нужно спуститься до области, находящейся сбоку от места расположения ног водителя. В область зрения сразу попадает крышка из пластика, которая скрывает предохранители.
Автомобиль последнего на данный момент поколения оснащен блоком предохранителей с правой стороны от водителя (область ребер). Он надежно скрыт кожухом, конструкция включает кронштейны и заглушки для крепления. Открыв блок, можно изучить все представленные обозначения предохранителей.
Мазда 3 второго поколения скрывает предохранители примерно в том же месте, что и самые свежие модели авто. Стоит отметить меньшие размеры кожуха. Заглушка находится с задней стороны, что несколько усложняет доступ к предохранителям. В плане расположения этого блока нет никаких различий с машинами первого поколения
Перед тем, как приступать к работе с предохранителями и любыми другими компонентами электросети, важно отключить зажигание
Предохранители и реле под капотом Мазда 3 2-го поколения

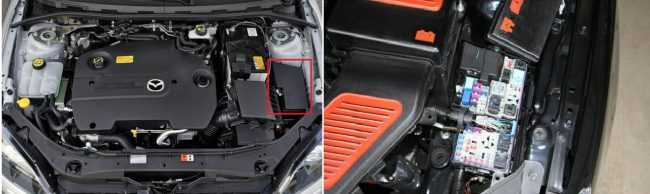

Основной блок предохранителей расположен в левой части моторного отсека, блок закрыт защитной крышкой.

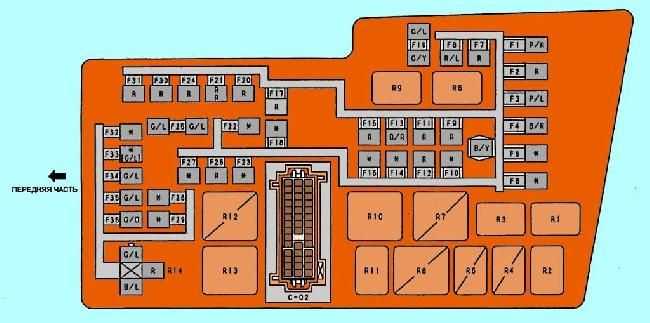

Схема основного блока предохранителей под капотом Мазда 3 БЛ
| № | Описание | Ток, А |
| F1 | Электродвигатель вентилятора системы охлаждения двигателя | 40 |
| F2 | Блок управления двигателем ENG MAIN | 40 |
| F3 | Защита различных электрических цепей BTN 1 | 50 |
| F4 | Кондиционер | 7.5 |
| F5 | Лампы дальнего света в блок-фарах | 20 |
| F6 | Лампы фонарей противотуманного света | 15 |
| F7 | Омыватель фар | 20 |
| F8 | Вентиляционный люк | 15 |
| F9 | Правый элемент обогрева ветрового стекла | 40 |
| F10 | Левый элемент обогрева ветрового стекла | 40 |
| F11 | Электродвигатель вентилятора системы охлаждения двигателя | 40 |
| F12 | Лампы плафонов освещения салона | 15 |
| F13 | Блок управления противобуксовочной системой | 15 |
| F14 | Блок управления противозаносной системой DSC | 20 |
| F15 | Защита различных электрических цепей BTN 2 | 7.5 |
| F17 | Электродвигатель вентилятора системы отопления и вентиляции | 40 |
| F19 | Элемент обогрева заднего стекла | 30 |
| F20 | Выключатель зажигания IG KEY 2 | 40 |
| F21 | Выключатель зажигания IG KEY 1 | 40 |
| F22 | Звуковой сигнал | 15 |
| F23 | Лампы сигналов торможения | 15 |
| F24 | Блок управления двигателем ENG+B | 10 |
| F25 | Предохранитель бензонасоса (FUEL PUMP) | 25 |
| F26 | Блок управления ABS (система АБС) | 40 |
| F27 | Элемент подогрева переднего сиденья | 20 |
| F28 | Блок управления электрогидравлическим усилителем руля | 80 |
| F30 | Блок управления ABS IG | 10 |
| F32 | Лампа ближнего света в правой блок-фаре | 15 |
| F33 | Лампа ближнего света в левой блок-фаре | 15 |
| F34 | Лампы подсветки комбинации приборов | 7.5 |
| F35 | Лампы габаритного света в задних фонарях | 15 |
| F36 | Система управления двигателем ENG ING | 15 |
| F37 | Блок управления двигателем ENG BAR 1 | 15 |
| F38 | Блок управления двигателем ENG BAR 2 | 20 |
| F39 | Привод дроссельной заслонки ETV | 15 |
Реле
| R1 | Топливные форсунки (L3 С ТК) |
| R2 | Ближний свет фар |
| R3 |
|
| R4 | Реле фар — дальний свет |
| R5 | Реле бензонасоса |
| R6 | Дневные ходовые огни |
| R7 | Стартер |
| R8 | Реле нагнетателя |
| R9 | Реле гудка |
| R10 | TNS / габаритные лампы |
| R11 | Обогреватель заднего стекла |
| R12 | Кондиционер |
| R13 | Главное реле |
Расшифровка предохранителей Мазда 3
Схема предохранителей автомобиля является важной информацией, в случае повреждения того или иного предохранителя необходимо знать расположение предохранителей. Подкапотный блок представлен предохранителями Fс 1 по 36 номер
Предохранитель № 1 отвечает за электровентилятор и охлаждение. Номер 2 – электронасос гидроусилителя. № 3 – аварийные сигналы и омывка стекол, центральный замок и габариты. № 4 – фары, № 5 – цепь РТС, 7, 8, 19 — АБС, система устойчивости курса, 9 – силовая цепь. Датчики 11 и 12 – зажигание и реле стартера. Номер 13 – подключается при зажигании и отключается при отключении стартера (в отличие от 11). 15 — климатконтроль, 17 – за обогрев задних стекол. F20- фары противотуманные. Звуковые сигналы — № 21. Номер 23– предохранитель омывателя фар. Номер 24 – насос топлива, 26 – кондиционирование. Номер 27 – генератор. Контроль за двигателем — № 30. Номер 31- освещение в салоне. С 32 по 36 номер отвечают за управление двигателем.
В салоне располагаются датчики с 37 по 86 номер:
- D/LOCK 2 – центральный замок;
- 39-40 — дальний свет;
- 43 – прикуриватель;
- 44 – аудио;
- 45 – зеркала;
- 46 – правые габариты;
- 47 – разъемы для диагностики;
- 49 – цепь замка;
- 50 – управление электрическими приборами;
- 51 – поворотники и электросигнализация;
- 52 — люк в крыше;
- 53 — отмывка стекол;
- 55-56 – подъем стекол;
- 57 – система охраны;
- 58 – обогрев;
- 60-61 – ближний свет;
- 65 – подушка безопасности;
- 67 – устойчивость, рулевое управление;
- 68 – очистка стекол;
- 69 – управление двигателем;
- 70 – очиститель стекол;
- 74 – система обогрева сидений;
- 75 – замок центральный;
- 76 – компрессор кондиционера;
- 77- 78 – подъем стекол;
- 79 – свет во время заднего хода;
- 80- люк крыши;
- 81 –левые габариты;
- 82 – противотуманное освещение, подсветка приборной панели;
Пропущенные номера являются резервными предохранительными элементами. Также к ним относятся предохранители F83 – F86. В монтажном блоке салона размещены реле № 23 – ближний свет, 24 – селектор АКП, 25, 26 – скорости работы по очистки стекол, 27, 28 – дальнее освещение и габариты соответственно. Реле центрального замка: 31-32. Реле под капотом можно расшифровать, зная перевод с английского. Например: FOG – противотуманные фары, H/CLEAN – омывка фар, HEATER – обогрев и т.д.
Где находятся предохранители
В автомобилях, выпускаемых до 2009 года, блок предохранителей в салоне можно найти прямо под торпедой
Находясь в салоне, следует обратить внимание на область с левой стороны от рулевой колонки. В машинах следующего поколения предохранители оказались под перчаточным ящиком, скрытым массивным кожухом из пластика
Для того, чтобы открыть салонный блок, нужно нажать на небольшую прозрачную защелку.
ПОДРОБНОСТИ: Renault Logan снять замена ремонт Снятие и разборка топливного насоса Рено Логан
Владельцам последней версии Мазда 3 нужно спуститься до области, находящейся сбоку от места расположения ног водителя. В область зрения сразу попадает крышка из пластика, которая скрывает предохранители.
Автомобиль последнего на данный момент поколения оснащен блоком предохранителей с правой стороны от водителя (область ребер). Он надежно скрыт кожухом, конструкция включает кронштейны и заглушки для крепления. Открыв блок, можно изучить все представленные обозначения предохранителей.
Мазда 3 второго поколения скрывает предохранители примерно в том же месте, что и самые свежие модели авто. Стоит отметить меньшие размеры кожуха. Заглушка находится с задней стороны, что несколько усложняет доступ к предохранителям. В плане расположения этого блока нет никаких различий с машинами первого поколения.
Где находятся предохранители Mazda 3?
Как и в большинстве автомобилей на Mazda 3 предусмотрено 2 блока с предохранителями. Первый в салоне в зависимости от года выпуска модели может распологаться слева от рулевой колонки под торпедо 2008 и 2009 года выпуска или более ранние модели. Или же с правой стороны под отделением для перчаток в поздних моделях.
Второй расположен под капотом и в нем собраны наиболее электроемкие потребители, рассчитанные на большую проводимость.
В некоторых модификациях салонная секция находится под перчаточным отделением. О том как поступить в таком случае и заменить электропредохранитель прикуривателя самостоятельно, показано в видео от канала «Автообслуживание своими руками».
Где находятся предохранители
В автомобилях, выпускаемых до 2009 года, блок предохранителей в салоне можно найти прямо под торпедой
Находясь в салоне, следует обратить внимание на область с левой стороны от рулевой колонки. В машинах следующего поколения предохранители оказались под перчаточным ящиком, скрытым массивным кожухом из пластика
Для того, чтобы открыть салонный блок, нужно нажать на небольшую прозрачную защелку.
ПОДРОБНОСТИ: Renault Logan снять замена ремонт Снятие и разборка топливного насоса Рено Логан
Владельцам последней версии Мазда 3 нужно спуститься до области, находящейся сбоку от места расположения ног водителя. В область зрения сразу попадает крышка из пластика, которая скрывает предохранители.
Автомобиль последнего на данный момент поколения оснащен блоком предохранителей с правой стороны от водителя (область ребер). Он надежно скрыт кожухом, конструкция включает кронштейны и заглушки для крепления. Открыв блок, можно изучить все представленные обозначения предохранителей.
Мазда 3 второго поколения скрывает предохранители примерно в том же месте, что и самые свежие модели авто. Стоит отметить меньшие размеры кожуха. Заглушка находится с задней стороны, что несколько усложняет доступ к предохранителям. В плане расположения этого блока нет никаких различий с машинами первого поколения.
Как найти его место установки в автомобиле
Для того, чтобы найти место установки определенного предохранителя, необходимо воспользоваться руководством по эксплуатации автомобиля. Не во всех руководствах есть сведения о блоках предохранителей. Наиболее распространенные места их установки:
- в подкапотном пространстве со стороны водителя;
- возле положительной клеммы аккумуляторной батареи;
- в салоне под приборной панелью;
- в салоне в районе бардачка;
- на торцах торпеды;
- под задним сиденьем (в некоторых моделях BMW);
- в багажнике под обивкой с правой или левой стороны.
В интернете есть специальные ресурсы, в которых можно найти месторасположение этих блоков и конкретно предохранителей, обслуживающих определенные системы и устройства автомобилей.
Справка — Mazda 6. Расшифровка предохранителей и реле.
Подкапотный блок предохранителей. Реле подкапотного блока.
1 — главный предохранитель, 2 — монтажный блок в салоне, 6 — реле вентилятора системы охлаждения №2, 7 — реле звукового сигнала, 8 — реле вентилятора системы охлаждения №3, 9 — реле стартера, 10 — реле вентилятора сис¬темы охлаждения №4, 11 — реле динамика низких частот, 12 — реле обогревателя заднего стекла, 13 — реле противотуманных фонарей, 14 — реле кондиционера, 15 — главное реле, 16 — реле фар, 17 — реле габаритов, 18 — реле вентилятора системы охлаждения №1, 19 — реле омывателя фар, 20 — реле противотуманных фар, 21 — реле вентилятора отопителя, 22 — реле топливного насоса.
Салонный блок предохранителей.
Описание предохранителей на автомобиль Mazda 3: расположение, схема, цена
В Мазда 3 с первого по третье поколение (BK, BL, BM) предустановлены предохранители ножевого типа с плавильным элементом по центру. Цилиндрической формы модули не устанавливаются на Мазда3 ввиду устарелости конструкции.
Схема расположения реле – прерывателей
| Обозначения | Какой за что отвечает / что обеспечивает |
| K 1 | Противотуманные фары |
| K 2 | Сигнал |
| K 3 | Обогрев заднего стекла |
| K 4 | Цепь электрического питания |
| K 5 | Топливный насос (бензонасос) |
| K 6 | Зарезервировано |
| K 7 | Зарезервировано |
| K 8 | Омыватель фар |
| K 9 | Электрический вентилятор системы кондиционирования |
| K 10 | Муфта компрессора |
| K 11 | Зарезервировано |
| K 12 | Реле стартера |
| K 13 | Зарезервировано |
| K 14 | Электронный блок управления двигателем |
Описание предохранителей на автомобиль Mazda 3: расположение, схема, цена
В Мазда 3 с первого по третье поколение (BK, BL, BM) предустановлены предохранители ножевого типа с плавильным элементом по центру. Цилиндрической формы модули не устанавливаются на Мазда3 ввиду устарелости конструкции.
Схема расположения реле – прерывателей
| Обозначения | Какой за что отвечает / что обеспечивает |
| K 1 | Противотуманные фары |
| K 2 | Сигнал |
| K 3 | Обогрев заднего стекла |
| K 4 | Цепь электрического питания |
| K 5 | Топливный насос (бензонасос) |
| K 6 | Зарезервировано |
| K 7 | Зарезервировано |
| K 8 | Омыватель фар |
| K 9 | Электрический вентилятор системы кондиционирования |
| K 10 | Муфта компрессора |
| K 11 | Зарезервировано |
| K 12 | Реле стартера |
| K 13 | Зарезервировано |
| K 14 | Электронный блок управления двигателем |
Схема установки предохранителей Mazda 3
| Маркировка / ампераж | За что отвечает (с описанием) |
| F (Ф-1) / 40 | Электрический вентилятор системы охлаждения двигателя |
| F (Ф-2) / 80 | Насос гидравлического усилителя |
| F (Ф-3) / 40 | Цепи питания: диагностический разъем, аварийка, стеклоочиститель спереди, на омыватель стекла, центральный замок, габариты |
| F (Ф-4) / 40 | Фары |
| F (Ф-5) / 80 | Электрическая цепь РТС |
| F (Ф-6) / 30 | Зарезервировано |
| F (Ф-7) / 30 | ABS, система курсовой устойчивости |
| F (Ф-8) / 20 | АБС дополнительно |
| F (Ф-9) / 30 | Электронный блок управления двигателем |
| F (Ф-10) / 10 | Зарезервировано |
| F (Ф-11) / 30 | Замок зажигания, стартер, дополнительная цепь питания |
| F (Ф-12) / 20 | Втягивающее реле стартера |
| F (Ф-13) / 30 | Вспомогательная цепь питания, зажигание |
| F (Ф-14) / 30 | Зарезервировано |
| F (Ф-15) / 40 | Система кондиционирования |
| F (Ф-16) / 15 | Зарезервировано |
| F (Ф-17) / 40 | Обогрев заднего стекла |
| F (Ф-18) / 10 | Зарезервировано |
| F (Ф-19) / 20 | Система курсовой устойчивости (дополнительно) |
| F (Ф-20) / 15 | Противотуманные фары |
| F (Ф-21) / 15 | Сигнал |
| F (Ф-22) / 15 | Зарезервировано |
| F (Ф-23) / 20 | |
| F (Ф-24) / 15 | На омыватель фар |
| F (Ф-25) / 10 | Бензонасос |
| F (Ф-26) / 10 | Система кондиционирования |
| F (Ф-27) / 20 | Генератор |
| F (Ф-28) / 15 | Зарезервировано |
| F (Ф-29) / 10 | Зарезервировано |
| F (Ф-30) / 15 | |
| F (Ф-31) / 10 | ЭБУ |
| F (Ф-32) / 10 | Центральный замок |
| F (Ф-33) / 5 | ЭБУ |
| F (Ф-34) / 15 | Штатный прикуриватель |
| F (Ф-35) / 5 | Модуль омывателя фар |
| F (Ф-36) / 15 | Резервация |
Цена за комплект предохранителей в сборе от 2500 – 2700 рублей, в зависимости от региона покупки. Поштучно модули от 150 рублей, реле – коммутаторы от 450 рублей.

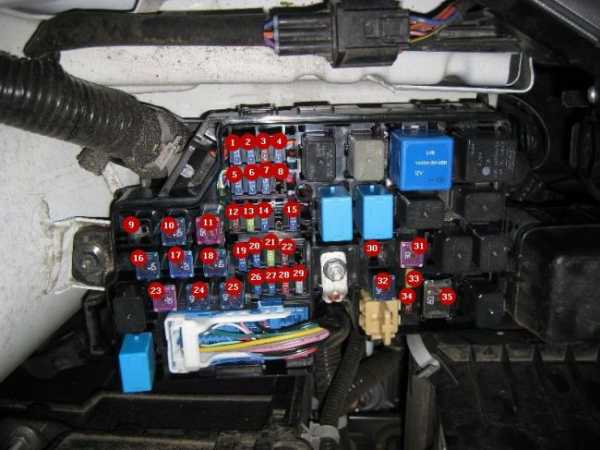

Предохранители Мазда 3 БЛ в салоне
Блоки предохранителей в салоне машины и подкапотном пространстве (Ссылка на источник фото)
Для начала уточним, где находится салонный блок с предохранителями Mazda 3 BL. Он смонтирован в торце торпеды, с левой стороны от рулевого колеса. Для получения доступа к плавким вставкам потребуется поддеть декоративный кожух плоской отверткой и вытащить, преодолевая сопротивления защелок из пластика. На тыльной части кожуха нанесена схема расположения защитных устройств Мазда 3 BL.
Блок с предохранителями мазда 3 бл (Ссылка на источник фото)
Замена вышедших из строя предохранителей выполняется следующим образом:
Обесточивается бортовая сеть Mazda 3 BL путем отсоединения минусовой клеммы от аккумуляторной батареи.
Извлекается элемент с поврежденной плавкой вставкой – большие вытаскиваются рукой с небольшим раскачиванием по сторонам.
Предохранители в салоне (Ссылка на источник фото)
Для маленьких защитных устройств предусмотрен специальный пинцет-съемник. Он расположен в монтажном блочке.
Вставляется запасной элемент с токопроводящей полосой в контактное гнездо до упора.
Схема блока
В салонном монтажном блоке Мазда 3 БЛ расположены три защитных устройства с большим размером (F1-F3), остальные маленькие. Схема предохранителей в салоне Мазда 3 2 поколения:
- F1, F20 – мультимедийный комплекс (30, 7.5А);
- F2 – охлаждающая система ДВС Mazda 3 BL (30А);
- F3, F30 – приводы подъемников стекол (50, 25А);
- F4 – центральный замок (7.5А);
- F5, F6, F9, F15, F19, F23, F25, F26, F27, F28, F29, F31, F33, F34 – не задействован;
- F7 – электрический блокиратор руля;
- F8 – SRS;
- F10 – световое оповещение аварийной остановки;
- F11 – вспомогательные цепи;
- F12 – розетки;
- F13 – дворник стекла сзади;
- F14 – предохранитель прикуривателя Mazda 3 BL (20А);
- F16 – вентилятор отопительного и вентиляционного комплекса (10А);
- F17 – привода внешних зеркал (10А);
- F18 – сигнал пускового устройства (10А);
- F21 – система подогрева внешних зеркал (7.5А);
- F22 – вспомогательная подсветка в момент вхождения в поворот (7.5А);
- F24 – ЭБУ ДВС (10А);
- F32 – дворники стекла спереди (25А).
Схема предохранителей салонного блока Мазда 3 БЛ (Ссылка на источник фото)
Большая часть блока с плавкими вставками в салоне имеет номинальный ток в пятнадцать ампер. К ним относятся следующие элементы: F7, F8, F10, F11, F12, F13.
2003-2008 |
| Подушка безопасности SRS
8 |
| , | |
| 2 | |
| – | 5 |
| 7,5 | |
| 10 | |
| – | 15 |
| 20 | |
| – | 30 |
| 40 |
| F1 | ВЕНТИЛЯТОР | 40 | |
| F2 | P / ST | 80 | * |
| F3 | BTN | 40 | :, ,., |
| F4 | ГОЛОВА | 40 | |
| F5 | 80 | ||
| F6 | – | ||
| F7 | АБС 1 | 30 | , ** |
| F8 | АБС 2 | 20 | , ** |
| F9 | ДВИГАТЕЛЬ | 30 | () |
| F10 | – | ||
| F11 | IG КЛЮЧ 1 | 30 | () (, ) |
| F12 | СТАРТЕР | 20 | |
| F13 | IG КЛЮЧ 2 | 30 | () (, ) |
| F14 | – | ||
| F15 | НАГРЕВАТЕЛЬ | 40 | |
| F16 | – | ||
| F17 | DEFOG | 40 | |
| F18 | – | ||
| F19 | АБС IG | 10 | , * |
| F20 | FOG | 15 | |
| F21 | РОГ | 15 | |
| F22 | – | ||
| F23 | (Ч / ОЧИСТКА) | 20 | ** |
| F24 | F / НАСОС | 15 | |
| F26 | А / CMAG | 10 | |
| F27 | (ALT) | 10 | |
| F28 | – | ||
| F29 | – | ||
| F30 | ENG + B | 10 | |
| F31 | КОМНАТА | 15 | :,, |
| F32 | (ENG BAR 4) | 10 | |
| F33 | (ENG BAR 3) | 10 | |
| F34 | EGI ING | 10 | |
| F35 | (ENG BAR 1) | 10 | |
| F36 | (ENG BAR 2) | 10 |
* 2,0 **
| 1 | (туман) | |
| 2 | РОГ | |
| 3 | DEFOG | |
| 4 | (ETV) | ETV |
| 5 | (Ж / Тёплый) | |
| 6 | (ЦЕПЬ) | |
| 7 | – | |
| 8 | – | |
| 9 | (Ч / ОЧИСТКА) | |
| 10 | НАГРЕВАТЕЛЬ | |
| 11 | (кондиционер) | |
| 12 | – | |
| 13 | СТАРТЕР | |
| 14 | ГЛАВНАЯ |
| F37 | (D / LOCK 2) | 15 | |
| F38 | – | ||
| F39 | ГОЛОВКА ВЫСОКАЯ L | 10 | () |
| F40 | ГОЛОВКА ВЫСОКАЯ R | 10 | () |
| F41 | – | ||
| F42 | – | ||
| F43 | СИГАРА | 15 | |
| F44 | РАДИО | 7.5 | |
| F45 | ЗЕРКАЛО | 10 | |
| F46 | ХВОСТ R | 7,5 | () |
| F47 | БД | 10 | |
| F48 | – | ||
| F49 | (TR / LOCK) | 20 | |
| F50 | CPU PWR | 10 | |
| F51 | ОПАСНОСТЬ | 15 | |
| F52 | (ВЕРХНИЙ) | 20 | |
| F53 | ШАЙБА | 20 | |
| F54 | – | ||
| F55 | P / W1ND R | 30 | |
| F56 | P / WINDL | 30 | |
| F57 | (ТРЕВОГА) | 7.5 | |
| F58 | (M / DEF) | 7,5 | |
| F59 | – | ||
| F60 | НАПОР НИЗКИЙ R | 15 | () |
| F61 | ГОЛОВКА НИЗКАЯ L | 15 | () |
| F62 | – | ||
| F63 | – | ||
| F64 | – | ||
| F65 | SAS | 10 | |
| F66 | МЕТР | 10 | ,,. |
| F67 | ЗАЖИГАНИЕ | 20 | . «, * |
| F68 | дворник | 20 | |
| F69 | ДВИГАТЕЛЬ | 20 | |
| F70 | (IG SIG) | 10 | |
| F71 | (SAS 2) | 7.5 | |
| F72 | – | ||
| F73 | – | ||
| F74 | (СИДЕНЬЕ ТЕПЛОЕ) | 20 | |
| F75 | Д / ЗАМОК 1 | 25 | |
| F76 | Кондиционер | 10 | |
| F77 | P / WINDL * | 30 | |
| F78 | P / WINDR * | 30 | |
| F79 | НАЗАД | 10 | |
| F80 | (ВЕРХНИЙ) | 7,5 | |
| F81 | ХВОСТ | 7,5 | () |
| F82 | ILLUMI | 7,5 | , |
| F83 | – | ||
| F84 | – | ||
| F85 | – | ||
| F86 | – |
* 2,0 **
| 15 | |
| 16 | |
| 17 | |
| 18 | |
| 19 | |
| 20 | |
| 21 | |
| 22 | |
| 23 * | |
| 24 * | |
| 25 * | |
| 26 * | |
| 27 * | |
| 28 * | |
| 29 * | |
| 30 * | |
| 31 * | () |
| 32 * | () |
| 33 * | |
| 34 * |
Мазда !!!!!
Подушка безопасности SRS !!!!!
Расшифровка предохранителей Мазда 3
Схема предохранителей автомобиля является важной информацией, в случае повреждения того или иного предохранителя необходимо знать расположение предохранителей. Подкапотный блок представлен предохранителями Fс 1 по 36 номер
Предохранитель № 1 отвечает за электровентилятор и охлаждение. Номер 2 – электронасос гидроусилителя. № 3 – аварийные сигналы и омывка стекол, центральный замок и габариты. № 4 – фары, № 5 – цепь РТС, 7, 8, 19 — АБС, система устойчивости курса, 9 – силовая цепь. Датчики 11 и 12 – зажигание и реле стартера. Номер 13 – подключается при зажигании и отключается при отключении стартера (в отличие от 11). 15 — климатконтроль, 17 – за обогрев задних стекол. F20- фары противотуманные. Звуковые сигналы — № 21. Номер 23– предохранитель омывателя фар. Номер 24 – насос топлива, 26 – кондиционирование. Номер 27 – генератор. Контроль за двигателем — № 30. Номер 31- освещение в салоне. С 32 по 36 номер отвечают за управление двигателем.
В салоне располагаются датчики с 37 по 86 номер:
- D/LOCK 2 – центральный замок;
- 39-40 — дальний свет;
- 43 – прикуриватель;
- 44 – аудио;
- 45 – зеркала;
- 46 – правые габариты;
- 47 – разъемы для диагностики;
- 49 – цепь замка;
- 50 – управление электрическими приборами;
- 51 – поворотники и электросигнализация;
- 52 — люк в крыше;
- 53 — отмывка стекол;
- 55-56 – подъем стекол;
- 57 – система охраны;
- 58 – обогрев;
- 60-61 – ближний свет;
- 65 – подушка безопасности;
- 67 – устойчивость, рулевое управление;
- 68 – очистка стекол;
- 69 – управление двигателем;
- 70 – очиститель стекол;
- 74 – система обогрева сидений;
- 75 – замок центральный;
- 76 – компрессор кондиционера;
- 77- 78 – подъем стекол;
- 79 – свет во время заднего хода;
- 80- люк крыши;
- 81 –левые габариты;
- 82 – противотуманное освещение, подсветка приборной панели;
Пропущенные номера являются резервными предохранительными элементами. Также к ним относятся предохранители F83 – F86. В монтажном блоке салона размещены реле № 23 – ближний свет, 24 – селектор АКП, 25, 26 – скорости работы по очистки стекол, 27, 28 – дальнее освещение и габариты соответственно. Реле центрального замка: 31-32. Реле под капотом можно расшифровать, зная перевод с английского. Например: FOG – противотуманные фары, H/CLEAN – омывка фар, HEATER – обогрев и т.д.
Блоки под капотом
В моторном отсеке предусмотрены 3 блока с предохранителями и реле.
Главный блок
Расположен в левой части под капотного пространства.
Схема
Назначение предохранителей
| 1 | 40A FAN 2 Электро двигатель вентилятора системы охлаждения |
| 2 | 40A ENG MAIN Электронный блок управления двигателем |
| 3 | 50A BTN 1 Для защиты различных цепей |
| 4 | 7,5A A/С MAG Кондиционер |
| 5 | 20A H/L HI Дальний свет фар |
| 6 | 15A FOG Противотуманные фары |
| 7 | 20A H/L WASH Омыватели фар |
| 8 | 15А SUNROOF Люк |
| 9 | 40А F.DEF RH Обогреватель лобового стекла правая сторона |
| 10 | 40А F.DEF LH Обогреватель лобового стекла левая сторона |
| 11 | 40А FAN1 Электродвигатель вентилятора системы охлаждения |
| 12 | 15A ROOM Внутреннее освещение |
| 13 | 15A TEM Электронный блок управления КПП |
| 14 | 20A DSP Система ABS/ESP |
| 15 | Для защиты различных цепей |
| 16 | AT PUMP Насос трансмиссии |
| 17 | 40А HEATER Кондиционер |
| 18 | 30А INJ Инжектор |
| 19 | 30A R.DEF Обогрев заднего стекла |
| 20 | 40A IGKEY 2 Основные цепи зажигания |
| 21 | 40A IGKEY 1 Основные цепи зажигания |
| 22 | 15A HORN Звуковой сигнал |
| 23 | 15A STOP Стоп-сигналы |
| 24 | 10A ENG+B Система управления двигателем |
| 25 | 25A FUEL PUMP Топливная система |
| 26 | 40A ABS АБС |
| 27 | SEAT WARM Обогрев сидений |
| 28 | 80А EHPAS Электро гидравлический усилитель рулевого управления |
| 29 | Резерв |
| 30 | 7,5А ABSIG АБС |
| 31 | 7,5А SWS Воздушная подушка |
| 32 | 15А HZLLO RH Фара ближнего света (правая) |
| 33 | 15А H/LLO LH Фара ближнего света (левая) |
| 34 | 7,5А ILLUM Подсветка приборной панели |
| 35 | 15А TAIL Задние фонари |
| 36 | 15А ENG INJ Система управления двигателем |
| 37 | 15А ENG BAR Управление двигателем |
| 38 | 20А ENG BAR 2 Управление двигателем |
| 39 | 15А ETV Электрический дроссельный клапан |
Обозначение реле
| R1 | Реле топливной форсунки (L3 С ТК) |
| R2 | Реле фар ближний |
| R3 | Главное реле АКПП (LF, L5) / Реле управления частотой вращения топливного насоса (L3 С ТК) |
| R4 | Реле фар дальний |
| R5 | Реле топливного насоса |
| R6 | Реле ДXО |
| R7 | Реле стартера |
| R8 | Реле нагнетателя |
| R9 | Реле звукового сигнала |
| R10 | Реле TNS / Реле габаритов |
| R11 | Реле обогревателя заднего стекла |
| R12 | Реле кондиционера |
| R13 | Главное реле |
Дополнительный блок
Схема
Расшифровка
| 1 | Реле свечей накаливания |
| 2 | Реле омывателей фар |
| 3 | Реле задних противотуманных фонарей |
| 4 | Реле вентилятора интеркулера турбокомпрессора (ТК) |
| F77 | 30А Вентилятор системы охлаждения |
| F78 | 30А Вентилятор системы охлаждения |
Самостоятельная замена фильтров Мазда 3. Порядок выполнения работ:
1. Сначала снимите датчик уровня топлива Мазда 3.
2. Аккуратно отщелкните нижнюю часть корпуса фильтра Мазда 3 (4 защелки).
3. Снимите нижнюю часть корпуса.
4. Снимите топливный фильтр грубой очистки Мазда 3.
5. Замените его на новый.
6. Для снятия фильтра тонкой очистки Мазда 3 вытяните и отключите бензонасос.
7. Для разъединения верхней части корпуса от фильтра, отверткой отожмите внутри 2 защелки.
8. Вытащите фильтр.
9. Разрежьте в верхней части топливный шланг и снимите сам фильтр.
10. Замените фильтр тонкой отчистки Мазда 3 и оденьте трубку, предварительно прогрев ее на огне, что бы она стала мягкой. Тогда быстро оденьте ее на насос. Для надежности, зафиксируйте трубку хомутом.
11. Наденьте новый фильтр грубой очистки Мазда 3 и соберите конструкцию в обратном порядке. Установите фильтр в топливный бак.
12. Установите обратно топливный бак и соберите все в обратной последовательности.
Расшифровка предохранителей Мазда 3
Схема предохранителей автомобиля является важной информацией, в случае повреждения того или иного предохранителя необходимо знать расположение предохранителей. Подкапотный блок представлен предохранителями Fс 1 по 36 номер
Предохранитель № 1 отвечает за электровентилятор и охлаждение. Номер 2 – электронасос гидроусилителя. № 3 – аварийные сигналы и омывка стекол, центральный замок и габариты. № 4 – фары, № 5 – цепь РТС, 7, 8, 19 — АБС, система устойчивости курса, 9 – силовая цепь.
Датчики 11 и 12 – зажигание и реле стартера. Номер 13 – подключается при зажигании и отключается при отключении стартера (в отличие от 11). 15 — климатконтроль, 17 – за обогрев задних стекол. F20- фары противотуманные. Звуковые сигналы — № 21. Номер 23– предохранитель омывателя фар.
В салоне располагаются датчики с 37 по 86 номер:
- D/LOCK 2 – центральный замок;
- 39-40 — дальний свет;
- 43 – прикуриватель;
- 44 – аудио;
- 45 – зеркала;
- 46 – правые габариты;
- 47 – разъемы для диагностики;
- 49 – цепь замка;
- 50 – управление электрическими приборами;
- 51 – поворотники и электросигнализация;
- 52 — люк в крыше;
- 53 — отмывка стекол;
- 55-56 – подъем стекол;
- 57 – система охраны;
- 58 – обогрев;
- 60-61 – ближний свет;
- 65 – подушка безопасности;
- 67 – устойчивость, рулевое управление;
- 68 – очистка стекол;
- 69 – управление двигателем;
- 70 – очиститель стекол;
- 74 – система обогрева сидений;
- 75 – замок центральный;
- 76 – компрессор кондиционера;
- 77- 78 – подъем стекол;
- 79 – свет во время заднего хода;
- 80- люк крыши;
- 81 –левые габариты;
- 82 – противотуманное освещение, подсветка приборной панели;
Пропущенные номера являются резервными предохранительными элементами. Также к ним относятся предохранители F83 – F86. В монтажном блоке салона размещены реле № 23 – ближний свет, 24 – селектор АКП, 25, 26 – скорости работы по очистки стекол, 27, 28 – дальнее освещение и габариты соответственно.
Расшифровка.
Назначение.
portal-diagnostov.ru
Блоки под капотом
В моторном отсеке предусмотрены 3 блока с предохранителями и реле.
Главный блок
Расположен в левой части под капотного пространства.
Назначение предохранителей
p, blockquote 19,0,0,1,0 —>
| 1 | 40A FAN 2 — Электро двигатель вентилятора системы охлаждения |
| 2 | 40A ENG MAIN — Электронный блок управления двигателем |
| 3 | 50A BTN 1 — Для защиты различных цепей |
| 4 | 7,5A A/С MAG — Кондиционер |
| 5 | 20A H/L HI — Дальний свет фар |
| 6 | 15A FOG — Противотуманные фары |
| 7 | 20A H/L WASH — Омыватели фар |
| 8 | 15А SUNROOF — Люк |
| 9 | 40А F.DEF RH — Обогреватель лобового стекла правая сторона |
| 10 | 40А F.DEF LH — Обогреватель лобового стекла левая сторона |
| 11 | 40А FAN1 — Электродвигатель вентилятора системы охлаждения |
| 12 | 15A ROOM — Внутреннее освещение |
| 13 | 15A TEM — Электронный блок управления КПП |
| 14 | 20A DSP — Система ABS/ESP |
| 15 | Для защиты различных цепей |
| 16 | AT PUMP — Насос трансмиссии |
| 17 | 40А HEATER — Кондиционер |
| 18 | 30А INJ — Инжектор |
| 19 | 30A R.DEF — Обогрев заднего стекла |
| 20 | 40A IGKEY 2 — Основные цепи зажигания |
| 21 | 40A IGKEY 1 — Основные цепи зажигания |
| 22 | 15A HORN — Звуковой сигнал |
| 23 | 15A STOP — Стоп-сигналы |
| 24 | 10A ENG+B — Система управления двигателем |
| 25 | 25A FUEL PUMP — Топливная система |
| 26 | 40A ABS — АБС |
| 27 | SEAT WARM — Обогрев сидений |
| 28 | 80А EHPAS — Электро гидравлический усилитель рулевого управления |
| 29 | Резерв |
| 30 | 7,5А ABSIG — АБС |
| 31 | 7,5А SWS — Воздушная подушка |
| 32 | 15А HZLLO RH — Фара ближнего света (правая) |
| 33 | 15А H/LLO LH — Фара ближнего света (левая) |
| 34 | 7,5А ILLUM — Подсветка приборной панели |
| 35 | 15А TAIL — Задние фонари |
| 36 | 15А ENG INJ — Система управления двигателем |
| 37 | 15А ENG BAR — Управление двигателем |
| 38 | 20А ENG BAR 2 — Управление двигателем |
| 39 | 15А ETV — Электрический дроссельный клапан |
Обозначение реле
p, blockquote 20,0,0,0,0 —>
| R1 | Реле топливной форсунки (L3 С ТК) |
| R2 | Реле фар — ближний |
| R3 | Главное реле АКПП (LF, L5) / Реле управления частотой вращения топливного насоса (L3 С ТК) |
| R4 | Реле фар — дальний |
| R5 | Реле топливного насоса |
| R6 | Реле ДХО |
| R7 | Реле стартера |
| R8 | Реле нагнетателя |
| R9 | Реле звукового сигнала |
| R10 | Реле TNS / Реле габаритов |
| R11 | Реле обогревателя заднего стекла |
| R12 | Реле кондиционера |
| R13 | Главное реле |
Дополнительный блок
Расшифровка
p, blockquote 23,0,0,0,0 —>
| 1 | Реле свечей накаливания |
| 2 | Реле омывателей фар |
| 3 | Реле задних противотуманных фонарей |
| 4 | Реле вентилятора интеркулера турбокомпрессора (ТК) |
| F77 | 30А Вентилятор системы охлаждения |
| F78 | 30А Вентилятор системы охлаждения |
Блок на АКБ
На плюсовой клемме аккумуляторной батареи может крепится главный предохранитель высокой мощности на 100А (Генератор) выполненный в виде плавкой вставки.
p, blockquote 25,0,0,0,0 —> p, blockquote 26,0,0,0,1 —>
