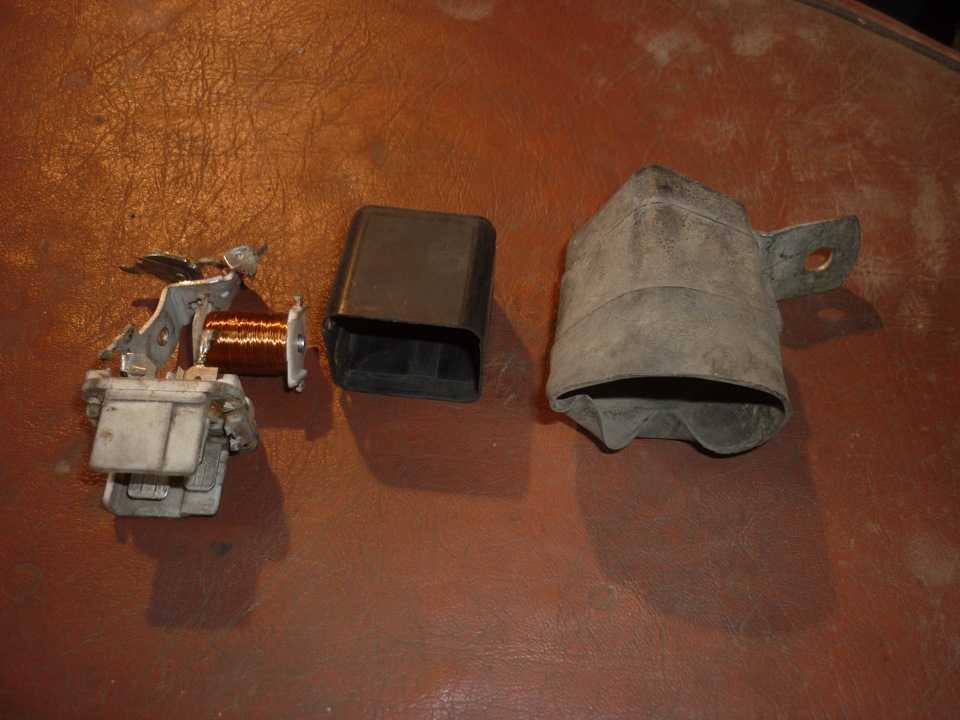

Реле стартера mitsubishi rvr

Блоки под капотом

Устанавливаются в левой части моторного отсека. Состоят из главного блока предохранителей и реле и блока с реле

Фото пример

Основной блок

Схема

Назначение предохранителей

1	60A Блок предохранителей/ реле приборной панели
2	50A Электродвигатель вентилятора системы охлаждения
3	60A Система ABS
4	40A Цепи замка зажигания
5	30A Электропривод стеклоподъемников
6	15A Противотуманные фары
7	15A/20A Подогреватель сидений
8	10A Звуковой сигнал
9	20A Система управления двигателем
10	10A Электромагнитная муфта компрессора кондиционера
11	15A Стоп-сигналы
12	15A Обогреватель лобового стекла
13	7,5А Генератор
14	10A Аварийная сигнализация
15	20A Электронный блок управления КПП
16	10A Дальний свет правой фары
17	10A Дальний свет левой фары
18	10A Ближний свет правой фары
19	10A Ближний свет левой фары
20	7,5A Задний фонарь (правый)
21	7,5A Задний фонарь (левый)
22	10A Лампы освещения салона
23	10A Аудиосистема
24	15A Топливный насос
25	15A Разъем питания дополнительного оборудования

Обозначение реле

Резерв
Реле обогревателя лобового стекла
Реле разъема питания дополнительного оборудования
Реле звукового сигнала
Реле противотуманных фар
Реле электродвигателя вентилятора системы охлаждения

Блок с реле

Схема

Описание

Реле электромагнитной муфты компрессора кондиционера
Реле системы управления двигателем
Реле электронного блока управления КПП
Реле зажигания
Реле блока управления дроссельной заслонкой
Резерв
Резерв

Главный предохранитель

Главный силовой предохранитель исполненный в виде плавкой вставки высокой мощности находится на плюсовой клемме аккумуляторной батареи.

Есть что добавить? Мы будем рады вашим комментариям.

Блок в салоне

Расположен под панелью приборов со стороны водителя.

Назначение предохранителей

p, blockquote 12,0,0,0,0 —>

1	15А Стекло очиститель заднего стекла
2	Резерв
3	10А Радио, Аудио
4	15А Прикуриватель
5	10А Система кондиционирования, система ABS, система экстренного торможения, подогреватель топливного фильтра, обогреватель лобового стекла, многофункциональный блок управления 1, блок управления раздаточной коробкой
6	10А Система поддержания скорости, система рециркуляции ОГ (EGR), комбинация приборов, иммобилайзер 2^ (4D56T), блок управления блокировкой дифференциала, электронный блок управления 4WD, система SRS, электромагнитный клапан управления дроссельной заслонкой, датчик скорости автомобиля
7	20А Контроль двигателя
8	10А Фонари заднего хода
9	10А Задний противотуманный фонарь
10	20А Центральный замок
11	30А Обогреватель заднего стекла
12	30А Нагреватель
13	20А Люк на крыше
14	10А АБС
15	20А Сиденье с подогревом
16	10А Зеркала с подогревом
17	Резерв
18	Резерв
19	Резерв
20	Резерв

Обозначение реле

p, blockquote 14,0,0,0,0 —>

Реле задних противотуманных фонарей
Реле электропривода стекло подъемников
Реле генератора
Реле электродвигателя вентилятора отопителя – задний кондиционер
Реле обогревателя заднего стекла
Реле электродвигателя вентилятора отопителя — передний кондиционер
Реле вспомогательных цепей зажигания

Блоки под капотом

Вариант 1

Главный блок

Находится в левой части моторного отсека, рядом с аккумулятором.

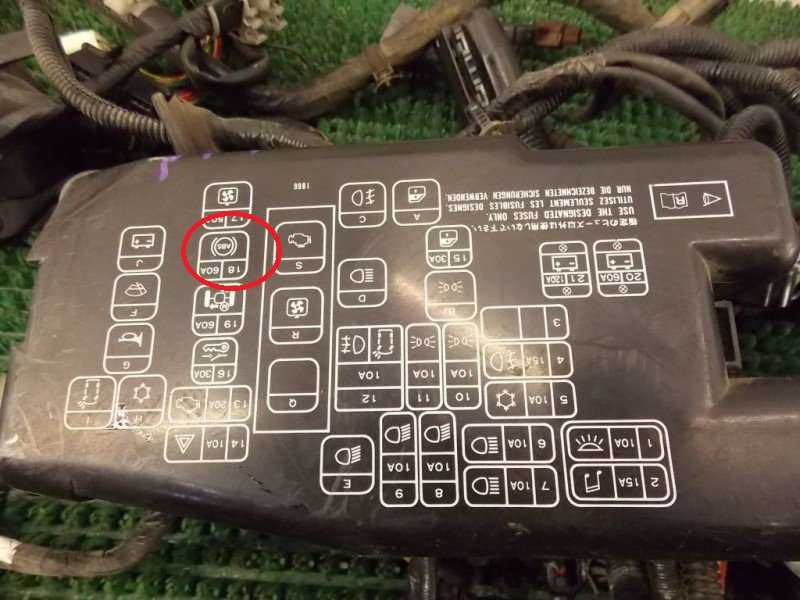

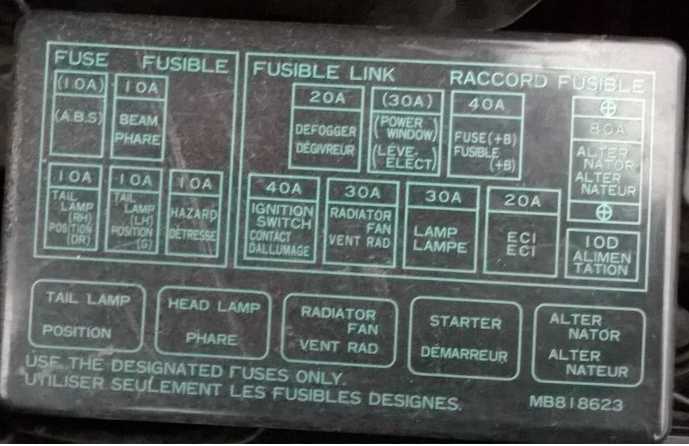

Пример схемы с крышки блока

Схема

Расшифровка

1	10А АБС
2	10А Дальний свет
3	10А Задние габаритные огни
4	10А Задние габаритные огни
5	10А Аварийная сигнализация
6	20А Обогреватель заднего стекла
7	30А Стекло подъемники
8	40А Система пуска
9	40А Зажигание, впрыск
10	30А Вентилятор радиатора
11	30А Ближний свет
12	20А Система управления двигателем
13	80А Генератор
A	Реле габаритов
B	Реле фар головного света
C	Реле вентилятора радитора
D	Реле стартера
E	Реле системы пуска, генератор

Блок на АКБ

Располагается на плюсовой клемме аккумуляторной батареи.

Обозначение

16 – 60А Анти блокировочная система тормозов (ABS)
17 – 20А Противотуманные фары
18 – 80А Свечи накаливания

Дополнительные элементы

Рядом с основным блоков крепится дополнительный блок.

Схема

Описание

14 – 25А Электро вентилятор конденсора
15 – 10А Компрессор кондиционера
J – резерв
F – Реле компрессора кондиционера
G – Реле электро вентилятора конденсора

Так же с правой стороны подкапотного пространства возможна установка некоторых реле.

Назначение

реле сигнала
реле АБС

Главный блок

Находится с левой стороны рядом с аккумулятором.

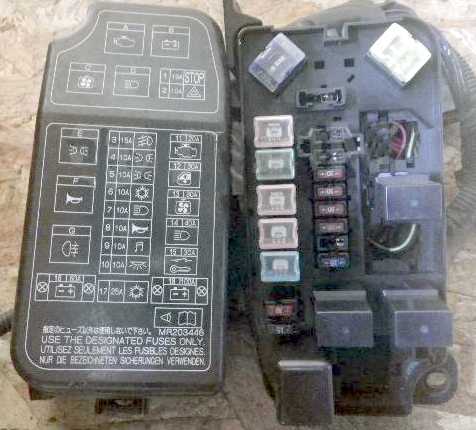

Схема с крышки блока

Обозначение

1	15А Стоп-сигнал
2	10А Аварийная сигнализация
3	15А Противоугонные фонари
4	10А Габаритные огни
5	10А Габаритные огни
6	10А Кондиционер
7	10А Дальний свет фар
8	10А Звуковой сигнал
9	10А Радио
10	10А Лампы освещения салона
11	20А Диагностика двигателя
12	30А Электрические стеклоподъемники
13	30А Вентилятор радиатора системы охлаждения
14	40А Фары головного освещения
15	30А Замок зажигания
16	60А Предохранитель
17	25А Кондиционер
18	100А Генератор

Дополнительный блок

Тут располагаются предохранители и реле отвечающие за систему кондиционирования и обогрев.

Остались вопросы? Пишите их в комментарии.

Блок в салоне

Он находится в салоне митсубиси мираж под панелью приборов слева, для машин с левым рулём.

И справа, для машин с правым рулём.

Вариант 1

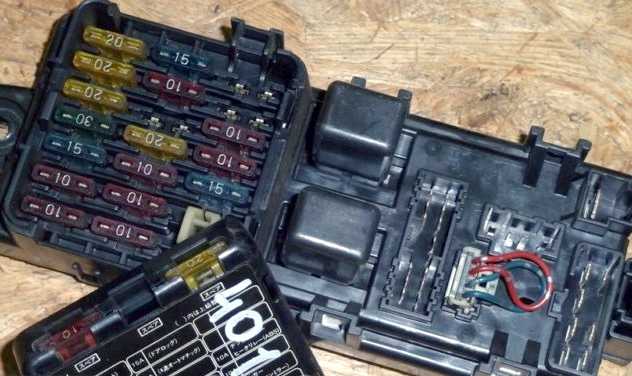

Пример

Для машин с левым рулём

Схема

Описание

1	20А Электродвигатель вентилятора отопителя
2	10А Фонари заднего хода и блок управления SRS
3	10А Комбинация приборов и зуммер предупреждении о включенном освещении
4	15А Прикуриватель и система управления боковыми зеркалами заднего вида
5	10А Часы, радио или магнитола
6	15А Стоп-сигналы
7	10А Блок управления SRS и реле-прерыватель указателей поворота и аварийной сигнализации
8	15А Блок управления центральной блокировкой замков дверей
9	10А Звуковой сигнал
10	15А Электродвигатель омывателя и очистителя
11	Резерв
12	Резерв
13	20А Блок управления электроприводом люка крыши
14	10А Освещение салона и багаж. отделения, часы, радио или магнитола, комбинация приборов, блок управления центральной блокировкой замков дверей, блок управления двигателем, блок управления АКПП
15	10А Реле электродвигателя вентилятора отопителя, реле обогревателя заднего стекла, реле электропривода стекло подъемников, реле омывателя фар головного света, блок управления электроприводом люка крыши, блок управления кондиционером, силовое реле ABS, реле эл.маг. клапанов ABS (2WD), реле №1 системы DRL, блок управления системой DRL
16	20А Обогреватели сидений
17	10А Комбинация приборов (модели с 4А/Т), блок управления АКПП

Для машин с правым рулём

Схема

Назначение

1	Резерв
2	Резерв
3	10А Реле электродвигателя вентилятора отопителя реле обогревателя заднего стекла, реле электропривода стеклоподъемников, блок управления электроприводом люка крыши, блок управления кондиционером, силовое реле ABS, реле эл.маг. клапанов ABS (2WD), реле №1 ближнего/дальнего света фар головного света
4	10А Часы, радио или магнитола
5	15А Прикуриватель и система управления боковыми зеркалами заднего вида
6	20А Блок управления центральной блокировкой замков дверей
7	10А Комбинация приборов (модели с 4А/Т), блок управления АКПП
8	Резерв
9	20А Электродвигатель омывателя и очистителя
10	10А Звуковой сигнал
11	10А Комбинация приборов и зуммер предупр. о включенном освещении
12	10А Реле-прерыватель указателей поворота и аварийной сигнализации
13	Резерв
14	Резерв
15	20А Блок управления электроприводом люка крыши
16	25А Электродвигатель вентилятора отопителя
17	15А Стоп-сигналы
18	10А Фонари заднего хода и блок управления SRS
19	10А Освещение салона и багажного отделения, часы, радио или магнитола, комбинация приборов, блок управления центральной блокировкой замков дверей, блок управления двигателем, блок управления АКПП

Вариант 2

Фото – пример

Схема с крышки

Схема

Расшифровка предохранителей

1	10А Реле
2	15А Прикуриватель
3	10А Указатели поворотов
4	25А Отопитель
5	25А Обогреватель заднего стекла
6	20А Стеклочиститель
7	10А Лампы заднего хода
8	20А Центральный замок
9	10А Комбинация приборов
10	10А Обогрев сидений
11	20А Люк
12	Запасные

Реле

Реле отопителя
Реле обогревателя заднего стекла
Реле аварийной сигнализации и указателей поворотов

Реле электропривода стекло подъемников
Реле обогревателя заднего стекла
Блок управления центральной блокировкой замков дверей
Реле противотуманных фар

Блок в салоне Mitsubishi Mirage

Он находится в салоне Mitsubishi мираж под панелью приборов слева, для машин с левым рулём.

И справа, для машин с правым рулём.

Вариант 1

Пример

Для машин с левым рулём

Схема

Описание

1	20А Электродвигатель вентилятора отопителя
2	10А Фонари заднего хода и блок управления SRS
3	10А Комбинация приборов и зуммер предупреждении о включенном освещении
4	15А Прикуриватель и система управления боковыми зеркалами заднего вида
5	10А Часы, радио или магнитола
6	15А Стоп-сигналы
7	10А Блок управления SRS и реле-прерыватель указателей поворота и аварийной сигнализации
8	15А Блок управления центральной блокировкой замков дверей
9	10А Звуковой сигнал
10	15А Электродвигатель омывателя и очистителя
11	Резерв
12	Резерв
13	20А Блок управления электроприводом люка крыши
14	10А Освещение салона и багаж. отделения, часы, радио или магнитола, комбинация приборов, блок управления центральной блокировкой замков дверей, блок управления двигателем, блок управления АКПП
15	10А Реле электродвигателя вентилятора отопителя, реле обогревателя заднего стекла, реле электропривода стекло подъемников, реле омывателя фар головного света, блок управления электроприводом люка крыши, блок управления кондиционером, силовое реле ABS, реле эл.маг. клапанов ABS (2WD), реле №1 системы DRL, блок управления системой DRL
16	20А Обогреватели сидений
17	10А Комбинация приборов (модели с 4А/Т), блок управления АКПП

Для машин с правым рулём

Схема

Назначение

1	Резерв
2	Резерв
3	10А Реле электродвигателя вентилятора отопителя реле обогревателя заднего стекла, реле электропривода стеклоподъемников, блок управления электроприводом люка крыши, блок управления кондиционером, силовое реле ABS, реле эл.маг. клапанов ABS (2WD), реле №1 ближнего/дальнего света фар головного света
4	10А Часы, радио или магнитола
5	15А Прикуриватель и система управления боковыми зеркалами заднего вида
6	20А Блок управления центральной блокировкой замков дверей
7	10А Комбинация приборов (модели с 4А/Т), блок управления АКПП
8	Резерв
9	20А Электродвигатель омывателя и очистителя
10	10А Звуковой сигнал
11	10А Комбинация приборов и зуммер предупр. о включенном освещении
12	10А Реле-прерыватель указателей поворота и аварийной сигнализации
13	Резерв
14	Резерв
15	20А Блок управления электроприводом люка крыши
16	25А Электродвигатель вентилятора отопителя
17	15А Стоп-сигналы
18	10А Фонари заднего хода и блок управления SRS
19	10А Освещение салона и багажного отделения, часы, радио или магнитола, комбинация приборов, блок управления центральной блокировкой замков дверей, блок управления двигателем, блок управления АКПП

Вариант 2

Фото пример

Схема с крышки

Схема

Расшифровка предохранителей

1	10А Реле
2	15А Прикуриватель
3	10А Указатели поворотов
4	25А Отопитель
5	25А Обогреватель заднего стекла
6	20А Стеклочиститель
7	10А Лампы заднего хода
8	20А Центральный замок
9	10А Комбинация приборов
10	10А Обогрев сидений
11	20А Люк
12	Запасные

Реле

Реле отопителя
Реле обогревателя заднего стекла
Реле аварийной сигнализации и указателей поворотов

Реле электропривода стекло подъемников
Реле обогревателя заднего стекла
Блок управления центральной блокировкой замков дверей
Реле противотуманных фар

Блоки под капотом

Фото пример

Основной блок

Схема

Назначение предохранителей

1	60A Блок предохранителей/ реле приборной панели 80А Батарея
2	50A Электродвигатель вентилятора системы охлаждения
3	60A Система ABS
4	40A Цепи замка зажигания
5	30A Электропривод стеклоподъемников
6	15A Противотуманные фары
7	15A/20A Подогреватель сидений
8	10A Звуковой сигнал
9	20A Система управления двигателем
10	10A Электромагнитная муфта компрессора кондиционера
11	15A Стоп-сигналы
12	15A Обогреватель лобового стекла
13	7,5А Генератор
14	10A Аварийная сигнализация
15	20A Электронный блок управления КПП
16	10A Дальний свет правой фары
17	10A Дальний свет левой фары
18	10A Ближний свет правой фары
19	10A Ближний свет левой фары
20	7,5A Задний фонарь (правый)
21	7,5A Задний фонарь (левый)
22	10A Лампы освещения салона
23	10A Аудиосистема
24	15A Топливный насос
25	15A Разъем питания дополнительного оборудования

Обозначение реле

Резерв
Реле обогревателя лобового стекла
Реле разъема питания дополнительного оборудования
Реле звукового сигнала
Реле противотуманных фар
Реле электродвигателя вентилятора системы охлаждения

Блок с реле

Схема

Описание

Реле электромагнитной муфты компрессора кондиционера
Реле системы управления двигателем
Реле электронного блока управления КПП
Реле зажигания
Реле блока управления дроссельной заслонкой
Резерв
Резерв

Главный предохранитель

Блок под капотом

Находится рядом с аккумуляторной батареей.

Описание предохранителей

p, blockquote 19,0,0,0,0 —>

1	100А Генератор
2	60А АБС
3	60А Группа предохранителей
4	50А Контроллер электродвигателя вентилятора отопителя
5	20А Система управления двигателем, система управления АКПП (INVECS-II 4A/T)
6	30А Замок зажигания
7	40А Привод стеклоподъемников с электроприводом
8	15А Розетки питания дополнительного оборудования в салоне
9	15А Антиобледенитель щеток
10	10А Аварийная сигнализация и указатели поворотов
11	15А Стоп сигналы
12	10А Аудио система
13	10А Система подсветки
14	10А Компрессов кондиционера
15	20А Противотуманные фары
16	10А Сигнал
17	20А Очистители и омыватели лобового стекла
18	10А Габариты
19	10А Габариты
20	10А Ближний свет
21	10А Ближний свет
22	10А Дальний свет
23	10А Дальний свет

Расшифровка реле

p, blockquote 20,0,0,0,0 —>

А — Реле сигнала
B — Реле противотуманных фар
С — Реле управления двигателем
D — Реле электродвигателя вентилятора системы охлаждения
E — Реле вентилятора
J — Реле электромагнитной муфты компрессора кондиционера
K — Реле электродвигателя вентилятора системы охлаждения
L — Реле бензонасоса
M — Главное реле системы впрыска
N — Реле управления форсунок
O — Управляющее реле АКПП

p, blockquote 21,0,0,0,1 —>

Есть чем дополнить материал — пишите в комментарии.

Блок в салоне

Находится под панелью приборов с левой стороны, за защитной крышкой.

Пример схемы с крышки блока

Схема

Описание

1	10A Система зажигания
2	7,5А Комбинация (панель) приборов
3	7,5A Фонари заднего хода, Реле управления автоматической коробкой передач
4	7,5А Система поддержания скорости (круиз контроль)
5	7,5A Реле
6	7.5A Пульт управления наружными зеркалами
7	30A Очистители и омыватели, Электронный блок управления освещением
8	7,5A Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса
9	15A Прикуриватель
10	Резерв
11	7,5A Электропривод зеркал
12	7,5A Контроль двигателя
13	10A Аудиосистема, Радио
14	15A Очиститель /омыватель заднего стекла
15	15A Центральный замок
16	10A Задний противотуманный фонарь
17	Резерв
18	10A Лампы освещения салона
19	30A Электродвигатель вентилятора отопителя
20	30A Обогреватель заднего стекла
21	20A Электродвигатель привода люка
22	20A Подогреватель сидений
23	20A Задний кондиционер
24	10А Стартер
