Предохранители и реле в toyota camry xv50,55

Блок под капотом

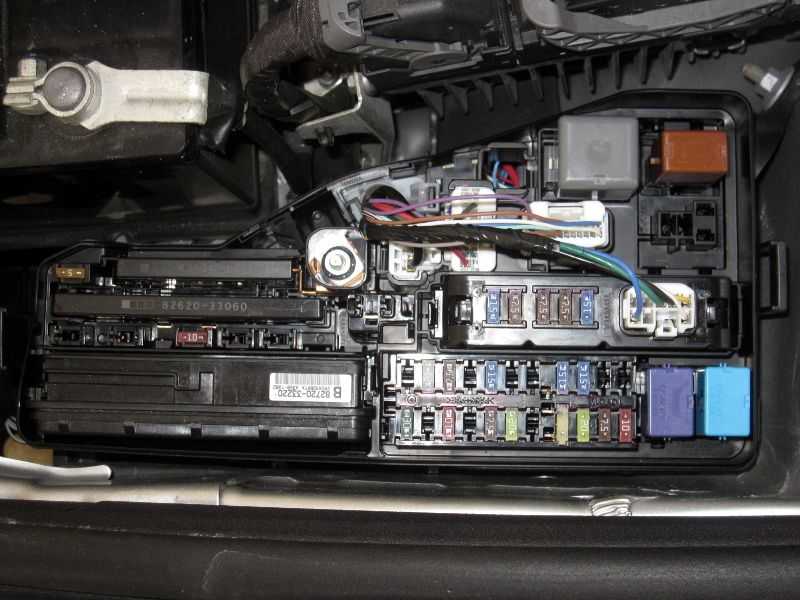

Он устанавливается в левой части моторного отсека, рядом с аккумулятором.

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,1,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

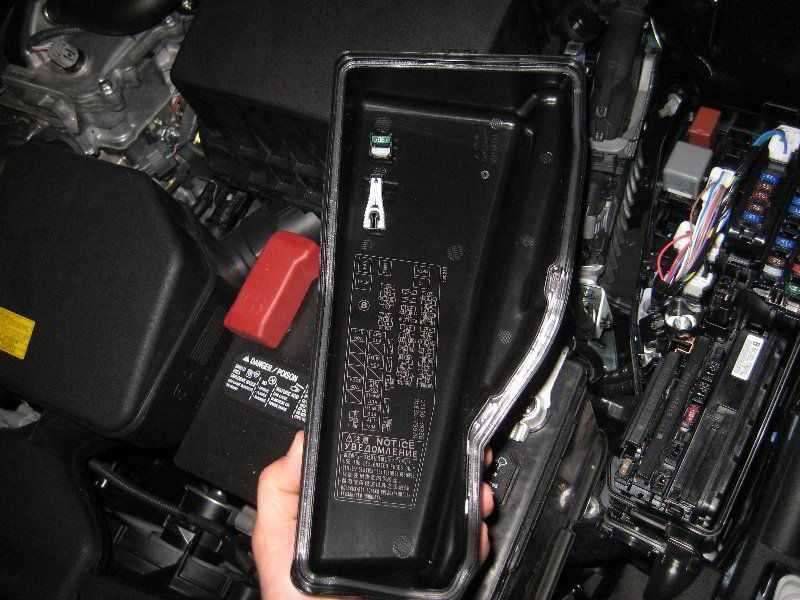

Пример схемы с крышки блока

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Предохранители

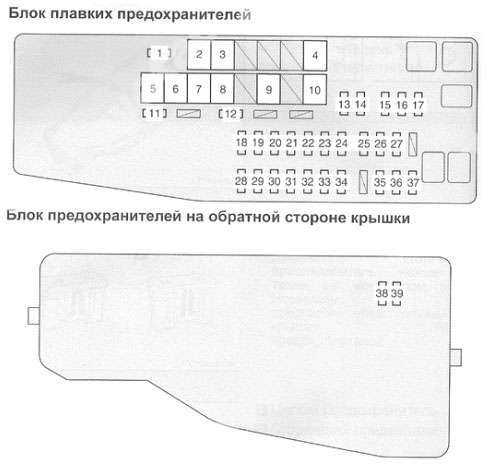

Схема предохранителей

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,1,0 —>

Назначение предохранителей

Схема реле

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

Обозначение реле

p, blockquote 23,0,0,0,0 —>

TNS RELAY (TAIL)	РЕЛЕ TNS (ГАБАРИТОВ)
A/C RELAY	РЕЛЕ КОНДИЦИОНЕРА
FUELINJECTOR RELAY	РЕЛЕ ТОПЛИВНОГО ИНЖЕКТОРА
ELECTRIC AT OR OIL PUMP RELAY	РЕЛЕ ЭЛЕКТРИЧЕСКОЙ ТРАНСМИССИИ ИЛИ РЕЛЕ МАСЛЯНОГО НАСОСА ТРАНСМИССИИ
HEADLIGHT HI RELAY	РЕЛЕ ПЕРЕДНИХ ФАР
STARTER RELAY	РЕЛЕ СТАРТЕРА
BLOWER RELAY	РЕЛЕ ВЕНТИЛЯТОРА
ELECTRIC VARIABLE VALVE TIMING RELAY	РЕЛЕ ЗАРЯДКИ ЭЛЕКТРИЧЕСКОГО КЛАПАНА
REAR WINDOW DEFROSTER RELAY	РЕЛЕ РАЗМОРАЖИВАНИЯ ЗАДНИХ ОКОН
FUEL PUMP RELAY	РЕЛЕ ТОПЛИВНОГО НАСОСА
OUTLET RELAY	РЕЛЕ ЭЛЕКТРИЧЕСКИХ РОЗЕТОК
HEADLIGHT LO RELAY	РЕЛЕ ФАРЫ (БЛИЖНИЙ)
IG1 RELAY	РЕЛЕ ЗАЖИГАНИЯ
FRONT FOG LIGHT RELAY	РЕЛЕ ПЕРЕДНИХ ПРОТИВО ТУМАННЫХ ФАР
COOLING FAN RELAY NO.2	РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 2
MAIN RELAY	ГЛАВНОЕ РЕЛЕ
COOLING FAN RELAY NO. 3	РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 3
DRL RELAY	РЕЛЕ ДХО
HORN RELAY	РЕЛЕ СИГНАЛА
COOLING FAN ACC RELAY	РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ

p, blockquote 24,0,0,0,0 —> p, blockquote 25,0,0,0,1 —>

Давно собирался задать вопрос и все не доходили руки. Ситуация следующая — воткнул в прикуриватель (в салоне) насос и он его спалил. Думал сгорел предохранитель, а при прохождении ТО сказали, что дело не в предохранителе, а сгорела плата. Случай по словам ОД не страховой и покупать плату надо самому. В наличие тогда их не оказалась, а система заказа не работала, в итоге забил. Хочу понять — действительно ли случай не страховой? Ведь предохранитель должен был ее сберечь и обошлось бы все его заменой, а теперь я должен покупать плату.

Буду благодарен за высказанные мнения.

• Откуда: Москва
• Клуб RMC: Cx-5.ru
• Машина: MAZDA CX-5 TOURING 2WD
• Имя: Илья

, Главный аргумент будет у ОД это прикуриватель и ничего туда кроме прикуривателя сувать нельзя, для другого есть розетка.

Был как-то судебный случай, сгорела машина от прикуривателя, суд встал на сторону ОД и производителя.

Mazda CX-5 2.0 AT 2WD Arctic White + биксенон

• Откуда: Одинцово
• Клуб RMC: Cx-5.ru
• Машина: MAZDA CX-5 2.5
• Имя: Андрей

Так Вы сами то предохранитель проверяли?

Только не просто визуально, желательно прозвонить, иногда бывает невидимое повреждение.

• Откуда: Питер
• Клуб RMC: Cx-5.ru
• Машина: MAZDA CX-5 2.0 ACTIVE 2WD
• Имя: Юрий

• Откуда: ЯНАО
• Клуб RMC: Cx-5.ru
• Машина: MAZDA CX-5 2.5 SUPREME 4WD
• Имя: Андрей

Да это по японски электрическая розетка а по русски «прикуриватель» , у двух поочередно (задний вчера салонный сегодня) сгорели предохранители от авто насоса который на 15 ампер. Предохранители тоже на 15 ампер. Причем пользовался насосом на заднем несколько дней и на переднем (колесо пропускало а в шиномонтажку некогда ехать). Ну вообщем прочитал мануал купил предохранители. Проверил салонный сгоревший оказался визуально видно, под капотом который целый на вид был, заменил его тем предохранителем который запасной на крышке находится, и что вышло не работает передняя розетка, заменил на чешские «тесла» заработало. Менял на 20 ампер чтоб насос держали, а перед ТО поставлю на 15 ампер. Тоже думал, раз поменял предохранитель на новый и не работала розетка, что то сгорело.

• Откуда: Москва
• Клуб RMC: Cx-5.ru
• Машина: MAZDA CX-5 TOURING 2WD
• Имя: Илья

В машине есть 1 прикуриватель и 2 розетки (в подлокотнике и в багажнике) и на них написано 120W

FGIPO, 120W это 10 ампер, зачем сувать туда устройства 15 амперные (180W).

Предохранители Мазда СХ 5 защищают электрические цепи автомобиля от короткого замыкания. Предохранитель имеет плавкую вставку, которая перегорает и размыкает цепь, сохраняя элементы электрооборудования. При отказе кнопки, лампы или дополнительного оборудования необходимо проверить и заменить соответствующий предохранитель

Для этого важно знать расположение каждого

Инструкция где искать и как менять

№ Обозначение Номинальный ток, А Защищаемый потребитель

1 CABIN.+B 50 Защита различных электрических цепей

2 IG2 30 Защита различных электрических цепей

3 INJECTOR ENG. SUB 30 Система управления двигателем

4 SCR1 EVVT 20 Система управления двигателем

5 P.WINDOW1 30 Электрические стеклоподъемники

6 R. HEATER 20 —

7 ADD FAN DE 40 Вентилятор охлаждения двигателя

8 WIPER.DEI 20 Электрический обогреватель ветрового стекла

9 DEFOG 40 Обогреватель заднего стекла

10 DCDC DE 40 Защита различных электрических цепей

11 EPB R 20 Выключатель стояночного тормоза с электроприводом (EPB) (правое колесо)

12 EPB L 20 Выключатель стояночного тормоза с электроприводом (EPB) (левое колесо)

13 AUDIO DCDC REG 30 Аудиосистема

14 FAN GE 30 Вентилятор охлаждения двигателя

15 ENG.MAIN 40 Система управления двигателем

16 ABS/DSC M 50 Система ABS, система динамического контроля устойчивости

17 FAN DE 40 Вентилятор охлаждения двигателя

18 WIPER 20 Очиститель и омыватель ветрового стекла

19 HEATER 40 Кондиционер

20 ADD FAN GE 30 Вентилятор охлаждения двигателя

21 ENGINE.IG1 7,5 Система управления двигателем

22 C/U IG1 15 Защита различных электрических цепей

23 AUDIO2 7,5 Аудиосистема

24 METER2 7,5
Комбинация приборов

25 ENGINE3 15 Система управления двигателем

26 ENGINE2 15 Система управления двигателем

27 ENGINE1 15 Система управления двигателем

28 AT 15 Система управления коробкой передач, выключатель пуска двигателя

29 H/CLEAN 20 Омыватель фар

30 A/C 7,5 Кондиционер воздуха

31 AT PUMP 15 Система управления коробкой передач

32 HORN 15 Звуковой сигнал

33 R.WIPER 15 Очиститель заднего стекла

34 H/L HI 20 Фары дальнего света

35 ST.HEATER 15 Обогреватель рулевого колеса

36 FOG 15 Противотуманные фары

37 ENG.+B 7,5
Система управления двигателем

38 H/L LOW L 15 Фара ближнего света (левая)

39 ENGINE4 15 Система управления двигателем

40 — — —

41 METER1 10 Комбинация приборов

42 SRS1 7,5 Надувные подушки безопасности

43 BOSE 25 Аудиосистема Bose

44 AUDIO1 15 Аудиосистема

45 ABS/DSC S 30 Система ABS, система динамического контроля устойчивости

46 FUEL PUMP 15 Бензонасос

47 FUEL WARM 25 Подогреватель топлива для дизельных двигателей

48 TAIL 15 Задние габаритные фонари, фонари освещения номерного знака

49 SCR2 FUEL PUMP2 25 Система питания топливом

50 HAZARD 25
Аварийная световая сигнализация, указатели поворота, задние габаритные фонари, передние габаритные фонари

51 H/L LOW R 15 Фара ближнего света (правая)

52 OUTLET 25 Электрические розетки

53 STOP 10 Стоп-сигналы

loveavto — Mazda CX 5

Руководство по ремонту, эксплуатации и техническому обслуживанию Mazda CX 5

  — полные технические характеристик

 -особенности эксплуатации

 — устранение неисправностей Mazda CX 5

  — цветные электросхемы Mazda CX 5СКАЧАТЬ  /  СКАЧАТЬ С ЗЕРКАЛА

 Руководство по эксплуатации Mazda CX 5— полные технические характеристики Mazda CX 5— особенности эксплуатации

— устранение неисправностей

— цветные электросхемыСКАЧАТЬ  /  СКАЧАТЬ С ЗЕРКАЛА

Руководство по ремонту Mazda CX 5 в фотографиях— полные технические характеристики

— особенности эксплуатации Mazda CX 5— устранение неисправностей

Каталог деталей и сборочных единиц Mazda CX 5— таблица взаимозаменяемости деталей автомобилей

— предназначен для работников СТО и владельцев автомобилей Mazda CX 5— каталог деталей Mazda CX 5СКАЧАТЬ  /  СКАЧАТЬ С ЗЕРКАЛА

Подробная электросхема Mazda CX 5— полное описание электрооборудования Mazda CX 5 , подробная интерактивная электрическая схема Mazda CX 5— подробно описан алгоритм поиска неисправностей электрооборудования (стартер, генератор, система зажигания, впрыск, инжектор)— подробная схема электрооборудования ( электро схема ) Mazda CX 5— распиновка разъемов электрических, распиновка электро проводки Mazda CX 5СКАЧАТЬ  /  СКАЧАТЬ С ЗЕРКАЛА

Руководство по ремонту двигателя Mazda CX 5— полные технические характеристики двигателя Mazda CX 5— особенности конструкции и ремонта двигателя Mazda CX 5— подробное описание процессов разборки, дефектовки и сборки двигателя с фотографиями, ГРМСКАЧАТЬ  /  СКАЧАТЬ С ЗЕРКАЛА

Руководство по ремонту коробок передач Mazda CX 5— полные технические характеристики КПП— особенности конструкции и ремонта КПП Mazda CX 5— устранение неисправностей КПП трансмиссия, валы, шестерни, ШРУС— подробное описание процессов разборки, дефектовки и сборки КПП  с фотографиямиСКАЧАТЬ  /  СКАЧАТЬ С ЗЕРКАЛА

а вот здесь можно заработать на новую машину, и тогда старую не придется ремонтировать!!!

Предохранители в салоне Мазда СХ-5 1 поколения

Монтажный блок предохранителей в салоне расположен в ногах у водителя, на левой стойке, блок закрыт защитной крышкой.

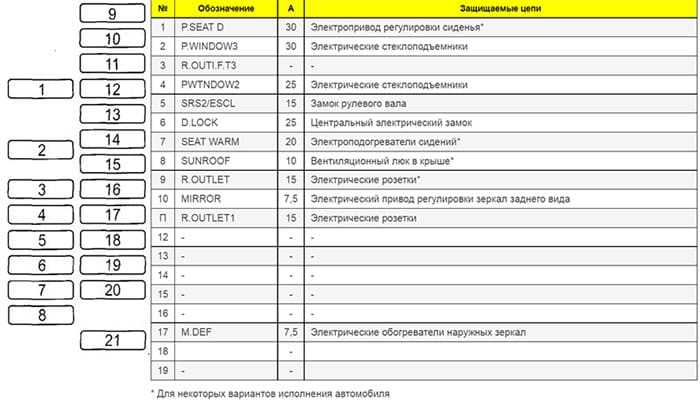

Схема блока предохранителей в салоне Мазда СХ-5

1 30А P.SEAT D — Электропривод регулировки сиденья (для некоторых вариантов исполнения) 2 30А P.WINDOW 3 — Электрические стеклоподъемники 3 15А R.OUTLET3 — Дополнительные электрические розетки 4 25А P.WINDOW 2 — Электрические стеклоподъемники 5 15А SRS2/ESCL — Замок рулевого вала 6 25А D.LOCK — Центральный электрический замок 7 20А SEAT WARM — Электро подогрев сидений (для некоторых вариантов исполнения) 8 10А SUNROOF — Вентиляционный люк в крыше (для некоторых вариантов исполнения) 9 15А F.OUTLET — Передние электрические розетки (прикуриватель) 10 7,5А MIRROR — Электрический привод регулировки зеркал заднего вида 11 15А R.OUTLET1 — Задние электрические розетки (для некоторых вариантов исполнения) 12 Резерв 13 Резерв 14 Резерв 15 Резерв 16 Резерв 17 7,5А M.DEF — Электрический подогрев наружных зеркал 18 20А R.SEAT W — Подогрев сидений 19 Резерв 20 7,5А AT IND — Индикатор трансмиссии 21 30А P.SEAT Р — Электрический привод регулировки сиденья

Предохранители и реле в салоне

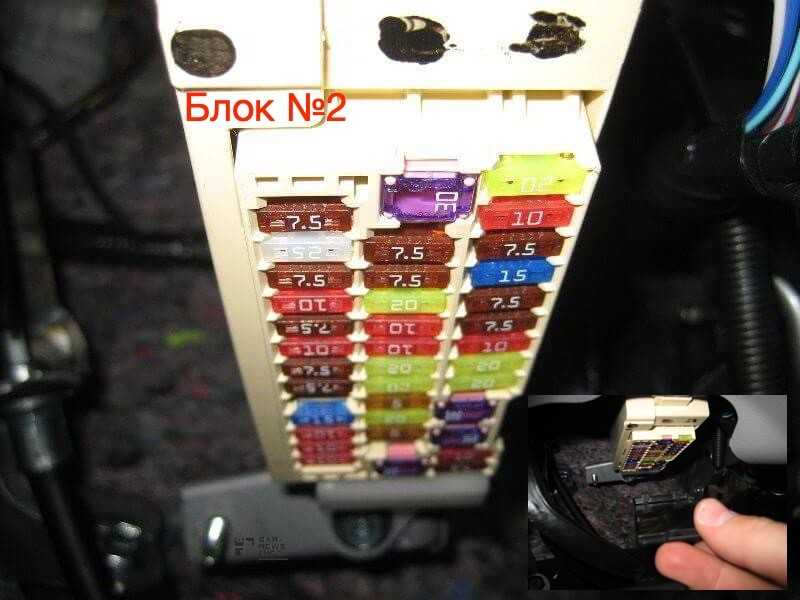

Основной блок находится под основной панелью левее рулевого колеса.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

Доступ к блоку с предохранителями

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Основной блок предохранителей

Расшифровка (описание и предназначение)

p, blockquote 8,0,1,0,0 —>

1	(10A) Правая фара-дальний свет
2	(10A) Индикатор включения дальнего света фар, левая фара — дальний свет
3	(20A) Лампа подсветки багажника/задней двери, центральный замок
4	(10A) Корректор фар, правая фара — ближний свет
5	(30A) Электропривод передних стеклоподъёмников
6	(10A) Лампа левого стоп-сигнала, лампа заднего левого габарита, левая лампа подсветки номерного знака, лампа заднего правого противотуманного фонаря, лампа переднего правого габарита
7	(10A) Левая лампа подсветки номерного знака, лампа заднего левого противотуманного фонаря, лампа переднего левого габарита, лампа правого стоп-сигнала, лампа заднего правого габарита
8	(10A) Левая фара — ближний свет
9	(15А) Прикуриватель отопитель/кондиционер
10	(20A) Очиститель/омыватель лобового стекла
11	(20A) Звуковой сигнал
12	(10A) Противоугонная система, антиблокировочная система тормозов(ABS) (с ESP), аудиосистема, комбинация приборов, лампы освещения салона
13	(10A) Антиблокировочная система тормозов (ABS), центральный замок, электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, лампа подсветки вещевого ящика, фонари заднего хода, стоп-сигнал(верхний)
14	(10А) Аварийная сигнализация
15	(30A) Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла

Предохранители над основным блоком

p, blockquote 10,0,0,0,0 —>

Для автомобилей выпускавшиеся после 1999 года

p, blockquote 11,0,0,0,0 —>

1	(7,5A) Электропривод зеркал заднего вида, подсветка выключателей стеклоподъёмников, лампа подсветки вещевого ящика, указатели поворота, обогреватель заднего стекла, отопитель/кондиционер, реле вспомогательных цепей зажигания
2	(10A) Подушка безопасности
3	(10A) Антиблокировочная система тормозов, комбинация приборов, индикаторы комбинации приборов, подсветка органов управления
4	(20A) Электродвигатель привода стеклоподъёмника задней левой двери
5	(20A) Электродвигатель привода стеклоподъемника задней правой двери
6	(25A) Люк
7	(30A) Привод крышки багажника/задней двери
8	(30A) Подогреватель сидений
9	—
10	(10A) Антиблокировочная система тормозов (ABS)
11	Система управления двигателем. иммобилайзер
12	Система управления двигателем. иммобилайзер
13	(15A) Управление двигателем
14	(15A) Управление двигателем
15	(15A) Противотуманные фары

Для автомобилей выпускавшиеся до 1999 года

p, blockquote 12,0,0,0,0 —>

1	(15A) Система SRS (подушка безопасности), антиблокировочная система тормозов(ABS)
2	(7,5A) Система управления двигателем, иммобилайзер
3	(30A) Подогреватель сидений
4	(10A) Управление двигателем
5	(15A) Управление двигателем
6	(25A) Люк
7	(7,5A) Система управления двигателем, иммобилайзер
8	(10A) Антиблокировочная система тормозов, комбинация приборов, индикаторы комбинации приборов, подсветка органов управления
9	(7,5A) Электропривод зеркал заднего вида, подогреватель сидений, обогреватель заднего стекла, указатели поворота, люк

(10A) Подушка безопасности

Реле за вещевым ящиком

p, blockquote 13,0,0,0,0 —>

Для доступа необходимо открыть бардачок и снять крышку А. Расположение предохранителей и реле зависит от комплектации вашего автомобиля.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

1 (20A) — Омыватели фар (03/99→)

p, blockquote 16,1,0,0,0 —>

2 (20A) — Омыватели фар (→02/99)

p, blockquote 17,0,0,0,0 —>

3 (20A) — Электродвигатель привода стеклоподъёмника задней левой двери(→02/99)

p, blockquote 18,0,0,0,0 —>

4 (20A) — Электродвигатель привода стеклоподъёмника задней правой двери(→02/99)

p, blockquote 19,0,0,0,0 —>

Правильная замена плавких вставок

Перед заменой предохранителя Мазда 3 БК необходимо выявить и устранить причину перегорания плавкой вставки. Для этого проверяется соответствующее зоне защиты оборудование.

Порядок смены плавких вставок и реле Mazda 3 BK в салонном и подкапотном пространстве:

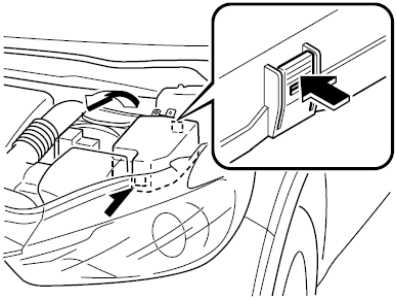

Первоначально снимается защитный кожух с монтажных блоков. Выполнение этой процедуры для блочков описано ранее;

(Ссылка на источник фото)

При помощи пинцета из пластмассы вытаскивается поврежденный элемент. Как правило, разрыв перегоревшей вставки просматривается визуально после извлечения из контактной части. При повреждении силовых предохранителей в блоке Мазда 3 БК под капотом, следует демонтировать кожух, потянув вверх. При этом преодолевается сопротивление фиксаторов из пластика.

Далее откручиваются гайки крепления плавкой вставки в количестве двух штук, и она извлекается. Если требуется смена реле, то его необходимо потихоньку расшатывать из стороны в сторону и вытаскивать;

Затем устанавливается запасной защитный элемент электрической цепи с аналогичными токовыми характеристиками.

На тыльной стороне кожуха силовых блоков Mazda 3 BK нанесена схема расположения плавких вставок и реле. Там же расположены отсеки для запасных предохранителей и пинцет.

Блок под капотом

Он устанавливается в левой части моторного отсека, рядом с аккумулятором.

Пример исполнения на фото

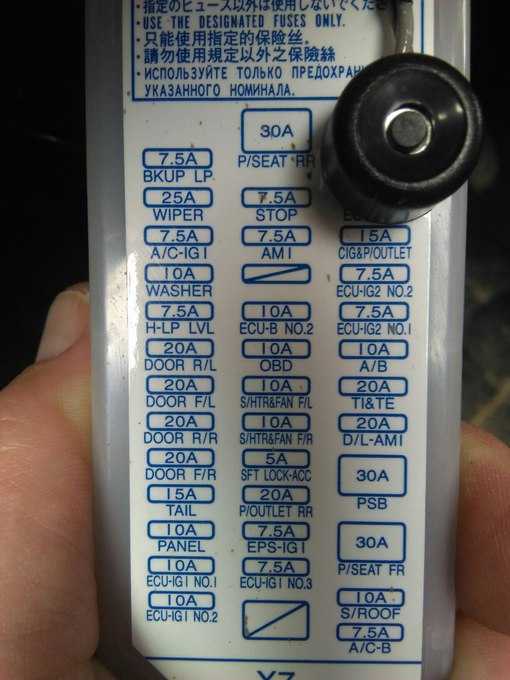

Пример схемы с крышки блока

Предохранители

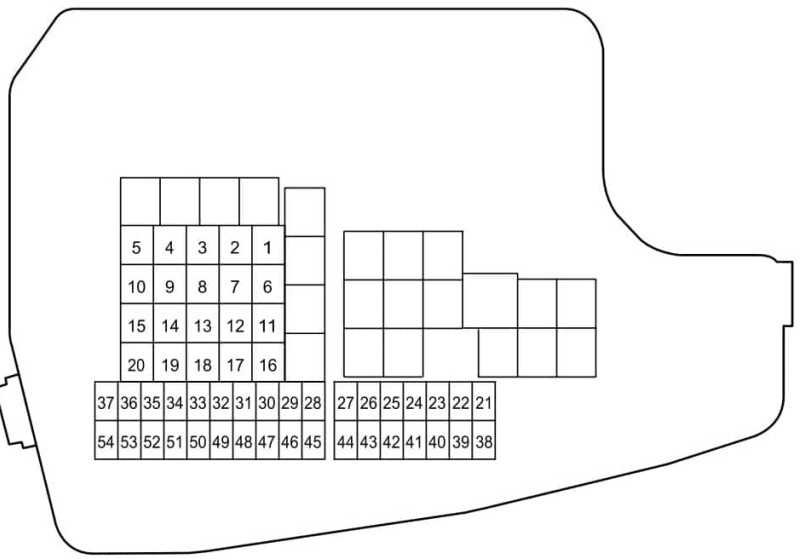

Схема расположения предохранителей Mazda CX-5

Назначение предохранителей

1	30А ADD FAN GE Вентилятор охлаждения двигателя
2	30А IG2 Защита различных электрических цепей
3	30А INJECTOR Система управления двигателем
4	40А FAN DE Вентилятор охлаждения двигателя
5	30А P.WINDOW1 Электрические стеклоподъемники
6	Резерв
7	40А ADD FAN DE Вентилятор охлаждения двигателя
8	20А EVVT Система управления двигателем
9	40А DEFOG Электрический подогрев заднего стекла
10	40А DCDC DE Защита различных электрических целей
11	30А FAN GE Вентилятор охлаждения двигателя
12	Резерв
13	Резерв
14	Резерв
15	40А ENG.MAIN Система управления двигателем
16	50А ABS/DSC M Анти блокировочная тормозная система (ABS), противо заносная система (DSC)
17	50А CABIN +B Защита различных электрических цепей
18	20А WIPER Очиститель и омыватель ветрового стекла
19	40А HEATER Отопитель / Кондиционер
20	30А DCDC REG Защита различных электрических цепей
21	7,5А ENGINE IG1 Система управления двигателем
22	15А C/U IG1 Защита различных электрических цепей
23	H/L LOW L HID L Фара (левая), фара ближнего света (левая)
24	15А H/L LOW R Фара ближнего света (правая)
25	15А ENGINE 3 Система управления двигателем
26	15А ENGINE 2 Система управления двигателем
27	15А ENGINE 1 Система управления двигателем
28	15А AT Система управления коробкой передач, замок зажигания
29	20А H/CLEAN Омыватель фар
30	7,5А А/С Кондиционер
31	15А AT PUMPСистема управления коробкой передач
32	10А STOP Стоп-сигналы, задний противотуманный фонарь
33	15А R.WIPER Очиститель заднего стекла
34	20А H/L HI Фары дальнего света
35	15А HID R Фара (правая)
36	15А FOG Передние противотуманные фары
37	7,5А ENG.+B Система управления двигателем
38	7,5А AUDIO2 Аудиосистема
39	5А GLOW SIG Система управления двигателем
40	7,5А METER2 Комбинация приборов
41	10А METER1 Комбинация приборов
42	7,5А SRS1 Подушки безопасности
43	25А BOSE Автомобили,оборудованные аудиосистемой Bose
44	15А AUDIO 1 Аудиосистема
45	30А ABS/DSC S Анти блокировочная тормозная система (ABS), противо заносная система (DSC)
46	15А FUEL PUMP Топливная система
47	25А FUEL WARM Подогрев топлива
48	TAIL Габариты
49	Резерв
50	50А HAZARD Фонари аварийной сигнализации, указатели поворота, передние и задние габаритные фонари, фонари освещения номерного знака
51	Резерв
52	15А R.OUTLET2 Электрические розетки
53	15А HORN Звуковой сигнал
54	15А ROOM Плафон освещения салона

Где находятся блоки предохранителей Мазда CX-5: Найти несложно

Предохранители очень часто выходят из строя на любом автомобиле. И это даже нельзя считать поломкой, поскольку фактически эти небольшие устройства и предназначены для того, чтобы предотвратить более серьезные повреждения в электрической цепи, вовремя выйдя из строя. Но без полного набора предохранителей автомобиль не будет работать полноценно, некоторые опции вообще не будут включаться, другие начнут работать некорректно. Опытные автолюбители знают, что полный набор элементов всех емкостей в машине незаменим. Но, прежде чем провести замену, необходимо их найти. От японского авто можно ожидать подвоха, но в Мазда СХ 5 расположение блоков вполне стандартное.

Где искать

На вопрос, где находятся предохранители на Мазда СХ 5, есть два верных ответа, поскольку всего блоков два:

• Под капотом;
• Под приборной панелью.

Оба блока нужно искать рядом с местом водителя. Под капотом предохранители расположены рядом с АКБ, напротив кресла водителя. Под приборной панелью, внутри салона, они находятся в той же плоскости, то есть в непосредственной близости от водителя.

Для того чтобы разобрать блок и вынуть нужный предохранитель,понадобятся щипцы. Обычные плоскогубцы тоже подойдут, но ими действовать нужно аккуратно, а вот нечто вроде пинцета с широкими, но заостренными концами в автомобиле пригодятся не только для замены предохранителей.

Как менять

Когда выяснилось, где именно расположены виновники поломки, можно их быстро заменить, на это уйдет не больше десяти минут, а при наличии опыта намного меньше. Под капотом запчасти спрятаны под специальной крышкой, она держится на обычных защелках, а внутри удобно расположена схема этих самых предохранителей, поэтому можно дополнительно ничего не искать. Определить сломанную деталь достаточно просто, достаточно снять все по одной и просмотреть на свет: при перегорании повреждается нить и это всегда визуально заметно.

В салоне блок находится под аналогичной крышкой, ее можно обнаружить даже на ощупь. Достаточно пальцем поддеть защитную детали и она легко отщелкнется, а внутри обнаружится все та же стандартная схема. Сам процесс замены предельно прост: убрать сломанный предохранитель, на его место поставить рабочий и посмотреть, исправило ли это ситуацию.

Очень важно не перепутать и вставить в паз подходящую деталь. В первую очередь, это касается номинала

Не нужно ставить предохранитель на 25, вместо 10-ти, ни к чему хорошему это не приведет. Во-вторых, необходимо учитывать, что в СХ 5 с 2013 года выпуска предохранители имеют немного другую конструкцию, они чуть длиннее, что стоит обязательно учитывать при покупке.

Блок под капотом

Находится в левой части моторного отсека, рядом с аккумулятором.

Фото – пример исполнения

Пример схемы с крышки блока

Предохранители

Схема предохранителей

Назначение предохранителей

1	30А ADD FAN GE – Вентилятор охлаждения двигателя
2	30А IG2 – Защита различных электрических цепей
3	30А INJECTOR – Система управления двигателем
4	40А FAN DE – Вентилятор охлаждения двигателя
5	30А P.WINDOW1 – Электрические стеклоподъемники
6	Резерв
7	40А ADD FAN DE – Вентилятор охлаждения двигателя
8	20А EVVT – Система управления двигателем
9	40А DEFOG – Электрический подогрев заднего стекла
10	40А DCDC DE – Защита различных электрических целей
11	30А FAN GE – Вентилятор охлаждения двигателя
12	Резерв
13	Резерв
14	Резерв
15	40А ENG.MAIN – Система управления двигателем
16	50А ABS/DSC M – Анти блокировочная тормозная система (ABS), противо заносная система (DSC)
17	50А CABIN +B – Защита различных электрических цепей
18	20А WIPER – Очиститель и омыватель ветрового стекла
19	40А HEATER – Отопитель / Кондиционер
20	30А DCDC REG – Защита различных электрических цепей
21	7,5А ENGINE IG1 – Система управления двигателем
22	15А C/U IG1 – Защита различных электрических цепей
23	H/L LOW L HID L – Фара (левая), фара ближнего света (левая)
24	15А H/L LOW R – Фара ближнего света (правая)
25	15А ENGINE 3 – Система управления двигателем
26	15А ENGINE 2 – Система управления двигателем
27	15А ENGINE 1 – Система управления двигателем
28	15А AT – Система управления коробкой передач, замок зажигания
29	20А H/CLEAN – Омыватель фар
30	7,5А А/С – Кондиционер
31	15А – AT PUMPСистема управления коробкой передач
32	10А STOP – Стоп-сигналы, задний противотуманный фонарь
33	15А R.WIPER – Очиститель заднего стекла
34	20А H/L HI – Фары дальнего света
35	15А HID R – Фара (правая)
36	15А FOG – Передние противотуманные фары
37	7,5А ENG.+B – Система управления двигателем
38	7,5А AUDIO2 – Аудиосистема
39	5А GLOW SIG – Система управления двигателем
40	7,5А METER2 – Комбинация приборов
41	10А METER1 – Комбинация приборов
42	7,5А SRS1 – Подушки безопасности
43	25А BOSE – Автомобили,оборудованные аудиосистемой Bose
44	15А AUDIO 1 – Аудиосистема
45	30А ABS/DSC S – Анти блокировочная тормозная система (ABS), противо заносная система (DSC)
46	15А FUEL PUMP – Топливная система
47	25А FUEL WARM – Подогрев топлива
48	TAIL – Габариты
49	Резерв
50	50А HAZARD – Фонари аварийной сигнализации, указатели поворота, передние и задние габаритные фонари, фонари освещения номерного знака
51	Резерв
52	15А R.OUTLET2 – Электрические розетки
53	15А HORN – Звуковой сигнал
54	15А ROOM – Плафон освещения салона

Реле

Схема реле

Обозначение реле

TNS RELAY (TAIL)	РЕЛЕ TNS (ГАБАРИТОВ)
A/C RELAY	РЕЛЕ КОНДИЦИОНЕРА
FUELINJECTOR RELAY	РЕЛЕ ТОПЛИВНОГО ИНЖЕКТОРА
ELECTRIC AT OR OIL PUMP RELAY	РЕЛЕ ЭЛЕКТРИЧЕСКОЙ ТРАНСМИССИИ ИЛИ РЕЛЕ МАСЛЯНОГО НАСОСА ТРАНСМИССИИ
HEADLIGHT HI RELAY	РЕЛЕ ПЕРЕДНИХ ФАР
STARTER RELAY	РЕЛЕ СТАРТЕРА
BLOWER RELAY	РЕЛЕ ВЕНТИЛЯТОРА
ELECTRIC VARIABLE VALVE TIMING RELAY	РЕЛЕ ЗАРЯДКИ ЭЛЕКТРИЧЕСКОГО КЛАПАНА
REAR WINDOW DEFROSTER RELAY	РЕЛЕ РАЗМОРАЖИВАНИЯ ЗАДНИХ ОКОН
FUEL PUMP RELAY	РЕЛЕ ТОПЛИВНОГО НАСОСА
OUTLET RELAY	РЕЛЕ ЭЛЕКТРИЧЕСКИХ РОЗЕТОК
HEADLIGHT LO RELAY	РЕЛЕ ФАРЫ (БЛИЖНИЙ)
IG1 RELAY	РЕЛЕ ЗАЖИГАНИЯ
FRONT FOG LIGHT RELAY	РЕЛЕ ПЕРЕДНИХ ПРОТИВО ТУМАННЫХ ФАР
COOLING FAN RELAY NO.2	РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 2
MAIN RELAY	ГЛАВНОЕ РЕЛЕ
COOLING FAN RELAY NO. 3	РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 3
DRL RELAY	РЕЛЕ ДХО
HORN RELAY	РЕЛЕ СИГНАЛА
COOLING FAN ACC RELAY	РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ

Помогла ли данная статья или может Вы нашли неточность – пишите всё в комментарии.

Схемы предохранителей и реле на Mazda CX5

В салонном монтажном боксе располагаются плавкие вставки для защиты нескольких видов оборудования:

• электрического привода трансформации кресел;
• замка вала рулевого колеса;
• кнопки складывания зеркал;
• открывания люка в крыше для некоторых модификаций;
• розеток;
• подачи постоянного напряжения на центральный замок;
• индикации работы трансмиссии;
• стеклоподъемников;
• подогрева сидений.

На плате предусмотрено несколько резервных гнезд для подключения дополнительного оборудования.

Схема и расшифровка блока в салоне.

Под капотом находятся перемычки, обеспечивающие защиту таких приборов:

• антиблокировочной системы;
• бензонасоса;
• аудиосистемы;
• габаритов;
• стоп-сигналов;
• аварийной сигнализации;
• подсветки площадки с номерным знаком;
• подушек безопасности;
• противотуманных фар;
• дальнего и ближнего света;
• кондиционера;
• отопителя салона;
• противозаносной системы;
• модуля управления автоматической КПП;
• омывателя ветрового стекла;
• дворников;
• вентиляторов радиаторов охлаждения;
• набора индикаторов на приборной доске;
• комплекса для подогрева топлива;
• звукового сигнала и т.д.

Схема и расшифровка предохранителей под капотом.

На щитке с реле установлены переключатели для своевременного запуска нескольких электроприборов:

• оттаивателя задних окон;
• генератора;
• катушки зажигания;
• индикации уровня заряда электроклапана;
• стартера;
• переднего освещения;
• инжектора;
• топливного насоса;
• противотуманок;
• масляного насоса трансмиссии и пр.

Предохранитель прикуривателя

Причиной выхода из строя предохранителя прикуривателя чаще всего становится подключение нестандартного электрооборудования повышенной мощности:

• пылесосов;
• холодильников;
• сабвуферов;
• акустических систем и т.д.

Найти перегоревшие плавкие вставки можно в 3 ячейках на панелях предохранителей:

• 3, 9, 11 номиналом 15 А с маркировкой OUTLET на салонном щите;
• 52 номиналом 15 А и пометкой R.OUTLET2.

Предохранитель бензонасоса

Прежде чем заменить плавкую вставку на топливном насосе, нужно выяснить, почему она вышла из строя.

Для этого потребуется:

1. Открыть монтажный бокс с предохранителями под капотом.
2. Найти по схеме плавкую вставку 46 на 15 А.
3. Визуально или мультиметром убедиться, что она сгорела.
4. Заменить ее по необходимости.
5. Отсоединить разъем бензонасоса.
6. Запустить двигатель.

Если вставка снова пришла в негодность, нужно установить и устранить причину неисправности. Затем поставить перемычку нужного номинала.

Предохранитель складывания зеркал

Предохранитель, обеспечивающий защиту электропривода складывания обзорных зеркал, находится в салоне под № 10. Он позволяет выдерживать токовую нагрузку до 7,5 А.

Предохранитель кондиционера

В модуле под капотом находятся плавкие вставки, обеспечивающие безопасную работу кондиционера.

Найти их можно в ячейках:

• 19 на 40 А с обозначением HEATER;
• 30 на 7,5 А с пометкой А/С.
