Блок предохранителей и реле opel astra j
—
- Рассмотрены автомобили 2009, 2010, 2011, 2012, 2013, 2014 года выпуска
- Где расположены предохранители и реле опель астра j.
- Предохранители и реле установлены в монтажных блоках, которые находятся в багажнике автомобиля под облицовкой боковины с левой стороны, в моторном отсеке рядом с аккумуляторной батареей и под панелью приборов с левой стороны.
- Предохранители в багажнике.
- Для получения доступа к монтажному блоку, расположенному в багажнике, поверните на 90° фиксатор крышки люка в обивке левой боковины и откиньте ее вниз
Назначение предохранителей и плавких вставок, установленных в монтажном блоке багажника
Обозначение предохранителя/ плавкой вставки | Расшифровка |
1 | Модуль прицепа |
2 | Гнездо прицепа |
3 | Система помощи при парковке |
4 | — |
5 | — |
6 | — |
7 | — |
8 | Противоугонная сигнализация |
9 | — |
10 | — |
11 | Модуль прицепа, розетка прицепа |
12 | — |
13 | — |
14 | — |
15 | — |
16 | — |
17 | — |
18 | — |
19 | Обогреватель рулевого колеса |
20 | Вентиляционный люк крыши |
21 | Обогрев сидений |
22 | — |
23 | — |
24 | — |
25 | |
26 | |
27 | |
28 | |
29 | |
30 | |
31 | Акустическая система |
32 | Активная система демпфирования, система предупреждения о выезде из полосы движения |

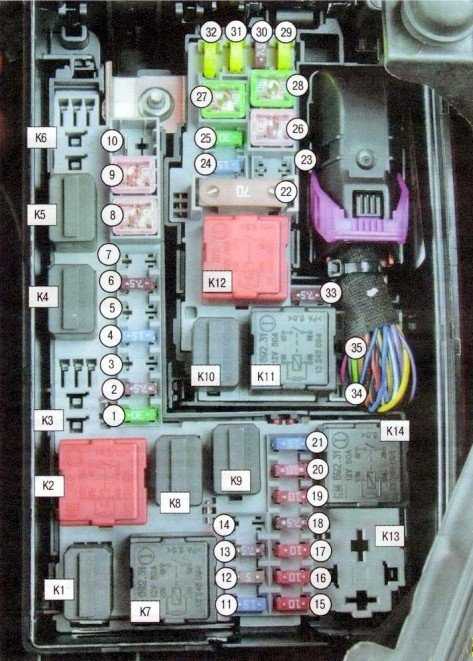

- Монтажный блок предохранителей и плавких вставок под капотом опель астра j
- Для получения доступа к монтажному блоку, расположенному в моторном отсеке, отожмите отверткой два фиксатора и снимите крышку
Расшифровка
9
Обозначение предохранителя/ плавкой вставки | Назначение предохранителя |
1 | Блок управления двигателем |
2 | Датчик концентрации кислорода |
3 | Впрыск топлива, система зажигания |
4 | То же |
5 | — |
6 | Обогрев зеркал |
7 | Регулятор вентилятора |
8 | Датчик концентрации кислорода |
Датчик заднего стекла | |
10 | Датчик аккумуляторной батареи |
11 | Рычаг открывания багажника |
12 | Модуль адаптивного переднего освещения |
13 | — |
14 | Очиститель заднего стекла |
15 | Блок управления двигателем |
16 | Стартер |
17 | Блок управления коробкой передач |
18 | Обогрев заднего стекла |
19 | Передние электрические стеклоподъемники |
20 | Задние электрические стеклоподъемники |
21 | ABS |
22 | Левая фара (дальний свет) |
23 | Омыватель фар |
24 | Правая фара (ближний свет, ксеноновый) |
25 | Левая фара (ближний свет, ксеноновый) |
26 | Противотуманные фары |
27 | Подогрев дизельного топлива |
28 | — |
29 | Электрический стояночный тормоз |
30 | abs |
31 | — |
32 | Подушка безопасности |
33 | Система адаптивных фар |
34 | — |
35 | Электрические стеклоподъемники |
36 | — |
37 | Электромагнитный клапан продувки абсорбера |
38 | Вакуумный насос |
39 | Блок управления системой топливоподачи |
40 | Омыватель ветрового стекла, омыватель заднего стекла |
41 | Правая фара (дальний свет) |
42 | Вентилятор радиатора системы охлаждения двигателя |
43 | Очиститель ветрового стекла |
44 | — |
45 | Вентилятор радиатора системы охлаждения двигателя |
46 | — |
47 | Звуковой сигнал |
48 | Вентилятор радиатора системы охлаждения двигателя |
49 | Топливный насос |
50 | Корректор света фар |
51 | Дроссельный узел |
52 | Подогрев картерных газов |
53 | Модуль управления коробкой передач, модуль управления двигателем |
54 | Контроль электропроводки |
На внутренне й стороне крышке нанесена схема расположения и номиналы предохранителей. Пинцет расположен внутри монтажного блока.

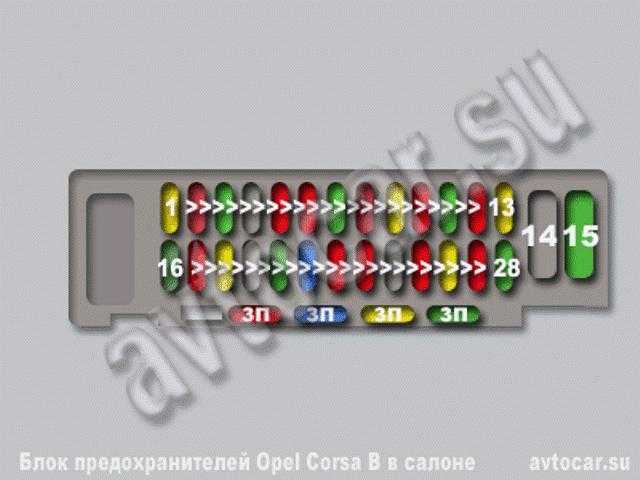

Монтажный блок предохранителей в салоне
Для получения доступа к монтажному блоку, расположенному в панели приборов, снимите левый вещевой ящик
Расшифровка
& lt;tr>
Обозначение | Назначениепредохранителя | Обозначение | Назначениепредохранителя |
1 | Дисплей | 14 | Диагностический разъем |
2 | Наружное освещение | 15 | Подушка безопасности |
3 | То же | 16 | — |
4 | Аудиосистема | 17 | Кондиционер |
5 | Информационно-развлекательная система | 18 | — |
19 | Стоп-сигналы, фонари света | ||
6 | Розетка электропитания передняя (прикуриватель) | заднего хода, плафоны освещения салона | |
7 | Розетка электропитания задняя | ||
8 | Левая фара (ближний свет, галогеновый) | 20 | — |
21 | Приборы | ||
9 | Правая фара (ближний свет, галогеновый) | 22 | Выключатель зажигания |
23 | Блок управления | ||
10 | Дверные замки | электрооборудованием кузова | |
11 | Системы отопления (вентиляции) и кондиционирования | 24 | То же |
25 | — | ||
12 | — | 26 | — |
13 | — |
- Снятие и установка монтажного блока
- Нажмите на замок фиксатора
откиньте фиксатор колодки жгута проводов
и отсоедините ее от монтажного блока
Аналогично отсоедините от блока вторую колодку жгута проводов. ПРИМЕЧАНИЕ Запомните или запишите расположение колодок — их фиксаторы разного цвета.
- Нажмите на фиксатор
- и отсоедините малую колодку жгута проводов от монтажного блока
- Отверните гайку крепления монтажного блока
- и, отжав фиксатор
- снимите монтажный блок с автомобиля
- Установите монтажный блок и все снятые детали в порядке, обратном снятию

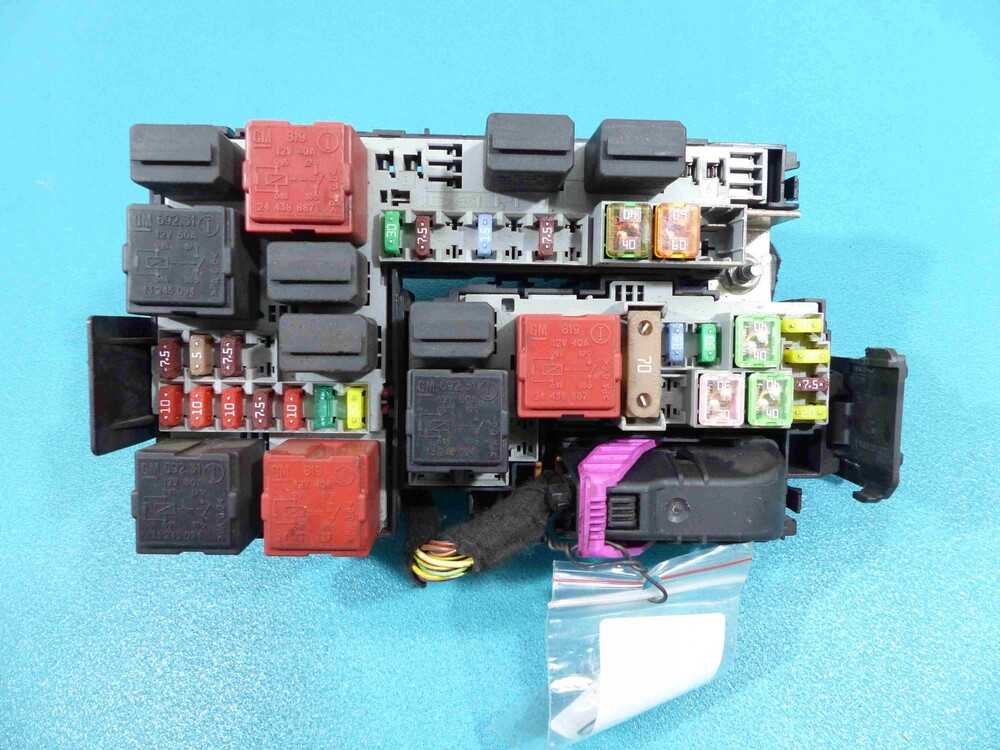

Дополнительный основной блок
Он находится рядом с основным агрегатом и представляет собой коробку дополнительных предохранителей и реле, обеспечивающих бесперебойную работу электрических систем внутри автомобиля.
Схема расположения элементов блока представлена на изображении. Также после схемы приводится таблица с обозначением и назначением основных предохранителей и реле.
Обозначение | Назначение |
---|---|
1 | Регулирует работу дизельных двигателей. |
2 | Отвечает за электроусилитель руля. |
3,5 | Регулирует работу дополнительного обогревателя. |
4 | Обеспечивает питание монтажного блока, который находится в багажнике. |
Иногда этот блок также называют главным монтажным блоком автомобиля Opel Corsa D.
Монтажный блок
Схема расположения элементов монтажного блока, расположенного под приборной панелью автомобиля, представлена ниже.
Для расшифровки каждого элемента стоит заглянуть в таблицу.
Обозначение | Назначение |
---|---|
2 | Отвечает за работоспособность приборов и информационного дисплея. |
3 | Включает/выключает радиоприемник. |
4 | Отвечает за включение замка зажигания. |
5 | Обеспечивает работу стеклоочистителя. |
7 | Регулирует работоспособность центральных замков боковых дверей. |
9 | Регулирует освещение внутри салона. |
10 | Обеспечивает работу электроусилителя руля. |
11,12 | Регулирует работу стоп-сигнала. |
Помимо представленных выше элементов в блоке также находятся предохранители, отвечающие за работу рулевого колеса с обогревом (13), а также различных датчиков (14).
Замена предохранителей Солярис. Фото, инструкция как поменять предохранитель на Хендай Солярис
Как происходит замена предохранителя Хендай Солярис 2013 года (он же Хендай Акцент 4) показывает данный фотоотчет. На автомобиль установлены плоские низкопрофильные предохранители сравнительно нового образца. Стандартные мини-предохранители (которые чуть выше) можно использовать в качестве альтернативы.
Предохранители различаются по номиналу мощности (в амперах) и для удобства окрашены в разные цвета. Новый предохранитель должен быть того же цвета/номинала, что и сгоревший.
Предохранители находятся в двух блоках: под капотом и в салоне. Блок в подкапотном пространстве расположен вблизи аккумуляторной батареи. Салонный блок предохранитель спрятан за панелью слева внизу от рулевой колонки, возле того места, где обычно находится левое колено водителя.
Как поменять предохранители Хендай Солярис
Для замены предохранителя нужно сжать фиксаторы спереди и сзади и убрать крышку блока. Если речь идет о замене предохранителя в салонном блоке, тогда нужно двумя пальцами поддеть панель, закрывающую блок.
С обратной стороны на крышке нарисована схема предохранителей Хендай Солярис, такая же есть в руководстве по ремонту. Они дают возможность узнать, как найти нужный предохранитель, к примеру, предохранитель прикуривателя. Кроме того с обратной стороны крышки подкапотного блока должен быть инструмент для замены — обычные пластиковые щипцы.
Определив по схеме какой предохранитель надо поменять, его нужно ухватить щипцами и извлечь. Затем осмотреть против света, чтобы проверить, перегорела ли полоска металла («нить») внутри.
После этого надо установить новый предохранитель того же номинала (10А, 15А, 20А, 25А и т.д.). Установка происходит в обратном порядке.
После этого следует проверить потребитель, неисправность которого привела к замене предохранителя — стеклоподъемник, фары, звуковой сигнал и тому подобное.
Если он по прежнему не работает, значит есть короткое замыкание в цепи или неполадка кроется в самом потребителе электричества.
1
Блок предохранителей под капотом Хендай Солярис 2013 года.
4
Снять крышку. С обратной стороны есть схема расположения и запасные предохранители.
5
Предохранители под капотом.
7

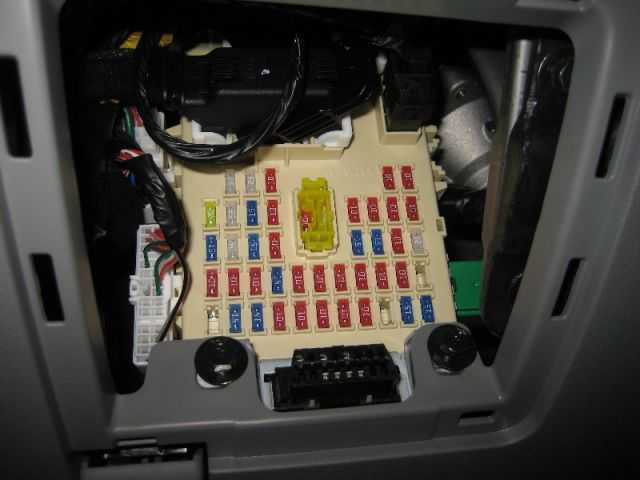

Блок предохранителей в салоне находится за панелью слева.
9
Снять. С обратной стороны тоже есть схема расположения предохранителей.
10
Блок предохранителей в салоне.
11
Взять пинцетом нужный предохранитель.
12
Вытащить из посадочного места.
13
Осмотреть целостность против света.
14
Вставить предохранитель обратно.
15
18
Замена завершена, далее нужно проверить потребитель.
Блоки в салоне
Расположение
Схема расположения блоков
Описание
- Интегрированное реле
- Реле дневных ходовых огней
- Блок реле
- Блок управления противоугонной системой
- Блок предохранителей
- Реле стеклоочистителя
- Распределительный блок
- Блок управления кондиционером
- Блок управления антипробуксовочной системой
- Усилитель кондиционера
- Блок управления антиблокировочной системой и антипробуксовочной системой
- Реле отопителя
- Блок управления двигателем (M/T) / Блок управления двигателем и автоматической коробкой передач (A/T)
- Блок управления блокировкой селектора коробки передач
- Центральный блок подушек безопасности
- Блок управления круиз-контролем
- Блок PPS
- Блок управления рулевой колонкой
Блок предохранителей
Он находится в нижней части панель приборов со стороны рулевого управления, за защитной крышкой
Схема
Фото – пример
Схема
Обозначение
SEAT HTR | Подогрев сидений |
STOP | Лампы стоп-сигнала, дополнительный стоп сигнал, блокировка селектора коробки передач, ABS, TRC, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
GAUGE | Комбинация приборов, лампы заднего хода, обогрев заднего стекла, обогрев зеркал, блок управления отопителем, кондиционер, сервисные индикаторы, предупреждающий зуммер, система зарядки, индикаторы автоматической коробки передач, дневные ходовые огни |
ECU-IG | Блокировка селектора коробки передач, телефон, центральный замок, ремни безопасности, ABS, TRC, усилитель рулевого управления, круиз-контроль, система регулировки наклона и высоты рулевой колонки, антенна, вентилятор системы охлаждения, подсветка панели приборов, система автоматического освещения, селектор коробки передач |
CIG | Прикуриватель (передний / задний), часы, кондиционер, аудио система, блокировка селектора коробки передач, система подушек безопасности SRS, центральный замок, зеркала с электроприводом, антенна, противоугонная система |
– | – |
TURN | Указатели поворота |
WIPER | Стеклоочиститель и омыватель, очистители фар |
PANEL | Индикаторы автоматической коробки передач, блок управления отопителем, аварийная сигнализация, освещение перчаточного ящика, подсветка пепельницы, часы, подсветка прикуривателя, аудио система, селектор коробки передач, подсветка панели приборов, дневные ходовые огни |
SRS | Система подушек безопасности SRS |
TAIL | Габаритный свет, освещение номерного знака |
MIR HTR | Обогрев зеркал |
POWER | Стеклоподъемники, люк, сиденья с электроприводом, центральный замок, регулировки рулевой колонки, силовое реле (POWER) |
DEFOG | Обогрев заднего стекла, предохранитель: “MIR HTR” |
DOOR | Двери, центральный замок. |
Реле
C обратной стороны блока могут крепится реле.
Схема
Назначение
R1 | Перемычка (Short pin) |
R2 | Габаритный свет |
R3 | Обогрев заднего стекла |
Блок реле
Схема
Расшифровка
R1 | Указатели поворота (аварийная сигнализация) |
R2 | Дневные ходовые огни №4 |
R3 | Противотуманный свет |
R4 | Силовое реле (стеклоподъемники, люк, центральный замок, рулевая колонка, сиденья с электроприводом) |
Схема
Описание
- Реле люка
- Блок управления блокировкой дверей
- Аудио усилитель
- Реле антенны
- Блок управления топливным насосом
Блоки под капотом

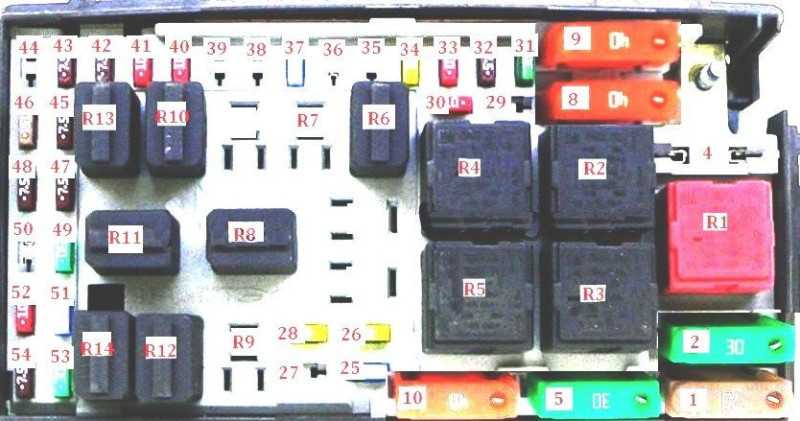

Монтажный блок
Он расположен с левой стороны рядом с аккумулятором и прикрыт защитной крышкой, на обратной стороне которой находится диаграмма тока.
Вариант 1
Фото — схема
Описание
1 | 30А пуск |
2 | 7.5A Кондиционер |
3 | 15 / 30А Обогрев топливной системы дизеля |
4 | Звуковой сигнал 15А |
5 | 15A Easytronic, автоматическая коробка передач |
6 | 7.5A Блок управления двигателем |
7 | 15A Противотуманная фара |
8 | 30 / 40A Охлаждение двигателя |
9 | 30/40 / 60A Охлаждение двигателя |
10 | 30 / 60A Easytronic, коробка передач |
11 | 7.5 / 15A Свечи накаливания, система зажигания |
12 | 5А Блок управления наружным освещением, регулировка угла наклона фар, система адаптивного освещения |
13 | 7.5А Отопитель, кондиционер |
14 | 5A Easytronic, автоматическая коробка передач |
15 | 10A Дальний свет, адаптивное освещение справа |
16 | 10A Дальний свет, адаптивное освещение слева |
17 | Главные предохранители 10А |
18 | 7.5A Электронный блок управления двигателем |
19 | Подушка безопасности 10A |
20 | Главные предохранители 10А |
21 | 15 / 20A Главные предохранители |
22 | 70А Блок управления электрооборудованием автомобиля |
23 | Компрессор 20А, комплект для ремонта шин |
24 | 15А Топливный насос |
25 | Электронный блок антиблокировки 30А |
26 | 30А Обогрев заднего стекла |
27 | 30А АБС |
28 | Внутренний электровентилятор 30А (кондиционер, климат-контроль) |
29 | Предохранитель прикуривателя 20А |
30 | 7.5A Кондиционер, климат-контроль |
31 | 20А Механизм левого окна |
32 | 20A Механизм правого окна |
33 | Наружные зеркала с подогревом 7,5 А |
34 | Бронировать |
35 | Бронировать |
K1 | Реле звукового сигнала |
K2 | Реле зажигания (сливное реле замка зажигания), клемма «15» |
KZ | Реле включения подогрева фильтра |
K4 | Реле дальнего света фар |
K5 | Реле компрессора кондиционера |
КБ | Реле передних противотуманных фар |
K7 | Реле вентилятора радиатора |
K8 | Реле, электронный блок управления двигателем |
K9 | Реле стартера |
K10 | Реле включения топливного насоса |
K11 | Реле зажигания (сливное реле замка зажигания), клемма «15» |
K12 | Реле включения обогрева стекла крышки багажника |
K13 | Реле вентилятора радиатора |
K14 | Реле вентилятора радиатора |
Вариант 2
Схема
Обозначение
R1 | Реле обогрева заднего стекла |
R2 | |
R3 | |
R4 | |
R5 | |
R6 | Реле управления двигателем (CE) |
R7 | Сигнальное реле |
R8 | Реле стартера |
R9 | Реле подогревателя топлива |
R10 | Ослепительная фара |
R11 | |
R12 | Реле передних противотуманных фар |
R13 | Реле муфты компрессора кондиционера |
R14 | Реле топливного насоса (FP) |
1 | 60А |
2 | 30А Обогрев заднего стекла |
4 | Трансмиссия ASM 30A |
5 | 40A AC / система отопления |
8 | Двигатель вентилятора охлаждения 60А |
9 | Электродвигатель вентилятора системы охлаждения двигателя 50А |
10 | 40А антиблокировочная тормозная система (АБС) |
25 | 15A Передние противотуманные фары |
26 | Электростеклоподъемники 20А |
27 | 30А |
28 | Электростеклоподъемники 20А |
29 | Бронировать |
30 | 20A Управление двигателем |
31 | 30А |
32 | 7.5A Управление двигателем |
33 | 15A Управление двигателем |
34 | 15A Управление двигателем |
35 | Бронировать |
36 | 15A Автоматическая коробка передач (AT) |
37 | Сигнал 15А |
38 | Бронировать |
39 | Бронировать |
40 | 10А Левый дальний свет |
41 | 10A Дальний свет, правый |
42 | Муфта компрессора кондиционера 10А |
43 | 10А подогрев зеркал |
44 | Бронировать |
45 | 15A Управление двигателем |
46 | Блок управления направлением света фар 10А |
47 | 7.5A Управление двигателем |
48 | 7.5A AC / система отопления |
49 | 30А пуск |
50 | 15А |
51 | 15A Топливный насос (FP) |
52 | Модуль управления SRS 20A |
53 | 30A Антиблокировочная тормозная система (ABS) |
54 | 7.5A AC / система отопления |
Блок на аккумуляторе
Этот блок прикреплен к крышке аккумуляторного отсека и состоит из предохранителей повышенной мощности.
Схема
Расшифровка
- 80A Используется для дизельных двигателей
- 80A Электроусилитель руля
- 60А Дополнительный автономный отопитель
- Блок питания 50А для монтажного блока, расположенного в багажнике
- 40А Дополнительный автономный отопитель
Дополнительные реле
В зависимости от конфигурации отдельные элементы реле могут располагаться вне агрегата, например:
- к16 — реле вентилятора
- FA1 — кондиционер
- FA2 / FA3 — обогрев
Подводя итог
Ну вот и всё. Теперь вы знаете, где расположены блоки предохранителей на Opel Corsa D и их расшифровку по позициям. Остаётся надеяться, что вы правильно воспользуетесь этими данными, и они помогут вам при ремонте. Но помните, что это лишь часть большого объёма информации, который необходим для полного обслуживания электрических и электронных систем автомобиля.
Игорь Филиппов, эксперт проекта opelpro.ru
Предыдущая
CorsaПочему важно знать габариты Опель Корса
Следующая
CorsaДиагностируем ошибки Опель Корса сами. Где находится диагностический разъем, что надо для диагностики и считывания ошибки
