Предохранители лансер 10

Технические характеристики Митсубиси Лансер

Что касается технических характеристик бензиновых моторов Lancer 10 поколения. То в нашей стране производитель предлагает в качестве базового двигателя 1.6-литровый рядный 4-цилиндровый, 16 клапанный агрегат мощностью 117 л.с. Максимальный крутящий момент составляет 154 Нм, что не мало. В качестве коробок передач в сочетании с этим мотором предлагается 4 ступенчатая АКПП либо 5 ступенчатая механика. Разгон до первой сотни с автоматом и механической коробкой составляет 10.8 и 14.1 секунд соответственно. Максимальная скорость 190 (МКПП) и 180 (АКПП) км/ч. Что касается среднего расхода топлива, то производитель указывает на 6.1 литра для механики и 7.1 для автомата.

Более мощный двигатель Mitsubishi Lancer X рабочим объемом 1.8 литра, это такой же рядный 4-цилиндровый, 16-клапанный бензиновый мотор с фирменным впрыском MIVEC. Данный агрегат выдает уже 140 л.с. при 178 Нм крутящего момента. Сочетается все с той же 5 ступенчатой механикой, либо бесступенчатым вариатором CVT. Динамические характеристики с механической трансмиссией не намного лучше, так разгон до стони происходит за 10 секунд, против 10.8 сек. с двигателем 1.6 л. Однако максимальная скорость уже 202 км/ч. Что касается расхода топлива, то он заметно выше, чем у базового мотора и составляет 7,5 литров в смешанном цикле. Вариатор CVT так же не побалует экономичностью с мотором 1.8 Лансер расходует 7.8 литра в смешанном режиме, а по городу вообще почти 11 литров. Если учесть, что на практике расход будет еще больше, то стоит подумать нужен ли вам такой мотор под капотом.

Кстати, в качестве топлива силовые агрегаты Лансера 10 поколения потребляют только бензин марки АИ-95. Далее подробные габаритные размеры Митсубиси Лансер

, клиренс, масса, объемы и другие полезные технические сведения о седане.

Размеры, масса, объемы, клиренс Mitsubishi Lancer X

• Длина – 4570 мм
• Ширина – 1760 мм
• Высота – 1505 мм
• Снаряженная масса – от 1265 кг
• Полная масса – от 1750 кг
• База, расстояние между передней и задней осью – 2636 мм
• Колея передних и задних колес – 1530/1530 мм соответственно
• Объем багажника – 315 литров
• Объем топливного бака – 59 литров
• Размер шин – 205/60 R16
• Размер колесных дисков – 6.5JX16
• Дорожный просвет или клиренс Митсубиси Лансер – 165 мм

Что касается подвески, то спереди у Lancer традиционный для переднеприводных моделей этого класса “МакФерсон” со стабилизатором поперечной устойчивости. Сзади седан имеет многорычажную независимую подвеску. Что касается тормозов, то спереди стоят вентилируемые дисковые механизмы, сзади так же дисковые механизмы размером 15 и 14 дюймов соответственно.

Это интересно: Абсорбер Митсубиси Лансер 10: расположение и замена

Возможные неисправности устройства

Если не работает обогрев заднего стекла, значит один из перечисленных выше компонентов вышел из строя или произошел обрыв его электрической цепи. Выполнить проверку всех узлов обогревающего устройства можно самостоятельно, если имеется хотя бы малейшее представление о ремонте машин. Ниже подробно рассмотрим причины неисправности каждого узла.

Предохранитель системы

Первоначально при возникновении проблем с подогревом следует убедиться в целостности предохранительного элемента. Его перегорание отразится на работоспособности устройства. Каждый автопроизводитель в своих моделях размещает этот предохранитель в разных местах. Для быстрого нахождения его местоположения рекомендуется воспользоваться инструкцией по эксплуатации автомобиля или сервисной книжкой.

Нужно снять найденный элемент и проверить на пригодность. Перегоревший предохранитель следует поменять на новый, в противном случае дальнейшие попытки по поиску неисправностей обогрева стекла будут бессмысленными.

Одной из причин отказа работы обогрева стекла может быть неисправность реле, этот элемент расположен в монтажном блоке. Реле выключает обогрев, когда мотор прекращает работу. Данное устройство восстановлению не подлежит, поэтому его меняют на новое.

Неисправности электропроводки

В случае если предохранитель и реле находятся в исправном состоянии, требуется выполнить диагностику электрических проводов. Вероятно они переломились, перегорели или оборвались на месте крепления. В этом случае нагревающие полоски не будут получать напряжение.

Тестируют состояние питательных электропроводов так:

• Нужно включить кнопку обогрева.
• Используя мультиметр, проверить напряжение на первой и второй клемме подключения проводов к «шинам» обогрева. Они расположены в нижней части или по обе стороны стекла. Отсутствие напряжения является причиной неработоспособности обогревателя.

Первое, что требуется предпринять в этом случае — зачистить контакты клемм и все участки соединения, они могут окислиться и не пропускать ток. Если тестер по-прежнему выдает «0», значит где-то в проводке есть обрыв. Выполняется визуальный осмотр всего пути электроцепей. Обнаружив подозрительные или поврежденные участки, нужно соединить их, так как в этих местах, возможно, произошел обрыв.

Нагревающие полосы также подвержены повреждению. Прежде чем искать проблемный участок, следует ознакомиться непосредственно с рабочим процессом в нитях.

Подача напряжения осуществляется на весь обогревательный узел и равномерно рассредоточивается по каждой параллельно соединенной ленте. В результате данные ленты выполняют роль проводников электрического тока. За счет сопротивления нагреваются до небольшой температуры, которой вполне хватает для удаления льда и снега с поверхности стекла. Если целостность одной из нитей будет нарушена, электрический ток прекратит циркулировать по ней, обогрев этой области стекла не будет выполняться.

Нарушение целостности нити

Органы управления

При нажатии на кнопку должен загораться индикатор, оповещающий о начале работы. Если переключатель активирован, индикатор светится, а подогрев по-прежнему не происходит, значит, контакты кнопки пришли в негодность. В результате подача электроэнергии на обогреватель не осуществляется. Изношенный тумблер включения не ремонтируется – необходимо устанавливать новый.

МОНТАЖНЫЕ БЛОКИ

Всегда возите с собой комплект запасных предохранителей – по одному каждого номинала.

Не экономьте при покупке предохранителей: в последнее время в продаже часто встречаются предохранители низкого качества, электрические параметры которых не соответствуют заявленным. Помните, что предохранители предназначены для предотвращения пожара электропроводки и от их качества при определенных обстоятельствах может зависеть ваша жизнь, не говоря уже о расходах на ремонт автомобиля.

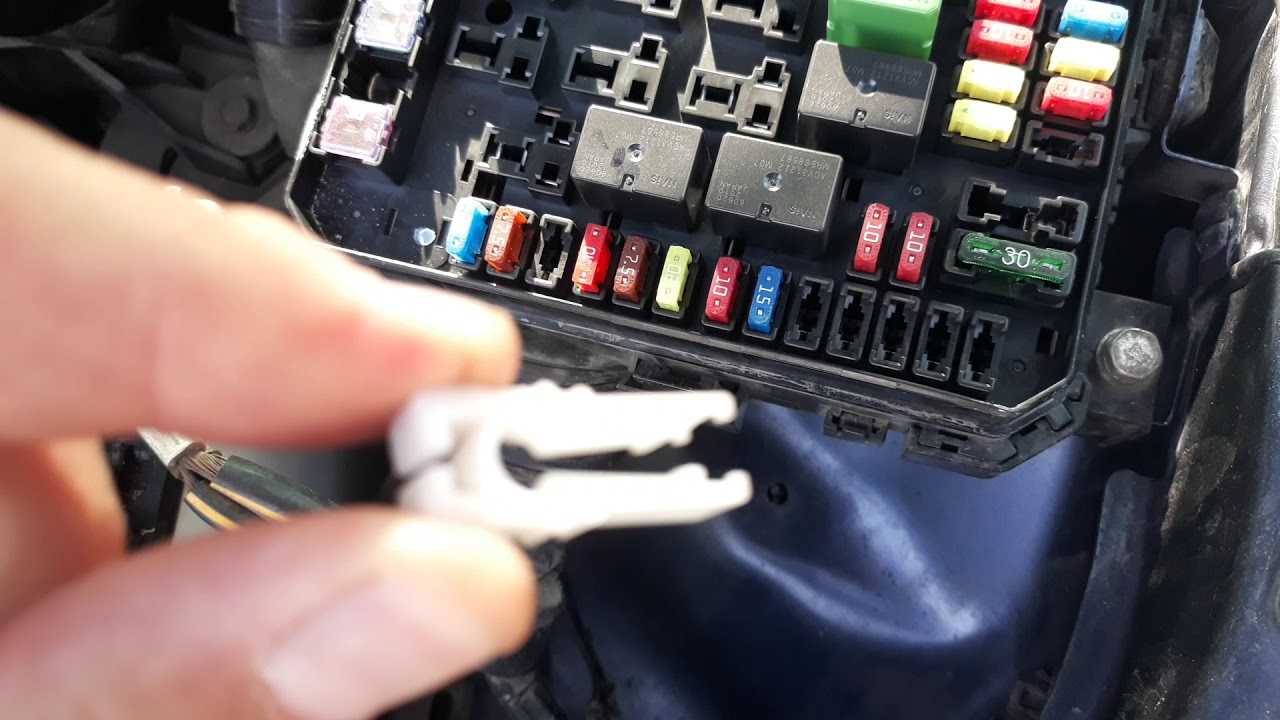

Рис. 10.1. Монтажный блок, размещенный в моторном отсеке

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Большинство предохранителей и реле находится в отдельном блоке, расположенном в моторном отсеке автомобиля (рис. 10.1).

Вспомогательные реле находятся в дополнительном монтажном блоке (рис. 10.2), расположенном рядом с основным. Часть предохранителей и реле размещена в блоке, находящемся под панелью приборов с левой стороны от рулевой колонки (рис. 10.3).

В монтажном блоке (см. рис. 10.1), размещенном в моторном отсеке, расположены следующие реле и предохранители:

1–предохранитель 15 А (цепи передних противотуманных фар, индикатора их включения и реле включения противотуманных фар);

2–предохранитель 10 А (цепь звукового сигнала и реле его включения);

3–место под реле передних противотуманных фар;

4–предохранитель 20 А (цепи датчика массового расхода воздуха, датчика положения коленчатого вала, клапана рециркуляции, электронного блока управления двигателем, реле системы управления двигателем, реле электровентилятора, регулятора холостого хода, реле катушек зажигания, электронного блока управления иммобилизатором, форсунок, датчика концентрации кислорода и клапана продувки адсорбера);

5–предохранитель 10 А (цепь компрессора кондиционера);

6–реле включения звуковых сигналов;

7–предохранитель 15 А (цепи электронного блока управления АБС, электронного блока управления двигателем, дополнительного стоп-сигнала и задних фонарей);

8–резервное место под реле;

9–предохранитель 15 А (разъем для дополнительных электроприборов);

10–резервное место под реле;

11–предохранитель 7,5 А (цепь обмотки возбуждения генератора);

12–резервное место под реле;

13–предохранитель 10 А (цепи электронного блока управления системы ETACS и указателей поворота);

14–предохранитель 20 А (цепь блока управления соленоидами автоматической

15–предохранитель 15 А (цепь топливного насоса);

17–плавкая вставка 40 А (цепь замка зажигания);

18–плавкая вставка 30 А (цепь электростеклоподъемников);

19–предохранитель 10 А (цепи комбинации приборов, подрулевого переключателя, электронного блока управления системы ETACS, переднего электронного блока управления);

20–предохранитель 10 А (цепи часов, электронного блока управления ETACS, магнитолы);

21–предохранитель 7,5 А (цепи электронного блока управления кондиционером, подсветки пепельницы, подсветки прикуривателя, комбинации приборов,

выключатель противотуманных фар, указателей поворота, блок управления рециркуляцией воздуха, задние фонари, разъем для магнитолы);

22–предохранитель 7,5 А (цепи комбинации приборов, фонари габаритного света и фонари подсветки номерного знака);

23–предохранитель 10 А (цепь правой фары);

24–предохранитель 10 А (цепь левой фары и электрокорректора света фар);

25–электронный блок управления освещением;

26 – реле включения электродвигателя вентилятора;

27 –плавкая вставка 60 А (электронный блок управления АБС);

28–плавкая вставка 50 А (цепь контроллера вентилятора);

29–предохранитель 10 А (цепь левой фары и сигнальной лампы дальнего света фар);

30 –предохранитель 10 А (цепь правой фары);

31–плавкая вставка 60 А (цепь зарядки АКБ);

32–предохранитель 15 А (цепи передних противотуманных фар, сигнальной лампы и реле их включения).

Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на которую он рассчитан (номинал).

ЦВЕТ КОРПУСА ПРЕДОХРАНИТЕЛЯ И ЕГО СООТВЕТСТВИЕ НОМИНАЛУ

**Предохранитель увеличенного размера по сравнению с остальными.

Рис. 10.2. Дополнительный монтажный блок, расположенный в моторном отсеке

Рис. 10.3. Монтажный блок, размещенный в салоне автомобиля

Таблица 10.1 ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА, НАХОДЯЩЕГОСЯ В САЛОНЕ АВТОМОБИЛЯ

Предохранители (расположение блоков, номинальные токи)

В Mitsubishi Lancer IX, как и в любом другом автомобиле, предохранители используются для защиты электрооборудования от повреждения в следствии короткого замыкания или перегрузки. Поэтому каждая электрическая цепь автомобиля должна защищаться отдельным предохранителем. Отсутствие предохранителей или установка предохранителей другим номиналом может привести к серьезным последствиям — от выхода из строя электросистемы до пожара.Под термином предохранитель чаще всего подразумевается наиболее часто используемый и в то же время самый дешевый плавкий предохранитель, в котором происходит разрушение токопроводящего элемента в следствии превышения номинального значения тока, многие этот процесс называют «перегоранием» или «сгоранием». Подробнее о плавких предохранителях можно ознакомиться на wikipedia.org.Если недавно установленный новый предохранитель снова перегорит через некоторое время, то лучше всего обратиться к мастеру для определения причины неисправности и ее устранения. Никогда не устанавливайте вместо перегоревшего предохранителя предохранитель, имеющий больший номинальный ток, а также какие-либо заменители (проволоку, фольгу и т.п.). Это может привести к перегреву электропроводки или к возгоранию.

Расположение блока плавких предохранителей

В Mitsubishi Lancer IX блоки предохранителей находятся в моторном отсеке (под капотом) и в салоне (в районе левой ноги водителя).

Внутрисалонный блок плавких предохранителей расположен внутри вещевого отделения, расположенного перед сиденьем водителя.

Подкапотный блок предохранителей расположен в моторном отсеке в районе левого переднего колеса.

Номинальные токи плавких предохранителей

Номинальные токи плавких предохранителей и наименования защищаемых ими электрических цепей указаны на внутренней стороне крышки вещевого отделения или на крышке подкапотного блока предохранителей (расположенного в моторном отсеке). Запасные плавкие предохранители находятся в крышке вещевого отделения, где размещен салонный блок предохранителей.

Внутрисалонный блок предохранителей

В зависимости от комплектации, некоторые предохранители могут отсутствовать в салонном блоке.

1	Катушка зажигания	10 А
2	Контрольно-измерительные приборы	7.5 А
3	Лампа фонаря заднего хода	7.5 А
4	Круиз-контроль	7.5 А
5	Реле	7.5 А
6	Электрообогрев наружных зеркал заднего вида	7.5 А
7	Стеклоочистители ветрового стекла	20 А
8	Блок управления двигателем	7.5 А
9	Прикуриватель	15 А
10	—	—
11	Электропривод наружных зеркал заднего вида	7.5 А
12	Блок управления двигателем	7.5 А
13	Автомагнитола	10 А
14	Стеклоочиститель заднего стекла	15 А
15	Система централизованной блокировки замков дверей	15 А
16	Задний противотуманный фонарь	10 А
17	—	—
18	Плафон освещения салона	10 А
19	Отопитель	30 А
20	Электрообогреватель заднего стекла	30 А
21	Электропривод верхнего люка	20 А
22	Электрообогрев сидений	10 А
23	Промежуточный охладитель испарительного типа	10 А
24	—	—
25	Запасной предохранитель	20 А
26	—	—
27	Запасной предохранитель	30 А

Подкапотный блок предохранителей

В зависимости от комплектации, некоторые предохранители могут отсутствовать в подкапотном блоке.

1	Аккумуляторная батарея	60 А
2	Электродвигатель вентилятора системы охлаждения двигателя	50 А
3	Антиблокировочная тормозная система (ABS)	60 А
4	Замок зажигания	40 А
5	Электрические стеклоподъемники	30 А
6	Передние противотуманные фары	15 А
7	Звуковой сигнал	10 А
8	Блок управления двигателем	20 А
9	Компрессор кондиционера воздуха	10 А
10	Стоп-сигналы	15 А
11	Дополнительная электрическая розетка	15 А
12	Генератор	7.5 А
13	Фонари аварийной световой сигнализации,	10 А
14	Автоматическая коробка передач (АКП)	20 А
15	Топливный насос	15 А
16	Дальний свет правой фары	10 А
17	Дальний свет левой фары	10 А
18	Ближний свет правой фары	10 А
19	Ближний свет левой фары	10 А
20	Правые габаритные фонари	7.5 А
21	Левые габаритные фонари	7.5 А
22	Плафон освещения салона	10 А
23	Автомагнитола	10 А
24	Усилитель аудиосистемы	20 А
25	Электрообогрев сидений	20 А

Не работает прикуриватель на Лансер 9, 10: как снять и заменить

Для современных автолюбителей это устройство обладает гораздо большим функционалом, чем следует из названия. Ведь в гнездо прикуривателя подключают множество устройств. Самые распространенные:

• зарядное устройство или павербанк для мобильных телефонов, планшетов или прочих электронных девайсов;
• навигатор, указывающий путь через городские пробки;
• видеорегистратор, фиксирующий дорожную обстановку;
• вентилятор;
• компрессор для подкачки колес.

Поэтому, когда прикуриватель Лансер 9 перестает работать и требуется его замена, это неприятное известие. Совершить ремонт своими руками несложно. О том, как выяснить причину неисправности, проверить слабые места, починить устройство, можно узнать из данного материала.

Почему не работает прикуриватель Лансер 9

Прибор находится на передней панели авто. Принцип работы прикуривателя Мицубиси прост. Внутри металлического патрона находится нихромовая нить, которая разогревается при замыкании контактов. При нажатии на кнопку прикуривателя автоматом происходит замыкание контактов, и спираль начинает разогреваться. По достижению максимальной температуры термореле дает команду на отщелкивание патрона.

Со временем устройство может поломаться, срабатывает предохранитель. Прикуриватель Мицубиси модели 10 или 9 не работает из-за разных причин. Основные источники неисправности.

1. Перегоревший предохранитель. Специально для безопасности сети предусмотрено наличие предохраняющего элемента, перегорающего при превышении силы тока 15 ампер. Если в гнездо прикуривателя подключается один или несколько мощных приборов, то показатель силы тока превышает сопротивление предохранителя, из-за чего он перегорает. Решается это заменой элемента на новый.
2. Прикуриватель может переставать работать из-за плохого контакта патрона или появления окислов. Со временем гнездо расшатывается, а на усиках появляется ржавчина или окислы. Ремонтировать такой прибор просто – достаточно вынуть прикуриватель, подогнуть контакты, обработать их напильником или наждачной бумагой для лучшего контакта.
3. Обрыв провода или короткое замыкание. Если предохранители горят часто или прикуриватель не работает полностью, то стоит искать обрыв цепи. Для этого потребуется мультитестер, который надо выставить на сопротивление и проверить целостность каждого провода, подведенного к прикуривателю.
4. Перегоревшая лампочка подсветки. Вокруг прикуривателя есть специальное кольцо подсветки. Лампа внутри него может перегореть. Необходимо заменить ее новым элементом. При поломке следует проверить предохранитель под номером 21 в блоке, находящемся под капотом авто. Он отвечает за подсветку прибора.

Предохранитель прикуривателя Митсубиси Лансер 9

При выходе прибора из строя следует проверить именно этот элемент. Монтажный блок Mitsubishi Lancer 9 находится в салоне с левой стороны рулевой колонки. Здесь расположен ящичек для мелких предметов.

1. Открываем крышку, а затем снимаем ее, преодолевая сопротивление защелок.
2. На задней крышке ящика расположен пинцет для того, чтобы удобнее вытаскивать предохранители, а также два запасных элемента номиналом 20/30 ампер.
3. Нас интересует элемент за номером 22 (см. фото). Именно он отвечает за прикуриватель автомобиля.
4. Для восстановления работоспособности устройства необходимо поменять перегоревший предохранитель новым. Запрещается установка монет, металлических перемычек. Не подходят предохранители с номиналом больше, чем 15 ампер. Это может привести к короткому замыканию или пожару.

Проводка и клеммы

Если предохранитель целый, то причина неисправности в другом месте. Для ремонта прикуривателя Лансер 9 потребуется прозвонить целостность проводки. Для этого необходимо обзавестись мультитестером и запомнить распиновку устройства. Всего к прибору приходит три провода – два положительных и один отрицательный.

1. Красный, плюсовой – подключен к аккумуляторной батарее. Сила тока цепи составляет не более 15 ампер, а при превышении данного параметра предохранитель перегорает.
2. Желтый. Плюсовой провод, отвечающий за лампочку подсветки.
3. Черный, минусовой. Приходит на корпус прибора, а второй конец – масса, запитанная через кузов авто.

Расположение предохранителей на схеме для ВАЗ 2110, 2111, 2112

Сегодня рассмотрим расположение предохранителей в автомобилях ВАЗ десятого семейства, а именно моделей 2110, 21102, 21103, 2111, 2112. Также покажем где находятся предохранители и реле на схеме и посвятим о назначении каждого из них и способах замены предохранителей своими руками. Коснемся и самых частых проблем с предохранителями у владельцев этих автомобилей, методов диагностики и замены.

Хотелось бы сказать, что электрика автомобилей в частности предохранители и реле в ВАЗ 2110, 21102, 21103, 2111, 2112 вполне надежны. Срок службы зависит от условий эксплуатации и своевременной диагностики и замены на качественные комплектующие.

Давайте разберемся вообще для чего нужны предохранители в автомобиле. Прежде всего они отвечают за безопасность проводки и других систем машины

Важно понимать, что каждый конкретный предохранитель отвечает только за свою задачу и при замыкании или выходе из строя возгорание практически исключено. Перегорает конкретный предохранитель и это не вызывает цепного выхода из строя других систем

В зависимости от проблемы выхода из строя какого либо узла или детали автомобиля, за который отвечает электрика, необходимо понимать: можно ли эксплуатировать автомобиль с этой неисправностью или нет. В правилах дорожного движения написан перечень неисправностей, имея которые нельзя эксплуатировать авто. Если вы обнаружили например, что отказали фары или вообще не работают дворники — следует немедленно исправлять проблему. Ну, а с неработающими стеклоподъемниками водить машину можно. Кстати, если кому-то вдруг нужен качественный сайт для бизнеса, то вот ребята делают хорошие сайты WebFormata.ru

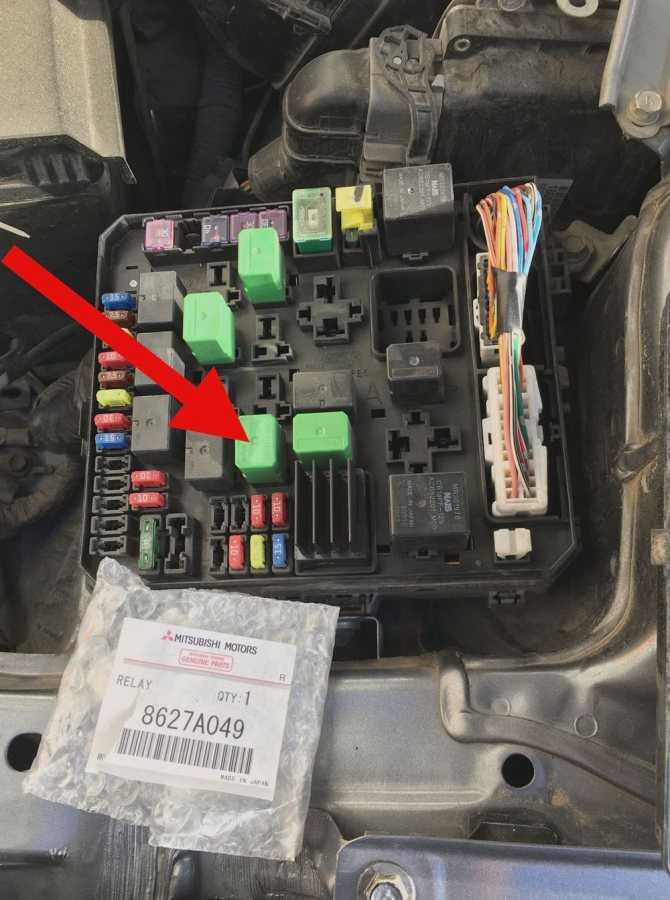

Предохранители и реле под капотом Митсубиси Ланцер 10

В моторном отсеке расположен основной блок предохранителей и реле и 2 дополнительных.

Схема блока предохранителей в моторном отсеке Митсубиси Ланцер 10

Описание

1	30А Устройство ввода — вывода
2	40А Электродвигатель вентилятора системы охлаждения
3	30А Электродвигатель вентилятора конденсора
4	30А АБС
5	40А АБС
6	Резерв
7	30А Стартер
8	15А Передние противотуманные фары
9	7,5 Управление двигателем
10	20А АКП
11	10А Звуковой сигнал
12	7,5А Генератор
13	20А Омыватель фар
14	10А Кондиционер
15	15А Дроссельная заслонка
16	20А Звуковой сигнал противоугонной системы
17	15А Обогреватель щеток стеклоочистителя
18	Резерв
19	30А Электропривод двери багажника
20	10А Система наружного освещения в дневное время
21	10А Фара дальнего света (левая)
22	10А Фара дальнего света (правая)
23	30А Усилитель аудиосистемы
24	30А Электро оборудование дизельного двигателя
25	20А Левая фара ближнего света (с газоразрядными лампами)
26	20А Правая фара ближнего света (с газоразрядными лампами)
27	10А Левая фара ближнего света (с галогеновыми лампами)
28	10А Правая фара ближнего света (с галогеновыми лампами)
29	10А Цепь питания электрооборудования двигателя
30	10А Катушка зажигания
31	20А Цепь питания электрооборудования двигателя
32	15А Топливный насос

Реле

R1	Реле свечей накаливания (для дизельных двигателей)
R2	Реле вентилятора радиатора
R3	Реле отопителя
R4	Реле системы управления двигателем
R5	Реле системы курсовой устойчивости
R6	Реле вентилятора радиатора кондиционера
R7	Реле системы управления двигателем
R8	Реле ближнего света фар
R9	Реле системы управления двигателем
R10	Реле обогревателя щеток стеклоочистителя
R11	Реле системы наружного освещения в дневное время
R12	Реле системы управления двигателем
R13	Реле звукового сигнала противоугонной системы
R14	Реле автоматической коробки передач
R15	Реле омывателя фар
R16	Реле дальнего света фар
R17	Реле передних противотуманных фар
R18	Реле звукового сигнала
R19	Реле кондиционера

Предохранители на Митсубиси Лансер 10 где находятся, схема

Предохранители и плавкие вставки в Mitsubishi 1 (с 2008 года выпуска) находятся в трех зонах:

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

• под приборкой;
• в подкпотном пространстве;
• на АКБ + клемма.

На крышках имеются пиктограммы и подписи предохранителей. Они могут быть выполнены на разных языках.

Замена неисправных предохранителей производится с помощью специального пинцета.

Салонные предохранители

Находятся под декоративной крышкой на торпеде. Она легко снимается без специального инструмента.

Рис.1

Рис.2

Доступ к предохранителям нормальный.

Расшифровка к рисунку 2

Двигатель печки	1	30A
Стопы	2	15A
Противотуманки сзади	3	10A
Дворники	4	30A
Доп.приборы	5	10A
ЦЗ	6	20A
Магнитола	7	15A
Главное реле ECU	8	7,5A
Освещение внутреннее	9	15A
Аварийка	10	15A
Дворники сзади	11	15A
Приборная панель	12	7,5A
Прикуриватель, дополнительный разъем	13	15A
Ключ старта	14	10A
Электролюк	15	20A
Зеркала	16	10A
Блокировка дифференциала	17	10A
Задний ход свет	18	7,5A
Доп.разъем	19	15A
Управление стеклами	20	30A
Обогрев заднего стекла	21	30A
Подогрев зеркал	22	7,5A
Дополнительное питание (усилитель антенны)	23	15A
Привод сидений	24	25A
Подогрев сидений	25	30A

Предохранители под капотом

Расположение блока показана на рисунке  3 (позиция 11).

Рис.3

Внешний вид и демонтаж крышки приведен на рисунке 4.

Рис.4

Фотография расположения элементов приведена на рисунке 5

Рис.5

Фото блока на АКБ

Рис. 6

Противотуманки	I	15A
ECU	2	7,5A
АКПП	3	20A
Сигнал	4	10A
Генератор	5	7,5A
Насос омывателя	6	20A
Климат-контроль	7	10A
Цепь питания заслонки	8	15A
Противоугонка	9	20A
Обогрев двориников	10	15A
Замок задней двери	12	30A
Дневной освещение	13	10A
Дальний левый	14	10A
Дальний правый	15	10A
Дальний/ближний левый (ксенон)	16	20A
Дальний/ближний правый (ксенон)	17	20A
Ближний с галогенкой левый	18	10A
Ближний с галогенкой правый	19	10A
ECU	20	10A
Высоковольтная катушка	21	10A
ECU	22	20A
Бензонасос	23	15A
Стартер	24	30A
Не используется	25	—
АБС	26	40A
АБС	27	30A
Электровентилятор кондиционера	28	30A
Электровентилятор радиатора	29	40A
Доп. устройства (антенна и др.)	30	30A
Усилок звука	31	30A
ECU (дизель)	32	—
Главный предохранитель	33	120A
Предохранители   салона	34	80A
Дополнительный	35	80A
Предохранители подкапотного блока, свет	36	120A
Предохранители салона, реле вентиляторов	37	80A

Рис. 7

Для различных модификаций автомобилей приведенное описание может немного отличаться назначение предохранителей.

Допускается увеличение номинала предохранителей не более 20% от указанного в таблицах.

Общие рекомендации по поиску неисправностей, связанных с перегоранием предохранителей

1. Если вышли из строя несколько систем электрооборудования Лансер 10, то, вероятнее всего, отказал один из предохранителей, установленных на положительной клемме аккумулятора, либо в блоке подкапотного пространства.
2. В случае отказа запуска двигателя, следует проверить предохранители, обозначенные ECU.
3. Проверку предохранителей следует производить мультиметром, включенным в режим «прозвонки» (зуммер). Предохранитель обязательно должен быть демонтированным из штатного места. Не следует доверять визуальному методу проверки. В крайнем случае, можно поменять местами предохранители одинакового цвета (номинала). Нельзя одновременно доставать несколько предохранителей для проверки.

Допускается увеличивать номинал предохранителя прикуривателя в случае питания автогаджетов до 25 Ампер.

Устал платить за штрафы? Выход есть!

• Абсолютно легально (статья 12.2.4).
• Скрывает от фото-видеофиксации.
• Устанавливается самостоятельно за 2 минуты.
• Не видна человеческому глазу, не портится из-за погоды.
• Гарантия 2 года,
