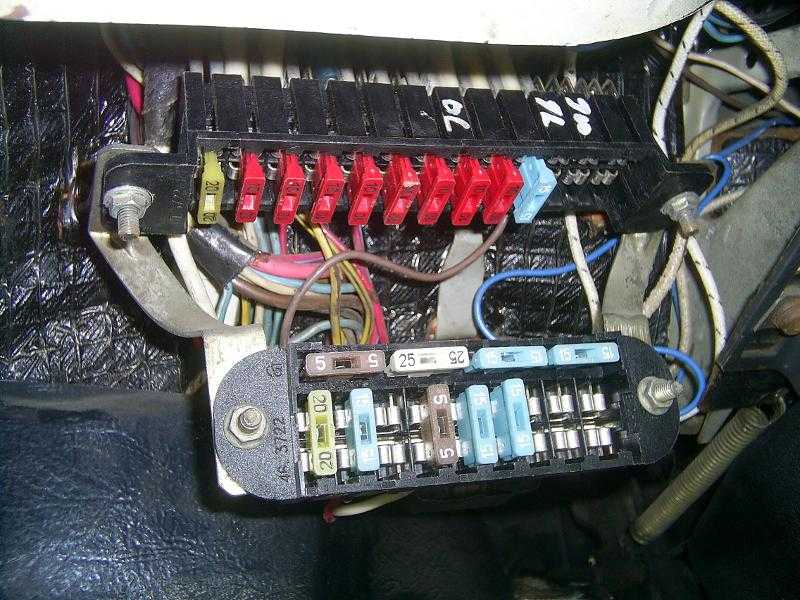

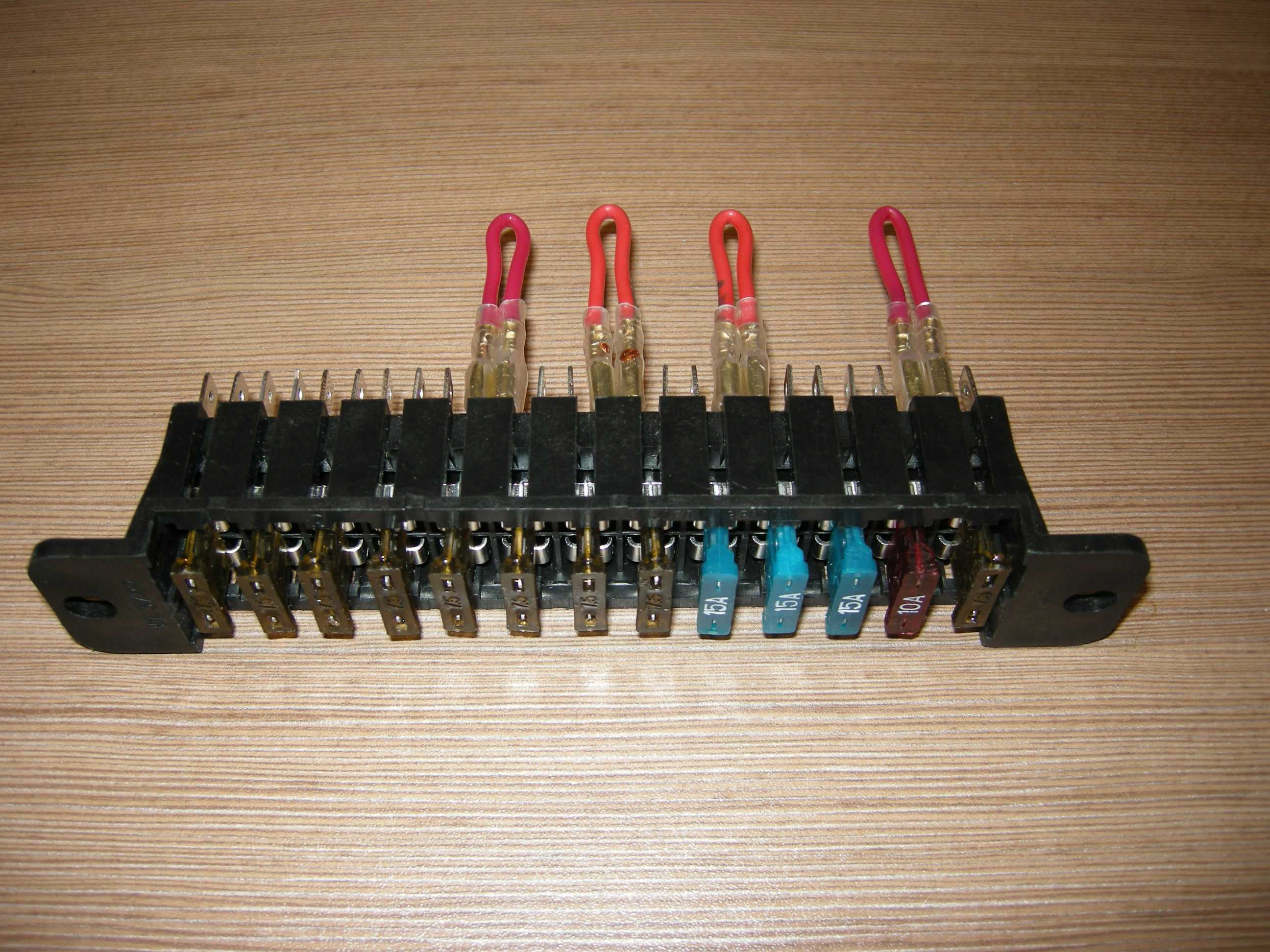

Блок флажковых предохранителей вместо штатных @ нива 4x4

Штаны из нержавейки

Вот тут самое время рассказать о доработках двигателя. Установлен новый распределительный вал, изготовленный по расчетам ЛСГА. Разумеется, в комплекте с валом монтируют и новую шестерню для точной регулировки фаз газораспределения. Так же в контроллер зашита фирменная программа управления двигателем от ЛСГА.

Вместо серийного выпуска схемы 4 в 1 установлен «дымарь» 4-2-1 с длинными «штанами» (они как раз отвечают за прирост крутящего момента) из нержавеющей стали. В связи с изменением выпускной системы монтируется и удлиненный шнур кислородного датчика. Вместо стандартного глушителя — так называемый тихий прямоточный. Кроме того, доработаны каналы головки блока цилиндров и клапаны.

Например, их запорные фаски теперь под углом 30 градусов вместо штатных 45, а это в определенный момент дает увеличение расхода воздуха и в конечном счете хорошие «низы» мотору. Вопрос экологии Нивы ЛСГА не остался за кадром. За дополнительную плату в измененную систему выпуска монтируют спортивный нейтрализатор.

Существует и экономный вариант — перенос на новое место штатного нейтрализатора. Но он сопровождается небольшой потерей мощности (порядка 2 л.с.).

Набор оригинальных компонентов для Нивы ЛСГА — 95. Версию со 105-сильным двигателем дополняет еще доработанная головка блока цилиндров.Набор оригинальных компонентов для Нивы ЛСГА — 95. Версию со 105-сильным двигателем дополняет еще доработанная головка блока цилиндров.

В результате полного комплекса доработок двигатель Нива ЛСГА выдает 106 л.с. при 5170 об/мин.

Максимальный крутящий момент достигает 163 Н.м при 4080 об/мин. Причем прирост момента в сравнении с серийным мотором есть с самых «низов», но самый большой довесок выпадает как раз на промежуток 3200–4800. Это и обеспечивает столь приятную разгонную динамику Нивы (читай — эластичность мотора) на высших передачах в том диапазоне скоростей, где раньше ее не было.

В ходе доработки головки блока цилиндров одной пришлось пожертвовать. Она распилена на куски для изучения каналов, толщины стенок и т.д.В ходе доработки головки блока цилиндров одной пришлось пожертвовать. Она распилена на куски для изучения каналов, толщины стенок и т.д.

Сейчас невозможно представить грамотную разработку без применения компьютера. Вот и с двигателем Нивы применяли программу имитации потоков.Сейчас невозможно представить грамотную разработку без применения компьютера. Вот и с двигателем Нивы применяли программу имитации потоков.

Внешние скоростные характеристики доработанных версий 105, 95, 90 л.с. в сравнении с серийным мотором.Внешние скоростные характеристики доработанных версий 105, 95, 90 л.с. в сравнении с серийным мотором.

Мощность двигателя Нивы ЛСГА 105 на фоне серийного агрегата.Мощность двигателя Нивы ЛСГА 105 на фоне серийного агрегата.

Мощность хорошо продает, а на дороге важнее крутящий момент. Сравните кривые крутящего момента доработанного и серийного мотора. Характеристики сняты на стенде MAHA.Мощность хорошо продает, а на дороге важнее крутящий момент. Сравните кривые крутящего момента доработанного и серийного мотора. Характеристики сняты на стенде MAHA.

Последовательно спустимся сверху вниз по остальным ступеням доработок.

Нива ЛСГА 95 л.с. — это перечисленный набор минус доработанная головка блока цилиндров и клапаны. ЛСГА 94 л.с. — минус прямоточный глушитель. ЛСГА 90 — минус доработанная система выпуска.

В этом варианте остается только новый распредвал, шестерня точной регулировки фаз, программа управления ЛСГА, настройка на стенде MAHA.

Остается намекнуть — все наработки для двигателя Шевроле Нивы вполне пригодны и для Лады 4х4.

Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl Enter

Варианты тюнинга

Выбор вариантов для тюнинга не особо большой:

Установить приборку от другого автомобиля. В этом случае вам понадобятся услуги квалифицированного электрика, поскольку придется переделывать разъемы. Также можно установить цифровой вариант приборки — это будет более, чем оригинально.
Как вариант тюнинга, можно установить светодиодные лампочки вместо обычных. Многие автовладельцы выбирают именно этот вариант, поскольку он менее затратный и самый простой в плане реализации.
Еще один способ тюнинга — установить оригинальные приборные шкалы на спидометр, тахометр и прочие датчики. Причем купить такие шкалы можно как готовые, так и сделать самостоятельно в соответствии со своими предпочтениями.

1. Приборка с диодной подсветкой

2. Цифровой контрольный щиток

3. Приборка с т.н. колодцами

Схема предохранителей карбюраторной ВАЗ Нивы

Единственное отличие между монтажными блоками Нивами с инжекторной и карбюраторной системами связано с блоком. Он находится под капотом автомобиля в специально выделенном для этого отсеке. Его схема выглядит так:

Расположение предохранителей Нивы 21213

Эта схема актуальна для всех моделей семейства, выпускавшихся с 1997 г. по 1999 г.

Номер	Предназначение
1	Выключатель зажигания
2	Главное реле
3	Катушка БУ
4	Клапан
5	Выключатель карбюратора
6	Резерв

Схема расположения предохранителей ВАЗ 2121 Нива

В модели с инжекторной подачей топлива расположены по такой же схеме, что и в других моделях семейства подобного типа.

Обслуживание проводки ВАЗ 21214 и других моделей Нивы инжектор и карбюратор: электрическая схема

Каждый современный автомобиль сегодня оснащается электрической частью. Электрическая схема ВАЗ 21214 Нива инжектор позволяет при необходимости найти все элементы, заключенные в бортовую сеть, что особенно актуально при появлении неисправностей в проводке. Все, что нивоводу нужно знать об электрике в отечественных внедорожниках, описано в этой статье.

Подробная электросхема Нивы

Схема электропроводки может незначительно отличаться в зависимости от конструктивных особенностей транспортного средства.

Для начала рассмотрим индексные обозначения:

ВАЗ 21213. Таким индексом обозначается транспортное средство, оснащенное карбюратором. Объем силового агрегата составляет 1.7 литров.
21214. В автомобилях ВАЗ 21214 схема подразумевает использование аналогичного двигателя с таким же объемом. Единственное различие — машина оснащается системой впрыска горючего.
Есть еще одна модель с индексом 21213. В машинах ВАЗ 21213 схема электрооборудования включает в себя те же элементы, только в зависимости от года выпуска, авто может быть оборудовано мотором объемом 1.8 л.
Версия 21073. Внедорожник оснащается или инжекторным мотором с форсунками, или карбюраторным ДВС «Солекса». Одной из особенностей этих авто является бесконтактная схема зажигания.
21215. Эти внедорожники изначально производились для экспорта, поэтому на наших дорогах данные авто трудно встретить. Стоит отметить, что они оснащались дизельными моторами Citroen.

Вначале статьи есть схема электрооборудования ВАЗ на примере модели Нива 2121. Если вы являетесь владельцем версии 2131 или любой другой, то разница в схеме цепи будет, но не принципиальной. Если речь идет о карбюраторных двигателях, то в данном случае схема зарядки аккумуляторной батареи, а также зажигания, не будут защищены (автор видео — Наиль Порошин).

Особенности электрооборудования

Электросхема ВАЗ модели 21213 имеет определенные различия с моделью 2121, в частности:

В автомобилях 21213 в блоке предохранительных устройств используются более модернизированные предохранители на ножках. Разумеется, использование таких устройств привело к тому, что площадка блока также стала другой.
Система питания этих транспортных средств дополнительно включает в себя устройство экономии холостых оборотов. Чтобы эта опция работала нормально, в подкапотном пространстве добавлен еще один разъем с проводкой.
Еще одно отличие — в этих авто используется бесконтактная схема зажигания, основным элементом которой является микроконтроллер.

Следует отметить, что отличия в схеме Нивы могут заключаться как в генераторных узлах, так и в самой электрике.

Отличия в генераторах

В любом случае, отличия в схеме проводки моделей будут заключаться в первую очередь в зависимости от силового агрегата — карбюраторного или инжекторного.

Основные отличия в карбюраторах:

в моделях 21213 используется генераторный узел модели 371.3701;
в двигателях моделей 21214 производитель принял решение установить более мощное генераторное устройство, оно маркируется цифрами 9412.3701 (автор видео — Sergei Chekhonin).

И хотя эти генераторы разные, они имеют определенные схожести в конструктивном плане. В любом случае, это — синхронное устройство переменного тока. Кроме того, эти узлы обладают встроенным выпрямителем и регулирующим механизмом напряжения на выходе.

Отличия в проводке

Если говорить непосредственно о проводке, то в зависимости от модели авто, она также может иметь отличия. Следует отметить, что эти отличия значительно упрощают обслуживание и ремонт системы своими руками. Что касается именно инжекторных модификаций внедорожников, то в данном случае система оборудуется тремя выходами, предназначенными для установки электронного зажигания.

Кроме того, в автомобилях 21214 используется два вентилирующих устройства, выполняющих функцию охлаждения радиаторного узла. Соответственно, из-за использования дополнительных вентиляторов, проводка также претерпела пусть не значительные, но отличия. Разумеется, они не принципиальны.

схема, расположение и способы замены

Электропредохранители на авто меняются в случае их перегорания, в обязательном порядке соблюдая их номинал. Но на автомобиле ВАЗ 2121 Нива случаются и другие ситуации. К примеру, многие автомобилисты жалуются, что иногда электропредохранители просто выпадают из колодки. Именно поэтому рекомендуется сменить старый блок на новый, в котором предохраняющие элементы держатся намного лучше.

Ваз 2121 — Нива

Расположение

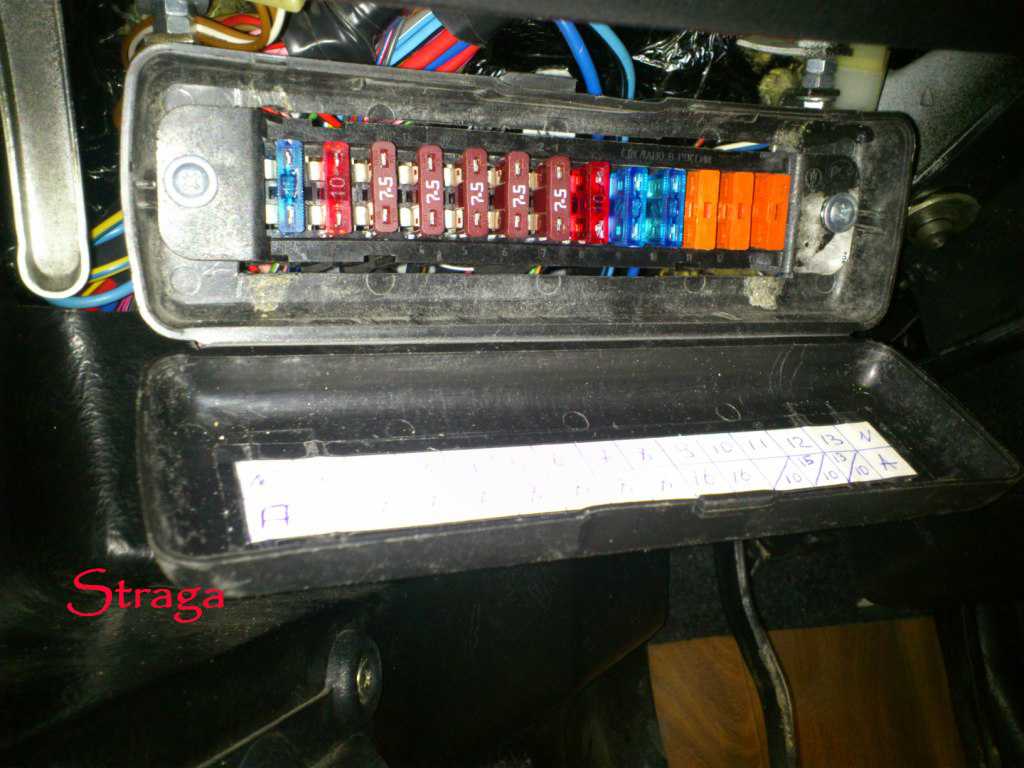

Предохранители в ВАЗ 2121 Нива находятся в салоне транспортного средства и закрыты специальным кожухом. Это достаточно удобное место для того, чтобы в любой момент произвести замену перегоревшего и при этом обойтись можно самыми обычными инструментами

Особенно это важно зимой или когда идет дождь, нет необходимости выходить на улицу, если поломка приключилась в пути

Схема расположения защитных элементов Таблица с расшифровкой схемы

Расшифрока схемы

Процесс снятия и замены

Для того чтобы заменить перегоревший электропредохранитель не нужны особые знания и навыки. Все очень просто.

Необходимые инструменты

Для работы нам понадобятся самые обычные инструменты, которые всегда есть под рукой у любого водителя, а именно:

набор новых электропредохранителей;
набор ключей;
отвертка.

Набор ключей, который должен быть у каждого автолюбителя

Этапы

Перед началом работ по замене нужно отсоединить минусовый провод аккумулятора.
Далее при помощи отвертки откручиваем винты, которыми закреплен кожух и убираем его.
Смотрим по схеме, где находится перегоревший предохранитель.
Находим его в колодке и извлекаем.
Берем такой же по номиналу и устанавливаем на место извлеченного.
Внимание! На обратной стороне блока находится электропредохранитель электровентилятора его номинал 30 А, его корпус окрашен в зеленый цвет. Прочие элементы имеют номинал 15 А и они синего цвета.
Если не планируем менять колодку, то на этом работа закончена и нам остается только установить на место кожух и закрепить его винтами.
Но если вы решили привести систему с предохранителями в порядок и заменить старую колодку новой, то нам нужно при помощи торцовой головкой на 8 открутить пару гаек, которыми крепится колодка.
Теперь снимаем непосредственно сам блок.
Отсоединяем колодочку с проводами.
Меняем блок.
Устанавливаем в него предохранители.
Закрепляем его гайками.
Возвращаем на место кожух и закручиваем винты.
На этом работа с электропредохранителями на автомобиле ВАЗ 2121 Нива закончена.. Никогда не пользуйтесь самодельными перемычками либо электропредохранителя иного номинала вместо перегоревшего

Никогда не пользуйтесь самодельными перемычками либо электропредохранителя иного номинала вместо перегоревшего.

В этом видео на примере вазовской шестерки показаны некоторые причины замены блока. Как видите, во время экспуатации корпус деформировался, заметны подплавления.

Как видео все очень просто по времени такая работа займет не более получаса, вместо двух-трех часов стояния на станции технического обслуживания и траты лишних денег.

Загрузка …

avtozam.com

Замена БП своими руками

При отказе любой электрической цепи в первую очередь необходимо проверить состояние плавких вставок и реле. Это несложная операция может проводиться самостоятельно. Водителю необходимо знать, где находится блок предохранителей Нива Шевроле и предназначение плавких вставок, установленных в нем.

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки.

Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком.

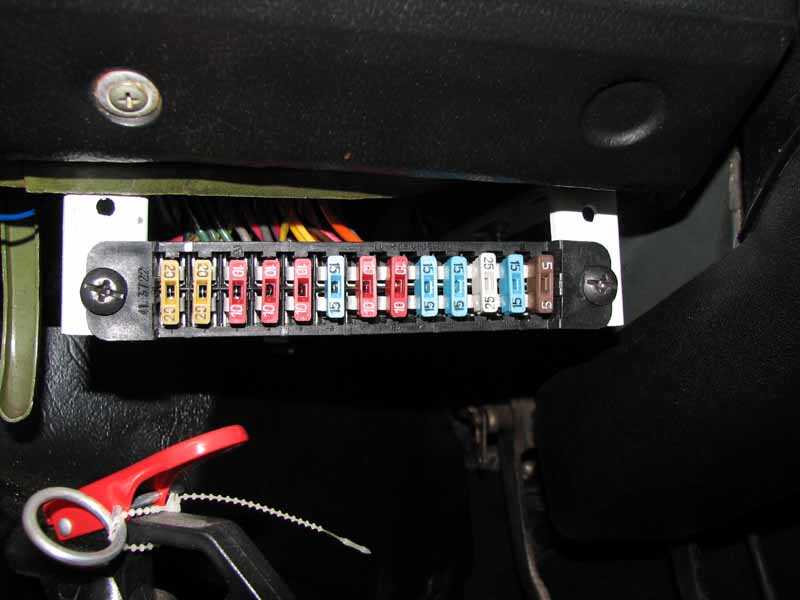

Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения.

На крышке основного блока маркировка предохранителей отсутствует.

В случае отказа любой электрической цепи в автомобиле необходимо проверить состояние предохранителя.

При необходимости замены деталей следует учитывать, что предохранители ВАЗ 21214 на Ниве инжектор относятся к двум различным типам:

в основном блоке стоят вставки цилиндрического вида (доставшиеся в наследство от «Жигулей»);
а в блоках системы впрыска — современные, ножевого типа.

Поэтому, отправляясь в дорогу, нужно захватить с собой запасные вставки разных видов.

При выходе из строя, например, прикуривателя в дороге необходимо:

Выключить зажигание.
Открыть крышку дополнительного блока.
Визуально проверить состояние предохранителя ПР14 на 16 ампер, который отвечает за цепь прикуривателя.
Вынуть сгоревшую вставку пальцами руки и заменить ее на запасную, взятую из резервного гнезда ПР15. Запрещается применять самодельные вставки, поскольку они не способны защищать цепь от перегрузок. Последствием этого может стать перегрев элементов и возгорание.
Проверить работоспособность цепи. Если вставка сразу сгорает вновь, то причина кроется в повреждениях проводки, которую необходимо тщательно проверить.

При выгорании или механическом повреждении необходимо выполнить ремонт блока с заменой его компонентов или всей детали в сборе.

Для замены основного блока нужно выполнить следующие шаги:

Отключить аккумулятор от бортовой сети.
Снять крышку коробки и отвернуть две 8 мм гайки крепления блока. Затем нужно потянуть коробку на себя и вывести со шпилек крепления.
Записать маркировку и положение проводов на старом блоке.
Отключить кабели со штекеров старого блока и подключить их в такой же последовательности на новом.
Проверить номиналы предохранителей и правильность установки проводов.
Зафиксировать замененный блок гайками.
Подключить питание бортовой сети и проверить работоспособность цепей.

На фото показаны некоторые этапы демонтажа блока.

Откручивание крепежа

Снятие со шпилек

Разъединение штекеров проводки

Аналогично заменяются и другие блоки предохранителей или реле на ВАЗ 21214.

Ниже рассмотрим процесс замены БП своими руками. Для замены вам понадобится новый БП и ключ-головка на «8».

Для начала откройте капот и отключите аккумуляторную батарею.
Теперь под панелью приборов найдите ваши БП. При помощи ключа-головки на «8» открутите две основные гайки.
Сделав это, подденьте БП и снимите их со шпилек.
Если вы меняете старый компонент на новый, то перед этим необходимо пометить все провода. Либо же возьмите новый БП и по очереди вставьте в него провода из старого блока. Для снятия проводов простоя потяните их за штекеры.
Чтобы проверить работоспособность нового БП, подключите обратно аккумуляторную батарею.

https://www.youtube.com/watch?v=SqqIBAU8osQ

На крышке основного блока маркировка предохранителей отсутствует.

Предохранители Нива 21214 инжектор — Подбор Авто 163

Любой автомобиль оборудован блоками предохранителей (БП), которые отвечают за безопасность электрических цепей. Их расположение отличается не только в зависимости от марки автомобиля. Даже в близких по годам выпуска моделях одного производителя могут размещаться по разной схеме. Однако в некоторых случаях расположение может совпадать полностью.

Где расположены блоки и реле в Нива 21214 и 21213

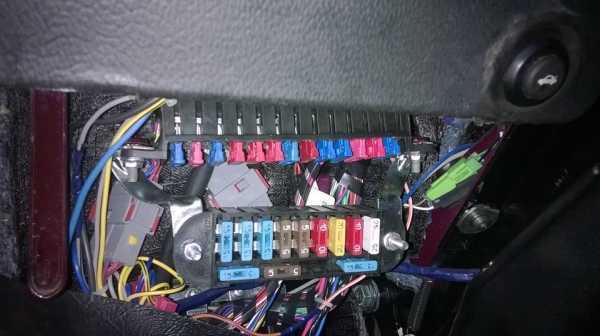

Основной БП в этих моделях разметили под нижней кромкой защиты панели приборов. Дополнительные предохранители в Ниве 21214 для инжектора находится левее. Этот блок отвечает за контроль впрыском топлива. Там же находятся реле контроля работы дворниками и набор, отвечающий за систему управления движением.

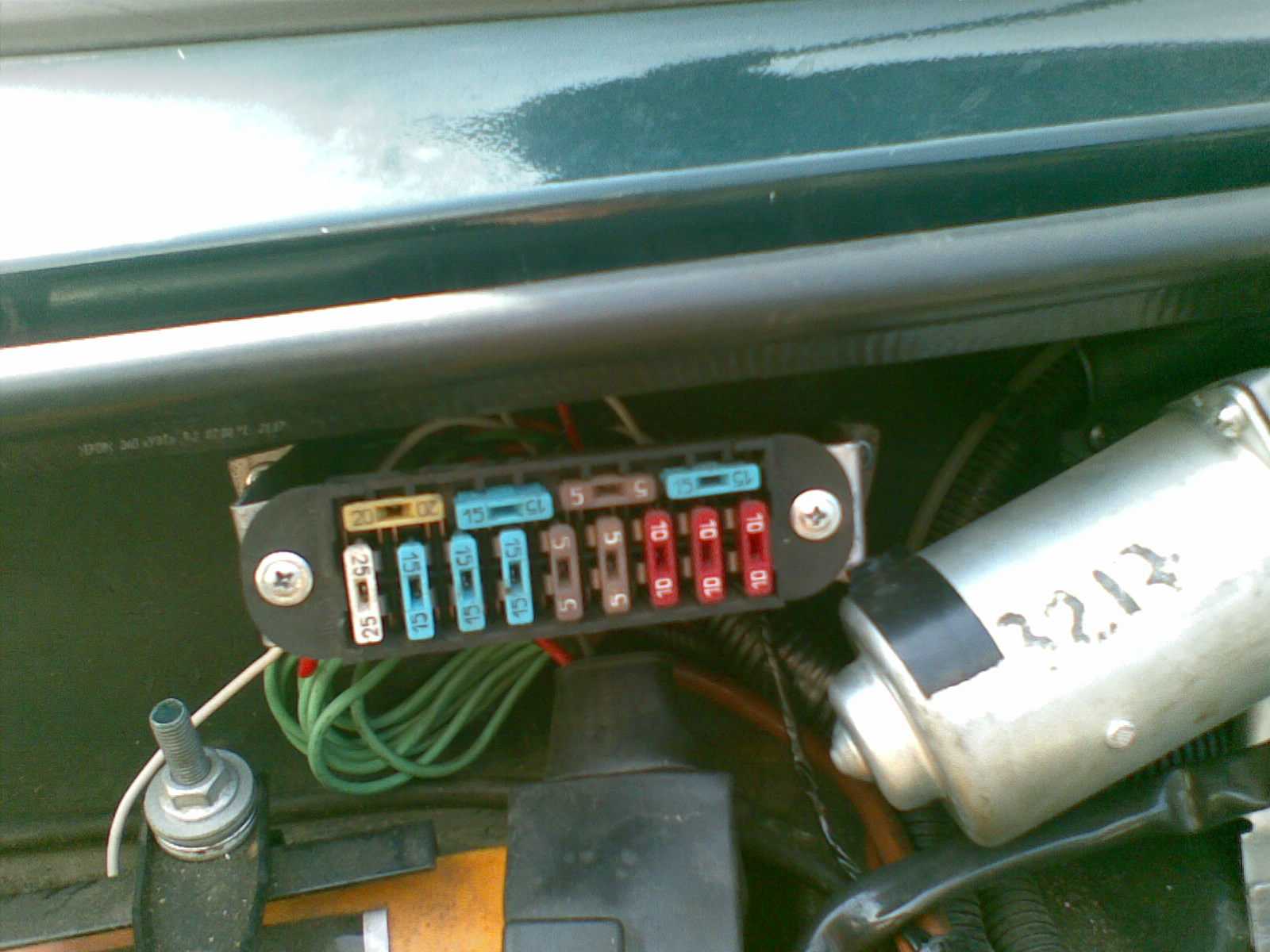

Еще один блок предохранителей установлен в кузове слева от основного. Они отвечают за систему охлаждения и за то как работает мотор. Также присутствует разъем для диагностики. Реле, контролирующее стартер находится либо рядом с основным БП, либо под капотом рядом с емкостью для тормозной жидкости.

Обозначения предохранителей и их предназначение

Каждый из предохранителей (ПР) отвечает за отдельный элемент электроцепи автомобиля. В основном блоке нумерация идет слева направо. Всего элементов 16: 10 в верхнем ряду и 6 в нижнем.

Описание верхней секции:

Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
Дальний свет (правая фара).
Ближний свет (левая фара).
Ближний свет (правая фара).
Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
Габариты (правая сторона), подсветка панели приборов.
Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
Стоп-сигналы, освещение салона, клаксон.

Все предохранители кроме первого имеют номинальный ток в 8А (ПР1 – 16А). Нижний ряд отвечает за следующее:

Хранение вставки по 8А
Аналогично предыдущему.
Противотуманные задние огни.
Прикуриватель.
Хранение вставки на 16А.
Аналогично на 8А.

Следующий БП отвечает за работу двигателя. Схема предохранителей на Нива 21213 предполагает 5 позиций, а ВАЗ 21214 с установленной системой АБС – 7 (за нее отвечают позиции 5-7). Схема без АБС выглядит следующим образом:

Пуск электромотора вентилятора справа (30А).
Аналогичная позиция для левой стороны.
Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).
Разъем для диагностики работы системы впрыска.

Блоки реле

Расположение этих блоков следует уточнять по документации на автомобиль. Также некоторые автолюбителя иногда их переносят. Поэтому, покупая б/у авто, лучше уточнить о возможных изменениях. Блок системы управления ДВС слева направо:

Зажигание.
Система запуска ДВС.
Правый вентилятор радиатора.
Аналогичный левый вентилятор.
Работа топливного насоса.
ПР питания бензонасоса (15А).

Последний ключевой блок реле, расположенный над педалью газа отвечает за осветительные приборы и обогрев заднего стекла.

Полезное видео

При замене блока целиком важно записать расположение и маркировку проводов на старом. Сами предохранители меняются без каких-либо проблем. Главное, снять клеммы с аккумулятора, чтобы не было поражения электротоком

Главное, снять клеммы с аккумулятора, чтобы не было поражения электротоком

Важно обратить внимание – если новый предохранитель сгорает сразу после установки и проверки работоспособности, то повреждена проводка конкретной цепи

Шевроле Нива
Электросхема Шевроле Нива: Основные источники потребления энергии

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Похожие публикации

carcheck163.ru

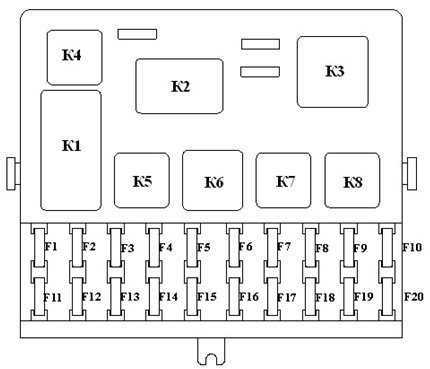

Монтажные блоки для Lada 4×4 2018 года выпуска

Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:

Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:

Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:

Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:

Внимание!

Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для 3дв . или 5дв .).

Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.

Электрооборудование Ваз 21213, 21214 Нива

21. Электрооборудование

Бортовая сеть – постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения.

При работе генератора аккумуляторная батарея заряжается.

Цепь питания системы впрыска (двигатель Ваз-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель Ваз-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей».

Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.

Предохранители системы впрыска (двигатель Ваз-21214) находятся в отдельном блоке на левой боковине под панелью приборов.

Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска (см. также Система управления впрыскового двигателя).

При ремонте системы электрооборудования отсоединяйте клемму «минус» аккумуляторной батареи (при выключенном двигателе). Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания. Не используйте предохранители увеличенного номинала или самодельные – это может привести к пожару. Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Цепи, защищаемые плавкими предохранителями

№ предохранителя	Защищаемые цепи (ток)
1 (16 А)	Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева стекла двери задка. Электродвигатели очистителя и омывателя стекла двери задка.Электродвигатель омывателя ветрового стекла
2 (8 А)	Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*. Контрольная лампа блокировки дифференциала. Реле-прерыватель и контрольная лампа стояночной тормозной системы. Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва.Тахометр
3 (8 А)	Левая фара (дальний свет).Контрольная лампа дальнего света фар
4 (8 А)	Правая фара (дальний свет)
5 (8 А)	Левая фара (ближний свет)
6 (8 А)	Правая фара (ближний свет)
7 (8 А)	Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака.Контрольная лампа габаритного света
8 (8 А)	Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампы освещения комбинации приборов. Табло подсветки рычагов управления отопителем. Лампы освещения прикуривателя.Лампы подсветки выключателей
9 (16 А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.Элемент обогрева заднего стекла и реле (контакты) его включения
10 (16 А)	Звуковой сигнал. Штепсельная розетка для переносной лампы. Плафоны освещения салона.Задние фонари (лампы стоп-сигнала)
13 (8 А)	Задние фонари (противотуманный свет). Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения. Реле (контакты) очистителей фар.Электродвигатель омывателя фар
15 (16 А)	Прикуриватель

* На автомобилях выпуска до 1996 г. в комбинации приборов вместо контрольной лампы устанавливался вольтметр, который тоже защищался предохранителем №2.

Электрооборудование Нива ВАЗ 21213, 21214, 2131 lada 4×4

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть – постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. При работе генератора аккумулятор заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель ВАЗ-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель ВАЗ-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей». Мощные потребители (стартер, фары, электродвигатели вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Предохранители системы впрыска (двигатель ВАЗ-21214) находятся в отдельном блоке на левой боковине под панелью приборов.

При ремонте системы электрооборудования отсоединяйте клемму «минус» аккумуляторной батареи (при выключенном двигателе).

Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания.

Не используйте предохранители увеличенного номинала или самодельные – это может привести к пожару.

Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

О диагностике электрооборудования

Для её количественной диагностики достаточно иметь простой мультиметр, измеряющий напряжения, действующие на автомобиле.

Машина не заводится — втягивающее реле щёлкает, но не крутится стартер. Если напряжение АКБ в норме и нет окислений клемм, то, воспользовавшись вольтметром, проверим падение напряжения сначала на самих клеммах, потом от плюсовой клеммы к втягивающему реле и от минусовой клеммы к двигателю. Если падение напряжения между соединениями не превышает 0.3 вольта — дефект стартера. Если очень «туго» крутит стартер — провести те же операции.

Нет нормальной зарядки — повторить те же операции по поиску падения напряжения на заземлении генератора, переход от клеммы выхода генератора к клемме провода, идущего на АКБ, и переход от клеммы провода к клемме АКБ. В зависимости от конструкции самого генератора проверяют напряжение на возбуждение. А вот для качественной оценки работы диодного моста, к сожалению, вольтметр не пригоден! Нужен прибор для регистрации колебания напряжения вырабатываемого генератором.

Вообще, большинство неисправностей в электрической части автомобиля связаны именно с плохими контактами на разъёмах, в соединениях жгута проводов и электрохимической эрозией самих проводов в местах трещин и повреждения изоляции. Такие виды дефектов вычисляются путём замера падения напряжения на участке цепи с последующим ремонтом или заменой повреждённого участка.

Короткий пример. Клиенты жалуются на повышенные обороты двигателя при отпущенной педали газа в ходу. Почти на 100% это связано с завышенным напряжением, выходящим с датчика положения дроссельной заслонки. Одна из наиболее вероятных причин — плохой контакт на обжимке разветвления массы в пучке проводов. При работающем двигателе нужно проверить напряжение на минусовой клемме датчика, просунув щуп к контакту, относительно двигателя. Падение напряжения не должно превышать 0.2 Вольта. Потом проверить полное закрытие заслонки до упора, и только после этого дефектовать датчик.
