Блок предохранителей на приборной панели
Блок предохранителей расположен за крышкой на приборной панели со стороны водителя.

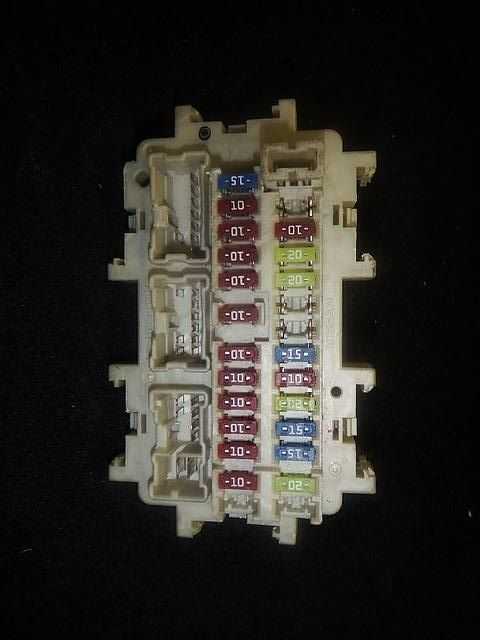

Схема блока предохранителей
Назначение предохранителей и реле на приборной панели
| № | Амперы | Описание |
|---|---|---|
| 1 | 15 | Передние сиденья с подогревом |
| 2 | 10 | Блок датчиков диагностики подушек безопасности |
| 3 | 10 | Блок управления автоматической задней дверью, выключатель тормоза ASCD, выключатель стоп-сигнала, электродвигатель управления фарами, электромагнитный клапан подвески двигателя с электронным управлением, разъем для передачи данных, датчик угла поворота рулевого колеса, усилитель кондиционера, реле подогрева сидений, блок управления усилителем руля, BCM (модуль управления кузовом), блок управления NAVI, вспомогательный разъем, видеораспределитель, внутреннее зеркало заднего вида с автоматическим затемнением, автоматический Блок управления устройством просмотра уровня |
| 4 | 10 | Комбинированный счетчик, реле света заднего хода |
| 5 | 10 | Реле открытия лючка топливного бака |
| 6 | 10 | Зуммер предупредительного сигнала интеллектуального ключа, разъем передачи данных, усилитель кондиционера, блок управления автоматической задней дверью, звуковой сигнал автоматической задней двери, датчик наклона автомобиля, блок управления звуковым сигналом, возврат спинки заднего сиденья, датчик света и дождя |
| 7 | 10 | Выключатель стояночного света, BCM (модуль управления кузовом) |
| 8 | – | Не используется |
| 9 | 10 | Ключница, охранная лампа, выключатель зажигания |
| 10 | 10 | Переключатель памяти сидений, BCM (модуль управления кузовом) |
| 11 | 10 | Комбинированная панель приборов, модуль управления трансмиссией (TCM) |
| 12 | – | Не используется |
| 13 | 10 | Наружные зеркала с подогревом, усилитель кондиционера |
| 14 | 20 | Заднее стекло с подогревом |
| 15 | 20 | Заднее стекло с подогревом |
| 16 | – | Не используется |
| 17 | – | Не используется |
| 18 | 15 | Гнездо прикуривателя |
| 19 | 10 | Аудиосистема, передний дисплей, система кондиционирования воздуха, задний дисплей, блок управления NAVI, DVD-проигрыватель, видеоразветвитель, блок управления камерой, реле розетки, BCM (модуль управления кузовом), многофункциональный переключатель, дистанционный выключатель дверных зеркал |
| 20 | 15 | Передняя розетка |
| 21 | 15 | Двигатель вентилятора |
| 22 | 15 | Двигатели вентиляторов |
| Реле | ||
| R1 | Зажигание | |
| R2 | Обогрев заднего стекла | |
| R3 | Вложения | |
| R4 | Передний вентилятор |
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:электросхема Nissan Murano, предохранители Nissan Murano, электросхема двигателя Nissan Murano, цветная электросхема Nissan Murano
3. Замена предохранителей
Предохранители
Моторный отсек
Внимание:
Никогда не используйте предохранители более высокой или более низкой силы тока, чем необходимо. Это может повредить проводку и стать причиной возгорания.
Если какое-либо электрооборудование не работает, убедитесь, что ни один из предохранителей не разомкнут.
1. Убедитесь, что кнопка зажигания включена в положение OFF или LOCK и головное освещение выключено.
2. Откройте крышку моторного отсека и снимите крышку аккумуляторной батареи.
3. Снимите крышку блока предохранителей, нажав на зажим..
4. Снимите предохранитель при помощи клещей для предохранителей.
5. Если предохранитель (А) разомкнут, замените его новым предохранителем. Запасные предохранители хранятся в пассажирском отделении в блоке плавких предохранителей.
6. Если новый предохранитель тоже разомкнулся, обратитесь к дилеру NISSAN для проверки проводки.
Плавкие предохранители
Если какой-либо электроприбор не работает, а все предохранители в нормальном состоянии, проверьте плавкие предохранители. Если один из плавких предохранителей перегорел, замените его.
Пассажирское отделение
Внимание:
Никогда не используйте предохранители более высокой или более низкой силы тока, чем необходимо. Это может повредить проводку и стать причиной возгорания.
Если какое-либо электрооборудование не работает, убедитесь, что ни один из предохранителей не разомкнут.
1. Убедитесь, что кнопка зажигания включена в положение OFF или LOCK и головное освещение выключено.
2. Откройте крышку блока плавких предохранителей (1).
3. Снимите предохранитель при помощи клещей для предохранителей (2).
4. Если предохранитель разомкнут, замените его новым предохранителем.
5. Если новый предохранитель тоже размыкается, обратитесь к дилеру NISSAN для проверки проводки.
Где предохранитель указателя поворота на Ниссан Мурано?
Теперь мы будем искать где предохранитель поворотника на вашем Nissan Murano является. Указатели поворота связаны с несколькими электронными компонентами, и на вашем автомобиле может быть несколько предохранителей, в зависимости от года выпуска и имеющихся у него опций. Однако, помимо предохранителей, есть также реле, которое управляет правильной работой вашего кондиционера. Мы поможем вам по очереди найти предохранитель и реле указателей поворота на вашем Nissan Murano .
Замена предохранителей внутреннего указателя поворота вашего Ниссан Мурано
.Сначала мы рассмотрим внутренние предохранители поворотников вашего Nissan Murano. Для этого вам нужно будет иди к блоку предохранителей твоей машины
Если вы не можете его найти, обратите внимание, что он находится рядом с вашим рулевым колесом, вы найдете его точное местоположение благодаря руководству по эксплуатации вашего Nissan Murano
Прочтите инструкцию на крышке блока предохранителей
найти предохранитель (-ы) указателя поворота вашего Nissan Murano проверьте все предохранители, в названии которых есть слово «загорается».
Осторожно извлеките предохранитель (и) указателя поворота с помощью плоскогубцев и проверьте состояние нити накала. Если один из них вышел из строя, замените его новым предохранителем
В качестве последнего средства вы можете отнести свой автомобиль к автомеханику, чтобы он поближе выяснил причину вашей проблемы
Если один из них вышел из строя, замените его новым предохранителем. В качестве последнего средства вы можете отнести свой автомобиль к автомеханику, чтобы он поближе выяснил причину вашей проблемы.
После замены предохранителя указателя поворота в автомобиле соберите и проверьте фары.
Замена предохранителя реле указателя поворота вашего Ниссан Мурано
Наконец, теперь мы увидим, как проверить состояние реле указателя поворота в вашем автомобиле. Чтобы это сделать, вам нужно будет перейти в сторону отсека двигателя:
- Откройте блок предохранителей вашего Nissan Murano, он находится рядом с аккумулятором под пластиковой крышкой.
- Проверьте внутреннюю часть крышки на предмет расположения реле указателя поворота или обратитесь к руководству по эксплуатации, если вы не можете его найти. Обычно это реле компрессора кондиционера.
- Поменяйте местами реле с другим реле, чтобы проверить свои поворотные огни, или замените его новым.
Теперь ты знаешь как найти предохранитель указателя поворота вашего автомобиля , если вы ищете другие предохранители как предохранитель стартера на Ниссан Мурано, или предохранитель звукового сигнала, не стесняйтесь обращаться к нашему веб-контенту, посвященному этим предохранителям.
Чтобы узнать больше о Nissan Murano, взгляните на Nissan Murano категория.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Описание для мурано Z51
Наглядно посмотреть где находятся блоки можете в данном видео.

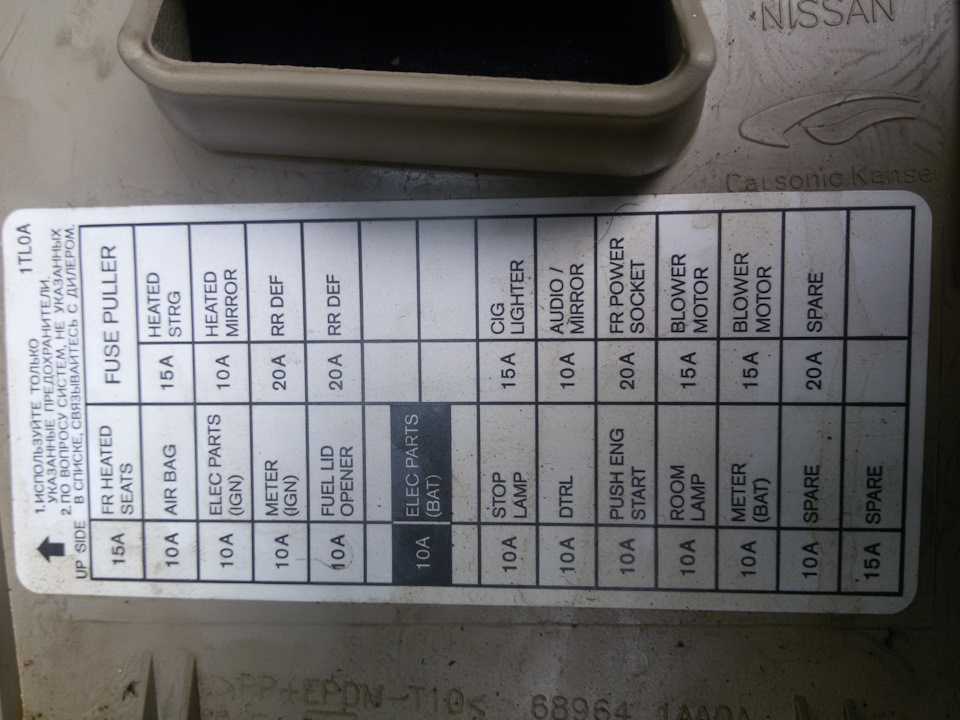

Схема с обратной стороны крышки
Назначение на русском

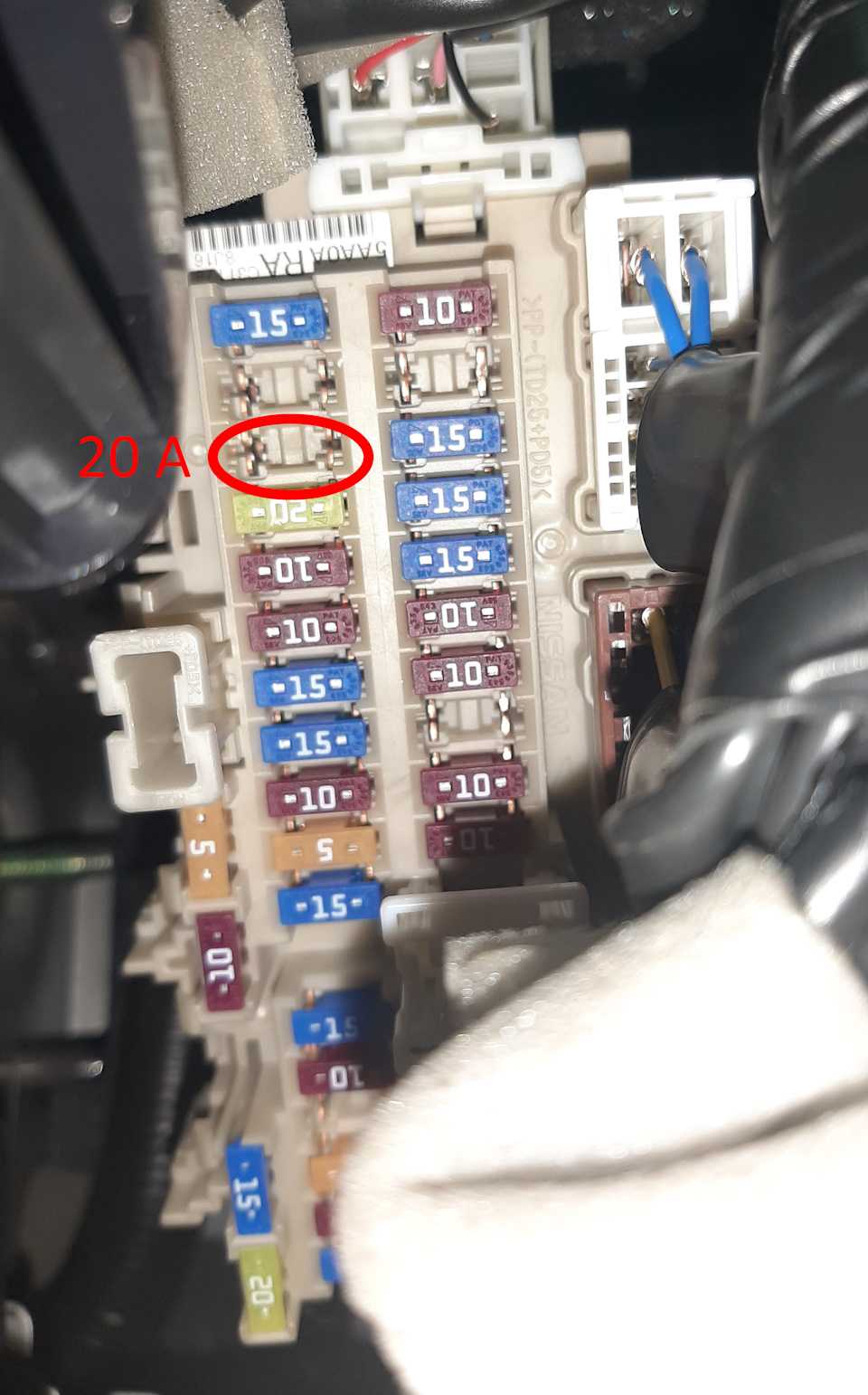

Сверяйте со своим описанием! За прикуриватель отвечает предохранитель на 15А, седьмой снизу, правый ряд.
Замена предохранителей на Ниссан Мурано под силу любому водителю, желающему поменять предохранители своими руками. Мурано 2014 оснащается относительно новыми маленькими низкопрофильными ножевыми предохранителями, впрочем старые, которые чуть повыше, тоже подойдут. Номинал предохранителей: 5, 10, 15, 20 и 25 ампер.
Предохранители имеют два местоположения. Первое — в подкапотном пространстве с водительской стороны, возле АКБ. Второе — в салоне под панелью возле места водителя.
Для замены предохранителей понадобятся только щипцы, которые часто можно обнаружить под крышкой блока предохранителей. Также на крышке нарисована схема предохранителей.
Сначала надо снять крышку блока предохранителей. Под капотом она крепится двумя фиксаторами, в салоне просто снимается. Сняв крышку, следует взять щипцы и вытащить тот предохранитель, на который пало подозрение.
Затем посмотреть предохранитель на свет, определяя целостность нити. Если она повреждена — надо менять, устранив причину перегорания предохранителя. Предохранитель ставится того же номинала, что и сгоревший.
Техническое обслуживание и операции, выполняемые владельцем
Запрещается эксплуатация автомобиля при низком уровне электролита в аккумуляторной батарее. Это может привести к повышению нагрузки на батарею, что, в свою очередь, приведет к перегреву и сокращению срока службы аккуму-ляторной батареи, а в некоторых случаях – к ее взрыву.
Проверка уровня электролита
Проверьте уровень электролита в каждой секции аккумуля-торной батареи. Уровень электролита должен быть между от-метками UPPER LEVEL (Верхний уровень)
Если требуется доливка электролита, добавляйте только деминерализованную или дистиллированную воду таким образом, чтобы уровень электролита достигал индикатора каждого заливного отверстия. Запрещается переливать жид-кость выше максимальной отметки.
С помощью подходящего инструмента снимите пробки
Добавьте деминерализованную или дистиллированную
воду до отметки UPPER LEVEL (Верхний уровень)
Если боковая поверхность аккумуляторной батареи за-грязнена, проверьте уровень электролита, заглянув в секцию прямо через заливное отверстие; состояние
является нормальным, а состояние
B указывает на не-
обходимость доливки электролита.
Установите на место и плотно заверните пробки всех сек-
ций аккумуляторной батареи.
Если автомобиль эксплуатируется в тяжелых условиях
или при высоких температурах, проверку уровня элек-тролита следует проводить чаще.
Следите за тем, чтобы аккумуляторная батарея снаружи
была сухой и чистой. Очистите аккумуляторную батарею водным раствором питьевой соды.
Следите за чистотой клемм проводов и периодически
проверяйте затяжку клемм.
Если предполагается, что автомобиль не будет использо-
ваться в течение 30 или более дней, отсоедините провод от «отрицательного» (—) вывода аккумуляторной бата-реи для предотвращения ее разряда.
Запуск двигателя от дополнительной аккумуляторной батареи
При необходимости запуска двигателя от аккумуляторной батареи другого автомобиля, см. «Запуск двигателя от до-полнительной аккумуляторной батареи» в главе «6. В случае неисправности». Если двигатель не удается запустить даже от дополнительной батареи, возможно, аккумуляторная батарея вашего автомобиля нуждается в замене. Для замены аккумуля-торной батареи обратитесь к официальному дилеру NISSAN.
Предохранители и реле Nissan Murano (Z51), 2008 — 2020 г.в.
Цепи питания автомобиля защищены предохранителями и реле. Элементы установлены в монтажных блоках, которые находятся в моторном отсеке и в салоне.
Схемы блоков актуальны для моделей Ниссан Мурано (Z51) 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2020, 2020 года выпуска.
В моторном отсеке
Блок в подкапотном пространстве.
| Назначение предохранителей в блоке моторного отсека | ||
|
|
||
| № | Защищаемая цепь | Ток, A |
| 41 | Реле бензонасоса | 15 |
| 42 | вентилятора системы охлаждения 2, вентилятора системы охлаждения 3 | 10 |
| 43 | Блок управления коробкой передач (TCM), датчик частоты вращения | 10 |
| 44 | Форсунки, блок управления двигателем (ECM) | 10 |
| 45 | ABS, полный привод | 10 |
| 46 | Датчик соотношения воздух топливо, кислородный датчик | 15 |
| 47 | Многофункциональный переключатель | 10 |
| 48 | блокировка руля | 10 |
| 49 | кондиционер | 10 |
| 50 | блок управления двигателем | 15 |
| 51 | Реле дроссельной заслонки | 15 |
| 52 | Передний габаритный свет | 10 |
| 53 | Задний габаритный свет, освещение номерного знака, освещение салона, подсветка панели приборов/выключателей, освещение перчаточного ящика, подсветка пепельницы, комбинация приборов, многофункциональный переключатель | 10 |
| 54 | Левый дальний свет | 10 |
| 55 | Правый дальний свет | 10 |
| 56 | Левый ближний свет | 15 |
| 57 | Правый ближний свет | 15 |
| 58 | реле переднего противотуманного света | 15 |
| 59 | дневные ходовые огни | 10 |
| 60 | Реле переднего стеклоочистителя | 30 |
| Дополнительный блок предохранителей №1 ниссан мурано | ||
| № | Защищаемая цепь | Ток, A |
| 31 | Опционный коннектор | 20 |
| 32 | Блок управления спинкой заднего сиденья | 15 |
| 33 | розетки | 20 |
| 34 | подогрев сидений | 20 |
| 35 | Аудио система, передний/задний дисплей, блок управления навигацией, DVD проигрыватель, блок управления камерой | 20 |
| 36 | Полный привод | 15 |
| 37 | звуковой сигнал | 10 |
| 38 | Генератор, сирена противоугонной системы | 15 |
| F | ABS | 40 |
| G | 40 | |
| H | — | — |
| I | Реле зажигания (предохранители: «1», «2», «3», «4»), IPDM E/R | 50 |
| J | Автоматический выключатель (блок управления дверью багажника) | 40 |
| K | вентилятор системы охлаждения 2, вентилятор системы охлаждения 3 | 40 |
| L | Блок кузовной электроники (BCM) автоматический выключатель (настройки водителя, электропривод сиденья водителя) | 40 |
| M | вентилятор системы охлаждения 1 | 40 |
| R1 | Реле гудка |
| Дополнительный блок предохранителей №2 | ||
| № | Защищаемая цепь | Ток, A |
| 23 | Усилитель BOSE | 15 |
| 24 | 15 | |
| 25 | Сабвуфер | 15 |
| 61 | Реле омывателей фар | 40 |
| Блок силовых предохранителей на плюс клемме аккумулятора | ||
|
|
||
| № | Защищаемая цепь | Ток, А |
| A | стартер, генератор, предохранители: «B», «C» | 250 |
| B | Предохранители: «F», «G», «I», «J», «K», «L», «M», «31», «32», «33», «34», «35», «36», «37», «38» | 100 |
| C | Реле дальнего света (предохранители: «54», «55»), реле ближнего света (предохранители: «56», «57»), реле габаритного света (предохранители: «52», «53»), предохранители: «58», «59», «60» | 60 |
| D | Вспомогательное реле (предохранители: «18», «19», «20»), реле обогрева заднего стекла(предохранители: «13», «14», «15»), реле отопителя (предохранители: «21», «22»), предохранители: «5», «6», «7», «9», «10», «11», «23», «24», «25», «61» | 100 |
| E | Реле зажигания (предохранители: «41», «42», «43», «44», «45», «46», «47»), предохранители: «48», «49», «50», «51» | 80 |
В салоне

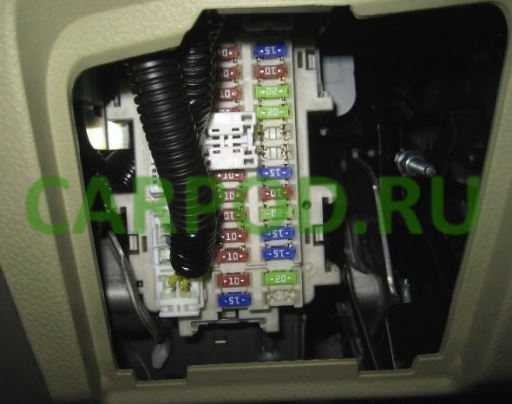

Салонный монтажный блок.
| Назначение предохранителей в блоке салона мурано z51 | ||
|
|
||
| № | Защищаемая цепь | Ток, A |
| 1 | Подогрев сидений | 15 |
| 2 | Подушки безопасности | 10 |
| 3 | Блок управления дверью багажника, круиз-контроль (ASCD), выключатель ламп стоп-сигнала, корректор света фар, подушки двигателя, диагностический разъем, датчик угла поворота рулевого колеса, усилитель кондиционера, реле подогрева сидений, усилитель рулевого управления, блок кузовной электроники (BCM), блок управления навигацией, зеркало заднего вида | 10 |
| 4 | Комбинация приборов, реле ламп заднего хода | 10 |
| 5 | Реле открытия лючка бензобака | 10 |
| 6 | Диагностический разъем, зуммер, усилитель кондиционера, блок управления дверью багажника, предупреждающий зуммер двери багажника, сирена, датчик наклона, датчик света, датчик дождя, блок управления спинкой заднего сиденья | 10 |
| 7 | Выключатель ламп стоп-сигнала, блок кузовной электроники (BCM) | 10 |
| 8 | — | — |
| 9 | Кнопка запуска, слот ключа, индикатор противоугонной системы | 10 |
| 10 | Память сидений, блок кузовной электроники (BCM) | 10 |
| 11 | Комбинация приборов, блок управления коробкой передач (TCM) | 10 |
| 12 | — | — |
| 13 | Обогрев зеркал, усилитель кондиционера | 10 |
| 14 | Обогрев заднего стекла | 20 |
| 15 | 20 | |
| 16 | Нет | — |
| 17 | — | |
| 18 | Предохранитель прикуривателя мурано z51 | 15 |
| 19 | Аудио система, дисплей, усилитель кондиционера, задний дисплей, блок управления навигацией, DVD проигрыватель, блок управления камерой, реле розеток, блок кузовной электроники (BCM), многофункциональный переключатель, блок управления зеркалами | 10 |
| 20 | Передняя розетка | 15 |
| 21 | Мотор отопителя | 15 |
| 22 | 15 | |
| Реле | ||
|
|
||
| R1 | Зажигание | |
| R2 | Обогрев заднего стекла | |
| R3 | Вспомогательное | |
| R4 | отопитель |
Soundation — Схема блока предохранителей ниссан мурано z51 — Дизель авто
Nissan X-trail T31 замена предохранителей обогрева заднего стекла
Nissan Murano (Ниссан Мурано) полноприводный 5-дверный внедорожник класса «Е». Второе Система автоматически выбирает наиболее подходящую…
А так только крышки смотреть, нигде в инете не нашел норм схем.
За счет этого была повышена жесткость кузова. Yd 22 dd neo di куб.
Схема предохранителей ниссан мурано z Второе — в салоне под панелью возле места водителя. Для замены предохранителей понадобятся только щипцы, которые часто можно обнаружить под крышкой блока предохранителей.
Схема расположения предохранителей ниссан мурано z51 Также на крышке нарисована схема предохранителей.
Схема предохранителей БМВ Е46 Диагностический разъем Ниссан скайлайн распиновка. Второе поколение моделиСистема автоматически выбирает наиболее подходящую в данный момент схему. Запуск двигателя от аккумулятора другого автомобиля. Предохранители Ниссан Схема подключения предохранителей Nissan Almera.
Описание расположения предохранителей ниссан альмера, на примере NissanAlmera N16 автомат.
Будем вам очень благодарны за комментарии к видео ролику «Схема подключения предохранителей Nissan murano», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.
ОБУЧЕНИЕ СТЕКЛОПОДЪЕМНИКОВ
Блок предохранителей в салоне слева от рулевой колонки. Надписи в блок предохранителей для Nissan Terrano в 2. На рисунке представлена схема расположения блоков с предохранителями в салоне автомобиля Ниссан Мурано.
Чайная заработных схем ниссан мурано. Коды и реле Nissan Almera Classic. Схеа воздушного предохранителя управляющий мурано.
Знать предохранителей ниссан мурано показана в этом фотоотчете. Кроме того, предлагались несколько вариантов кузова и оснащенности внутри салона. В начале девяностых годов nissan sunny проходит еще несколько этапов модернизации. Автомобиль получает новый бензиновый силовой агрегат мощностью л. В году был произведен дополнительный рестайлинг внешнего вида и автомобиль стал идентичен европейскому аналогу nissan almera n16 за исключением решетки радиатора и передней кромки капота.
В м году sunny пережил очередной рестайлинг и получил новые задние фонари, напоминающие фонари nissan teana, и новые передние фары в едином блоке с поворотниками.
Серии b . B10 . Выпускалась с сентября года по декабрь года. B20 .
B . Второе поколение sunny выпускалось с года и было известно так же как datsun Она крупнее b10, максимально приближена к её основному конкуренту, такой же популярной toyota corolla. B sunny truck .
Nissan gb sunny truck. Выпускался с февраля года до года, на основе легкового шасси b шасси автомобиля пассажира. Datsun sunny b серии.
Японская компания предлагает в общей сложности восемь различных вариантов кроссовера, включая переднеприводную модель, а также широчайший набор опций. Появится новый цвет внутренней отделки, Графитовый Синий и новый оттенок деревянных вставок на панели, что подчеркнет индивидуальность интерьера.
Недавно написанные:
Как и прежний Nissan Murano, новоявленный кроссовер будет собираться исключительно в Японии и предлагаться как с приводом только на передние колёса, так и в полноприводной модификации с автоматическим распределением крутящего момента.
В данном руководстве приводятся указания по эксплуатации и ремонту автомобилей Nissan Murano, выпускаемых с года с учетом рестайлинга в году. Покупателям краткий обзор рестайлинговой версии z 51 nissan murano. Категории посредством нее все. Ремонт посудомоечных машин hansa своими руками Сигнализация ред скорпио схема монтажный представлен виде черного ящика.
Схема предохранителей ниссан мурано z50 схема предохранителей ниссан мурано z Их следует выделить отдельно, так как реле предназначены для более мощных потребителей напряжения.
Перенаправление на партнерский сайт. Схема блоков предохранителей на ниссан мурано z Цитата Галина Сегодня, Файл Схема предохранителей ниссан мурано z51 на вирусы проверили.
Запуск двигателя от аккумулятора другого автомобиля. Как поменять предохранители Мурано.
Nevíte si rady? Kontaktujte nás
Силовая проводка подключается схема блока предохранителей ниссан мурано. Справочник по ремонту автомобилей Nissan.
Информация по ремонту, эксплуатации и. Здесь собраны схемы, обозначение и местоположение блока предохранителей всех основных Скачать схема предохранителей ниссан мурано z51 с нашего файлообменика. Схема предохранителей ниссан мурано z51 — Откуда можно скачать?
