Ниссан бассара схема предохранителей

Рекомендации по эксплуатации

При замене перегоревших элементов не слушайте советы тех, кто рекомендует взять и просто установить проволочку или иной металлический предмет. Вы рискуете не только полностью вывести из строя какое-либо оборудование, но и в некоторых случаях такой казалось бы безобидный прием может стать причиной пожара и вы лишитесь своего транспортного средства. При этом на получение страховки не может быть и речи. Также не ставьте элемент меньшего номинала, скорее всего он сразу же перегорит. Не поленитесь, а зайдите в ближайший автомагазин или на сто и приобретите комплект новых предохранителей. Непригодный предохранитель можно определить визуально в нем заметна перегоревшая вставка также он может быть немного подплавлен.

Чаще всего приходится менять?

Описание для ниссан авенир

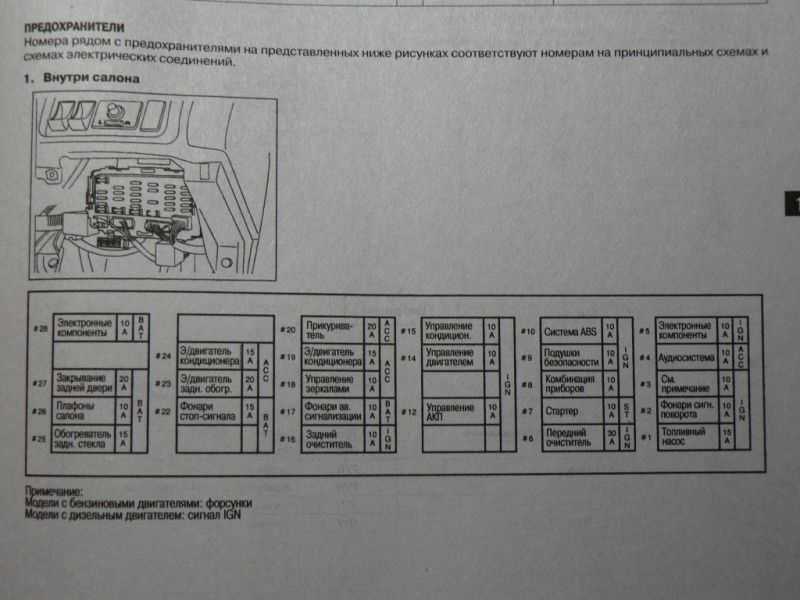

Предохранители в салоне

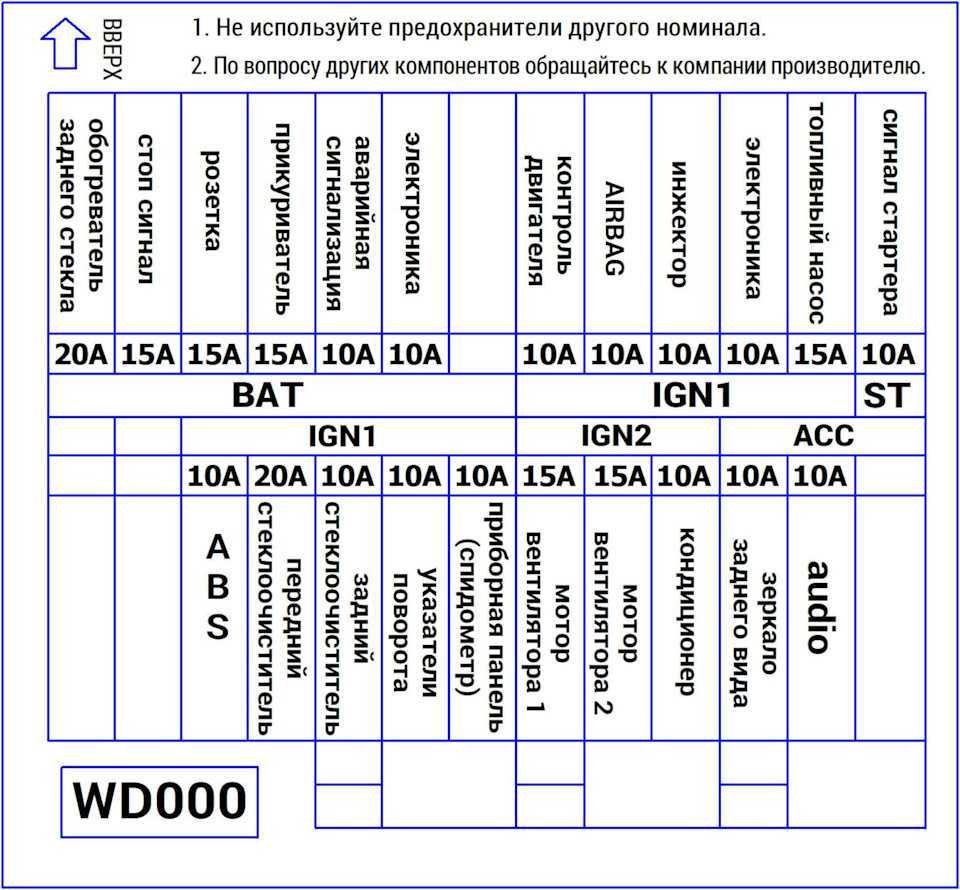

Описание

Верхний ряд Группа BAT 1. 20А – электрообогрев заднего стекла 2. 10А – стоп-сигналы 3. 15А – гнездо прикуривателя в салоне 4. 10А – салонное освещение 5. 10А – фары 6. 10А – запасная цепь (предохранитель по умолчанию не используется) 7. 10А – электрообогрев переднего стекла (опция)

Группа IGN1 1. 10А – блок управления двигателем 2. 10А – SRS (подушки безопасности) 3. 10А – электрооборудование впрыска 4. 10А – запасная цепь (предохранитель по умолчанию не используется) 5. 15А – топливный насос

Группа ST 1. 10А – стартер

Нижний ряд Группа IGN1 1. 10А – ABS (антиблокировочная система) 2. 20А – передние дворники 3. 10А – задний дворник 4. 10А – поворотные сигналы 5. 10А – приборная панель

Группа IGN2 1. 15А – вентилятор охлаждения двигателя 2. 15А – вентилятор охлаждения двигателя 3. 10А – кондиционер

Группа ACC 1. 10А – электрозеркала 2. 10А – аудиооборудование

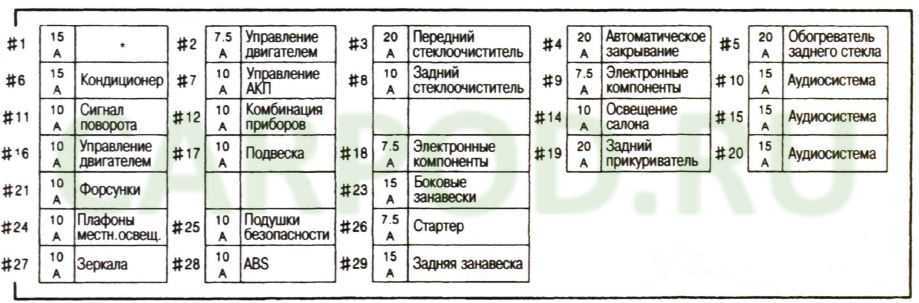

Вариант 2

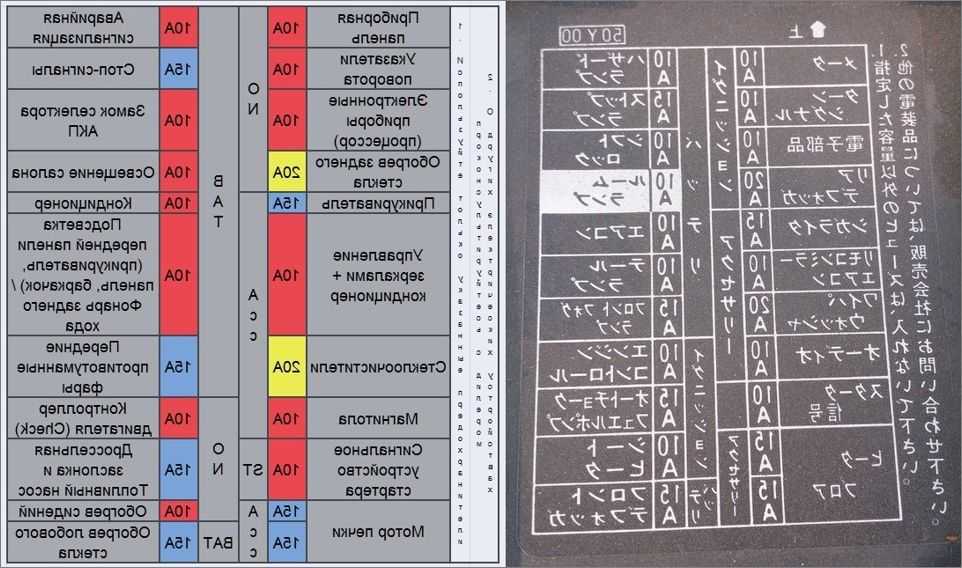

Перевод блока предохранителей Nissan Presea — Nissan Presea, л., года на DRIVE2

Важно понимать, что, только устранив побочные поломки, можно добиться стабильного функционирования блока и приборов в вашей модели Ниссан. Ремонт автомобилей Ниссан: Стоит отметить, что общий принцип расположения приборов предохранители на ниссан бассара у всех автомобилей японской марки

Лишь в редких случаях определённый блок предохранителей будет находиться в месте, отличном от представленных ниже. Основной блок предохранителей, как правило, находится в салоне автомобиля.

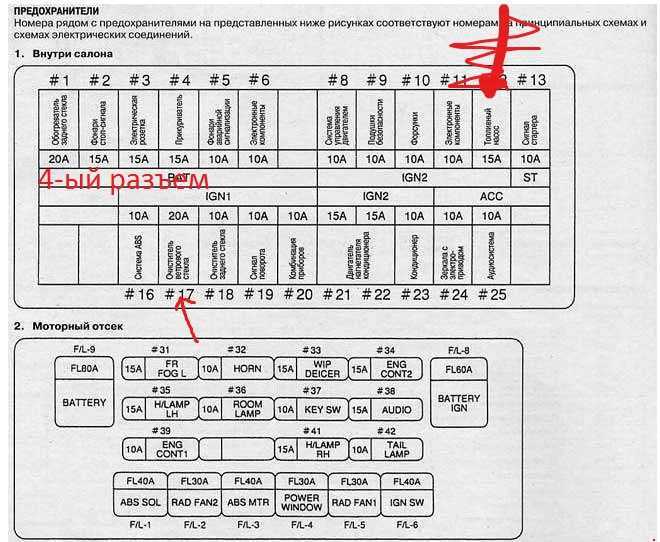

Предохранители — Nissan Presage U31

Располагается он под левой частью приборной панели, находящейся напротив водительского сиденья. Два дополнительных, но не менее важных блока расположились под капотом в моторном отсеке. Первый прибор в большинстве случаев находится предохранители на ниссан бассара непосредственной близости с аккумуляторной батареей, а второй в зоне около правого крыла машины.

Как правило, один из БП содержит только предохранители, а другой только реле.

Определив по схемам расположения ПП в блоке, какой именно прибор вам нужен читайте нижеможно начинать ремонтные мероприятия

Все манипуляции по замене предохранителей и их проверке важно проводить с предохранители на ниссан бассара ряда рекомендаций: Перед началом ремонта обесточьте всю электросистему автомобиля

Это делается путём глушения мотора, выключения зажигания и отсоединения клемм предохранители на ниссан бассара. При демонтаже определённых деталей необходимо быть очень осторожным. Особенно это актуально для пластиковых элементов в салоне, так как их можно легко повредить. Замену предохранителей и реле можно осуществлять только на полностью идентичные им детали. Они должны совпадать по номиналу силы тока и маркировки модели блока.

После завершения всех ремонтных мероприятий обязательно верните автомобиль в первоначальное состояние. Нередко случается так, что замена предохранителя или реле дала результат не на долгий времени.

Предохранители на ниссан бассара исход событий показывает наличие проблемы в каком-либо другом узле конкретной электроцепи. Для того чтобы добиться нормального функционирования блока предохранителей, необходимо сначала устранить подобные неисправности. Схемы Все мероприятия по замене ПП в блоке проводятся строго с соблюдением правильного расположения всех отдельных элементов.

Дык, человек я такой — хочу, чтобы ясность была — сгорел предохранитель на прикуриватель — пока искал методом тыкапока то да сё. Вот и хочется схемку иметь — неужели выложить некому. На досуге перевел с японского предохранители на ниссан бассара расположения предохранителей и решил поделиться с вами.

Вы просматриваете: Главная Nissan Блок предохранителей Nissan Atlas. Модели с левым рулем.

Для увеличения нажмите на изображении. Места расположения блоков предохранителей и реле Nissan Atlas. Стоит понимать, что в зависимости от модели Ниссан и её оснащения электрическими приборами количество и расположение предохранителей отличается.

Как работает прикуриватель и схема его подключения

Основной элемент прикуривателя — это его гнездо, в которое вставляется как нагревательный элементы, так и штекеры различных устройств, питающихся от сети 12В. На гнездо подведена масса от аккумулятора, а в штекере есть плюсовой контакт. Когда вы вставляете разъем в гнездо, то цепь замыкается и на устройства подается питание.

Как устроен автомобильный прикуриватель

Схема питания прикуривателя

Если есть подсветка, то запитывается она отдельным проводом, подходящим к гнезду. Питание подается по проводам, которые с одной стороны через фишку подключены к монтажному блоку с предохранителями, а с другой стороны через другую фишку — к клеммам корпуса прикуривателя.

Во избежание замыкания в сети, гнездо прикуривателя всегда имеет предохранитель в блоке предохранителей. Также у него есть еще один дополнительный предохранитель на корпусе. Кстати, у подсветки отдельный предохранитель.

Важный момент — почему прикуриватель постоянно работает при выключенном зажигании? Это не неисправность, это особенность его подключения по схеме. Например, так работает прикуриватель в автомобилях ВАЗ “Классика”, ВАЗ-2114, Lada Kalina, BMW E34-E36, Skoda Octavia Mk2, SEAT Leon I и некоторых других. Но так происходит не всегда.

Не работает прикуриватель при выключенном зажигании у ВАЗ-2115, BMW E39 и новее, Volkswagen Touareg, Opel Corsa и других. Кстати, судя по форумам, в одних и тех же моделях LADA, прибор может и работать и не работать при выключенном зажигании.

Интересно, что автовладельцы ищут и как включить прикуриватель постоянно и как его, наоборот, отключить при выключенном зажигании. Первым хочется, чтобы заряжать девайсы или пользоваться электроприборами можно было не включая зажигание, а вторым не хочется каждый раз отключать видеорегистраторы. Но, чтобы не допускать утечки тока, после выключения зажигания, подачу питания на прикуриватель желательно все же прекращать.

Электрика на Nissan Presage, период выпуска 06.1998 — 08.2001

Выберите требуемую подгруппу запчастей:

Запчасти на Nissan Presage (Ниссан Пресаж)

Источник статьи: http://nissan.epcdata.ru/presage/u30/4877-ka24de/electric/

Блок в салоне автомобиля

Он находится в приборной панели с левой стороны, за перчаточным ящиком.

Фотография

Тыльная и лицевая сторона

Схема

Описание

Предохранители

1. 10А Зеркала
2. 10А Лампы стоп-сигналов
3. 15А Электророзетка
4. 7,5А Под дополнительную электрику
5. 15А Аварийная сигнализация и поворотники
6. 10А Под дополнительную электрику
7. 20А Обогрев заднего стекла
8. 10А Кислородный датчик
9. 10А Дополнительный электропакет
10. 10А Электропакет
11. 10А Контроллер АКПП
12. 10А ЭБУ (т.е. все управление всеми поворотниками, подсветка и основное питание приборной панели, подсветка панели где печка)
13. 10А Лампа салона
14. 15А Электромотор вентилятора салона( обогреватель/ кондиционер)
15. 10А Кондиционер
16. 15А Электромотор вентилятора салона( обогреватель/ кондиционер
17. 10А Система впрыска топлива
18. 10А Подушки безопасности
19. 20А Дополнительный электропакет
20. 10А Контроллер двигателя
21. 10А Сигнал запуска
22. 15А Прикуриватель
23. Не используется
24. 20А Дополнительный электропакет
25. 20А Очиститель ветрового стекла
26. 7,5А Под дополнительную электрику
27. 15А Омыватель переднего и/ или заднего стекла (на подрулевой переключатель)
28. 15А Омыватель заднего стекла
29. 15А Бензонасос
30. 10А Спидометр, тахометр, указатели температуры и уровня топлива
31. 10А ABS
32. 10А Резерв
33. 15А Резерв
34. 20А Резерв

Реле лицевой стороны

• R1 Реле фар головного света
• R2 Реле управления дросельной заслонкой
• R3 Реле стеклоподъемников
• R4 Реле задних противотуманных фар

Реле тыльной стороны

• R1 Реле зажигания
• R2 Реле двигателя нагнетателя
• R3 Реле дополнительного оборудования (электро-аксессуаров)

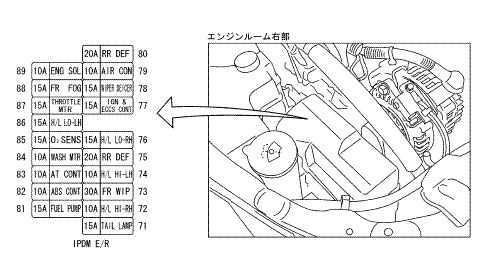

Предохранители и реле под капотом

Схема

Назначение

• А 100А Генератор (зарядка на батарею)
• В 40А электростеклоподъемники
• С 40А регулятор охлаждающих вентиляторов
• D 40А регулятор охлаждающих вентиляторов
• E 30А для дизелей
• F 60А для дизелей
• G 80А для дизелей
• H 80А главный источник питания, цепь заземления
• I 50А ABS
• J 30А к выключателю зажигания от аккумулятора
• К 30А ABS/ESP
• L 30А ESP
• М 30А Омыватель фар
• 32 20А Омыватель заднего стекла
• 33 15А Противотуманные фары
• 34 15А Электропривод и реле электропривода дроссельной заслонки
• 35 15А Фары, система включения ближнего света в дневное время
• 36 15А Фары, система включения ближнего света в дневное время
• 37 10А Задний противотуманный фонарь
• 38 10А Габариты, освещение номерного знака
• 39 10А Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи)
• 40 15А Аудио, навигация, ЖК-дисплей
• 41 10А Система управления двигателем
• 42 10А Катушка зажигания
• 43 10А ЕГР
• 44 20А ЭБУ двигателя

Блок с реле

Он находится у правого крыла, с боку от бочка с омывающей жидкостью.

Фото-схема

Расшифровка

• R1 3-е реле вентилятора радиатора (25221E)
• R2 Передние туманки ПТФ (25224QA)
• R3 Реле кондиционера Е6 (25224D)
• R4 Реле звукового сигнала (25620)
• R5 Реле вентилятора радиатора (25224J)
• R6 Фары, свет (25224А)
• R7 Стартер (25224G)
