Предохранители ниссан кашкай: где находятся, замена

Замена предохранителей

Подготовительный этап:

• Дополнительное освещение, если работы проводите в темное время суток;
• Набор новых модулей защиты, реле – коммутаторов;
• Пластиковый пинцет.

Последовательность действий при замене модулей защиты в салоне:

• Устанавливаем машину в периметр ремонтной зоны, обеспечиваем первоочередные меры безопасности, фиксируем задний ряд колес противооткатными башмаками;
• Открываем водительскую дверь, слева от рулевой колонки находим монтажный блок, открываем крышку;
• С тыльной стороны смотрим схему – расположение модулей, находим по порядковому номеру. Пинцетом извлекаем неисправный модуль, вставляем новый;
• По аналогии заменяем оставшиеся предохранители.

В случае возникновения необходимости замены монтажного блока целиком, то нужно дополнительно выкрутить два винта – фиксатора основы платы. Для этого используем отвертку с крестообразным наконечником.

Замена предохранителей в моторном отсеке:

• Глушим двигатель, выжимаем стояночный тормоз на автомобиле, открываем капот;
• Слева от аккумулятора находим черный пластиковый корпус, отщелкиваем крышку;
• По порядковому номеру, который указан на тыльной стороне, находим предохранитель, реле – коммутатор. Извлекаем его, на штатное место устанавливаем новый.

Аналогичным образом обновляем оставшиеся модули защиты.

Рекомендации по обслуживанию предохранителей Ниссан Кашкай

• Систематически проводите технический осмотр автомобиля, заменяйте новыми неисправные элементы;
• Проверяйте целостность изоляционного слоя проводки, не допускайте повреждения, трещин, порывов;
• После активной езды по лужам, под дождем проверьте монтажный блок, при необходимости удалите влагу, протрите тряпкой;
• Устанавливайте на место неисправного модуля новый с аналогичным показателем силы тока. Не рекомендуется превышать или занижать ампераж. В обоих случаях это приводит к преждевременному выходу из строя предохранителей;
• Приобретайте запчасти, расходные материалы преимущественно в сертифицированных точках продажи, официальных представительствах, дилеров;
• Целостность предохранителей проверяйте специальным оборудованием — мультиметром.

Средний ресурс эксплуатации модулей защиты, реле – коммутаторов 50 – 55 тыс. км.

Устал платить за штрафы? Выход есть!

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Узнать подробности

Как Включить Омыватель Фар Ниссан Кашкай

Если это не работает шайба фара Nissan овсяная каша

Современные машины оснащены очень богатой дополнительной опцией, которая не всегда необходима и необходима. Один такой аксессуар на Ниссан кашкай J11. Омыватель фар. Эта функция может быть необходима и помогает поддерживать аккуратный внешний вид, но ее производительность не всегда оправдана.

Особенности дизайна

В комплект для мытья фар входят следующие предметы:

Роторный насос, который подает воду в форсунки, создавая необходимое давление в системе. Его работа зависит от количества и свойств воды в системе.

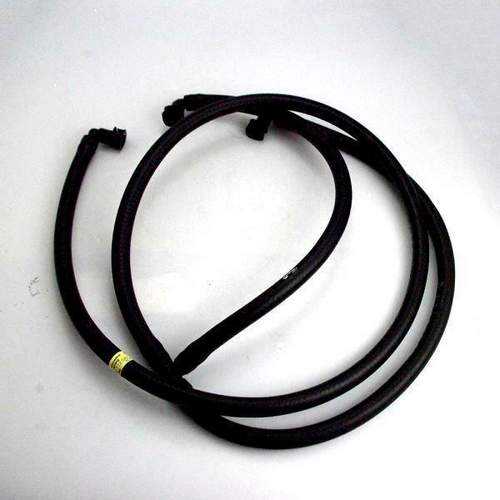

Шланги Функция омывателя шланга заключается в транспортировке воды из бака в форсунки.

Крышка омывателя фар Nissan Qashqai представляет собой выдвижной тип, который делает его незаметным. Такой убирающийся элемент заметен только при резке.

• Блок управления омывателем.
• Емкость для воды (может быть помещена в бутылку с распылителем, в зависимости от модели машины).
• Насадки (фиксированного или телескопического типа) и точки крепления к бамперу.

Крышки омывателя фар Ниссан кашкай.

Поскольку система управления является электронной, она также включает предохранитель и электропроводку.

Установка

Установка стиральной машины не займет много времени, а сделать это самостоятельно довольно просто:

Снимается бампер и расположение крышек омывателей фар в отверстиях для фар Nissan Qashqai.

Ниссан кашкай

1.6 cvt 2WD 2012 грустная история моего кашкай. Я никогда не испытывал такого негатива в своей жизни.

Система омывания фар Ниссан кашкай 2014

Как это работает? омыватель фар

наНиссан кашкай 2014 год с абсолютно грязной машиной.

Интересный! Все крышки элементов омывателя черного цвета, и при необходимости их следует перекрасить в цвет автомобиля.

• Сопла вставляются в подготовленные отверстия.
• Для установки насоса бак снабжен другим отверстием и закреплен изолентой. Следует помнить, что бак не следует размещать рядом с нагревательными приборами.
• Затем устанавливается бампер, устанавливаются клапаны, тройники и шланги.

Необходимость отключения

На Qashqai все модели стиральных машин запускаются автоматически. После того, как ближний свет загорелся и щетки стеклоочистителя работают пять раз, эти элементы включаются.

Многие автовладельцы выключают стиральную машину по следующим причинам:

Значительное увеличение потока жидкости в омывателе.
Фары не работают в правильном режиме, точнее, уровень освещенности уменьшается при нечастой мойке.
Для качества очистителей важно, чтобы бак для жидкости был заполнен как минимум наполовину.
Жидкость стиральной машины загрязняется во время вождения ветровое стекло, капот и бампер.
В холодное время года из-за низкой температуры ледяной слой замерзает и крышка омывателя фар не работает, переставая двигаться.

Как снять и заменить?

Вопрос по поводу демонтажа и замены звеньев БП актуален для всех владельцев Ниссан Кашкай. В случае выхода из строя, к примеру, детали прикуривателя или лампы свет в салоне необходимо не только знать их место расположение. Нужно еще правильно заменить выгоревший элемент. Делается это не так сложно:

• Сначала нужно определиться с тем, в каком именно БП нужно менять детали. Затем следует снять минусовую клемму с аккумулятора. После этого откройте защитную облицовку БП и возьмите щипцы, предназначенные для демонтажа.
• При помощи этих щипчиков зацепите выгоревший компонент и вытащите его. Осмотрите контактное гнездо на всякий случай: оно должно быть максимально чистым. Если требуется — прочистите его при помощи щетки.
• Возьмите новую деталь и смонтируйте ее на место вышедшей из строя. Учтите тот факт, что номинал на них должен совпадать.

Для доступа к звеньям прибора используйте щипчики

При помощи пинцета извлеките выгоревшую составляющую

Замените звено на новое и установите его на место

Как видите, ничего особо сложного в этом нет. Главное, что нужно помнить — это чтобы каждое звено электрической цепи соответствовало номиналу, предписанному производителем. И нарушить его ни в коем случае нельзя. Ведь если номинал звеньев цепи не соблюдается, это ведет к более частому их выходу из строя. Кроме того, в некоторых случаях это становится причиной короткого замыкания.

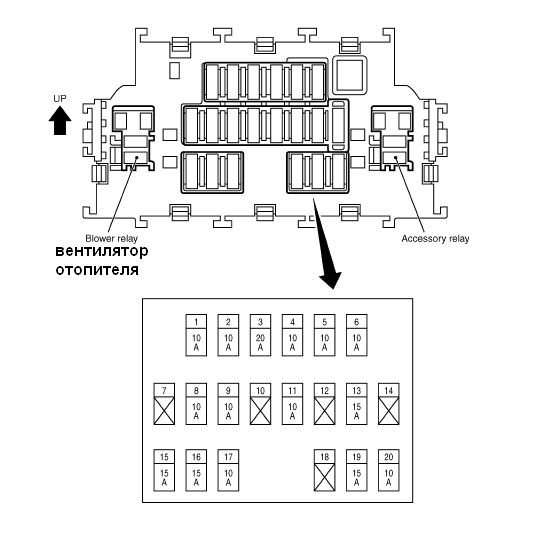

Предохранители Ниссан Кашкай

Салонный БП

Современные автомобили достаточно хороши с простым доступом к этим элементам. Кроме того, прямо на крышке блока указана схема предохранителей Ниссан Кашкай, что упрощает работу с элементами. Поэтому ниже будет описано, какой предохранитель за что отвечает. Салонный гарнитур расположен в левом нижнем углу торпеды и открывается простым движением пальца.

Также назначение каждого из предохранителей в порядке, указанном на схеме:

1. Аудиосистема, привод на наружные зеркала заднего вида.
2. Передний выход.
3. Замена.
4.  Система кондиционирования, внутреннее отопление.
5. Электрический режим работы нагревателя.
6. Повторить номер 5.
7. Дополнительное оборудование.
8. С МКПП — датчик вариатора.
9. Аудио (-).
10. Стоп-сигналы.
11. Замена.
12. контроль оборудования.
13. Салонное оборудование.
14. Задний выход, если есть.
15. Зеркало с подогревом.
16. Блок управления оборудованием.
17. Оборудование.
18. Электродвигатель стеклоочистителя.
19. Воздушная подушка.
20. Сиденья с подогревом.
21. Реле 1 — внутреннее дополнительное оборудование.
22.  2 — вентилятор отопления.

Задний под капотом

Чтобы получить к нему доступ, вам нужно удалить вентиляционное отверстие, открыть крышку и отсоединить прокладки шнура питания, чтобы добраться до самих предохранителей.

Маркировка элемента:

1. Турбодизель или турбина воздушного охлаждения.
2. С полным приводом — КПП агрегат.
3. Генератор.
4. Рог.
5. ГУР, оптические шайбы (помпа), АБС.
6. АБС, система стабилизации трансмиссии.
7. С дизельным двигателем — внутреннее отопление.
8. Повторить номер 7.
9. Повторить номер 7.
10. Замена.
11. Вентилятор охлаждения двигателя, зажигание.
12. Управление оборудованием салона.
13. Реле 3 — клаксон.
14. 4 — вентилятор системы охлаждения ДВС.
15. 5 — омыватели фар.

Передний БП под капотом

На самом деле он находится рядом с парадным блоком. Обивка также съемная. Помимо предохранителей и реле, он содержит предохранители.

Назначение элементов:

1. Стекло задней двери с подогревом, зеркала заднего вида с подогревом.
2. Повторить номер 1.
3. Противотуманная оптика.
4. Чистка лобового стекла.
5. Правая фара, ближний свет.
6. Левая фара, низкая.
7. Фара правая, дальняя.
8. Левая фара, дальняя.
9. Габаритные размеры.
10. Замена.
11. Передача инфекции.
12. Блок управления ДВС.
13. Компрессор кондиционера.
14. Сигнальная лампа заднего хода.
15. Контрольная точка.
16. Управление ДВС.
17. Бензонасос.
18. Контроль топливных форсунок.
19. Гидроэлектроника АБС.
20. Замена.
21. Реле 6 — система зажигания.
22. 8 — стекло обогрева крышки багажника.
23. 16 — низкая скорость охлаждения ДВС.
24. 17 — высокая скорость охлаждения ДВС.

В предыдущих статьях вы можете прочитать:

• Предохранители Nissan Terrano

Предохранители Ниссан Кашкай: где находятся, инструкция по замене

Большинство цепей питания электрооборудования автомобиля защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. В данной статье рассмотрены автомобили Nissan Qashqai с 2007 и Nissan Qashqai+2 с 2008 года выпуска

Где находится монтажный блок реле и предохранителей.

1. В салоне под крышкой в проеме нижней облицовки панели приборов.

Примечание: У Ниссан Кашкай J11 (2014-2018) монтажный блок находится слева, между водительской дверью и торпедой.

Для получения доступа к монтажному блоку расположенному в салоне, потяните за ручку крышки.

На внутреннюю сторону декоративной крышки нанесена схема расположения и назначение предохранителей.

Примечание:Автомобильные предохранители классифицируются по двум параметрам – размер и номинальный ток срабатывания

Выбирая автомобильный предохранитель, следует обратить внимание на размер: Большой (maxi); Средний (medium); Маленький (mini)

Считается, что самый верный способ проверить предохранитель – это визуально его осмотреть на наличие обрыва. Для этого предохранитель вытаскивается из блока, а после просматривается на свет. Если проволока внутри разорвана или на нем имеются обгорелые следы, значит, обрыв цепи произошел из-за предохранителя.

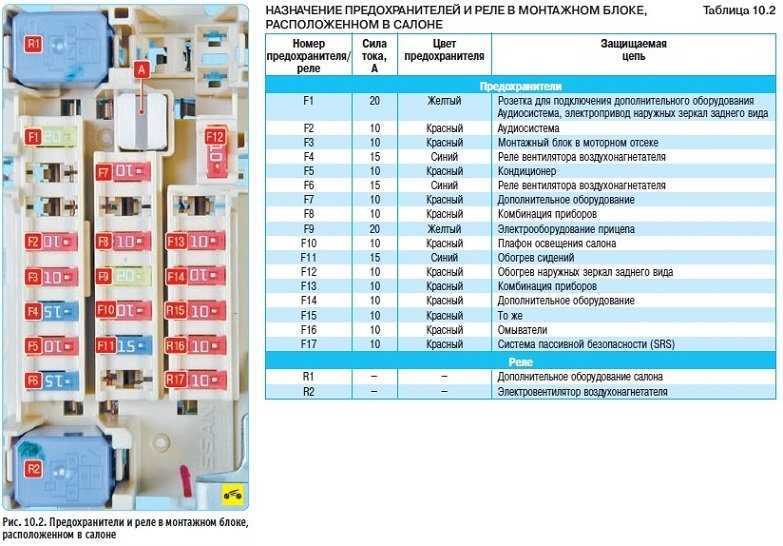

Назначение предохранителей и реле в монтажном блоке, расположенном в салоне

Где находится монтажный блок реле и предохранителей

1 – расширительный бачок; 2 – правая опора подвески силового агрегата; 3 – гидроэлектронный модуль ABS; 4 – декоративный кожух двигателя; 5 – дроссельный узел; 6 – бачок главного тормозного цилиндра и гидропривода выключения сцепления; 7 – корпус воздушного фильтра; 8 – электронный блок управления двигателем; 9 – монтажные блоки реле и предохранителей; 10 – аккумуляторная батарея; 11 – воздухозаборник с резонатором входящего воздуха; 12 – замок капота; 13 – указатель уровня масла (маслоизмерительный щуп); 14 – генератор; 15 – пробка маслоналивной горловины; 16 – наливная горловина бачка омывателя

Снятие заднего монтажного блока под капотом

Для получения доступа к монтажным блокам, расположенным в моторном отсеке, снимите воздухозаборник

Отожмите фиксатор заднего монтажного блока.

Приподнимите монтажный блок из корпуса и разверните блок для удобной работы с ним.

Нажмите на фиксатор колодки жгута проводов

…и отсоедините колодку от монтажного блока.

Аналогично отсоедините вторую колодку проводов в передней части монтажного блока

отсоедините колодку проводов в левой части

и колодку проводов в задней части монтажного блока.

Отожмите отверткой фиксатор колодки жгута проводов

и отсоедините колодку от разъема монтажного блока

Нажав на фиксатор, отсоедините колодку силовых проводов от монтажного блока и снимите блок.

Установите блок предохранителей в порядке, обратном снятию.

На стенку монтажного блока реле и предо-хранителей, расположенного в моторном отсеке, нанесены обозначения предохраните¬лей и защищаемые ими цепи

Как заменить предохранитель?

Снимите пинцет с держателя монтажного блока, расположенного в салоне автомобиля. ( Если его нет, то воспользуйтесь круглогубцами)

Захватите пинцетом предохранитель

Руками это сделать довольно трудно.

и извлеките его из контактного разъема (для наглядности показано на снятом заднем монтажном блоке).

Установите в контактный разъем предохранитель того же номинала, что и снятыйДля замены предохранителей заднего монтажного блока в моторном отсеке удобнее пользоваться пассатижами с тонкими губками

Предохранители в переднем блоке

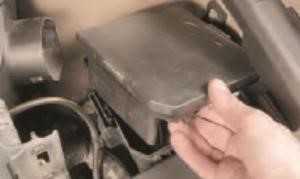

Отжать фиксатор крышки переднего монтажного блока предохранителей, реле и плавких вставок.

Прежде чем заменить перегоревшие предохранитель или плавкую вставку, выясните причину перегорания и устраните ее.

При поисках неисправности просмотрите указанные в таблице цепи, которые защищает данный предохранитель или плавкая вставка.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

Схема предохранителей и реле на Nissan Qashqai J10

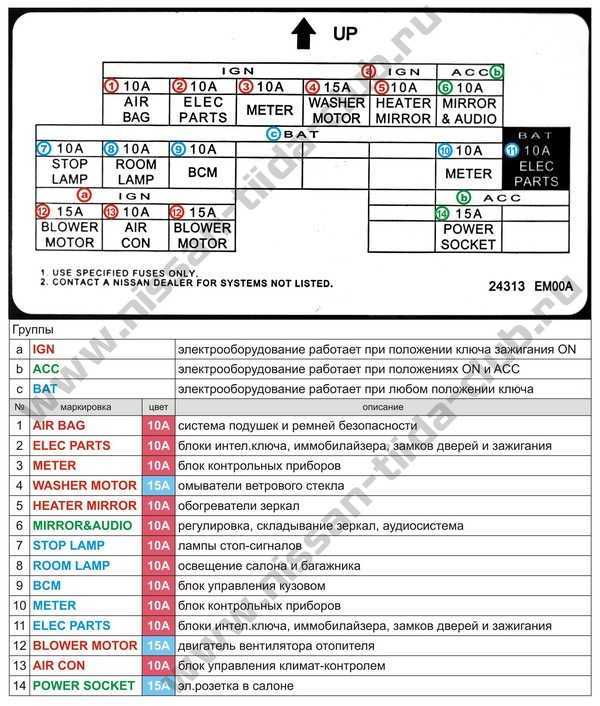

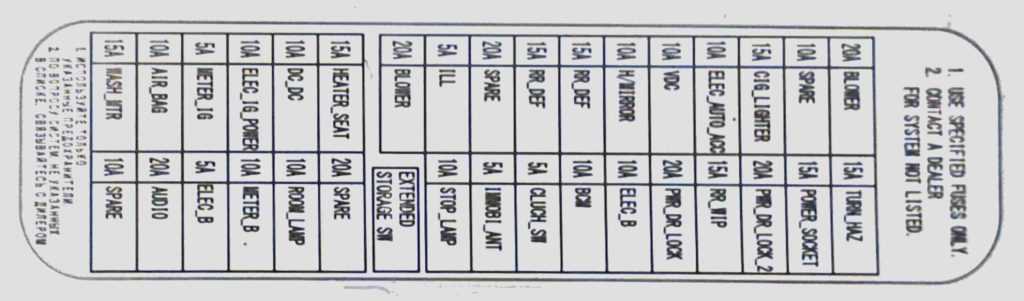

На нижних плоскостях крышек монтажных боксов нанесены схемы с обозначениями и назначением плавких вставок.

Авто 2007–2008 годов

На машинах 2007–2008 года выпуска диаграммы расположения предохранителей выглядят таким образом:

Моторный отсек:

Пассажирский салон:

Подкапотное пространство:

Автомобили 2011–2012 годов

На кроссоверах после рестайлинга, изготовленных в 2011 и 2012 гг., изменений в схемах нет. Небольшие корректировки вносились на отдельных модификациях или при установке нестандартного оборудования.

Ниссан Кашкай 2013 года

Не отличаются диаграммы расстановки плавких вставок на внедорожниках, выпущенных в 2013 г. Все возможные перестановки зависят от комплектации автомобиля.

Общая информация и описание предохранителей на Nissan Qashqai

На Nissan Qashqai устанавливаются низкопрофильные ножевые предохранители. Они состоят из пластикового полупрозрачного корпуса, окрашенного в зависимости от номинала вставки, плавкого элемента и 2 контактов.

Ниссан Кашкай 1

На основной плате моторного отсека стоят перемычки, подсоединенные к следующим устройствам:

• вентилятору охлаждения;
• обогреву переднего и заднего стекол;
• противотуманкам;
• лампам дальнего и ближнего света;
• бензонасосу;
• зажиганию;
• АБС и т.д.

В дополнительном модуле стоят вставки, подсоединенные к таким электроприборам:

• омывателю фар;
• генератору;
• звуковому сигналу;
• дворнику на лобовом стекле;
• отопителю кабины для модификаций на бензине и др.

На плате с силовыми предохранителями можно увидеть элементы, защищающие цепи питания нескольких устройств:

• стартера;
• модулей в салоне и моторном отсеке;
• вентилятора печки;
• насоса ОЖ.

Салонный блок содержит перемычки, обеспечивающие защиту следующему электрооборудованию:

• подушкам безопасности;
• прикуривателю;
• кондиционеру;
• магнитоле;
• стоп-сигналам;
• обогреву зеркал и пр.

Подробную расшифровку можно посмотреть в таблицах:

Распиновка блока в салоне.Распиновка блока в моторном отсеке.

Ниссан Кашкай 2

В основном салонном модуле Nissan Qashqai 2 стоят перемычки, подключенные к цепям таких электроприборов:

• стеклоподъемников;
• лампочек габаритов;
• стеклоочистителя;
• указателей поворотов;
• подогрева сидений;
• датчика вариатора и т.д.

На плате справа можно найти предохранители, обеспечивающие защиту следующим устройствам:

• АБС;
• масляному насосу;
• навигации;
• обзорной камере и др.

Главный блок моторного отсека содержит перемычки, подсоединенные к такому электрооборудованию:

• комбинированным фонарям;
• блокировке руля;
• датчикам топливной системы;
• компрессору климатической установки;
• топливному насосу.

На вспомогательной плате стоят реле и вставки следующих устройств:

• клаксона;
• электропривода передних кресел;
• свечей накала для дизельных модификаций;
• стояночного тормоза.

Полное описание предохранителей представлено ниже:

Распиновка блока под капотом.

j11

Блоки в салоне

Они находятся с торцевой стороны панели приборов.

Правый блок (может отсутствовать)

Левый блок (основной)

Пример расположения

Фотография

Самый верхний ряд — запасные предохранители.

Схема с обратной стороны крышки

Назначение элементов

Нумерация с лева на право, с верху вниз.

• 15А Стеклоомываетель
• 10А Подушки безопастности
• 5А Приборная панель
• 10А Система зажигания
• 10А VDC (система стабилизации, контроля курсовой устойчивости )
• 15A Подогрев сидений
• 20А Вентилятор
• 5А Подсветка приборов, кнопок, бардачка
• 20А Резерв
• 15А Обогреватель стекла
• 15А Обогреватель стекла
• 10А Зеркала
• 10А Система курсовой устойчивости
• 10А Элекроустройства
• 15А Прикуриватель передний
• 10А Резерв
• 20А Вентилятор
• 10А Резерв
• 20А Аудиосистема
• 5А Электрокомпоненты
• 10А Приборная панель
• 10А Освещение салона
• 20А Резерв
• 10А Стоп сигналы
• 10А Антенна иммобилайзера
• 5А Выключатель, датчик сцепления
• 10А BMC
• 10A Электрокомпоненты
• 20А Питание открытие/ закрытие дверей
• 15А Стеклоочистители
• 15А Задняя розетка (прикуриватель)
• 15А Аварийная сигнализация, сигналы поворота

Отдельные элементы реле находятся с обратной стороны блока.

• Реле системы зажигания
• Реле переднего вентилятора двигателя
• Реле задних противотуманных фар
• Вспомогательное реле

Монтажные блоки

Они находятся в моторном отсеке под патрубком воздухозаборника. Пример доступа показан на рисунке.

Фото 1-го монтажного блока

Описание 1-го монтажного блока

Схема

Перевод обозначений на русском

81	10А Блок управления двигателем
82	15А Блок управления двигателем,
83	15А Дроссельная заслонка, блок управления двигателем, клапан адсорбера (EVAP), датчик массового расхода воздуха, катушки зажигания, главное реле, выпускной клапан, впускной клапан, топливный насос высокого давления, форсунки, блок предохранителей в моторном отсеке, датчик соотношения воздух топливо, подогреватель топлива, датчик наличия воды в топливе, обходной клапан охлаждающей жидкости
84	10А Блок управления двигателем,клапан впускного коллектора, выпускной клапан грм, впускной клапан грм, промежуточный клапан грм
85	15А Датчик соотношения воздух топливо, подогреваемый кислородный датчик, клапан турбонаддува, блок управления двигателем, блок управления свечами накаливания
86	15А Форсунки, катушки зажигания, блок предохранителей
87	15А Реле компрессора кондиционера
88	Не используется
89	Не используется
90	30А Реле переднего стеклоочистителя, мотор переднего стеклоочистителя
91	20А Реле топливного насоса
92	Не используется
93	10А Блок управления двигателем, блок управления коробкой, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, датчик первичной скорости, датчик вторичной скорости, датчик оборотов, датчик заднего хода / нейтральной передачи
94	Не используется
95	5А Блок блокировки рулевого колеса
96	10А Реле повторного запуска (старт-стоп)
97	10А Передний правый комбинированный фонарь, передний левый комбинированный фонарь, компрессор, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, выключатель задней скорости, датчик заднего хода / нейтральной передачи

Фото 2-го монтажного блока

Описание 2-го монтажного блока

Блоки под фарой

Они расположены под левой фарой, за бампером.

Блок 1 — пример фото

Пример схемы 1-го блока

Блок 2 — фотография

Схема 2-го блока под фарой

Обозначение

HEATED SCREEN	Обогрев стекла
H/LAMP WASHER RELAY	Реле омывателей фар
ANTI THEFT HORN RELAY	Реле звукового сигнала противоугонной системы
HEATED FRONT SCREEN RELAY	Реле обогрева лобового стекла

Предохранители Nissan Qashqai J11

Реализация Кашкай второго поколения стартовала в феврале 2014 года и продолжается до сих пор. В 2021 году Nissan Qashqai J11 подвергся рестайлингу, что сопровождалось изменениями в интерьере и внешнем облике кузова. Для производства модели налажены конвейерные линии в Великобритании, Китае и России.

Блоки предохранителей в салоне

Предохранители в салоне Ниссан Кашкай, с номиналом плавкой вставки от 5 до 20 Ампер, расположены в трех блоках. Один является основным, а два дополнительными. Далее детально рассмотрим их электрическую схему и место установки.

Основной салонный блок

Смонтирован в торцевой части приборной панели. В нем установлено 33 защитных элемента, с плавкими вставками номиналом на 5, 10, 15, 20А и 4 реле, в том числе предохранитель прикуривателя Ниссан Кашкай. Четыре реле отвечают за функционирование следующих компонентов: R1 – зажигание, R2 – отопительный комплекс, R3 – обогрев стекла задней двери, R4 – вспомогательное оборудование. Наиболее часто используется защитный элемент с предельным значением тока в десять ампер, который установлен во 2, 4, 5, 12, 13, 14, 21, 22, 24, 27, 28, 33 посадочном гнезде.

Электросхема салонного блока выглядит следующим образом:

1 – омывающий комплекс стекол (15А);

2 – подушки безопасности;

3 – приборная панель (5А);

4 – система питания парктроников и навигации, контроля шасси, реле: PTC 1, 2, 3, подогрева топлива; передняя камера и с обзором в 360 градусов, подсветка клавиш управления и приборной панели, мультимедийная система, управление стоповыми фонарями, датчики: контроля дистанции, угла поворота руля, зеркало для обзора заднего пространства, EPS, многофункциональный переключатель, разъем для проведения диагностики, полный привод, тормоз для стоянки с электрическим приводом;

Описание предохранителей

В Ниссан Кашкай предустановлены модули защиты ножевого типа.

Схема установки предохранителей

Маркировка / ампераж	За что отвечает (с описанием)
F (Ф-1) / 20	Боковые зеркала
F (Ф-2) / 5	Стоп сигналы
F (Ф-3) / 10	Автомобильная розетка
F (Ф-4) / 10	Дополнительная электрическая сеть
F (Ф-5) / 20	Аварийка, поворотники
F (Ф-6) / 30	Резервация
F (Ф-7) / 30	Обогрев заднего стекла
F (Ф-8) / 7,5	Кислородный датчик
F (Ф-9) / 10	Резервация
F (Ф-10) / 10	Стеклоподъемники
F (Ф-11) / 10	Контролер трансмиссии автоматического типа
F (Ф-12) / 10	Печной отопитель, прикуриватель, подсветка салона
F (Ф-13) / 30	Подсветка вещевого ящика
F (Ф-14) / 30	Вентилятор отопителя (печка)
F (Ф-15) / 10	Система кондиционирования
F (Ф-16) / 15	Топливная система, бензонасос
F (Ф-17) / 15	Система безопасности
F (Ф-18) / 10	Резервация
F (Ф-19) / 10	Датчик силового агрегата
F (Ф-20) / 10	Автомобильный сигнал
F (Ф-21) / 5	Центральный замок
F (Ф-22) / 5	Резервация
F (Ф-23) / 5	Система электрического питания
F (Ф-24) / 5	Стеклоочистители лобового стекла
F (Ф-25) / 5	Омыватели передних фар
F (Ф-26) / 5	Омыватель заднего стекла
F (Ф-27) / 20	Топливная аппаратура (дополнительно)
F (Ф-28) / 15	Спидометр, тахометр, датчики
F (Ф-29) / 15	Система курсовой стабилизации
F (Ф-30) / 20	АБС (ABS)
F (Ф-31) / 15	Резервация
F (Ф-32) / 15	Резервация

Схема расположения реле – коммутаторов

Обозначение	Какой за что отвечает / что обеспечивает
K 1	Головной свет
K 2	Дроссельная заслонка
K 3	Стеклоподъемники
K 4	Противотуманные фары задние
K 5	Зажигание
K 6	Топливная аппаратура
K 7	Электрическое оборудование
K 8	Резервация
K 9	Резервация
K 10	Резервация
K 11	Резервация
K 12	Стоп сигналы
K 13	Подсветка
K 14	Освещение салона
K 15	Резервация
K 16	Резервация
K 17	Резервация

Стоимость монтажного блока в сборе от 3000 рублей за оригинальную версию. Цена аналогов на 500 – 700 рублей дешевле. Стоимость реле – коммутаторов от 650 рублей / штуку.

Характерные признаки неисправности предохранителей

• Оборудование неактивно при запуске, подачи напряжения;
• На панели приборов сигнализирует индикатор о поломке в моторном отсеке;
• На ощупь монтажный блок горячий, с повышенной рабочей температурой;
• Возле блока слышен запах плавленого, горелой пластмассы.

Частые причины выхода из строя предохранителей

• Несоблюдение рекомендаций изготовителя по срокам проведения технического осмотра;
• Экономия на покупке оригинальных запчастей;
• Нарушение технологии установки, замены;
• Повреждение целостности модулей защиты;
• Короткое замыкание в цепи;
• Износ изоляционного слоя электрической проводки;
• Окисление контактов;
• Образование конденсата, попадание влаги внутрь;
• Ослабленные контакты клемм.
