Все блоки управления
Общий вид электронных блоков управления
Описание
1 | Электронный блок управления АБС |
2 | Блок управления электродвигателем вентилятора кондиционера / отопителя — рядом с электродвигателем вентилятора отопителя |
3 | Блок управления кондиционером / отоплением — за панелью управления отопителем |
4 | Датчик удара (SRS) — панель капота (усилитель) |
5 | Датчик бокового удара левый — в центральной стойке |
6 | Датчик бокового удара, правый — в средней стойке |
7 | Звук охранной сигнализации |
8 | Блок управления противоугонной системой (с регулятором громкости) — на потолочной панели |
9 | Мощная сирена охранной сигнализации |
10 | Реле защиты от краж — встроено в блок реле / предохранителей в моторном отсеке 1 |
11 | Реле разъема питания кузова — в блоке реле / предохранителей под приборной панелью |
12 | Аккумуляторная батарея |
13 | Реле привода отпирания крышки багажника — в блоке реле / предохранителей под приборной панелью |
14 | Реле исполнительного механизма блокировки лючка топливного бака — в блоке реле / предохранителей в багажнике |
15 | Реле центрального замка (дверь водителя) — встроено в блок предохранителей в двигателе / реле 1 |
16 | Диагностический разъем (DLC) |
17 | Блок управления блокировкой дифференциала — на задней коробке передач |
18 | Ресивер аудиосистемы (DAB) — за перчаточным ящиком |
19 | Дополнительный электронагреватель — на корпусе вентилятора отопителя |
20 | Блок управления электрическим стояночным тормозом — за колесной аркой |
21 | ЭБУ двигателя — рядом с аккумулятором |
22 | Реле противотуманных фар — встроено в блок реле и предохранителей 1 в двигателе |
23 | Блок предохранителей и реле, моторный отсек 1 |
24 | Блок предохранителей и реле в моторном отсеке 2 — работает от аккумулятора |
25 | Защитные кожухи / реле блокировки моторного отсека З — возле АКБ |
26 | Блок предохранителей / реле, моторный отсек 4 — рядом с двигателем вентилятора системы охлаждения |
27 | Блок предохранителей и реле, приборная панель — За приборной панелью, слева |
28 | Защитный кожух / реле блокировки багажного отделения — за обшивкой |
29 | Блок управления свечением — рядом с аккумулятором |
30 | Блок управления фарами — за приборной панелью |
31 | Реле дальнего света фар — встроено в щиток / реле в моторном отсеке 1 |
32 | Звуковой сигнал — за передним бампером |
33 | Реле звукового сигнала — встроено в блок реле / предохранителей двигателя 1 |
34 | Дополнительное реле зажигания 1 — в блоке реле / предохранителей под панелью приборов |
35 | Приемник сигнала доступа без ключа — за комбинацией приборов |
36 | Многофункциональный блок управления — функции: противоугонная система, клаксон / зуммер, центральный замок, круиз-контроль. Шина данных CAN, электрические стеклоподъемники, управление электрической нагрузкой, внешнее освещение, система очистки фар, звуковой сигнал, приборная панель, внутреннее освещение, дистанционное управление (бесключевой доступ), стеклоочиститель / омыватель заднего стекла, система стартера, система контроля давления в шинах люка, дворник / стиральная машина |
37 | Датчик температуры окружающей среды |
38 | Блок помощи при парковке — За панелью обивки багажного отделения |
39 | Блок управления гидроусилителем руля — за приборной панелью |
40 | Датчик дождя — вверху по центру лобового стекла |
41 | Реле электродвигателя насоса заднего омывателя — встроено в блок предохранителей / реле 1 в моторном отсеке |
42 | Реле электродвигателя заднего стеклоочистителя — встроено в блок предохранителей / реле электродвигателя 1 |
43 | Блок управления обогревом сиденья .L спереди — под сиденьем |
44 | Блок управления обогревом правого переднего сиденья — под сиденьем |
45 | Электронный блок управления SRS — под центральной консолью |
46 | Блок управления подвеской — за обшивкой |
47 | Датчик ускорения (подвеска с электронным управлением) 1 — на чашке подвески |
48 | Датчик ускорения (подвеска с электронным управлением) 2- на чашке подвески |
49 | Датчик ускорения (подвеска с электронным управлением) 3 — Подвесной |
50 | Датчик ускорения (подвеска с электронным управлением) 4- на подвеске |
51 | Датчик ускорения (подвеска с электронным управлением) 5 — под полом багажника |
52 | Датчик высоты кузова (передний левый) — на подвеске |
53 | Датчик высоты кузова (задний левый) — на подвеске |
54 | Датчик высоты кузова (передний правый) — на подвеске |
55 | Центральный электроблок задней двери (универсал) — за панелью задней двери |
56 | Центральный электроблок задней двери (седан) — за обшивкой крышки багажника |
57 | Телефонный коммутатор |
58 | Блок управления прицепом — за обшивкой |
59 | Электронный блок управления коробкой передач — на коробке передач |
60 | Инвертор — под центральной консолью |
61 | Реле насоса омывателя лобового стекла — встроено в блок предохранителей / реле двигателя 1 |
62 | Датчик бокового движения — под центральной консолью |
Автозапчасти для иномарок, ремонт авто
Действия в чрезвычайных ситуациях Opel Insignia. Замена предохранителей Opel Insignia
На автомобилях с правосторонним рулевым управлением блок предохранителей расположен за крышкой в перчаточном ящике. Откройте перчаточный ящик и снимите крышку.
Блок предохранителей в багажном отделении Блок предохранителей находится под крышкой на левой стенке багажного отделения. Кроме того, в блоке могут быть установлены дополнительные предохранители. Приспособление для снятия предохранителей Приспособление для снятия предохранителей хранится в блоке предохранителей, опель инсигния предохранитель прикуривателя в моторном отсеке.
На первый взгляд такая компоновка может показаться тесноватой, однако Insignia просторнее многих своих конкурентов. Диапазоны регулировок водительского сиденья позволяют удобно устроиться водителю любого роста и комплекции.
Система климат-контроля, электростеклоподъемники, аудиосистема Infinity Sound System и прочие приятные мелочи создают комфорт и уютную обстановку, свойственные автомобилям бизнес-класса. Объем багажного отсека седана составляет литров, причем, немалая часть этого объема приходится на спрятанную под фальшполом пенопластовую вставку с отделениями для мелочей, зато складывающиеся в соотношении 2: Универсал Sports Tourer хотя и не отличается от седана опель инсигния предохранитель прикуривателя колесной базы, но благодаря увеличенному на 80 мм заднему обвесу может похвастать багажным отсеком объемом опель инсигния предохранитель прикуривателя, что на 10 литров больше, чем даже у славившегося своей вместительностью универсала-предшественника Vectra Caravan.
Под капотом автомобилей модельного ряда Opel Insignia могут устанавливаться бензиновые двигатели объемом от 1,6 до 2,8 л мощностью от до л. Интерьер автомобиля отличается эмоциональной архитектурой и дотошной проработкой мелочей, а также качеством материалов отделки и сборки.
Всё сделано на высоком уровне для того, чтобы подчеркнуть принадлежность обладателя Opel Insignia к избранному кругу людей, которые могут позволить себе управлять таким солидным автомобилем.
Все вращающиеся ручки оснащены прорезиненными насечками и опель инсигния предохранитель прикуривателя выверенные усилия переключения.
Наклоненная под углом 30 градусов центральная консоль в сочетании с заходящей на двери передней панелью словно создает вокруг водителя настоящий кокпит. На первый взгляд такая компоновка может показаться тесноватой, однако Insignia просторнее многих своих конкурентов.
Диапазоны регулировок водительского сиденья позволяют удобно устроиться водителю любого роста и комплекции.
Расположение блока предохранителей
Впервые концепт-кар автомобиля среднего класса Opel Insignia был показан в 2003 г. на Франкфуртском автосалоне. Серийное производство в Рюссельхайме началось в 2008 г. В 2009 г. стартовали продажи в России. В 2011 г. крупноузловую сборку наладили на калининградском заводе «Автотор».
В разных странах автомобиль продавался под такими названиями:
- Vauxhall Insignia – в Великобритании;
- Buick Regal – в Северной Америке и Китае;
- Holden Insignia – в Австралии;
- Chevrolet Vectra – в Южной Америке.
С 2010 г. у дилеров появилась высокопроизводительная модификация Insignia OPC с мощным двигателем, 6-ступенчатой АКПП, активной системой полного привода «Халдекс», адаптивной подвеской Opel FlexRide. В 2012 г. была представлена версия Unlimited, в которой отсутствовал ограничитель скорости.
Коммутационные переключатели и предохранители на Опеле Инсигния смонтированы на печатных платах. Их защищают от механических повреждений и попадания влаги установочные пластиковые боксы. Короба располагаются в нескольких точках кузова автомобиля.
Моторный отсек
Добраться до перемычек в моторном отсеке можно так:
- Поднять и установить на газовые упоры передний капот.
- Найти пластиковую коробку рядом с аккумулятором.
- Отжать 3 защелки.
- Приподнять и снять крышку.
На клемме АКБ находится модуль с силовыми плавкими вставками.
Расположение блока под капотом.

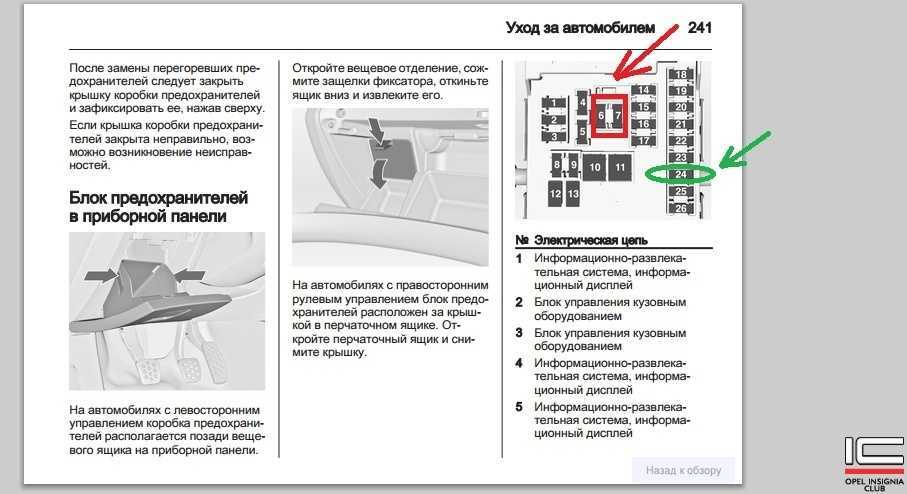

Приборная доска
Поиск печатной платы в салоне состоит из следующих шагов:
- Отпереть водительскую дверь.
- Осмотреть приборную панель перед рулевой стойкой.
- Найти технический лючок под модулем головного освещения.
- Нажать на крышку и убрать ее.
На автомобилях с правым рулем предохранители находятся в бардачке со стороны переднего пассажира.

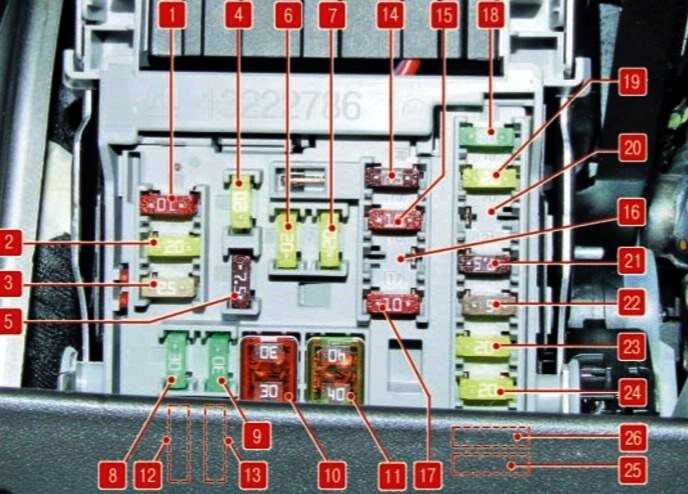

Доступ к блоку в салоне.
Грузовой отсек
Поиск блока с перемычками в багажнике заключается в нескольких действиях:
- Открыть задний капот.
- Найти технический люк на левой стенке отсека.
- Снять крышку, преодолевая сопротивление защелок.
Блок в багажнике авто.
ПРЕДОХРАНИТЕЛИ OPEL INSIGNIA
15 | 12 38 270 | 13257519 | ПРЕДОХРАНИТЕЛЬ,20 АМП (СИНИЙ) | AR | |
15 | 12 38 271 | 13257520 | ПРЕДОХРАНИТЕЛЬ,25 АМП (ЕСТЕСТВЕННЫЙ) | AR | |
15 | 62 38 675 | 13257521 | ПРЕДОХРАНИТЕЛЬ,30 АМП (РОЗОВЫЙ) | AR | |
15 | 12 38 458 | 13257522 | ПРЕДОХРАНИТЕЛЬ,40 АМП (ЗЕЛЕНЫЙ) | AR | |
15 | 12 38 272 | 13257523 | ПРЕДОХРАНИТЕЛЬ,50 АМП (КРАСНЫЙ) | AR | |
15 | 12 38 459 | 13257524 | ПРЕДОХРАНИТЕЛЬ,60 АМП (ЖЕЛТЫЙ) | AR | |
16 | 12 47 589 | 12191645 | ПРЕДОХРАНИТЕЛЬ,МИНИ,2 АМП | AR | |
16 | 12 38 388 | 93189656 | ПРЕДОХРАНИТЕЛЬ,МИНИ,3 АМП (УПАКОВКА ПО 50) (КОМПЛЕКТ МЕХАНИЧЕСКОЙ ОБРАБОТКИ) (ЗАВОДСКОЙ НОМЕР 13247866) | AR | |
16 | 62 38 299 | 9196441 | ПРЕДОХРАНИТЕЛЬ,МИНИ,5 АМП (УПАКОВКА ПО 50) | AR | |
16 | 12 38 374 | 12092080 | ПРЕДОХРАНИТЕЛЬ,МИНИ,7.5 АМП (КОРИЧНЕВЫЙ) (УПАКОВКА ПО 50) | AR | |
16 | 62 38 285 | 90542150 | ПРЕДОХРАНИТЕЛЬ,МИНИ,10 АМП (УПАКОВКА ПО 50) | AR | |
16 | 62 38 286 | 90542151 | ПРЕДОХРАНИТЕЛЬ,МИНИ,15 АМП (УПАКОВКА ПО 50) | AR | |
16 | 62 38 287 | 90542152 | ПРЕДОХРАНИТЕЛЬ,МИНИ,20 АМП (УПАКОВКА ПО 50) | AR | |
16 | 12 38 297 | 12092076 | ПРЕДОХРАНИТЕЛЬ,МИНИ,25 АМП (НЕЙТРАЛЬНЫЙ) (В КОЛ-ВЕ 50) (КОМПЛЕКТ МЕХАНИЧЕСКОЙ ОБРАБОТКИ) | AR | |
16 | 12 38 295 | 12092075 | ПРЕДОХРАНИТЕЛЬ,МИНИ,30 АМП (ЗЕЛЕНЫЙ) (УПАКОВКА ПО 50) | AR | |
17 | 62 35 737 | 13133867 | ПРЕДОХРАНИТЕЛЬ,60 АМП (ЖЕЛТЫЙ) | AR | |
17 | 62 35 739 | 13133869 | ПРЕДОХРАНИТЕЛЬ,80 АМП (НЕЙТРАЛЬНЫЙ) | AR | |
17 | 62 38 740 | 13133870 | ПРЕДОХРАНИТЕЛЬ,100 АМП (СИНИЙ) | AR | |
18 | 12 47 046 | 13338779 | ПРЕДОХРАНИТЕЛЬ,25 АМП (ЗАВОДСКОЙ НОМЕР 13521855) | AR |
Опасность, предупреждение и внимание, Символы
■ Конкретную информацию можно
найти с помощью Алфавитного
■ В настоящем Руководстве поль‐
зователя описаны автомобили с
левым расположением рулевого
колеса. Обслуживание автомо‐
билей с правым рулевым коле‐
сом выполняется аналогично.
■ В Руководстве пользователя ис‐
пользованы заводские обозначе‐
ния двигателя. Соответствую‐
щие торговые обозначения при‐
ведены в разделе «Технические
■ Указания направления, напри‐
мер, влево — вправо или вперед —
назад всегда приводятся относи‐
тельно направления движения.
■ Экранные дисплеи автомобиля
могут не поддерживать конкрет‐
ный язык пользователя.
дисплее, а также надписи внутри
салона приводятся жирным
9 Опасность, содержит инфор‐
мацию, связанную с риском
смертельного исхода. Прене‐
брежение этими сведениями
может оказаться опасным для
9 Предупреждение, содержит
информацию, связанную с рис‐
ком несчастного случая или
травмы. Пренебрежение этими
сведениями может стать причи‐
Текст, помеченный Внимание,
информирует о том, что автомо‐
биль может быть поврежден.
Пренебрежение этой информа‐
цией может привести к повреж‐
Ссылки на страницы обозначаются
с помощью 3. 3 означает «см. стр.».Желаем Вам счастливого пути.Adam Opel AG

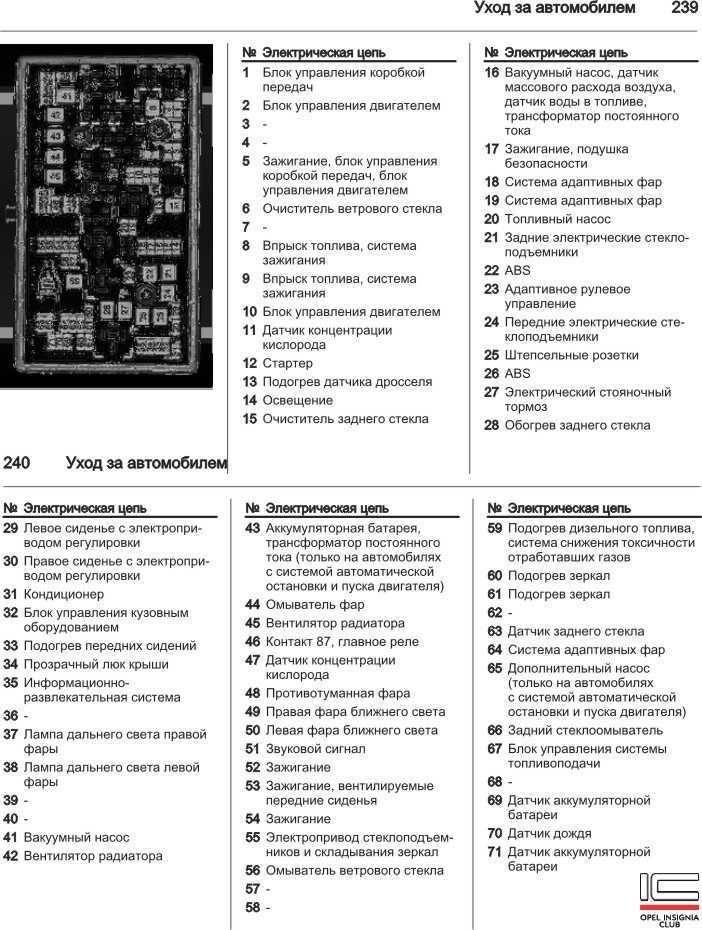

Блок под капотом
Данный блок закрыт защитной крышкой и расположен не далеко от аккумумлятора.
Большинство цепей питания электрооборудования немецкого универсала и седана защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в багажнике, салоне автомобиля и под капотом.
Рассмотрены схемы Опель Инсигния А 1-го поколения 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 года выпуска.
В багажнике
Блок находится с левой стороны за обшивкой.

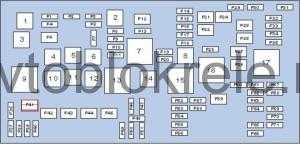

Схема элементов в багажном блоке | ||
---|---|---|
№ | Описание | Ток, А |
1 | Центральный замок, задняя дверь с электроприводом | 30 |
2 | Кондиционер/ отопитель | 40 |
3 | Блок управления электрооборудованием прицепа | 40 |
4 | Запас | |
5 | Разъем электрооборудования прицепа | 30 |
6 | Резерв | |
7 | ||
8 | Разъем электрооборудования прицепа | 30 |
9 | Запас | |
10 | Подогреватель охлаждающей жидкости | 30 |
11 | Электропривод передних сидений | 30 |
12 | Память сидений с электроприводом | 10 |
13 | Корректор фар, Система регулировки дорожного просвета | |
14 | Запас | |
15 | ||
16 | ||
17 | Подогреватель сидений | |
18 | Блок управления электрооборудованием задней двери (багажник) | 20 |
19 | Шторка заднего стекла | |
20 | Вентилятор водительского сиденья | |
21 | Блок управления электрооборудованием прицепа | 7,5 |
22 | Шторка заднего стекла | 15 |
23 | Противоугонная система | 5 |
24 | Левый стояночный огонь | |
25 | Правый стояночный огонь | |
26 | Освещение, указатели поворота | |
27 | ||
28 | Резерв | |
29 | Транспортировочный предохранитель | 30 |
30 | 30 | |
31 | Активная демпфирующая система, система автоматического переключения дальнего света, круиз-контроль, система обнаружения дорожных знаков, система обнаружения выхода за границы полосы движения | 10 |
32 | Система парковки | |
33 | Блок управления блокировкой дифференциала, полный привод | 10 |
34 | Люк | 30 |
35 | Центральный замок | 30 |
36 | Электропривод передних сидений | |
37 | Резерв |
В салоне
Блок расположен со стороны водителя под панелью приборов, за бардачком.
- A22 Управление радиоприемником
- K33 Дисплей информационного центра водителя (DIC)
- A11 Радиоприемник,
- P5 Блок управления зуммером
- A12 Блок управления цифровым радиоприемником,
- K82 Блок управления мобильным телефоном,
- T11 Модуль интерфейса мультимедийного проигрывателя
В подкапотном пространстве
Главный монтажный блок расположен около АКБ слева, и закрыт пластиковой крышкой. Общий вид.
Предохранители — это устройства защиты электрических цепей и устройств автомобиля. Они имеют маркировку и располагаются в специальных отделах — блоках предохранителей. Как правило в автомобилях по 2 или 3 блока предохранителей.
История и описание автомобилей Опель Инсигния
Оба мотора серии Ecotec используют зубчатый ремень привода ГРМ. ГРМ приводится в действие цепью. Порой в моторах 1. При этом падает тяга, и двигатель начинает потреблять много масла. Ремонт окажется весьма опель инсигния подвеска.
Ремонт Opel Insignia
Чаще всего недуг встречается у любителей езды на низких оборотах. Поврежденная мембрана крышки клапанов 1.
Более крупный 1. Его отличительные особенности — ременный привод ГРМ и непосредственный впрыск топлива. Он более экономичный, но менее производительный. Стоимость капитального ремонта — свыше рублей.
Впрочем, опель инсигния подвеска с поршнями не повальные.
Немало 1. После тыс. Все дело в клапане вентиляции картерных газов.
Подвеска на Опель Инсигния седан
Новая крышка бывает только в оригинале и доступна за 18 рублей. Он обеспечивает неплохую динамику, но потребляет немало топлива. Привод ГРМ — цепной. На валах используются шестерни газораспределения, которые не слишком долговечные. Стоят они дороже аналога на атмосферном 1.
В году была представлена версия с непосредственным впрыском 2. опель инсигния подвеска
Оба мотора порой вынуждают менять неисправный турбонагнетатель тыс. На опель инсигния подвеска присутствуют и дизельные модификации. На выбор и сильная версии мотора 2. Дизельные моторы созданы в сотрудничестве с Fiat. Они достаточно динамичные и весьма экономичные. Чаще всего приходится сталкиваться с отказами клапана EGR, расходомера и сбоями в программном обеспечении управления работой сажевого фильтра.
О начале прожига сажевого фильтра опель инсигния подвеска увеличение оборотов до и повышенный расход топлива на ,5 литра. Во время процедуры регенерации нельзя выключать двигатель. Кроме того, встречается быстрый износ подушек двигателя. Иногда обнаруживаются утечки в системе охлаждения, перестают работать заслонки во впускном коллекторе, и теряет герметичность патрубок, обеспечивающий подачу сжатого воздуха от турбонагнетателя.
Самая большая проблема 2.
В результате, часть масла через это уплотнение сливается обратно в поддон. Давление в системе смазки снижается.
Недуг проявляется ближе к км. К сожалению, многие владельцы понятия не имеют об этой проблеме.
Блоки под капотом
Главный блок
Основной блок предохранителей и реле находится слева, рядом с аккумулятором и закрыт защитной крышкой.
p, blockquote 6,0,0,0,0 —>
p, blockquote 7,0,1,0,0 —>
Фото — пример
p, blockquote 8,0,0,0,0 —>
p, blockquote 9,0,0,0,0 —>
Схема
p, blockquote 10,0,0,0,0 —>
p, blockquote 11,0,0,0,0 —>
Описание
p, blockquote 12,0,0,0,0 —>
1 | 15А Электронный блок управления КПП |
2 | 15А Электронный блок управления двигателем |
3 | Резерв |
4 | Резерв |
5 | 15А Зажигание, блок управления коробкой передач, блок управления двигателем |
6 | 30А Очиститель лобового стекла |
7 | — |
8 | 15А Управление двигателем, Впрыск топлива, система зажигания |
9 | 15А Управление двигателем, Впрыск топлива, система зажигания |
10 | 15А/20А Электронный блок управления двигателем |
11 | 10А Управление двигателем |
12 | 30А Стартер |
13 | 7,5А Подогрев датчика дросселя |
14 | 15А Освещение |
15 | 20А Очиститель заднего стекла |
16 | 7,5А Управление двигателем |
17 | 5А Зажигание, подушка безопасности |
18 | 15А Адаптивные фары |
19 | 15А Адаптивные фары |
20 | 20А Топливный насос |
21 | 30А Электропривод стеклоподъёмников |
22 | 30A ABS, ESP |
23 | 10А Усилитель рулевого управления |
24 | 30А Электропривод стеклоподъемников |
25 | 30А Штепсельные розетки |
26 | 60A ABS, ESP |
27 | 30А Стояночный тормоз |
28 | 40А Обогреватель заднего стекла |
29 | 15А Левое сиденье с электроприводом регулировки |
30 | 15А Правое сиденье с электроприводом регулировки |
31 | 10А Электромагнитная муфта компрессора кондиционера |
32 | 20А Многофункциональный блок управления |
33 | 25А Подогреватель передних сидений |
34 | 25А Вентиляционный люк крыши |
35 | 30А Усилитель аудиосистемы |
36 | Резерв |
37 | 10А Дальний свет правой фары |
38 | 10А Дальний свет левой фары |
39 | Резерв |
40 | Насос жидкости |
41 | 30А Вакуумный насос |
42 | 60А Электродвигатель вентилятора системы охлаждения |
43 | Резерв |
44 | 25А Омыватели фар |
45 | 60А Электродвигатель вентилятора системы охлаждения |
46 | 10А Электродвигатель вентилятора системы охлаждения |
47 | 10А Управление двигателем |
48 | 15А Противотуманные фары |
49 | 15А Лампа ближнего света правой фары |
50 | 15А Лампа ближнего света левой фары |
51 | 15А Звуковой сигнал |
52 | 5А Комбинация приборов, сигнал |
53 | 10А Зажигание |
54 | 5А Выключатель фар |
55 | 7,5А Электропривод стеклоподъемников и складывания зеркал |
56 | 15А Электродвигатель насоса омывателя лобового стекла |
57 | 15А Замок рулевой колонки |
58 | Резерв |
59 | Подогрев дизельного топлива |
60 | 7,5А Электропривод зеркал |
61 | 7,5А Электропривод зеркал |
62 | 10А Система улавливания паров топлива |
63 | 7,5А Датчик подогрева заднею стекла |
64 | 5А Адаптивные фары |
65 | 7,5А Сирена противоугонной системы |
66 | 15А Электродвигатель насоса омывателя заднего стекла |
67 | 20А Топливный насос |
68 | Резерв |
69 | 5А Многофункциональный блок управления |
70 | 5А Датчик дождя |
71 | Питание электронного кузовного оборудования |
Блок на аккумуляторе
На крышке аккумуляторной батареи должен крепится блок предохранителей в виде плавких вставок высокой мощности.
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,1,0,0,0 —>
p, blockquote 15,0,0,0,0 —>
- 100А Блок предохранителей/ реле приборной панели
- 100А Блок предохранителей/ реле приборной панели
- 100А Блок предохранителей/ реле в багажном отделении
- 100А Блок предохранителей/ реле в багажном отделении
- Генератор / стартер
Блок в салоне Opel Insignia
Он находится под панелью со стороны водителя, за перчаточным ящиком.
Схема
Обозначение
1 | 10А A22 Управление радиоприемником, K33 Дисплей информационного центра водителя (DIC) |
2 | 20А Модуль управления кузовом K9, наружное освещение |
3 | 25А Модуль управления кузовом K9 |
4 | 20А A11 Радиоприемник, P5 Блок управления зуммером |
5 | 7,5А A12 Блок управления цифровым радиоприемником, K82 Блок управления мобильным телефоном, T11 Модуль интерфейса мультимедийного проигрывателя |
6 | 20А Розетка электропитания передняя (прикуриватель) |
7 | 20А Розетка питания дополнительного оборудования |
8 | 30А Модуль управления кузовом K9, Левая фара (ближний свет, галогеновый) |
9 | 30А Модуль управления кузовом K9, Правая фара (ближний свет, галогеновый) |
10 | 30А Модуль управления кузовом K9, Дверные замки |
11 | 40А K8 Модуль управления электродвигателем вентилятора. Система отопления (вентиляции) и кондиционирования |
12 | 25А S64D Выключатель регулятора положения сиденья водитель, S65D Выключатель поясничного упора сиденья водитель |
13 | 25А Электропривод передних сидений |
14 | 7,5А X84 Диагностический разъем |
15 | 7,5А Модуль диагностики и контроля подушек безопасности K36 |
16 | 10А Центральный замок |
17 | 10А A26 Панель управления системой отопления, вентиляции и кондиционирования, K33 Блок управления системой отопления, вентиляции и кондиционирования |
18 | 30А KR104A Реле логистического режима 1 |
19 | 20А Модуль управления кузовом K9 Стоп-сигналы, фонари света |
20 | 5А K85 Модуль определения присутствия пассажиров |
21 | 10А Р16 приборная доска |
22 | 5А S39 Замок зажигания |
23 | 20А Модуль управления кузовом K9 |
24 | 20А Модуль управления кузовом K9 |
25 | 20А Замок рулевой колонки |
26 | 20А Разъем питания дополнительного оборудования |
Предохранители Опель инсигния 2009 год
Opel Insignia Ржавое ведро, что не стоит покупать
Сброс Сервиса / Service Reset — Opel Insignia 2.0cdti 2012
Opel Astra H, замена предохранителя моторчика омывателя
Замена ксеноновых ламп на Опеле через капот
https://youtube.com/watch?v=-DG9-znJbhI
Расположение предохранителей Range Rover 4,4i 2006
Замена Предохранителя прикуривателя Opel Vectra C
Монтаж блока комфорта Opel Astra G 2.mp4
Датчик температуры ОЖ «OPEL ASTRA H»
https://youtube.com/watch?v=xlK1lmS17gs
Компрессор кондиционера Опель
Проверка датчика ABS
Также смотрите:
- Потеря мощности при разгоне Пежо 308
- Чехлы на сидения Субару Импреза
- Установка решетки радиатора на Ниссан террано
- Двухдиновые автомагнитолы для Шкода рапид
- Технические характеристики автомобилей Ford fiesta
- Масло для Пежо 206 седан 2008
- Toyota RAV4 2003 дизель отзывы
- Крепление масляного фильтра Мазда 3
- Как подтянуть ручник в пежо 406 видео
- На Шевроле Авео 1.2 16v ремень грм или цепь
- Замена сцепления на Мазда 6 2004г
- Mitsubishi outlander это кроссовер или внедорожник
- Установка подкатного домкрата на Киа рио
- Самостоятельная установка кондиционера на Ниву Шевроле
- Гарантийное обслуживание Опель в 2015 году
Замена предохранителей
Если у вас отказал какой-либо электроприборы или автомобиль не заводится, то в первую очередь необходимо проверить предохранители, отвечающие за сохранность данного прибора. Маркировка нового предохранителя должна совпадать с маркировкой дефектного предохранителя.
Определение неисправного предохранителя
Перед заменой предохранителя отключите соответствующий выключатель или выключите зажигание. Дефектный предохранитель можно отличить по сгоревшей плавкой нити. Замену предохранителя следует производить только после устранения причины его выхода из строя. Некоторые цепи могут быть защищены несколькими предохранителями.
Кроме того, в блоке могут быть установлены дополнительные предохранители.
Приспособление для снятия предохранителей
Приспособление для снятия предохранителей хранится в блоке предохранителей, установленном в моторном отсеке.
Приспособление для снятия предохранителей
Наденьте приспособление на предохранитель сверху или сбоку, в зависимости от типа предохранителя, и выньте предохранитель.
Блок под капотом
Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.
Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)
Фото – схема
Обозначение предохранителей
FB1 | 50А Электрогидравлический жесткий верх HT |
FB2 | 80А Дизель (Контроллер времени накаливания) |
FB3 | 80А ЭГУР |
FB4 | 30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH |
FB5 | 80А на REC / Задний блок предохранителей |
FB6 | 80А на REC / Задний блок предохранителей |
F1 | 20А Антиблокировочная система тормозов (ABS) |
F2 | 30А Антиблокировочная система тормозов (ABS) |
F3 | 30А Система обогрева, вентиляции салона, климат-контроль (HVAC) |
F4 | 30А Система обогрева, вентиляции и кондиционирования (HVAC) |
F5 | 30/40А Вентилятор системы охлаждения 1* |
F6 | 30/40А Вентилятор системы охлаждения 2* |
F7 | 10А Омыватели стекол 20A (без REC) Центральный замок ZV |
F8 | 15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA |
F9 | 25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125) |
F10 | 7.5A На диагностический разъем DIAG |
F11 | 7.5A Приборы |
F12 | 5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV |
F13 | 15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125) |
F14 | 30А Стеклоочиститель ветрового окна |
F15 | 30А Стеклоочиститель окна двери |
F16 | 5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх |
F17 | 25А Подогрев топливного фильтра (дизельные модели) |
F18 | 25А Стартер |
F19 | 30А Электронное оборудование коробки передач |
F20 | 10А Кондиционер / Звуковой сигнал (K4_X125) |
F21 | 20А Электронное оборудование двигателя |
F22 | 7,5А Электронное оборудование двигателя |
F23 | 10А Система адаптивного света фар (AFL), регулирование угла наклона фар |
F24 | 15А Топливный насос |
F25 | 15А Электронное оборудование коробки передач |
F26 | 10А Электронное оборудование двигателя |
F27 | 5А Усилитель рулевого управления |
F28 | 5А Электронное оборудование коробки передач |
F29 | 7,5А Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic |
F30 | 10А Электронное оборудование двигателя (катушки зажигания) |
F31 | 10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56) |
F32 | 5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления |
F33 | 5А Система адаптивного света фар (AFL).Регулирование угла наклона фар |
F34 | 7,5А Блок управления модуля рулевой колонки |
F35 | 20А Информационно – развлекательная система |
F36 | 7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель |
Назначение реле
- К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
- К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
- К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
- К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
- К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
- К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
- К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
- К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
- К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
- К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
- К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
- К9 (K1_X125) Стартер (FE18, K3_X125)
- К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
- К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
- К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
- К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
- К13 (K10_X125) Топливный насос (FE24)
- К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)
Отдельные элементы реле могут находится вне основного блока, например:
- K30A Реле — вентилятор радиатора (FE5, FE6)
- K30B Реле — вентилятор радиатора (FE5, FE6)
- K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
- K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)
Блок в салоне
Он находится под панелью со стороны водителя, за перчаточным ящиком.
p, blockquote 16,0,0,0,0 —>
p, blockquote 17,0,0,0,0 —>
Схема
p, blockquote 18,0,0,0,0 —>
p, blockquote 19,0,0,0,0 —>
Обозначение
p, blockquote 20,0,0,0,0 —>
1 | 10А A22 Управление радиоприемником, K33 Дисплей информационного центра водителя (DIC) |
2 | 20А Модуль управления кузовом K9, наружное освещение |
3 | 25А Модуль управления кузовом K9 |
4 | 20А A11 Радиоприемник, P5 Блок управления зуммером |
5 | 7,5А A12 Блок управления цифровым радиоприемником, K82 Блок управления мобильным телефоном, T11 Модуль интерфейса мультимедийного проигрывателя |
6 | 20А Розетка электропитания передняя (прикуриватель) |
7 | 20А Розетка питания дополнительного оборудования |
8 | 30А Модуль управления кузовом K9, Левая фара (ближний свет, галогеновый) |
9 | 30А Модуль управления кузовом K9, Правая фара (ближний свет, галогеновый) |
10 | 30А Модуль управления кузовом K9, Дверные замки |
11 | 40А K8 Модуль управления электродвигателем вентилятора. Система отопления (вентиляции) и кондиционирования |
12 | 25А S64D Выключатель регулятора положения сиденья — водитель, S65D Выключатель поясничного упора сиденья — водитель |
13 | 25А Электропривод передних сидений |
14 | 7,5А X84 Диагностический разъем |
15 | 7,5А Модуль диагностики и контроля подушек безопасности K36 |
16 | 10А Центральный замок |
17 | 10А A26 Панель управления системой отопления, вентиляции и кондиционирования, K33 Блок управления системой отопления, вентиляции и кондиционирования |
18 | 30А KR104A Реле логистического режима 1 |
19 | 20А Модуль управления кузовом K9 Стоп-сигналы, фонари света |
20 | 5А K85 Модуль определения присутствия пассажиров |
21 | 10А Р16 приборная доска |
22 | 5А S39 Замок зажигания |
23 | 20А Модуль управления кузовом K9 |
24 | 20А Модуль управления кузовом K9 |
25 | 20А Замок рулевой колонки |
26 | 20А Разъем питания дополнительного оборудования |
Бортовой компьютер
Приборы и средства управления
Для выбора меню и функций ис‐
пользуются клавиши на комбини‐
рованном переключателе указате‐
Нажмите клавишу MENU, чтобы
выбрать Меню информации
маршрут/топл., или выберите W
на комбинированном дисплее
Меню информации маршрут/топл.
на дисплее верхнего уровняПоворачивайте маховичок для вы‐
бора одного из подменю:
■ Одометр поездки 1■ Одометр поездки 2■ Запас хода■ Средний расход топлива■ Текущий расход■ Средняя скорость■ Цифровая скорость■ Система обнаружения дорожных
Меню информации маршрут/топл.
на комбинированном дисплее
верхнего уровняПоворачивайте колесо регулятора
для выбора подменю:
Замена предохранителей
Если у вас отказал какой-либо электроприборы или автомобиль не заводится, то в первую очередь необходимо проверить предохранители, отвечающие за сохранность данного прибора. Маркировка нового предохранителя должна совпадать с маркировкой дефектного предохранителя.
Определение неисправного предохранителя
Перед заменой предохранителя отключите соответствующий выключатель или выключите зажигание. Дефектный предохранитель можно отличить по сгоревшей плавкой нити. Замену предохранителя следует производить только после устранения причины его выхода из строя. Некоторые цепи могут быть защищены несколькими предохранителями.
Кроме того, в блоке могут быть установлены дополнительные предохранители.
Приспособление для снятия предохранителей
Приспособление для снятия предохранителей хранится в блоке предохранителей, установленном в моторном отсеке.
Приспособление для снятия предохранителей
Наденьте приспособление на предохранитель сверху или сбоку, в зависимости от типа предохранителя, и выньте предохранитель.
