Предохранители и реле opel astra g, 1998 — 2004

Как продиагностировать работоспособность предохранителей?

Зачастую в автомобиле начинаются проблемы с электрическим оборудованием, а также с зажиганием. Одной из причин возникших неисправностей является выход из строя предохранителей. Однако перед тем как лезть в предохранительный блок и проверять предохранители на факт работоспособности, необходимо проверить другие возможные неисправности: возможно, проблема заключается в севшем аккумуляторе или же перегоревшей лампочке.

В настоящее время используются предохранители с прозрачным корпусом. Благодаря ему можно сразу же определить, рабочий элемент или нет. Если плавкая часть предохранителя расплавлена, то такой прибор сразу же подлежит замене. Однако на некоторых предохранителях это достаточно трудно увидеть, потому также следует воспользоваться прибором, который позволит точно определить, вышел из строя предохранитель или же нет.

При проверке работоспособности предохранителей необходимо соблюдать определенный алгоритм, который позволит существенно сэкономить время и силы:

1. Визуальный осмотр предохранителя.
2. Использование тестера и индикатора для определения работоспособности предохранителя.
3. В случае срабатывания лампочки индикатора и индикации короткого замыкания следует предохранитель поставить на место: он исправен.
4. Если же при проверке ничего не произошло, то предохранитель подлежит замене.

Проверка индикатором и тестером также осуществляется в определенной последовательности:

• Вытащить предохранитель из гнезда и очистить его контакты.
• Изучить инструкцию индикатора и тестера перед проверкой, в соответствии с инструкцией подсоединить контакты предохранителя. При появлении показателя, сообщающего о коротком замыкании, можно сделать вывод о работоспособности предохранителя. При проверке рабочего предохранителя индикатором на приборе должна загореться лампочка.
• Установить новый предохранитель на место сгоревшего. Основным условием замены является тот факт, что характеристики нового предохранителя должны соответствовать рекомендациям автопроизводителя.

Если под рукой нет специального прибора, то всегда можно загнать машину на внеплановый техосмотр. Специалисты с уверенностью смогут сказать, действительно ли нужна замена старых предохранителей.

Блок предохранителей и реле в моторном отсеке Opel Astra H

Блок предохранителей и реле в моторном отсеке Opel Astra H во всех кузовах универсал, седан, хетчбек расположен в правой части подкапотного пространства возле АКБ.

Описание и назначение предохранителей в моторном отсеке Opel Astra H

Номер предох- ранителя	Сила тока, А	Цепи, которые защищает предохранитель
F1	20	Антиблокировочная система тормозов (ABS)
F2	30	Антиблокировочная система тормозов (ABS)
F3	30	Система обогрева, вентиляции салона, климат-контроль (HVAC)
F4	30	Система обогрева, вентиляции и кондиционирования (HVAC)
F5	30 / 40	Вентилятор системы охлаждения 1*
F6	30 / 40	Вентилятор системы охлаждения 2*
F7	10	Омыватели стекол
F8	15	Звуковой сигнал
F9	25	Омыватели фар
F10		не используется
F11		не используется
F12	5	Циркуляционный насос
F13	15	Противотуманные фары
F14	30	Стеклоочиститель ветрового окна
F15	30	Стеклоочиститель окна двери задка
F16	5	Модуль управления двигателем/система Open-Start/Stop
F17	25	Подогрев топливного фильтра (дизельные модели)
F18	25	Стартер
F19	30	Электронное оборудование коробки передач
F20	10	Кондиционер
F21	20	Электронное оборудование двигателя
F22	7,5	Электронное оборудование двигателя
F23	10	Система адаптивного света фар (AFL), регулирование угла наклона фар
F24	15	Топливный насос
F25	15	Электронное оборудование коробки передач
F26	10	Электронное оборудование двигателя
F27	5	Усилитель рулевого управления
F28	5	Электронное оборудование коробки передач
F29	7,5	Электронное оборудование коробки передач. Блок управления коробкой
F30	10	Электронное оборудование двигателя
F31	10	Система адаптивного света фар (AFL).Регулирование угла наклона фар
F32	5	Сигнальная лампа неисправности тормозной системы, кондицио­нер, выключатель на педали сцепления
F33	5	Система адаптивного света фар (AFL).Регулирование угла наклона фар
F34	7,5	Блок управления модуля рулевой колонки
F35	20	Информационно-развлекательная система
F36	7,5	Мобильный телефон/радиоприемник/система Twin Audio/многофункциональный дисплей. Прикуриватель 15А при отсутствии заднего блока педохрнителей.

Описание и назначение реле в моторном отсеке Opel Astra H

К1 – Реле стартера К2 – Реле контроллера упавления двигателем ECM, главное реле зажигания (Клемма 15) К3 – Реле насос омывателей фар К5 – Реле передннего стеклоочистителя (медленно/быстро) К6 – Реле передние стеклоочистителя (включение/выключение) К7 – Насос омывателя фар. К8 – Реле подогрева топливного фильтра (дизельные модели) К10 – Реле топливного насоса К11 – Реле вентилятора системы охлаждения К12 – Реле вентилятора системы охлаждения К13 – Вентилятор радиатора К14 – Обогрев топливного фильтра (Дизель), компрессор кондиционера К15 – Реле вентиляции салона К16 – Реле противотуманных фар

Фронтера а

Блоки под капотом

Главный блок

Схема

Описание

R1	Реле габаритов
R2	Реле кондиционера
R3	Реле габаритов
R4	Реле противотуманных фар
R5	Реле фар
R6	Реле электродвигателя вентилятора отопителя
R7	Реле звукового сигнала
R8	Реле прерывистого режима работы очистителя/ омывателя лобового стекла
1	10A Передние и задние габариты-правые
2	10A Передние и задние габариты — левые
3	15A Генератор (ранние модели) – 2,8TD
4	30A Вентилятор кондиционера – правый
5	25A Омыватели фар, звуковой сигнал, система диагностики двигателя (ранние модели)
6	25A Топливный насос, система управления двигателем — 2,0/ 2,2
7	25A Электродвигатель вентилятора отопителя, электромагнитная муфта компрессора кондиционера
8	10A Передние противотуманные фары
9	15A Фара-правая, фары дополнительного освещения
10	10A Фара-левая, электродвигатель корректора фар, индикатор включения дальнего света фар
11	60A Плавкая вставка — главная
12	60A Плавкая вставка — Фары, система подачи воздуха на выпуск- 2,2
13	30A Плавкая вставка – Передние и задние габариты, предохранитель F5
14	30A Плавкая вставка — Электродвигатель вентилятора системы охлаждения

Дополнительные реле

Схема

Обозначение реле

• К6 — Кондиционер
• К25 — Реле вентилятора
• К51 — Вентилятор кондиционера
• К68 — Топливный насос
• К80 — Обогрев топливного фильтра
• К81 — Вспомогательный насос ОЖ
• К82 — Реле стартера
• К87 — Вентилятор кондиционера
• К97 — Таймер омывателя фар

Блоки в салоне

Блок предохранителей

Фото – пример исполнения

Схема

Назначение

1	10A Центральный замок
2	15А Стоп-сигналы аварийная сигнализация
3	10A Лампы освещения салона, аудиосистема
4	20А Обогреватель заднего стекла
5	10А Задние противотуманные фонари, подогреватели форсунок омывателя лобового стекла (поздние модели)
6	15A Очиститель/ омыватель лобового стекла
7	10А Индикаторы комбинации приборов, указатели поворота, обогреватель зеркал заднего вида на дверях, зуммер предупреждения об оставленных включенными лампах
8	15A Подогреватели передних сидений, люк (ранние модели)
9	15A Система зажигания, электродвигатель вентилятора системы охлаждения — 2,0/2,2
10	10A Очиститель/ омыватель заднего стекла
11	30A Электродвигатель привода стеклоподъемника левой двери, люк (поздние модели)
12	30A Электродвигатель привода стеклоподъемника правой двери
13	15A Выключатели электропривода стеклоподъемников, прикуриватель
14	10A ABS

Блок реле

Он крепится к стойке, справа у ног переднего пассажира, под обшивкой.

Тут могут находится следующие реле:

• Реле-прерыватель указателей поворота
• Блок управления центральным замком
• Реле обогревателя заднего стекла
• Реле электронного блока управления двигателем (2,0/2,2)
• Зуммер предупреждения об оставленных включенными фары
• Реле задних противотуманных фонарей
• Реле обогревателя зеркал заднего вида

Предохранители и реле — проверка и снятие Opel Astra F

Основные предохранители расположены в коробке плавких предохранителей в нижней части приборной панели со стороны водителя под снимаемой крышкой.

На некоторых моделях установлены дополнительные предохранители во второй коробке предохранителей, установленной на перегородке моторного отделения.

Цепи, имеющие различные предохранители, отмечены на внутренней стороне крышки.

Сгоревший предохранитель можно распознать по расплавленному или разорванному проводу.

При замене предохранителя убедитесь, что соответствующая цепь отключена.

Выньте коробку предохранителей и удалите соответствующий предохранитель.

Перед заменой сгоревшего предохранителя постарайтесь найти причину неполадки и всегда ставьте новый предохранитель, рассчитанный на соответствующую силу тока.

Предохранители имеют свой цветовой код (см. спецификацию).

• Красный 10 А
• Желтый 20 А
• Синий 15 А
• Зеленый 30 А

Основные реле расположены в коробке плавких предохранителей, над предохранителями (рис. 12.11. 12.12).

Блок в багажном отсеке

Он находится слева, под защитной крышкой.

Схема

Назначение

1	40А K101 Модуль управления интерфейсом прицепа
2	30А X88 Разъём жгута проводов прицепа
3	Система помощи при парковке
4	Не используется
5	Не используется
6	Не используется
7	10А K29 Блок управления обогревом сиденья, K104P Блок управления поясничным упором сиденья – пассажир
8	Не используется
9	Не используется
10	5А Модуль управления кузовом K9
11	10А K65 Модуль индикатора давления воздуха в шинах, K68 Преобразователь световой сигнализации прицепа
12	Не используется
13	20А X88 Разъём жгута проводов прицепа
14	Не используется
15	7,5А S52 Выключатель наружного зеркала заднего вида, S79D Выключатель стекло подъемника – водителя
16	5А A10 Внутреннее зеркало заднего вида
17	Не используется
18	Не используется
19	10А K32 Блок управления подогревом рулевого колеса
20	20А K61 Модуль управления потолочным люком
21	25А K29 Модуль управления подогревателем сиденья
22	Не используется
23	Не используется
24	Не используется
25	Не используется
26	Не используется
27	Не используется
28	Не используется
29	Не используется
30	Не используется
31	30А T3 Усилитель звуковых сигналов (акустическая система)
32	10А K19 Модуль управления подвеской

Расположение и электросхема

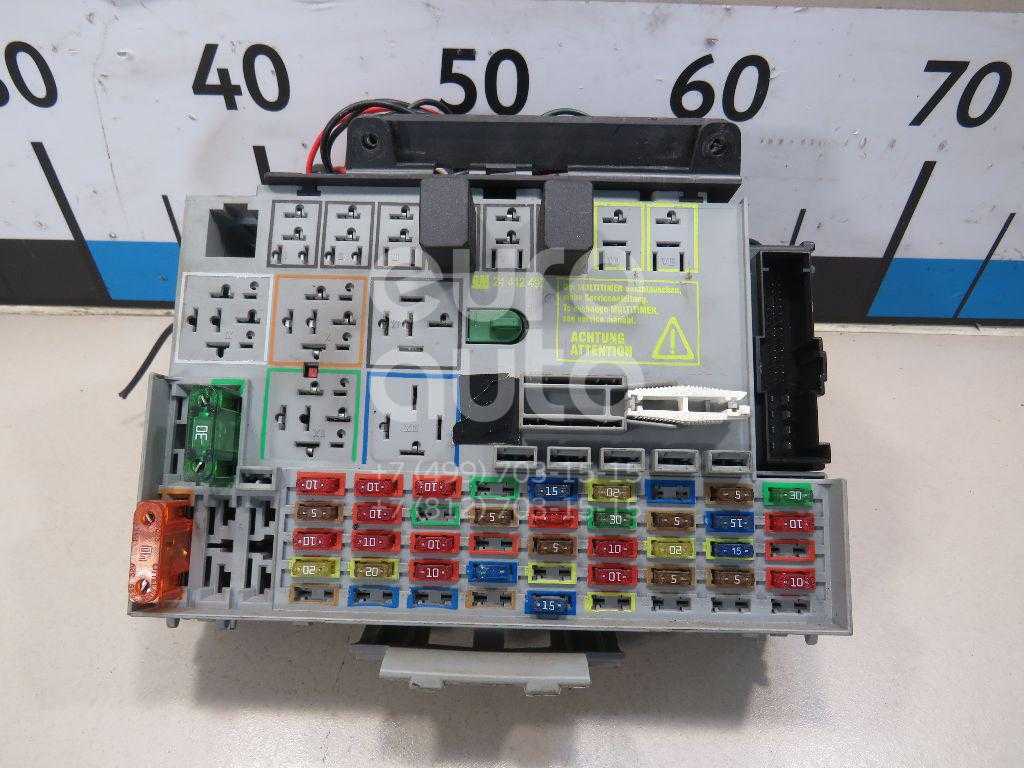

Предохранители автомобиля Опель Астра G располагаются в отдельных монтажных блоках электросистемы, которые установлены в панели приборов и отсеке для двигателя. В последнем блоке размещены плавкие вставки и механизмы реле для наиболее нагруженных по силе тока электрических цепей. Такое положение предохранительных элементов позволяет обеспечить надежную работу электрики автомобиля. Оба блока в машинах до 2001 и более поздних годов выпуска имеют различия по местоположению компонентов. Обозначение предохранителей и реле нанесено на электросхеме, находящейся на задней крышке салонного блока.

Схема установки элементов в блоке салона

На машинах Астра выпуска 1998, 1999 и 2000 года в левой части блока, расположенного под капотом, находятся гнезда F1-F5 для более мощных предохранителей. Правее — два ряда вертикально установленных плавких вставок с маркировкой F6-F23 и F24-F41. Над гнездами предохранителей имеются штатные места для запасных деталей и пластиковых щипцов, которые используются при замене деталей. В этом же блоке имеются еще восемь плавких вставок, которые одинаковы для всех машин Opel Astra G и расположенных вертикально в ряд.

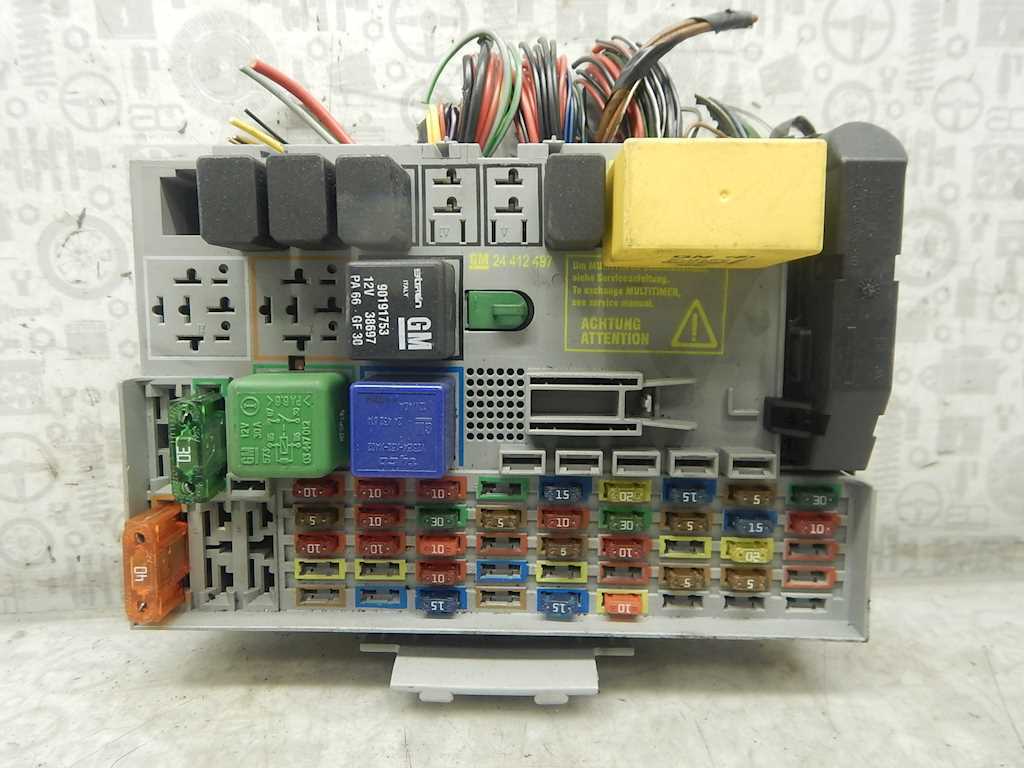

В монтажном блоке, находящемся в салоне, установлены предохранители и реле. Предохранители рассчитаны на силу тока от 7,5 до 40 Ампер и расположены в два ряда нижней части блока.

Расшифровка предохранителей

Полное описание предохранителей Опель Астра G приведено в таблицах на фото.

Предназначение восьми плавких вставок в блоке под капотом машины следующее (сверху вниз, на примере автомобиля 2003 года):

• 1 (60 А) — цепи замка включения зажигания;
• 2 (60 А) — общая защита блока предохранителей в салоне, механизм управления двигателем;
• 3 (60 А) — реле в приборной панели автомобиля;
• 4 (40 А) — защита электродвигателей системы охлаждения и кондиционирования от короткого замыкания;
• 5 (60 А) — блок ABS;
• 6 (30 А) — цепи блоков управления двигателем (бензонасос, система впрыска, зажигания и др.);
• 7 (80 А) — усилитель рулевого управления;
• 8 (40 А) — защита электродвигателей системы охлаждения и кондиционирования от короткого замыкания (только на машинах с кондиционером).

Тип и назначение реле

Расшифровка реле монтажного блока раннего образца следующая:

• 1 — кодировочный разъем;
• 2 — реле звукового сигнала;
• 3 — включение дальнего света;
• 4 — реле активации заднего дворника;
• 5 — обогрев зеркал;
• 6 — включение передних противотуманных фар;
• 7 — активация задней противотуманной лампы;
• 8 — правые указатели поворота;
• 9 — левые указатели поворота;
• 10 — реле встроенного телефона;
• 11 — резерв;
• 12 — реле активации передних стеклоочистителей;
• 13 — резерв;
• 14 — подача питания на обогрев заднего стекла.

Реле поворотников может быть выполнено в общем корпусе или отдельными деталями.

На видео от kivalssl1 показана установка реле блока «комфорта» в монтажный блок Астра G.

На моделях 2001, 2002, 2003, 2004 и следующих годов выпуска немного изменилось назначение реле. Добавилось реле 11, отвечающее за передачу сигналов от датчиков вращения колес и реле 13 — для освещения салона. Сбоку в монтажный блок вставляется устройство «комфорта», обозначенное на схеме цифрой 15.

Ниже приведено обозначение еще нескольких реле в блоке моторного отсека.

Номер реле	Обозначение
E1	Активация муфты кондиционера (при наличии)
E2	Включение вентиляторов (опционально, в зависимости от года выпуска и комплектации машины)
E3	Аналогично E2
E4	Блоки управления работой силовой установки
E5	Резерв
E6	Аналогично E2
E7	Подача омывающей жидкости на передние фары (опция)
E8	Резерв

Это интересно: Воздушный фильтр на Газель: где находится и как заменить

Предохранительный блок моторного отсека

Он отвечает за надежную работу некоторого электрооборудования, расположенного под капотом автомобиля. БП содержит всего 8 защитных вставок. Найти его очень легко – блок расположен на стороне водителя на поверхности. Поэтому, проблем с заменой устройства не возникает.

Если сработала защита на этих вставках (перегорели предохранители), значит, неисправны основное электрическое оборудование автомобиля

БП моторного отсека обеспечивает работоспособность следующих узлов:

• лампы дальнего света фар;
• противотуманные огни спереди и сзади автомобиля;
• очиститель заднего и лобового стекла;
• обогрев боковых наружных зеркал;
• звуковой сигнал.

Блок под капотом

Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.

Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)

Фото – схема

Обозначение предохранителей

FB1	50А Электрогидравлический жесткий верх HT
FB2	80А Дизель (Контроллер времени накаливания)
FB3	80А ЭГУР
FB4	30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH
FB5	80А на REC / Задний блок предохранителей
FB6	80А на REC / Задний блок предохранителей
F1	20А Антиблокировочная система тормозов (ABS)
F2	30А Антиблокировочная система тормозов (ABS)
F3	30А Система обогрева, вентиляции салона, климат-контроль (HVAC)
F4	30А Система обогрева, вентиляции и кондиционирования (HVAC)
F5	30/40А Вентилятор системы охлаждения 1*
F6	30/40А Вентилятор системы охлаждения 2*
F7	10А Омыватели стекол 20A (без REC) Центральный замок ZV
F8	15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA
F9	25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125)
F10	7.5A На диагностический разъем DIAG
F11	7.5A Приборы
F12	5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV
F13	15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125)
F14	30А Стеклоочиститель ветрового окна
F15	30А Стеклоочиститель окна двери
F16	5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх
F17	25А Подогрев топливного фильтра (дизельные модели)
F18	25А Стартер
F19	30А Электронное оборудование коробки передач
F20	10А Кондиционер /  Звуковой сигнал (K4_X125)
F21	20А Электронное оборудование двигателя
F22	7,5А Электронное оборудование двигателя
F23	10А Система адаптивного света фар (AFL), регулирование угла наклона фар
F24	15А Топливный насос
F25	15А Электронное оборудование коробки передач
F26	10А Электронное оборудование двигателя
F27	5А Усилитель рулевого управления
F28	5А Электронное оборудование коробки передач
F29	7,5А Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic
F30	10А Электронное оборудование двигателя (катушки зажигания)
F31	10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56)
F32	5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления
F33	5А Система адаптивного света фар (AFL).Регулирование угла наклона фар
F34	7,5А Блок управления модуля рулевой колонки
F35	20А Информационно – развлекательная система
F36	7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель

Назначение реле

• К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
• К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
• К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
• К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
• К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
• К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
• К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
• К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
• К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
• К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
• К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
• К9 (K1_X125) Стартер (FE18, K3_X125)
• К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
• К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
• К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
• К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
• К13 (K10_X125) Топливный насос (FE24)
• К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)

Отдельные элементы реле могут находится вне основного блока, например:

• K30A Реле — вентилятор радиатора (FE5, FE6)
• K30B Реле — вентилятор радиатора (FE5, FE6)
• K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
• K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)

Опель Астра J Предохранитель Прикуривателя Где Находится

Как поменять предохранитель прикуривателя на Опель Астра H

Почему-либо выгорание предохранителя прикуривателя на Опель Astra H — нередкое явление. Мы подготовили пошаговое управление по его смене.

Шаг 1. Ищем люк в багажнике

• Сначала нужно отыскать люк блока предохранителей в багажнике. Обычно он смотрится так:
• Люк предохранителей в автомобиле Опель Астра H обычно смотрится так:
• Если Ваш люк снаружи отличается от изображенного на картинке, означает у Вас редчайшая комплектация, такое бывает, ничего экстравагантного, не надо паниковать.

Шаг 2.7. Определяем тип блока предохранителей

Сейчас нам необходимо осознать, каким монтажным блоком предохранителей вооружена Ваша Астра

Существует, что большая часть автомобилей этой марки оснащалось «полным монтажным блоком», увы некие машины, в особенности базисной комплектации, оснащались «простым монтажным блоком».

Обычный монтажным блок существенно меньше по размеру и очень изредка встречается. Увы бывает же всякое.

Вот так смотрится «полный монтажный блок» предохранителей:

Вот так смотрится «простой монтажный блок» предохранителей:

Шаг 3. Смена предохранителя прикуривателя

Если у Вас обычный блок монтажный (это бывает ОЧЕНЬ Изредка), то Для вас можно смело закрывать багажник, в персональном компьютере подходящего Для вас предохранителя нет. Открывайте капот и меняйте предохранитель FЕ36, номиналом 7,5A (если накрылась подсветка прикуривателя, сможете поменять и её — FЕ33, 5A). Увы, как мы уже писали выше, это большая уникальность.

Описание блока предохранителей

в багажнике универсалаастра J на всех веб-сайтах с одной и тойже фото.

Как поменять предохранитель прикуривателя на Опель Астра Н / Опель Astra H

Перегорание предохранителя прикуривателя

на Опель Астра Н. частая неисправность.

В том случае у Вас обычный полный блок монтажный в багажнике, то Требуется поменять предохранитель FR29, номиналом 15A (FR18, 5A — подсветка):

Что делать, если залип прикуриватель?

В большинстве случаев это происходит по той причине, что перегорел предохранитель. Просто поменяйте его и предохранитель выстрелит назад.

Заместо того, чтоб поменять весь прикуриватель, купите разветвитель на 3.5 гнезда и вставьте в прикуриватель

его.

Что делать если насос для колес очень мощнейший и по причине него сгорает предохранитель?

Заместо того, чтоб брать новый насос, лучше отрежьте вилку прикуривателя и припаяйте парочку крокодилов для батареи аккумуляторной. Подсоединяйте насос прямо к аккуму.

Где в багажнике Опель Astra H находится розетка?

Розетка в багажнике находится на правой стене багажника, но конечно она не во всех комплектациях. Тем у кого она встречаются подфартило — Можно без проблем подключать к ней пылесос в свое время очистки багажника или авто холодильник в долгих поездках.

Предохранители и реле под капотом

Основной блок

В моторном отсеке блок находится с левой стороны под защитной крышкой.

Фотография

Схема

Назначение

Блок защиты цепи силового питания (777)
1A	Резерв
1B	70A Монтажный блок предохранителей салона, Блок предпускового подогрева
1C	60A Реле погружных подогревателей 1 и 4
1D	60A Реле погружных подогревателей 2 и 3
1E	Резерв
1F	60A Вентилятор системы охлаждения – реле
Блок защиты цепи двигателя (1834)
1	25A ЭБУ системы впрыска
2	15A Цепь питания системы двигателя
3	10A Электромагнитная муфта компрессора кондиционера
4	20A Реле подогрева топлива
Блок защиты цепей силового питания (1841)
2A	60A Блок предохранителей в салоне, Реле потребителей электроэнергии 1
2B	Резерв
2C	60A Реле 1 и 2 “+” после замка зажигания, Реле дополнительного отопителя салона
2D	60A Блок предохранителей салона, Охранная сигнализация
2E	Резерв
2F	40A Электро вентилятор отопителя и кондиционера

Наличие тех или иных элементов зависит от комплектации автомобиля.

Описание блока предохранителей в Опель Астра

Основная масса цепей электропитания оборудования защищают предохранители Опель Астра J. Такие узла, как фары, моторчики электровентиляторов, электронасосы и остальные более мощные потребители электроэнергии подключаются посредством реле. Все элементы защиты электрооборудования находятся в специальных блоках, находящиеся в багажном отделении Opel Astra слева, в подкапотном пространстве рядом с аккумулятором и под приборной панелью слева.

Любой автолюбитель должен уметь не только самостоятельно разобраться в электросхеме, но и при необходимости самостоятельно заменить предохранитель.

Расположение и электросхема

Нужно сказать, что разработчики позаботились о том, чтобы автовладелец без особых проблем смог проверить и при необходимости заменить перегоревший электропредохранитель или реле. Для этого все реле и предохранители расположены в трех легкодоступных блоках.

В багажном отделение

Схема электропредохранителей в багажном отделении

Предохранители в багажном отделении Opel Astra и защищаемые ими узлы:

• 1 – прицеп;
• 2 – гнездо прицепа;
• 3 – парктроник;
• 8 – сигнализация;
• 11 – разъем прицепа;
• 19 – обогреватель руля;
• 20 – люк;
• 21 – подогрев сидений;
• 31 – звуковая система;
• 32 – система, предупреждающая о пересечении разделяющей полосы движения.

Моторный отсек

Схема электропредохранителей в моторном отсеке

Предохранители подкапотного узла Opel Astra и защищаемые ими узлы:

• 1 – управления мотором;
• 2 – кислородный датчик;
• 3 – впрыск горючего, зажигание;
• 4 – впрыск горючего, зажигание;
• 6 – подогрев зеркал;
• 7 – электрорегулятор вентилятора;
• 8 – кислородный датчик;
• 9 – заднее стекло;
• 10 – аккумулятор;
• 11 – ручка открытия багажного отделения;
• 12 – адаптивное освещения;
• 14 – задний стеклоочиститель;
• 15 – мотор;
• 16 – стартер;
• 17 – управления КПП;
• 18 – задний стеклообогреватель;
• 19 – стеклоподъемник передних стекол;
• 20 – стеклоподъемник задних стекол;
• 21 – ABS;
• 22 – дальний свет левой фары;
• 23 – фараомыватель;
• 24 – правый ксеноновый ближний свет;
• 25 – левый ксеноновый ближний свет;
• 26 – противотуманки;
• 27 – нагревание дизтоплива;
• 29 – электротормоз стоянки;
• 30 – ABS;
• 32 – подушка безопасности;
• 33 – адаптивные фары;
• 35 – электростеклоподъемники;
• 37 – электрический магнитный клапан пробуксовки адсорбера;
• 38 – насос (вакуумный);
• 39 – устройство управления системой подачи горючего;
• 40 – омыватель переднего и заднего стекла;
• 41 – дальний свет левой фары;
• 42 – электровентилятор радиатора охлаждающей системы мотора;
• 43 – электроочиститель лобового стекла;
• 45 – электровентилятор охлаждения мотора;
• 47 – звуковой сигнал;
• 48 – электровентилятор радиатора мотора;
• 49 – автотопливный насос;
• 50 – автокорректор света фар;
• 51 – дроссели;
• 52 – обогрев газов картера;
• 53 – управления КПП и мотора;
• 54 – контроль электрической проводки;

Под приборной панелью

Схема электропредохранителей под приборной панелью

Предохранители блока в салоне Opel Astra и защищаемые ими узлы:

• 1 – монитор;
• 2 – наружный свет;
• 3 – наружный свет;
• 4 – аудиосистема;
• 5 – информационная система;
• 6 – передняя розетка электрического питания;
• 7 – задняя розетка электрического питания;
• 8 – ближний свет левой фары (галогеновый);
• 9 – ближний свет правой фары (галогеновый) ;
• 10 – замки;
• 11 – узлы отопления, вентилятора и кондиционера;
• 14 – разъем диагностики;
• 15 – подушка безопасности;
• 17 – электрокондиционер;
• 19 – стопы, свет заднего хода, салонное освещение;
• 21 – оборудование;
• 22 – электровыключатель зажигания;
• 23 – управление электрическим оборудованием кузова;
• 24 – управления электрическим оборудованием кузова.

Багажное отделение

Монтажный блок Opel Astra, находящийся в багажнике, расположен в легкодоступном месте, и для того, чтобы добраться до него, не нужно демонтировать какие-либо узлы или части. Чтобы его открыть, нужно на 90 градусов повернуть фиксатор люка и откинуть его вниз. Далее по схеме находим необходимый нам электропредохранитель и проводим его замену. Закрываем люк и фиксируем его защелкой.
