Предохранители peugeot 107 (pn / pm), 2005 — 2015

Пежо 107 схема реле

Пежо 107. Руководство — часть 18

Практические советы по эксплуатации и обслуживанию

* Предохранители расположены за панелью приборов. Для их замены обратитесь в сервисную сеть PEUGEOT или в специализированный техцентр.

Номинальный ток, A

Фонари стоп-сигнала, ABS, коробка передач 2 Tronic

Центральный замок, дистанционное управление

Обогрев заднего стекла

Задние фонари, подсветка номерного знака, панель приборов, дисплей, корректор фар, ходовые огни на светодиодах LED, стояночные огни

Коробка передач 2 Tronic, задний противотуманный фонарь, система ESP, ходовые огни на светодиодах LED, панель приборов, тахометр

Системы ABS/ESP, усилитель рулевого управления, вентилятор системы охлаждения двигателя

Фонарь заднего хода, центральный замок, электрические стеклоподъемники, обогрев заднего стекла, спидометр, кондиционер воздуха, отопление салона, тахометр, дистанционное управление

Очиститель и омыватель ветрового и заднего стекол

Автомагнитола, розетка на 12 В (не более 120 Вт)

Обогрев заднего стекла, система ABS, вентилятор системы охлаждения двигателя, очиститель и омыватель ветрового и заднего стекол, усилитель рулевого управления, центральный замок, кондиционер воздуха,отопление салона, электрические стеклоподъемники, спидометр, тахометр, фонарь заднего хода

Подушка безопасности, система впрыска топлива, коробка передач 2 Tronic, панель приборов, тахометр, ходовые огни на светодиодах LED

Кондиционер воздуха, отопление салона

Автомагнитола, розетка на 12 В, очиститель и омыватель ветрового и заднего стекол, усилитель рулевого управления, системы ABS/ESP, вентилятор системы охлаждения двигателя

Источник статьи: http://zinref.ru/avtomobili/Peugeot/030_00_00_peugeot-107_manual/018.htm

Инструкция по эксплуатации

Больше информации про ремонт и обслуживание пежо 107 можете узнать в инструкции по эксплуатации: «скачать» .

Блоки электрических предохранителей в приборной панели

Они расположены с обеих сторон панели управления под обшивкой.

• Если понадобится, разблокируйте рулевую колонку ключом.

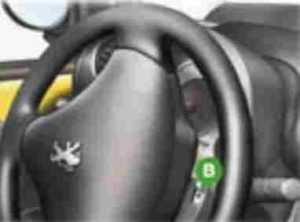

• Поверните рулевое колесо влево и выньте винт B.

Поверните рулевое колесо вправо и выньте винт C.

На тахометре частично отверните винт D, расположенный сзади.

Приподнимите обшивку панели управления и тахометра, если необходимо, чтобы получить доступ к блокам предохранителей, расположенным с левой и правой сторон панели.

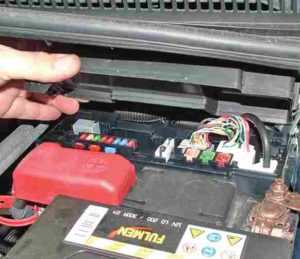

Электрические предохранители в моторном отсеке

Снимите с крышки фиксатор, нажав вправо на выступ E, чтобы получить доступ к предохранителям.

Пинцет A и запасные предохранители B расположены в передней части блока.

После замены предохранителя аккуратно и плотно закройте крышку.

Пежо 107. Руководство — часть 18

Практические советы по эксплуатации и обслуживанию

* Предохранители расположены за панелью приборов. Для их замены обратитесь в сервисную сеть PEUGEOT или в специализированный техцентр.

Номинальный ток, A

Фонари стоп-сигнала, ABS, коробка передач 2 Tronic

Центральный замок, дистанционное управление

Обогрев заднего стекла

Задние фонари, подсветка номерного знака, панель приборов, дисплей, корректор фар, ходовые огни на светодиодах LED, стояночные огни

Коробка передач 2 Tronic, задний противотуманный фонарь, система ESP, ходовые огни на светодиодах LED, панель приборов, тахометр

Системы ABS/ESP, усилитель рулевого управления, вентилятор системы охлаждения двигателя

Фонарь заднего хода, центральный замок, электрические стеклоподъемники, обогрев заднего стекла, спидометр, кондиционер воздуха, отопление салона, тахометр, дистанционное управление

Очиститель и омыватель ветрового и заднего стекол

Автомагнитола, розетка на 12 В (не более 120 Вт)

Обогрев заднего стекла, система ABS, вентилятор системы охлаждения двигателя, очиститель и омыватель ветрового и заднего стекол, усилитель рулевого управления, центральный замок, кондиционер воздуха,отопление салона, электрические стеклоподъемники, спидометр, тахометр, фонарь заднего хода

Подушка безопасности, система впрыска топлива, коробка передач 2 Tronic, панель приборов, тахометр, ходовые огни на светодиодах LED

Кондиционер воздуха, отопление салона

Автомагнитола, розетка на 12 В, очиститель и омыватель ветрового и заднего стекол, усилитель рулевого управления, системы ABS/ESP, вентилятор системы охлаждения двигателя

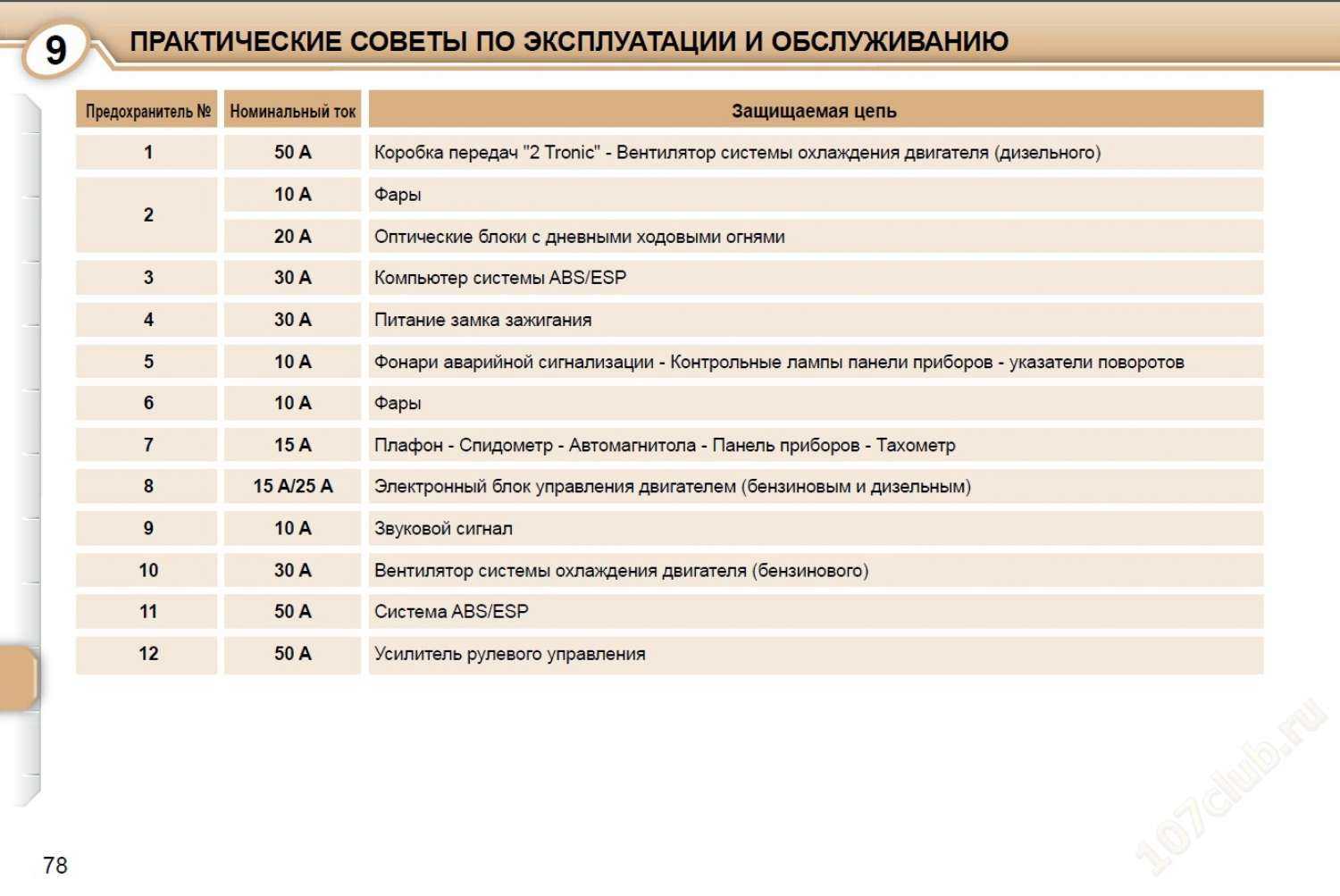

Блок предохранителей под капотом

Он расположен рядом с аккумуляторной батарей и закрыт защитной крышкой.

Общая схема

Обозначение схемы

1. 50 A Коробка передач SensoDrive Вентилятор системы охлаждения двигателя (дизельного)
2. 10 A Фары / 20 A Оптические блоки с дневными ходовыми огнями
3. 30 A Компьютер системы ABS/ESP
4. 30 A Питание замка зажигания
5. 10 A Фонари аварийной сигнализации Контрольные лампы панели приборов указатели поворотов
6. 10 A Фары
7. 15 A Плафон Спидометр Автомагнитола Панель приборов Тахометр
8. 15 A/25 A Электронный блок управления двигателем (бензиновым и дизельным)
9. 10 A Звуковой сигнал
10. 30 A Вентилятор системы охлаждения двигателя (бензинового)
11. 50 A Система ABS/ESP
12. 50 A Усилитель рулевого управления

Возможное иное количество элементов данного блока в зависимости от комплектации и года выпуска вашего peugeot 107.

Предохранители в салоне пежо 107

Он состоит из двух частей и располагается по обоим сторонам спидометра.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

Для того что бы снять защитный кожух, необходимо открутить 3 винта. Для этого надо будет по выворачивать руль в разные стороны.

p, blockquote 5,0,1,0,0 —>

p, blockquote 6,0,0,0,0 —>

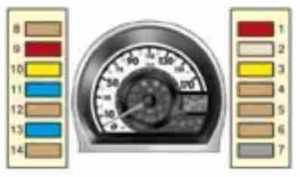

Общая схема будет выглядеть так:

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

Описание предохранителей

p, blockquote 9,0,0,0,0 —>

1. 10 A Фонари стоп-сигнала — ABS — Коробка передач «SensoDrive»
2. 25 A Центральный замок
3. 20 A Обогрев заднего стекла
4. 7,5 A Задний фонарь — Подсветка номерного знака — Панель приборов — Дисплей
5. 7,5 A Диагностический разъем
6. 7,5 A Задний противотуманный фонарь — Панель приборов — Коробка передач «SensoDrive» — Не используется
7. Не используется
8. 7,5 A ABS — Усилитель рулевого управления — Кондиционер воздуха — Вентилятор системы охлаждения двигателя
9. 10 A Задние фонари — Центральный замок — Электрические стеклоподъемники — Обогрев заднего стекла — Спидометр — Кондиционер воздуха — Отопление салона — Тахометр
10. 20 A Стеклоочистители ветрового и заднего стекол
11. 15 A Автомагнитола — Электронная противоугонная система — Розетка на 12 В (не более 120 Вт)
12. 7,5 A Обогрев заднего стекла — ABS — Вентилятор системы охлаждения двигателя — Очистители ветрового и заднего стекол — Усилитель рулевого управления — Центральный замок — Кондиционер воздуха — Электрические стеклоподъемники — Спидометр — Тахометр
13. 15 A Подушка безопасности — Электронный блок управления двигателем — Электронная противоугонная система — Коробка передач «SensoDrive» — Панель приборов
14. 7,5 A Кондиционер воздуха

p, blockquote 10,1,0,0,0 —>

Остальные предохранители и реле будут расположены за панелью приборов.

p, blockquote 12,0,0,0,0 —>

1. 40 A Аксессуары — Обогрев стекол — ABS — Реле вентилятора системы охлаждения двигателя — Очистители ветрового и заднего стекол
2. 30 A Стеклоподъемники
3. 40 A Отопление — Кондиционер воздуха

Блок предохранителей под капотом

Он расположен рядом с аккумуляторной батарей и закрыт защитной крышкой.

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Общая схема

p, blockquote 15,0,0,1,0 —>

p, blockquote 16,0,0,0,0 —>

Обозначение схемы

p, blockquote 18,0,0,0,0 —>

1. 50 A Коробка передач «SensoDrive» — Вентилятор системы охлаждения двигателя (дизельного)
2. 10 A Фары / 20 A Оптические блоки с дневными ходовыми огнями
3. 30 A Компьютер системы ABS/ESP
4. 30 A Питание замка зажигания
5. 10 A Фонари аварийной сигнализации — Контрольные лампы панели приборов — указатели поворотов
6. 10 A Фары
7. 15 A Плафон — Спидометр — Автомагнитола — Панель приборов — Тахометр
8. 15 A/25 A Электронный блок управления двигателем (бензиновым и дизельным)
9. 10 A Звуковой сигнал
10. 30 A Вентилятор системы охлаждения двигателя (бензинового)
11. 50 A Система ABS/ESP
12. 50 A Усилитель рулевого управления

Возможное иное количество элементов данного блока в зависимости от комплектации и года выпуска вашего peugeot 107.

p, blockquote 19,0,0,0,0 —>

Предохранители под капотом Пежо 807

Монтажный блок в моторном отсеке расположен возле расширительного бачка.

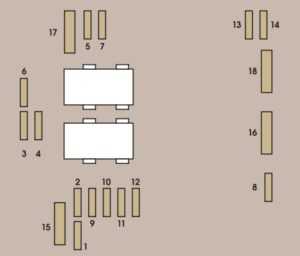

Схема блока предохранителей под капотом Пежо 807

Описание (Вариант 1)

1. 10 A Выключатель фонаря заднего хода механической коробки, ксеноновые фары, реле группы вентиляторов системы охлаждения, датчик уровня охлаждающей жидкости, подогрев масла или блок цепи питания свечей накаливания (на дизельных версиях), датчик скорости или датчик расхода воздуха (на дизельных версиях).
2. 15 A Топливный электронасос, электроклапаны системы рециркуляции отработавших газов и блока регулирования давления турбонаддува (на дизельных версиях).
3. 10 A Электронный блок АБС или ESP.
4. 10 A Цепь электропитания от замка зажигания интеллектуального коммутаторного блока двигателя.
5. 10 A Не используется или блок форсунки сажевого фильтра, электронный блок системы сажевого фильтра (на дизельных версиях).
6. 15 A Передние противотуманные фары.
7. 20 A Электродвигатель насоса омывателя фар.
8. 20 A Цепь электропитания компьютера впрыска через интеллектуальный коммутационный блок, реле группы электровентиляторов системы охлаждения (на дизельных версиях), электроклапаны системы регулирования давления топлива в системе топливоподачи и системы рециркуляции отработавших газов (на дизельных версиях).
9. 15 A Левая фара ближнего света, регулятор фар.
10. 15 A Правая фара ближнего света.
11. 10 A Левая фара дальнего света.
12. 10 A Правая фара дальнего света.
13. 15 A Звуковой сигнал.
14. 10 A Электродвигатели насосов омывателей ветрового и заднего стекол.
15. 30 A Кислородный датчик, цепь электропитания инжекторов, электроклапаны абсорбера, электроклапан системы распределения и рециркуляции отработавших газов (на бензиновых версиях), ТНВД (на дизельных версиях).
16. 30 A Не используется, или электроклапан регулирования давления наддува (на бензиновых версиях).
17. 30 A Реле очистителя ветрового стекла.
18. 40 A Вспомогательные электродвигатели системы вентиляции.

Описание (Вариант 2)

• 1 20А ЭБУ двигателя, системы топливо- и воздухоснабжения двигателя, вентилятор системы охлаждения двигателя.
• 2 15А Звуковой сигнал.
• 3 10А Насос омывателей ветрового и заднего стекол.
• 4 20А Насос омывателя фар.
• 5 15А Устройство системы топливоподачи.
• 6 10А Усилитель рулевого управления, второй датчик стоп-сигнала, ЭБУ автоматической коробки передач, датчик расхода воздуха, автоматический корректор ксеноновых фар.
• 7 10А Тормозная система (с системами ABS/ESP).
• 8 20А Выключатель стартера.
• 9 10А Главный датчик стоп-сигнала.
• 10 30А Системы топливо- и воздухоснабжения двигателя, системы снижения токсичности отработавших газов.
• 11 40А Управление микроклиматом в передней части салона.
• 12 30А Очиститель ветрового стекла.
• 13 40А Интеллектуальный коммутационный блок.
• 14 30А Не используется.
• 15 30А Выключатель блокировки/ снятия блокировки/ суперблокировки системы безопасной перевозки детей.

Предохранители в салоне Peugeot 107

Он состоит из двух частей и располагается по обоим сторонам спидометра.

Для того что бы снять защитный кожух, необходимо открутить 3 винта. Для этого надо будет по выворачивать руль в разные стороны.

Общая схема будет выглядеть так:

Описание предохранителей

1. 10 A Фонари стоп-сигнала ABS Коробка передач SensoDrive
2. 25 A Центральный замок
3. 20 A Обогрев заднего стекла
4. 7,5 A Задний фонарь Подсветка номерного знака Панель приборов Дисплей
5. 7,5 A Диагностический разъем
6. 7,5 A Задний противотуманный фонарь Панель приборов Коробка передач SensoDrive Не используется
7. Не используется
8. 7,5 A ABS Усилитель рулевого управления Кондиционер воздуха Вентилятор системы охлаждения двигателя
9. 10 A Задние фонари Центральный замок Электрические стеклоподъемники Обогрев заднего стекла Спидометр Кондиционер воздуха Отопление салона Тахометр
10. 20 A Стеклоочистители ветрового и заднего стекол
11. 15 A Автомагнитола Электронная противоугонная система Розетка на 12 В (не более 120 Вт)
12. 7,5 A Обогрев заднего стекла ABS Вентилятор системы охлаждения двигателя Очистители ветрового и заднего стекол Усилитель рулевого управления Центральный замок Кондиционер воздуха Электрические стеклоподъемники Спидометр Тахометр
13. 15 A Подушка безопасности Электронный блок управления двигателем Электронная противоугонная система Коробка передач SensoDrive Панель приборов
14. 7,5 A Кондиционер воздуха

Остальные предохранители и реле будут расположены за панелью приборов.

1. 40 A Аксессуары Обогрев стекол ABS Реле вентилятора системы охлаждения двигателя Очистители ветрового и заднего стекол
2. 30 A Стеклоподъемники
3. 40 A Отопление Кондиционер воздуха

Блок с предохранителями в салоне

Он расположен под панелью приборов с левой стороны. Что получить доступ надо снять с фиксаторов крышку, потянув за её верхнюю часть и только потом полностью достать.

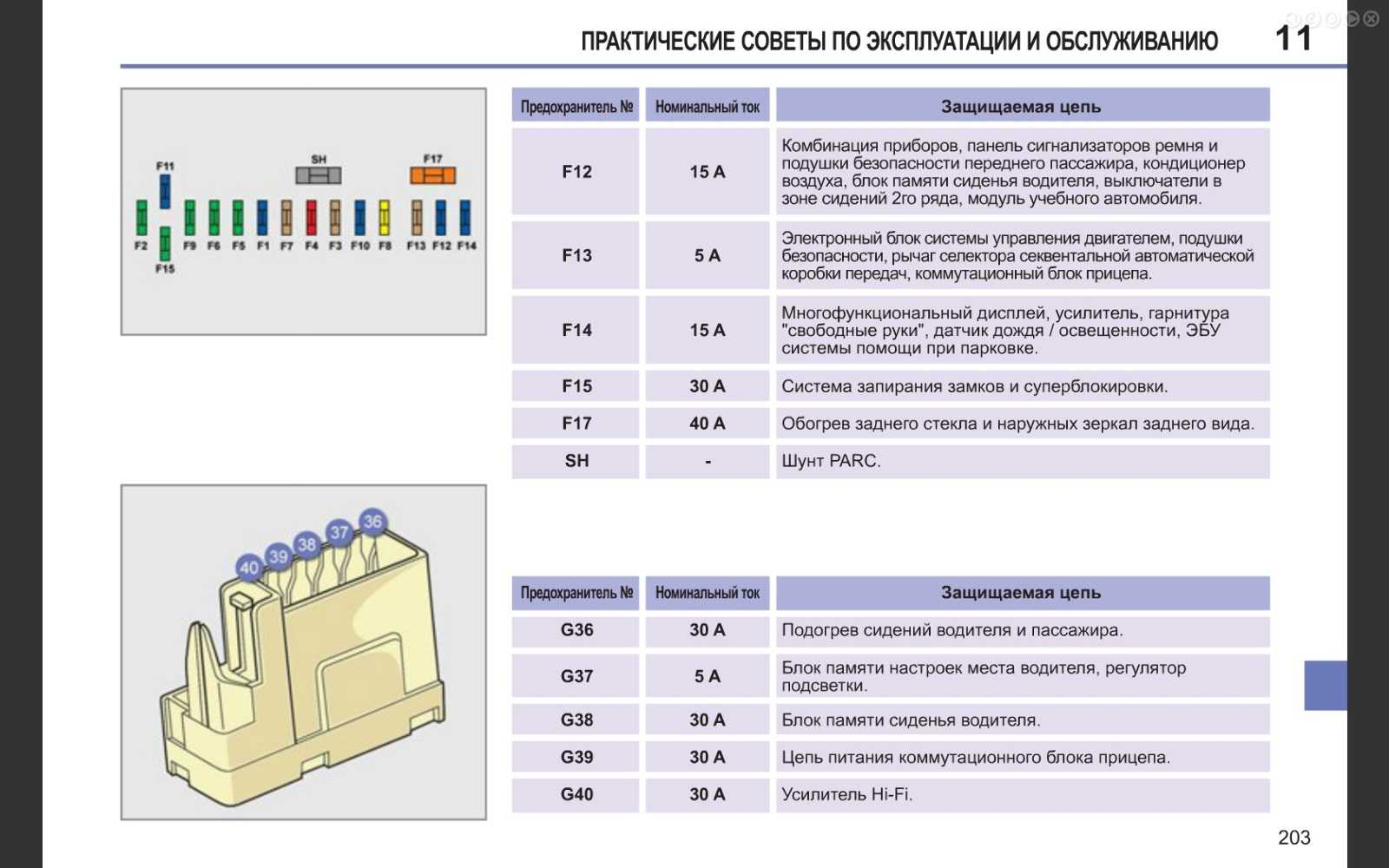

Фото – схема

Обозначение

1. 15 A Очиститель заднего стекла
2. Свободен.
3. 5 A ЭБУ подушек безопасности и пиротехнические натяжители.
4. 10 A Контактор педали сцепления, диагностический разъем, светочувствительное зеркало заднего вида, кондиционер воздуха, датчик положения рулевого колеса, насос для подачи присадки в сажевый фильтр (на дизелях).
5. 30 A Электрические электростеклоподъемники стеклоподъемники , шторка, задние панорамной импульсные крыши (на SW).
6. 30 A Передние импульсные электростеклоподъемники, питание привода боковых зеркал заднего вида.
7. 5 A Плафоны освещения передний, подсветка и задний на противосолнечном, плафоны индивидуального козырьке, подсветка перчаточного ящика.
8. 20 A Автомагнитола дисплей, часы, подрулевые радиотелефон переключатели, многофункциональный, коммутационный блок прицепа.
9. 30 A Розетка 12 В передняя, розетка 12 В задняя (SW).
10. 15 A Свободен.
11. 15 A Диагностический разъем, цепь слабого тока замка зажигания, ЭБУ автоматической коробки передач.
12. 15 A Датчик дождя/освещенности, усилитель, коммутационный блок прицепа, модуль учебного автомобиля.
13. 5 A Коммутационный блок двигателя, реле системы ABS, двухфункциональный контактор тормозной системы.
14. 15 A Комбинация безопасности приборов , корректор , панель фар, кондиционер контрольныхвоздуха ламп ремней , система “свободные руки”, ЭБУ парктроника, подушки безопасности.
15. 30 A Запирание замков.
16. Свободен
17. 40 A Обогрев заднего стекла и наружных зеркал заднего вида.
18. SH – Шунт PARC.

Отдельно находятся: G39 – 20 A Свободен и G40 – 20 A Обогрев сидений водителя и пассажира.

Где располагаются блоки предохранителей и реле в Пежо 107

Городская компактная модель 107 появилась в производственной программе французского производителя в 2005 г. Для российского рынка она оснащалась бензиновым мотором. Помимо МКПП была доступна роботизированная трансмиссия. На других рынках встречались автомобили с дизелем (в РФ официально не ввозились).

Модель претерпела модернизации в 2009 и 2012 гг., которые не повлияли на сложность электрических схем.

В моторном отсеке

Под капотом находится модуль силовых перемычек, выполненный из ударопрочного пластика. Коробка закреплена в нише между правым крылом и корпусом свинцово-кислотного аккумулятора. Для ее разбора необходимо снять крышку, которая закреплена пружинной защелкой. В передней части блока имеются ячейки для хранения запасных предохранителей и съемника.

Предохранители на приборной панели.

В салоне

Салонная коробка интегрирована в корпус тахометра и установлена под декоративной крышкой, находящейся над рулевым колесом. Чтобы снять ее, необходимо поочередно повернуть руль влево и вправо, открывая доступ к винтам. Затем выкрутить шуруп под кожухом тахометра и потянуть облицовку.

Под капотом

В моторном отсеке Peugeot 107 установлен контроллер управления двигателем, который отвечает за работу систем подачи топлива и зажигания. На ТС с дизелем под капотом расположен блок для включения свечей накаливания, прогревающих воздух в цилиндрах при запуске холодного двигателя.
