Предохранители в салоне пежо 607
Данный блок расположен в приборной панели, снизу слева.
Вариант 1
Фотография блока
Схема
Расшифровка
F1 | (30А) Центральный замок |
F2 | (20А) Аудиосистема |
F3 | (30А) Омыватель лобового стекла |
F4 | (30А) Электропривод задних стеклоподъёмников |
F5 | (15 А) Электронная противоугонная система, монохромный дисплей или электронный блок управления цветным дисплеем, приборная панель, электронный блок управления климатической установкой, автомагнитола/радиотелефон |
F6 | (10А) Стоп-сигналы |
F7 | (10А) Выключатели, переключатели, лампа подсветки задней пепельницы, передний плафон, задний плафон, задний прикуриватель, фонари подсветки задних номерных знаков, регулятор фар. |
F8 | (10А) Диагностический разъем, электронный блок регулятора фар, блок дистанционного радиоуправления замками, датчик температуры воздуха в салоне, блок контроля давления в шинах. |
F9 | (20А) Омыватели фар |
F10 | (20А) Лампа перчаточного ящика, передний прикуриватель, плафоны передний и задний, внутреннее зеркало заднего вида, наружные зеркала заднего вида с электроприводом. |
F11 | (5А) Блок автоматического включения освещения, система подушек безопасности, реле цепи автоматического включения освещения. |
F12 | (30А) Электропривод задних стеклоподъёмников |
F13 | (30А) Очиститель лобового стекла |
F14 | — |
F15 | (15А) Электропривод стеклоподъёмников |
F16 | (15А) Задний прикуриватель peugeot 607 |
F17 | (5А) Обогреватель зеркал заднего вида на дверях |
F18 | (15А) Стоп-сигналы |
F19 | (10А) Блок системы помощи при парковке, блок бортовой системы навигации |
F20 | (15А) Сирена, монохромный дисплей или электронный блок управления цветным дисплеем, блок дистанционного радиоуправления зам ками, автомагнитола/радиотелефон, блок монохромного или цветного дисплея навигатора, блок управления подачей присадки в дизтопливо. |
F21 | (15А) Диагностический разъем, электропроводка буксируемого жилого прицепа, реле габаритных фонарей прицепа |
F22 | (15 А) Блок управления подачей присадки в дизтопливо, блок памяти водительского сиденья, блок клавиш управления на панели двери водителя, блок клавиш управления на панели двери переднего пассажира |
F23 | (30А) Стеклоподъемник двери водителя, стеклоподъемник двери переднего пассажира, вентиляционный люк в крыше, клавиши стеклоподъемника двери пассажира на этой двери и на двери водителя. |
F24 | (10А) Задние противотуманные фонари |
F25 | (40А) Разъем (джампер) |
F26 | (40А) Электрообогреватель заднего стекла, усилитель радиоантенны |
F27- 35 | Запасные |
Вариант 2
Схема
Назначение
- F1 15 A Насос омывателя ветрового стекла и датчик уровня омывающей жидкости.
- F2 30 A Масса электроцепи системы блокировки и суперблокировки замков.
- F3 5 A Подушки безопасности.
- F4 10 A Контактор педали сцепления, двухфункциональный контактор тормозной системы, диагностический разъем, датчик системы динамической стабилизации ESP, светочувствительное зеркало заднего вида.
- F5 30 A Питание передних стеклоподъемников и вентиляционного люка.
- F6 30 A Питание задних стеклоподъемников.
- F7 5 A Контактор перчаточного ящика, плафоны общего освещения салона, плафоны индивидуального освещения, макияжные зеркала.
- F8 20 A Питание многофункционального дисплея, блок подрулевых переключателей, сирена охранной сигнализации, питание коммутационного блока прицепа, автомагнитола RD4, радиотелефон GPS RT3, блоки управления электрическими зеркалами и всеми стеклоподъемниками.
- F9 30 A Передний и задний прикуриватели (не более 100 Вт).
- F10 15 A Питание компьютера бака для присадки к топливу.
- F11 15 A Компьютер АКП, контактор селектора АКП, замок зажигания с противоугонным устройством.
- F12 15 A Питание коммутационного блока прицепа, гарнитуры “свободные руки”, реле сидений коммутационного блока памяти сиденья, датчика дождя и освещенности.
- F13 5 A Питание коммутационного блока двигателя.
- F14 15 A Питание коммутатора парктроника, панель приборов, кондиционер воздуха, коммутатор подушек безопасности и пиротехнических преднатяжителей.
- F15 30 A Питание системы блокировки и суперблокировки замков.
- F17 40 A Усилитель Hi-Fi, обогрев наружных зеркал заднего вида.
Дополнительный блок
- F31 5 A Правый фонарь стоп-сигнала.
- F32 5 A Левый фонарь стоп-сигнала.
- F33 5 A Третий фонарь стоп-сигнала.
- F34 5 A Цепь электропитания радиотелефона.
- F35 5 A Компьютер системы контроля давления в шинах, CD-чейнджер.
- F36 30 A Реле сиденья пассажира.
- F37 30 A Обогрев сиденья переднего пассажира и заднего правого сиденья.
- F38 30 A Обогрев сиденья водителя и заднего левого сиденья.
- F39 30 A Реле сиденья водителя.
- F40 5 A Диагностический разъем.
Не заводится Пежо 207 не крутит стартер
Автомобиль: Пежо 207.Спрашивает: Evgeniy Khoroshilov.Вопрос: не могу завести Пежо 207, проблемы со стартером, что делать?
Вчера возникла проблема с моим 207. После покупки авто такое первый раз. Утром начал заводить автомобиль, но стартер не крутит. Полез посмотреть предохранитель. Он сгорел. После замены предохранителя машина завелась. На следующее утро такая же проблема. Стартер щёлкает, но не крутит. Аккумулятор при этом показывает 12 вольт, а предохранитель цел. Кто знает, что такое случилось, подскажите.
Не заводится Пежо 207
Тут изначально надо определиться, виноват аккумулятор или сам стартер.
Если при замере на аккумуляторе показывает напряжении в 12 вольт, то это мало. Его надо подзарядить. Если и после этого стартер будет только щёлкать, то следует проверить сам стартер, а именно втягивающее.
Попробуем обойтись малой кровью
Втягивающее реле стартера.
А также предварительно можно легонько постучать по стартеру. У него могут окислиться контакты.
Я просто болен автомобилями. Стараюсь подробно изучить каждый автомобиль, которым владел. Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками!
Не заводится? Проверяем стартер!
Проверка осуществляется при помощи отвёртки.
Ею стоит замкнуть контакты на стартере, имитируя реле. Если и это не поможет, то стартер придётся менять или ремонтировать. Снимается стартер в Пежо 207 не просто. Такую работу рекомендуется проводить на СТО.
Проверка аккумулятора
Для проверки аккумулятора можно включить дальний свет и зажигание.
Если свет будет притухать, а стартер щёлкать, то аккумулятор следует зарядить. Также если посажен аккумулятор, то при включении зажигания может наблюдаться непроизвольное и кратковременное включение дворников.
Если же аккумулятор заряжен, а под капотом не слышится щелчков при включении зажигания, то стоит проверить реле на 20 ампер. Располагается оно в монтажном блоке. При необходимости элемент придётся заменить.
Проверка обтяжки клемм на аккумуляторе
Пошурудите клеммы.
Не лишним будет проверить и обтяжку клемм на самой батареи. Но также стоит проверить массу. Контакты должны быть не окислены и на стартере. При необходимости надо произвести их чистку и обтяжку.
Номер на стартере.

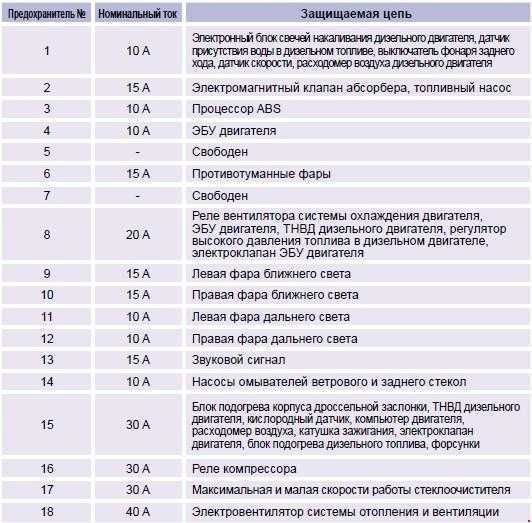

Предохранители под капотом
Он находится с левой стороны под защитной крышкой.

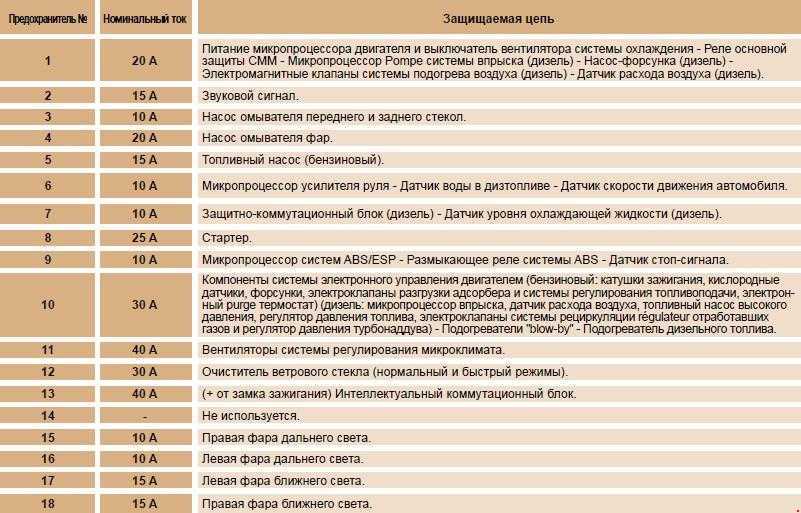

Схема блока и его расположение
Описание
- 20A Питание микропроцессора двигателя и выключатель вентилятора системы охлаждения – Реле основной защиты CMM – Микропроцессор системы впрыска (дизель) – Насос-форсунка (дизель) – Электромагнитные клапаны системы подогрева воздуха (дизель) – Датчик расхода воздуха (дизель).
- 15A Звуковой сигнал.
- 10A Насос омывателя переднего и заднего стекол.
- 20A Насос омывателя фар.
- 15A Топливный насос (бензиновый).
- 10A Микропроцессор усилителя руля – Датчик воды в дизтопливе – Датчик скорости движения автомобиля.
- 10A Защитно-коммутационный блок (дизель) – Датчик уровня охлаждающей жидкости (дизель).
- 20A Стартер.
- 10A Микропроцессор систем ABS / ESP – Размыкающее реле системы ABS – Датчик стоп-сигнала.
- 30A Компоненты системы электронного управления двигателем (бензиновый: катушки зажигания, кислородные датчики, форсунки, электроклапаны разгрузки адсорбера и системы регулирования топливоподачи, электронный термостат) (дизель: микропроцессор впрыска, датчик расхода воздуха, топливный насос высокого давления, регулятор давления топлива, электроклапаны системы рециркуляции отработавших газов и регулятор давления турбонаддува) – Подогреватели «blow-by».
- 40A Вентиляторы системы регулирования микроклимата.
- 30A Очиститель ветрового стекла (нормальный и быстрый режимы).
- 40A (+ от замка зажигания) Интеллектуальный коммутационный блок.
- 30A Подогреватель дизельного топлива.
- 10A Правая фара дальнего света.
- 10A Левая фара дальнего света.
- 15A Левая фара ближнего света.
- 15A Правая фара ближнего света.
Отдельно сбоку блока размещены дополнительные предохранители, рассчитаны на высокое напряжение.
MF1 50 A Вентилятор системы охлаждения двигателя. MF2 30 A Компьютер ABS / ESP. MF3 30 A Компьютер ABS / ESP. MF4 60 A Питание интеллектуального коммутационного блока. MF5 60 A Питание интеллектуального коммутационного блока. MF6 30 A Микропроцессор КП «2 Tronic». MF7 80 A Блок предохранителей в салоне – Микропроцессор дверей «Sésame». MF8 80 A Электроусилитель рулевого управления.
Для автомобилей выпущены с 2007 года

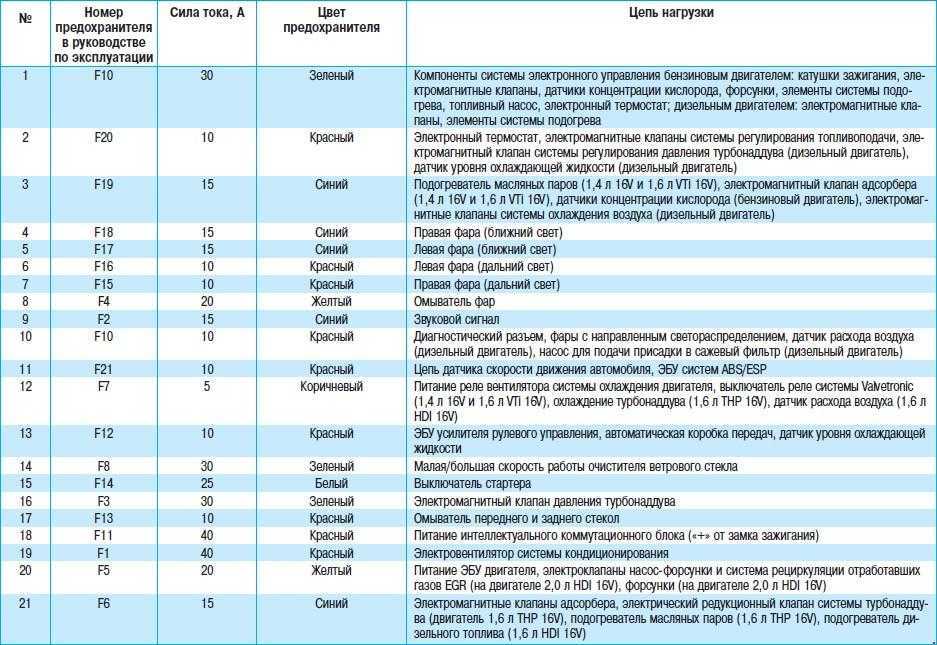

Предохранители под капотом

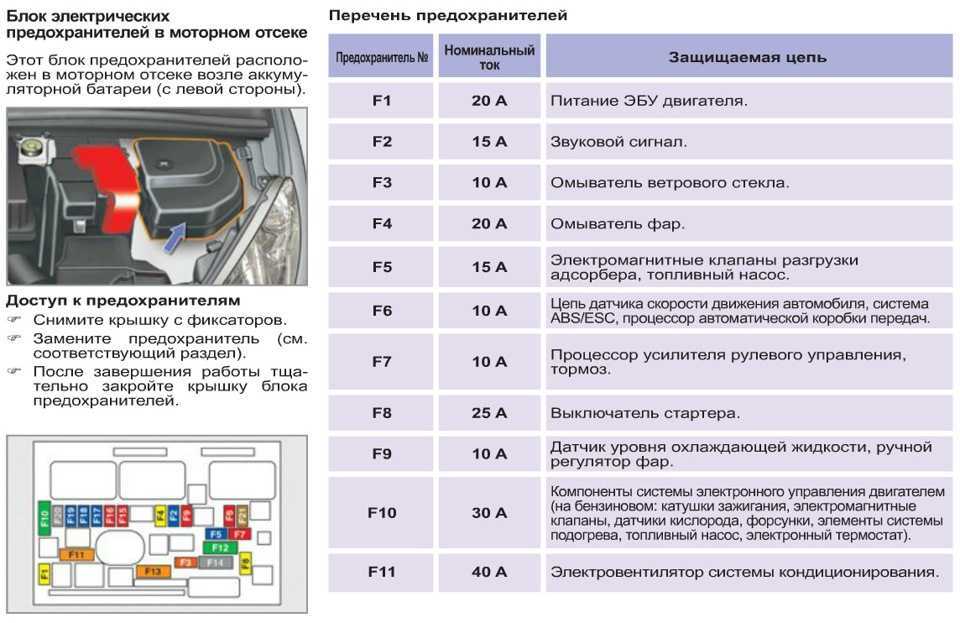

В моторном отсеке располагаются так же в блоке, около аккумулятора.
Схема
Назначение
- 20А ЭБУ двигателя.
- 15А Звуковой сигнал.
- 10А Омыватели ветрового и заднего стекол.
- 20А Омыватели фар.
- 15А Компоненты системы ЭБУ двигателя (топливный насос, клапан продувки адсорбера, …).
- 10А ЭБУ автоматической коробки передач.
- 10А Коммутационный блок системы защиты, датчик расхода воздуха, контактор системы сцепления, контактор 6-ступенчатой АКП, контакторы STOP-сигнала, внутрисалонное светочувствительное зеркало заднего вида, приводы шторки панорамной крыши (407 SW).
- 20А Цепь обмотки стартера.
- 10А Цепь питания ксеноновых ламп, контактор STOPсигнала, электронасос усилителя рулевого управления, электронный блок управления четырехступенчатой АКП, реле блокировки АКП.
- 30А Компоненты системы ЭБУ двигателя (катушка зажигания, электрические клапаны, кислородные датчики).
- 40А Вентилятор системы кондиционирования (или не используется).
- 30А Очиститель ветрового стекла.
- 40А Питание коммутационного блока (+ от замка зажигания).
- 30А Электроклапан регулирования давления наддува.
Блок в салоне пежо 407

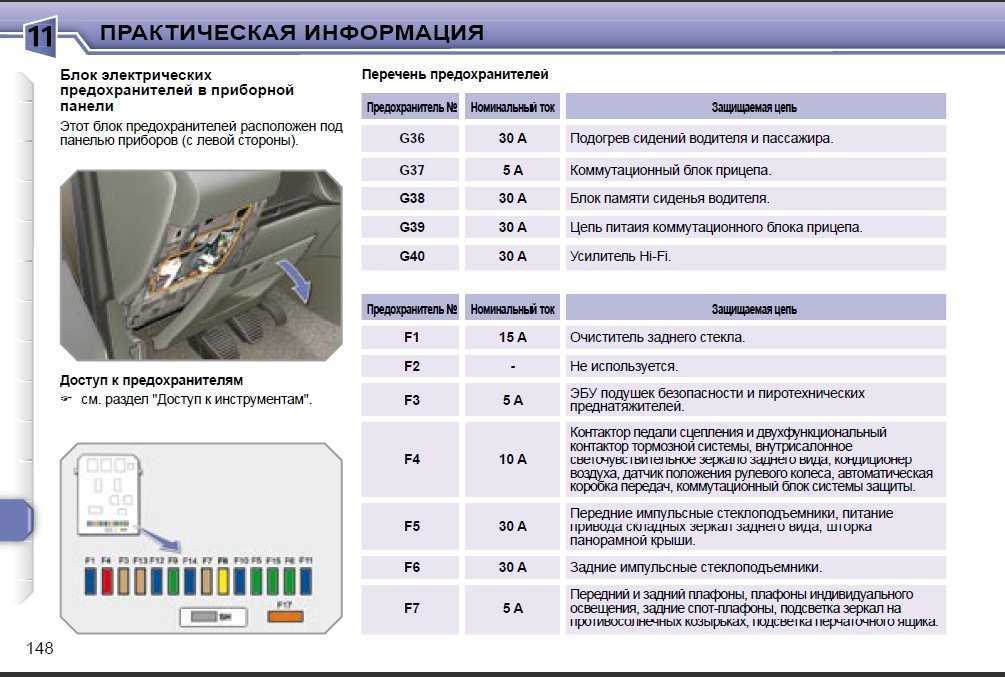

Расположение
Схема
Описание
- F1 15 Очиститель заднего стекла.
- F2 30 Центральный замок/суперблокировка замков.
- F3 5 Подушки безопасности.
- F4 10 Датчик системы динамической стабилизации ESP, диагностический разъем, вентиляционный люк в крыше (седаны), датчик положения маховика.
- F5 30 Двухпозиционный выключатель передних стеклоподъемников, вентиляционный люк в крыше (седаны), шторка панорамной крыши (407 SW).
- F6 30 Двухпозиционный выключатель задних стеклоподъемников.
- F7 5 Подсветка перчаточного ящика, боковые повторители указателей поворотов, передний и задний плафоны общего освещения салона, плафоны индивидуального освещения, косметическое зеркало.
- F8 20 Многофункциональный дисплей, автомагнитола, подрулевые переключатели, коммутационный блок прицепа, ЭБУ системы охранной сигнализации, системы навигации и телематики (в зависимости от страны поставки автомобиля).
- F9 30 Прикуриватель, система телематики (в зависимости от страны поставки автомобиля), электрическая розетка 12 В задняя (не более 100 Вт).
- F10 15 ЭБУ бортовой системы контроля падения давления воздуха в шинах.
- F11 15 Диагностический разъем, замок зажигания с блокировкой рулевого механизма.
- F12 30 Система беспроводной связи “свободные руки”, разъем электрожгута прицепа, коммутационный блок прицепа, зуммеры системы парковки задним ходом, электрическое сиденье пассажира, датчик дождя и освещенности, охранная сигнализация.
- F13 5 ЭБУ двигателя, выключатель реле очистителя ветрового стекла.
- F14 15 Электрический блок управления регулировками сиденья водителя, панель приборов, панель управления кондиционером воздуха, ЭБУ системы подушек безопасности.
- F15 15 Электропривод системы блокировки замков “от детей”, полная блокировка замков задних дверей.
- F17 40 Обогреватель заднего стекла.
- FS1 – Шунт PARC.
Отдельно находятся следующие элементы.
G29 5 Система телематики (в зависимости от страны поставки автомобиля). G30 30 Электрический блок управления регулировками сиденья водителя. G31 30 Электрический блок управления регулировками сиденья пассажира. G32 15 Электрическая розетка 12 В задняя (не более 100 Вт) G33 – Не используется. G34 – Не используется. G35 – Не используется. G36 – Не используется. G37 15 Питание ЭБУ 6-ступенчатой АКП. G38 30 Обогреватели правого и левого сидений. G39 – ЭБУ прицепа (дополнительное оборудование). G40 30 Аудиосистема Hi-Fi.
