Блок предохранителей пежо 407 схема

Блок около пассажирского сидения

Схема – вариант 1

Описание

54	Не используется
55	15А Обогрев сидений
56	15А Электрическая розетка 12 В для задних пассажиров
57	10А Дополнительный подогрев под сиденьем
58	15А Обогрев заднего левого стекла
59	15А Обогрев заднего правого стекла
60	Не используется
61	Не используется
62	Не используется
63	10А Управление дополнительным подогревом для задних пассажиров
64	Не используется
65	30А Вентилятор системы дополнительного подогрева для задних пассажиров

Схема – вариант 2

Обозначение схемы

T25	Внутренне освещение
T66	Реле прикуривателя
T30	Реле габаритов
T31	Дополнительный подогреватель под сидением
F54	(10A) Кондиционер/ отопитель
F55	(15A) Подогреватель сидений
F56	(15A)
F57	(10A) Кондиционер/ отопитель
F58	(10A) Ближний свет фар
F59	(7,5A) Система активной подвески
F60	(10A) Кондиционер/ отопитель
F61	(30A) Кондиционер/ отопитель

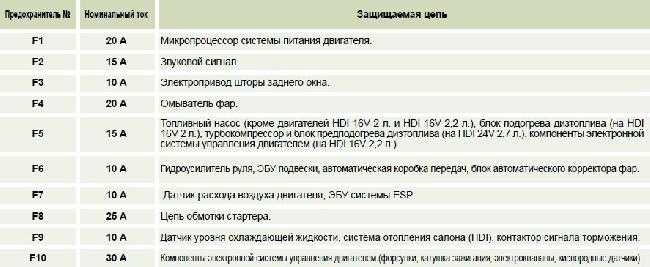

Предохранители и реле под капотом

Основной блок находится с левой стороны, под защитной крышкой.

Общая схема блока

Обозначение – вариант 1

№	А	Назначение
1	40	Блок питания системы АВS/ЕSР
2	50	ЭБУ системы предподогрева дизеля
3	30	Контакт замка зажигания
4	20	Горелка системы программируемого подогрева
5	20/ 50	Реле органов управления системы программируемого подогрева
6	40/ 60	Электровентилятор системы охлаждения (большая частота вращения)
7	40/ 50/ 60	Электровентилятор системы охлаждения (малая частота вращения)
8	40	Кондиционер воздуха
9	20	Насос омывателя ветрового стекла
10	15	Звуковой сигнал
11	15	ЭБУ и реле системы предподогрева дизеля
14	7,5	Фара дальнего света правая
15	7,5	Фара дальнего света левая
16	7,5	ЭБУ двигателя
17	10	ЭБУ двигателя
18	7,5	ЭБУ двигателя
19	7,5	Компрессор кондиционера воздуха
20	30	Насос омывателя фар
21	15	Цепь электропитания топливного насоса
22	20	ЭБУ двигателя
23	30	Цепь электропитания клапанов системы АВS/ЕSР
24	7,5	Блок управления зеркалами
30	15	Передние противотуманные фары

Обозначение – вариант 2

№	А	Назначение
1	40	Питание насоса системы ABS
2	50	ЭБУ системы предподогрева дизеля
3	30	Контакт замка зажигания – Стартер
4	20	Подогрев дизтоплива
5	20/ 50	Вентиляция салона с дополнительным программируемым обогревом (+ АКБ)
6	40/ 60	Вентилятор салона, максим. скорость (+ АКБ)
7	40/ 50/ 60	Вентилятор салона, миним. скорость (+ АКБ)
8	40	Вентилятор салона (+ ключ)
9	15	Задняя розетка 12 В (+ АКБ)
10	15	Звуковой сигнал
11	–	Не используется
14	15	Передняя розетка 12 В (+ АКБ)
15	15	Прикуриватель (+ АКБ)
16	–	Не используется
17	–	Не используется
18	7,5	Процессор двигателя (+ АКБ)
19	7,5	Компрессор кондиционера воздуха
20	30	Насос омывателя стекол/фар
21	15	Цепь электропитания топливного насоса
22	–	Не используется
23	30	Электромагнитные клапаны системы ABS
24	7,5	Дополнительная панель управления – Складывание наружных зеркал заднего вида (+ ключ)
30	15	Подогрев наружных зеркал заднего вида

Отдельно отметим предохранитель отвечающий за вебасто (подогрев дизельного топлива) – №4.

Внутри блока будут находится реле. Их количество и размещение может отличатся в различных модификациях автомобиля peugeot boxer.

R1 Реле звукового сигнала
R2 Реле противотуманных фонарей
R3 Реле фар дальнего света
R4 Реле насоса переднего стекло омывателя
R5 Реле системы кондиционирования воздуха
R6 Свободный
R7 Реле топливного насоса
R8 Реле питания низкой скорости электро вентилятора
R9 Реле питания высокой скорости электро вентилятора
R10 Реле компьютера управления двигателем
R11 Реле компрессора кондиционера воздуха
R12 Реле насоса омывателя фар

Пежо 407 – блоки с предохранителями

Французский автомобиль Peugeot 407 выпускался с кузовами седан, универсал SW, купе в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. Мы предлагаем ознакомится с информацией о предохранителях пежо 407 и реле с описанием схем блоков. Покажем как заменить предохранитель прикуривателя и предоставим ссылку на скачивание руководства по эксплуатации. Для автомобилей выпущены до 2007 года …

Peugeot 406 выпускался с кузовами седан, универсал и купе в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 годах. За этот период автомобиль получил рестайлинг. Он проходил в несколько этапов. Сразу выпускались переходные модели, а с 2001 пошла серия с полностью новой мультиплексной проводкой. Соответсвенно и схем исполнения блоков несколько. Мы покажем наиболее распространенные варианты блоков с предохранителями пежо 406, их схемы с обозначением, выделим предохранитель отвечающий за прикуриватель, а в заключении предложим для скачивания руководство по эксплуатации в формате pdf.

Вариант 1

Предохранители в салоне

Для доступа надо убрать защитную крышку.

Схема Вариант 1

Схема Вариант 2

Описание

1	10А Задний противотуманный фонарь.
2	15А Задний стеклоочиститель.
4	15А Передние стеклоподъемники Вентиляционный люк.
5	15А Левый стоп-сигнал, в т.ч. и стоп-сигнал прицепа.
7	20А Задний плафон, передний плафон, фонарь местной подсветки, прикуриватель, освещение перчаточного ящика.
9	30А Клавиши стеклоподъемников, импульсные клавиши стеклоподъемников (для неимпульсных не годится), клавиша вентиляционного люка.
10	15А Диагностический разъем, задняя электрическая розетка 12 В.
11	15А Автомагнитола, многофункциональный дисплей “В”, подрулевые переключатели, электронный блок управления автоматической коробкой.
12	10А Передний правый и задний правый габаритные фонари, фонарь освещения номерного знака автомобиля и прицепа, блок дистанционного управления замками, охранная сигнализация, ESP, фонари аварийной сигнализации, подсветка пепельницы и панели управления кондиционером, электроподогрев сидений, прикуриватель, контактор положения рычага селектора автоматической коробки, блок регулятора фар.
14	30А Блокировка/ полная блокировка замков, привод суперблокировки.
15	30А Задние стеклоподъемники.
16	5А Коммутаторный блок двигателя, охранная сигнализация, сажевый фильтр, подрулевые переключатели, подушки безопасности.
17	10А Задний правый стоп-сигнал, дополнительный стоп-сигнал.
18	10А Диагностический разъем, подрулевые переключатели, выключатель стоп-сигнала и датчик сцепления, датчик уровня охлаждающей жидкости, 2-й датчик тормозной системы.
19	30А Шунт PARC.
22	10А Передний левый и задний левый габаритные фонари, фонарь освещения номерного знака автомобиля и прицепа.
23	15А Сирена охранной сигнализации, датчик объема салона.
24	15А Приборная панель, автомагнитола, многофункциональный дисплей, кондиционер.
26	30А Электрообогреватель заднего стекла.

Блок под капотом

Блок можно условно разделить на две части.

Общая схема верхней части

Обозначение

10А Выключатель фонаря заднего хода автоматической коробки, реле блокировки автоматической коробки, выключатель фонаря заднего хода механической коробки, датчик скорости, блок электропитания свечей накаливания, датчик присутствия воды в дизельном топливе, расходомер воздуха DW.
15A Электроклапан абсорбера топливных паров, топливный насос.
10A Электронный блок усилителя рулевого управления, электронный блок АБС или ESP.
10A Компьютер впрыска, реле группы вентиляторов охлаждения двигателя, реле системы дополнительного подогрева, электронный блок АКП, электронный блок управления переключением передач в АКП, реле шифт-лок АКП.
15A Датчик сажевого фильтра.
15A Передние противотуманные фары.
20A Электродвигатель насоса омывателя фар.
20A Реле группы вентиляторов охлаждения двигателя, цепь электропитания компьютера впрыска.
15A Левая фара ближнего света.
15A Правая фара ближнего света.
10A Левая фара дальнего света.
10A Правая фара дальнего света.
15A Звуковой сигнал.
10A Электродвигатели насосов омывателей ветрового и заднего стекол.
30A Кислородные датчики, электро клапан системы рециркуляции отработавших газов, катушка зажигания, регулятор высокого давления системы топливо подачи дизельного двигателя, цепь электропитания инжекторов.
40A Электро клапан регулирования давления наддува силового агрегата с АКП.
30A Реле нормального и ускоренного режимов работы очистителя ветрового стекла.
40A Электродвигатель системы кондиционирования воздуха.

Назначение предохранителей нижней части

1	30/50А Группа вентиляторов охлаждения двигателя.
2	30А Электродвигатель насоса систем ESP/ABS.
3	30А Электроклапаны систем ESP/ABS.
4	60/70А Цепь питания интеллектуального блока управления коммутацией бортовых систем.
5	70А Цепь питания интеллектуального блока управления коммутацией бортовых систем.
6	20А Электроподогрев сидений.
7	30А Замок зажигания с противоугонной системой, цепь электропитания.
8	70А Электродвигатель насоса усилителя рулевого управления.
