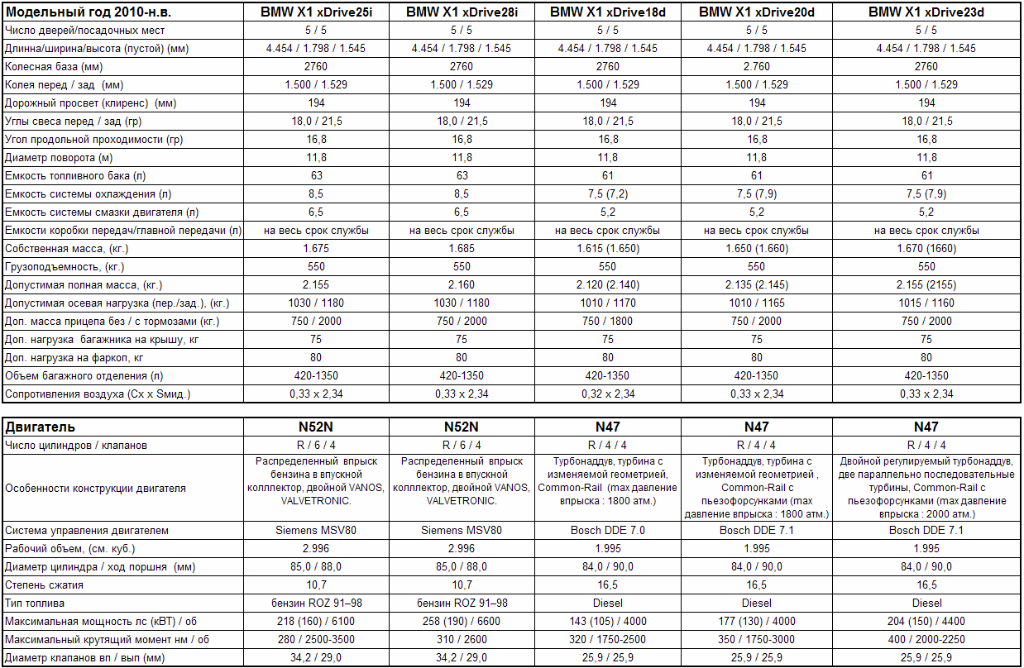

Схема предохранителей бмв е84

Как проверить исправность реле?

Самый простой способ проверки реле — замена его на заведомо исправное. Таким образом обычно проверяют реле на станциях техобслуживания. Однако в домашних условиях не всегда можно быстро достать нужные реле, поэтому рекомендуется следующий способ проверки так называемых рабочих реле, к которым относятся, например реле включения основных и противотуманных фар:

• Выньте реле из разъема.
• Прежде всего проверьте с помощью пробника, присутствует ли напряжение на контакте 30 разъема реле. Для этого присоедините пробник к массе и коснитесь щупом контакта 30 на разъеме. При наличии напряжения светодиод пробника загорится. Если светодиод не горит, найдите и устраните обрыв в цепи между положительным выводом аккумуляторной батареи и контактом 30 разъема реле.
• Сделайте перемычку из отрезка изолированного провода, зачистив его концы
• С помощью изготовленной перемычки соедините контакт 30 разъема реле (на нем постоянно присутствует напряжение аккумуляторной батареи) с контактом 87.
• Если при установке перемычки соответствующая цепь замкнется (например, загорится дальний свет), то соответствующее реле исправно.
• Если цепь не замыкается (например, дальний свет по-прежнему не включается), найдите и устраните обрыв в цепи между контактом 87 разъема реле и соответствующим потребителем.
• При необходимости установите новое реле

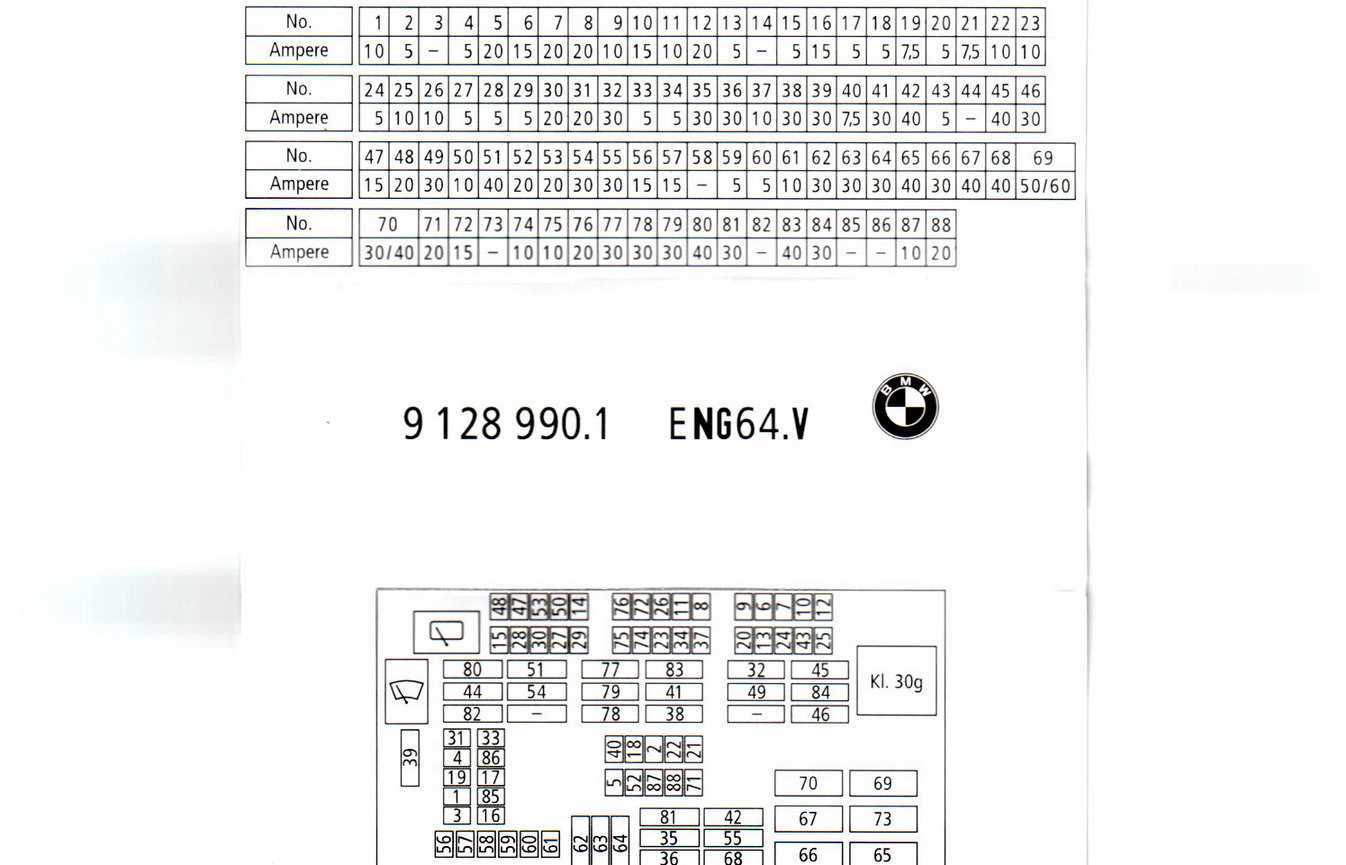

Главный блок с предохранителями в салоне bmw E84

Он находится в бардачке (перчаточный ящик).

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

Для доступа освободите демпфер (держатель) из нижнего крепления по стрелке 1, нажав вперед. Далее надо отпереть сам ящик по стрелке 2 и опустить его вниз. Вы должны увидеть примерно это:

p, blockquote 5,0,1,0,0 —>

p, blockquote 6,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Тут расположены следующие реле:

p, blockquote 10,0,0,0,0 —>

1. Реле контакта 30G;
2. Реле очистителя заднего стекал;
3. Реле переднего стеклоочистителя.

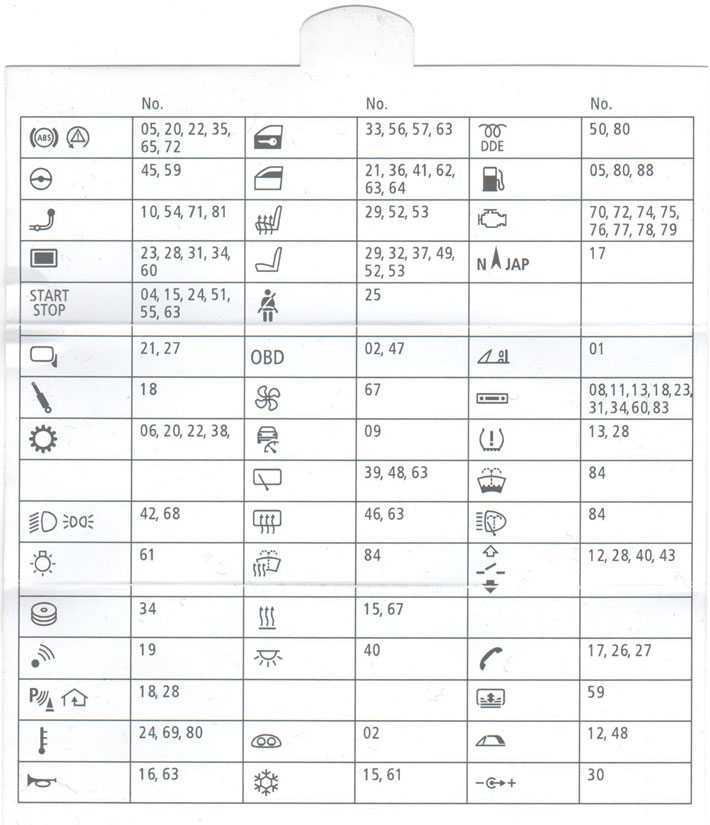

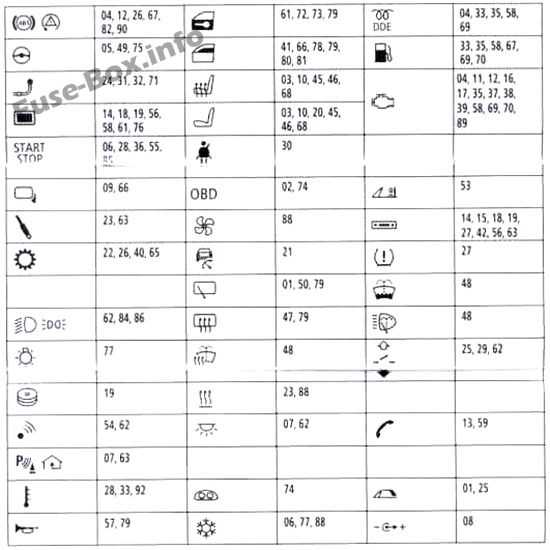

Таблица с обозначением предохранителей

p, blockquote 11,1,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Разобраться тут не сложно. например за сигнал отвечают предохранители номер 57, 79. За телефон 13 и 59, за питание прицепного устройства 24, 31, 32, 71. Подогрев сидений 3, 10, 45, 46, 68, за рулевое колесо и его регулировку 5, 49, 75.

p, blockquote 13,0,0,0,0 —>

N46 (118i, 120i)

N46 (118i, 120i)

№	A	Защищенные цепи
F01	20	Топливная форсунка, цилиндр 1 Топливная форсунка, цилиндр 2 Топливная форсунка, цилиндр 3 Топливная форсунка, цилиндр 4
F02	20	Электромагнитный клапан VANOS, впускной электромагнитный клапан VANOS, выпускной Датчик распредвала II Датчик распредвала I Термостат, характеристика карты охлаждения
F03	30	Блок управления DME Расходомер воздуха с горячей пленкой Датчик уровня масла Датчик коленчатого вала Вентиляционный клапан топливного бака Обогрев, вентиляция картера
F04	10	E-box fan Распределительная коробка
F05	30	Датчик кислорода до каталитического нейтрализатора Датчик кислорода после каталитического нейтрализатора Датчик кислорода 2 до каталитического нейтрализатора (с 4 датчиками кислорода) Датчик кислорода 2 после каталитического нейтрализатора (с 4 датчиками кислорода)
F001	10	Реле энергосбережения, клемма 15
F0001	40	Реле, переменный механизм газораспределения

Предохранители и реле в салоне BMW E60(E61)

Монтажный блок предохранителей и реле в салоне размещена за бардачком переднего пассажира.

Схема блока предохранителей в салоне БМВ Е60(Е61)

Описание

F1 (50А) Электронный блок управления ABS F2 (60А) F3 (40А) Резистор электродвигателя вентилятора отопителя F4 — F5 (50А) Блок управления освещением F6 (50А) Блок управления освещением F7 (50А) F8 (60А) F9 (60А) F10 (30А) F11 (5А) F12 (30А) F13 (30А) Блок управления раздаточной коробкой F14 (30А) Электропривод сиденья F15 (5А) F16 (30А) Реле электродвигателя очистителя лобового стекла F17 (5А) Блок управления электрооборудованием рулевой колонки F18 (30А) F19 — F20 (20А) Дополнительный отопитель F21 (30А) Электропривод сиденья F22 (30А) F23 — F24 (30А) F25 (30А) Электронный блок управления ABS F26 (20А) — F27 (30А) F28 (20А) Блок управления электрооборудованием рулевой колонки F29 (10А) F30 (20А) Топливный насос F31 (30А) Электропривод сиденья F32 (10А) F33 (30А) Электропривод сиденья F34 (20А) Мультимедийный блок управления F35 (5А) Система навигации F36 (7,5А) F37 (5А) Телефон F38 (5А) CD-чейнджер F39 — F40 (10А) DVD-чейнджер F41 (7,5А) Блок управления комбинацией приборов F42 — F43 — F44 — F45 — F46 —

Блоки в салоне

Блок предохранителей

Он находится под рулевым колесом и прикрыт защитным кожухом.

фото — пример

На задней крышке должно быть обновленное описание агрегата для вашего автомобиля.

Серийный номер этого обозначения будет размещен в правом углу. Вот 4 наиболее распространенных варианта:

• 5J0010675 — Fabia с 2007 по 2010 год.
• 5J0010743 — Fabia с 2010 по 2012 год
• 5J0010623A — Fabia 2 с 2007 по 2010 (дорестайлинг)
• 5J0010826P — Fabia с 2012 по 2015 год

Следовательно, обозначение может измениться.

Общая схема

Описание

1. Не принято
2. Реле стартера 5А
3. 7.5A Электроника двигателя, блок управления бортовой сетью, регулятор угла наклона фар, диагностика интерфейса шины данных, стабилизатор напряжения
4. Блок управления АБС 5А, датчик угла поворота рулевого колеса, кнопка режима Старт-стоп
5. Устройство круиз-контроля 5А (для бензиновых двигателей)
6. 10А Фонарь заднего хода, (для автомобилей с МКПП)
7. 5A Блок управления двигателем, Система зажигания (для автомобилей с механической коробкой передач), 7.5A Электронная система двигателя, Рычаг предварительного выбора автоматической коробки передач
8. 5A Выключатель педали тормоза, Выключатель педали сцепления, Блок управления вентилятором радиатора
9. 5А Блок управления адаптивным освещением и регулировкой угла наклона фар, Блок управления кондиционером, климат-контролем, вентилятором радиатора, блоком управления парктроником.
10. не принято
11. 5A Регулировка наружных зеркал заднего вида
12. 5А Блок управления распознавания прицепа
13. 5A Мехатроник коробки передач с двойным сцеплением, блок управления автоматической коробкой передач
14. 10A Модуль адаптивного света левой фары, Модуль адаптивной фары правой стороны
15. Преобразователь напряжения 5А 12В / 5В, Навигация
16. 5A Блок управления двигателем, реле топливного насоса, датчик спидометра (для автомобилей без АБС), блок управления топливным насосом
17. 7.5A Левая или правая лампа дневного света (ДХО), левый или правый светодиодный модуль ДХО и габаритный свет
18. 5A Обогрев наружных зеркал заднего вида
19. 5A Контакт S
20. 15А Блок управления топливным насосом
21. 10A Фонарь заднего хода для автомобилей с АКПП или противотуманными фарами при подключении через BCM
22. 7,5А Панель приборов, диагностический разъем, блок управления, многофункциональное рулевое колесо (без системы старт-стоп)
23. 15А Внутреннее освещение кузова, полка для хранения, освещение багажного отделения
24. 5А Блок управления бортовой электросетью автомобиля
25. Сиденья с подогревом 20А
26. Электродвигатель заднего стеклоочистителя 10А
27. не принято
28. 10A Электроника двигателя
29. 10A Электроника двигателя
30. 15A / 20A Топливоподкачивающий насос, трансформатор высокого напряжения системы зажигания, датчик положения педали сцепления, реле малой тепловой мощности, круиз-контроль (для дизельных двигателей)
31. Лямбда-зонд 10А
32. 15A Клапан регулировки давления топлива
33. 15А Блок управления двигателем
34. 20A Вакуумный насос тормозной системы, Блок управления двигателем, Электронная система двигателя
35. 5А Контрольная лампа корректора фар
36. 15A Дальний свет
37. 7.5A Левая задняя противотуманная фара, задняя противотуманная фара
38. 10A Противотуманная фара
39. Вентилятор 30А для приточного воздуха
40. Выключатель стеклоочистителя заднего стекла 15А, резистор обогрева омывателя лобового стекла
41. не принято
42. 25А Обогрев заднего стекла
43. 20A Звуковые сигналы
44. Электродвигатель стеклоочистителя 20А
45. 10А Электродвигатель центрального замка в крышке багажника (Центральный замок)
46. 15А Противоугонная сигнализация (для системы старт-стоп)
47. Прикуриватель 15А, розетка 12В
48. Блок управления АБС 15А
49. 15A Указатель поворота
50. 10A Радионавигация
51. 25A Блок управления двери водителя, Блок управления задней левой двери
52. 25A Блок управления двери переднего пассажира, Блок управления задней правой двери
53. 25A Блок управления сдвижной крышей
54. Противоугонная 15А (без системы старт-стоп)
55. Механическая коробка передач с двойным сцеплением 30А
56. 25А Реле омывателя фар
57. 15A Ближний свет и диапазон фар, левая сторона
58. 15А Лампа наклона для ближнего света и передних фар, правая сторона

Предохранитель №47, 15А, отвечает за прикуриватель. А для уборщицы номер 10 или 40.

Блок реле

Расположен в дальнем конце приборной панели за левой крышкой.

Схема

Расшифровка

• R9 — реле кондиционера;
• R4 — реле подачи топлива на напорную магистраль;
• R1, R6, R11-R15 — резерв;
• R8 — реле топливного насоса;
• R7 — реле передних габаритных огней;
• R5 — силовое реле;
• R10 — контакт реле «Х»
• R2 — реле обогрева лобового стекла (в зависимости от комплектации);
• R3 — реле блокировки стартера;

Главный блок предохранителей bmw 1 series за ящиком для перчаток

Данный блок находится за бардачком, его еще называю ящиком для перчаток. Для доступа надо убрать защитную крышку. Подробнее смотри в видео в конце статьи.

Схема блока предохранителей

Описание

R1	Электродвигатель электродвигателя стеклоочистителя ветрового стекла 2 (входит в блок предохранителей / релейную пластину)
R2	Электродвигатель электродвигателя стеклоочистителя 1
R3	Реле заднего стекла
R4	Реле стеклоочистителя заднего стекла
R5	Реле топливного насоса (FP) (в корпусе плавкого предохранителя / реле) — если установлено
R6	Реле отключения цепи 2 (в корпусе плавкого предохранителя / реле) — если установлено
R7	Реле главного выключателя зажигания (в корпусе плавкого предохранителя / реле)
R8	Реле отключения цепи 1
R9	Реле насоса омывателя фары
R10	Реле насоса вторичного воздуха (AIR)
F1	—
F2	(5A) Зеркало заднего вида с автоматическим затемнением
F3	—
F4	(5A) Многофункциональный модуль управления 3
F5	(7,5A) Многофункциональный модуль управления 4
F6	Не используется (^ 08/05)
F7	—
F8	(5A) Аудио аппаратура CD-чейнджер
F9	—
F10	—
F11	—
F12	(20A) Многоцелевой модуль
F13	(5A) Модуль управления модулем сборки-i-drive
F14	—
F15	—
F16	(15А) Horn-RH
F17	(5A) Навигационная система
F18	(5A) Аудиосистема CD-чейнджер (^ 11/04)
F19	(7,5A) Сигнализация, вход без ключа
F20	(5A) Контроль динамической устойчивости
F21	(7,5A) Модуль управления дверью — со стороны водителя, электрическое зеркало заднего вида со стороны пассажира
F22	—
F23	(10A) Навигационная система, телевизионный тюнер
F24	—
F25	—
F26	(10A) Телематика
F27	(5A) Модуль управления дверью — сторона водителя, телефон
F28	(5A) Многофункциональный модуль управления 4, модуль управления стоянки
F29	(5A) Подогрев передних сидений
F30	(20A) Зарядное гнездо, прикуриватель
F31	(30A) Контроль динамической устойчивости (^ 08/05)
F32	(30A) Электрические сиденья, подогрев передних сидений
F33	(30A) Электрическое сиденье-пассажирское
F34	(30A) Усилитель аудиоустройства
F35	(20A) Топливный насос (FP) H08 / 05)
F36	(30A) Многофункциональный модуль управления 2
F37	—
F38	Не используется (^ 08/05)
F39	(30A) Электродвигатель электродвигателя стеклоочистителя
F40	(20A) Аудиосистема (^ 08/05)
F41	(30A) Многофункциональный модуль управления 2
F42	(30A) Электропривод
F43	(30A) Омыватели фар
F44	(30A) Модуль управления прицепом
F45	(20A) Разъем для прицепа (^ 08/05)
F46	(40A) Подогрев заднего стекла
F47	Не используется (^ 08/05)
F48	(20A) Система мойки / очистки заднего стекла
F49	(30A) Подогрев переднего пассажира
F50	—
F51	(50A) Многофункциональный управляющий модуль 3
F52	(50A) Многофункциональный модуль управления 2
F53	(50A) Многофункциональный модуль управления 2
F54	(60A) Управление двигателем
F55	—
F56	(15A) Центральный замок
F57	(15A) Центральный замок
F58	(7,5A) Разъем Datalink (DLC), модуль управления измерительной аппаратурой
F59	(5A) Модуль управления функцией рулевой колонки
F60	(7,5A) Кондиционер (AC)
F61	(10А) Багаж, лампа перчаточного ящика, многофункциональный дисплей
F62	(30А) Задние электрические стеклоподъемники
F63	(30A) Многофункциональный модуль управления
F64	(30A) Задние электрические стеклоподъемники
F65	(40A) Управление динамической стабильностью
F66	(50A) Подогреватель топливного фильтра — Дизель
F67	(50A) Обогреватель / кондиционер (AC)
F68	—
F69	(50A) Двигатель вентилятора охлаждающей жидкости двигателя
F70	(50A) Впрыск вторичного воздуха (AIR), если он установлен

Замена предохранителей BMW 5 своими руками. БМВ Е34 Ремонт блока RM BMW E34

Кардан баланс — Если не не жалко на проект какую копейку то вот — карта сбера — вебмоне…

Комментарии к теме Замена предохранителей BMW 5

Бойс

Долго мямлишь!!! Можно было повнятнее и побыстрее… и ещё,наххуя то перчатки?белоручка!

Альтер

Красавец! А те кто ставит резисторы (те же обманки) полные…! И тому клиенту Roman Chereda: Можно было потратить ресурсы и попытаться поменять сами фишки.

Пусть лучше так чем, всякие электрики помогают мудакам ставить обманки и подвергать чью та жизнь риску!!!!! я сам не электрик, но знаю по опыту что есть и такое, когда нужно обрезать, так как после этого есть результат! Теперь можешь посмеяться и подумать сколько людей может и уже покалечены из-за ленивых, … и тупарылых

• Брага
• привет, заменил датчик ABS KIA Cee’d, пару минут не горело на приборе, позже снова загорелось, теперь как быть, подскажи, спасибо!
• Eri

Кто придумал две пачки проводов совместить с ручкой капота? Хоть бы с завода закрыли их пласт. накладкой или в кофр резиновый, так нет — торчит все как в колхозном тракторе)) ГАЗ — учитесь делать надежно.

1. Раяна Даденкова
2. Здравствуйте, не работает мотор отопителя и при переключении, во ВСЕХ положениях притухают лампочки на приборке(похоже на КЗ), с чем то подобным сталкивались?
3. Ридван

Подскажите а ESP реально установить? Заложенны датчики там или нет?

Паперник Дим

+! Выручил, спасибо! Хотите верьте, хотите нет, Логану 10 лет, сегодня первый раз предохранитель перегорел.

• Лилька
• Спасибо очень полезная информация, с удовольствием буду узновать с вами полезные вещи.
• Максимилиан
• откуда столько просмотров?
• Toren

Thank you so much for posting the video! Most people would just replace the ignition switch and not think twice about WHY it wasn’t working in the first place. A lose wire, that’s it! Excellent vehicle diagnosis!!

1. Леха
2. где находится реле бензонасоса субару
3. Бахтовар

А как насчёт того, что задиры появляются на двигателях с удалённым катализатором? Скажите, что поздно удалили? Проблемы в самом двигателе, и за него проблемы с катом

• Бэки
• не по делу много слов слишком
• Сурат Нагар

Гавно твой способ. Как моргал, так и моргает.

1. Куприй
2. А что с восходами?
3. Гурия
4. Вот тут есть полное описание всех предохранителей для 1 и 2 го поколения логанов:
5. Паско
6. и обязательно интерскол другим инструментом не высверлить
7. Ясмин
8. на массу акума кинули?
9. Сальваторе
10. Спасибо,вопрос: у вас при запуске не загорается лампочка чек, у меня тоже, так должно быть или просто отключили лампочку?
11. Васюта
12. долго включенное зажигание приводит к перегреву катушек зажигания из за постоянного плюса, на длительный срок включать зажигание не рекомендуется катушки сгорят, был случай проблемы с проводкой на катушку шел постоянный плюс в следствии чего чуть машина не загорелась.
13. Бредайтис Гагик

говорящая голова, откровенная …))) 120 тыс. км с 1.5, … как дышит)) так бы и дал, по бестолковке:) Не слушайте этого …, как дышит.

Написать комментарий

Предохранители bmw f-серии (f10 и тд) – блог bmwодов

Предохранители BMW необходимы для обеспечения безопасности и работоспособности главных органов управления — ЭБУ.

Расположение блока предохранителей одинаково для моделей F01, F02, F03, F04, F06, F07, F10, F11, F12, F13, F18 и тд. Предохранители поделены на 2 расположения: в бардачке (за раздвижной планкой) и багажном отделении (справа сбоку, где лючок бензобака). Обычно в багажном отделении в блоке предохранителей лежит карта предохранителей, какой за что отвечает (своеобразная инструкция). Так же там можно найти двусторонний инструмент для извлечения предохранителей (для маленьких и больших). Обычно он находится на своем штатном месте, и имеет красный цвет.

Ниже находится схема расположения предохранителей багажного отделения:

Ниже находится схема расположения предохранителей бардачка:

Многие задаются вопросом, где находится предохранитель прикуривателя, так как гнездо не работает и нельзя вставить регистратор или зарядку. Это может произойти в том случае, если было вставлено мощное устройство, которое не выдержала бы электроника. Предохранитель сгорает и связь нарушается.

Дело в том, что предохранитель не один, а за работу прикуривателя отвечают сразу 5, и нужно проверить все.

Как видно из рисунка выше, за прикуриватель отвечают следующие предохранители: 54, 65, 108, 147 и 176. Поэтому вам придется лезть в бардачок и в багажное отделение, чтобы проверить все предохранители.

Видео для наглядности:

Предохранители и реле БМВ Е34 (Архив) — DRIVE2

Версию проводки можно определить посмотрев на блок предохранителей под капотом слева по ходу движения. В High версии установлена система самодиагностики, а на приборной панели имеется бегущая строка внизу.

В Low версии нет ни того, ни другого. В апреле года была изменена схема проводки и панели приборов, которые стали называться Redesign — панель приборов Redesign Low Version стала оснащаться электронным одометром с ЖК дисплеем вместо электромеханического и изменения претерпела схема приборки в High Version, которая бмв е34 схема предохранителей теперь стала называться Redesign.

Схема предохранителей бмв е34

Он закрыт пластиковой крышкой на четырех шурупах. Также он бмв е34 схема предохранителей электрическим вентилятором у себя такого не замечалкоторый вращается на малой скорости когда двигатель работает. Если температура в боксе превышает 44 градуса по цельсию, вентилятор начинает вращаться с большей скоростью.

В этом боксе бмв е34 схема предохранителей основные модули управления: Номер на картинке Назначение реле Перевод1 ABS or Slip traction control module Модуль управления ABS или Трэкшн контролем видимо имеется ввиду ASC 2 DME control module DME — модуль управления двигателем Motronic 3 Cruise control module Модуль управления круиз-контролем4 System main бмв е34 схема предохранителей Системное основное реле5 Fuel pump relay Реле топливного насоса 6 Oxygen sensor heater relay Реле подогрева датчика кислорода лямбда-зонда Дополнительный блок релеДополнительный блок реле располагается в моторном отсеке слева по ходу движения, ближе к передней части автомобиля.

На поздних моделях в нем также располагаются некоторые предохранители.

Схема расположения и расшифровка предохранителей на BMW E34

На i, i и td ставилась проводка LowНа ii соответственно High. Версию проводки можно определить посмотрев на блок предохранителей под капотом.

В High версии установлена система самодиагностики, а на приборной панели имеется бегущая строка внизу. В Low версии бмв е34 схема предохранителей ни того, ни другого. В апреле года была изменена схема проводки и панели приборов, которые стали называться Redesign — панель приборов Redesign Low Version стала оснащаться электронным одометром с ЖК дисплеем вместо электромеханического и изменения претерпела схема приборки в High Version, которая тоже теперь стала называться Redesign.

Также есть некоторая уверенность, что изменения в проводке произошли и при переходе на моторы М50 в году. Считается что в High Version проложена проводка под все возможные дополнительные опции.

Проводка Low VersionПредохранители расположены в бмв е34 схема предохранителей отсеке слева по ходу движения и под задним диваном. Начнем с моторного отсека. Самый простой способ проверки бмв е34 схема предохранителей — замена его на заведомо исправное. Таким образом обычно проверяют реле на станциях техобслуживания. Однако в домашних условиях не всегда можно быстро достать нужные реле, поэтому рекомендуется следующий способ проверки так называемых рабочих реле, к которым относятся, например реле включения основных и противотуманных фар: Выньте реле из разъема.

Прежде всего проверьте с помощью пробника, присутствует ли напряжение на контакте 30 разъема реле. Для этого присоедините пробник к массе и коснитесь щупом контакта 30 на разъеме. При наличии напряжения светодиод пробника загорится.

На поздних моделях в нем также располагаются некоторые предохранители. На i, i и td ставилась бмв е34 схема предохранителей Low На ii соответственно High. Версию проводки можно определить посмотрев на блок предохранителей под капотом. В High версии установлена система самодиагностики, а на приборной панели имеется бегущая строка внизу.

Главный блок с предохранителями в салоне bmw e84

Он находится в бардачке (перчаточный ящик).

Для доступа освободите демпфер (держатель) из нижнего крепления по стрелке 1, нажав вперед. Далее надо отпереть сам ящик по стрелке 2 и опустить его вниз. Вы должны увидеть примерно это:

Слева должна находится актуальная инструкция для вашей модели о расположении предохранителей. Если Вы ее не обнаружили, у нас представлен один из возможных вариантов исполнения.

блок предохранителей е84

Общая схема

Тут расположены следующие реле:

1. Реле контакта 30G;
2. Реле очистителя заднего стекал;
3. Реле переднего стеклоочистителя.

Таблица с обозначением предохранителей

Разобраться тут не сложно. например за сигнал отвечают предохранители номер 57, 79. За телефон 13 и 59, за питание прицепного устройства 24, 31, 32, 71. Подогрев сидений 3, 10, 45, 46, 68, за рулевое колесо и его регулировку 5, 49, 75.

Отдельно выделим предохранитель прикуривателя: его номер — 08. На первом фото (поднимитесь немного вверх, он обведен в круг и отмечен стрелкой)

Ошибки бмв х1 е84 в картинках: BMW X1 E84 ошибка двигателя

1. Вставьте пульт дистанционного управления в считывающее устройство.

2. НЕ НАЖИМАЙТЕ педаль тормоза или сцепления.

3. Нажмите кнопку старт/стоп для включения зажигания.

4. Нажмите и удерживайте кнопку C примерно 10 секунд до появления первой позиции на рис 2..

5. Нажмите кнопку A для вывода следующей сервисной позиции.

6. Для сброса выведенной позиции: Нажмите и удерживайте кнопку B 3 секунды до появления сообщения «Reset?».

7. Снова нажмите и удерживайте кнопку B по крайней мере 3 секунды.

8. Быстро нажмите кнопку B.

9. Завершение процедуры сброса обозначается выводом сообщения «RESET» с символом галочки.

10. Нажмите кнопку старт/стоп для выключения зажигания.

Примечание:

Перед сбросом индикатора сервисного обслуживания на комбинации приборов должно быть установлено правильное время и дата. Индикатор интервала сервисного обслуживания может быть сброшен вручную, только если текущий пробег составляет менее 80% от установленного, при этом индицируется «!». Если отображается «o», индикация не должна быть сброшена и может быть изменена только с использованием соответствующего диагностического оборудования.

Эти указания применяются для автомобилей, подлежащих в настоящее время плановому сервисному обслуживанию. Сброс индикатора сервисного обслуживания вручную может быть не возможен, если время или пробег не соответствует установленным для автомобиля параметрам. В этом случае, возможно, будет необходимо использовать диагностическое оборудование производителя или эквивалент.

Цена на услуги СТО SPOT

Схема предохранителей bmw x1 f48

Блок предохранителей BMW F16 X6: xDrive30d, sDrive35i, xDrive35i, xDrive40d, xDrive50i, X6 M и X5 M50d (2014, 2015, 2016, 2017, 2018, 2019)

Блок предохранителей BMW X5 F15 с бензиновым двигателем: N55B30 (xDrive35i), N63B44 (xDrive50i), S63B44 (X5 M), гибрид N20B20 (xDrive40e ) и дизельный двигатель: N47D20, B47D20 (sDrive25d, xDrive25d), N57D30 (xDrive30d), N57D30 (xDrive40d) или N57D30S1 (M50d) (2013, 2014, 2015, 2016, 2017, 2018)

Блок предохранителей BMW X6 Е71 — бензин: xDrive35i, xDrive50i, X6 M, ActiveHybrid X6, и дизель: xDrive30d, xDrive35d, xDrive40d, M50d (2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014)

Блок предохранителей и реле БМВ Х5 с бензиновым двигателем: N52 (3.0si, xDrive30i), N55 (xDrive35i, xDrive40i), N62 (48i, xDrive48i), N63 (xDrive50i), S63 (M) и дизельный двигатель M57 (3.0d, 3.0sd, xDrive30d, xDrive35d), N57 (xDrive30d, xDrive40d, M50d) (Е70; 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013)

Блок предохранителей и реле БМВ Х5 Е53 — с двигателем 3.0i (M54B30), 4.4i (M62TUB44 и N62B44), 4.6is (M62B46), 4.8is (N62B48) и дизель 3.0d (M57D30 и M57TUD30) (1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006)

Источник статьи: http://www.xn--80aej2aisf0a0d.xn--p1ai/shemy/bmw

Предохранители и блоки реле бмв е60 со схемами и расшифровками на русском языке

Следующей модификацией BMW 5 series после E39, стала E60. Автомобиль выпускался в 2003, 2004, 2005,2006, 2007, 2008, 2009 и 2010 году в двух вариантах кузова: седан (E60) и универсал (E61). Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации.

Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится в багажном отсеке за правой боковой крышкой.

Блок предохранителей и реле под капотом BMW E60

Находится в моторном отделении ближе к лобовому стеклу.

Общая схема элементов блока

Описание

1	Электронный блок управления двигателем
2	—
3	Реле блока управления высотой подъема клапана
4	Реле обогревателя системы вентиляции картера
5	Реле электродвигателя очистителя лобового стекла
6	Реле насоса системы подачи воздуха навыпуск
7	Реле системы управления двигателем
F1	(30А) Управление двигателем
F2	(30А) Управление двигателем
F3	(20А)
F4	(30А)
F5	(30А) Управление двигателем
F6	(10А) Управление двигателем
F7	(40А) Управление двигателем
F8	(30А)
F10	(5А) Обогреватель системы вентиляции картера

Основной блок предохранителей в салоне бмв е30

Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.

Внешне выглядеть должно так.

Слева вверху должна располагаться брошюра с точным описанием предохранителей.

Подробное описание (нумерация с лева на право, одни из вариантов)

F1	(50А) Электронный блок управления ABS
F2	(60А)
F3	(40А) Резистор электродвигателя вентилятора отопителя
F4	—
F5	(50А) Блок управления освещением
F6	(50А) Блок управления освещением
F7	(50А)
F8	(60А)
F9	(60А)
F10	(30А)
F11	(5А)
F12	(30А)
F13	(30А) Блок управления раздаточной коробкой
F14	(30А) Электропривод сиденья
F15	(5А)
F16	(30А) Реле электродвигателя очистителя лобового стекла
F17	(5А) Блок управления электрооборудованием рулевой колонки
F18	(30А)
F19	—
F20	(20А) Дополнительный отопитель
F21	(30А) Электропривод сиденья
F22	(30А)
F23	—
F24	(30А)
F25	(30А) Электронный блок управления ABS
F26	(20А) —
F27	(30А)
F28	(20А) Блок управления электрооборудованием рулевой колонки
F29	(10А)
F30	(20А) Топливный насос
F31	(30А) Электропривод сиденья
F32	(10А)
F33	(30А) Электропривод сиденья
F34	(20А) Мультимедийный блок управления
F35	(5А) Система навигации
F36	(7,5А)
F37	(5А) Телефон
F38	(5А) CD-чейнджер
F39	—
F40	(10А) DVD-чейнджер
F41	(7,5А) Блок управления комбинацией приборов
F42	—
F43	—
F44	—
F45	—
F46	—

Второй вариант

Блок реле и предохранителей в багажном отделении

Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.

Реальное фото блока в багажном отделении бмв е60

Оригинальное описание выглядит примерно так.

Таблица с расшифровкой

Реле контроля силы тока аккумуляторной батареи
50	30А насос омывателя фар
51	5А
52	40А Реле компрессора активной подвески
53	30А Электропривод передних сидений
54	40А Обогреватель заднего стекла
55	40А Блок управления приводом открывания/ закрывания задней двери
56	5А Датчик дождя/ солнечного света
57	5А Блок управления электродвигателем вентилятора кондиционера/ отопителя
58	20А Очиститель заднего стекла
59	5А Усилитель сигнала антенны
60	—
61	7,5А Холодильник, предохранитель прикуривателя (до 09-2005)
62	30А Блок управления электрооборудованием прицепа
63	20А Дополнительный отопитель
64	15А Блок управления электродвигателем вентилятора кондиционера/ отопителя
65	—
66	20А Блок управления электроприводом люка
67	10А
68	5А
69	5А Блок управления системой парковки
70	10А Датчик дистанции до препятствия (адаптивная система поддержания скорости)
71	30А Многофункциональный переключатель в сборе
72	20А 8цил. бензин: Реле топливного насоса
73	30А 09/07: Усилитель выходного сигнала аудиосистемы
74	10А
75	10А
76	10А
77	10А Главный дисплей
78	5А
79	10А
80	10А
81	7,5А
82	7,5А Блок управления системы контроля давления в шинах
83	30А Электропривод передних сидений
84	15А
85	7,5А
86	40А Усилитель рулевого управления
87	20А Предохранитель прикуривателя (после 09-2005)
88	20А
89	5А Внутреннее зеркало заднего вида с автозатемнением

Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:

• F92 (100А) — дополнительный электрический отопитель;
• F90 (200А) — блок предохранителей расположенного в приборной панели.

Дополнительная информация

Вот тут можете скачать полную инструкцию по эксплуатации БМВ Е60 в формате PDF, если не нашли ответ на свой вопрос.

Возможно, полезно будет ознакомится с примером замены реле бензонасоса.

vsepredohraniteli.ru
