Документация

Блок в салоне

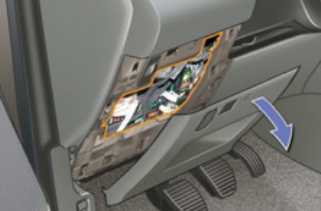

Этот блок предохранителей расположен под панелью приборов (с левой стороны).

Вариант 1

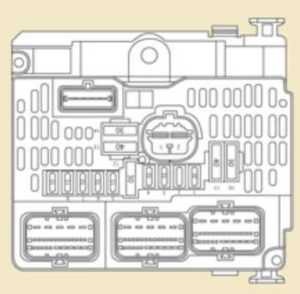

Схема

Расшифровка

F11 15 Цепь малого тока замка зажигания
F6 30 Задние стеклоподъемники
F15 30 Запирание замков и суперблокировка
F5 30 Передние стеклоподъемники, питание, приводы складных зеркал заднего вида, шторка панорамной крыши
F10 15 |Подрулевые переключатели, сирена охранной сигнализации, ЭБУ системы охранной сигнализации
F8 20 Аудиосистема, радиотелефон, CD-чейнджер, многофункциональный дисплей, система контроля давления воздуха в шинах
F7 5 Передний и задний плафоны, плафоны индивидуального освещения, задние спот-плафоны, под­светка зеркал на противосолнечных козырьках, подсветка вещевого ящика, переносная лампа
F14 15 Многофункциональный дисплей, усилитель, устройство Hands free, датчик дождя/освещенности, ЭБУ системы предупреждения при заезде на стоянку (парктроник), коммутационный блок прице­па, система предупреждения о непреднамеренном пересечении линии дорожной разметки
F9 30 Розетка 12 В передняя, предохранитель прикуривателя
F12 15 Комбинация приборов, панель сигнальных ламп ремня и подушки безопасности переднего пасса­жира, кондиционер, блок памяти сиденья водителя, выключатели в зоне сидений 2-го ряда, мо­дуль учебного автомобиля
F13 5 Электронный блок системы управления двигателем, подушки безопасности, рычаг селектора секвентальной автоматической коробки передач
F3 5 ЭБУ подушек безопасности и пиротехнических преднатяжителей
F4 10 Контактор педали сцепления и двухфункциональный контактор тормозной системы, внутрисалон­ное светочувствительное зеркало заднего вида, кондиционер воздуха, датчик положения рулевого колеса, автоматическая коробка передач, коммутационный блок системы защиты
F1 15 Очиститель заднего стекла
F17 40 Обогрев заднего стекла и наружных зеркал заднего вида
SH Шунт PARC

Отдельно размещены следующие элементы:

G36 – 30 A Подогрев сидений водителя и пассажира. G37 – 5 A Блок памяти настроек места водителя, регулятор подсветки. G38 – 30 A Блок памяти сиденья водителя. G39 – 30 A Цепь питания коммутационного блока прицепа. G40 – 30 A Усилитель Hi-Fi.

Вариант 2

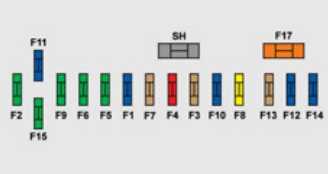

Общая схема

Обозначение

  • F1 15 A Очиститель заднего стекла.
  • F2 30 А Масса системы запирания замков и суперблокировки.
  • F3 5 A ЭБУ подушек безопасности и пиронатяжителей.
  • F4 10 A Контактор педали сцепления и двухфункциональный контактор тормозной системы, внутри салонное светочувствительное зеркало заднего вида, кондиционер воздуха, датчик положения рулевого колеса, автоматическая коробка передач, блок коммутатора и системы защиты.
  • F5 30 A Передние импульсные стеклоподъемники, питание привода складных зеркал заднего вида, шторка панорамной крыши.
  • F6 30 A Задние импульсные стеклоподъемники, коммутационный блок прицепа.
  • F7 5 A Передний и задний плафоны, плафоны индивидуального освещения, задние спот-плафоны, подсветка зеркал на противосолнечных козырьках, подсветка перчаточного ящика, переносная лампа.
  • F8 20 A Автомагнитола, радиотелефон, CD-чейнджер, многофункциональный дисплей, контроль давления воздуха в шинах.
  • F9 30 A Розетка 12 В передняя.
  • F10 15 A Подрулевые переключатели, сирена, ЭБУ охранной сигнализации.
  • F11 15 A Цепь слабого тока замка зажигания.
  • F12 15 A Комбинация приборов, панель сигнализаторов ремня и подушки безопасности переднего пассажира, кондиционер воздуха, блок памяти сиденья водителя, выключатели в зоне сидений 2го ряда, модуль учебного автомобиля.
  • F13 5 A Электронный блок системы управления двигателем, подушки безопасности, рычаг селектора секвентальной автоматической коробки передач, коммутационный блок прицепа.
  • F14 15 A Многофункциональный дисплей, усилитель, гарнитура “свободные руки”, датчик дождя/освещенности, ЭБУ системы помощи при парковке.
  • F15 30 A Система запирания замков и суперблокировки.
  • F17 40 A Обогрев заднего стекла и наружных зеркал заднего вида.
  • SH – Шунт PARC.

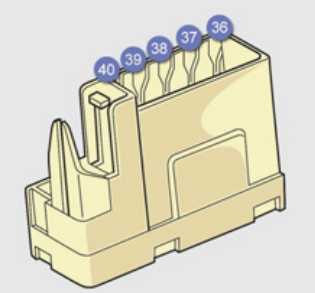

На отдельном элементе находятся следующие предохранители:

G36 30 A Подогрев сидений водителя и пассажира. G37 5 A Блок памяти настроек места водителя, регулятор подсветки. G38 30 A Блок памяти сиденья водителя. G39 30 A Цепь питания коммутационного блока прицепа. G40 30 A Усилитель Hi-Fi.

По данной статье мы так же подготовили на нашем канале, смотрите и подписывайтесь.

Знаете как сделать материал лучше – пишите в комментарии.

Ниссан Примера Р11 Блок Предохранителей Расшифровка

Nissan Primera Доступный в 3 поколениях с автомобилями, фургонами и подъемниками. 1-е поколение — p10, выполнено в 1990, 1991, 1992, 1993, 1994, 1995 годах. 2-е — p11, в 1996, 1997, 1998, 1999, 2000 годах.

Третье — p12, в 2001, 2002, 2003, 2004, 2005, 2006 годах. и 2007. Мы представим информацию, описывающую блоки предохранителей и реле Nissan на примерах p11 и p12 (2-го и 3-го поколения), фотографии, схемы и назначение деталей.

Обратите особое внимание на предохранители прикуривателя. Компоновка электронных компонентов, предохранителей и реле

Компоновка электронных компонентов, предохранителей и реле

Деловое свидание, встреча

  1. Блок предохранителей;
  2. реле переключения;
  3. выключатель стоп-сигнала;
  4. защитное устройство
  5. реле громкоговорителя;
  6. реле омывателя фар;
  7. реле громкоговорителя;
  8. противоугонная система (иммобилайзер);
  9. корректор фар;
  10. реле кодовой лампы;
  11. блок управления подушками безопасности;
  12. блок управления АКПП;
  13. блок управления двигателем;
  14. реле кондиционера;
  15. реле топливного насоса;
  16. реле тумана;
  17. реле стеклоподъемника;
  18. реле размораживания заднего стекла;
  19. кронштейн блока предохранителей;
  20. сигнальное реле;
  21. реле переключения;
  22. реле системы зажигания;
  23. реле переключения;
  24. вентилятор реле вентилятора

Штатная магнитола с предохранителями

  • Версия 1
  • Фото.
  1. Описание
  2. Сверху вниз, слева направо.
  1. Двигатель вентилятора
  2. Кондиционирование воздуха
  3. Приборная доска
  4. INJ (система впрыска)
  5. Электрические компоненты / Внутренняя лампа
  6. Двигатель вентилятора
  7. Поворотники
  8. Топливный насос
  9. подушки безопасности
  10. Датчик кислорода и холостого хода
  11. Датчик скорости
  12. Размораживание задних стекол (если есть)
  13. Приборная панель электрических компонентов
  14. Более легкий
  15. Abs
  16. Сигнал стартера
  17. Задняя щетка
  18. Противотуманные фары
  19. Зеркала
  20. Стоп сигналы
  21. Кисти
  22. Дополнительная розетка
  23. Аудио система
  24. Автоматическая коробка передач
  25. сигнализация
  • Предохранитель отвечает за 3-й предохранитель прикуривателя в среднем ряду 15А.
  • Таблица — схема
  • Замена Масла В Вариаторе Тойота Аллион 260
  • Как Подтянуть Ручник На Camry 30
  • Замена Мембраны Клапанной Крышки Опель Астра H
  • Горит Лампа Подушки Безопасности Ниссан
  • Сколько Лошадиных Сил В Ваз 2107 Инжектор
  1. Вариант 2
  2. Фото

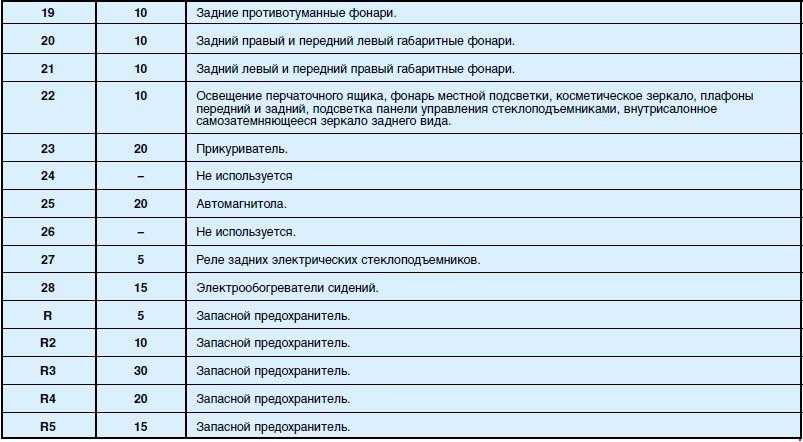

Таблица обозначений

Предохранитель отвечает за прикуриватель 2-го предохранителя в верхнем ряду на 15А. Фигура окружена красноватым цветом.

Блоки под капотом

Деловое свидание, встреча

  1. блок предохранителей в моторном отсеке;
  2. Блок управления прессом;
  3. блок реле;
  4. электродвигатель для калькулятора лобового стекла;
  5. реле подогрева дизельных автомобилей;
  6. реле левой фары;
  7. эстафета;
  8. реле вентилятора радиатора;
  9. реле блока управления двигателем;
  10. вспомогательное реле;
  11. реле 1 вентилятор вентилятора;
  12. реле вентилятора нагнетателя 2;
  13. нейтральное реле;
  14. реле кондиционера;
  15. реле стеклоочистителя заднего стекла;
  16. реле правой фары;
  17. стеклоомыватель

Пример фото релейного блока.

Количество деталей и их назначение могут отличаться от представленных. Записанная дорожка будет применена к обложке.

Блок предохранителей

Опция 1

Схема фото

  • Дэу Нексия Плохо Греет Печка
  • Какой Бензин Заливать В Рено Логан 2
  • Где Датчик Скорости На Форд Фокус 2
  • Как Разобрать Зеркало Заднего Вида Ваз 2110
  • Регулировка Клапанов Ваз 2101 Видео
  1. Описание
  2. Вариант 2
  3. Схема фото

Перевод обозначений на русский язык

  • опасность это беспокойство
  • рог — звуковой сигнал
  • alt s — сигнал возбуждения обмотки генератора
  • хвост — задние размеры
  • абс сол — абс соленоид
  • ign sw — во время зажигания
  • abs mtr — двигатель abs
  • батарея — батарея
  • фара дальнего света — правая фара
  • лампа h / lh — левая фара
  • аудио радио
  • eng cont — блок управления двигателем
  • катушка зажигания — катушка зажигания
  • двигатель дроссельной заслонки — привод дроссельной заслонки
  • Инжик это что-то о инжекторе
  • справа — скрытый ксенон
  • спрятал левый ксенон слева
  • rr defog — задние противотуманные фонари
  • вентилятор радиатора 1,2,3 — радиатор пропеллера 1,2,3
  • main — основные префиксы для чего
  • окно силы — окна электронной почты

Штатная магнитола с предохранителями

Он расположен на панели устройства за защитной крышкой, на обратной стороне которой будет применена схема сгорания с расшифровкой деталей.

Блок под капотом Peugeot Expert

Для доступа к данному блоку отодвиньте в сторону кронштейн бачка омывателя.

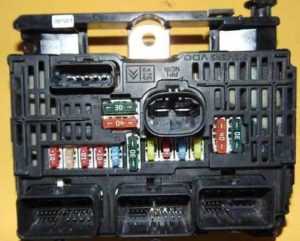

Фотография блока

Схема

Описание

  1. ЭБУ двигателя, компоненты, системы питания и воздухоподачи, вентилятор системы охлаждения 20А
  2. Звуковой сигнал 15А
  3. Насос омывателя ветрового и заднего стекол 10А
  4. Насос омывателя фар 20А
  5. Компоненты системы топливоподачи 15А
  6. Усилитель рулевого управления, второй датчик тормозной педали 10А
  7. Тормозная система (ABS/ ESP) 10А
  8. Выключатель стартера 20А
  9. Первый датчик тормозной педали 10А
  10. Компоненты системы питания и воздухоподачи, компоненты системы снижения токсичности 30А
  11. Вентиляция кабины 40А
  12. Очиститель ветрового стекла 30А
  13. Интеллектуальный коммутационный блок 40А
  14. Не задействован 30А

Блок под капотом пежо эксперт

Для доступа к данному блоку отодвиньте в сторону кронштейн бачка омывателя.

p, blockquote 5,0,1,0,0 —>

Фотография блока

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Схема

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Описание

p, blockquote 10,0,0,0,0 —>

  1. ЭБУ двигателя, компоненты, системы питания и воздухоподачи, вентилятор системы охлаждения 20А
  2. Звуковой сигнал 15А
  3. Насос омывателя ветрового и заднего стекол 10А
  4. Насос омывателя фар 20А
  5. Компоненты системы топливоподачи 15А
  6. Усилитель рулевого управления, второй датчик тормозной педали 10А
  7. Тормозная система (ABS/ ESP) 10А
  8. Выключатель стартера 20А
  9. Первый датчик тормозной педали 10А
  10. Компоненты системы питания и воздухоподачи, компоненты системы снижения токсичности 30А
  11. Вентиляция кабины 40А
  12. Очиститель ветрового стекла 30А
  13. Интеллектуальный коммутационный блок 40А
  14. Не задействован 30А

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Описание для 2-ого поколения

Блоки с предохранителями и реле под капотом

Главный блок с предохранителями и реле

Общая схема

Обозначение

Предохранители

  • F1 20A Компьютер управления двигателем — питание электрического блока управления двухскоростной группой электровентилятора
  • F2 15A звуковая сигнализация
  • F3 10A передний и задний стеклоомыватели
  • F4 20A Омыватели фар
  • F5 15A + аккумулятор Система подогрева топлива DV6 — топливный насос TU5JP4
  • F6 10A + после контакта компьютер и сдвоенное реле систем ABS/ESP — датчик угла поворота рулевого колеса — гирометр измеритель ускорения системы контроля стабильности — механизм электронасоса усилителя рулевого колеса
  • F7 10A контактный датчик торможения — концевой выключатель педали сцепления
  • F8 25A обмотка стартера
  • F9 10A после контакта модуль блокировки защиты 3 реле — электродвигатель корректора направления фар
  • F10 30A управление катушкой зажигания TU5JP4 — управление инжектором TU5JP4 — питание электромагнитного клапана насоса системы впрыска DV6
  • F11 40A включение реле нагнетательного вентилятора
  • F12 30A управление малой и большой скоростью переднего стеклоочистителя
  • F13 40A после контакта питание СМ (интеллектуальный сервисный модуль)
  • F14 30A управление насосом рекуперации температуры отработавших газов
  • F15 10A правая фара дальнего света
  • F16 10A левая фара дальнего света
  • F17 15A левая фара ближнего света
  • F18 15A правая фара ближнего света
  • F19 15A Электроклапан очистки резервуара TU5JP4 — кислородные датчики на входе и выходе TU5JP4 — электроклапан системы обогрева воздуха турбонаддува 1-2 DV6
  • F20 10A датчик наличия жидкости в топливе DV6 — электроклапан регулировки давления в турбокомпрессоре DV6 — электромагнитный клапан регулирования температуры на выпуске F21 5A воздушный расходомер DV6 — питание электрического блока управления двухскоростной группой электровентилятора модуль макси предохранителей (PSF1)

Реле

  • R1 главное реле компьютера управления двигателем
  • R2 реле силовой цепи компьютера управления двигателем
  • R3 реле системы подачи воздуха
  • R4 реле очистителя ветрового стекла
  • R5 реле малой скорости переднего стеклоочистителя — реле большой скорости переднего стеклоочистителя
  • R6 реле распределителя + после контакта
  • R7 реле вентилятора системы кондиционирования
  • R8 реле стартера
  • R9 реле переднего стеклоомывателя
  • R10 реле заднего стеклоомывателя
  • R11 реле омывателя фар
  • R12 реле звукового сигнала

Блок на крышке аккумуляторной батареи

О его расположении можете посмотреть в данном видео, а заодно узнать как поменять аккумулятор на Peugeot Partner.

Схема

Обозначение схемы

  1. Модуль состояния зарядки — 5А
  2. Диагностический разъем — 15А
  3. Сопротивление выключатели педали тормоза — 15А
  4. Питание группы электронасоса усилителя рулевого управления — 80А
  5. Модуль управления предварительным пост-обогревом — 70А
  6. Модуль блокировки защиты 3 реле — 100А
  7. Простое реле защиты двигателя — 30А

Блоки в салоне пежо партнер

Основные блоки под панелью слева

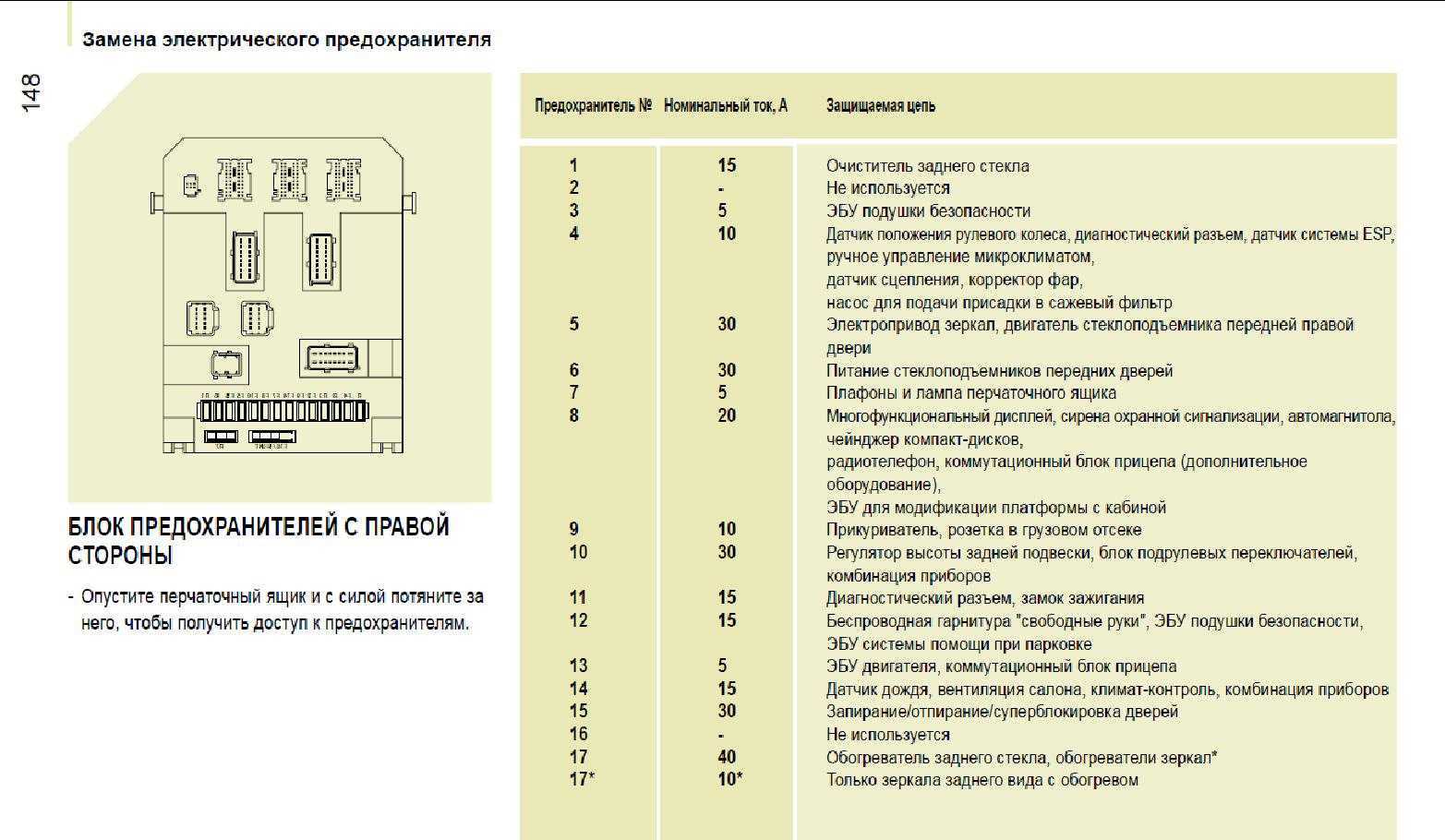

Общая схема

Описание предохранителей

  1. 15А — Очиститель заднего стекла
  2. 5А — Подушка безопасности
  3. 10А — Кондиционер, диагностический разъем, зеркало заднего вида, регулятор фар
  4. 30А —  Стеклоподъемники
  5. 30А — Замки
  6. 5А — Задний плафон, передний плафон индивидуального освещения, люк в крыше
  7. 20А — Автомагнитола, CD-чейнджер, дисплей, блок контроля давления воздуха в шинах, охранная сигнализация и сирена
  8. 30А — Розетки 12 В передняя и задняя
  9. 15А — Верхняя часть рулевой колонки
  10. 15А — Цепь малого тока замка зажигания
  11. 15А — Датчик дождя и освещенности, подушка безопасности
  12. 5А — Панель приборов
  13. 15А — Парктроник, панель управления кондиционером, система громкой связи
  14. 30А — Питание системы блокировки замов
  15. 40А — Подогрев заднего стекла и зеркал

Описание реле

  • R1 — Реле переднего импульсно стеклоподъемника
  • R2 — Реле очистителя заднего стекла
  • R3 — Реле аксессуаров + АСС
  • R4 — Реле блокировки дверей
  • R5 — Реле супер блокировки задних дверей
  • R6 — Реле супер блокировки передних дверей
  • R7 — Реле пробуждения компьютера
  • R8 — Реле заднего стекла с обогревом

Схема 2 блока

Расшифровка элементов

  1. 20А — Подогрев сидений
  2. 15А — Реле складных зеркал заднего вида
  3. 15А — Реле розетки для подключения холодильной камеры

Дополнительный блок

При наличии в комплектации автомобиля соответствующих систем, на нем устанавливается дополнительный блок предохранителей для сцепного устройства и прицепа, а также прочих кузовных модификаций и платформ с кабиной. Он расположен за ограничительной перегородкой справа.

Общая схема

Тут расположены:

  • 15А — реле замка зажигания, опционный генератор
  • 15А — Питание прицепа 12В
  • 15А — Цепь постоянного питания трансформаторов
  • 40А — Аварийные огни
Понравилась статья? Поделиться с друзьями:
Электрон-Авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
