Предохранители рено сандеро степвей

Предохранители Рено Сандеро схема, блок предохранителей

Защита в автомобиле

Каждому предохранителю Сандеро отводится строго определенная силовая или вспомогательная электрическая цепь. При появлении повышенных значений тока он защищает оборудование и провода автомобиля путем перегорания.

Перегорание определенного предохранителя будет указывать на потенциальное место проводки с возможным коротким замыканием.

БП под капотом

Монтажный блок размещается слева от аккумулятора. Содержит компоненты защиты силовых цепей Рено и систем контролирующих работу двигателя.

БП моторного отсека предназначен для защиты:

• Замка зажигания и скоммутированных с его помощью потребителей;
• Электропитания ЭБУ для блока управления двигателем;
• Силовых реле вентиляторов и питания главного реле;
• Электроснабжения блока предохранителей возле панели приборов;
• Реле кондиционера, насосов топлива и омывателя фар.

БП под торпедой

Монтажный БП предназначен защищать:

• Системы освещения;
• Сигнализации;
• Электропитания узла приборов;
• Электропитания ЭБУ для блока контроля двигателя;
• Проводки обогрева и прикуривателя;
• Электроприводов и обмоток реле.

Для слаботочных цепей Рено нет необходимости использовать более сложные защитные элементы. Плавкие предохранители хорошо себя оправдывают и просто меняются в дорожных условиях. Для мощных потребителей обогрева, вентиляторов отопителя и охлаждения двигателя предусматривается подключение посредством мощных контактов реле.

Замена

Перед началом проведения работ по замене следует убедиться в неисправности детали с помощью прибора. При снятии перемычек требуется обязательное отключение «минусовой» клеммы на выводах аккумуляторной батареи. Перед установкой новых элементов требуется грамотно определить и устранить причину неисправности.

https://youtube.com/watch?v=78_r3okgxCQ

Для извлечения перемычки малых размеров потребуется помощь пинцета-съемника, размещенного на крышке сборки салона и имеющего специальные концы. Предохранительные элементы большого размера легко вынимаются пальцами. В случае плотной посадки и затруднений с извлечением допускается аккуратное поддевание отверткой с тонким шлицом.

Проверить блок в отсеке мотора нетрудно при отведении фиксатора крышки. После снятия крышки неисправный элемент иногда виден визуально — обрыв плавкой перемычки. Защитный блок предохранителей торпеды доступен путем поддевания крышки до расцепления с защелками.

При малейших неполадках в цепях рекомендуется проверить цепь прикуривателя и устранить неполадку. Стандартная маркировка элемента защиты красного цвета — F38 (10 A). В этот контур электропитания входит головное устройство звуковоспроизведения (автомагнитола). Электрическая схема подключается от замка центрального зажигания.

Источник

Как работает прикуриватель?

Электрическая схема подачи питания на прикуриватель Рено Логан достаточна примитивна и проста. Мощность подаётся на прикуриватель через предохранитель, который находится в монтажном блоке в салоне автомобиля.

Возможные причины поломки

Когда возникают неисправности, связанные с прикуривателем, в первую очередь стоит обращать внимание именно на предохранитель под номером F38 на 10 ампер

1. Первая причина которая выводит из строя прикуриватель, бывает подключения электрического насоса для накачивания колёс. Во время работы устройство потребляет ток больше чем 10 ампер, от чего и происходит перегорание предохранителя.
2. Вторая причина кроется в несоответствии размеров штекера, подключаемого устройство и самого гнезда. Так как площадь соприкосновения контактов гораздо меньше от требуемого, слабые элементы перегреваются и просто отпадают вызывая короткое замыкание. (Если произойдет подобная поломка, придется менять прикуриватель).

Оплавился прикуриватель, его только под замену теперь

Как вы могли убедиться, причина неисправности прикуривателя чаще всего бывает вышедший из строя предохранитель. И для того, чтобы продолжить работу с прикуривателем, необходимо просто заменить этот плавкий элемент электрической цепи.

Меры предосторожности по работе с предохранителем

Внимательнее читайте инструкцию в подключаемым прибором

Особенно это касается автомобильных инверторов на 220 В.
Обращайте внимание на штекер подключаемого устройство, оно должно плотно сидеть в гнезде.
Провод, который подключён к прикуривателю, не должен быть натянут.
Приобретаемые приборы, должны соответствовать всем требованиям вашей электрической сети автомобиля.
Не оставляйте без присмотра все устройства которые подключены к устройству при включённом зажигании.. И самое главное правило – это держать всегда в запасе комплект плавких предохранителей, потому как именно от них зависит стабильная работа всех элементов в электрической цепи

И самое главное правило – это держать всегда в запасе комплект плавких предохранителей, потому как именно от них зависит стабильная работа всех элементов в электрической цепи.

Рено сандеро 2

Блок в салоне

Расположен с левой стороны, под защитной крышкой.

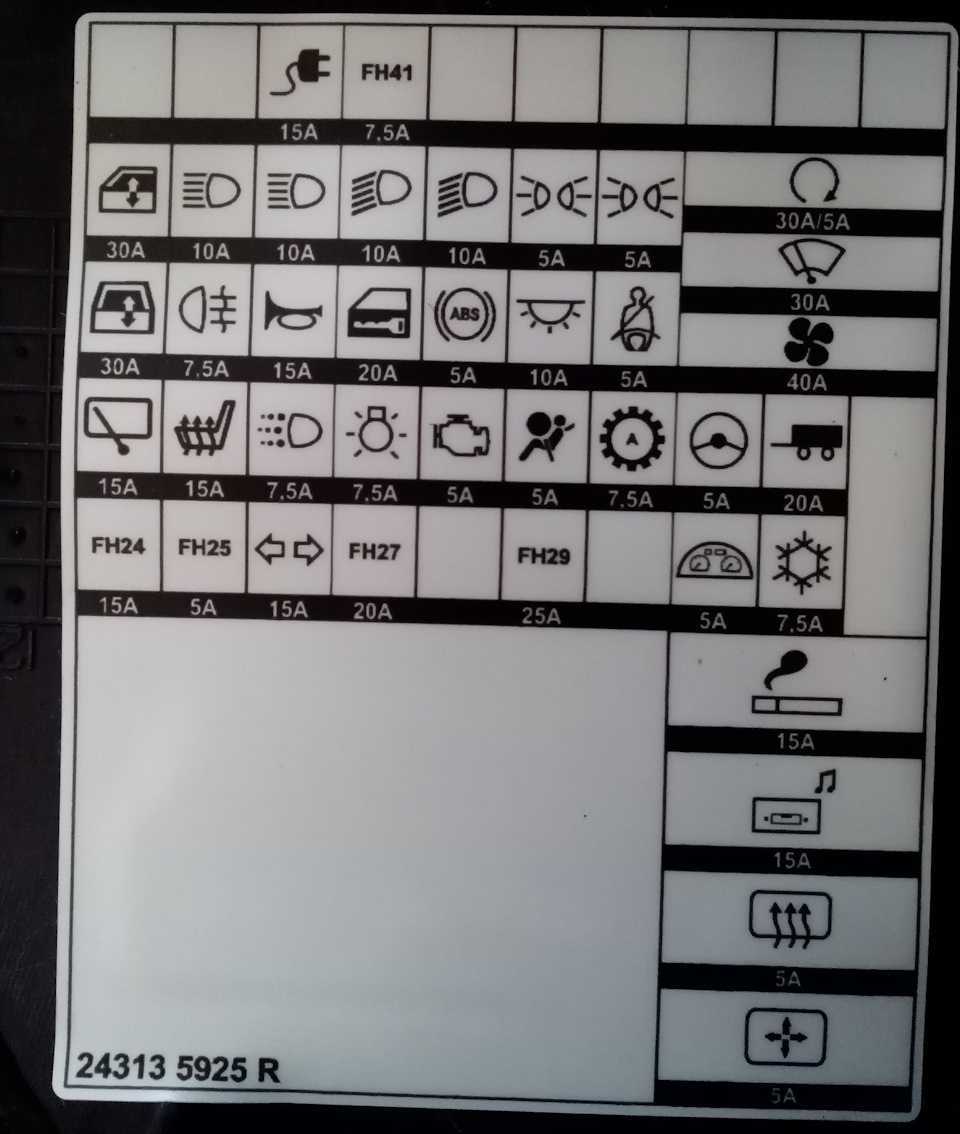

Схема

Назначение

За прикуриватель отвечает предохранитель 33 на 15А.

Если у Вас автомобиль с повышенной комплектацией и количество реле и предохранителей отличается, сверьтесь с данным описанием.

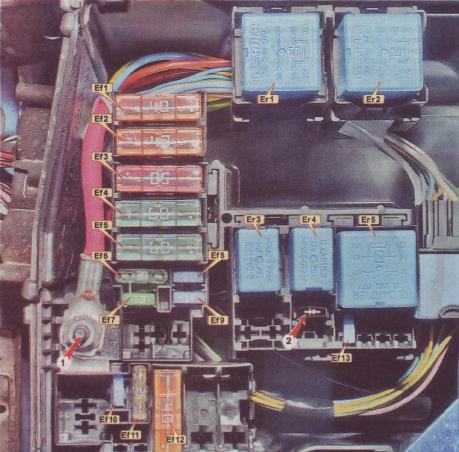

Блок под капотом

Он расположен в монтажном отделении в моторном отсеки.

Схема

Обозначение

1. Клемма аккумулятора
2. Диод компрессора кондиционера

Комментарии 22

спасибо все замечательно,оформлено все понятно

Отражены на схемах, в зависимости от вашей модели.

а где стоит предохранитель сигнализации рено сандеро 2013г.в.?

Обычно, световая сигнализация подключается к кнопке аварийной сигнализации, коричневый провод, управление импульсное по минусу. Поэтому стоит начать проверку с этого.

Большое спасибо. Рено Сандеро Степвей-2. Купил китайские лампочки ДХО, поставил, дымок….. и перестали гореть ДХО. Поставил обратно штатные лампочки, ДХО не горит габариты включаются. Где предохранитель, благодаря ФОТО узнал. Купил предохранители с датчиками, лампочка зажигается когда предохранитель перегорел. Открыл, увидел, заменил!

Доброе утро! Подскажите какой предохранитель посмотреть если не работает стартер?

F37, блок в салоне, если у Вас сандеро 2.

Фото блоков сандеро 2 разные.

Будем рады, если вы поможете дополнить наш материал своими фотографиями.

Здравствуйте, у меня Renault Sandero 2 вентилятор печки не крутит даже, подскажите какой предохранитель на него идет? по схеме не могу увидеть

Если схемы немного отличаются, проверяй целостно всех элементов. Отметим, что за систему вентиляции, так же могут отвечать некоторые реле.

Сандеро 2 у меня F7 передние габариты и подсветка приборной панели, F6 задние габариты и подсветка номера

На фотографии салонного блока предохранителей Рено сандеро 2 за что отвечает третье реле синего цвета с маркировкой G.CARTIER 20 240 077, расположенное под реле R1-реле кондиционера и R2-реле заднего обогрева стекла? У меня в Рено Логан 2 в точности такая же схема, но в описании к схемам предохранителей и реле нигде нет информации об имеющемся здесь третьем реле. С недавнего времени у меня звуковой сигнал стал работать через раз. То есть не совсем не работает, а срабатывает по произвольному алгоритму — то может сигналить в нормальном режиме, то не сигналит вообще никак. По схеме все предохранители, влияющие на работу звукового сигнала, проверил — F10 и F29. Сделал вывод о том, что возможно в моем Рено Логан 2 комплектации Privilege звуковой сигнал подключен все-таки через реле, как например у Reno Флюенс. Возможно это третье реле как раз и является реле звукового сигнала. Некоторые «Спецы» утверждают, что в бюджетных логанах сигнал подключен напрямую без реле. Просьба всем, подскажите кто что-то знает по моему вопросу.

У меня Рено Сандеро степвей 2 по фото предохранители такие же. Но где находится 38 на 30 А? На фото его тоже нет.

Фото схема не полная. В правом верхнем углу 3 больших предохранителя . Нумерация с верху в низ 37, 38, 39. Под описанием добавили дополнительную ссылку для ознакомления.

Подскажите на передний и задний дворник один предохранитель F38 .

F38 отвечает за передний дворник, а F15 за задний дворник, фонари заднего хода и стеклоомыватель (он общий для заднего и переднего омывателей)

Ребята спасибо вам огоромное все заработало, сразу на двух машинах рено сандеро степ вэй 2012 года.

Добрый вечер. Рено сандеро 2010г. Не работают повороты, аварийка, плафон, центральный замок, обогрев дальнего стёкла? Что делать?

Ребят, огромное спасибо! Огромную работу проделали, кучу времени всем сэкономили! И ещё — на Сандеро 2 (2015) на магнитолу выходит всего 2 предохранителя: на 5 и 7,5 А?

Добрый день. Подскажите кто — нибудь пожалуйста: где на рено Сандеро 1,4 (2010г.) предохранитель двигателя омывателя лобового стекла? Спасибо.

Схема предохранителей Сандеро

На фото показана схема, актуальная для 2017 года выпуска.На схеме обозначены основные элементы конструкции.

Распиновка предохранителей и реле

Вариант 2012 года будет сильно отличаться от систем более новых модификаций. Привести единую схему в одном фото или описании не получится. Схематическое изображение будет слишком большим и сложным для понимания. По этой причине производитель не приводит в руководствах по ремонту машины отдельные части электросхемы.

Предохранитель кондиционера

В первом поколении отвечает вставка подкапотного модуля F07. Стандартное реле муфты К4 ответственно за работу самого агрегата. После рестайлинга эти показатели изменились F39 и R1 или ER4.

Предохранитель топливного насоса

У модели 2010 года питается от бортовой сети через элементы F2 и 03 моторного и салонного блоков соответственно. От них подается напряжение на релейный выключатель К5.

Во втором поколении вставки остались на прежних местах, но изменилось расположение реле. Теперь это Er3.

Предохранитель стартера

Элементы изначально были вынесены отдельно от основных модулей. Обновленное авто получило предохранитель стартера №37.

Втягивающее реле и силовые выключатели устанавливаются на одинаковых местах. Это обусловлено конструктивными особенностями агрегатов.

Предохранитель омывателя

Для дорестайла система построена через элемент F03 и релейный выключатель К7. Рестайлинговый вариант защищен через элемент 15.

Поворотники

Для автомобиля первых годов выпуска предохранитель системы поворотов установлен в гнезде F4. Система переключателей запитана через вставку №29.

После обновления 2014 года устройство переместили в контактный разъем F24.

Релейные переключатели прерывателей устанавливаются на обоих модификациях машины отдельно. Расположение деталей можно определить по характерному щелканью под доской.

Предохранитель дворников

В первой модификации автомобиля за питание отвечает элемент F1. Паузы в срабатывании позволяет делать элемент 29.

https://youtube.com/watch?v=q7gZclGOulw

Ходовые огни

Дневные осветительные приборы вынесены на гнездо №27 салонной монтажной платы. Реле ДХО монтируется отдельно под капотом.

После рестайлинга деталь перенесли на место 17.

Предохранитель габаритов

Система управления активацией габаритного света на первой модификации машины запитана для каждого борта отдельно. Здесь это предохранители 18 и 19 для левой и правой стороны.

Новое поколение оборудовано по другому принципу. Задние габариты вынесены на предохранитель F6, а передние проходят через F7.

Вентилятор охлаждения

Система защищается от силового элемента F36 в версии дорестайл. Отсюда замыкаются управляющие контакты релейного выключателя К2 и 3 соответственно.

В новом поколении автомобиля для модификации без кондиционера, за принудительный охладитель ответственна вставка 02 салонного модуля. Если на машине есть кондер, силовые жилы защищены от элементов 07 и 08 подкапотного отсека. Также здесь присутствует магистральная вставка Ef7. Если вентилятор отказал совсем, ее следует проверить в первую очередь.

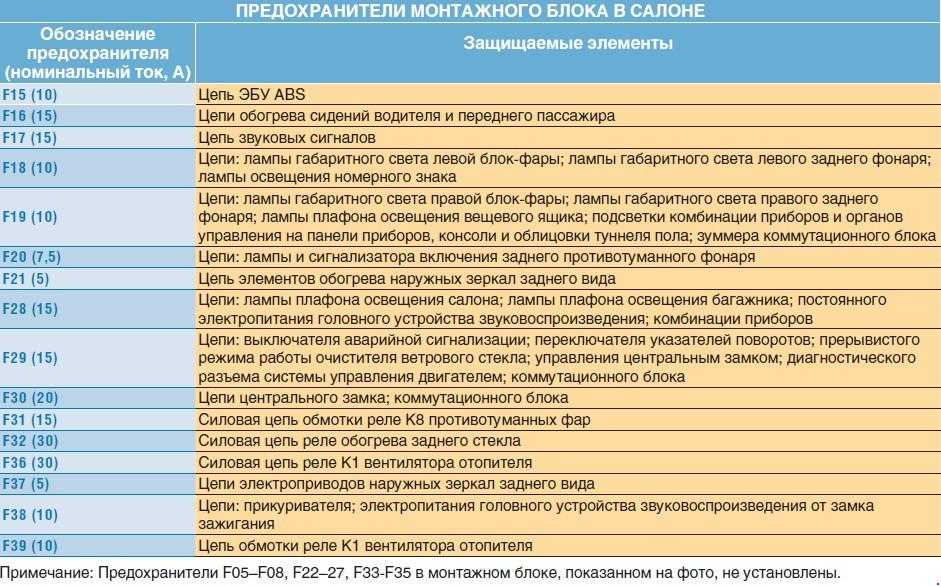

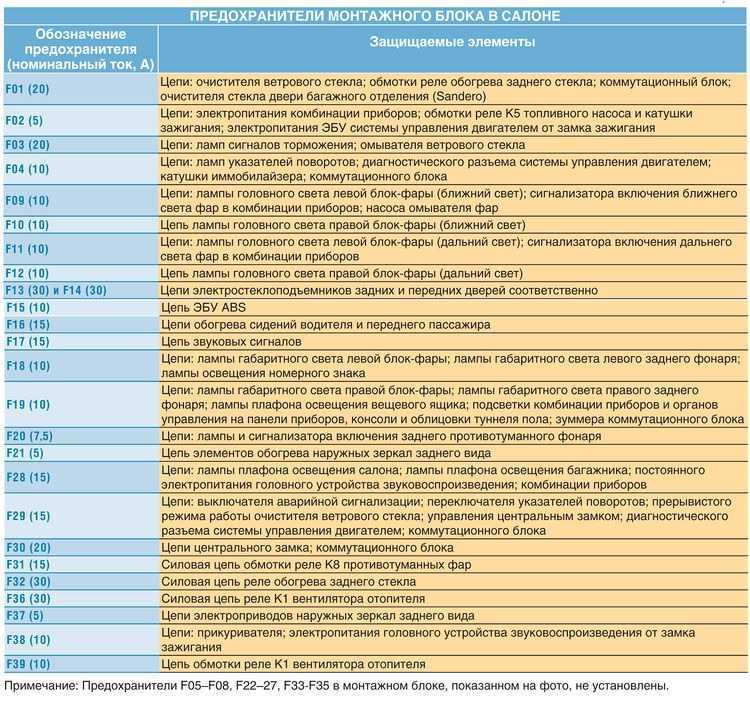

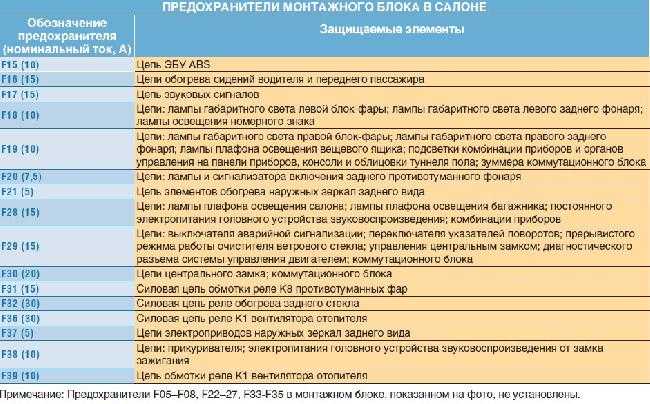

Назначение предохранителей в салоне автомобиля

№ (Ампер)	Защищаемая цепь	№(Ампер)	Защищаемая цепь
			Электрообогрев наружных зеркал заднего вида
	Комбинация приборов, ЭБУ		Место под установку охранной сигнализации
	Выключатель фонаря заднего хода		Усилитель рулевого управления
	Электронная блокировка пуска двигателя (блок управления подушек безопасности и преднатяжителей ремней безопасности*)		Газовое оборудование
			Блок управления подушками безопасности и преднатяжителями ремней безопасности
			Задний стеклоочиститель, выключатель фонаря заднего хода
	Левая фара (ближний свет)		Освещение салона
	Правая фара (ближний свет)		Общее питание
	Левая фара (дальний свет)		Блокировка открывающихся элементов кузова
	Правая фара (дальний свет)		Противотуманные фары
	Задние электростеклоподъемники		Электрообогрев заднего стекла
	Передние электростеклоподъемники		Электровентилятор системы отопления (кондиционирования) и вентиляции салона
	Блок управления ABS		Электропривод наружных зеркал заднего вида
	Электрообогрев передних сидений		Автомагнитола
	Звуковой сигнал		Системы отопления (кондиционирования) и вентиляции салона
	Габаритный свет левого борта, выключатель аварийной сигнализации, прикуриватель
	Габаритный свет правого борта
	Выключатель Заднего противотуманного фонаря

*только для автомобилей до 2009 г. выпуска. F6, F8, F22, F33-35 – резерв.

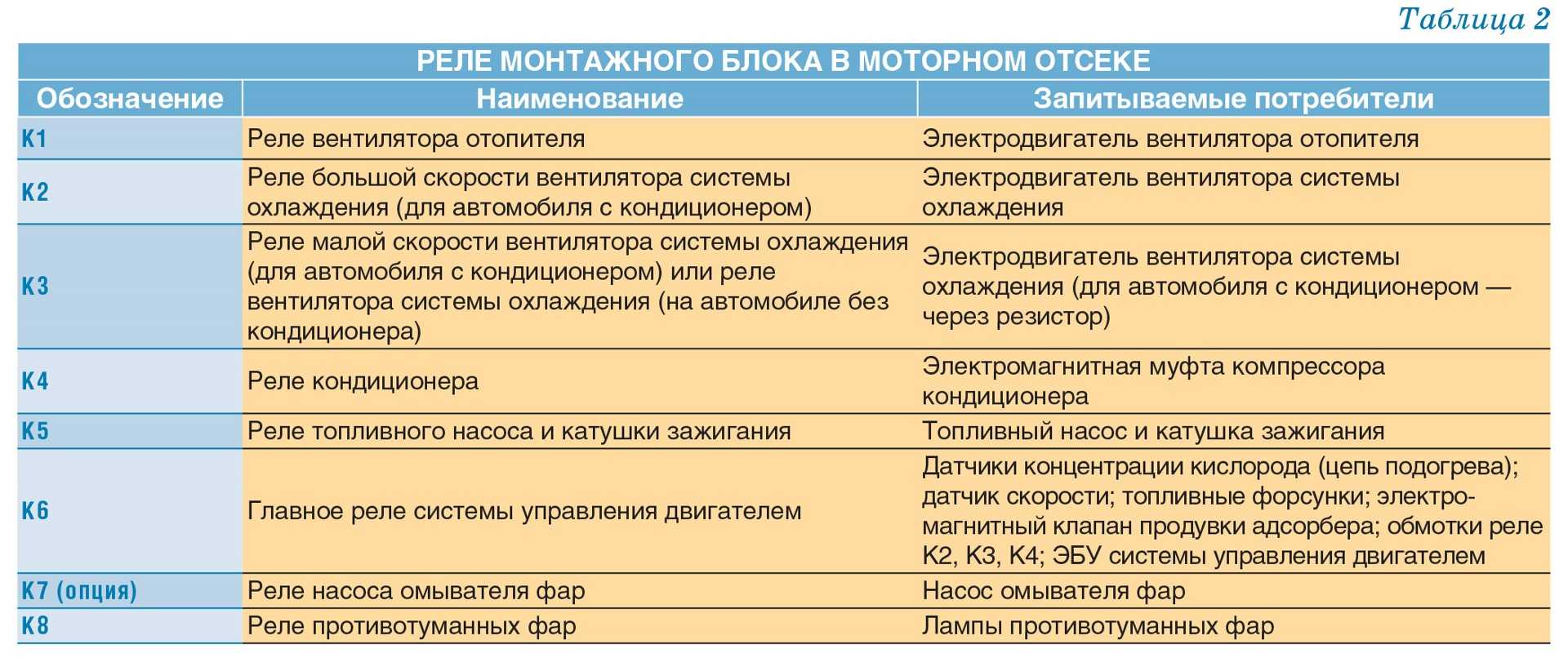

Назначение реле и предохранителей в моторном отсеке

Блок реле/ предохранителей	№ (ток А)	Назначение
		Охранная сигнализация, переключатель наружного освещения, реле освещения дневного движения
	Переключатель наружного освещения, монтажный блок предохранителей салона
		Питание платы реле
	Цепь питания реле системы впрыска
	Цепь питания реле системы впрыска, электронный блок системы управления двигателем
		Реле включения компрессора кондиционера
	Реле электровентилятора
		Реле топливного насоса
	Реле блокировки впрыска
Отдельное реле		Реле вентилятора отопителя

Поиски места короткого замыкания

Одним из методов поиска короткого замыкания является извлечение предохранителя и подключение вместо него лампы-пробника или вольтметра.

Напряжение в цепи должно отсутствовать. Подергайте проводку, наблюдая за лампой-пробником.

Если лампа начнет мигать, то в данном жгуте проводов есть замыкание на «массу», возможно, вызванное перетиранием изоляции проводов.

Аналогичная проверка может быть проведена для каждого из компонентов электрической цепи путем включения соответствующих выключателей.

Проверка надежности контакта с массой. Отсоедините аккумуляторную батарею и подсоедините один из проводов лампы-пробника, имеющей автономный источник питания, к точке с заведомо хорошим контактом с «массой», другой провод лампы подключите к проверяемому жгуту проводов или контакту разъема. Если лампа загорается, контакт с массой в порядке (и наоборот).

Проверка на отсутствие обрыва

Проверку проводят для обнаружения обрывов электрической цепи.

После отключения питания контура проверьте его с помощью лампы-пробника с автономным источником питания.

Подключите провода пробника к обоим концам цепи. Если контрольная лампа загорается, обрыва в цепи нет, Если лампа не загорается, то это свидетельствует о наличии в цепи обрыва.

Аналогичным образом можно проверить и исправность выключателя, подсоединив пробник к его контактам. При переводе выключателя в положение ВКЛ лампа пробника должна загораться.

Локализация места обрыва

При диагностике подозреваемого в наличии обрыва участка электрической цепи визуально обнаружить причину неисправности оказывается довольно сложно, так как визуально проверить клеммы на появление коррозии или нарушение качества их контактов тяжело из-за ограниченного доступа к ним (обычно клеммы закрыты корпусом контактного разъема).

Резкое подергивание корпуса колодки жгута проводов на датчике или самого жгута проводов во многих случаях приводит к восстановлению контакта.

Не забывайте об этом при попытках локализации причины отказа подозреваемой в наличии обрыва цепи.

Нестабильно возникающие отказы могут быть следствием окисления клемм или нарушения качества контактов.

Диагностика неисправностей электрических цепей не представляет собой трудную задачу, при условии четкого представления того, что электрический ток поступает ко всем потребителям (лампа, электромотор и пр.) от аккумуляторной батареи по проводам через выключатели, реле, предохранители, плавкие вставки, а затем возвращается в батарею через массу (кузов) автомобиля.

Любые проблемы, связанные с отказом электрооборудования, могут быть вызваны прекращением подачи на них электрического тока от батареи или возврата тока в батарею.

Предохранители Рено Сандеро схема и где находятся

Защита электропроводке в Сандеро

Электрооборудование, подключенное к бортовой электросети популярного авто Рено Сандеро, защищено двумя комплектами предохранителей. Первый размещается под приборной консолью. Другой дислоцируется под капотом на стационарной основе. Его точное местонахождение – АКБ. Именно, плавкие перемычки призваны обеспечить защиту электропроводки при повышении силы тока сверх допустимых значений. В данной статье подробно разберемся, где находятся непосредственно сами предохранители и как их нужно правильно заменять, хотя в этом в деле на помощь многим придет схема.

Каждый предохранительный элемент на Рено Сандеро и в версии Степвей отвечает за защиту строго определенной силовой и дополнительной электроцепи. Повышение силы тока приводит к его перегоранию, что в свою очередь защищает проводку и оборудование машины от выхода из строя.

Плавка перемычек является следствием короткого замыкания и указывает на конкретное место обрыва цепи.Для того, чтобы предотвратить потенциальные возгорания машины или возникновение более серьезных поломок на Рено Сандеро, и на версии Степвей необходимо правильно выбрать место размещения перемычек.

Дастер отзывы владельцев все минусы

Блок предохранителей под капотом авто

Блок с предохранителями находится с левой стороны от АКБ, это хорошо показывает схема. Он включает элементы защиты систем, отвечающих за работоспособность мотора Рено и защищающих силовые цепи автомобиля.

БП двигателя необходим для защиты:

• Системы зажигания и объединенных с замком потребителей;
• Энергосистемы ЭБУ для блока, управляющего мотором;
• Силовых реле кулеров и запитки главного регулятора;
• Питания БП около консоли с приборами;
• Регулятора климат-контроля, топливного насоса и омывателя элементов передней световой оптики машины.

Блок предохранителей под торпедой авто

Конструкция и ее особенности обуславливаются предназначением сборки и строго определяются в процессе проектирования. Где находятся? БП с левой стороны от приборной панели дислоцируется вблизи рукоятки, фиксирующей крышку капота. Если потребуется провести осмотр деталей, то придется снять пластиковый декор в виде вставок.

• Системы световой сигнализации;
• Охранного комплекса;
• Питания узла электрических приборов;
• Энергосистемы ЭБУ для блока, управляющего мотором;
• Кабеля печки и прикуривателя;
• Обмоток реле и электрических приводов.

Для цепей Рено Сандеро, в том числе и для версии Степвей с малой силой тока надобность в применении сложных предохранителей отпадает. Плавкий элемент более функционален и полностью оправдывает свое применение. Для наиболее мощных источников энергопотребления, кулеров печки и охлаждения мотора применяется подсоединение мощных клемм реле.

Ремонтные работы

Приступая к выполнению ремонтных работ необходимо быть точно уверенным в поломке расходной комплектующей, и пригодится схема, чтобы понять точно где находятся те или иные предохранители. Это можно сделать, используя прибор. Перед снятием предохранителя обязательно отключить минусовой контакт на АКБ. Перед монтажом новых расходников необходимо корректно установить и исправить причину поломки.

Для снятия небольших перемычек Renault Sandero придётся воспользоваться пинцетом, который располагается на крышке сборки салона и имеет особые концы. Более крупные предохранители без проблем вытаскиваются пальцами. Если требуется усилие для извлечения перемычки, то используют шлицевую отвертку тонкого типа

Применять ее следует осторожно, чтобы не повредить другие части электроцепи

БП в моторном отсеке Renault Sandero проверяется путем отведения защелки крышки. После удаления крышки неисправность можно обнаружить сразу. В БП передней консоли можно получить доступ, просто открыв крышку.

Наиболее часто «горит» предохранитель прикуривателя на плате. Запитка для электроцепи данного устройства осуществляется током в 10 А. От блока перемычек через проводку определенной толщины ток поддается на гнезда панели. От прикуривателя питание могут получать различные потребители.

При первых признаках неисправностей рекомендуется осмотреть цепь прикуривателя и решить проблему. На предохранители наносится стандартный маркер красным цветом F38 (10 A). Через данный контур питания получает ток и автомагнитола. Электроцепь подключается от центрального замка зажигания машины.

Как происходит замена вставок

В случаях с салонным блоком и БП, находящегося в моторном отсеке, замена плавких вставок не представляет вообще никаких проблем в отличии от моделей Меган 2 и 3. Чтобы правильно определить неисправную комплектующую блока, следует воспользоваться схемой расположения предохранителей Renault SANDERO.

Неизменным правилом снятия защитных вставок является отключение источника питания. Все работы на монтажных блоках нужно производить при отсоединенных клеммах аккумуляторной батареи. В комплекте салонного блока должен быть специальный пинцет, которым вынимаются вставки.

Рено Сандеро зачастую страдает нарушением работы прикуривателя, а именно вставка под номером 33. Данная цепь запитана от 10А, через нее ток подается и на аудиосистему автомобиля.

Если перегоревший предохранитель найден, не надо спешить поменять его на новую деталь и считать ремонт законченным. Следует разобраться в причине возникновения данной неисправности, чтобы потом не наступить на те же грабли.

Совет. Не рекомендуется менять сгоревшую плавкую вставку перемычкой в виде проволоки или другим предохранителем, но с большей емкостью. Это рано или поздно приведет к худшим последствиям: выходу из строй электрооборудования с возможным возгоранием.

Отводят в сторону фиксатор крышки предохранительного устройства.

Ремонтные работы

Для правильного выполнения следует придерживаться определенных рекомендаций.

• Перед выполнением ремонта следует установить машину на ровной и хорошо освещенной поверхности.
• При любых манипуляциях с электрической частью машины всегда снимается клемма с аккумуляторной батареи.
• Предохранители и релейные выключатели вынимаются из посадочных гнезд предельно аккуратно.

Методы проверки электрических цепей автомобиля

Обычно мастера используют один из перечисленных способов проверки цепей оборудования.

• Подключение компьютера и считывание ошибок БК.
• Диагностика при помощи мультиметра. Методика позволяет прозвонить диод, сопротивление и релейный выключатель. При этом разбор магистрали не требуется.
• Стандартная прозвонка лампочкой. Подобная методика актуальна больше для классических машин. Но некоторые мастера в 2020 году еще ее применяют.

Замена предохранителя Сандеро

Чтобы поменять перегоревший предохранитель следует выполнить ряд действий.

• Отключить питание от АКБ.
• Вскрыть крышку монтажного блока и найти сгоревшую вставку.
• Далее ее потребуется заменить на заведомо исправную, и собрать устройство в обратной последовательности.

Замена втягивающего реле Сандеро

Для процедуры потребуется снять сам стартер с машины.

Описываемая деталь является частью механизма и снимается только с основой. Для этого выполняются действия:

• отключить питание;
• снять клеммы проводов с корпуса стартера;
• открутить крепежные болты и гайки пускового механизма;
• вынуть блок с посадочного места;
• окрутить втягивающий элемент;
• заменить деталь на новую и собрать машину в обратной последовательности.
