Практикум начинающего автомеханика
Интересно, что с 2011-го комплектации Рено хоть и пережили немало изменений, но штатная проводка осталась «умеренно лояльной» к подключению неродных систем. Это существенно облегчает процесс тем автолюбителям, которые задались целью сделать все своими руками.
Помимо стандартного набора материалов (моток изоленты, 3–4 м гофрированных трубок сечением 10 мм, саморезы, хомуты) потребуется:
- Торцевой ключ на 10 мм.
- Отвёртки: крестовая и Т20.
- Паяльник мощностью 60 Вт.
Когда подготовка завершена, нужно определиться с дислокацией. Самый практичный вариант монтажа блока — под приборным щитком. Во-первых, там достаточно свободного пространства, во-вторых — минимальная влажность.
Чтобы установить сигнализацию в комфортных условиях, торпеду лучше снять (будет удобнее поставить требуемые элементы). Но, так как в Рено 4 точки крепления приборного щитка, сначала нужно аккуратно отсоединить их, а уж потом «устранить» защиту торпеды. Когда демонтаж завершён, остаётся несколько шагов.
- Завести блок сигнализации за щиток.
- Установить стяжку с поперечной балкой кузова (скрепить хомутами).
- Завести провод от блока под капот.
- Подключиться к проводке.
Замена и ремонт деталей монтажного блока
Подобные узлы на современных автомобилях делаются необслуживаемыми. Блочная конструкция не подразумевает возможности ремонта или замены отдельных частей.
Некоторые автомобилисты пытаются перепаивать контактные группы или менять отдельные части блока. Процедура завершается успешно, но долговечность ремонта остается под сомнением.
Логан не заводится, перегорает предохранитель f19
Если постоянно горит 9 вставка – проблема скрывается в работе модуля АБС. Устройство запитано отдельно от общей магистрали. При этом, управление модулем происходит через ЭБУ. Головной блок видит, что механизм поврежден (отключен) и не дает запустить силовую установку.
При подобной проблеме следует тщательно проверить все провода и датчики системы.
Не заводится стартер, не крутит, реле щелкает
Самыми распространенными причинами являются.
- Износ щеток стартера. Когда нет питания – устройство работать не будет.
- Поломка бендикса или втягиваюшего реле.
- Отошел или окислился силовой провод, что препятствует нормальному прохождению электричества.
- Повреждены обмотки мотора.
Изначально следует показать машину проверенному мастеру для диагностики. .
Led на Логан, обманка из реле
Когда пользователь хочет установить на машину новый, диодный свет, часто возникают проблемы с работой обновленной оптики. При постоянном мерцании диода или прочих неприятностях следует понимать, что сопротивление и принцип действия диода отличается от классической системы.
Решается проблема просто. Для исправления «бага» требуется врезать в проводку обычную релюшку. Как это сделать указано на схеме.
Блоки с предохранителями и реле в моторном отсеке
В Renault Logan первого поколения устанавливалось два варианта монтажных блоков: сборный (машины, собранные до 17.05.2005) и единый (машины, собранные с 17.05.2005 до 2013 года).
Вариант 1
Он собран из 11 малых блоков и разделен на две части, закрепленные по краям аккумуляторной батареи. Схема расположения предохранителей и их расшифровка приведены на фото и в таблице ниже.
Предохранители
| Обозначение малого блока | Обозначение элемента | Номинал, А | Защищаемая/обслуживаемая цепь |
| 597А | F1 | 60 | Охранная сигнализация; Переключатель наружного освещения; Освещения дневного движения |
| F2 | 60 | Переключатель наружного освещения; Монтажный блок в салоне | |
| 597В | F1 | 30 | Питание платы реле |
| F2 | 25 | Система впрыска | |
| F3 | 5 | Система впрыска и ее ЭБУ | |
| 597С | F1 | 50 | ABS |
| F2 | 25 | ABS | |
| 597D | F1 | 40 | Большая скорость вращения электровентилятора, плата реле |
Реле
| Обозначение малого блока | Обозначение элемента | Защищаемая/обслуживаемая цепь |
| 299 | 231 | Противотуманные фары |
| 753 | Насос омывателя фар | |
| 784 | 474 | Включение компрессора кондиционера |
| 700 | Малая скорость вращения электровентилятора | |
| 1034 | 288 | Освещение дневного движения |
| 289 | ||
| 290 | ||
| 1047 | 236 | Топливный насос |
| 238 | Блокировка впрыска | |
| Прочее (отдельные реле) | 233 | Вентилятор отопителя |
| 236 | Большая скорость вращения электровентилятора |
Блок установлен в выемке между левой амортизационной стойкой и фарой.
Предохранители
| Обозначение | Номинал, А | Защищаемая цепь |
| F1 | 60 | Замок зажигания и все потребители, запитываемые от замка; Переключатель наружного освещения |
| F2 | 30 | Вентилятор системы охлаждения (на автомобиле без кондиционера) |
| F3 | 25 | Топливный насос и катушки зажигания; Система управления двигателем |
| F4 | 5 | Постоянное электропитание ЭБУ системы управления двигателем |
| F5 | 15 | Не используется |
| F6 | 60 | Салонный монтажный блок |
| F7 | 40 | Силовые цепи: реле К4 кондиционера; реле К3 малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером) |
| F8 | 25 | Цепи ЭБУ АБС |
| F9 | 50 | Цепи ЭБУ АБС |
Реле
| Обозначение | Обслуживаемый потребитель |
| К1 | Электродвигатель вентилятора отопителя |
| К2 | Электродвигатель вентилятора системы охлаждения |
| КЗ | Электродвигатель вентилятора системы охлаждения (для автомобиля с кондиционером — через резистор) |
| К4 | Электромагнитная муфта компрессора кондиционера |
| К5 | Топливный насос и катушка зажигания |
| К6 | Датчик концентрации кислорода (цепь подогрева); Датчик скорости; Топливные форсунки; Электромагнитный клапан продувки адсорбера; Обмотки реле К2, К3, К4 |
| К7 (опция) | Насос омывателя фар |
| К8 | Лампы противотуманных фар |
Проверка цепи включения стартера Renault Logan 2004-2009 Бензин
Если при переводе ключа в замке зажигания в положение «IV» стартер не работает — возможна неисправность как самого стартера, так и цепи его включения (при исправных двигателе и аккумуляторной батарее). Для проверки снимаем защиту силового агрегата (см. «Снятие защиты силового агрегата»). Устанавливаем рычаг переключения передач в нейтральное положение и включаем стояночный тормоз. При выключенном зажигании отсоединяем наконечник провода управления от вывода обмоток тягового реле стартера (см. «Снятие и разборка стартера»).
Стержнем отвертки перемыкаем вывод обмоток тягового реле и верхний контактный болт.
При проведении этой операции необходимо соблюдать осторожность, так как возможно искрообразование в зоне перемыкания выводов. Не замкните отвертку на «массу» в момент соединения выводов
Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является повреждение в цепи его включения. В противном случае неисправен стартер или его тяговое реле. Если нет возможности устранить повреждение в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы) можно пустить двигатель и доехать до места ремонта. При неисправном стартере доехать до места ремонта можно пустив исправный двигатель «с толкача» — передавая вращение коленчатому валу двигателя от ведущих колес автомобиля через трансмиссию. Эту операцию можно вполне выполнить вдвоем на участке (безопасном) ровной дороги, а тем более под уклон. Переводим рычаг переключения передач в нейтральное положение и включаем зажигание. Помощник сзади толкает автомобиль и разгоняет его. В этот момент выжимаем сцепление и включаем передачу (лучше вторую), после чего плавно отпускаем педаль сцепления. При исправных системах управления и питания двигатель должен пуститься, после чего выжимаем сцепление и выключаем передачу. Чем быстрее вы разгоните автомобиль, тем выше будут обороты коленчатого вала двигателя и тем легче он пустится. Разогнать автомобиль для пуска двигателя можно также путем его буксировки с помощью другого автомобиля (см. «Буксировка автомобиля»). Неисправность в цепи включения стартера может быть вызвана повреждением силовой цепи или цепи управления тяговым реле, контактной группы выключателя зажигания. Питание на обмотки тягового реле подводится от выключателя зажигания, на который, в свою очередь, напряжение подается от аккумуляторной батареи через предохранитель F01 (60 А) монтажного блока, расположенного в моторном отсеке. При перегорании этого предохранителя стартер не включится, но при этом также будет обесточено большинство электрических потребителей (электростеклоподъемники, электропривод наружных зеркал заднего вида, обогрев заднего стекла, очиститель ветрового стекла, вентилятор отопителя). Для поиска неисправности в цепи включения стартера вынимаем из монтажного блока моторного отсека предохранитель F01 (см.«Электрооборудование»).
Тестером проверяем: подводится ли «+12 В» к гнезду (показанному на фото) предохранителя. При этом «минусовый» щуп тестера присоединяем к «минусовому» выводу аккумуляторной батареи. Если напряжение к гнезду предохранителя не подводится — неисправна цепь от аккумуляторной батареи до гнезда (обрыв провода или замыкание на «массу»). Если же напряжение к гнезду предохранителя подводится, то, установив исправный предохранитель, тестером проверяем целостность цепи от второго гнезда предохранителя до выключателя зажигания. Для этого отсоединяем колодку жгута проводов от выключателя зажигания (см. «Замена катушки иммобилайзера и выключателя зажигания»).
Присоединяем «плюсовой» вывод тестера к выводу «4» колодки жгута проводов, а «минусовой» — к «массе». Тестер должен показать напряжение аккумуляторной батареи. В противном случае цепь от второго гнезда предохранителя до выключателя зажигания — неисправна (обрыв провода или замыкание его «на массу»). Если же напряжение к выводу «4» колодки жгута проводов выключателя зажигания подается…
…отрезком провода перемыкаем на короткое время выводы «4» и «6» колодки жгута проводов. При этом должен раздаться щелчок — включится тяговое реле стартера. Если тяговое реле включается — неисправен выключатель зажигания или его соединение с колодкой жгута проводов, если не включается — неисправна цепь от вывода «6» колодки жгута проводов до вывода обмоток тягового реле (обрыв провода или замыкание его «на массу» .
carpedia.club
Основной блок «Рено-Логан» второго поколения
Чтобы быстро найти и устранить неисправности электрики в Логане, нужно знать где находятся предохранители и реле Renault Logan, как выполнены схемы и цепи питания приборов. О монтажных блоках и путях решения проблем электрики пойдёт речь в этой статье.

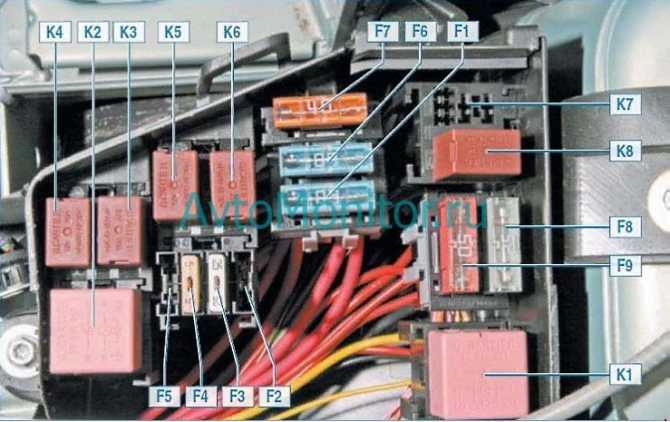

Монтажный блок реле и предохранителей в моторном отсеке:F01–F09 — предохранители; К1–К8 — реле (назначение предохранителей и реле см. в таблицах 1 и 2)
Большинство электрических цепей защищено плавкими предохранителями. Мощные потребители (элемент обогрева заднего стекла, вентилятор отопителя, вентилятор системы охлаждения двигателя, кондиционер и другие) подключаются через реле. Все реле (кроме реле включения обогрева заднего стекла), силовые предохранители и предохранители системы управления двигателем установлены в монтажном блоке реле и предохранителей, расположенном в моторном отсеке слева, за аккумуляторной батареей.
Монтажный блок предохранителей в салоне (для наглядности показано на снятом блоке; назначение предохранителей см. в таблице 3)
На внутренней стороне крышки монтажного блока расположены запасные предохранители 1 (рассчитанные на номинальный ток 5, 10, 15 и 30 А), пинцет-съемник 2 для извлечения предохранителей из блока, а также показана схема расположения предохранителей
| Обозначение предохранителя (номинальный ток, А) | Защищаемые элементы |
| F01 (60 A) | Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; переключателя наружного освещения |
| F02 (30 A) | Силовая цепь реле К3 вентилятора системы охлаждения (на автомобиле без кондиционера) |
| F03 (25 A) | Силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем |
| F04 (5 A) | Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле К6 системы управления двигателем |
| F05 (15 A) | Не используется |
| F06 (60 A) | Цепь электропитания блока предохранителей в салоне |
| F07 (40 A) | Силовые цепи: реле К4 кондиционера; реле К3 малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером) |
| F08 (50 A) и F09 (25 A) | Цепи ЭБУ АБС |
| Обозначение | Наименование | Запитываемые потребители |
| К1 | Реле вентилятора отопителя | Электродвигатель вентилятора отопителя |
| К2 | Реле большой скорости вентилятора системы | Электродвигатель вентилятора системы охлаждения охлаждения (для автомобиля с кондиционером) |
| К3 | Реле малой скорости вентилятора системы | Электродвигатель вентилятора системы охлаждения охлаждения (для автомобиля с кондиционером) (для автомобиля с кондиционером — через резистор) или реле вентилятора системы охлаждения (на автомобиле без кондиционера) |
| К4 | Реле кондиционера | Электромагнитная муфта компрессора кондиционера |
| К5 | Реле топливного насоса и катушки зажигания | Топливный насос и катушка зажигания |
| К6 | Главное реле системы управления двигателем | Датчик концентрации кислорода (цепь подогрева); датчик скорости; топливные форсунки; электромагнитный клапан продувки адсорбера; обмотки реле К2, К3, К4 |
| К7 (опция) | Реле насоса омывателя фар | Насос омывателя фар |
| К8 | Реле противотуманных фар | Лампы противотуманных фар |
Рено логан – точки подключения сигнализации и их особенности
Каждая точка подключения автомобильной сигнализации должна находиться в скрытом месте. Это необходимо для того, чтобы злоумышленник не мог увидеть сигнализационной системы. Каждый концевик двери или багажника внешне незаметен и чтобы до него добраться необходимо открывать специальные щитки. Центральный замок спрятан от посторонних глаз под кучей стандартных приборов. По такому же принципу располагаются и остальные точки подключения. Их такая дислокация дает возможность сделать процесс защиты транспортного средства продуктивным и незаметным.
Чтобы подключить концевики двери и багажника к охранной системе необходимо грамотно и незаметно проложить проводку. Делать это необходимо, используя дополнительно резиновые пластиковые трубки и высококачественную изоляционную ленту. Центральный замок находится глубоко и к нему прокладка проводов будет сложной. В этом деле нельзя спешить, чтобы всё было точно и качественно.
Точки подключения рено логан отвечают за какую-то конкретную функцию машины и сигнализации. Главные точки отвечают за такие функции:
- Поверхность рулевого вала – служит местом установки датчика удара.
- Точки на главном переключателя света – ответственность за подачу сигналов.
- Точка в жгуте двери со стороны водителя – устанавливают концевик двери, регулирующий её открытие и закрытие.
- Центральный замок и замок зажигания – подключение для работоспособности системы.
Установка и подключение сигнализации к каждой точке займут достаточно времени. Владелец машины будет должен зачистить провода, позаботиться о их изоляции и правильно соединить кабеля с системой машины. Важными элементами при установке являются концевик двери и капота, центральный замок и замок зажигания, места подключения основного блока, установки сирены и датчиков.
Следуя инструкции к конкретной сигнализационной системе, установить охрану на рено логан сможет любой владелец. При этом выйдет дешевле и человек на будущее узнает, какие точки подключения сигнализации есть в его машине.
Устал платить за штрафы? Выход есть! Забудьте о штрафах с камер!
- Абсолютно легально (статья 12.2);
- Скрывает от фото-видеофиксации;
- Подходит для всех автомобилей;
- Работает через разъем прикуривателя;
- Не вызывает помех в радиоприемнике и сотовых телефонах.
Узнать подробности.
- cardops.ru
- loganlogan.ru
- manualforauto.ru
- alarmspec.ru
Предохранители и реле Рено Логан 2 (с 2014 года)
ПодробностиРодительская категория: Устройство и ремонт Рено Логан
Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами.
Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины.
Именно о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.
Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке
Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.
Перед вами предстанет примерно следующая картина.
Далее мы в соответствии с обозначениями на картинке и расположением, привели информацию о предохранителях и реле согласно их функционального назначения.
| Большинство предохранителей установлено в монтажном блоке предохранителей в салоне , (крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в таблице |
| Таблица: Цепи, защищаемые плавкими предохранителями |
| Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков. |
1-й вариант расположения предохранителей в моторном отсеке
| 10.2б. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть) |
| 10.2a. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть) |
таблица 10.2
2-й вариант расположения
Реле:
Замена предохранителей
№ Ef- предохранитель, Er-реле Сила тока, А (номинал) Питаемая цепь Ef1 40 Правый элемент обогрева ветрового стекла Ef2 40 Левый элемент обогрева ветрового стекла Ef3 50 ABS/ESP Ef4 60 иммобилайзер, цепь питания предохранителей в салоне F28-F31 Ef5 60 Питание цепей предохранителей в салоне F11, F23-F27, F34 и F39 Ef6 30 ABS/ESP Ef7 30 обогрев заднего стекла и зеркал Ef8 15 противотуманные фары передние Ef9 15 обогрев сидений Ef10 15 муфта кондиционера (комплектация с кондиционером) 25 первая скорость электровентилятора (комплектация без кондиционера ) Ef11 25 предохранитель для реле системы управления двигателем Ef12 40 электровентилятор системы охлаждения Ef13 15 система управления двигателем Er1 35 реле левого обогрева стекла Er2 35 реле правого обогрева стекла Er3 20 реле топливного насоса Er4 20 реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации) Er5 35 реле управления двигателем
Предохранители и реле Реле Логан ( с 2014 года) в салоне (панель приборов)
Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…
Далее приведено наименование и обозначение и расположение предохранителей согласно их применения.
| F1 | 30 | электростеклоподъемники передние |
| F2 | 10 | дальний свет левая фара |
| F3 | 10 | дальний свет правая фара |
| F4 | 10 | ближний свет левая фара |
| F5 | 10 | дальний свет правая фара |
| F6 | 5 | задние габариты, подсветка номера, подсветка |
| F7 | 5 | передние габариты |
| F8 | 30 | электростеклоподъемники задние |
| F9 | 7.5 | задний противотуманный фонарь |
| F10 | 15 | звуковой сигнал |
| F11 | 20 | центральный замок |
| F12 | 3 | ABS/ESP |
| F13 | 10 | освещение салона, климатическая установка |
| F14 | 5 | датчик угла поворота руля |
| F15 | 15 | стеклоомыватель, парковочный радар, фонарь заднего хода |
| F16 | 5 | аудиосистема, обогрев стекла, ограничитель скорости |
| F17 | 7.5 | ДХО |
| F18 | 7.5 | стоп сигнал |
| F19 | 5 | система управления |
| F20 | 5 | подушки безопасности |
| F21 | — | резерв |
| F22 | 5 | резерв |
| F23 | — | резерв |
| F24 | 15 | указатель поворота |
| F25 | 10 | противоугонная система |
| F26 | 15 | блок управления электрооборудованием |
| F27 | 20 | подрулевые выключатели (вход на ближний свет) |
| F28 | — | резерв |
| F29 | 25 | подрулевые выключатели (вход на дальний свет) |
| F30 | — | резерв |
| F31 | 10 | щиток приборов |
| F32 | 7,5 | аудиосистема |
| F33 | 15 | прикуриватель |
| F34 | 15 | диагностический разъем |
| F35 | 5 | обогрев наружных зеркал |
| F36 | 5 | привод зеркал |
| F37 | 30 | стартер |
| F38 | 30 | стеклоочиститель |
| F39 | 40 | кондиционер |
| R1 | 35 | реле кондиционера |
| R2 | 35 | реле заднего обогрева стекла |
Расположение и электросхема
В автомобилях Рено Логан есть два блока предохранителей (далее — БП). Один из них находится в салоне машины, а именно — с левой стороны торпеды под приборной панелью, напротив водительского сидения. Второй блок установлен производителем в моторном отсеке, в районе аккумуляторной батареи.
БП в салоне
Для начала рассмотрим схему и назначения предохранителей в салоне. Как сказано выше, этот блок расположен с левой стороны торпеды, в районе рычага открытия капота. Чтобы добраться до него, вам нужно будет снять пластмассовую декоративную накладку — под ней находятся все элементы устройства.
Схема устройства, которое находится в салоне автомобиля
На вашем автомобиле в зависимости от комплектации могут быть установлены не все детали устройства. Тем не менее, мы рассмотрим предназначение каждого из элементов. Ниже представлена расшифровка.

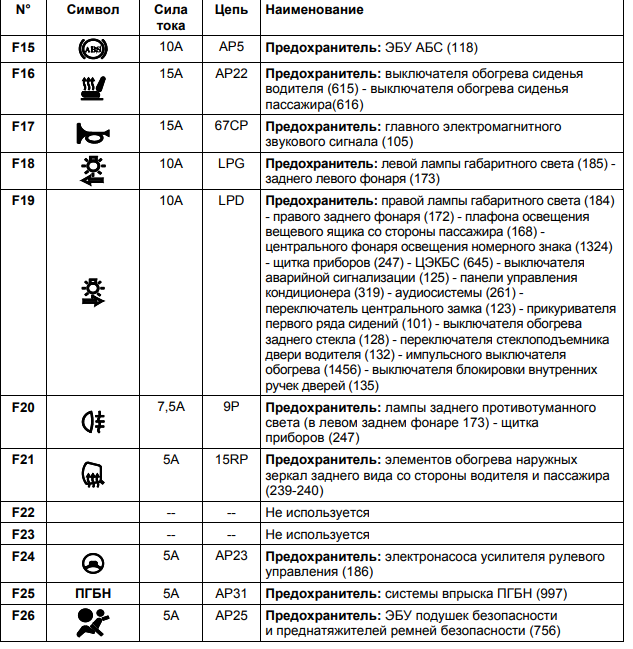

Таблица предназначения деталей БП, расположенного в салоне транспортного средства Рено Логан
Здесь же следует рассказать вам о предохранителе прикуривателя. Этот компонент чаще других выходит из строя, что можно назвать «болезнью» Рено Логан. Источник питания подает ток на предохранитель мощностью 10 ампер. Уже от БП через провода подается напряжение на гнездо в консоли. Потребителем тока может быть не только непосредственно сам прикуриватель, но и любое другое устройство, подключенное к нему напрямую: видео-регистратор, очиститель воздуха и т.д.
Если вы заметили неполадки в работе, то в первую очередь стоит проверить предохранитель прикуривателя. Он маркируется красным цветом и имеет номер 38. Помните о том, что непосредственно устройства, отвечающего за прикуриватель, в машине нет, поскольку он потребляет напряжение от медиа-системы или магнитолы, в зависимости от того, что установлено в авто. Поэтому при проверке детали на работоспособность нужно проверить функционирование именно номера 38.
В том случае, если в определенный момент напряжение будет больше 10 ампер, то предохранитель в салоне перегорит — в этом не сомневайтесь. Тем не менее абсолютным лидером по количеству перегорания деталей в автомобилях Рено Логан является электронасос. А он также питается от сети магнитофона. Поэтому, если вы решили подкачать колеса, то магнитолу желательно выключить. Кроме того, перед тем как подсоединить шланг насоса к ниппелю колеса, дайте ему поработать немного на холостых оборотах.
Также одной из распространенных проблем является несоответствие размеров штекера прибора и гнезда прикуривателя. Если контакт между штекером подключаемого устройства и клеммами недостаточный, то это может привести к перегреву последних. Соответственно, в случае перегрева клеммы могут расплавиться, в результате чего в проводке может возникнуть короткое замыкание. Если это произошло, то решить проблему одной только заменой элемента БП не удастся. Придется производить замену и прикуривателя.
БП под капотом авто
Далее, рассмотрим схему и назначение каждого реле, установленном в БП, который находится в подкапотном пространстве.
Схема и назначение компонентов БП, установленного в подкапотном пространстве Рено Логан
Предохранители Рено Логан
Монтажный блок реле и предохранителей в моторном отсеке:
F01–F09 — предохранители;
К1–К8 — реле (назначение предохранителей и реле см. в таблицах 1 и 2)
Большинство электрических цепей защищено плавкими предохранителями. Мощные потребители (элемент обогрева заднего стекла, вентилятор отопителя, вентилятор системы охлаждения двигателя, кондиционер
и другие) подключаются через реле. Все реле (кроме реле включения обогрева заднего стекла), силовые предохранители и предохранители системы управления двигателем установлены в монтажном блоке
реле и предохранителей, расположенном в моторном отсеке слева, за аккумуляторной батареей. Остальные предохранители расположены в монтажном блоке предохранителей, установленном в салоне в левом
торце панели приборов. Реле включения обогрева заднего стекла установлено на поперечной балке под панелью приборов.
Монтажный блок предохранителей в салоне (для наглядности показано на снятом блоке; назначение предохранителей см. в таблице 3)
На внутренней стороне крышки монтажного блока расположены запасные предохранители 1 (рассчитанные на номинальный ток 5, 10, 15 и 30 А), пинцет-съемник 2 для извлечения предохранителей из блока, а
также показана схема расположения предохранителей
