Предохранители и реле lada largus (r90), 2012

Схема предохранителей и реле на Lada Largus с обозначениями и расшифровкой

Схема преобразователей и коммутационных выключателей позволяет определить расположение защитных элементов и номинальную мощность. Преобразователь тока на чертеже обозначен прямоугольником и латинской буквой F.

Релейная защита изображена на чертеже многоугольником с 2 выводами. Контакты указаны пунктирной линией. Коммутационные выключатели обозначены буквой (К), порядковым номером (цифрой).

В подкапотном пространстве

Модуль в моторном отсеке оснащен плавкими вставками и реле. Элементы защиты укомплектованы в 4 группы.

Левый вертикальный ряд (описание):

• К2 – выключатель кондиционера (коричневый);
• К3 – охладитель;
• К1 – резервный.

Нижняя полоса слева включает 4 преобразователя тока: F1–F4.

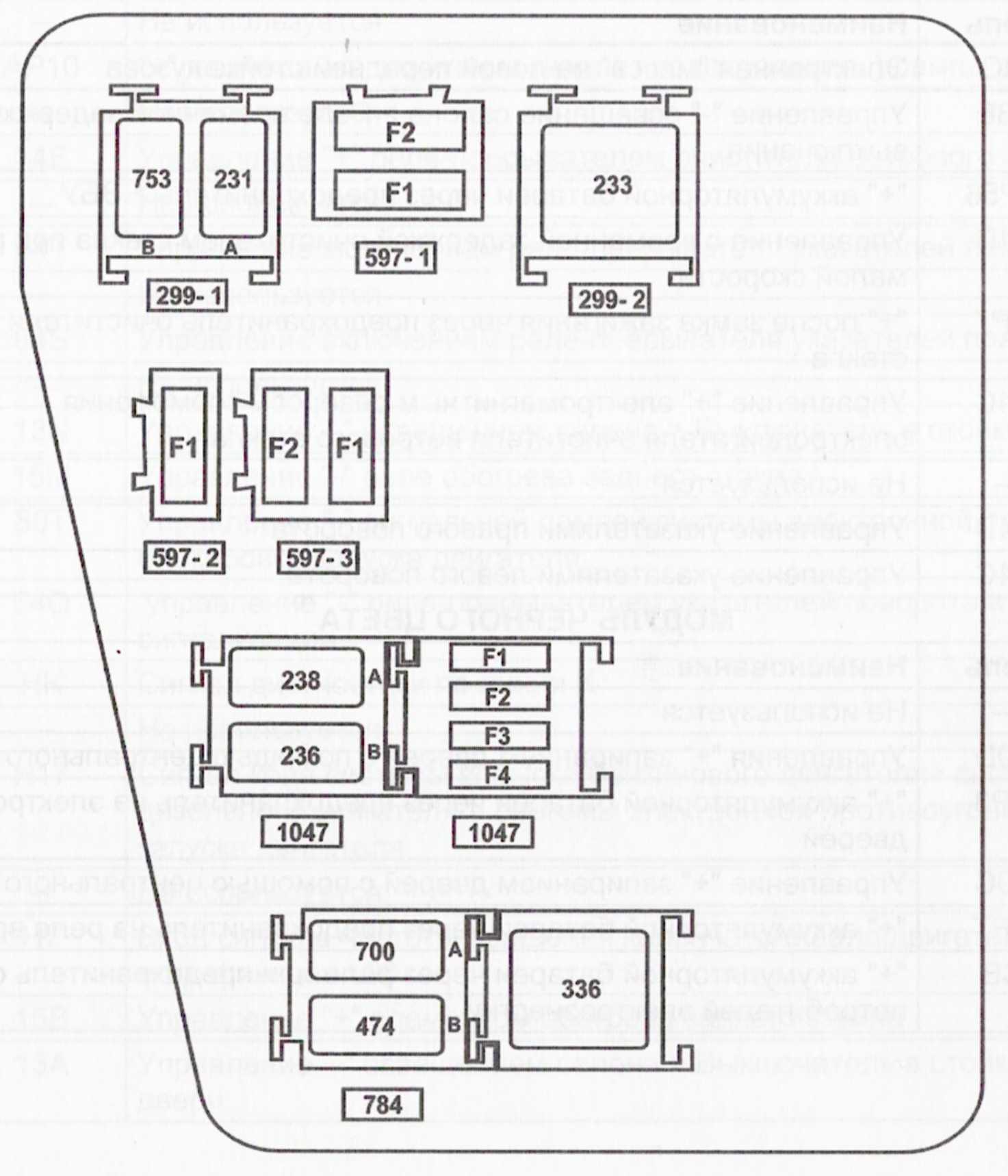

Схема плавких вставок в моторном отсеке.

В центральной части модуля находятся вставки:

• F5 – силовые цепи, оранжевая;
• F6 – ABS, зеленая;
• F7 – ABS, коричневая.

В правом верхнем углу расположены прерыватели и реле:

• К7 – противотуманных фар;
• К8 – вентилятора охлаждения;
• F8 – рулевого переключателя.

В салоне автомобиля

Графическое изображение преобразователей тока в салоне Лады Ларгус несложное.

На чертеже изображены горизонтальные ряды, включающие плавкие перемычки:

1. F1 (для защиты омывателя лобового стекла), F5 (сигнал), F13.
2. F17 (для контроля звукового сигнала), № 20 (фары).
3. F26 (подушки безопасности).

Общий вид блока предохранителей в салоне автомобиля.

В левом углу модуля находятся 4 вставки:

• F28 – аудиосистема;
• F31 – передние фары;
• № 32 – обогрев зеркал;
• F2 – выключатель топливного насоса.

В 1-м ряду слева расположены преобразователи F36 (управление системой климат-контроля), № 3 (дополнительный сигнал), F15 (ABS), F39 (печка).

Ремонт подсветки

После подготовки можно приступать к снятию детали.

1. Глушим двигатель, открываем капот и обесточиваем электросеть, сняв провод с минусовой банки аккумулятора. Альтернатива – демонтаж предохранителя прикуривателя F38 из монтажного блока салона.
2. Поддеваем панель с кнопками (или заглушками) задних стеклоподъемников, отсоединяем колодки подключения.
3. Откручиваем винт крепления тоннеля.
4. Демонтируем одну из частей.
5. Выкручиваем два винта под блоком управления боковыми зеркалами.
6. Демонтируем два крепления внутри подставок под стаканы.
7. Поддеваем чехол КПП отверткой, освобождая его от фиксаторов, убираем его.
8. Откручиваем два крепления с левой и правой стороны тоннеля.
9. Приподнимаем тоннель, отсоединяем штекер проводов автоприкуривателя.
10. Демонтируем металлическое кольцо устройства.
11. Вынимаем светофильтр вместе с лампой.

Схема устройства и табличные данные

Весь указанный нами материал справедлив для модификации Лада Ларгус 2012-2014 гг.

Для обеспечения доступа к плавким вставкам под капотом потребуется отжать фиксаторы крышки монтажного блока, а затем снять ее.

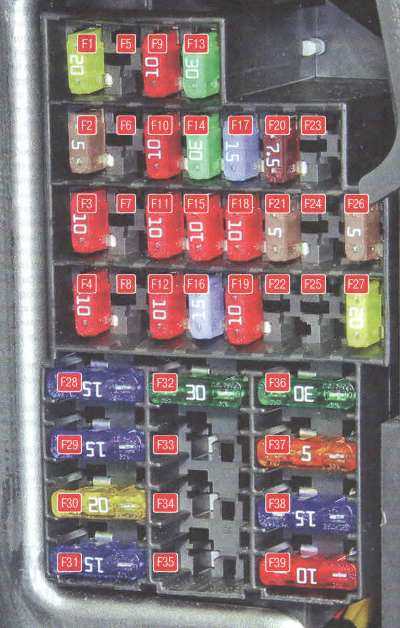

Здесь мы видим сам блок со снятой крышкой.

Предназначение и характеристики каждого из предохранителей сведены в следующую таблицу, это и есть схема предохранителей.

Как уже отмечалось, второй блок с предохранителями находится в левой части панели, а точнее за крышкой отсека. Для доступа к вставкам потребуется снятие этой самой крышки, как изображено на следующем рисунке.

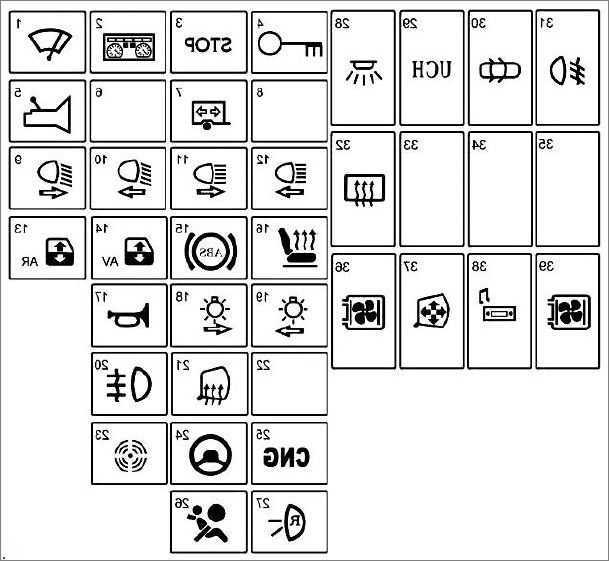

На тыльной стороне крышки располагается схема предохранителей, которая обозначает расположение каждого из предохранителей. Также она содержит запасные вставки «А» с различными характеристиками по токовой силе. Для извлечения элементов из посадочных гнезд присутствует специальный пинцет «Б». Он позволяет с завидной легкостью извлекать предохранители при смене их на новые вставки.

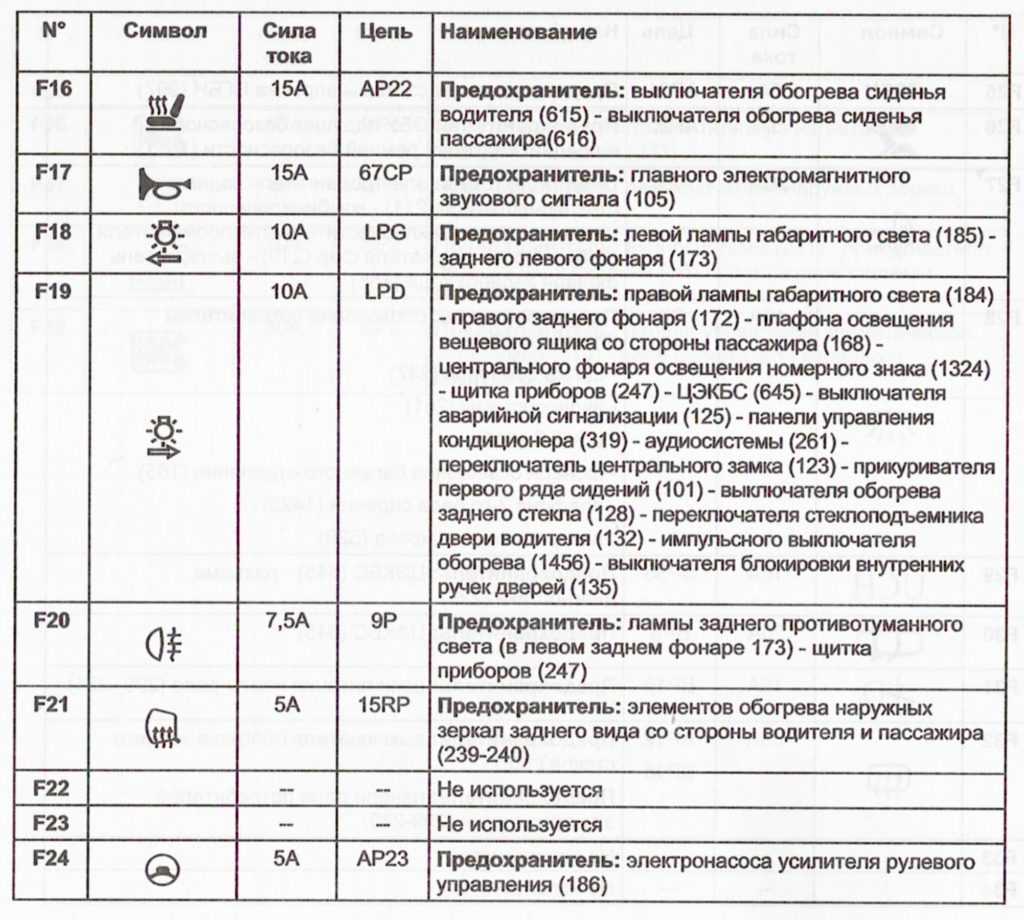

На изображении в табличном виде представлена расшифровка вставок

Источники

• https://ZamenaRenault.ru/largus/elektrika-i-tormoza/predohraniteli.html
• https://xn--80aal0a.xn--80asehdb/do-my-self/repair/repair-lada-largus/307-blok-predohraniteley-i-rele-lada-largus.html
• https://rus-avtomir.ru/remont/predohraniteli-largus
• https://carqa.ru/info/predohraniteli-i-rele-lada-largus
• https://zen.yandex.ru/media/id/5c746b956dc7c000aeb0f93a/5dbdff3ac05c7100ae7d95a8
• https://largus-mcv.ru/html/predokhraniteli.html
• https://zapchasti.expert/predoxraniteli/predoxraniteli-na-lada-largus.html

Автомобильный прикуриватель

Гнездо данного прибора может использоваться для подключения не штатного оборудования:

• зарядных устройств телефонов;
• ноутбуков (планшетов);
• компрессоров;
• пылесосов;
• и так далее.

В общем любой бытовой техники имеющей специальный переходник для подключения в гнездо прикуривателя.

Главным недостатком данного гаджета считается его ненадежность в обеспечении длительного электрического соединения. А также, коммутации больших токов. Конструктивные особенности гнезда и самого авто прикуривателя не позволяют удерживать их между собой в плотном контакте. В результате чего, от вибраций автомобиля во время движения, происходит частое разъединение (соединение) контактов. Что приводит к искрению соединений и в отдельных случаях может вызвать короткое замыкание. То же самое относиться к переходным устройствам для подключения вспомогательных бытовых приборов.

Авто-помощь

Легковой автомобиль Лада Ларгус оборудован прикуривателем, расположенным в левой нижней части передней консоли. Водители, в настоящее время, используют его по прямому назначению не так часто, как раньше, так как гнездо прикуривателя в большинстве случаев во время движения обычно занято штекером видеорегистратора или каких-то других дополнительных устройств.

Основной причиной выхода из строя прикуривателя является невнимательность или недостаточные знания водителя об устройстве гнезда прикуривателя. Именно по этой причине происходит большинство коротких замыканий, приводящих, либо к перегоранию пятнадцати амперного предохранителя F38, либо к выходу из строя самого гнезда прикуривателя, у которого на задней части плюсового контакта плавится специально установленная туда кольцевая вставка, предотвращая тем самым, возникновение возгорания изоляции подходящих к нему проводов.

Короткие замыкания внутри прикуривателя происходит по причине отсутствия единого стандарта на диаметр и глубину его гнезда. Поэтому, неправильное подсоединение к нему нестандартных штекеров китайского производства для питания дополнительных потребителей, имеющих большую длину боковых контактов, и приводит к короткому замыканию и перегоранию предохранителя F38. Да и номинал предохранителя в 15-ть ампер бывает иногда недостаточен для питания через гнездо прикуривателя более мощных шинных насосов.

Для его замены, придётся открыть крышку монтажного блока, расположенного с левого торца передней панели. На её обратной стороне есть обозначение предохранителей в виде пиктограмм. Так как предохранитель F38 защищает ещё и цепь электропитания головного устройства звуковоспроизведения от замка зажигания (аудиосистема), поэтому его пиктограмма выполнена в виде панели магнитолы с нотным знаком. Цвет этого предохранителя, голубой, а искать его нужно в правом нижнем углу.

Если крышку этого монтажного блока до Вас никто не открывал, то Вы, на её обратной стороне, увидите по одному запасному предохранителю разных номиналов, отличающихся друг от друга по цвету. Легко найдёте 15-ти амперный предохранитель голубого цвета и при помощи пинцета, расположенного здесь же, замените перегоревший предохранитель F38. Но, на будущее, Вам придётся уже самостоятельно приобрести соответствующего номинала предохранители, которые будут лежать у Вас в запасе на всякий «пожарный» случай.

Схема расположения предохранителей Лада Ларгус

Первый автомобиль этого семейства ВАЗ вышел в 2011 г, а уже в 2013 он стал одним из лидеров российского авторынка, еще больше упрочив победу в 2014 г. Среди различных вариантов предлагается кроссовер Ларгус Кросс, появившийся в различных комплектациях в 2020 и 2020 гг. В 2017 г было объявлено о начале производства Lada Largus на газу, что и реализовали в 2020, ставшем также годом рестайлинга представителей семейства.Приобрести авто семейства можно с двигателем на 8 клапанов и с 16 клапанным мотором. В отличие от комплектаций, это не сильно влияет на набор предохранителей и реле, которые можно встретить в одном из двух монтажных блоков машины. Первый и основной, расположен в салоне, а второй — под капотом, что довольно типично для автовазовских моделей.

Предохранители и их задачи

Защита цепей посредством элементов позволяет своевременно предотвратить выход из строя дорогостоящих электрических узлов и оборудования. Наверное, никому не понравиться остановиться посреди трассы с неисправным токоприемником, не позволяющим дальнейшее движение. Здесь роль плавких вставок трудно переоценить. Предохранители представляют собой маленькие пластинки с двумя контактами, соединенными посредством плавкого рабочего элемента. Основной целью этого изделия является защита цепей от риска возникновения коротких замыканий, выводящих электрическое оборудование сети из строя. Также нерабочий элемент может не предотвратить возгорание. Сам процесс замыкания инициирует перегорание плавкого элемента внутри корпуса элемента, в результате чего оборудование обесточивается. В этом случае требуется отыскать причины неполадок, их устранить и заменить пришедшую в негодность плавкую вставку. Стоимость данных изделий незначительна, поэтому рекомендуем всегда держать под рукой целый набор предохранителей. Он располагает разными вставками, настроенными на различную величину сетевой нагрузки.

Для каждого токоприемника в отдельности производитель применил индивидуальный предохранитель с собственными настройками мощности. При замене вышедшей из строя вставки требуется замена именно на аналог с идентичным показателем нагрузки. Путаница здесь недопустима, поскольку каждый элемент рассчитан на определенную силу тока.

Вставки различаются по цветовому оттенку. На их корпусе указана максимальная величина тока, которую предохранитель способен выдержать. Если замечен отказ электрооборудования, то первым делом следует прибегнуть к проверке состояния плавких вставок и реле. Эти компоненты стоят на страже нормальной работоспособности всей сети автомобиля.

В Лада Ларгус указанные элементы располагаются в специальных монтажных блоках, коих два. Первый находится в подкапотном пространстве поблизости к коммутационному модулю. Здесь присутствуют предохранители, отвечающие за работу важных систем, а именно:

• электрооборудования мотора;
• зажигания;
• электрических компонентов контура охлаждения;
• бортового контроллера и пр.

Второй блок предохранителей можно обнаружить внутри салона LADA Largus. Производитель поместил его в левой части панели.

Предохранители и блоки реле бмв е60 со схемами и расшифровками на русском языке

Следующей модификацией BMW 5 series после E39, стала E60. Автомобиль выпускался в 2003, 2004, 2005,2006, 2007, 2008, 2009 и 2010 году в двух вариантах кузова: седан (E60) и универсал (E61). Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации.

Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится в багажном отсеке за правой боковой крышкой.

Блок предохранителей и реле под капотом BMW E60

Находится в моторном отделении ближе к лобовому стеклу.

Общая схема элементов блока

Описание

1	Электронный блок управления двигателем
2	—
3	Реле блока управления высотой подъема клапана
4	Реле обогревателя системы вентиляции картера
5	Реле электродвигателя очистителя лобового стекла
6	Реле насоса системы подачи воздуха навыпуск
7	Реле системы управления двигателем
F1	(30А) Управление двигателем
F2	(30А) Управление двигателем
F3	(20А)
F4	(30А)
F5	(30А) Управление двигателем
F6	(10А) Управление двигателем
F7	(40А) Управление двигателем
F8	(30А)
F10	(5А) Обогреватель системы вентиляции картера

Основной блок предохранителей в салоне бмв е30

Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.

Внешне выглядеть должно так.

Слева вверху должна располагаться брошюра с точным описанием предохранителей.

Подробное описание (нумерация с лева на право, одни из вариантов)

F1	(50А) Электронный блок управления ABS
F2	(60А)
F3	(40А) Резистор электродвигателя вентилятора отопителя
F4	—
F5	(50А) Блок управления освещением
F6	(50А) Блок управления освещением
F7	(50А)
F8	(60А)
F9	(60А)
F10	(30А)
F11	(5А)
F12	(30А)
F13	(30А) Блок управления раздаточной коробкой
F14	(30А) Электропривод сиденья
F15	(5А)
F16	(30А) Реле электродвигателя очистителя лобового стекла
F17	(5А) Блок управления электрооборудованием рулевой колонки
F18	(30А)
F19	—
F20	(20А) Дополнительный отопитель
F21	(30А) Электропривод сиденья
F22	(30А)
F23	—
F24	(30А)
F25	(30А) Электронный блок управления ABS
F26	(20А) —
F27	(30А)
F28	(20А) Блок управления электрооборудованием рулевой колонки
F29	(10А)
F30	(20А) Топливный насос
F31	(30А) Электропривод сиденья
F32	(10А)
F33	(30А) Электропривод сиденья
F34	(20А) Мультимедийный блок управления
F35	(5А) Система навигации
F36	(7,5А)
F37	(5А) Телефон
F38	(5А) CD-чейнджер
F39	—
F40	(10А) DVD-чейнджер
F41	(7,5А) Блок управления комбинацией приборов
F42	—
F43	—
F44	—
F45	—
F46	—

Второй вариант

Блок реле и предохранителей в багажном отделении

Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.

Реальное фото блока в багажном отделении бмв е60

Оригинальное описание выглядит примерно так.

Таблица с расшифровкой

Реле контроля силы тока аккумуляторной батареи
50	30А насос омывателя фар
51	5А
52	40А Реле компрессора активной подвески
53	30А Электропривод передних сидений
54	40А Обогреватель заднего стекла
55	40А Блок управления приводом открывания/ закрывания задней двери
56	5А Датчик дождя/ солнечного света
57	5А Блок управления электродвигателем вентилятора кондиционера/ отопителя
58	20А Очиститель заднего стекла
59	5А Усилитель сигнала антенны
60	—
61	7,5А Холодильник, предохранитель прикуривателя (до 09-2005)
62	30А Блок управления электрооборудованием прицепа
63	20А Дополнительный отопитель
64	15А Блок управления электродвигателем вентилятора кондиционера/ отопителя
65	—
66	20А Блок управления электроприводом люка
67	10А
68	5А
69	5А Блок управления системой парковки
70	10А Датчик дистанции до препятствия (адаптивная система поддержания скорости)
71	30А Многофункциональный переключатель в сборе
72	20А 8цил. бензин: Реле топливного насоса
73	30А 09/07: Усилитель выходного сигнала аудиосистемы
74	10А
75	10А
76	10А
77	10А Главный дисплей
78	5А
79	10А
80	10А
81	7,5А
82	7,5А Блок управления системы контроля давления в шинах
83	30А Электропривод передних сидений
84	15А
85	7,5А
86	40А Усилитель рулевого управления
87	20А Предохранитель прикуривателя (после 09-2005)
88	20А
89	5А Внутреннее зеркало заднего вида с автозатемнением

Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:

• F92 (100А) — дополнительный электрический отопитель;
• F90 (200А) — блок предохранителей расположенного в приборной панели.

Дополнительная информация

Вот тут можете скачать полную инструкцию по эксплуатации БМВ Е60 в формате PDF, если не нашли ответ на свой вопрос.

Возможно, полезно будет ознакомится с примером замены реле бензонасоса.

vsepredohraniteli.ru

Правила замены предохранителей

Важно в случае необходимости замены перегоревшего предохранителя подобрать аналогичный по силе элемент. Ни в коем случае не стоит использовать самодельные перемычки и изделия, предназначенные для другой силы тока

Подобные действия могут привести к неисправности электроприборов и даже к пожару.

Видео о замене предохранителей в автомобиле Lada:

Так же обязательно нужно выяснить причину перегорания предохранителя и устранить её, а уж затем осуществлять замену элемента. Извлекать деталь следует специальным пинцетом. Единственное реле обогрева заднего стекла в автомобиле Лада Ларгус расположено не в одном из блоков, а под панелью приборов.

Как правильно заменить предохранители в Lada Largus

Подводя итог, можно сказать, что к предохранителям в LADA Largus добраться достаточно просто. Блок в салоне транспортного средства к тому же оснащен схемой обозначений. Несколько сложно открывается крышка блока под капотом и не понятно, какой элемент там за что отвечает. Лучше заранее изучить техническую документацию Ларгуса.

Видео работы стандартного и не оригинального звуковых сигналов на Логане

Оригинальный звуковой сигнал.

Не оригинальный звуковой сигнал

Электрическая схема подключения двух тонального звукового сигнала на легковом автомобиле Лада Ларгус достаточно проста, так как отсутствует реле его включения. Получается, что оба сигнала, при их включении соединяются через предохранитель и кнопку его включения напрямую к источнику тока АКБ или генератору.

Если при нажатии на кнопку включения звукового сигнала, расположенную на левом рычаге под рулевого переключателя (что является необычным для автомобилей ВАЗа), не слышно ни единого звука, говорящего о том, что сигнал не сработал, то водителю придётся искать возникшую неисправность в его электрической схеме. Первым делом, необходимо проверить состояние предохранителя F17 (15А), защищающего только эту электрическую цепь, расположенного в монтажном блоке салона с левого торца передней панели. Место его нахождения можно определить по пиктограмме, нанесённой на обратной стороне крышки, закрывающей монтажный блок.

Перегоревший предохранитель F17 заменяем на новый. Если после включения звукового сигнала этот предохранитель вновь выходит из строя, то придётся искать место короткого замыкания в его электрической цепи. А если предохранитель F17 окажется целым, тогда вероятнее всего Вам придётся искать неисправность в левом под рулевом переключателе, так как именно там наиболее часто отламывается у основания пайки чёрный провод, в результате чего, питание к звуковым сигналам перестаёт подаваться.

Устранить эту неисправность можно двумя путями. Первый путь, заключающийся в замене под рулевого переключателя, наиболее затратный в финансовом плане, так как цены на него достаточно высоки. Второй путь, только для тех водителей, кто может нормально пользоваться паяльником и не побоится разобрать этот под рулевой переключатель. Для этого потребуется снять кожух, закрывающий рулевую колонку, открутить пару саморезов и вынуть корпус переключателя. Но, для пайки потребуется паяльник с тонким жалом, так как контакт, к которому нужно припаять провод находится в углублении.

К возможным неисправностям можно отнести и выход из строя самих звуковых сигналов, но вероятность того, что не будут работать сразу оба, достаточно мала. А если один из них работать отказывается, то добраться до места его расположения (за бампером) можно сняв защиту правой или левой колесной арки в зависимости от того, какой из звуковых сигналов перестал работать.

Источники

• http://www.tungrem.ru/avtomobili-lada/lada-largus/438-ne-rabotaet-zvukovoj-signal-na-lada-largus
• http://carfrance.ru/kak-zamenit-zvukovoj-signal-na-reno-logan/
• http://helping-auto.ru/vaz/lada-largus/ne-rabotaet-signal-na-lada-largus/

Из-за чего перегорают предохранители в Ларгусах

Плавкая вставка на Ларгусе никогда не выходит из строя без причины. Чтобы предохранитель сработал, ток в цепи должен превысить отметку, превышающую номинал вставки. Причинами этого бывают два вида неисправностей:

• перегрузки:
• короткие замыкания;

Перегрузки – возникают, когда на один предохранитель подключается большое количество потребителей. К примеру, в прикуриватель вставляют разветвитель, к которому подключают дополнительное оборудование. Ток в цепи растет, проводники греются и предохранитель перегорает.

Чтобы этого не случилось, необходимо поставить вставку с большим на 5 Ампер номиналом. Но не стоит повышать номинал более, чем на 5 Ампер, чтобы избежать перегрева изоляции и ее оплавления.

Короткие замыкания Лады Ларгус происходят в результате соприкосновения питающего «плюса» с «минусом» или корпусом автомобиля. Такое происходит из-за ошибок при монтаже дополнительного оборудования, неисправностей блоков управления или банального перетирания проводки в защитных гофрах из-за грязи.

Видео о дополнительном прикуривателе

Иногда требуется вторая розетка в багажнике или другом месте. Для этого потребуются:

• дрель с коронкой подходящего диаметра;
• напильники;
• кусачки;
• кабели, диаметром сечение 1,5 кв. мм;
• изолента;
• новый прикуриватель.

1. Размыкаем цепь.
2. Находим ровное место.
3. Прорезаем отверстие подходящего диаметра, зачищаем края.
4. Устанавливаем автоприкуриватель, подключаем его, согласно распиновке.
5. Тестируем работоспособность и собираем узел.

Далее размещено видео о том, как снять прикуриватель и установить дополнительное гнездо на моделях Ларгус и Калина, которое поможет разобраться в ситуации.

Автор материала: Думченков Михаил

АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2021 ГОДА ВЫПУСКА

от 606 900 руб.

от 489 000 руб.

• Audi
• Brilliance
• Faw
• Ford
• Chevrolet
• Citroen
• Geely
• Haval
• Changan
• Chery
• Datsun
• Great Wall
• Hyundai
• Kia
• Lada
• Volkswagen
• Renault
• Nissan
• Toyota
• Honda
• Mitsubishi
• Opel
• Lifan
• Mazda
• Skoda
• Остальные

• Acura
• Alfa Romeo
• Audi
• Bentley
• BMW
• Cadillac
• Chery
• Chevrolet
• Citroen
• Daewoo
• Dodge
• Fiat
• Ford
• GAZ
• Geely
• Hawtai
• Honda
• Hyundai
• Infiniti
• Jaguar
• Jeep
• KIA
• Land Rover
• Lexus
• Lifan
• Lincoln
• Mazda
• Mercedes-Benz
• Mini
• Mitsubishi
• Nissan
• Opel
• Peugeot
• Porsche
• Renault
• Skoda
• SsangYong
• Subaru
• Suzuki
• Toyota
• UAZ
• VAZ
• Volkswagen
• Volvo

• Новинки машин 2019
• Новые машины 2018
• Тест-драйвы
• Джипы

Ремонт и обслуживание

• Двигатель
• Ходовая часть
• Электрооборудование

• Сигнализация
• Прикуриватель
• Обзоры автомобилей
• Фото и видеогалереи
• Новости
• Шины

2021 Daciaclubmd.ru. Если Вы не согласны с каким-либо положением «Отказа от ответственности», не используйте данный Сайт. Перед использованием прочтите Отказ от ответственности и Политика конфиденциальности.

Большинство электрических цепей на автомобиле Лада Ларгус защищены плавкими предохранителями. Мощные потребители, такие как: лампы фар, электродвигатели вентиляторов, топливный насос и другие подключены через управляющее реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и в подкапотном пространстве. В этой статье мы расскажем о предохранителях и реле Лада Ларгус, о том, где они установлены, какие номиналы должны иметь, и за питание какого узла отвечать.

Большинство предохранителей установлено в монтажном блоке предохранителей, расположенном в салоне (рис. 1), в левом торце панели приборов, под пластмассовой крышкой.

На рис. 1 показан максимально возможный набор предохранителей. На конкретном автомобиле в зависимости от комплектации некоторые предохранители могут отсутствовать. Цепи, защищаемые предохранителями на автоомбиле Лада Ларгус с торца панели приборов (показаны выше), приведены в табл. 1.

Кроме того, реле и предохранители расположены в монтажном блоке в моторном отсеке Лада Ларгус (рис. 2).

В монтажных блоках в моторном отсеке автомобилей Лада Ларгус применены шесть панелей, имеющих обозначения, соответствующие обозначениям на электрических схемах. В зависимости от комплектации автомобиля часть реле из показанных на рис. 2 может отсутствовать.В табл. 2 даны обозначения реле и предохранителей в монтажных блоках, расположенных в моторном отсеке.

1. Для получения доступа к монтажному блоку, расположенному в салоне, снимите крышку на левом торце панели приборов.

На внутреннюю сторону крышки нанесена схема расположения предохранителей. На крышке также расположены запасные предохранители А различной силы тока и пластмассовый пинцет Б для извлечения предохранителей из монтажного блока.

2. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 1 цепи, которые защищает данный предохранитель.Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.3. Извлеките заменяемый предохранитель с помощью специального пинцета.Рис. 2. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке4. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась).

Почему может не работать прикуриватель

Принцип устройства одинаков для всех моделей авто. Первоначальное назначение гнезда прикуривателя на Лада Ларгус – прикуривание сигарет, поэтому внутри тонкого металлического стержня находится небольшая нить из сплава. После включения в рабочее положение контакты замыкаются, а спираль начинает разогреваться. По прошествии 15 секунд, достаточных для достижения температуры прикуривания, срабатывает реле, и система возвращает гнездо в начальное положение.

Прикуриватель на Лада Ларгус может долго работать при соблюдении основных правил эксплуатации. Но от возраста или перегрузок сети он способен поломаться. Наиболее распространенные неисправности.

1. Выгоревший предохранитель гнезда прикуривателя. Каждый важный сегмент электросети имеет специальную защиту. Превышение максимальной силы тока, возникаемой из-за короткого замыкания или подключения слишком мощных девайсов, грозит оплавлением проводки и пожаром. Для того чтобы защитить кабели, а также реле от выгорания, перегорает именно автопредохранитель. Необходимо открыть монтажный щиток и заменить отработанный элемент исправным, номиналом 15 ампер.
2. «Коротыш». В случае, когда предохранители прикуривателя Лада Ларгус сгорают часто, есть риск, что по сети гуляет короткое замыкание. Это происходит, когда плюсовой и минусовой провод имеют постоянный контакт. При срабатывании предохранителей надо взять тестер, а затем измерить вольтаж батареи при выключенном зажигании. Потом включаем его, вновь проводим замер. Различия больше 0,5 вольта свидетельствуют о появлении замыкания. Стоит прозвонить все провода прикуривателя и устранить его.
3. Сломанное гнездо. Активное использование посторонних электроприборов приводит к тому, что сам разъем прикуривателя Лада Ларгус расшатывается, параллельно разгибая фиксирующие лапки. Необходимо обесточить цепь, сняв кабель с батареи или вынув предохранитель. После надо подогнуть контактные лапки внутри гнезда патрона при помощи отвертки или ножа с тонким жалом.
4. Налет. Попадание жидкости, а также большой возраст, приводят к образованию ржавчины или окислившегося налета на контактах гнезда. Это препятствует нормальной работе прикуривателя на Лада. Желательно периодически принимать профилактические меры: вынуть из разъема стержень и протереть проблемные места наждачкой или надфилем до металлической основы.
5. Перегоревшая подсветка. Каждое гнездо прикуривателя на Лада оснащено светофильтром. Это помогает отыскать разъем ночью. За его работу отвечает лампа, спираль которой перегорает с возрастом, срабатывает предохранитель. Для ремонта потребуется снимать девайс и поменять лампочку рабочим элементом.
6. Выгоревшая нить накаливания. После долгого температурного воздействия спираль внутри стержня гнезда может перегореть, срабатывает предохранитель, из-за чего устройство перестает функционировать. Восстановление в этом случае не имеет смысла – требуется замена прикуривателя модели ВАЗ Ларгус.
7. Отпавшие кабели. Места пайки со временем могут отпасть, а от постоянной тряски – изоляция перетереться вместе с медным проводом. Нужно осмотреть все кабели гнезда на Лада на предмет заломов, обрывов или оплавленной изоляции. Иначе сработает предохранитель. Последнюю стоит залатать при помощи изоляционной ленты, контактные места – припаять паяльником с оловом, а оборванные шнуры заменить новыми.

Представленная далее таблица даст советы по восстановлению функционирования устройства:

Наименование поломки	Работа по исправлению
Слабый контакт	Отверткой подогнуть фиксирующие усики гнезда.
Появление постороннего налета	Убрать окислы и ржавчину при помощи надфиля, наждачной бумаги.
Сгоревший предохранитель	Установка исправного предохранителя номиналом 15 ампер в монтажный блок салона.
Неисправность проводов гнезда	С помощью тестера проверить контакты проводов на Лада, осмотреть их, заменить оборванные кабели новыми.
Перегорание лампочки	Разборка и замена исправной деталью.
Выгорание нихромовой нити	Замена прикуривателя.

Назначение реле и предохранителей в монтажном блоке расположенном в моторном отсеке

Примечание: Расположение реле и предохранителей в моторном отсеке может отличаться в зависимости от установленного двигателя и модификации автомобиля.

РАСПОЛОЖЕНИЕ НА МОДЕЛЯХ С ДВИГАТЕЛЕМ K4M

K — Реле, F — предохранители

ПРЕДОХРАНИТЕЛИ

Обозначение предохранителя (номинальный ток, А)	Защищаемые элементы
F1 (15)	Не используется
F2 (5)	Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле К5 системы управления двигателем
F3 (25)	Силовые цепи: реле К4 топливного насоса и катушки зажигания; главного реле К5 системы управления двигателем
F4 (30)	Силовая цепь реле КЗ вентилятора системы охлаждения (на автомобиле без кондиционера)
F5 (40)	Силовые цепи: реле К2 кондиционера; реле КЗ малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К1 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером)
F6 (25) и F7 (50)	Цепи блока управления ABS
F8 (60)	Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; левого подрулевого переключателя
F9 (60)	Цепь электропитания блока предохранителей в салоне

РЕЛЕ

Обозн.	Наименование	Запитываемые потребители
К1	Реле большой скорости вентилятора системы охлаждения (для автомобиля с кондиционером)	Электродвигатель вентилятора системы охлаждения
К2	Реле кондиционера	Электромагнитная муфта компрессора кондиционера
КЗ	Реле малой скорости вентилятора системы охлаждения (для автомобиля с кондиционером) или реле вентилятора системы охлаждения (на автомобиле без кондиционера)	Электродвигатель вентилятора системы охлаждения (для автомобиля с кондиционером — через резистор)
К4	Реле топливного насоса и катушки зажигания	Топливный насос и катушка зажигания
К5	Главное реле системы управления двигателем	Датчики концентрации кислорода (цепь подогрева): датчик скорости; топливные форсунки; электромагнитный клапан продувки адсорбера; обмотки реле К1. КЗ, К2; ЭБУ системы управления двигателем
К6	Не используется	—
К7	Реле противотуманных фар	Лампы противотуманных фар
К8	Реле вентилятора отопителя	Электродвигатель вентилятора отопителя

РАСПОЛОЖЕНИЕ НА МОДЕЛЯХ С ДВИГАТЕЛЯМИ ВАЗ-11189, ВАЗ-21129

ПРЕДОХРАНИТЕЛИ * Только с двигателем 11189 ** Только с двигателем 21129

РЕЛЕ

Прочие варианты расположения

Как известно в Лада Ларгус целых два блока предохранителей, один из них расположен в салоне, слева, с водительской стороны за дверью под крышкой. Доступен при открытой водительской двери. А второй блок предохранителей спрятан под капотом, все с той же водительской стороны.

Схема и назначение предохранителей автомобиля Лада Ларгус, салонный блок предохранителей.

Монтажный блок предохранителей, плавких вставок и реле под капотом Лада Ларгус (Largus)

Реле большой скорости вентилятора системы охлаждения (для автомобиля с кондиционером)

Электродвигатель вентилятора системы охлаждения

Электромагнитная муфта компрессора кондиционера

Реле малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером) или реле вентилятора системы охлаждения (на автомобиле без кондиционера)

Электродвигатель вентилятора системы охлаждения (на автомобиле с кондиционером — через резистор)

Реле топливного насоса и катушек зажигания

Топливный насос и катушки зажигания

Главное реле системы управления двигателем

Датчики концентрации кислорода (цепь подогрева); топ­ливные форсунки; клапан продувки адсорбера; обмотки реле К1, К2, КЗ; ЭБУ системы управления двигателем

Реле противотуманных фар

Лампы противотуманных фар

Реле вентилятора отопителя

Электродвигатель вентилятора отопителя

Предохранители.

Цепи: постоянного питания ЭБУ системы управления двигателем; обмотки главного реле систе­мы управления двигателем

Силовые цепи: реле топливного насоса и катушек зажигания; главного реле системы управления двигателем

Силовая цепь реле вентилятора системы охлаждения (на автомобиле без кондиционера)

Силовые цепи: реле кондиционера; реле малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером)

F6(25), F7(50)
Цепи блока управления ABS

F8(60)
Цепи: электропитания всех потребителей, запитываемых от выключателя зажигания; левого под- рулевого переключателя

F9(40
Цепь электропитания блока предохранителей в салоне

Как снять прикуриватель на Гранте

Первым делом, как и при работах с любым компонентом электроборудования автомобиля, нужно отключить питание аккумулятора и только после приступать к снятию прикуривателя. Аккуратно отгибаем края чтобы пластиковые выступы не мешали, освобождаем металлическую личинку. Затем необходимо снять центральную консоль торпеды.

Видео снятия центральной консоли Гранты

После этого на зеленом пластиковом корпусе с помощью отвертки нажимаем верхний фиксатор, и пробуем немного вытаскивать основание прикуривателя наружу. Теперь необходимо попытаться отсоединить разъем и полностью вытягиваем прикуриватель Гранты .

Выводы

Найти неисправность одновременно прикуривателя и магнитолы достаточно просто. Зачастую, как показывает практика, проблема скрывается в предохранителе или контактной группе, но не стоит забывать, что могут быть и другие причины. Устранить проблемы достаточно просто, но если автомобилист сам не может этого сделать, стоит обратиться в автосервис.

Многие узлы, относящиеся в автомобилях к электросистеме, взаимосвязаны между собой, поэтому не стоит удивляться частым жалобам на профильных форумах о том, что одновременно не работает прикуриватель и магнитола ВАЗ 2114. В большинстве случаев причина неисправности выясняется достаточно быстро и устраняется собственными силами автовладельца относительно легко.
