Предохранители рено сценик 2 и блоки реле с описанием и схемами

Проблемы с электроникой: способ диагностики и решения

Для проверки предохранительных компонентов обычно применяют:

• визуальный осмотр;
• мультиметр;
• сканер Can Clip (потребуется ноутбук).

Простое рассматривание работает хорошо, однако не всегда дает полную точность. Повреждения могут быть незаметны. Мультиметр дает правильный результат. Также он позволяет определить поврежденную проводку и неполадки в самих электроприборах.

Тестер Can Clip благодаря компьютерному диагностированию всего оборудования уберегает от лишней траты времени. В частности, по результатам диагностики можно понять, нужно ли доставать защитно-коммутационный блок или проблема в другом.

Следует помнить, что замена предохранителя не является панацеей. Она адекватна при случайных замыканиях. Если начинает выходить из строя определенное устройство, серьезная поломка только откладывается. Например, в Рено Сценик подобным образом наблюдаются проблемы со стартером: он не работает, пока не заменить предохранительный элемент, а причина – сломанное тяговое реле.

>

Таблица расшифровок блоков предохранителей Renault Megane и Scenic 1

Для удобства восприятия данные ниже приведены в табличной форме. Здесь представлены элементы автомобилей, поставляемых с 1997 под 2000 год.Подкапотная часть.

Обозначение	Расшифровка
А	Релюшка топливного насоса
В	Аппаратура ЭСУД
С/I	Релейный выключатель 1/2 нагревателя ОЖ
D	Электромагнитная муфта компрессора кондиционера
F	Магистраль стартера (для АКПП)
G/H	Не используются
J /K	Высокая/низкая скорость вращения вентилятора радиатора

Предохранители:

Номер	Назначение
1	Привод вентилятора радиатора/ на дизеле – подогрев свечей накаливания
2	ЭСУД
3	Управление кондиционером
4/5/8	Система двухкомпонентной топливоподачи
6	АКПП, стартер.
7	Подогрев топливного фильтра (для дизеля), подушки безопасности.
9/10	Диоды кондиционера
11	Нагреватель антифриза, питание свечей накаливания
12/13 15/17	Не используются
14	Вентилятор системы охлаждения на высокой скорости, система подогрева топливного фильтра
16	Контроллер системы АБС
18	Подогрев ветрового окна
19	Питание привода печки
20	ЭБУ
21	Питание на салонный монтажный блок
22	Иммобилайзер, клаксон.

Предохранители Рено Сценик 3/Меган 3

Отдельно следует рассмотреть плавкие вставки и реле, устанавливаемые в салоне автомобиля.

Номер	Назначение
1/3	Привода стеклоподъемников задних дверей для левой и правой стороны соответственно
2	Не применяется
4	Омыватель стекла кормовой части автомобиля
5	Подогрев зеркал заднего вида
6	Штатная акустическая система, привод регулировки зеркал.
7	Выключатель клаксона
8	Питание на реле вентилятора радиатора, индикация приборной панели
9/10	ПТФ для задней и передней части машины соответственно
11/13	Габаритные огни с правого и левого борта соответственно
12	Омыватели фар оптики
14/15	Не используются
16	Питание датчиков АБС
17	Релюшка привода стеклоподъемника переднего пассажира
18	Стопы, контроллер АКПП, питание блока стеклоподъемников
19	Фонари включения заднего хода, управляющая часть ЭСУД
20/21	Резерв
22/24	Ламы дальнего света передней оптики
23	Привод стеклоподъемника водительской двери
25	Переключатели кондиционера, привод люка (при наличии)
26	Питание модуля дополнительного оборудования
27	Система подогревателя сидений
28	Привод системы отопителя
29/31	Лампы ближнего света
30	Прикуриватель, питание акустической системы непосредственно от АКБ.
32	Резерв
33	Перемычка на фарах.

В нижнем ряду панели отдельно вынесены самые востребованные элементы.

Обозначение	Применение
А	Поворотники и аварийка
В	Контроль блока управления
С	Питание центрального замка
D	Дворники
E	Питание на привод блока стеклоподъемников
F	Подогрев заднего стекла и зеркал

Отдельно вынесены реле. Вставки находятся в индивидуальной панели под основным блоком.

Маркировка	Назначение
A	Силовая магистраль насоса омывателя фар головной оптики
B	ДХО – фары
C	ДХО – габариты
D	Главное реле ДХО

Предохранитель кондиционера

Система в машине была неизменна до 2012 года. Ввиду высокого энергопотребления и сложности устройства, предохранители разделены на несколько элементов.Под капотом смонтировано реле D, ответственное за питание муфты кондиционера. Переключатель вентилятора выведен на элемент №1. Система управления проходит через вставку 3, а диоды работают от 9/10.

Силовая магистраль вентилятора отопителя питается от элемента 19.

Реле и предохранитель стартера

Питание происходит через релюшку, смонтированную на крыле по левой стороне машины. Расположение элемента на моторе 1,9 ДЦИ немного отличается. Здесь вставка смонтирована на салонной переборке.

Печка

Питание происходит от предохранителей 25/28 салонного блока. Силовая линия моторчика проходит от реле муфты кондиционера. Номинала выключателя достаточно для питания двух приборов.Резистор на двигателе размещен под приборкой у печки.

Бензонасос

В большинстве модификаций реле топливного насоса располагается под маркировкой А, в подкапотном блоке. Отдельные модификации, обладающие переделанной проводкой, агрегируются релюшками на позиции Ф2.

Предохранитель прикуривателя Меган и Сценик 1

Находится под номером 30 в салоне. Отдельные пользователи устанавливают дополнительную розетку и выводят ее на заднюю часть авто. Здесь найти защитную вставку будет сложнее. Ориентироваться следует по магистрали.

Повороты

Конструктивно объединены с аварийкой. Это сделано для упрощения конструкции и ее удешевления, без потери надежности. За работу узлов отвечает единственное реле – А в салоне.

Назначение предохранителей и реле Рено Сценик 2

Как и в любой другой современной модели, предохранители Рено Сценик 2, отвечают за бесперебойную работу электроцепей. Без них бы электроника не смогла работать должным образом, а любая проблема грозила коротким замыканием и другими потенциально опасными ситуациями.

Выпускавшаяся до 2009 года с бензиновым мотором и дизелем, модификация Scenic 2 оснащена четырьмя монтажными блоками, два из которых находятся в салоне и 2 в моторном отсеке. Конкретное наполнение каждого сильно зависит от того, какая конкретно у вас комплектация модели. Салонные блоки предназначены для плавких элементов, отвечающих за комфортность езды, а подкапотные — за надежность двигателя.

Программное улучшение движка

Моторы Рено настолько быстро совершенствуются, что в большинстве случаев они не нуждаются в инженерных дополнениях. Любые вмешательства в конструкцию требуют высокой квалификации, а детали непросто и дорого достать.

Впрочем, современные движки можно улучшить, избегая механику, внедряя программные изменения. Такой вариант возможен благодаря чип-тюнингу. Он реализуется с помощью устройства, которое подключается, например, к заводским разъемам управления впрыском топлива. Это наиболее удобный способ. Иные чипы имеют внедрение посложнее.

Эффект различный. В дизельных двигателях он проявляется лучше всего. Прирост мощности может доходить до 30%, а увеличение крутящего момента – до 25%. Также наблюдается снижение расхода топлива при ровном движении (до 20%). Некоторые реноводы сообщают, что не видят улучшений в показателях, как и ухудшений. Таких отзывов меньшинство.

Характеристики и месторасположение

• серый – 2 и 3 А
• светло-коричневый – 5 А;
• коричневый – 7,5 А;
• красный – 10 А;
• светло-синий – 15 и 30 А;
• желтый – 20 А;
• белый – 25 и 30 А;
• светло-бежевый, темно-зеленый – 30 А;
• оранжевый – 40 А и др.

Такая визуальная разметка помогает ориентироваться во время замены элементов. Эти детали имеют разную функциональность, размер

Важно дополнительно изучить схемы их расположения на конкретном блоке, обратить внимание на комплектацию и год выпуска конкретной модели Рено. Правильный подбор детали – тема отдельного обзора

В автомобиле несколько подобных узловых блоков. Кроме предохранителей, там находятся различные реле. Эти устройства расположены так:

1. слева от руля под крышкой люка;
2. под водительским сиденьем;
3. под аккумуляторной батареей (защитно-коммутационный блок);
4. под защитно-коммутационным блоком (защита цепей питания);
5. на плюсовом выводе аккумулятора.

Автовладельцам автомобилей Рено чаще всего приходится иметь дело с первым и третьим приборами. Рассмотрим, как ко всему добраться.

Под капотом

Устройство защиты и коммутации

Во-первых, так исключена возможность короткого замыкания. Во-вторых, в противном случае во время обратного подключения аккумулятора может сработать иммобилайзер, тогда двери заблокируются.

Алгоритм работы после поднятия капота

1. Снять аккумулятор;
2. Справа от него открыть коробку и оттуда извлечь короткий провод, идущий к минусовой клемме (чтобы не мешал дальше работать);
3. Открутить кронштейн, держащий аккумуляторную батарею;
4. В процессе разборки снимать штекерные соединения и ослаблять пучки проводов, это даст пространство для рук;
5. Ослабить крепления коммутационного блока и вытащить его с кожухом;
6. Снять кожух и в руках окажется коробка с предохранителями, а также различными реле и проводами к ним;
7. Отсоединить штекеры, теперь удобно осматривать.

Проводные соединения между собой отличаются, можно не запоминать их. Все собрать обратно будет легко.

Этот узел обеспечивает безопасность такому электрооборудованию:

• ближний и дальний свет фар;
• габаритные огни;
• заднее освещение;
• система впрыска топлива в двигатель;
• навигационная система;
• тяговое реле стартера;
• другое.

Защита цепей питания

Такое устройство находится под защитно-коммутационным блоком. Чтобы добраться к нему, требуется повторить описанный выше алгоритм. Тут элементы касаются:

• вентилятора охлаждающей системы двигателей;
• контроллера предпускового подогрева;
• усилителя управления рулем;
• разных реле дополнительного подогрева и др.

Глубокое местоположение узла защиты цепей питания объясняется мерами предосторожности, поскольку здесь проходит электричество с большей сила тока – до 70 А

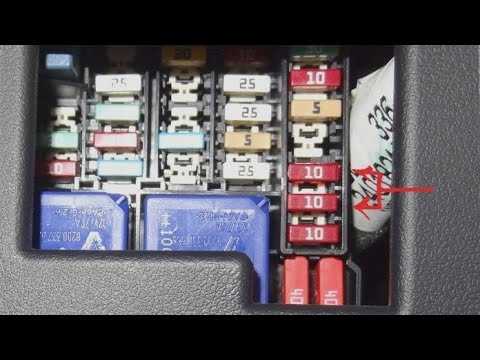

Предохранители и реле в салоне Рено Сценик 2

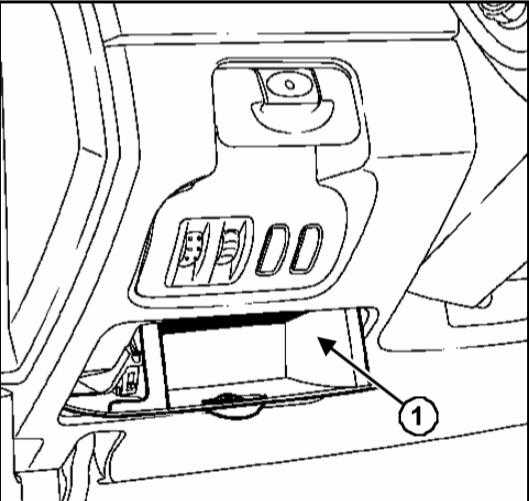

Основной блок предохранителей расположен со стороны водителя. Для доступа к блоку необходимо снять перчаточный ящик.

Схема блока предохранителей и реле Рено Сценик 2

Описание реле

Обозначение	Номинальная сила тока	Назначение
(A)	40 А	Реле электростеклоподъемников или реле ксеноновых ламп
(B)	40 А	Реле стоп-сигнала

Описание предохранителей

Обозначение	Номинальная сила тока	Защищаемые цепи
(C)	40 А	Электровентилятор салона
(D)	40 А	Импульсные стеклоподъемники задних две рей или реле электростеклоподъемников (автомобили с левосторонним рулевым управлением)
(E)	20 А	Люк крыши с электроприводом
(F)	10 А	ЭБУ АБС и системы стабилизации траектории — датчик углового и поперечного ускорения
(G)	15 А	Аудиосистема — реле насосов омывателей фар — прикуриватель первого ряда сидений — нагревательные элементы сидений — насос стеклоомывателя — реле подогревателя дизельного топлива — панель управления климатической установкой — ЭБУ климатической установки — зеркало заднего вида с электрохромным покрытием — охранная сигнализация — центральный коммуникационный блок
(H)	15 А	Стоп-сигнал
(I )	5 A	Рел е цепи питания ЭБУ ксеноновых ламп — узел питания исполнительного механизма ксеноновых ламп — лампа подсветки вещевого ящика
(J)	25 А	Электростеклоподъемник двери водителя
(K)	25 А	Стеклоподъемник д вери пассажира — реле электростеклоподъемников (автомобили с правосторонним рулевым управлением)
(L)	20 А	Предохранитель отключения потребителей электроэнергии: аудиосистема — наружных зеркал заднего вида с электроприводом — охранная сигнализация — щиток приборов — центральная консоль
(M)	15 А	Звуковой сигнал — диагностический разъем — реле насосов омывателей фар
(N )	15 А	Электродвигатель очистителя заднего стекла
(O)	20 А	ЦЭКБС — ЭБУ климатической установки — реле стоп-сигналов (B)
(T)	20 А	Предохранитель прикуривателя renault scenic 2.
(S)	3 А	Электровентилятор и датчик температуры в салоне — зеркало заднего вида с электрохромным покрытием — датчики д ождя и освещенности
(U)	20 А	Центральный замок или система блокировки внутренних р учек дверей
(V)	—	Не используется
(W)	7,5 А	Элементы обогрева наружных зеркал заднего вида

Ремонт печки Рено Сценик 2

Обычно небольшие проблемы с вентиляцией системы в Рено Сценик можно опознать с наступлением холодов и морозов, когда нужно быстро прогреть машину и уехать по делам. Зачастую о поломке можно догадаться не сразу, поскольку «срочность» не всегда позволяет пронаблюдать за тем, как работает двигатель и обдув. Для этой марки автомобиля типичны ошибки в области электроники и обогрева, как и в любой другой. Здесь же все гораздо проще на деле, чем кажется.

Нажимаем кнопку «ВКЛ», но отопления нет. Чтобы разобраться в проблеме, необходимо изучить то место, где расположен вентилятор. В Сценик он находится под бардочком. Там же нужно открывать звукоизолюцию и крышку.

Все болты, которые есть на крышке, откручиваем отверткой. Сам агрегат нужно изъять для дальнейшей работы с ним. Для тестирования необходимо подсоединить проводку к нему.

• Далее – включаем печку и наблюдаем за лопастями.
• Откручиваем 2 болта на крышке агрегата.
• Сами щетки и область нужно избавить от пыли.

Если вентилятор отопителя продолжил после этого свою работу, но наблюдается посторонний шум при высокой скорости, необходимо смазать механизмы. Также заметьте, что на дне может находиться влага, которая негативно влияет на сами щетки. По возможности их нужно менять. Влага попадает лишь через разбитые дренажные отверстия в области под капотом.

Термостат

Отдельно останавливаться на замене предохранителя нет необходимости, поскольку располагается плавкий элемент в блоке предохранителей. Для удобства на обратной стороне защитной крышки присутствуют все обозначения, где какой предохранитель располагается.

Куда более серьёзно выглядит процедура замены термостата. Как уже говорилось ранее, он может не пускать антифриз через радиатор печки, из-за чего в салоне будет холодно, хотя параллельно сам двигатель Renault Scenic 2 начнёт перегреваться. Такая поломка опасна не только для отопителя, но и для всего мотора и связанного с ним узлами.

Процесс ремонта вентилятора печки

Чтобы заменить термостат, нужно действовать по следующей инструкции:

• снимите минусовую клемму с аккумуляторной батареи и откиньте её в сторону;
• сбросьте давление, открутив крышку расширительного бачка;
• слейте из системы весь антифриз (отличный повод заменить ОЖ);
• чтобы было удобнее, снимите воздушный фильтр, уберите крепления, сдвиньте проводку и шланги;
• далее снимите шланги системы охлаждения с термостата;
• освободите крышку проблемного устройства;
• открутите крепления, удерживающие термостат;
• снимите прокладку кожуха;
• достаньте сам термостат и старое уплотнительное кольцо.

Новый термостат лучше брать в комплекте с прокладкой, поскольку старые уплотнители уже вряд ли пригодны к дальнейшему использованию.

Собирая узел в обратной последовательности, учтите несколько важных правил:

• обязательно при сборке меняйте уплотнительное кольцо;
• убедитесь, что термостат установлен пружиной внутрь;
• прокладку на кожухе следует заменить;
• новую порцию ОЖ заливайте небольшими порциями, чтобы исключить возникновение воздушной пробки.

Теперь опробуйте новый термостат в деле и проверьте, всё ли теперь работает и изменилось ли поведение вашей отопительной системы. Если да, вы качественно выполнили работу.

Предохранители на аккумуляторе

Плавкие вставки находятся на плюсовой клемме аккумуляторной батареи.

p, blockquote 31,0,0,0,0 —> p, blockquote 32,0,0,0,1 —>

1. 30А — Электронный блок управления в салоне
2. 350 А — автомобиля с бензиновым двигателем, 400 А — автомобиля с дизельным двигателем — Коммутационный блок моторного отсека
3. 30А — Коммутационный блок моторного отсека

Очередная запись сугубо для владельцев Scenic 2.

Если кто помнит, первой неприятностью, с которой я столкнулся уже через 5 минут после того, как стал владельцем автобусика, стали неработающие дворники. Проблема была решена за смешные 200000 белок (aka $23), дело было в перегоревшем стабилитроне в подкапотном блоке предохранителей. Стабилитрон заменили, а вот предохранитель цепи дворников на всякий случай вывели на «соплях» наружу из блока. Ведь экплуатация была в режиме тест-драйв. Мы с электриком не были уверенны на 100%, что проблема не повторится, поэтому на всякий случай чтобы, если предохранитель ещё раз перегорит, менять его можно было не раскурочивая половину подкапотки. Ведь на носу зима была, а процедура трудоёмка… Да, кстати, «сопли» были сделаны качественно, на термоусадке. Но запись не об этом. Запись о том, что через 8 месяцев временного тест-драйва я, наконец, решил привести электрику в порядок — убрать эти самые «сопли». И, раз уж я ещё раз залез в блок предохранителей, раз уж погода была очень приятная, а телефон с хорошим разрешением фотокамеры всегда по рукой, решил снять пошаговый отчёт о том как снимается блок предохранителей. Авось кому полезно будет…

Итак, процесс следует начинать со снятия пластины, закрывающей воздушный фильтр. Подробно писать о том как это сделать не буду, т.к. уже снимал подробное видео об этом во время замены воздушного фильтра. Ещё раз посмотрите видео, там всё понятно.

Ну» вот, мы сняли пластину и можем приступать к блоку:

Плавкие предохранители защищают электронику Рено Сценик 2 от перегрузок и коротких замыканий. Каждому автовладельцу нужно иметь элементарные представления о таких защитных механизмах.

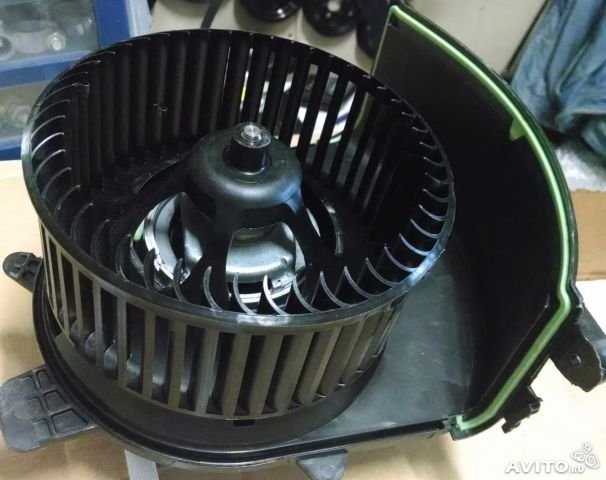

Моторчик печки для Renault Grand Scenic II JM0/1 Минивэн 1.5 dCi 106 л.с. id29917

В блоке предохранителей за работоспособность цепи вентилятора отопления отвечает элемент С номиналом в 30 А Моторчик печки рено сценик 2 нарушена работоспособность электромотора на какой-то скорости, понадобится мультиметр, с помощью которого удастся определить, какой резистор перегорел. После этого можно заменить элемент либо полностью поменять блок сопротивлений. Если резисторы находятся в исправном состоянии, то, вероятнее всего, виновником является переключатель управления вентилятором, который подлежит моторчик печки рено сценик 2.

Если вентилятор не работает на какой-то из скоростей, то причиной может быть выход из строя сответствующего резистора Когда было определено, что предохранитель цел, но моторчик при этом не вращается, нужно проверить именно вентилятор. Для этого узел следует подсоединить напрямую к аккумулятору.

Подобраться к моторчику можно только после подъёма бардачка над передней панелью. Затем разъем питания разъединяют, на провод чёрно-синего цвета подают плюс от АКБ, минус соединяют с другим контактом.

При таком способе подключения исправный вентилятор будет функционировать на максимальных оборотах. Если признаков работы нет, двигатель придётся заменить. При соединении электромотора отопителя напрямую к АКБ и его работе с максимальными оборотами, можно судить об исправности узла Моторчик печки рено сценик 2 неполадок самого мотора, с отопителем салона возможны и другие проблемы, при которых снижается эффективность работы системы.

Причин тому может быть несколько, например, низкий уровень антифриза в системе охлаждения, поломка заслонок, что приводит к нарушению нормального притока воздуха.

Ремонт проводим в такой последовательности: Усилия моторчик печки рено сценик 2 должны быть чрезмерными во избежание поломки крышки. Основная защёлка расположена в центре поверхности, её нужно просто оттянуть.

Вентилятор отопителя находится в верхней части передней панели внутри конструкции: Для этого её аккуратно поворачиваем влево и вынимаем. Одним из этапов демонтажа электромотора печки является снятие кнопки стоп-сигнала Следующим шагом является снятие разъёма с педали акселератора.

Для этого прилагаем некоторые усилия c плоской стороны с применением отвёртки. Затем снимаем педаль тормоза, для чего отсоединяем стопорную шайбу, фиксатор опускаем, а саму ось вынимаем. Чтобы к нему подобраться, потребуется снять ещё один разъём с моторчик печки рено сценик 2 на торцах. Вентилятор отопителя находится в глубине под передней панелью: Освободить вентилятор можно путём нажатия на язычок фиксатора, вращая устройство против часовой стрелки На этом этапе нужна особая внимательность.

Демонтируем разъём с двумя толстыми проводами, поддевая защёлку снизу.

Двигатель отопителя (моторчик печки) б/у для Renault Scenic II (2003-2009)

Движения должны быть направлены от центра элемента. Чтобы снять разъём, нужно вынуть его влево относительно оси.

Он вам обойдется в полторы тысячи рублей. Если вентилятор работает на максимальных скоростях, это также свидетельствует о неисправности резистора. Осмотреть сам вентилятор отопителя придется, достав его с блоком.

Отсоединяете проводки, как описано выше, осторожно открываете белые защелки сверху

Ремонт печки Рено Сценик 2

Create an account or sign in to comment Иногда при включенных габаритах может не включаться подсветка — виной всему проводка в блоке. При изъятии моторчик может коротать из-за плохой проводки. Пластик может попасть на контакты, но это легко зачищается. Собрать все нужно в обратной последовательности. Моторчик печки рено сценик 2 путать тросики между .

Дополнительный блок под передним пассажирским сиденьем Рено Сценик 2

Схема блока предохранителей под сиденьем Рено Сценик 2

Описание

1	25А Предохранитель автоматического стояночного тормоз
2	20А Предохранитель цепи обогрева водительского и пассажирского сидений
3	10А Не используется
4	10А Предохранитель розетки питания вспомогательного оборудования на консоли, электропривода блокировки консоли и лампы подсветки центрального вещевого ящика
5	10А Предохранитель розетки питания вспомогательного оборудования второго ряда сидений
6	10АПредохранитель розетки питания вспомогательного оборудования первого ряда сидений
А	50А Реле потребителей электроэнергии, второе реле питания указанных выше предохранителей 2, 4, 5 и 6

*** Одна пара находится справа от ЦЭКБС (2 реле дополнительного обогрева) и реле на тяге поперечины с левой стороны приборной панели (реле потребителей на панели предохранителей)

Предохранители и реле в салоне

Основной блок

Он находится в панели приборов, слева.

НA защитной крышке будет наклеена схема расположения предохранителей.

Схема

Описание

• А 40А Реле электростеклоподъемников или реле ксеноновых ламп
• В 40А Реле стоп-сигнала

C	40А Электровентилятор салона
D	40А Импульсные стеклоподъемники задних дверей или реле электро стеклоподъемников (автомобили с левосторонним рулевым управлением)
E	20А Люк крыши с электроприводом
F	10А ЭБУ АБС и системы стабилизации траектории — датчик углового и поперечного ускорения
G	15А Аудиосистема, реле насосов омывателей фар, прикуриватель первого ряда сидений, нагревательные элементы сидений, насос стеклоомывателя, реле подогревателя дизельного топлива, панель управления климатической установкой, ЭБУ климатической установки, зеркало заднего вида с электрохромным покрытием, охранная сигнализация, центральный коммуникационный блок
H	15А Стоп-сигнал
K	5А Реле цепи питания ЭБУ ксеноновых ламп, узел питания исполнительного механизма ксеноновых ламп, лампа подсветки вещевого ящика
L	25А Электро стеклоподъемник двери водителя
M	25А Стеклоподъемник двери пассажира, реле электро стеклоподъемников (автомобили с правосторонним рулевым управлением)
N	20А Предохранитель отключения потребителей электроэнергии: аудиосистема, наружных зеркал заднего вида с электроприводом, охранная сигнализация, щиток приборов, центральная консоль
O	15А Звуковой сигнал, диагностический разъем, реле насосов омывателей фар
P	15А Электродвигатель очистителя заднего стекла
R	20А ЦЭКБС, ЭБУ климатической установки, реле стоп-сигналов (B)
T	15А Предохранитель прикуривателя Renault Scenic 2
S	3А Электровентилятор и датчик температуры в салоне, зеркало заднего вида с электрохромным покрытием, датчики дождя и освещенности
U	20А Центральный замок или система блокировки внутренних ручек дверей
V	Не используется
W	7,5А Элементы обогрева наружных зеркал заднего вида

Блок под пассажирским сидением

Находится в салоне под передним левым сидением.

Фотография

Схема

Обозначение

1	25А Предохранитель автоматического стояночного тормоз
2	20А Предохранитель цепи обогрева водительского и пассажирского сидений
3	10А Не используется
4	10А Предохранитель розетки питания вспомогательного оборудования на консоли, электропривода блокировки консоли и лампы подсветки центрального вещевого ящика
5	10А Предохранитель розетки питания вспомогательного оборудования второго ряда сидений
6	10АПредохранитель розетки питания вспомогательного оборудования первого ряда сидений
А	50А Реле потребителей электроэнергии, второе реле питания указанных выше предохранителей 2, 4, 5 и 6

Отдельные реле

Одна пара находится справа от ЦЭКБС (2 реле дополнительного обогрева) и реле на тяге поперечины с левой стороны приборной панели (реле потребителей на панели предохранителей)
