Блоки в салоне

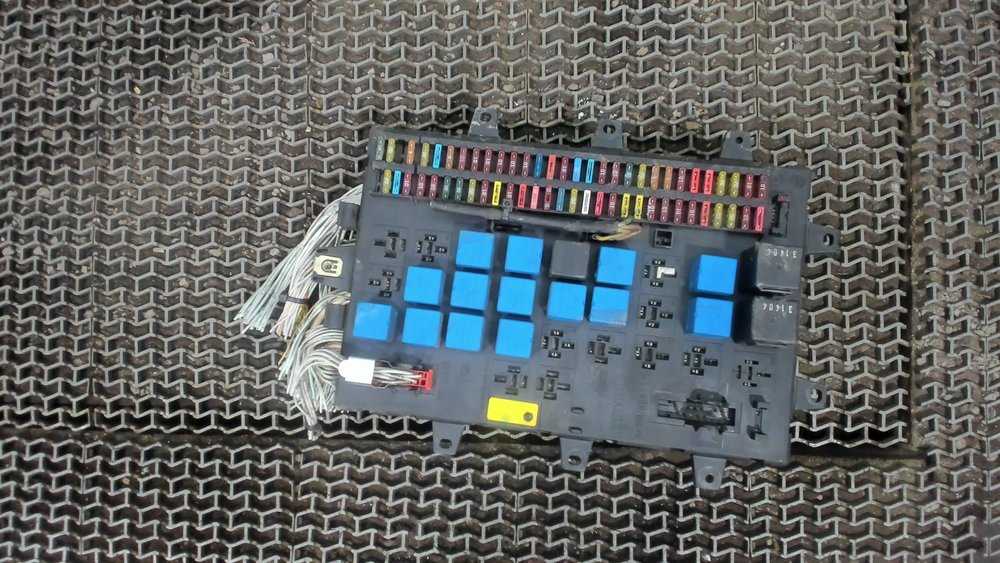

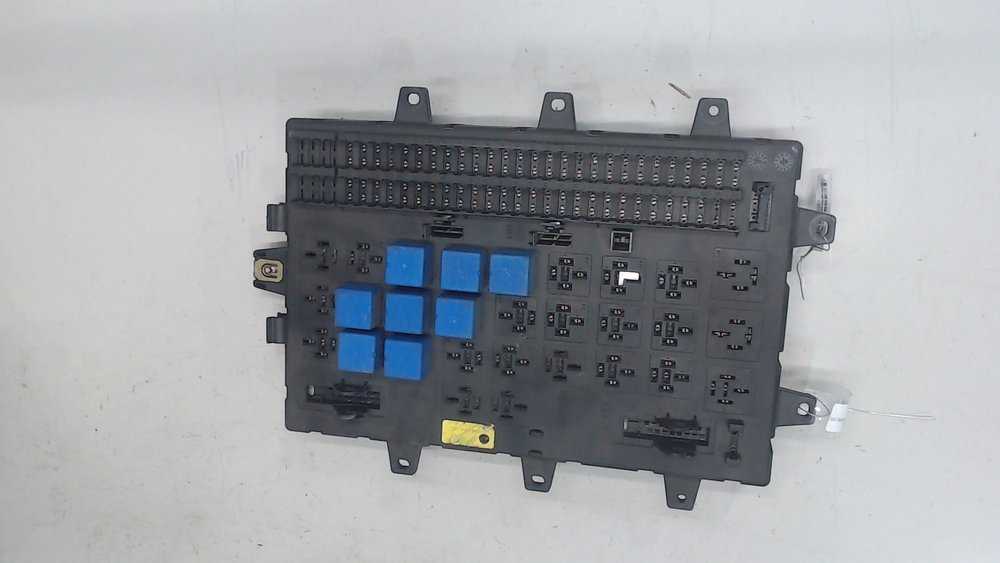

Основной блок
Он находится в панели приборов, слева.
На защитной крышке будет наклеена схема расположения предохранителей.
Схема
Описание
- А – 40А Реле электростеклоподъемников или реле ксеноновых ламп
- В – 40А Реле стоп-сигнала
| C | 40А Электровентилятор салона |
| D | 40А Импульсные стеклоподъемники задних дверей или реле электро стеклоподъемников (автомобили с левосторонним рулевым управлением) |
| E | 20А Люк крыши с электроприводом |
| F | 10А ЭБУ АБС и системы стабилизации траектории — датчик углового и поперечного ускорения |
| G | 15А Аудиосистема, реле насосов омывателей фар, прикуриватель первого ряда сидений, нагревательные элементы сидений, насос стеклоомывателя, реле подогревателя дизельного топлива, панель управления климатической установкой, ЭБУ климатической установки, зеркало заднего вида с электрохромным покрытием, охранная сигнализация, центральный коммуникационный блок |
| H | 15А Стоп-сигнал |
| K | 5А Реле цепи питания ЭБУ ксеноновых ламп, узел питания исполнительного механизма ксеноновых ламп, лампа подсветки вещевого ящика |
| L | 25А Электро стеклоподъемник двери водителя |
| M | 25А Стеклоподъемник двери пассажира, реле электро стеклоподъемников (автомобили с правосторонним рулевым управлением) |
| N | 20А Предохранитель отключения потребителей электроэнергии: аудиосистема, наружных зеркал заднего вида с электроприводом, охранная сигнализация, щиток приборов, центральная консоль |
| O | 15А Звуковой сигнал, диагностический разъем, реле насосов омывателей фар |
| P | 15А Электродвигатель очистителя заднего стекла |
| R | 20А ЦЭКБС, ЭБУ климатической установки, реле стоп-сигналов (B) |
| T | 15А Предохранитель прикуривателя рено сценик 2 |
| S | 3А Электровентилятор и датчик температуры в салоне, зеркало заднего вида с электрохромным покрытием, датчики дождя и освещенности |
| U | 20А Центральный замок или система блокировки внутренних ручек дверей |
| V | Не используется |
| W | 7,5А Элементы обогрева наружных зеркал заднего вида |
Блок под пассажирским сидением
Находится в салоне под передним левым сидением.
Фотография
Схема
Обозначение
| 1 | 25А Предохранитель автоматического стояночного тормоз |
| 2 | 20А Предохранитель цепи обогрева водительского и пассажирского сидений |
| 3 | 10А Не используется |
| 4 | 10А Предохранитель розетки питания вспомогательного оборудования на консоли, электропривода блокировки консоли и лампы подсветки центрального вещевого ящика |
| 5 | 10А Предохранитель розетки питания вспомогательного оборудования второго ряда сидений |
| 6 | 10АПредохранитель розетки питания вспомогательного оборудования первого ряда сидений |
| А | 50А Реле потребителей электроэнергии, второе реле питания указанных выше предохранителей 2, 4, 5 и 6 |
Отдельные реле
Одна пара находится справа от ЦЭКБС (2 реле дополнительного обогрева) и реле на тяге поперечины с левой стороны приборной панели (реле потребителей на панели предохранителей)
Основной блок находится в моторном отсеке с левой стороны.
Вариант 1 (до 2002 г.в.)
Фото-схема
Описание
| R1 | Реле противотуманных фар |
| R2 | Реле насоса воздуха (AIR) |
| R3 | Реле управления двигателем |
| R4 | Реле звукового сигнала |
| F1 | (70A) Многофункциональный модуль управления |
| F2 | (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя |
| F3 | (70A) Подогреватель охлаждающей жидкости двигателя-HDi |
| F4 | — |
| F5 | (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари |
| F6 | (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений |
| F7 | (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током) |
| F8 | (70A) Блок предохранителей |
| F9 | (50A) Многофункциональный модуль управления |
| F10 | (40A) Переключатель света |
| F11 | (60A) Блок предохранителей |
| F12 | (50A) переключатель зажигания |
| F13 | (40A) переключатель зажигания |
| F14 | (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар |
| F15 | — |
| F16 | (30A) Антиблокировочная система (ABS) |
| F17 | (30A) Антиблокировочная система (ABS) |
| F18 | (20A) Омыватели фар — некоторые модели |
| F19 | — |
| F20 | (15A) Топливный подогреватель-HDi некоторые модели |
| F21 | (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ |
| F22 | (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели |
| F23 | (5A) Антиблокировочная система (ABS) |
| F24 | (5A) Управление двигателем, реле таймера свечи накаливания |
| F25 | (10A) Топливный насос, переключатель инерционного отключения топлива (IFS) |
| F26 | (10A / 30A) Управление двигателем, топливный насос |
| F27 | (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT) |
| F28 | (5A) Нагреватель корпуса дроссельной заслонки |
| F29 | (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR) |
| F30 | (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой |
| F31 | (10A) Передняя противотуманная фара слева |
| F32 | (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS) |
| F33 | (10A) Автоматическая коробка передач (AT) |
| F34 | (5A / 15A) Управление двигателем |
Вариант 2 (с 2002 г.в.)
В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.
Таблица с обозначением
| 1 | 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя |
| 2 | 15А Электромагнитный клапан абсорбера, топливный насос |
| 3 | 10А Компьютер АБС |
| 4 | 10А Компьютер автоматической коробки передач, компьютер двигателя |
| 5 | Не используется |
| 7 | 20А Насос омывателя фар |
| 8 | 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя |
| 9 | 15АЛевая фара ближнего света |
| 10 | 15А Правая фара ближнего света |
| 11 | 10А Левая фара дальнего света |
| 12 | 15А Правая фара дальнего света |
| 13 | 15А Звуковые сигналы |
| 14 | 10А Насосы омывателей ветрового и заднего стекол |
| 15 | 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки |
| 16 | 30А Реле компрессора |
| 17 | 30А Максимальная и малая скорости работы стеклоочистителя |
| 18 | 40А Электровентилятор системы отопления и вентиляции |
Некоторые реле находятся внутри блока.
Реле бензонасоса
Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.
Предохранители высокой мощности
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Описание
- (20A) Реле вентилятора системы охлаждения
- (70A) Модуль управления ABS
- (30A) Модуль управления ABS
- (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
- (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Насос гидроусилителя рулевого управления
- (30A) Включатель зажигания
- (30A) Выходной усилитель аудиоустройства
Блоки под капотом
Расположение
Общая схема расположения
Описание
- Блок предохранителей и реле
- Блок управления левой фарой
- Блок реле ABS
- Блок управления правой фарой
- Skid Control
Блок предохранителей и реле
Под капотом, основной блок с предохранителям и реле, расположен в левой части моторного отсека.
Схема
Назначение
| 1 | 100А ALT – 2AZ-FE (2002-2003): Предохранители: “DEF”, “PWR NO.1”, “PWR NO.2”, “PWR NO.3”, “PWR NO.4”, “STOP”, “DOOR NO.2”, “OBD”, “PWR SEAT”, “FUEL OPEN”, “FOG”, “AMP”, “PANEL”, “TAIL”, “AM1”, “CIG”, “POWER POINT”, “RAD NO.2”, “ECU-ACC”, “GAUGE1”, “GAUGE2”, “ECU-IG”, “WIPER”, “WASHER”, “HTR (10 A)”, “SEAT HTR”, и “SUN-SHADE” |
| 120А ALT – 1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006): Предохранители: DEF”, “PWR NO.1”, “PWR NO.2”, “PWR NO.3”, “PWR NO.4”, “STOP”, “DOOR NO.2”, “OBD”, “PWR SEAT”, “FUEL OPEN”, “FOG”, “AMP”, “PANEL”, “TAIL”, “AM1”, “CIG”, “POWER POINT”, “RAD NO.2”, “ECU-ACC”, “GAUGE1”, “GAUGE2”, “ECU-IG”, “WIPER”, “WASHER”, “HTR (10 A)”, “SEAT HTR”, и “SUN-SHADE” | |
| 2 | 60А ABS NO.1 2002-2003: Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении |
| 50А ABS NO.1 – 2003-2006: Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении | |
| 3 | 15А HEAD LH LWR – Ближний левый свет, комбинация приборов, противотуманный свет, блок управления электрооборудованием кузова |
| 4 | 15А HEAD RH LWR – Ближний правый свет, корректор фарт, блок управления электрооборудованием кузова |
| 5 | 5А DRL – Дневные ходовые огни |
| 6 | 10А A/C – Кондиционер |
| 7 | Не используется |
| 8 | Не используется |
| 9 | Не используется |
| 10 | 40А MAIN – Предохранители: “HEAD LH LWR”, “HEAD RH LWR”, “HEAD LH UPR”, “HEAD LH UPR” и “DRL” |
| 11 | 40А ABS No.2 – Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении |
| 12 | 30А RDI – Вентилятор системы охлаждения двигателем |
| 13 | 30А CDS – Вентилятор системы кондиционирования |
| 14 | 50А HTR – Кондиционер |
| 15 | 30А ADJ PDL – Электрическая педаль газа |
| 16 | 30А ABS No.3 – Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении |
| 17 | 30А AM2 – Система запуска, предохранители: “IGN” и “IG2” |
| 18 | 10А HEAD LH UPR – Дальний левый свет |
| 19 | 10А HEAD RH UPR – Дальний правый свет |
| 20 | 5А ST – Комбинация приборов, стартер, зажигание |
| 21 | 5А TEL – Телефон |
| 22 | 5А ALT-S – Система зарядки аккумуляторной батареи |
| 23 | 15А IGN – Система запуска |
| 24 | 10А IGN2 – Анти блокировочная тормозная система. система зарядки аккумуляторной батареи, комбинация приборов, круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем, индикатор ремня безопасности, система стабилизации автомобиля, трэкшн контроль |
| 25 | 25А DOOR1 – Блок управления электро оборудованием кузова, противоугонная система, центральный замок, блок управления центральным замком |
| 26 | 20А EFI – Круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем |
| 27 | 10А HORN – Звуковой сигнал |
| 28 | 30А D.C.C – Предохранители: “ECU-B”, “RAD NO.1” и “DOME” |
| 29 | 25А A/F – Блок управления двигателем |
| 30 | Не используется |
| 31 | 10А ETCS – Блок управления двигателем, круиз-контроль |
| 32 | 15А HAZ – Указатели поворота, аварийная сигнализация |
| R1 | Не используется |
| R2 | Не используется |
| R3 | Дневные ходовые огни (No.2) |
| R4 | Дневные ходовые огни (No.3) |
| R5 | Вентилятор системы охлаждения (No.2) |
| R6 | Дневные ходовые огни (No.4) |
| R7 | Электрическая педаль газа |
| R8 | Вентилятор системы охлаждения (No.3) |
| R9 | Муфта компрессора кондиционера |
| R10 | Датчик соотношения воздух топливо |
| R11 | Кондиционер |
| R12 | Стартер/зажигание |
| R13 | Фары |
| R14 | Вентилятор системы охлаждения (No.1) |
| R15 | Вакуумный клапан (VSV) |
| R16 | Звуковой сигнал |
| R17 | Блок управления двигателем |
Дополнительный блок
Находится рядом с аккумулятором.
Схема
Обозначение
- 1 – 7,5А ABS NO.4 – Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
- R1 – Не используется
- R2 – Антиблокировочная тормозная система
- R3 – ABS
На этом всё. Если есть что добавить – пишите в комментарии.
Блоки под капотом
Блок защиты и коммутации
Он расположен в коммутационном блоке двигателя (в моторном отсеке).
Фотография
Схема
Описание
- 10А – Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, клавиатуры мультимедийной системы
- 10А – Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
- 15А – Насос омывателя фар
- 20А – Противотуманные фары
- 10А – Дальний свет (левая блок-фара)
- 10А – Дальний свет (правая блок-фара)
- 15А – Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
- 30А – ЭБУ АБС/системы стабилизации траектории
- 30А – Передний стеклоочиститель
- 10А – Блок управления подушками безопасности
- 20А – Не используется
- 7,5А – ЭБУ коробки передач
- 25А – Система управления двигателем
- 15А – Датчики концентрации кислорода – нагрев
- 20А – ЭБУ коробки передач
- 5А – Сигналы торможения, блок управления электрооборудованием, электро усилитель руля
- 10А – Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода
- 15А – ЦЭКБС
- 25А – Стартер
- – Не используется
- 20А – Топливный модуль, катушки зажигания, ЭБУ системы питания сжиженным газом
- 10А – Электромагнитная муфта компрессора кондиционера
- 5А – ЭБУ системы впрыска
- 20А – Ближний свет (левая фара), электрокорректор
- 20А – Ближний свет (правая фара), электрокорректор
- – Не используется
Блок 2
Он расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации.
Схема
Обозначение
- A – Не используется
- B – Реле подогревателя топлива
- C – Реле света заднего хода
- D – Не используется
- F1 – 80A блока управления погружными подогревателями
- F2 – 70A блока предпускового подогрева
- F3 – Не используется
- F4 – 80A блока управления погружными подогревателями
- F5 – 60A / 40А реле электровентилятора
- F6 – 20А Реле подогревателя топлива
- F7 – Не используется
- F8 – 30А реле электровентилятора
- F9 – Не используется
Блоки возле аккумулятора

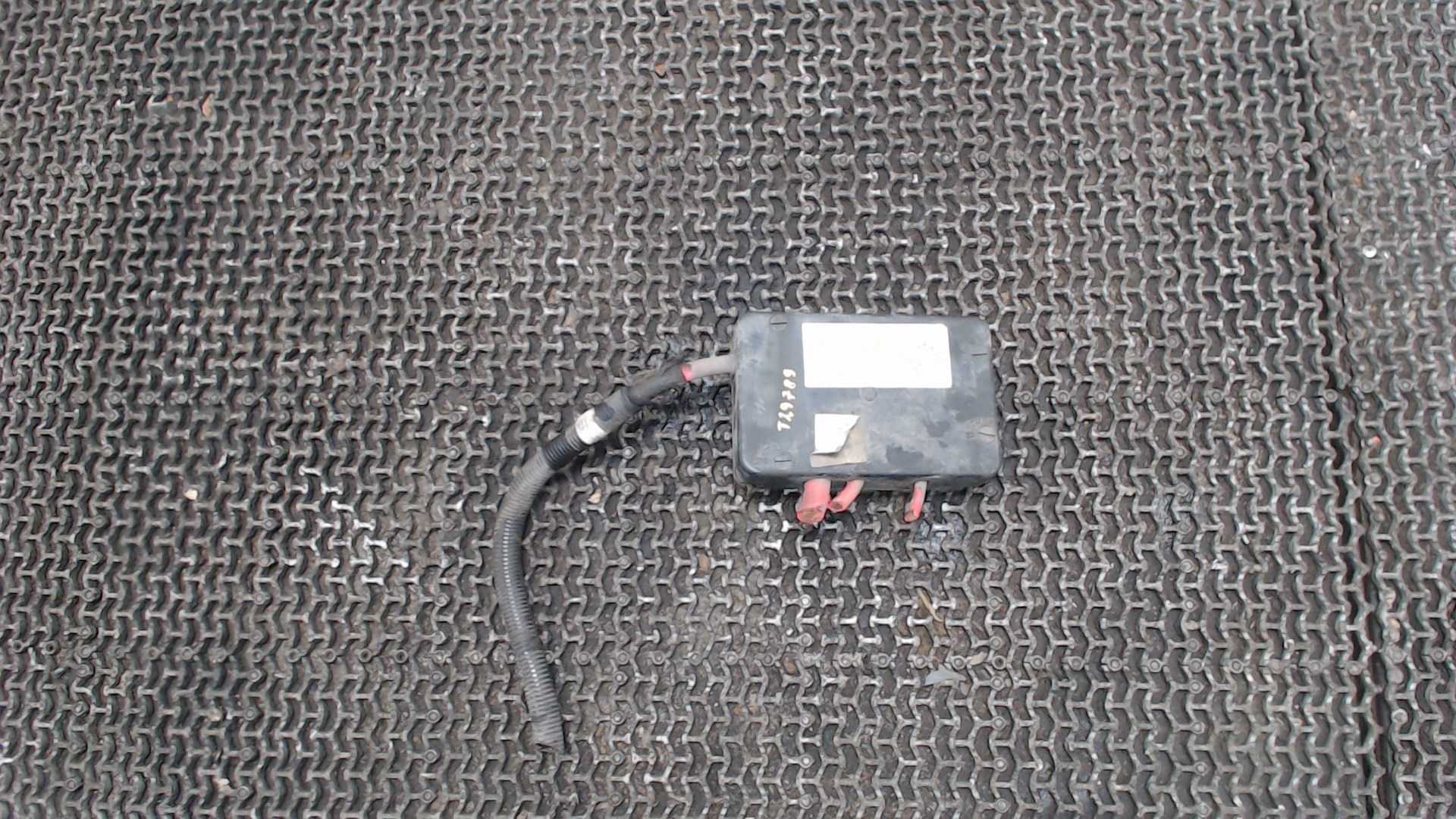

Блок отключения аккумуляторной батареи (1)
Схема
Назначение
- F1 – 190A Стартер
- F2 – 50A блок предохранителей и реле в салоне
- F3 – 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
- F4 – 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор
- F5 – 80A электроусилитель рулевого управления
- F6 – 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
- F7 – 5A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
Блок плавких вставок высокой мощности(2)
Фотография
Схема
Описание
- 70А – дополнительный отопитель салона
- 80А – блок предохранителей и реле в салоне
- 80А – блок предохранителей и реле в салоне
- 80А – блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
- 30А – дополнительный отопитель
- 50А – ЭБУ АБС/системы стабилизации траектории
