Блок в панели приборов с правой стороны

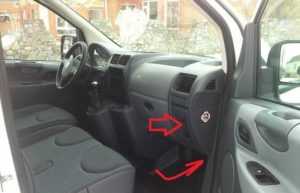

Для доступа опустите перчаточный ящик и с силой потяните за него.

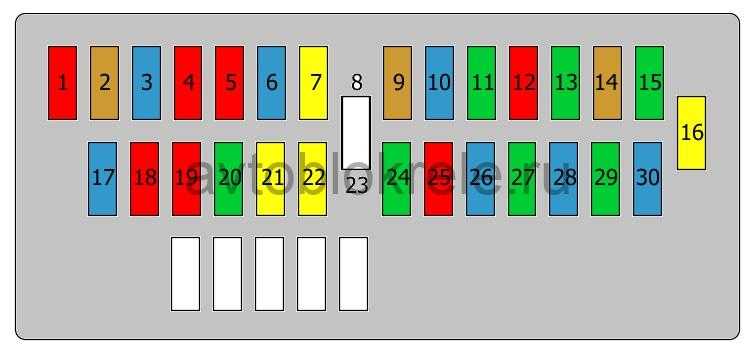

Схема

Описание

1. 15А Очиститель заднего стекла
2. Свободен
3. 5А ЭБУ подушки безопасности
4. 10А Датчик положения рулевого колеса, диагностический разъем, датчик системы ESP, ручное управление микроклиматом, датчик сцепления, корректор фар, насос для подачи присадки в сажевый фильтр
5. 30А Электропривод зеркал, двигатель стеклоподъемника передней правой двери
6. 30А Питание стеклоподъемников передних дверей
7. 5А Плафоны и лампа перчаточного ящика
8. 20А Многофункциональный дисплей, сирена охранной сигнализации, автомагнитола, чейнджер компакт-дисков, радиотелефон, коммутационный блок прицепа (дополнительное оборудование), ЭБУ для модификации платформы с кабиной
9. 10А Розетка в грузовом отсеке
10. 30А Регулятор высоты задней подвески, блок подрулевых переключателей, комбинация приборов
11. 15А Диагностический разъем, замок зажигания
12. 15А Беспроводная гарнитура свободные руки, ЭБУ подушки безопасности, ЭБУ системы помощи при парковке
13. 5А ЭБУ двигателя, коммутационный блок прицепа
14. 15А Датчик дождя, вентиляция салона, климат-контроль, комбинация приборов
15. 30А Запирание/отпирание/суперблокировка дверей
16. Свободен
17. 40А Обогреватель заднего стекла, обогреватели зеркал
18. 10А Обогреватели зеркал

больше видео

• Где находятся предохранители Nissan Qashqai?
  Опубликовано 15 Май 2023 by ScegliAuto


• Как настроить часы на Vespa 125 Primavera?
  Опубликовано 8 Май 2023 by ScegliAuto


• Как заменить салонный фильтр на Opel Grandland X.
  Опубликовано 19 Апрель 2023 by ScegliAuto


• Как заменить батарею на Honda Vision 110?
  Опубликовано 18 Апрель 2023 by ScegliAuto


• Как удалить задние сиденья Toyota Yaris.
  Опубликовано 3 Апрель 2023 by ScegliAuto


• Как открыть седло Piaggio Beverly 300 без батареи.
  Опубликовано 2 Апрель 2023 by ScegliAuto


• Установка багажных реек.
  Опубликовано 31 Март 2023 by ScegliAuto


• Как открыть седло Piaggio MP3 вручную
  Опубликовано 27 Декабрь 2022 by ScegliAuto


• Как завести Mini без ключа
  Опубликовано 26 Декабрь 2022 by ScegliAuto


• Как поменять язык бортового компьютера на Рено Клио?
  Опубликовано 23 Декабрь 2022 by ScegliAuto


Двигатель Peugeot Boxer фургон и микроавтобус

Моторная гамма нового автомобиля состоит из одного дизельного агрегата 2.2 л. с хорошими тех. характеристиками. Но мощность в 2-х версиях – 130 «кобыл» и 150 «кобыл». Также есть и 3.0 л. дизельная установка, мощность которой достигает 180 «кобыл», но в реальности этой комплектации нет в продаже. Трансмиссия тоже одна – шести диапазонная «механика», автоматической КПП не существует.

Первый мотор – 2.2 HDi, мощность 130 «лошадей» при 3500 оборотов в минуту, предельный крутящий момент – 320 Ньютон на метров при 2000 оборотов в минуту, коробка скоростей – шести скоростная механика, разгон – 15.2 секунды, средний расход горючего – 7.4 литра. Предельная скорость – 155 километров в час.

Фланговый двигатель – 2.2 HDi, мощность – 150 «кобыл» при 3600 оборотов в минуту, предельный крутящий момент – 355 Ньютон на метров при 2100 оборотов в минуту, коробка скоростей – шести скоростная механика, разгон – 13.9 секунд, средний расход горючего – 7.6 литров. Предельная скорость – 162 километра в час.

Отзывы о подвеске во всемирной сети хорошие, это благодаря тому, что машина оснащается прочным подрамником и улучшенному креплению амортизаторов.

Подвеска спереди – целиком независимая, на стойках Макферсон, подвеска сзади – на рессорах, с поперечной балкой. Тормозная система дисковая, спереди с вентиляцией.

Citroen Jumpy — Видео-урок

Модель: Citroen Jumpy
MK 2
— Годы 2007-2016

Часть: Блок предохранителей
эксплуатация: Где находятся предохранители в Citroen Jumpy схема

Блок предохранителей расположен с правой стороны приборной панели. Чтобы открыть блок предохранителей, просто слегка потяните. Еще один блок предохранителей расположен рядом с аккумулятором. Еще один блок предохранителей расположен с левой стороны в моторном отсеке. Схема предохранителей следующая. Схема правого предохранителя приборной панели: 1 Задний стеклоочиститель 2 Свободный 3 Блок управления подушкой безопасности 4 Датчик угла поворота рулевого колеса, диагностический разъем, датчик ESP, ручная вентиляция, переключатель сцепления, регулировка угла наклона фар, насос сажевого фильтра 5 Электрозеркала, электростеклоподъемники пассажира 6 Электростеклоподъемники комплектация 7 Лампы освещения салона и лампа перчаточного ящика 8 Многофункциональный экран, Противоугонная сирена, Аудиосистема, проигрыватель компакт-дисков, Аудио/телефон, Блок предохранителей прицепа (аксессуар), Блок переоборудования кузова/автомобиля (бортовая кабина) 9 Розетка для аксессуаров в багажном отделении 10 Задний регулятор дорожного просвета, реверсивное рулевое колесо, комбинация приборов 11 Диагностический разъем, замок зажигания 12 Комплект громкой связи, блок управления подушками безопасности, блок управления датчиками парковки 13 Блок предохранителей двигателя, блок предохранителей прицепа 14 Датчик дождя, цифровой климат-контроль, панель приборов 15 Блокировка/разблокировка/блокировка 16 Незанят 17 Обогрев заднего стекла, Обогрев зеркал 17 Только зеркала с подогревом Схема предохранителей со стороны аккумуляторной батареи: 1 Обогрев сидений 2 Состояние аккумулятора зарядного устройства/Не занято Кабина-платформа) 4 Libero 36 Замки распашных дверей 37 Замки распашных дверей 38 Задний стеклоочиститель распашной двери 39 Libero 40 Складывающиеся зеркала Схема предохранителей в моторном отсеке: 1 Блок управления двигателем, системы подачи топлива и воздуха, вентилятор в сборе 2 Звуковой сигнал 3 Передний и задний омыватели Насос 4 Насос омывателя фар 5 Топливная система 6 Усилитель руля, дополнительный переключатель педали тормоза 7 Тормозная система (ABS/DSC) 8 Управление стартером 9 Главный выключатель педали тормоза 10 Системы подачи топлива и воздуха, системы контроля выбросов 11 Передняя вентиляция 12 Стеклоочистители 13 Интегрированный системный интерфейс 14 Бесплатно.

Опубликовано 26 Декабрь 2022 by ScegliAuto

другие руководства, которые могут вас заинтересовать

• Citroen Jumpy — прочее техническое обслуживание и ремонт своими руками

• Блок управления
  — Техническое обслуживание и ремонт других транспортных средств

  • Citroen C1 — Как заменить салонный фильтр на Citroen C1.
  • Citroen Xsara Picasso — Как сбросить ЭБУ BSI на Citroën Xsara Picasso?
  • посмотреть все

• Насос
  — Техническое обслуживание и ремонт других транспортных средств

  • Citroen C3 — Руководство по замене масляного насоса Citroen C3 1.2 VTI.
  • Citroen C3 — Демонтаж насоса воды Citroen C3 1.4 HDI.
  • посмотреть все

• Блок предохранителей
  — Техническое обслуживание и ремонт других транспортных средств

  • Citroen Jumpy — Где находятся предохранители в Citroën Jumpy?
  • Citroen Jumpy — Где находится блок предохранителей на Citroen Jumpy
  • посмотреть все

• Тормозная система
  — Техническое обслуживание и ремонт других транспортных средств

  • Bmw Serie 1 — Как обнулить сервис тормозов в BMW Серии 1?
  • Mini Mini — Где находится бачок с тормозной жидкостью в Mini Cooper?
  • посмотреть все

• Стеклоочистители
  — Техническое обслуживание и ремонт других транспортных средств

  • Citroen Ds3 — Как заменить щетки стеклоочистителя на Citroën DS3?
  • Citroen C3 Picasso — Как заменить задний стеклоочиститель на Citroën C3 Picasso?
  • посмотреть все

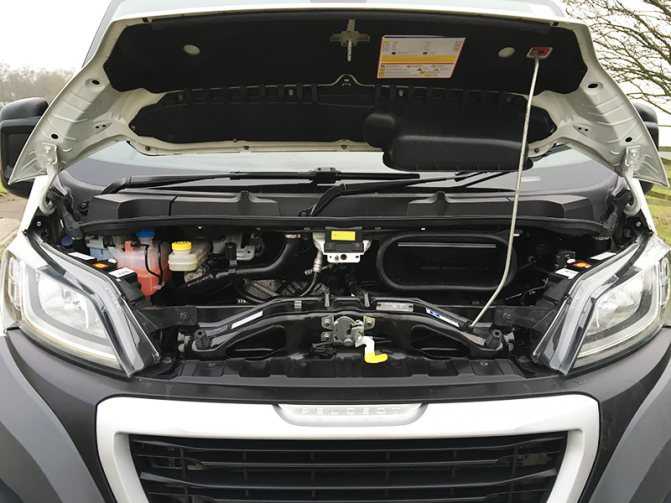

Блок под капотом ситроен джампер

В моторном отсеке он расположен рядом с боковой стойкой и закрыт защитной крышкой.

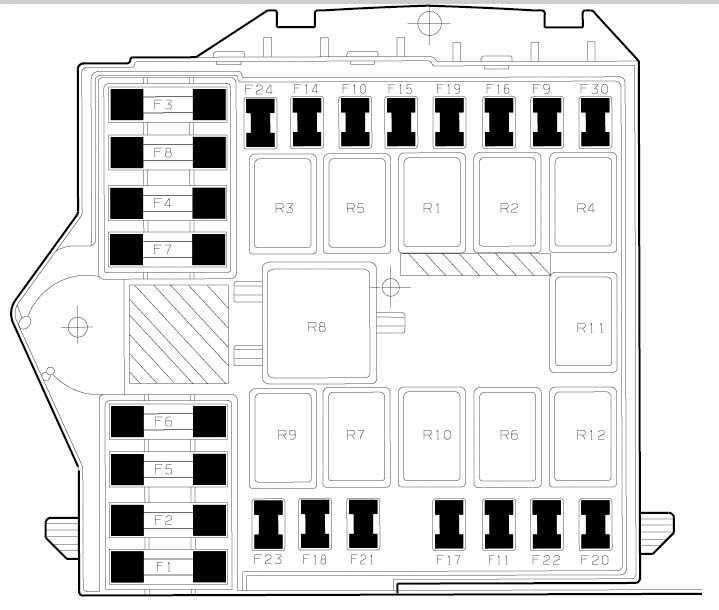

Общая диаграмма

Описание варианта предохранителя 1

№	А	Назначение
1	40	Источник питания системы ABS/ESP
2	50	ЭБУ системы предварительного подогрева дизельного топлива
3	30	Контакт выключателя зажигания
4	20	Программируемая горелка системы отопления
5	20/ 50	Реле управления для программируемой системы отопления
6	40/ 60	Электрический вентилятор для системы охлаждения (высокая скорость)
7	40/ 50/ 60	Электрический вентилятор для системы охлаждения (низкая скорость)
8	40	Кондиционер
9	20	Насос омывателя ветрового стекла
10	15	Зуммер
11	15	ЭБУ и реле системы предварительного подогрева дизельного топлива
14	7,5	Фара дальнего света, правая
15	7,5	Левая фара дальнего света
16	7,5	ЭБУ двигателя
17	10	ЭБУ двигателя
18	7,5	ЭБУ двигателя
19	7,5	Компрессор кондиционера
20	30	Насос омывателя фар
21	15	Цепь питания топливного насоса
22	20	ЭБУ двигателя
23	30	Контур питания для клапанов ABS/ESP
24	7,5	Блок управления зеркалами
30	15	Передняя противотуманная фара

Описание предохранителя вариант 2

№	А	Назначение
1	40	Подача насоса ABS
2	50	ЭБУ системы предварительного подогрева дизельного топлива
3	30	Контакт выключателя зажигания — Стартер
4	20	Предпусковой подогреватель топлива для дизельных двигателей
5	20/ 50	Вентиляция кабины с дополнительным программируемым отоплением (+ аккумулятор)
6	40/ 60	Вентилятор кабины, макс. скорость (+ аккумулятор)
7	40/ 50/ 60	Вентилятор кабины, минимальная скорость (+ аккумулятор)
8	40	Вентилятор кабины (+ ключ)
9	15	Задняя 12-вольтовая розетка (+ аккумулятор)
10	15	Зуммер
11	—	Не используется
14	15	Передняя розетка 12 В (+ аккумулятор)
15	15	Прикуриватель (+ аккумулятор)
16	—	Неиспользованный
17	—	Не используется
18	7,5	Процессор двигателя (+ аккумулятор)
19	7,5	Компрессор кондиционера
20	30	Насос омывателя ветрового стекла/омывателя фар
21	15	Цепь питания топливного насоса
22	—	Не используется
23	30	Электромагнитные клапаны ABS
24	7,5	Дополнительная панель управления — складывающиеся наружные зеркала (+ ключ)
30	15	Наружные зеркала с подогревом

Предохранители, отвечающие за работу прикуривателя

Реле расположены в центре устройства:

1. Реле дальнего света.
2. Сигнальное реле.
3. Реле соленоидной муфты компрессора кондиционера.
4. Реле электродвигателя вентилятора отопителя.
5. Реле управления двигателем.
6. Реле топливного насоса.
7. Реле противотуманных фар.
8. Реле насоса омывателя ветрового стекла.
9. Реле омывателя/омывателей фар.

Блок около пассажирского сидения

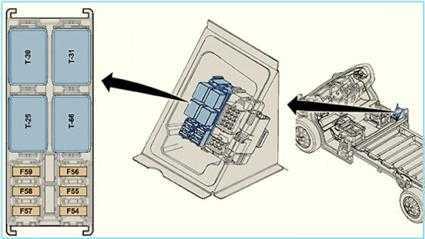

Схема – вариант 1

Описание

Описание

54	Не используется
55	15А Обогрев сидений
56	15А Электрическая розетка 12 В для задних пассажиров
57	10А Дополнительный подогрев под сиденьем
58	15А Обогрев заднего левого стекла
59	15А Обогрев заднего правого стекла
60	Не используется
61	Не используется
62	Не используется
63	10А Управление дополнительным подогревом для задних пассажиров
64	Не используется
65	30А Вентилятор системы дополнительного подогрева для задних пассажиров

Схема – вариант 2

Обозначение схемы

T25	Внутренне освещение
T66	Реле прикуривателя
T30	Реле габаритов
T31	Дополнительный подогреватель под сидением
F54	(10A) Кондиционер/ отопитель
F55	(15A) Подогреватель сидений
F56	(15A)
F57	(10A) Кондиционер/ отопитель
F58	(10A) Ближний свет фар
F59	(7,5A) Система активной подвески
F60	(10A) Кондиционер/ отопитель
F61	(30A) Кондиционер/ отопитель

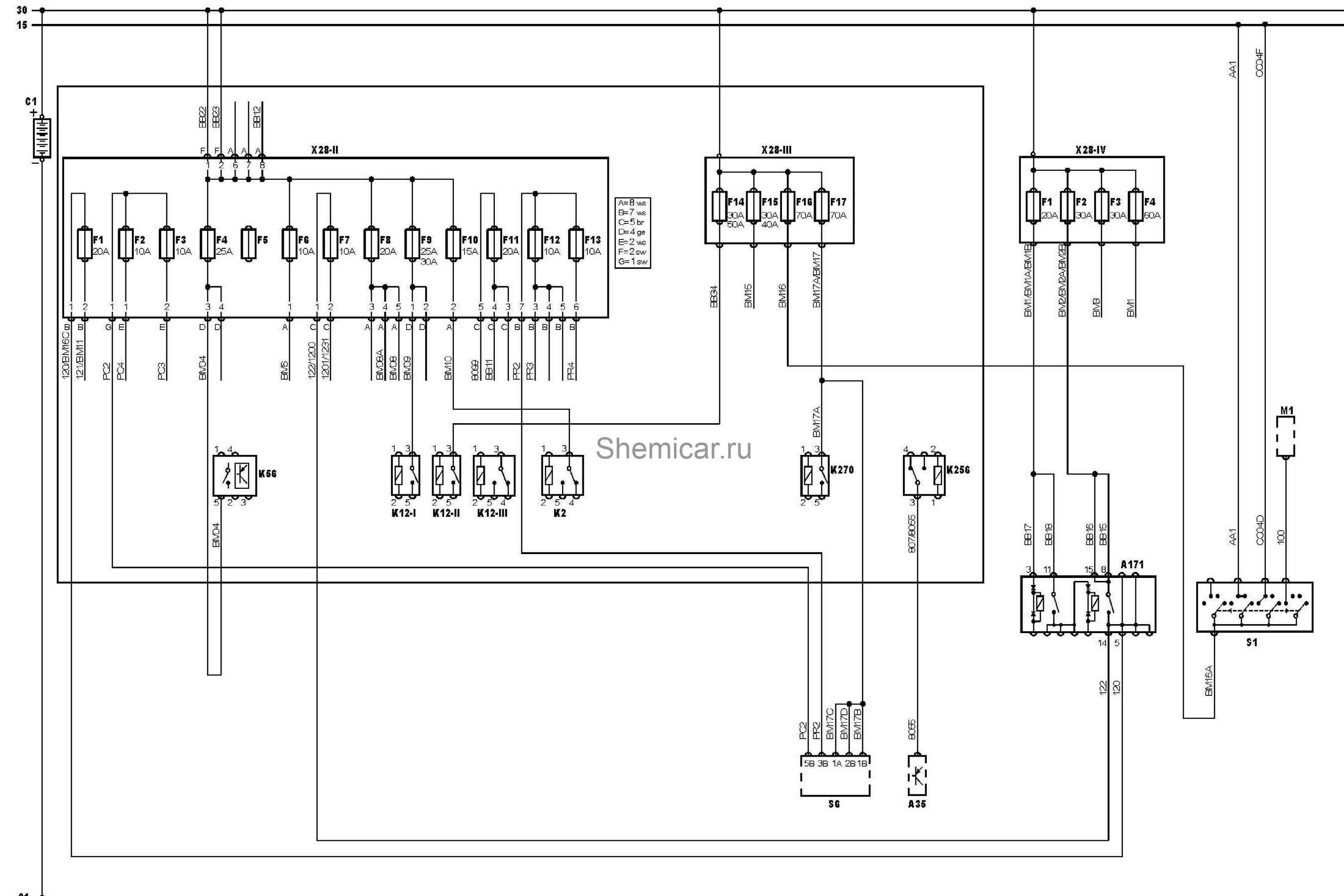

Схема групп предохранителей и реле на Citroen Jumper

На схеме изображены перемычки F1–F30 (1-й вариант). Правую верхнюю полосу занимают охранительные элементы F22, 1, 21, 17, 11, 27, 30. В левой части модуля установлены 8 перемычек.

Графическое изображение предохранителей под капотом (2-й вариант) включает 30 защитных элементов на позициях F1–F30. В центральной части энергоблока находятся коммутационные выключатели R1–R9.

Для авто 2011–2012 годов

Citroen Jumper оснащен 4-цилиндровым мотором с цепным приводом и 6-ступенчатой коробкой передач.

На схеме обозначены плавкие предохранители, которые надежно защищают электрические устройства:

Схема предохранителей блока под капотом.

Прерыватели тока контролируют дисковые тормоза с ABS и EBD (F41, F42). В салонном блоке находятся вставки номиналом 7,5, 10, 20 А. Прерыватели тока установлены в левой части бокса (F36, 32, 93, 91, 90, 12, 13, 43, 53). На схеме (вариант № 2) отмечены перемычки №№ 33, 47, 4, 9, 34, 38.

Для автомобилей 2013–2014 годов

На авто установлены новая коробка передач, дизельный мотор объемом 2 л, МКП, охлаждающий вентилятор.

Плавкие перемычки указаны на схеме:

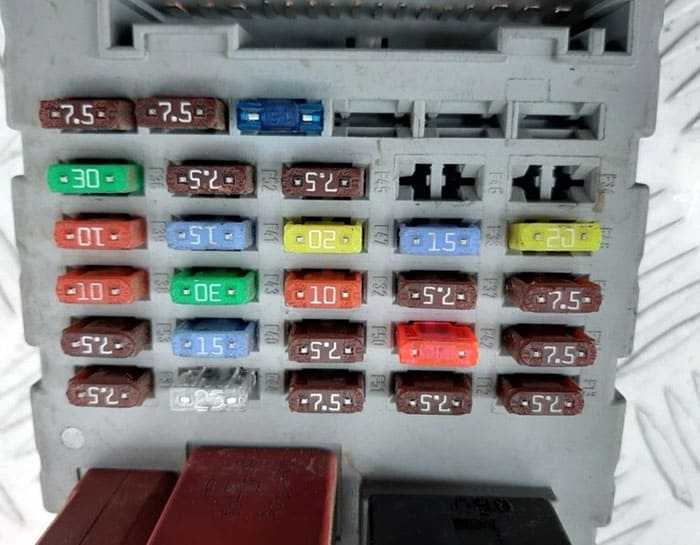

Схема блока в салоне.Распиновка блока в салоне.

Для Ситроена Джампера 2017 и 2019 годов

Коммерческий грузовик оснащен мотором HDI (2,2 л) с турбиной и системой охлаждения воздуха.

Защитные перемычки обеспечивают надежную работу следующих механизмов:

• дисковых тормозов;
• гидроусилителей;
• стабилизаторов поперечной устойчивости.

Грузовое авто 2019 г. оснащено модулями, вмонтированными в панель пассажирского салона.

В базовой модели перемычки обеспечивают безопасность следующих устройств:

• бортового компьютера;
• подушек безопасности;
• АКБ;
• стеклоподъемника;
• коленчатого двигателя;
• аудиосистемы.

Владелец авто отмечает большую нагрузку на вставки, контролирующие печку, кондиционер, вентилятор.

ЗАМЕНА ДАТЧИКОВ Peugeot Expert / Citroen Jumpy / Fiat Scudo

ДИЗЕЛЬНЫЕ ДВИГАТЕЛИ ОБЪЕМОМ 1.6 Л

ДАТЧИК ДАВЛЕНИЯ МАСЛА

ВНИМАНИЕ Соблюдайте требования обеспечения безопасности. Снятие. Снятие

Снятие

ВНИМАНИЕ Заблокируйте пневматическую подвеску перед тем, как поднимать автомобиль. После выключения зажигания подождите 15 минут, прежде чем отсоединять аккумуляторную батарею, чтобы гарантировать запоминание результатов инициализации различных блоков управления. 1

Отсоедините провода от аккумуляторной батареи. 2. Снимите каталитический нейтрализатор

1. Отсоедините провода от аккумуляторной батареи. 2. Снимите каталитический нейтрализатор.

3. Отсоедините разъем («a»).

ВНИМАНИЕ При снятии собрать масло в чистую емкость. 4. Снимите датчик давления масла (1)

5. Снимите прокладку

Снимите датчик давления масла (1). 5. Снимите прокладку

4. Снимите датчик давления масла (1). 5. Снимите прокладку.

Установка

ВНИМАНИЕ Всегда заменяйте прокладку. 1. Установите прокладку

2. Установите датчик давления масла (1). Затяните моментом 20±2 Н•м. 3. Подсоедините разъем («a»). 4. Установите защиту поддона картера. 5. Подсоедините провода к аккумуляторной батарее. 6. Восстановите уровень моторного масла

Установите прокладку. 2. Установите датчик давления масла (1). Затяните моментом 20±2 Н•м. 3. Подсоедините разъем («a»). 4. Установите защиту поддона картера. 5. Подсоедините провода к аккумуляторной батарее. 6. Восстановите уровень моторного масла

1. Установите прокладку. 2. Установите датчик давления масла (1). Затяните моментом 20±2 Н•м. 3. Подсоедините разъем («a»). 4. Установите защиту поддона картера. 5. Подсоедините провода к аккумуляторной батарее. 6. Восстановите уровень моторного масла.

ДАТЧИК УРОВНЯ И ТЕМПЕРАТУРЫ МАСЛА

ВНИМАНИЕ Соблюдайте требования обеспечения безопасности. Снятие. Снятие

Снятие

ВНИМАНИЕ Заблокируйте пневматическую подвеску перед тем, как поднимать автомобиль. После выключения зажигания подождите 15 минут, прежде чем отсоединять аккумуляторную батарею, чтобы гарантировать запоминание результатов инициализации различных блоков управления. 1

Отсоедините провода от аккумуляторной батареи. 2. Поднимите и закрепите автомобиль. 3. Снимите защиту поддона картера

1. Отсоедините провода от аккумуляторной батареи. 2. Поднимите и закрепите автомобиль. 3. Снимите защиту поддона картера.

4. Отсоедините разъем («a»). 5. Снимите датчик уровня и температуры масла (1). 6. Снимите прокладку (2).

Установка

ВНИМАНИЕ Всегда заменяйте прокладку (2). 1. Установите прокладку (2)

2. Установите датчик уровня и температуры масла (1). Затяните моментом 27±2 Н•м. 3. Подсоедините разъем («a»). 4. Установите защиту поддона картера. 5. Подсоедините провода к аккумуляторной батарее

Установите прокладку (2). 2. Установите датчик уровня и температуры масла (1). Затяните моментом 27±2 Н•м. 3. Подсоедините разъем («a»). 4. Установите защиту поддона картера. 5. Подсоедините провода к аккумуляторной батарее

1. Установите прокладку (2). 2. Установите датчик уровня и температуры масла (1). Затяните моментом 27±2 Н•м. 3. Подсоедините разъем («a»). 4. Установите защиту поддона картера. 5. Подсоедините провода к аккумуляторной батарее.

Ваше Имя:*

Введите код, указанный на картинке:*

Расположение предохранителей Citroën Jumpy 2007-2016 гг.

Оглавление

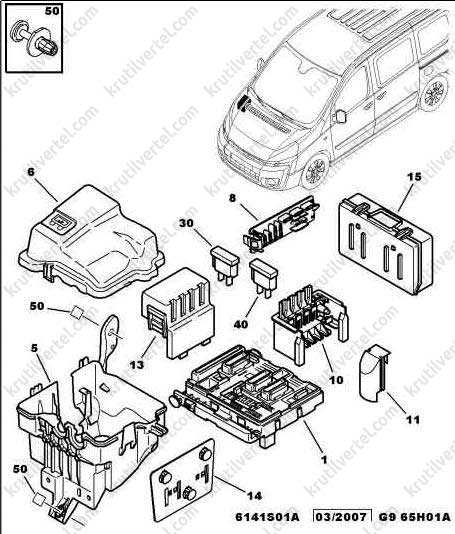

Расположение блока предохранителей

Три блока предохранителей расположены:

в передней панели с правой стороны (за вещевым отсеком, выдвижной).Наклоните отсек для хранения, затем сильно потяните его, чтобы получить доступ.

в пассажирском салоне (батарейный отсек).Откройте крышку аккумуляторного отсека, снимите красную клемму аккумулятора (+).

под капотом:Открыв капот, сдвиньте опору стеклоомывателя, чтобы облегчить доступ; отсоедините и наклоните коробку, чтобы получить доступ.

Блок предохранителей на приборной панели

Назначение предохранителей в блоке предохранителей приборной панели

№	А (ампер)	Распределение
1	15	Задний стеклоочиститель
2	—	Free
3	5	Блок управления подушками безопасности
4	10	Датчик угла поворота рулевого колеса, Диагностический разъем, Датчик ESP, Ручная вентиляция, Выключатель сцепления, Высота светового пучка фар, Насос сажевого фильтра
5	30	Электрические зеркала, Электродвигатель пассажирского стеклоподъемника
6	30	Поставка передних электростеклоподъемников
7	5	Подсветка салона и лампа в перчаточном ящике
8	20	Многофункциональный экран, сирена противоугонной сигнализации, аудиооборудование, чейнджер компакт-дисков, аудио/телефон, блок предохранителей прицепа (аксессуар), преобразователь кузова/автомобиля (кабина с платформой)
9	10	Розетка для аксессуаров в багажном отделении
10	30	Задний корректор дорожного просвета, Переключение рулевого колеса, Панель приборов
11	15	Диагностический разъем, Замок зажигания
12	15	Комплект громкой связи, блок управления подушками безопасности, блок управления парктроником
13	5	Блок предохранителей двигателя, Блок предохранителей прицепа
14	15	Датчик дождя, Цифровой кондиционер, Панель приборов
15	30	Блокировка/разблокировка/блокировка
16	—	Free
17	40	Обогрев заднего стекла, Обогрев зеркал
17	10	только зеркала с подогревом

Предохранители в батарейном отсеке

Назначение предохранителей в салоне

№	Амперы	Распределение
1	30	Сиденья с подогревом
2	20 /-	Состояние заряда батареи единица измерения/свободно
3	40/50	Блок предохранителей прицепа (аксессуар) / Блок кузовной сборки / модификатора транспортного средства (кабина с платформой)
4	—	Free
36	15	Распашные дверные замки
37	10	Распашные дверные замки
38	20	Задний стеклоочиститель распашной двери
39	—	Free
40	5	Складывающиеся зеркала заднего вида

Предохранители CAB для буксировки/фаркопа/кузовостроения/платформы

Назначение предохранителей платформы CAB

№	Амперы	Распределение
1	15	Free
2	15	Реле зажигания и дополнительный генератор
3	15	Питание прицепа 12В
4	15	Постоянная поставка автомобильных преобразователей
5	10	Аварийная сигнализация

Блок предохранителей в моторном отсеке

Назначение предохранителей в моторном отсеке

№	Амперы	Распределение
1	20	Блок управления двигателем, Системы подачи топлива и подачи воздуха, Вентилятор в сборе
2	15	Horn
3	10	Насос омывателя переднего и заднего стекол
4	20	Насос омывателя фар
5	15	Система подачи топлива
6	10	Усилитель руля, Дополнительный переключатель педали тормоза
7	10	Тормозная система (ABS/DSC)
8	20	Управление стартером
9	10	Главный выключатель педали тормоза
10	30	Системы подачи топлива и подачи воздуха, Системы контроля выбросов
11	40	Передняя вентиляция
12	30	Стеклоочистители
13	40	Встроенный системный интерфейс
14	30	Free

Предохранители и реле в салоне Citroen Jumpy

Монтажный блок в салоне расположен в правой части панели управления под защитной крышкой.

Схема блока предохранителей в салоне Ситроен Джампи

Описание

1. 15АОчиститель заднего стекла
2. Свободен
3. 5АЭБУ подушки безопасности
4. 10АДатчик положения рулевого колеса, диагностический разъем, датчик системы ESP, ручное управление микроклиматом, датчик сцепления, корректор фар, насос для подачи присадки в сажевый фильтр
5. 30АЭлектропривод зеркал, двигатель стеклоподъемника передней правой двери
6. 30АПитание стеклоподъемников передних дверей
7. 5АПлафоны и лампа перчаточного ящика
8. 20АМногофункциональный дисплей, сирена охранной сигнализации, автомагнитола, чейнджер компакт-дисков, радиотелефон, коммутационный блок прицепа (дополнительное оборудование), ЭБУ для модификации платформы с кабиной
9. 10АРозетка в грузовом отсеке
10. 30АРегулятор высоты задней подвески, блок подрулевых переключателей, комбинация приборов
11. 15АДиагностический разъем, замок зажигания
12. 15АБеспроводная гарнитура “свободные руки”, ЭБУ подушки безопасности, ЭБУ системы помощи при парковке
13. 5АЭБУ двигателя, коммутационный блок прицепа
14. 15АДатчик дождя, вентиляция салона, климат-контроль, комбинация приборов
15. 30АЗапирание/отпирание/суперблокировка дверей
16. Свободен
17. 40АОбогреватель заднего стекла, обогреватели зеркал
18. 10АОбогреватели зеркал

Схема блока предохранителей возле АКБ Ситроен Джампи

Блок расположен возле отсека с аккумулятором, для доступа необходимо снять крышку.

Описание

№	Защищаемая цепь
1	30A Обогреватели сидений
2	20A Розетка 12 В в третьем ряду сидений (микроавтобус) или не задействован (фургон)
3	40/50A Коммутационный блок прицепа (дополнительное оборудование), ЭБУ для модификации платформы с кабиной
4	Не задействован
36	15A Замки распашных дверей
37	10A Замки распашных дверей
38	20A Стеклоочиститель задних распашных дверей
39	Вентиляция салона (микроавтобус) или не задействован (фургон)
40	5A Складывающиеся зеркала

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

Он расположен в моторном отсеке рядом с аккумулятором.

Чтобы получить доступ, откройте две защелки A, снимите крышку.

Назначение предохранителей в блоке предохранителей в моторном отсеке

Н °	Рейтинг (A)	функции
F12	5	Подогрев форсунок омывателя ветрового стекла.
F14	25	Насос омывателя ветрового и заднего стекла.
F15	5	Передний радар и экстренное торможение, электроусилитель руля.
F17	10	Интегрированный системный интерфейс.
F19	30	Мотор переднего стеклоочистителя.
F20	15	Насос омывателя ветрового и заднего стекла.
F21	20	Насос омывателя фар.
F22	15	Рог.
F23	15	Правая фара дальнего света.
F24	15	Левая фара дальнего света.

Предохранителями под капотом джампи

Отодвиньте в сторону кронштейн бачка омывателя, чтобы облегчить доступ к блоку.

Расшифровка

1. ЭБУ двигателя, компоненты, системы питания и воздухоподачи, вентилятор системы охлаждения 20А
2. Звуковой сигнал 15А
3. Насос омывателя ветрового и заднего стекол 10А
4. Насос омывателя фар 20А
5. Компоненты системы топливоподачи 15А
6. Усилитель рулевого управления, второй датчик тормозной педали 10А
7. Тормозная система (ABS/ ESP) 10А
8. Выключатель стартера 20А
9. Первый датчик тормозной педали 10А
10. Компоненты системы питания и воздухоподачи, компоненты системы снижения токсичности 30А
11. Вентиляция кабины 40А
12. Очиститель ветрового стекла 30А
13. Интеллектуальный коммутационный блок 40А
14. Не задействован 30А

Предохранителями под капотом джампи

Отодвиньте в сторону кронштейн бачка омывателя, чтобы облегчить доступ к блоку.

Фотография схема

Расшифровка

1. ЭБУ двигателя, компоненты, системы питания и воздухоподачи, вентилятор системы охлаждения 20А
2. Звуковой сигнал 15А
3. Насос омывателя ветрового и заднего стекол 10А
4. Насос омывателя фар 20А
5. Компоненты системы топливоподачи 15А
6. Усилитель рулевого управления, второй датчик тормозной педали 10А
7. Тормозная система (ABS/ ESP) 10А
8. Выключатель стартера 20А
9. Первый датчик тормозной педали 10А
10. Компоненты системы питания и воздухоподачи, компоненты системы снижения токсичности 30А
11. Вентиляция кабины 40А
12. Очиститель ветрового стекла 30А
13. Интеллектуальный коммутационный блок 40А
14. Не задействован 30А

Предохранителями под капотом джампи

нажимаем педаль акселератора и тормоза вместе и держим, включаем зажигание и ждем какое-то время, пока компьютер не напишет, что-то про масло , потом выключаем зажигание, отпускаем педали и заводим автомобиль. Полезный объем ̶ 5 тысяч 800 кубических сантиметров.

Как сбросить межсервисный пробег на Дукато? И это далеко не все электронные системы, на Jumpy присутствует еще и набор, так сказать традиционных систем, таких как АБС, которые можно уже считать стандартным оснащением любого автомобиля. Сбоку модель отличают гармоничный силуэт, вырисовывающийся благодаря компактному капоту, объемным колесным аркам. Ситроен Jumpy оснащен 4-цилиндровыми рядными двигателями Blue HDi, работающими на дизельном топливе.

При наличии в комплектации Вашего автомобиля, дополнительный блок предохранителей устанавливается для защиты электрических цепей прицепа, а также для подсоединения жгутов электропроводки на моделях с модифицированным кузовом и платформах с кабиной.
