Блок предохранителей и реле Toyota corolla 120 Fielder Runx Allex
Рассмотрены автомобили Toyota Corolla E12, 120, Fielder, Runx, Allex, 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска
Где расположен монтажный блок.
В моторном отсеке (под капотом) праворукие (японец)
Расположение компонентов в моторном отсеке.
1 — блок реле VSC, 2 — модулятор ABS (VSC), 3 — монтажный блок в моторном отсеке, блок реле в моторном отсеке, 4 — блок реле №2, 5 — левый передний датчик SRS, 6 — правый передний датчик SRS.
В салоне. Праворукие (японец)
Расположение компонентов в салоне.
1 — реле отопителя, 2 — монтажный блок под панелью приборов, 3 — монтажные блоки №10, №12, 4 — блок управления электроусилителя рулевого управления, 5 — зуммер системы VSC, 6 — монтажные блоки №7, №11 7 — реле- прерыватель указателей поворота, 8 — блок реле дополнительного оборудования, 9 — блок управления SRS, 10 — блок управления двигателем и АКПП, 11 — блок управления ABS, TRC, VSC, ВА.
Чтобы добраться до блока предохранителей праворукого автомобиля в салоне необходимо:
1. Открутить винт, отсоединить фиксаторы и снять вещевой ящик.
2. Затем снять черную крышку блока предохранителей
3. На крышке нанесена схема обозначения предохранителей
Расшифровка «праворуких» предохранителей в салоне

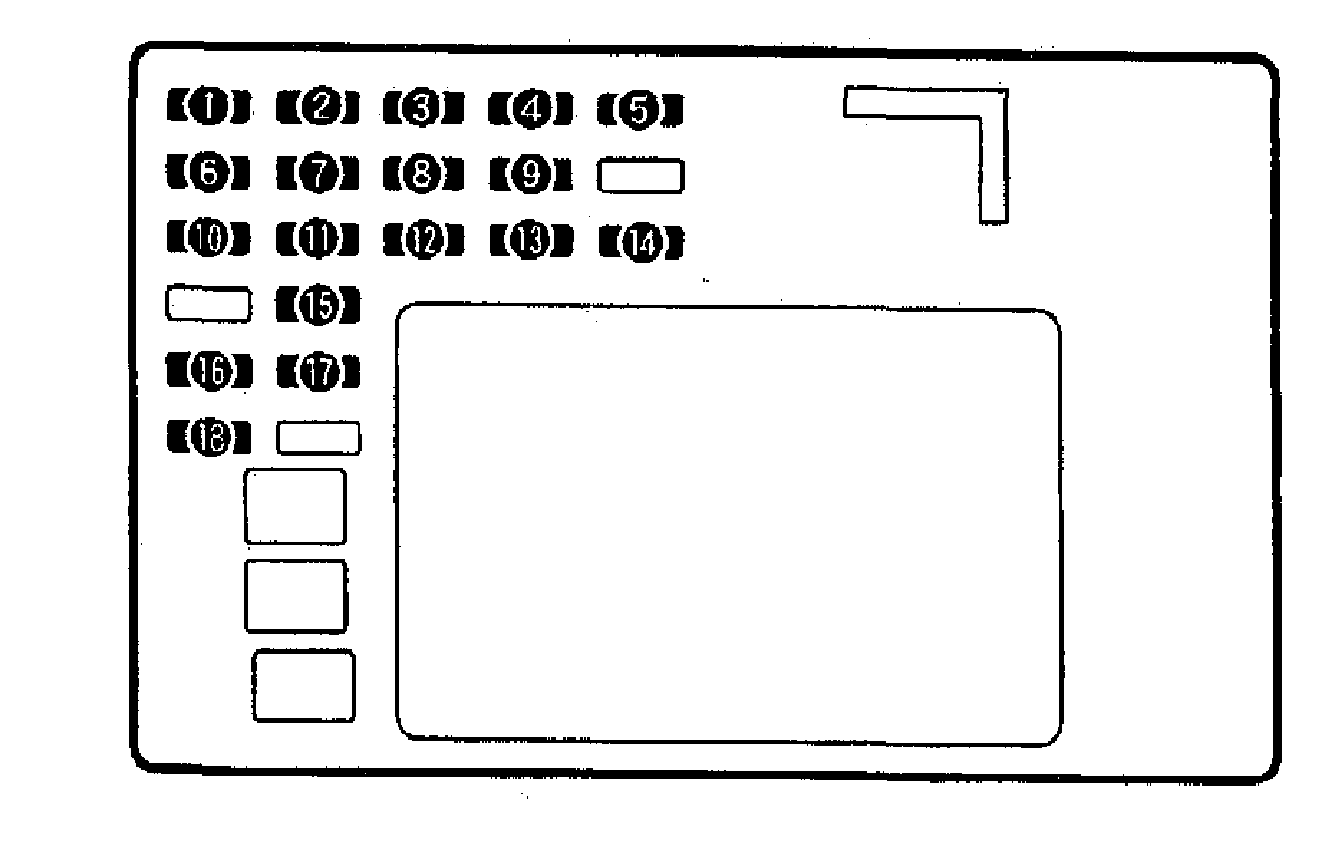

Этот же блок, более подробно
Реле
Расшифровка
Реле обогревателя заднего стекла
Реле топливного насоса
Реле электропривода стеклоподъемников
- электропривод стеклоподъемников
- электропривод люка
DEFOG (30A) — обогреватель заднего стекла
- кондиционер
- отопитель
WASH (15A) — стеклоочистители и стеклоомыватели
- электроусилитель рулевого управления
- вентиляторы радиатора и конденсатора
- комбинация приборов
- указатели поворота и аварийная сигнализация
- системы предупреждения о непристегнутых ремнях и забытом ключе
- центральный замок
- управление двигателем
- управление АКПП
- внутреннее освещение
- электропривод люка — ABS
- кондиционер
WIPER (25A) — стеклоочистители и стеклоомыватели
- габариты и освещение
- задний противотуманный фонарь
- система предупреждения о невыключенном освещении
- фары
- корректор фар
9
- стоп-сигналы
- управление двигателем
- индикаторы АКПП -ABS
10
- центральный замок
- внутреннее освещение
- система предупреждения
- беспроводное управление центральным замком
11 P/W (20А) — электропривод стеклоподъемников
12 запасной
13 АМ1 (25А ) — цепь АМ1 замка зажигания
14 ECU-B (7.5A)
- противотуманные фонари
- управление двигателем и АКПП
15 FOG (15A) — передние противотуманные фары
16 ST (7,5A)
- комбинация приборов
- управление двигателем
- система запуска
17 A/C (25A) — кондиционер
18
- электроусилитель рулевого управления
- управление двигателем
- зажигание
комбинация приборов
19
- Управление двигателем
- Обогреватель заднего стекла
20 запасной
21
- прикуриватель
- магнитола
- часы
- система навигации
- регулировка зеркал
Блоки под капотом
Расположение
Схема расположения блоков
Обозначение
- Блок предохранителей и реле
- Реле очистителей фар
- Реле антипробуксовочной системы
Блок предохранителей и реле

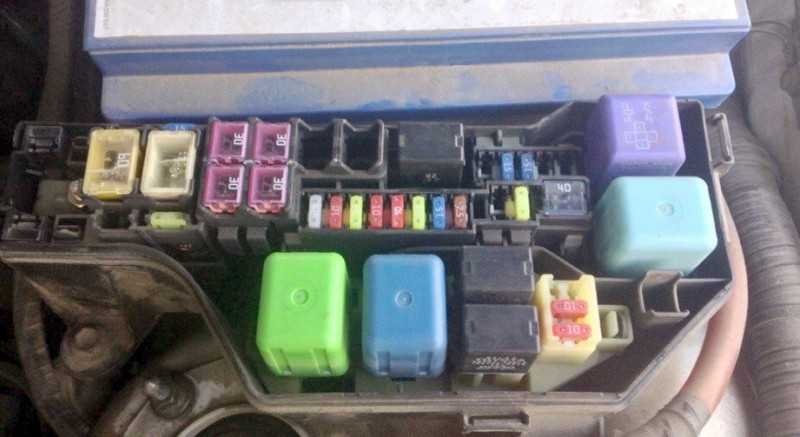

Фото пример
Схема с крышки блока
Схема
Назначение
| 1 | 15A FOG – Противотуманный свет |
| 2 | 7,5A DRL – Дневные ходовые огни |
| 3 | 10A TRAC – Антипробуксовочная система |
| 4 | 10A DOME – Освещение салона, люк, круиз-контроль, индикатор открытых дверей, персональное освещение, освещение багажного отсека, освещение в дверях, освещение пространства для ног, подсветка замка зажигания, часы ABS, антенна, аудио система, противоугонная система, система беспроводного дистанционного управления |
| 5 | 7,5A ECU-B – Система беспроводного дистанционного управления, ABS, TRC, круиз-контроль, дневные ходовые огни, кондиционер |
| 6 | 7,5A ALT SENSING – Система зарядки |
| 7 | 15A AM2 – Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, индикатор заряда аккумулятора, система зажигания, комбинация приборов, сервисные индикаторы, предупреждающий зуммер |
| 8 | 15A TEL – Телефон |
| 9 | 20A HAZ. HORN – Аварийная сигнализация, звуковой сигнал |
| 10 | 20A EFI – Блок управления автоматической коробкой передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 11 | 25A RADIO NO. 1 – Аудио система, антенна |
| 12 | 30A IG2 – Система зажигания |
| 13 | 7,5A OBD II – 1996-1997: Диагностический разъем |
| 14 | 15A HEAD RH – Правая фара |
| 10A HEAD RH-UPR – Дальний правый свет | |
| 15 | 15A HEAD LH – Левая фара |
| 10A HEAD LH-UPR – Дальний левый свет | |
| 16 | 10A HEAD RH-LWR – Ближний правый свет |
| 17 | 10A HEAD LH-LWR – Ближний левый свет |
| 18 | 30A RDI FAN – Вентилятор системы охлаждения |
| 19 | – |
| 20 | 40A AM1 – Замок зажигания, предохранители: “ECU–IG”, “WIPER”, “GAUGE”, “TURN”, “SEAT–HTR”, “CIG” |
| 21 | 50A HEATER – Реле отопителя |
| 22 | 60A ABS – Главное реле вентилятора системы охлаждения, реле антипробуксовочной системы, реле антиблокировочной системы тормозов, предохранители: “TRAC” |
| 23 | 100A ALT – Реле габаритного света, генератор, предохранители: “FOG”, “AM1”, “HEATER”, “DEFOG”, “ABS”, “STOP”, “SRS”, “POWER” |
| 24 | 50A MAIN – Реле фар, реле дневных ходовых огней №2, реле стартера |
| 25 | 40A ABS No.2 – Мотор антипробуксовочной системы, мотор антиблокировочной системы тормозов |
| Реле | |
| R1 | Дневные ходовые огни №3 |
| R2 | Вентилятор системы охлаждения |
| R3 | Дневные ходовые огни №2 |
| R4 | Отопитель |
| R5 | Перемычка (Short pin) |
| R6 | Муфта компрессора кондиционера |
| R7 | Стартер |
| R8 | Мотор ABS |
| R9 | ABS |
| R10 | Главный вентилятор системы охлаждения |
| R11 | Зажигание (IG2) |
| R12 | Фары |
| R13 | Антипробуксовочная система |
| R14 | Звуковой сигнал |
| R15 | Блок управления двигателем (EFI) |
Блоки под капотом
Расположение
Схема
Обозначение
- гидравлический блок ABS
- монтажный блок предохранителей и реле в моторном отсеке
- блок №2 в моторном отсеке.
Монтажный блок
Находится с левой стороны, рядом с аккумулятором.
Фото – схема
Пример обозначения с крышки
Назначение
| 10А DOME | система MULTIPLEX |
| лампы освещения салона | |
| центральный замок (модели с 12.2004 г.) | |
| 10А ECU-B | система зарядки |
| система управления двигателем и АКПП (модели с двигателем 1NZ-FE) | |
| электропривод вентиляторов (модели с двигателем 1AZ-FSE) | |
| ABS | |
| подушки безопасности и пред натяжители ремней безопасности | |
| система MULTIPLEX | |
| центральный замок | |
| электропривод стекло подъемников | |
| система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении | |
| система предупреждения о не пристегнутом ремне безопасности и ослабления натяжения | |
| комбинация приборов аудиосистема (модели с навигационной системы) и система заднего обзора | |
| фары | |
| противотуманные фары | |
| габариты | |
| фонари заднего хода | |
| лампы освещения салона | |
| кондиционер | |
| 10/15А H-LP LH | фары (ксенон / не ксенон) |
| 10А H-LP LH HI | фары ксенон |
| 10/15А H-LP RH | фары (ксенон / не ксенон) |
| 10А H-LP RH HI | фары ксенон |
| 10А TURN-HAZ | указатели поворота и аварийная сигнализация |
| 10А HORN | звуковой сигнал |
| 15/20А EFI | система управления двигателем и АКПП (модели с двигателем 1NZ-FE) |
| система управления двигателем и АКПП (модели с двигателем 1ZZ-FE) | |
| система управления двигателем и АКПП (модели с двигателем 1AZ-FSE) | |
| электропривод вентиляторов (модели с двигателями 1NZ-FE, 1ZZ-FE) | |
| электропривод вентиляторов (модели с двигателем 1AZ-FSE) | |
| 15A – 1AZ-FSE. 20A – модели с 12.2004 г. | |
| 15А EFI2 | система управления двигателем и АКПП (модели с двигателем 1AZ-FSE) |
| 10/15А ETCS | система управления двигателем и АКПП (модели с двигателем 1AZ-FSE) |
| система управления двигателем и АКПП (модели 2WD с двигателем 1ZZ-FE) | |
| 10A – модели с 12.2004 г. | |
| 15А RADIO №1 | Магнитола |
| 25А ABS №2 | ABS |
| 30А АМ2 | система запуска |
| 30А CDS | электропривод вентиляторов (модели с двигателем 1AZ-FSE) |
| 40А ABS №1 | ABS |
| 40А HTR | кондиционер |
| 30А MAIN | фары |
| 30А RDI | электропривод вентиляторов |
| 120А ALT | система зарядки |
| система запуска | |
| система MULTIPLEX | |
| габариты | |
| подсветка | |
| обогреватель заднего стекла и | |
| обогреватель зеркал | |
| 20А DOOR | система MULTIPLEX |
| центральный замок | |
| модели с 12.2004 г. | |
| 30А DCC | аудиосистема (модели с аудио подготовкой) |
| модели с 12.2004 г. |
- R1 – Реле 2 электродвигателя вентилятора
- R2 – Реле 3 электродвигателя вентилятора
- R3 – Реле звукового сигнала
- R4 – Реле 1 электродвигателя вентилятора
- R5 – Реле 2 системы впрыска
- R6 – Реле 1 системы впрыска
- R7 – Реле фар
Блок №2
Схема
Описание
- R1 – Реле электромагнитной муфты компрессора кондиционера
- R2 – Реле фарсунок
- R3 – Реле стартера
- ST – 7.5А предохранитель стартера, система запуска, система управления двигателем и АКПП
На этом всё. Есть что добавить – пишите в комментарии.
