Электрооборудование | Toyota Corolla Auris manual

На автомобиле применяют электрооборудование постоянного тока номинальным напряжением 12 В. Электрооборудование автомобиля выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой», которая выполняет функцию второго провода. В свою очередь, роль «массы» играет кузов автомобиля. Питание потребителей осуществляется от аккумуляторной батареи (при неработающем двигателе) и генератора (при работающем двигателе). Особенностью схемы электрооборудования автомобиля Toyota Corolla является использование для передачи данных мультиплексной шины CAN (Controller Area Network). Через шину СAN обмениваются данными электронные блоки управления (ЭБУ) двигателем, комбинацией приборов, ABS, системой кондиционирования, системой пассивной безопасности (SRS), а также монтажный блок панели приборов, датчик угла поворота рулевого колеса, датчик скорости поворота автомобиля вокруг вертикальной оси и бокового ускорения. Мультиплексная шина CAN представляет собой витую пару проводов. Система обеспечивает высокую скорость передачи данных (500 кбит-с) и позволяет значительно сократить число проводов в автомобиле.

Шина CAN соединена с диагностическим разъемом, расположенным под панелью приборов с левой стороны. При возникновении неисправности в шине CAN подключенные к ней в этот момент ЭБУ записывают в память код неисправности. Этот код и остальные коды неисправностей, хранящиеся в памяти электронных блоков, можно считать, подключив к диагностическому разъему сканирующее устройство. Схемы электрооборудования автомобиля приведены в конце книги. ПРЕДУПРЕЖДЕНИЯ. Любые работы с электрооборудованием автомобиля проводите только при отключенной аккумуляторной батарее. Отсоединять или подсоединять аккумуляторную батарею можно только при выключенном зажигании. При проверке цепей электрооборудования запрещается замыкать на «массу» провода (проверять исправность цепей «на искру»), так как это может привести к выходу из строя элементов электрооборудования. Запрещается применять предохранители, не предусмотренные конструкцией автомобиля или рассчитанные на больший ток, а также использовать вместо предохранителей проволоку. При замене предохранителей запрещается применять отвертки и металлические инструменты – это может вызвать короткое замыкание в цепях электрооборудования. Запрещается отсоединять аккумуляторную батарею на работающем двигателе, нарушение этого правила станет причиной выхода из строя регулятора напряжения и элементов электронного оборудования автомобиля. Во избежание выхода из строя диодов выпрямительного блока генератора запрещается проверять их мегомметром или контрольной лампой, питаемой напряжением более 12 В, и проверять такими приборами цепи электрооборудования на автомобиле без отсоединения проводов от генератора. Проверять повышенным напряжением сопротивление изоляции обмотки статора генератора необходимо на генераторе, снятом с автомобиля, при отсоединенных от выпрямительного блока выводах обмотки статора. При проведении электросварочных работ на автомобиле необходимо отсоединять провода от клемм аккумуляторной батареи и генератора, а также колодки с проводами от электронного блока управления двигателем. Не касайтесь элементов системы зажигания и высоковольтных проводов на работающем двигателе. Не прокладывайте провода низкого напряжения в одном жгуте с высоковольтными проводами. Регулярно очищайте клеммы аккумуляторной батареи и наконечники проводов от окислов и грязи. При подзарядке аккумуляторной батареи с помощью зарядного устройства отсоедините провода от клемм батареи.

Блоки в салоне

Схема расположения

Общее описание

1. Блок предохранителей / Интегрированное реле
2. Распределительный блок
3. Блок реле №1
4. Реле противотуманного света
5. Блок управления ABS
6. Компьютер транспондера ключа
7. Распределительный блок
8. LHD: Усилитель кондиционера
9. Реле дневных ходовых огней
10. Ресивер центрального замка
11. Блок реле №2
12. Блок управления O/D
13. 4A-FE, 5A-FE, 7A-FE, 4E-FE, 2C-E: Блок управления двигателем2C: Таймер подогревателя двигателя
14. Центральный блок подушек безопасности
15. RHD: Усилитель кондиционера (механический кондиционер)
16. RHD: Усилитель кондиционера (автоматический кондиционер)
17. RHD: Реле центрального замка
18. RHD: Блок управления блокировкой селектора коробки передач

Блок предохранителей

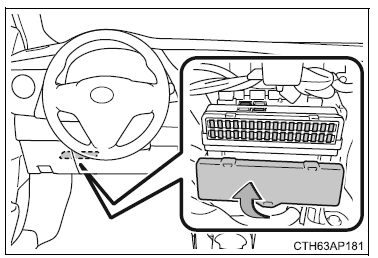

Находится в нижней части панели приборов, за перчаточным ящиком.

Пример обозначения с крышки

Схема

Назначение

1	7,5A TURN – Указатели поворота, аварийная сигнализация
2	–
3	10A GAUGE – Комбинация приборов, лампы заднего хода, кондиционер, стекло подъемники, обогрев заднего стекла, центральный замок
4	20А WIP – Стеклоочиститель и омыватель
5	10А DEFI I/UP – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, M−HTR – блок управления зеркалами
6	10А ECU-IG – Система запуска, вентилятор системы охлаждения, блокировка селектора коробки передач, ABS, круиз-контроль
7	7,5А IGN – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система зарядки, подушки безопасности, преднатяжители ремней безопасности
8	15А STOP – Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, блокировка селектора коробки передач
9	15А TAIL – Габаритный свет, комбинация приборов, подсветка панели приборов, освещение номерного знака, прикуриватель, часы, аудиосистема, обогрев заднего стекла, блок управления автоматической коробкой передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, кондиционер, аварийная сигнализация
10	–
11	–
12	7,5А OBD – Диагностический разъем
13	5/7,5А Подушки безопасности, преднатяжители ремней безопасности, задний противотуманный свет
14	5А ST – Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
15	30А D/L – Центральный замок
16	15А FOG – Противотуманный свет
17	15А S-HTR – Подогрев сидений
18	–
19	15А CIG – Аудиосистема, часы, прикуриватель, зеркала с электроприводом, подушки безопасности, противоугонная система, пред  натяжители ремней безопасности, блокировка селектора коробки передач
20	–
21	Предохранитель: “DOME”
22	30/40А DEF – Обогрев заднего стекла, предохранитель: ”DEF I−UP/M−HTR”
23	30A POWER – Стекло подъемники, люк
24	Перемычка

С обратной стороны блока крепятся некоторые реле.

Схема

Обозначение

• A – Реле обогревателя заднего стекла (DEF)
• B – Реле габаритов (TAIL)
• C – Интегрированное реле

Блок реле №1

Схема

Расшифровка

R1	Указатели поворота (аварийная сигнализация)
R2	Топливный насос (C/OPN)
R3	Стекло подъёмники (P/W)

Схема

Описание

1. 15А А/С – Кондиционер, вентилятор системы охлаждения
2. 40А HEATER – Кондиционер / отопитель, предохранитель: ”A/C”
3. R1 – Реле отопителя (HTR)

Toyota Corolla Auris manual

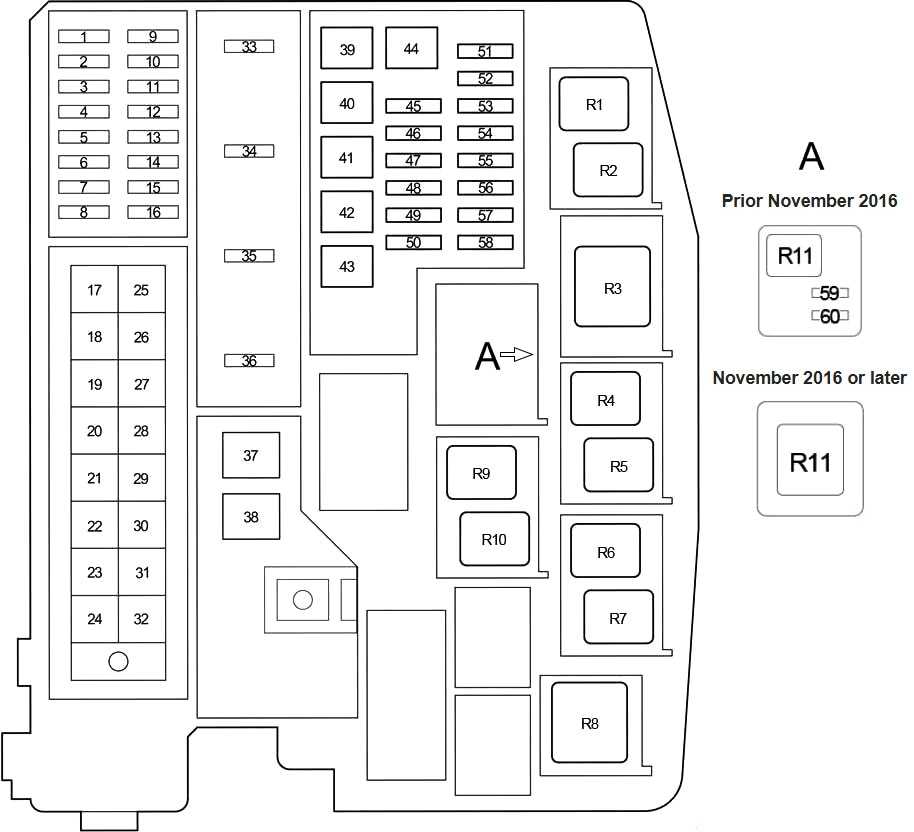

Рис. 10.1. Номера реле и плавких вставок в монтажном блоке, расположенном в салоне.

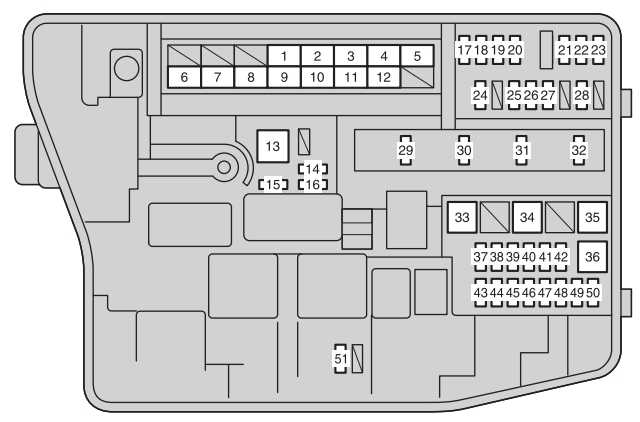

Рис. 10.2. Номера предохранителей в монтажном блоке, расположенном в салоне.

Рис. 10.3. Обозначение предохранителей, плавких вставок и реле в монтажном блоке, расположенном в моторном отсеке. Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и в моторном отсеке. Большинство предохранителей установлено в монтажном блоке реле и предохранителей салона (рис. 10.1 и 10.2), расположенном в левой части панели приборов снизу (в этом же блоке установлен электронный блок управления электрооборудованием кузова). Назначение предохранителей и реле (их номера приведены на рисунках) указано в табл. 10.1. Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве с левой стороны по направлению движения (рис. 10.3). В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

1. Для получения доступа к предохранителям монтажного блока, расположенного в салоне, нажмите на фиксатор…

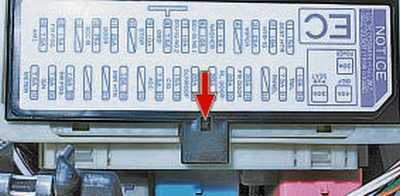

2. …и снимите крышку монтажного блока. На лицевую сторону крышки нанесена схема расположения предохранителей. 3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните её. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель. ПРЕДУПРЕЖДЕНИЕ. Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару. 4. Извлеките заменяемый предохранитель пинцетом.

5. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

6. Для доступа к предохранителям и реле монтажного блока, расположенного в моторном отсеке, отожмите фиксатор…

7. …и снимите крышку.

ПРИМЕЧАНИЕ. На внутреннюю сторону крышки нанесена схема расположения реле и предохранителей.

8. При необходимости извлеките реле или плавкую вставку, немного покачивая их из стороны в сторону.

9. Для замены предохранителей используйте специальный пинцет. 10. Установите детали в порядке, обратном снятию.

Источник

Основной блок находится в моторном отсеке с левой стороны.

Вариант 1 (до 2002 г.в.)

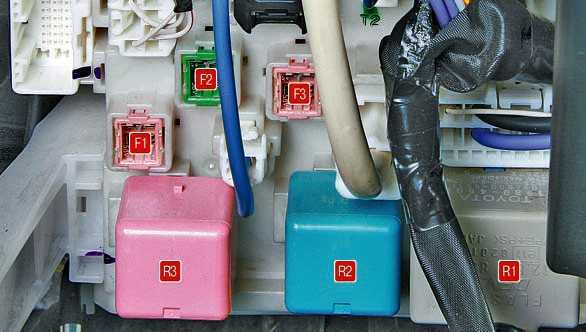

Фото-схема

Описание

R1	Реле противотуманных фар
R2	Реле насоса воздуха (AIR)
R3	Реле управления двигателем
R4	Реле звукового сигнала
F1	(70A) Многофункциональный модуль управления
F2	(40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя
F3	(70A) Подогреватель охлаждающей жидкости двигателя-HDi
F4	—
F5	(20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари
F6	(5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7	(5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током)
F8	(70A) Блок предохранителей
F9	(50A) Многофункциональный модуль управления
F10	(40A) Переключатель света
F11	(60A) Блок предохранителей
F12	(50A) переключатель зажигания
F13	(40A) переключатель зажигания
F14	(5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар
F15	—
F16	(30A) Антиблокировочная система (ABS)
F17	(30A) Антиблокировочная система (ABS)
F18	(20A) Омыватели фар — некоторые модели
F19	—
F20	(15A) Топливный подогреватель-HDi некоторые модели
F21	(5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22	(10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели
F23	(5A) Антиблокировочная система (ABS)
F24	(5A) Управление двигателем, реле таймера свечи накаливания
F25	(10A) Топливный насос, переключатель инерционного отключения топлива (IFS)
F26	(10A / 30A) Управление двигателем, топливный насос
F27	(5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT)
F28	(5A) Нагреватель корпуса дроссельной заслонки
F29	(20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR)
F30	(10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой
F31	(10A) Передняя противотуманная фара слева
F32	(10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS)
F33	(10A) Автоматическая коробка передач (AT)
F34	(5A / 15A) Управление двигателем

Вариант 2 (с 2002 г.в.)

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.

Таблица с обозначением

1	10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя
2	15А Электромагнитный клапан абсорбера, топливный насос
3	10А Компьютер АБС
4	10А Компьютер автоматической коробки передач, компьютер двигателя
5	Не используется
7	20А Насос омывателя фар
8	20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя
9	15АЛевая фара ближнего света
10	15А Правая фара ближнего света
11	10А Левая фара дальнего света
12	15А Правая фара дальнего света
13	15А Звуковые сигналы
14	10А Насосы омывателей ветрового и заднего стекол
15	30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки
16	30А Реле компрессора
17	30А Максимальная и малая скорости работы стеклоочистителя
18	40А Электровентилятор системы отопления и вентиляции

Некоторые реле находятся внутри блока.

Реле бензонасоса

Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.

Предохранители высокой мощности

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

• (20A) Реле вентилятора системы охлаждения
• (70A) Модуль управления ABS
• (30A) Модуль управления ABS
• (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
• (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
• (30A) Насос гидроусилителя рулевого управления
• (30A) Включатель зажигания
• (30A) Выходной усилитель аудиоустройства

Блоки в салоне

Схема расположения блоков

Левый руль

Правый руль

Описание

1. Актуатор блокировки руля
2. Блок предохранителей / Блок управления электрооборудованием кузова
3. Блок управления активным освещением
4. Блок управления усилителем рулевого управления
5. Блок реле
6. LHD: Блок управления круиз-контролем
7. Блок управления коробкой передач
8. Блок сетевого шлюза
9. Реле стеклоочистителя
10. Блок управления системой старт-стоп
11. Блок управления парктроником
12. LHD (Corolla): Трансивер телефона
13. Блок управления блокировкой селектора коробки передач
14. Блок управления подушками безопасности
15. Усилитель кондиционера
16. RHD: Реле двойной блокировки дверей
17. Хэтчбек, Универсал: Аудио усилитель

Блок предохранителей

Он находится под панелью приборов с левой стороны.

Схема с крышки блока

Фото пример

Схема

Описание

1	15А P/OUTLET – Розетка
2	7,5А OBD – Диагностический разъем
3	7,5А STOP – Лампы стоп-сигнала, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, дополнительный стоп-сигнал, ABS, VSC, блокировка селектора коробки передач
4	7,5А FOG RR – Задний противотуманный свет, комбинация приборов
5	20А D/L NO.3 – Центральный замок
6	20А S/ROOF – Люк
7	7,5А FOG FR – Передний противотуманный свет, комбинация приборов
8	5А AM1 – Предохранители: “IG1 RLY”, “ACC RLY”
9	10А D/L NO. 2 – Разблокировка багажника
10	20А DOOR NO. 2 – Стекло подъемники
11	20А DOOR R/R – Стекло подъемники
12	20А DOOR R/L – Стекло подъемники
13	15А WASHER – Омыватель стекла
14	25А WIPER NO.2 – Стеклоочиститель и омыватель, система зарядки
15	15А WIPER RR – Задний стеклоочиститель
16	25А WIPER NO. 1 – Стеклоочиститель
17	15А CIG – Прикуриватель
18	7,5А ACC – Зеркала с электроприводом, блок управления электрооборудованием кузова, часы, аудио система
19	5А SFT LOCK-ACC – Блокировка селектора коробки передач
20	10А TAIL – Габаритный свет, освещение номерного знака, передний противотуманный свет
21	7,5А PANEL – Переключатель освещения, подсветка панели приборов, освещение перчаточного ящика, блок управления электрооборудованием кузова
22	5А WIPER-S – Система зарядки
23	7,5А ECU-IG NO.1 – Вентилятор системы охлаждения, AFS, система зарядки, ABS, VSC
24	7,5А ECU-IG NO.2 – Габаритный свет, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива, AFS
25	7,А ECU-IG NO.3 – Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, внутреннее зеркало с автоматическим затемнением, люк, блокировка селектора коробки передач, очистители фар, AFS
26	7,5А HTR-IG – Кондиционер, обогрев заднего стекла
27	7,5А ECU-IG NO.4 – Блок управления электрооборудованием кузова, индикатор ремня безопасности переднего пассажира, зеркала с электроприводом
28	5А ECU-IG NO.5 – Электроусилитель рулевого управления
29	7,5А IGN – Интеллектуальная система входа и запуска, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, блокировка руля
30	15А S/HTR – Подогрев сидений
31	5А METER – Комбинация приборов
32	7,5А A/BAG – подушки безопасности

С верхней части блока могут устанавливаться дополнительные предохранители.

Схема

Назначение

1. 30А P/SEAT – Подогрев сидений
2. –
3. –
4. 30А DOOR NO.1 – Стекло подъёмники

Блок реле

Схема

Обозначение

• R1 – Передний противотуманный свет (FR FOG)
• R2 – Противоугонная система (S-HORN)
• R3 –
• R4 – Розетка (PWR OUTLET)
• R5 – Освещение салона (DOME CUT)

— Схема электрических соединений автомобиля

Схема электрических соединений резервного фонаря Yaris

Схема электрических соединений системы управления двигателем Yaris

Схема электрических соединений Yaris Ignition

Схема электрических соединений обогревателя заднего стекла Yaris

Схема электрических соединений пуска двигателя Yaris

Некоторые схемы подключения TOYOTA YARIS находятся над страницей.

Компактный хэтчбек Toyota Yaris вышел на европейский рынок в 1999 году, вскоре после дебюта аналогичной модели для Японии. под названием Vitz . Автомобиль, который стал заменой модели Toyota Starlet , выпускался на заводе во Франции. В 2000 году модель выиграла европейский конкурс «Автомобиль года».

На Yaris устанавливались бензиновые двигатели 1.0 и 1.3 мощностью 65 и 86 л.с. соответственно, в первом случае в качестве альтернативы «механике» стояла роботизированная коробка передач. Предлагался, а для двигателя объемом 1,3 литра четырехступенчатый «автомат».

Позже в модельном ряду появились бензиновый двигатель объемом 1,5 литра (105–106 л.с.) и 1,4-литровый турбодизель мощностью 75 лошадиных сил.

В 2003 году Toyota Yaris претерпела рестайлинг: автомобиль получил немного обновленный дизайн и модернизированные силовые агрегаты.

На рынке США седан-версия машины продавалась под названием Echo (а в Канаде помимо седана продавался еще и хэтчбек Echo ). Также в модельный ряд был малолитражкой Yaris Verso . В Китае хэтчбеки первого поколения выпускались до 2011 года под названием FAW Vizi .

Блоки под капотом

Расположение блоков

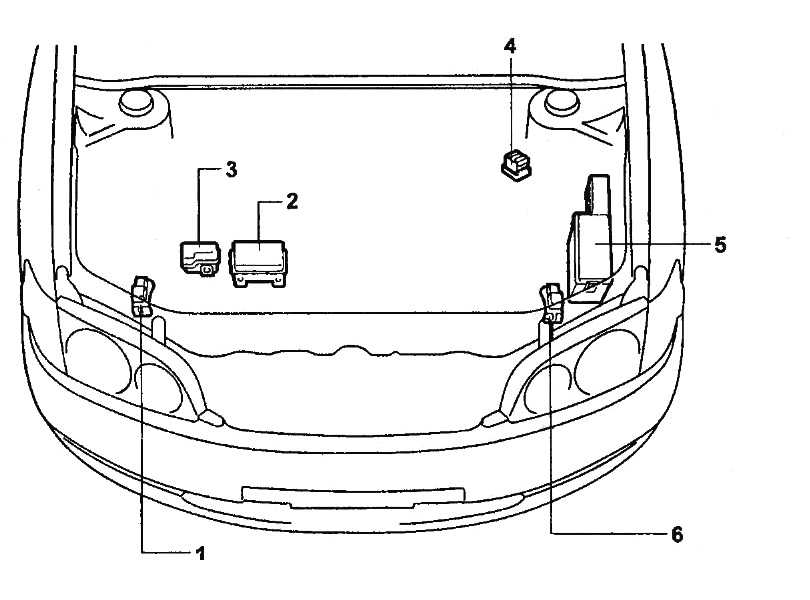

Toyota Ipsum

Схема

Расшифровка

1. правый передний датчик SRS
2. блок реле №5 (ЗС-ТЕ)
3. блок репе №5 (3S-FE)
4. реле свечей накаливания
5. монтажный блок предохранителей и реле в моторном отсеке, блок плавких вставок, блок реле №2
6. левый передний датчик SRS

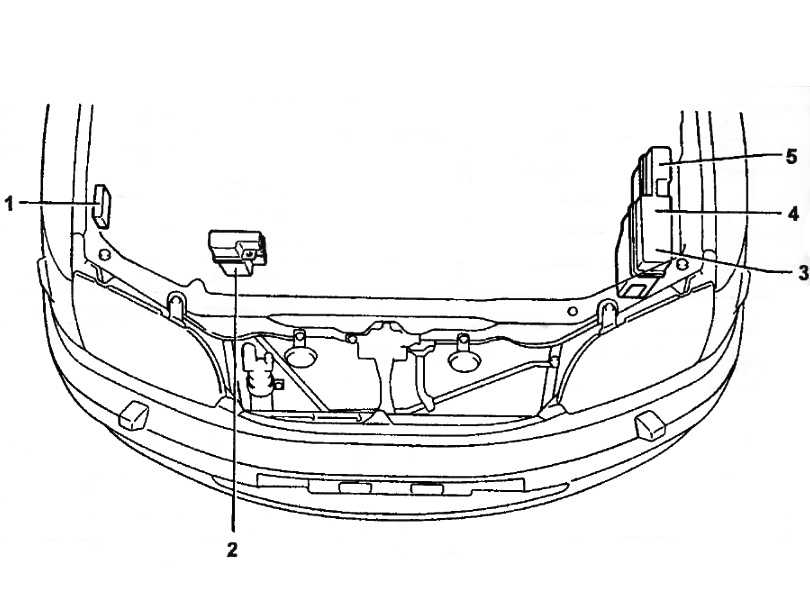

Toyota Picnic

Схема

Назначение

1. реле омывателя фар
2. блок реле №7
3. блок плавких вставок
4. монтажный блок предохранителей и реле в моторном отсеке,
5. блок реле в моторном отсеке.

Блок предохранителей и реле

Расположен в левой части моторного отсека.

Схема

Описание

AM 2 – Замок зажигания	30 А
AM 2, FUEL HTR – Замок зажигания, подогреватель топлива	30 А
RAD №1 – Магнитола	15 А
PWR 2 – Стекло подъемники водителя	30 А
ALT-S – Генератор	5 А
DOME – Освещение салона, лампы местного освещения, подсветка багажного отделения, часы	10 А
HEAD (LH) – Передние фары (левая)	15 А
HEAD (RH) – Передние фары (правая)	15 А
EFI – Система впрыска топлива	15 А
HORN – Звуковой сигнал	10 А
HORN, HAZ – Звуковой сигнал, аварийная сигнализация	15 А
ACC SOCKET, PWR OUTLET – Розетка (багажника)	15 А
EFI – Реле системы впрыска
ST – Реле стартера
HORN – Реле сигнала
HEAD – Реле фар
ENG MAIN – Главное реле двигателя
FAN – Реле вентилятора радиатора
HTR – Реле обогревателя
ALT – Генератор	120А
HTR – Отопитель	50А
ABS – АБС	60А

Блок реле

Фото пример исполнения

Расшифровка

• ABS – реле системы АБС
• ABS MTR – реле мотора системы АБС
• HEAD LO – Предохранитель фар

Блок реле 2

Отдельно, вне блоков, могут крепится некоторые дополнительные элементы, например на перегородке моторного отсек на изображении (Picnic цифра 21), (Ipsum цифра 16) могут размещаться: реле фар и реле указателей поворотов.

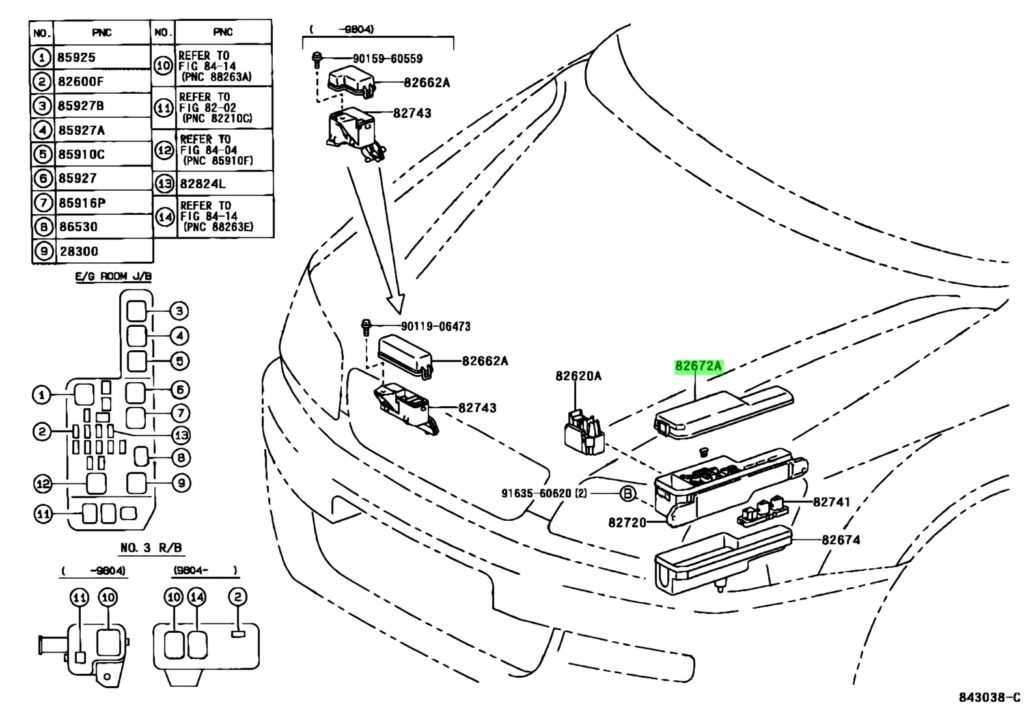

Каталожный номер элементов реле

Знаете как сделать материал лучше – пишите в комментарии.

Подробное руководство по замене блока предохранителей автомобиля Mazda 3

Предохранители Mazda 3, как любого другого автомобиля, предназначены для прерывания цепи в случае превышения силы тока допустимого значение. Таким способом происходит защита потребителей и проводки, которые могут быть выведены из строя высоким напряжением. Скачек напряжения обычно происходит из-за повреждений в цепи или короткого замыкания. Без предохранителей не работает ни одна электросистема. Если бы цепь не была защищена предохраняющими элементами, то оборудование намного чаще выходило из строя, а так же во много раз увеличилась бы вероятность возгорания транспортного средства

Алый автомобиль Mazda 3

Где находятся предохранители Mazda 3?

Как и в большинстве автомобилей на Mazda 3 предусмотрено 2 блока с предохранителями. Первый в салоне в зависимости от года выпуска модели может распологаться слева от рулевой колонки под торпедо 2008 и 2009 года выпуска или более ранние модели. Или же с правой стороны под отделением для перчаток в поздних моделях.

Второй расположен под капотом и в нем собраны наиболее электроемкие потребители, рассчитанные на большую проводимость.

В некоторых модификациях салонная секция находится под перчаточным отделением. О том как поступить в таком случае и заменить электропредохранитель прикуривателя самостоятельно, показано в видео от канала «Автообслуживание своими руками».

Инструкция по снятию и замене

Стоит сказать, что разработчики компании Mazda сделали все, чтобы тому, кто будет эксплуатировать автомобиль, было предельно удобно менять расходные элементы, в том числе и предохранители. Для того, чтобы добраться до отсеков нет необходимости в снятии каких либо узлов или систем.

Подготовка

В случае, если у вас отказал какой-то потребитель, то по схемам выясните, в каком блоке он размещен. Например, элемент, отвечающий за омыватель фар, в Mazda 3 установлен в подкапотном отсеке. А за свет фар и прикуриватель в салонном. Далее в таблице находим, что омыватель фар под номером 9, аналогично определяем расположение элементов защищающих свет фар и прикуриватель.

Шаги

Если элемент размещен в отсеке, который расположен в подкапотном пространстве Mazda 3, то действуем по следующей схеме.

Подкапотный отсек

1. Открываем крышку капота и фиксируем ее.
2. Находим расположение блока. Это нетрудно он расположен справа. На фото на него указывает красная стрелочка.
3. Далее находим рычажок находящийся сзади.
4. Тянем за него и открываем крышку. На обратной ее стороне предусмотрена схема.
5. Находим в ней интересующий нас элемент омыватель фар или другой.
6. Извлекаем его.
7. Проверяем визуально. Если предохранитель перегоревший, то на нем могут быть следы подплавления или заметна перегоревшая спираль. Чтобы определить точнее, можно воспользоваться тестером.
8. Далее вместо перегоревшего ставим новый предохранитель аналогичный по номиналу.

Расшифровка подкапотной секции

1. В случае, если у нас проблемы с предохранителем, находящимся в салонном блоке Mazda 3, то нам нужно найти, где расположен он.
2. Далее извлекаем держатель (из пластмассы).
3. Снимаем саму накладку.
4. Теперь нужно отжать держатели, которым закреплена крышка отсека.
5. Снимаем крышку.
6. Находим два фиксатора при помощи, которых закреплен блок.
7. Опускаем его вниз.
8. Далее все делаем, как и в подкапотном блоке.

Рекомендации по эксплуатации

1. Заменять электропредохранители можно лишь только на такие же по номиналу. В случае, если будет установлен предохранитель, номинал которого больше того, который стоял ранее, то он не сможет защитить потребитель. Если меньшего, то он скорее всего сразу же перегорит.
2. Раз и навсегда забудьте, о каких либо жучках и металлических перемычках, которые неосмотрительные водители иногда ставят вместо электропредохранителей. В лучшем случае будет испорчен потребитель, в худшем такие действия могут привести к пожару.
3. В бардачке возите комплект защитных элементов различного номинала. Вполне возможно, что какой-либо элемент перегорит, когда вы будете вдалеке от мест их продажи.
4. Часто перегорают элементы при помощи, которых защищены такие потребители как прикуриватель и омыватель фар, поэтому электропредохранители соответствующего номинала должны быть у вас с собой в бардачке или ином месте обязательно.
5. Также предохранитель прикуривателя может перегореть, в случае если в его разъем будет подключено какое-либо несовместимое по мощности оборудование.

Извините, в настоящее время нет доступных опросов.

Видео «Меняем силовые электропдохранители самостоятельно»

В этом видео от показано, как можно сэкономить существенную сумму, самостоятельно произведя замену силового электропредохранителя.
