Toyota venza с 2008 года - замена предохранителей

Блоки под капотом

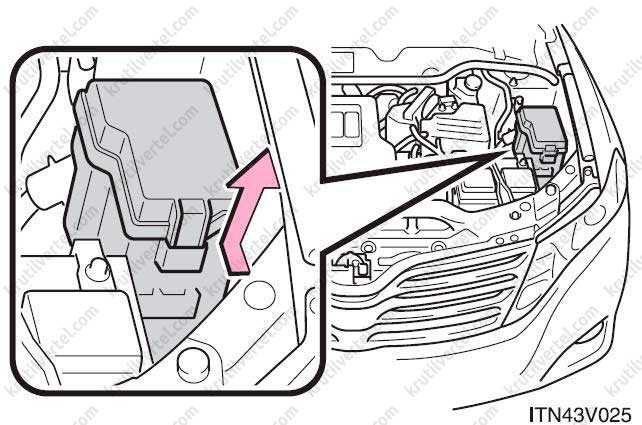

Расположение

Общая схема расположения блоков

Описание

Блок предохранителей и реле
Блок предохранителей и реле 1 (слева)
Блок предохранителей и реле 2(справа)
Блок управления и актуатор ABS

Блок предохранителей и реле

Фото пример

Схема

Обозначение

1	25A A/F HTR – 1999-2001: Датчик топливо-воздушной смеси
2	Не используется
3	10A A/C – Кондиционер
4	10A Запасной предохранитель
5	15A Запасной предохранитель
6	30A Запасной предохранитель
7	30A CDS – Вентилятор системы охлаждения
8	30A RDI – Вентилятор системы охлаждения
9	5A ALT−S – Система зарядки аккумуляторной батареи
10	15A HEAD (RH) – 1996-1999: Правая фара (дальний свет)
20A HEAD (RH) – 2000-2001: Правая фара (дальний свет)
11	15A EFI – Система впрыска топлива
12	10A HORN – Звуковой сигнал, противоугонная система
13	10A HAZ – 1996-1999: Аварийная сигнализация
15A HAZARD – 2000-2001: Аварийная сигнализация
14	30A AM2 – Комбинация приборов, подушки безопасности, преднатяжитель ремня безопасности, система впрыска топлива, предохранители: IGN и STARTER
15	5A TEL – Телефон
16	15A HEAD (LH) – 1996-1999: Левая фара
20A HEAD (LH) – 2000-2001: Левая фара
17	20A RADIO NO.1 – Аудиосистема
18	Не используется
19	40A MAIN – 1996-1998: Предохранители: HEAD (RH-HI), HEAD (RH-LO)
20	7,5A DOME – Противоугонная система, дневные ходовые огни, часы, подсветка замка зажигания, беспроводная система дистанционного управления, освещение салона, освещение багажного отсека, люк, персональное освещение, центральный замок, подсветка косметического зеркала, подсветка дверей
21	7,5A ECU−B – 1996-1997: Круиз-контроль, антиблокировочная тормозная система, подушки безопасности
10A ECU−B – 1998-2001: Круиз-контроль, антиблокировочная тормозная система, подушки безопасности, преднатяжитель ремня безопасности
22	100A ALT – Предохранители: RDI и CDS
23	Не используется
24	50A HTR – Предохранители: AM1 и A/C
25	30A T−STK / CDS 2
Реле
R1	Муфта компрессора кондиционера
R2	(Circuit Opening)
R3	Вентилятор системы охлаждения (№.2)
R4	Вентилятор системы охлаждения (№.3)
R5	Кондиционер
R6	Главное реле
R7	Блок управления двигателем (EFI)
R8	Фары
R9	Стартер
R10	Звуковой сигнал
R11	Вентилятор системы охлаждения (No.1)

Блок предохранителей и реле 1

Схема

Назначение

1	Не используется
2	5A DRL NO.2 – Дневные ходовые огни
3	10A HEAD (LH-LO) – Левая фара (ближний свет)
4	10A HEAD (RH-LO) – Правая фара (ближний свет)
Реле
R1	Фары (DIM)
R2	Дневные ходовые огни
R3	Датчик топливо-воздушной смеси

Блок предохранителей в моторном отсеке

Схема блока предохранителей

Назначение предохранителей и реле в моторном отсеке

№	название	ампер	схема
1	DOME	15	Часы, Комбинированный счетчик, Двойной замок, Фара, Внутреннее освещение, Световой зуммер с напоминанием, Мульти-дисплей, Радио и плеер, Беспроводное управление дверным замком
2	EFI	15	ECT, система управления двигателем, система иммобилайзера двигателя
3	HORN	15	рожок
4	AM2	15	Зарядка, комбинированный счетчик, ECT, управление двигателем, мульти-дисплей, SRS, запуск и зажигание
5	ST	30	Запуск и зажигание
6	–	–	Не используется
7	H-LP LH или H-LP LO LH	10	Левая фара, регулировка уровня света фар (с дневными ходовыми огнями)
8	H-LP RH или H-LP LO RH	10	Правая фара, регулятор уровня света фар (с дневными ходовыми огнями)
9	P / ТОЧКИ	15	Розетка
10	–	–	Запасной
11	–	–	Запасной
12	–	–	Запасной
13	–	–	–
14	–	–	Не используется
15	RDI	30	Вентилятор радиатора и вентилятор конденсатора
16	HTR SUB1	50	Нагреватель PTC
17	–	–	Не используется
Реле
R1	Электрический вентилятор охлаждения
R2	Электрический вентилятор охлаждения
R3	Стартер
R4	Не используется
R5	Розетка
R6	Нагреватель PTC
R7	EFI
R8	Магнитная муфта (A / C)
R9	рожок

Дополнительный блок предохранителей (при наличии)

№	название	ампер	схема
1	H-LP HI RH	10	Фара (с дневными ходовыми огнями)
2	H-LP HI LH	10	Комбинированный счетчик, фара (с дневными ходовыми огнями)
Реле
R1	Фара
R2	Диммер (DIM)
R3	Не используется

Блок плавкой вставки

№	название	ампер	схема
1	ОСНОВНОЙ	60	«EFT,« КУПОЛЬ »« РОГ »« ST »« AM2 »,« H-LP LH »,« H-LP RH »,« H-LP LH (HI) »,« H-LP RH (HI) »» Предохранители H-LP LH (LO) “и” H-LP RH (LO) “
2	–	–	Не используется
3	ALT	120	«ECU-B», «TAIL», «D / L», «OBD», «RDI», «AM1», «HAZ», «HTR», «HTR-SUB1», «POWER», «STOP» и « DEF “предохранители
4	ABS	60	Антиблокировочная тормозная система

Блок под капотом

Он расположен в левой части моторного отсека, рядом с аккумуляторной батареей.

Magentis 1

Картина

Пример диаграммы

Расшифровка предохранителей

COMD FAN	Вентилятор кондиционера 20А
PWRWIND	Электрические стеклоподъемники 40А
АБС 2	30А АБС
IGN SW-1	Замок зажигания 30А
АБС 1	30А АБС
IGN SW-2	Замок зажигания 30А
RAD FAN MTR	Электродвигатель вентилятора радиатора 30А
1 ТОПЛИВНЫЙ НАСОС	Топливный насос 20А
2 HD LP LO	Ближний свет фар 15А
3 АБС	10А система АБС
4 ИНЖЕКТОР	Инжектор 10А
5 A / C COM PR	Компрессор кондиционера 10А
6 АТМ РАССТОЯНИЕ	Реле ATM 20A
7 CURATE	Реле 30А электронного блока управления двигателем
8 КАТУШКА IG	20А Катушка зажигания, датчик неисправности зажигания
9 ОЗСНСР	Датчик кислорода 15А
10 ЭКЮ	15A ECM, реле топливного насоса, электромагнитный клапан принудительной вентиляции картера, серворегулятор скорости xx, dpkv
11 РОГ	Сигнал 10А
12 ГОЛОВКА LP HI	Фары дальнего света 15А
13 LP ПРОМЫВКА ГОЛОВКИ	Электродвигатель омывателя фар 20А
14 ДХО	15А противоугонная система
15 ЛЯГУШКА	15A Передние противотуманные фары
16 ГОЛОВКА НД НИЗКАЯ ПРАВ	Ксеноновые фары 15А
17 ЗАПАСНОЙ	Запасной предохранитель на 30 А
18 ЗАПЧАСТИ	Запасной предохранитель 20А
19 ЗАПАСНОЙ	Замена предохранителя 15А
20 ЗАПАСНЫХ ЧАСТЕЙ	Запасной предохранитель 10А
21 ВОЗДУХОДУВКА	Вентилятор отопителя 30А
ПРЕДОХРАНИТЕЛЬ 22 PWR-2	Предохранитель блока питания 30А 2
23 FWRAMP	Усилитель звука 20А
24 ОТКРЫВАЮЩАЯСЯ КРЫША	15A Дверь, диагностический разъем
25 VAIL LP	Реле крышки багажника 20А
26 PWR ПРЕДОХРАНИТЕЛЬ-1	Предохранитель 1 питания 30А, блок предохранителей в салоне (предохранители 2,3,7,8,9)
27 ЭКЮ	10A Электронный блок управления двигателем
28 RRHTD	Реле на 30А обогрева заднего стекла и боковых зеркал.

Описание реле

РОГОВОЕ РЕЛЕ	Сигнальное реле
HDLP_LOW RELAY	Реле фар
RAD FAN_HI РЕЛЕ	Реле вентилятора радиатора
RAD FAN_RELÈ LOW	Реле вентилятора радиатора
F / РЕЛЕ НАСОСА	Реле топливного насоса
РЕЛЕ ОЧИСТИТЕЛЯ	Реле стеклоочистителя
ПУСКОВОЕ РЕЛЕ	Реле стартера
РЕЛЕ КОНТРОЛЯ АТМ	Реле управления АКПП
РЕЛЕ A / CON	Реле кондиционера

Magentis 2

Схема

Деловое свидание, встреча

I / PB + 2	50A На панели B +
АБС 2	40А АБС
ДХО	Дневные ходовые огни 15А
РОГ	Сигнал 15А
НИЗКИЙ H / LP	Фары 15А
F / НАСОС	20А Топливный насос
H / LP HI	Фары 15А
ЭБУ	10А Блок управления двигателем
АБС 1	40А АБС
ALT	Генератор 125/150 А
ЗАМЕНА	Запасной предохранитель 10А
ЗАМЕНА	Замена предохранителя 15А
ЗАМЕНА	Запасной предохранитель 20А
FRTFOG	15A Передняя противотуманная фара
РЕЛЕ ЭБУ	30А Блок управления двигателем
УСИЛИТЕЛЬ МОЩНОСТИ	Усилитель звука 20А
ЗАМЕНА	Замена предохранителя 15А
ЗАМЕНА	Запасной предохранитель 20А
P / ВЫХОД	Розетка 25А
РАД ВЕНТИЛЯТОР	Вентилятор радиатора 30 / 40А
PCU	10A Датчики системы управления трансмиссией, TCU
Брюшные мышцы	10А АБС
ВЫСТРЕЛИЛ	Подогрев сидений 25А
Банкомат	20А Управление АКПП
S / КРЫША	20А люк на крыше
ЗАМЕНА	Запасной предохранитель 20А
РЕЗЕРВНОЕ КОПИРОВАНИЕ	10A Задний фонарь
RR HTD	40А Обогрев заднего стекла
IGN 1	Зажигание 30А
B+	30A B панель B +
ХВОСТ	20А Задний фонарь
A / CON	10А Кондиционер
ЭБУ-1	20А Блок управления двигателем
КАТУШКА ЗАЖИГАНИЯ	Катушка зажигания 20А
СНСР 3	Датчики 10А
ВОЗДУХОДУВКА	Вентилятор 40А
IGN 2	Зажигание 30А
СНСР 2	Датчики 15А
РОГОВОЕ РЕЛЕ	Сигнальное реле
HDLP_LOW RELAY	Реле фар
RAD FAN_HI РЕЛЕ	Реле вентилятора радиатора
RAD FAN_RELÈ LOW	Реле вентилятора радиатора
F / РЕЛЕ НАСОСА	Реле топливного насоса
РЕЛЕ ОЧИСТИТЕЛЯ	Реле стеклоочистителя
ГЛАВНОЕ РЕЛЕ	Главное реле
ПУСКОВОЕ РЕЛЕ	Реле стартера
РЕЛЕ КОНТРОЛЯ АТМ	Реле управления АКПП
РЕЛЕ A / CON	Реле кондиционера

Дополнительный блок

Устанавливается спереди под сажей в моделях Magentis с дизельными двигателями.

Описание

ФИТИНГ ПРЕДОХРАНИТЕЛЯ СВЕЧИ ЗАЖИГАНИЯ	Штекер предпускового подогрева 80А, Воздушный отопитель
ПОДКЛЮЧЕНИЕ ПРЕДОХРАНИТЕЛЯ PTC НАГРЕВАТЕЛЯ №1	PTC 50A реле нагревателя 1
ПОДКЛЮЧЕНИЕ ПРЕДОХРАНИТЕЛЯ PTC НАГРЕВАТЕЛЯ № 2	Реле 2 нагревателя PTC 50A
ПОДКЛЮЧЕНИЕ ПРЕДОХРАНИТЕЛЯ PTC НАГРЕВАТЕЛЯ № 3	Реле нагревателя PTC 50A 3
ПОДКЛЮЧЕНИЕ ПРЕДОХРАНИТЕЛЯ ТОПЛИВНОГО ФИЛЬТРА	40A Подогреватель топливного фильтра
РЕЛЕ СВЕЧИ ЗАЖИГАНИЯ	Реле штекера предпускового подогрева
РЕЛЕ НАГРЕВАТЕЛЯ PTC №1	Реле 1 нагревателя PTC
РЕЛЕ НАГРЕВАТЕЛЯ PTC №2	Реле 2 нагревателя PTC
РЕЛЕ НАГРЕВАТЕЛЯ PTC № 3	Реле нагревателя PTC 3
РЕЛЕ НАГРЕВАТЕЛЯ ТОПЛИВНОГО ФИЛЬТРА	Реле подогревателя топливного фильтра

ᐅ Предохранители Тойота Королла (150)

№	Имя	А	Назначение
1	DOME	10	Освещение салона, освещение багажного отсека, подсветка индивидуального зеркала, интеллектуальная система входа и запуска, система беспроводного управления
2	RAD NO.1	15	Аудио система, навигация
3	ECU-B	10	Блок управления электрооборудованием кузова, стеклоподъемники, комбинация приборов, центральный замок, VSC, система старт-стоп, система зарядки
4	D.C.C	—	—
5	ECU-B2	10	Блок управления коробкой передач, кондиционер, интеллектуальная система входа и запуска, система зарядки, стеклоподъемники
6	—	—	—
7	ECU-B3	7.5	Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
8	—	—	—
9	IGT/INJ	15	Бензин: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система запуска
10	STRG LOCK	20	Блокировка руля
11	A/F	20	Система контроля выбросов
12	AM2	30	Система запуска, интеллектуальная система входа и запуска, предохранитель: «IG2 NO. 2»
13	ETCS	10	Дроссельная заслонка
14	TURN-HAZ	10	Указатели поворота
15	ALT-S	7.5	Система зарядки
16	AM2 NO.2	7.5	Блок управления электрооборудованием кузова, система старт-стоп
17	HTR	50	Кондиционер
18	ABS NO.1	50	ABS, VSC
19	CDS FAN	30	1AD-FTV, 2AD-FHV: Вентилятор системы охлаждения
ABS NO.3	30	*Бензин (TMC):** ABS, VSC (*Toyota Motor Corporation)
20	RDI FAN	40	Вентилятор системы охлаждения
21	H-LP CLN	30	Очистители фар
22	—	—	—
23	—	—	—
24	—	—	—
25	—	—	—
26	H-LP MAIN	50	Предохранители: «H-LP LH LO», «H-LP RH LO», «H-LP LH HI», «H-LP RH HI»
27	P/I	50	Предохранители: «EFI MAIN», «EDU», «HORN», «IG2»
28	—	—	—
29	P-SYSTEM	30	Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
30	GLOW	80	Система предварительного подогрева
31	EPS	60	Электроусилитель рулевого управления
32	ALT	120	Бензин: Система зарядки, предохранители: «RDI FAN», «H-LP CLN», «ABS NO. 1», «ABS NO. 3», «HTR», «HTR SUB NO. 1», «HTR SUB NO. 2», «HTR SUB NO. 3», «ACC», «CIG», «ECU-IG NO. 2», «HTR-IG», «WIPER», «RR WIPER», «WASHER», «ECU-IG NO. 1», «SEAT HTR», «AM1», «DOOR», «STOP», «FR DOOR», «POWER», «RR DOOR», «RL DOOR», «OBD», «ACC-B», «RR FOG», «FR FOG», «SUNROOF», «DEF», «MIR HTR», «TAIL», «PANEL»
ALT	140	Дизель: Система зарядки, предохранители: «RDI FAN», «CDS FAN», «H-LP CLN», «ABS NO. 1», «ABS NO. 2», «HTR», «HTR SUB NO. 1», «HTR SUB NO. 2», «HTR SUB NO. 3», «STV HTR», «ACC», «CIG», «ECU-IG NO. 2», «HTR-IG», «WIPER», «RR WIPER», «WASHER», «ECU-IG NO. 1», «SEAT HTR», «AM1», «DOOR», «STOP», «FR DOOR», «POWER», «RR DOOR», «RL DOOR», «OBD», «ACC-B», «RR FOG», «FR FOG», «SUNROOF», «DEF», «MIR HTR», «TAIL», «PANEL»
33	IG2	15	Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система запуска, интеллектуальная система входа и запуска, предохранители: «IGN», «METER»
34	HORN	15	Звуковой сигнал
35	EFI MAIN	20	Бензин: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система старт-стоп, предохранители: «EFI NO. 1», «EFI NO. 2»
30	Дизель: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система старт-стоп, предохранители: «EFI NO. 1», «EFI NO. 2»
36	EFI MAIN	30	Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
EDU	20	Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
37	—	—	—
38	BBC	40	Система старт-стоп
AMT	50	Блок управления коробкой передач
39	HTR SUB NO.3	30	Вспомогательный отопитель
40	—	—	—
41	HTR SUB NO.2	30	Вспомогательный отопитель
42	—	—	—
43	HTR SUB NO.1	30	кроме PTC 600W: Вспомогательный отопитель
50	PTC 600W: Вспомогательный отопитель
44	—	—	—
45	STV HTR	25	Вспомогательный отопитель
46	ABS NO.2	30	ABS, VSC
47	—	—	—
48	—	—	—
49	—	—	—
50	—	—	—
51	H-LP LH LO	10	кроме HID: Ближний левый свет
15	HID: Ближний левый свет
52	H-LP RH LO	10	кроме HID: Ближний правый свет
15	HID: Ближний правый свет
53	H-LP LH HI	10	Дальний левый свет
54	H-LP RH HI	10	Дальний правый свет
55	EFI NO.1	10	Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
56	EFI NO.2	10	Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
57	IG2 NO.2	7.5	Система запуска, интеллектуальная система входа и запуска
58	WIP-S	7.5	Система зарядки
Реле
R1	—
R2	Вентилятор системы охлаждения (FAN NO.3)
R3	Датчик соотношения воздух топливо (A/F)
R4	(IGT/INJ)
R5	Вентилятор системы охлаждения (FAN NO.2)
R6	Вентилятор системы охлаждения (FAN NO.1)
R7	кроме 1NR-FE: Диммер (переключятель света фар)
R8	1NR-FE: Диммер (переключятель света фар)
R9	Блок управления коробкой передач (AMT)
R10	Фары (H-LP)

ᐅ Схема предохранителей и реле Toyota Land Cruiser 100 (1998-2007)

№	Имя	А	Назначение
1	AM1 NO.2	20	Система запуска, указатели поворота, аварийная сигнализация, предохранители: ”CIGAR”, ”ECU−IG”, ”MIRR”, ”SRS”
2	A.C	20	Кондиционер
3	POWER HTR	10	Вспомогательный отопитель
4	SEAT HTR	15	Подогрев сидений
5	FUEL HTR	20	Подогрев топлива
6	MIR HTR	15	Обогрев зеркал
7	HEAD CLNER	20	Очистители фар
8	CDS FAN	20	Вентилятор системы охлаждения
9	EFI	20	Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система снижения токсичности, топливный насос
ECD	20	Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
10	HORN	10	Звуковой сигнал
11	THROTTLE	15	Электронная система управления дроссельной заслонкой
12	RADIO	20	Аудиосистема
13	HAZ-TRN	15	Аварийная сигнализация, указатели поворота
14	AM2	30	Система запуска, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, предохранитель ”IGN”
15	ECU-B1	20	Центральный замок, стеклоподъемники, задний стеклоочиститель и омыватель, система беспроводного управления, зеркала с электроприводом, комбинация приборов, кондиционер, система автоматического освещения, противоугонная система
16	HEAD (LH-UPR)	20	Дальний левый свет
17	HEAD (RH-UPR)	20	Дальний правый свет
18	HEAD (LH-LWR)	10	Ближний левый свет, передний противотуманный свет
19	HEAD (RH-LWR)	10	Ближний правый свет
20	ABS NO.1	40	1998-1999: ABS
50	2000-2003: ABS
21	AHC	50	Активная система управления высотой расположения кузова (AHC)
22	ACC	50	Предохранитель «PRW OUTLET»
23	AM1 NO.1	80	Система зарядки, предохранители: ”AM1 NO.2”, ”GAUGE”, ”WIPER”
24	HTR	60	Кондиционер
25	GLOW	80	Система предпускового подогрева двигателя
26	ABS NO.2	40	ABS
27	STARTER	30	Система запуска
Реле
R1	Муфта компрессора кондиционера (MG CLT)
R2	Обогрев зеркал (MIR HTR)
R3	Вспомогательное реле (ACC)
R4	Активная система управления высотой расположения кузова (AHC)
R5	Зажигание (IG1 NO.1)
R6	Зажигание (IG1 NO.2)
R7	ABS (ABS SOL)
R8	Блок управления двигателем (EFI) Блок управления двигателем (ECD)
R9	Звуковой сигнал
R10	Диммер (переключатель освещения)
R11	Стартер
R12	ABS (ABS MTR2)
R13	Фары (HEAD)
R14	ABS (ABS MTR1)

Блок плавкой вставки

дизель

№	название	ампер	схема
1	GLOW DC / DC	80	Дизель: система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
2	ОСНОВНОЙ	60	без AMT: «EFT,« HORN »,« AM2 »,« ALT-S »,« DOME »,« ST »,« ECU-B »,« ETCS »,« HAZ »,« H-LP LH / H- Предохранители LP LO LH “и” H-LP RH / H-LP LO RH “
2	ОСНОВНОЙ	80	С AMT: «EFI», «HORN», «AM2», «ALT-S», «DOME», «ST», «ECU-B», «ETCS», «HAZ», «H-LP LH / H» -LP LO LH “,” H-LP RH / H-LP LO RH “, предохранители” AMT “
3	ALT	120	Система зарядки, «HTR SUB2», «EPS», «ABS1 / VSC1», «HTR», «ABS2 / VSC2», «HTR SUB1», «RDI», «DEF», «FR FOG», «OBD2», Предохранители «D / L», «POWER», «RR DOOR», «RL DOOR», «STOP» и «AM1»

Блоки в салоне

Расположение

Общая схема расположения блоков в салоне

Описание

Распределительный блок
Блок предохранителей
Блок управления двигателем и коробкой передач (без системы старт-стоп)
Блок управления системой старт-стоп
Блок управления электрооборудованием кузова
Реле отопителя (HTR)
Блок реле
Блок управления системами помощи водителю
Блок управления двигателем и коробкой передач (с системой старт-стоп)
Блок управления коробкой передач (LHD)
Блок сетевого шлюза
Реле стеклоочистителя
Усилитель транспондера ключа
Усилитель кондиционера
Распределительный блок
Блок управления подушками безопасности
Блок управления блокировкой селектора коробки передач
Блок управления усилителем рулевого управления
Блок сертификации
Блок ID кода (с интеллектуальной системой входа и запуска) Блок управления транспондером ключа (без интеллектуальной системы входа и запуска)

Блок предохранителей

Он находится под панелью приборов, закрыт защитной крышкой.

Фото пример расположения

Схема с крышки блока

Схема

Назначение

1	–
2	–
3	–
4	15A S-HTR – Подогрев сидений
5	–
6	–
7	7,5A ECU-B NO.3 – Зеркала с электроприводом
8	–
9	–
10	–
11	–
12	25A D-D/L – Двойная блокировка
13	–
14	–
15	15A FOG FR – до Июня 2013: Передний противотуманный свет
15A FOG FR – с Июня 2013 (TMC): Передний противотуманный свет (TMC – Toyota Motor Corporation)
7,5A FOG FR – с Июня 2013 (TMMF): Передний противотуманный свет (TMMF – Toyota Motor Manufacturing France)
16	7,5A AM1 – Система запуска
17	7,5A STOP – Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, VSC, лампы стоп-сигнала, дополнительный стоп-сигнал
18	7,5A FOG RR – Задний противотуманный свет
19	–
20	7,5 OBD – Диагностический разъем
21	25A D/L – Центральный замок, блок управления электрооборудованием кузова
22	5A ACC – Блок управления электро оборудованием кузова, зеркала с электроприводом, аудио система, блокировка селектора коробки передач
23	15A CIG – Розетка (прикуриватель)
24	20A DOOR – Стеклоподъемники
25	20A DOOR R/L – Стеклоподъемники
26	30A P/W – Стеклоподъемники
27	15A WIPER RR – Задний стеклоочиститель
28	20A WIPER – Стеклоочиститель
29	15A WASHER – Омыватель стекла
30	–
31	–
32	10A GAUGE – Лампы заднего хода, блокировка селектора коробки передач, аудио система, система зарядки, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
33	7,5A A/C – Кондиционер, обогрев заднего стекла, обогрев зеркал
34	5A ECU-IG NO.2 – VSC
35	5A ECU-IG NO.1 – Вентилятор системы охлаждения, обогрев заднего стекла, VSC, электроусилитель рулевого управления, блок управления электрооборудованием кузова, система беспроводного управления, система контроля давления в шинах
36	20A DOOR P – Стеклоподъемники
37	20A DOOR R/R – Стеклоподъемники
38	5A PANEL – Комбинация приборов, подсветка панели приборов, переключатель освещения
39	10A TAIL NO.2 – Габаритный свет, освещение номерного знака
