Тойота корона ат170 схема предохранителей

Toyota Carib 1992, engine Gasoline 1.6 liter., 83 h. p., AWD drive, Manual — DIY

Comments 9

тепловой предохранитель.нашёл, прочти круглый

у меня так было, похоже очень, в один момент перестало всё работать(причем сигналка тоже отказалась, а личинки под ключ ни одной не было:(( ). оказался предохранитель, не скажу точно с какой стороны, с водительской или даже с другой, он не как обычный, а здоровый такой, как реле почти, там пластинка с болтиком(покрутив его всё исправил) дело оказалось в том, что я чистив весь блок кнопок водительскиё, закосячил и было как бы замыкание. а этот предох устроен так — пластинка при нагреве отгибается и контакта нет. предохранитель есть где то в мануале. перед этим облазил всё что мог(( устранил

Во-во я тоже на него грешу. Перед вашим коментом успел почитать мануал и там тоже увидел что релюхи под рулем где то стоят. А у меня как раз иногда там какая то релюха «тикать» начинает, примерно раз в две секунды. Попробую туды залезть

у меня так было, похоже очень, в один момент перестало всё работать(причем сигналка тоже отказалась, а личинки под ключ ни одной не было:(( ). оказался предохранитель, не скажу точно с какой стороны, с водительской или даже с другой, он не как обычный, а здоровый такой, как реле почти, там пластинка с болтиком(покрутив его всё исправил) дело оказалось в том, что я чистив весь блок кнопок водительскиё, закосячил и было как бы замыкание. а этот предох устроен так — пластинка при нагреве отгибается и контакта нет. предохранитель есть где то в мануале. перед этим облазил всё что мог(( устранил

Подобная неисправность была со стеклоподъёмниками, тепловое реле такого же типа… все стеклоподъёмники не работали…

я на своем карибасе извлекал жгуты и перепаивал новую проводку т.к. штатные провода ломаются и особенно когда хоть чуть чуть повреждена изоляция эта медь выгнивает внутри изоляции и из за этого не видно что здесь обрыв

Поддерживаю, только жгут. Размотать изоленту и искать, где-то перелом провода.

Попробуй приоткрыть дверь и трогая косу в водительской двери нажимать кнопки…я так в свое время выяснил, что дело было в ней, когда левое стекло выпендривалось переднее

Трогал жгут, реакции никакой. Возможно я не совсем точно описал проблему… реакции на кнопки нет не только в водительской двери но и во всех остальных.

Неработающие дворники, отказ прикуривателя, потухшие фары у Тойота Королла, все это результат перегорания предохранителей. Без замены в этом случае никак не обойтись, однако не всегда самостоятельное вмешательство в такой сложный механизм как электрика автомобиля может сэкономить средства, порой все происходит совершенно наоборот.

Электрическую цепь Тойота Королла защищают несколько предохранителей, пережигаемые перемычки и выключатели, работающие в автоматическом режиме. Центральный блок располагается прямо под приборной панелью, с водительской стороны в toyota corolla, на стенке. Его закрывает декоративная панель, которую можно легко снять при необходимости.

Расположение второго блока – отсек, где находятся узлы двигателя toyota corolla.

В моделях с кондиционером расположение другое, здесь блок установлен рядом с аккумулятором.

Расположения блоков предохранителей и реле рисунок из мануала

Автоклуб любителей daewoo nubira -> электросхемы

Электросхемы для автомобиля Daewoo Nubira можно сохранить на компьютер кликнув на схему электрооборудования правой кнопкой мыши и нажать «Сохранить изображение…». Для начала лучше нажать на фото левой кнопкой мышки, чтобы фотография увеличилась (имела хорошее качество) и потом сохраняйте её.

История Daewoo Nubira

Первый автомобиль данной марки был выпущен ещё в 1997 году. До сегодняшнего дня уже модернизировали машину до третьего поколения: Daewoo Nubira I (J100), II (J150) с 1999 года и Дэу Нубира III (J200) с 2002 года. Выпускали в 3х вариантах кузова: 4-дверный седан, 5-дверный хэтчбэк и универсал 5-дверный.

Проектировали конструкцию Nubira в целом в Великобритании, двигатель собирали в Германии, а дизайнеры кузова оказались из Италии. Поэтому выглядит авто снаружи по-европейски, да и салон по сравнению с ВАЗами отличается в лучшую сторону.

Все модели первого поколения обзавелись 4-мя цилиндрами и 16-тью клапанами в двух комплектациях: 1598 см? — 1,6 л (E-TEC A16DMS) 106 л. с. и 1998 см? — 2,0 л (D-TEC X20CED) 133 л.с. Трансмиссия также покупателям предлагалась в двух вариантах сборки: 5-ступенчатая ручная коробка переключения передач и 4-ступенчатая автоматическая. Полная масса авто в кузове универсал — 1860 кг; седан — 1720 кг.

Видео — краш-тест Daewoo Nubira 1998 ANCAP (автомобиль набрал всего 2 звезды):

Daewoo Nubira II (1999-2008) имела следующие бензиновые двигатели:

• 1,5 литра
• 1,6 л (106 лошадиных сил)
• 1,8 л
• 2,0 л (133 л.с.)

Трансмиссия не изменилась. Было только два типа кузова: седан (1720 кг) и универсал (1860 кг).

Дэу Нубира III (выпускалась с 2002 г.) — абсолютно новый кузов (полный рестайлинг). Сегодня перешло производство данной машины в Chevrolet Lacetti.

Схемы электрооборудования Дэу Нубира

1. Принципиальные электрические схемы соединений. Блоки предохранителей и реле как в салоне автомобиля Daewoo Nubira, так и в моторном отсеке:

2. Назначение предохранителей:

3. Схема прокладки жгутов проводки:

4. Как читать и пользоваться электросхемами авто:

5. Электрические схемы Дэу Нубира: системы запуска двигателя и подзарядки аккумулятора 1,6 и 2 л ITMS-6F до 2001 года выпуска:

6. Электросхемы Daewoo Nubira системы управления двигателем 1,6 и 2,0 литра ITMS-6F до 2001 г. выпуска (I, II, III, IV, V) и после 2001 года выпуска (I, II, III, IV, V):

7. Схема автоматической коробки передач:

8. Антиблокировочная тормозная система ABS:

9. Электрические схемы Дэу Нубира: обогрев заднего стекла и зеркала заднего вида с электроприводам:

10. Радиоприёмник и система кондиционирования воздуха:

11. Схема центрального замка Daewoo Nubira первого поколения и электростеклоподъёмники автомобиля:

12. Стеклоочистители и стеклоомыватели (седан, хэтчбек и универсал):

13. Противоугонное оборудование Дэу Нубира и дистанционное отпирание машины:

14. Электрическая схема панели прибором автомобиля и работа прикуривателя:

15. Подсветка приборной доски и звуковой модуль:

16. Напоминание о включенных фарах, а также схемы электрооборудования Дэу Нубира: задние и габаритные фонари, свет номерного знака:

17. Указатели поворота, аварийная световая сигнализация, стоп-сигналы и свет заднего движения:

18. Электросхемы Daewoo Nubira: фонари багажного отсека, свет салона машины и передние фары:

19. Схема работы дневного света и передних противотуманных фар:

20. Часы и подсветка пепельницы:

21. Электрическая схема Дэу Нубира — подушки безопасности (система дополнительной безопасности):

• Скрутить пробег хонда цивик 4д



• Установка гбо на киа рио



• Как снять колесный редуктор луаз



• Как снять пол в ларгусе



• Установка багажника на крышу ваз 2110

Блок под капотом

Основной блок предохранителей и реле в мотором отсека находится рядом с аккумулятор и закрыт защитной крышкой.

Toyota Carina E представляет шестое поколение линейки Carina, выпускавшейся в 1992, 1993, 1994, 1995, 1996, 1997 и 1998 годах с кузовами хэтчбек (лифтбэк), седан и универсал (универсал). За это время он претерпел реконструкцию. Эта модель является европейской версией Toyota Corona T190 9-го поколения с левым рулем. Эти автомобили очень похожи, главное отличие заключается в расположении рулевого управления. В этой публикации вы можете найти описание предохранителей и реле Toyota Karina E (Crown T190) с блок-схемами и их расположением

Обратите внимание на предохранитель, отвечающий за прикуриватель

Блок в салоне

В салоне автомобиля главный блок предохранителей расположен в панели приборов за защитной крышкой.

а	40A AM1 (клемма AM1 выключателя зажигания (клеммы ACC. IG1. ST1)
б	БЛОК ПИТАНИЯ 30А (стеклоподъемники, люк и центральный замок)
с участием	40A DEF (запотеватель заднего стекла)
1	15A STOP (стоп-сигналы)
2	ХВОСТ 10А (габариты)
3	20А ГЛАВНЫЙ ХВОСТ (габариты)
4	ECU-IG 15A (электроника трансмиссии. АБС, система управления замком (АКПП)
5	Дворник 20А (дворник)
6	7.5A ST (система запуска)
7	IGN 7.5A (зажигание)
восемь	15А CIG & RAD (прикуриватель, радио, часы, антенна)
девять	10А ПОВОРОТ (указатели поворота)
10	15A ECU-B (ABS, питание центрального замка)
одиннадцать	7,5А ПАНЕЛЬ (освещение приборов, освещение бардачка)
12	30A FR DEF (туманоуловитель заднего стекла)
13	МАНОМЕТР 10А (приборы)
14	20A SEAT HTR (обогрев сидений)
15	10A MIR HTR (обогрев зеркала)
16	20A FUEL HTR (подогреватель топлива)
17	15A FR DEF IAJP (повышенные обороты холостого хода при включенном обогреве лобового стекла)
18	7.5A RR DEF 1 / UP (повышенные обороты холостого хода при включенном обогреве заднего стекла)
19	15A FR FOG (противотуманная фара)

Место расположения элемента

Для того чтобы приступить к замене, необходимо отыскать, где находится панель предохранителей, среди которых есть и искомая деталь. На Тойота Королла 120 и 150 моделей она размещена слева от рулевой колонки, ближе к низу. На самом деле найти ее достаточно просто, поскольку крышка панели выделяется чисто визуально по цвету. За ней как раз и располагается блок предохранителей для электроники салона.

Крышка данной панели содержит ряд обозначений, которые указывают на место расположения конкретной детали, отвечающей за работу того или иного электрооборудования. Прикуриватель обозначается кодом CIG (от англ. cigarette). Значение силы тока для данного прибора составляет 15 ампер, однако порядковый номер может отличаться

Стоит также обратить внимание на сопутствующие устройства: часы, аудиосистему, поскольку нередко именно их неполадки могут служить причиной рассматриваемой проблемы

Стоит отметить, что предохранитель прикуривателя на Тойота Королла в блоке дополнительно отличается по цвету головок. Для элементов электрооборудования центральной панели характерен синий оттенок. Таких деталей меньше, чем, к примеру, красных или белых, поэтому найти нужный прибор не составит труда.

Блок предохранителей и реле Toyota Carina E

Рассмотрены автомобили Toyota Carina E 1992, 1993, 1994, 1995, 1996, 1997, 1998 года выпуска. Подходит для Toyota Carina 190.

Предохранитель прикуривателя расположен под номером F8/15A — Блок предохранителей в салоне Реле бензонасоса находится за перчаточным ящиком

Блок предохранителей в моторном отсеке тойота карина е.

Расположение блоков под капотом.

3 — блок предохранителей и реле №2

4 — блок реле №5

5 — блок предохранителей и реле №7

Схема расположения предохранителей и реле в блоке №2.

Расшифровка.

Предохранители
а	HTR (отопитель)	50A
b	MAIN (главная плавкая вставка)	40A
с	CDS (вентилятор конденсатора)	30A
d	RDI (вентилятор радиа­тора кондиционера)	30A
1	HEAD RH* (правая фара)	15A
2	HEAD LH* (левая фара)	15A
3	EFI (система впрыска)	15A
4	запасной
5	запасной
6	HAZARD (аварийная сиг­нализаций	15A
7	HORN (звуковой сигнал)	10A
8	—
Реле
А	STARTER (стартер)
В	HEATER (обогреватель)
С	EFI MAIN (реле впрыска топлива)
D	ENGINE MAIN (главное реле)
Е	HEAD (реле фар)
F	HORN (звуковой сигнал)
G	FAN №1 (реле вентилятора конденсатора)

Другой тип блока предохранителей под капотом.

Назначение.

Предохранители
a	CDS (вентилятор конден- сатора)	30A
b	RDI (вентилятор радиа­тора кондиционера)	30A
c	MAIN (главная плавкая вставка)	40A
d	HTR (отопитель)	50A
1
2	HEAD LH’ (левая фара)	15A
3	HORN (звуковой сигнал)	10A
4
5	HEAD RH* (правая фара)	15A
6	HAZARD (аварийная сиг­нализация)	15A
Реле
A	ENGINE MAIN гланая плавкая вставка
В	FAN №1 (реле вентилятора конденсатора)
C	HEAD (реле фар)
D	STARTER стартер
E	HORN звуковой сигнал
F	HEATER отопитель (печка)

*на некоторых модификациях возможны отдельные предохранители фар ближнего и дальнего света, расположенные в блоке предохранителей №7.

Блок реле №5.

Реле
A	A/C FAN №2 — реле вентилятора конденсатора
В	A/C FAN №3 — реле вентилятора конденсатора
C	A/C MG CLT — магнитная муфта кондиционера

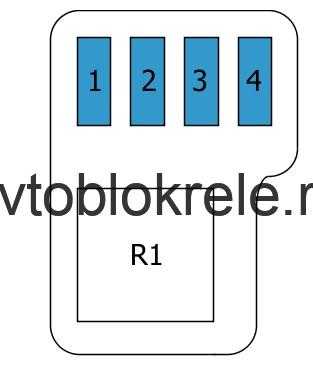

Блок предохранителей и реле №7.

Предохранитель 1 Левый дальний свет 15,0 А Предохранитель 2 Правый дальний свет 15,0 А Предохранитель 3 Левый ближний свет 15,0 А Предохранитель 4 Правый ближний свет 15,0 А Реле Р1 Реле диммера

Блок предохранителей в салоне toyota carina e.

Расположение.

1 — блок предохранителей №3

2 — блок предохранителей №1

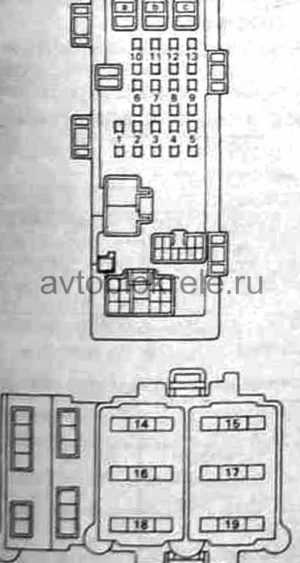

Блок предохранителей №1 где какие предохранители.

Расшифровка.

а	АМ1 (цепь вывода АМ1 замка зажигания (выводы ACC. IG1. ST1)	40А
b	POWER (стеклоподъемники, люк и центральный замок)	30А
с	DEF (обогреватель заднего стекла)	40А
1	STOP (стоп-сигналы)	15А
2	TAIL (габариты)	10А
3	блок управления задними фонарями	20A
4	ECU-IG (электроника транс­миссии. АБС, замок систе­мы управления (АКПП), зажигание	15А
5	WIPER (стеклоочистители и омыватели)	20А
6	ST (система запуска — стартер)	7.5А
7	IGN (зажигание)	7.5А
8	CIG & RAD (прикуриватель, магнитола, часы, антенна)	15А
9	TURN (сигналы поворота)	10А
10	ECU-В (АБС, электропита­ние центрального замка)	15А
11	PANEL (освещение прибо­ров. освещение перчаточ­ного ящика)	7.5А
12	FR DEF (обогреватель заднего стекла)	30А
13	GAUGE (приборы — показатель уровня топлива)	10А
14	SEAT HTR (подогреватель сидений)	20А
15	MIR HTR (обогреватель зеркал)	10А
16	FUEL HTR (подогреватель топлива)	20А
17	FR DEF IAJP (повышение частоты вращения холосто­го хода при включении обогревателя ветрового стекла)	15А
18	RR DEF 1/UP (повышение частоты вращения холостого хода при включении обогре­вателя заднего стекла)	7.5А
19	FR FOG (противотуманные фары)	15А

Реле бензонососа находится за бардачком. Для доступа к реле необходимо снять бардачок. Там будет горизонтальный или вертикальный белый блок, в нем и находится реле.

или

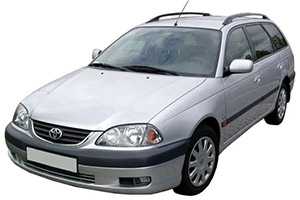

Предохранители Тойота Карина (T210), 1996 — 2001

Большинство цепей питания электрооборудования японского седана защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне.

В салоне

Схема салонного блока предохранителей
№	Расшифровка	Ток, А
1	Система повышения частоты вращения холостого хода, электронный блок управления двигателем	5
2	Обогреватель заднего стекла	30
3	Антиблокировочная система АБС, система блокировки переключения передач	15
4	Передние и задние габариты, подсветка номерного знака	10
5	Электронный блок управления двигателем START FR	5
6	Электронный блок управления двигателем IGNITION	5
7	Указатели поворотов	10
8	Стеклоочистители и омыватели	20
9	Комбинация приборов	15
10	Подсветка комбинации приборов и выключателей	7,5
11	Электропривод боковых зеркал, предохранитель прикуривателя карина,  часы, магнитола	15
12	Передние противотуманные фары	15
13	Центральный замок	30
14	Стоп-сигналы	15

Расположение компонентов

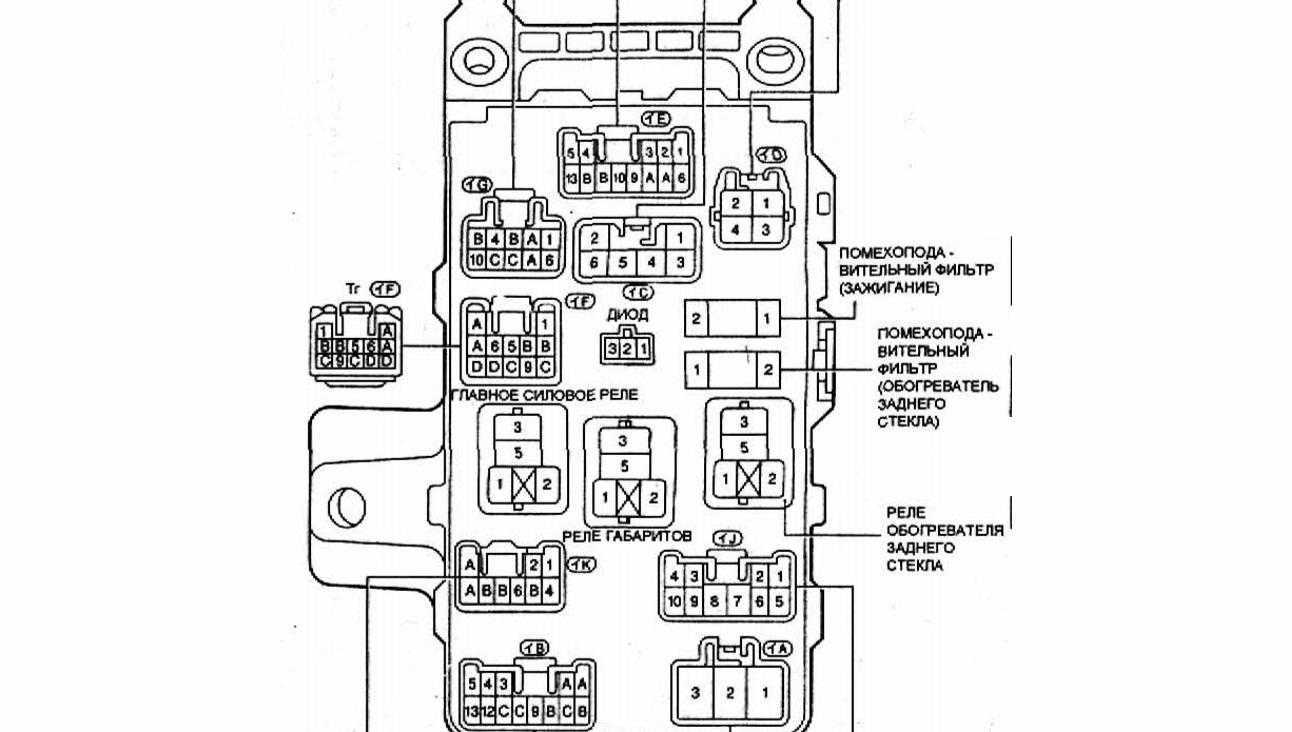

монтажный блок под приборной панелью

центральный монтажный блок

блок реле №1

В моторном отсеке

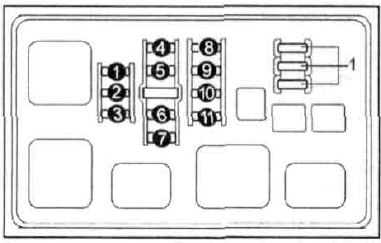

Схема предохранителей моторного блока Карина 210
№	Ток, А	Описание
1	15	Электронный блок управления двигателем EFI
2	10	Звуковой сигнал
3	5	Генератор ALT-S
4	7,5	Освещение салона, подсветка багажника, часы
5	15	Левая фара
6	15	Правая фара
7	10	Аварийная сигнализация
8	30	Замок зажигания AM2
9	15	Магнитола
10	5	ECU-B: Система подушек безопасности (SRS), антиблокировочная система тормозов

Расположение компонентов.

монтажный блок №2, блок плавких вставок, блок реле №2
до 08.1998 г.
с 08.1998 г.

Toyota Corona 2.0 4WD › Logbook › замена главного предохранителя

Запись не интересная, но познавательная. Ещё у старого хозяина перегорели два основных преда — главный 100А и АБС 60А. Почему — хз. Выход из положения — жучок.

Согласен, хреново, но работает. Все руки как-то не доходили поменять на целые преды — работает же) Наконец собрался поменять и столкнулся с проблемой — не так то это и просто. Пред на АБС я поменял ранее, а сейчас пришел 100А.

Пред хюндаешный, стоит 70р, оригинальный тойотовский 390. Преды абсолютно одинаковые. И так — для начала откручиваем блок предов

далее надо вынуть саму колодку с тремя главными предохранителями. Для этого надо отверткой подогнуть два стопорапервый и второй далее выдавливаем колодку колодка снаружи теперь видим, почему без снятия колодки демонтаж преда физически не возможен — через дырки в ножка он прикручен к клеммам — с одной стороны головка на 10, с другой на 8 (отверткой почти наверняка не открутится).

ЗАЧЕМ? незнаю! Я понимаю, что получается дикий контакт, и такое понятие как «плохой» контакт отсутствует. Но поменять «побыстрому» в дороге эти два предохранителя не представляется возможным. Ладно АБС, но главный…

Собираем в обратном порядке. надеюсь, информация была полезна.

Как заменить поврежденный предохранитель?

Узнать о подробностях проверки и замены предохранителей Toyota Corona/Caldina можно из специальной инструкции, подготовленной производителем

Обратите внимание на иллюстрации и табличные данные. Они очень важны для того, чтобы не ошибиться во время снятия и установки деталей

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Toyota Avensis / Corona (T210, T220) (1997, 1998, 1999, 2000, 2001, 2002).

Проверка и замена предохранителей

Предохранители срабатывают до того, как будет поврежден весь жгут проводов. Если какой-либо из электрических компонентов не работает, возможно, перегорел предохранитель. В этом случае проверьте и при необходимости замените предохранители.

• Никогда не используйте предохранитель с большей силой тока, чем указано, и не используйте какие-либо другие предметы вместо предохранителя, даже в качестве временной меры. Это может вызвать серьезные повреждения или даже пожар.
• Всегда используйте оригинальные предохранители Toyota или аналогичные.
• Не модифицируйте предохранители или блоки предохранителей.
• Если замененный предохранитель снова перегорит, обратитесь к авторизованному дилеру или в ремонтную мастерскую Toyota или к другому квалифицированному и оборудованному специалисту для осмотра.

Пассажирское отделение

Левый руль

1. Блок предохранителей
2. Реле подогрева сиденья
3. Дополнительный блок предохранителей
4. Реле передних противотуманных фар
5. Блок реле
6. Реле обогревателя
7. Реле дневных ходовых огней
8. Центр J / B
9. ЭБУ двигателя (M / T) или ЭБУ двигателя и ECT (A / T)
10. Дополнительный релейный блок
11. Усилитель кондиционера (автоматический)
12. Реле размыкания цепи
13. Усилитель кондиционера (ручной)
14. Узел датчика центральной подушки безопасности
15. ЭБУ беспроводного дверного замка
16. ЭБУ электронного ключа зажигания
17. Интеграционное реле

Правый руль

1. ЭБУ беспроводного дверного замка
2. ЭБУ электронного ключа зажигания
3. Блок предохранителей
4. Интеграционное реле
5. Блок реле
6. Реле обогревателя
7. Узел датчика центральной подушки безопасности
8. ЭБУ системы защиты от кражи
9. Усилитель кондиционера (ручной)
10. Реле размыкания цепи
11. Дополнительный блок предохранителей
12. Усилитель кондиционера (автоматический)
13. Дополнительный релейный блок
14. ЭБУ двигателя (M / T) или ЭБУ двигателя и ECT (A / T)
15. Центр J / B
16. Реле передних противотуманных фар

Схема блока предохранителей в салоне

Панель предохранителей расположена за лотком для монет на стороне водителя приборной панели.

Иногда возникают ситуации, когда требуется произвести замену предохранителей или реле в каком-либо из блоков автомобиля Тойота Карина. Несмотря на надежность японского транспортного средства, в электрической системе можете случиться сбой, из-за чего произойдет перегрев элемента, который отвечает за безопасность работы устройств автомобиля. Этим элементом и являются предохранители или реле.

Определить наличие неисправности в предохранителе можно только визуально, поэтому придется открыть блок и найти нужный элемент. Основные признаки наличия проблемы – потемнение корпуса и образование дефектов детали, представленных в виде разрывов соединения.

Перед тем, как проводить замену, стоит принять во внимание несколько советов:

• Замену необходимо осуществлять пинцетом. И желательно, чтобы он был не металлическим и маленьким. Таким образом, это не только обеспечит безопасность того, кто заменяет деталь, но также сохранит целостность электрических систем и самого предохранителя.
• Заменяемая деталь должна представлять собой аналог вышедшей из строя. Большинство автолюбителей возят с собой в автомобиле набор запасных предохранителей и реле. Определить, какой именно элемент необходим, поможет схема на крышке блока, а также нумерация предохранителей в самом агрегате.
• Если проблема возникла в плавких предохранителях, то необходимо также учитывать, что неисправность может возникнуть и во вставках.

Для замены предохранителя потребуется, в первую очередь, отключить мотор автомобиля, а также аккумулятор для того, чтобы прекратить подачу электрического тока по сети. Как только эти действия будут выполнены, можно приступать к снятию крышки блока и непосредственной замене неисправного элемента.

Тойота Карина E – автомобиль, заслуживший доверие большинства автолюбителей. Наличие трех блоков предохранителей и реле говорит о безопасной работе множества функций и устройств транспортного средства.

Руководства по ремонту

Общее расположение блоков с предохранителями и реле в автомобиле Toyota Caldina

1. датчик разрежения в вакуумном усилителе тормозов (7A-FE, 3S-FE),
2. блок реле системы VSC,
3. датчик дав­ления наддува,
4. реле свечей накаливания,
5. резистор топливного насоса,
6. реле управления топливным насосом,
7. блок реле №2,
8. блок плавких вставок,
9. левый передний датчик SRS,
10. правый передний датчик SRS

Расположение и расшифровка блока предохранителей в моторном отсеке

Блок реле и блок плавких вставок в моторном отсеке

Реле: А — реле №1 э/д вентилятора, В — реле стартера, С — реле звукового сигнала, D — реле фар, Е — главное реле системы впрыска, F — реле №2 э/д вентилятора, G — реле №3 э/д вентилятора, Н — реле кондиционера;

Плавкие вставки: 1 — ALT 100А (120А для двигателей 3S-GTE, ЗС-ТЕ), 2 — ABS 60А, 3 — HEATER 40А — отопитель, кондиционер;

Предохранители: 4 — DOME (7,5А), 5 — HEAD LAMP RH 15А, 6 — ECU-B (10A), 7 — AM2 20A, 8 — RADIO 10A, 9 — перемычка, 10 — HEAD LAMP LH 15A, 11 — HORN 10A, 12 — ALT-S 5A, 13 — POWER-2 30A, 14 — HAZARD 10A, 15 — EFI 15A, 16 — запасной 7,5A, 17 — запасной 15A, 18 — запасной 30A, 19 — FAN SUB 30A (40A для двигателей 3S-GTE, ЗС-ТЕ), 20 — FAN SUB 40A (50A для двигателей 3S-GTE, ЗС-ТЕ), 21 — MAIN 50А, 22 — HEAD RH — правая фара (LWR) (c 12.1999), 23 — HEAD LH — левая фара (LWR) (c 12.1999).

Монтажный блок реле и предохранителей в салоне.

Расположение элементов в салоне автомобиле.

11 — левый боковой датчик SRS, 12 — инвертор DC/AC, 13 — реле инвертора (до 10.1997 г.), 14 — реле электропривода люка, 15 — правый боковой датчик SRS, 16 — электронный блок управления системой навигации (с 12.1999 г.), 17 — реле очистителя заднего стекла, 18 — электронный блок управления двигателем, 19 — центральный монтажный блок, 20 — реле управления замками дверей, 21 — интегрированное реле, 22 — блок реле №1, 23 — реле разъема подключения дополнительного электрооборудования, 24 — блок предохранителей, 25 — правый кронштейн крепления разъемов, 26 — монтажный блок под при­борной панелью в салоне, 27 — реле обогревателя лобового стекла (антиобледенителя щеток), 28 — реле корректора фар (с 12.1999 г.), 29 — блок управления блокировкой селектора АКПП, 30 — датчик замедления (ABS) (модели с VSC), 31 — датчик замедления (ABS, модели 4WD); датчик бокового перемещения (модели с VSC), 32 — центральный датчик SRS, 33 — реле отопите­ля, 34 — левый кронштейн крепления разъемов, 35 — реле топливного насоса, 36 — блок предохранителей (ЗС-ТЕ с 12.1999 г.), 37 — электронный блок управле­ния ABS, TRC и VSC.

Расположение и расшифровка блока предохранителей и реле в салоне автомобиля

Руководства по ремонту

Общее расположение блоков с предохранителями и реле в автомобиле Toyota Caldina

1. датчик разрежения в вакуумном усилителе тормозов (7A-FE, 3S-FE),
2. блок реле системы VSC,
3. датчик дав­ления наддува,
4. реле свечей накаливания,
5. резистор топливного насоса,
6. реле управления топливным насосом,
7. блок реле №2,
8. блок плавких вставок,
9. левый передний датчик SRS,
10. правый передний датчик SRS

Расположение и расшифровка блока предохранителей в моторном отсеке

Блок реле и блок плавких вставок в моторном отсеке

Реле: А — реле №1 э/д вентилятора, В — реле стартера, С — реле звукового сигнала, D — реле фар, Е — главное реле системы впрыска, F — реле №2 э/д вентилятора, G — реле №3 э/д вентилятора, Н — реле кондиционера;

Плавкие вставки: 1 — ALT 100А (120А для двигателей 3S-GTE, ЗС-ТЕ), 2 — ABS 60А, 3 — HEATER 40А — отопитель, кондиционер;

Предохранители: 4 — DOME (7,5А), 5 — HEAD LAMP RH 15А, 6 — ECU-B (10A), 7 — AM2 20A, 8 — RADIO 10A, 9 — перемычка, 10 — HEAD LAMP LH 15A, 11 — HORN 10A, 12 — ALT-S 5A, 13 — POWER-2 30A, 14 — HAZARD 10A, 15 — EFI 15A, 16 — запасной 7,5A, 17 — запасной 15A, 18 — запасной 30A, 19 — FAN SUB 30A (40A для двигателей 3S-GTE, ЗС-ТЕ), 20 — FAN SUB 40A (50A для двигателей 3S-GTE, ЗС-ТЕ), 21 — MAIN 50А, 22 — HEAD RH — правая фара (LWR) (c 12.1999), 23 — HEAD LH — левая фара (LWR) (c 12.1999).

Монтажный блок реле и предохранителей в салоне.

Расположение элементов в салоне автомобиле.

11 — левый боковой датчик SRS, 12 — инвертор DC/AC, 13 — реле инвертора (до 10.1997 г.), 14 — реле электропривода люка, 15 — правый боковой датчик SRS, 16 — электронный блок управления системой навигации (с 12.1999 г.), 17 — реле очистителя заднего стекла, 18 — электронный блок управления двигателем, 19 — центральный монтажный блок, 20 — реле управления замками дверей, 21 — интегрированное реле, 22 — блок реле №1, 23 — реле разъема подключения дополнительного электрооборудования, 24 — блок предохранителей, 25 — правый кронштейн крепления разъемов, 26 — монтажный блок под при­борной панелью в салоне, 27 — реле обогревателя лобового стекла (антиобледенителя щеток), 28 — реле корректора фар (с 12.1999 г.), 29 — блок управления блокировкой селектора АКПП, 30 — датчик замедления (ABS) (модели с VSC), 31 — датчик замедления (ABS, модели 4WD); датчик бокового перемещения (модели с VSC), 32 — центральный датчик SRS, 33 — реле отопите­ля, 34 — левый кронштейн крепления разъемов, 35 — реле топливного насоса, 36 — блок предохранителей (ЗС-ТЕ с 12.1999 г.), 37 — электронный блок управле­ния ABS, TRC и VSC.

Расположение и расшифровка блока предохранителей и реле в салоне автомобиля
