Блок в моторном отделе
Рассмотрим второй блок на примере Короллы 2009 и 2007 года выпуска.
Распиновка в моторном отделе:
| Система омывания фар | Н – LPCLN | 30 | 1 |
| Привод кулера охлаждения | RDIFAN | 45 | 2 |
| АБС и система курсовой устойчивости | ABSNO. 3 | 30 | 3 |
| Антиблокировка тормозной системы и курсовая устойчивость | ABSNO. 1 | 50 | 4 |
| Элементы кондиционера | HTR | 50 | 5 |
| Трансмиссия, элементы кондиционера | ECU – В 2 | 10 | 6 |
| Замок (центральный), приборы измерительные, электропривод стеклоподъемников, БУ электрическим оборудованием, курсовая устойчивость | ECU – В | 10 | 7 |
| Звуковой комплекс салона | RADNO. 1 | 15 | 8 |
| Светильники кабины и багажного отделения и его освещения | DOME | 10 | 9 |
| Электроблокировка руля | STRGLOCK | 20 | 10 |
| Запуск мотора, впрыск, бензонасос | АМ 2 | 30 | 11 |
| Управление дросселем | ЕТ CS | 10 | 12 |
| Поворотники и сигнализация (аварийка) | TURN – HAZ | 10 | 13 |
| Подзарядка аккумулятора | ALT – S | 7.5 | 14 |
| БУ электрооборудованием | AM2NO. 2 | 7.5 | 15 |
| Фары | Н — LPMAIN | 50 | 16 |
| Впрыск | Р / I | 50 | 17 |
| Webasto | GLOW | 80 | 18 |
| Усилитель руля | EPS | 60 | 19 |
| Подзарядка аккумулятора | ALT | 120 | 20 |
| Впрыск | IG2 | 15 | 21 |
| Звуковые сигналы | HORN | 10 | 22 |
| Впрыск | EFI MAIN | 20 | 23 |
| Запасной | 24 | ||
| Запасной | 25 | ||
| Запасной | 26 | ||
| Кондиционер | АМТ | 50 | 27 |
| Кондиционер | HTRSUBNO. 3 | 30 | 28 |
| Кондиционер | HTRSUB NO. 2 | 30 | 29 |
| Кондиционер | HTRSUBNO. 1 | 30 | 30 |
| Лампа ближнего света (фара справа) | Н – LPLHLO | 10 | 31 |
| Лампа ближнего света (фара слева) | Н – LPRHLO | 10 | 32 |
| Лампа дальнего света (фара справа) | Н – LPLHHI | 10 | 33 |
| Лампа дальнего света (фара слева) | Н – LPRHHI | 10 | 34 |
| Впрыск горючего | EFINO. 1 | 10 | 35 |
| Впрыск горючего | EFINO. 2 | 10 | 36 |
| Пусковая система | IG2NO. 2 | 7.5 | 37 |
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Блок реле и предохранителей на Toyota Corolla
Если необходимо заменить предохранитель, обязательно в качестве нового используйте деталь той же мощности, что и прежняя. Конечно, физически и разной мощности могут взаимозаменяться, однако использовать следует только предохранитель соответствующей технической характеристики Корола.
Блок СРС ЦЗЛ DME EGS DDE JBE CAS ICM. Мехатроник. Мозги коробки. Блок управления коробкой. Блок ксенона. Блок розжига. Блок адаптива. Парктроник.
Установите ваш новый блок, поочередно подключив все жгуты с проводами, чтобы не запутаться. Когда все провода будут подключены, закрутите саморезы, на которых он держится, и закройте облицовочную крышку.
Кроме неисправности электрических компонентов, предохранитель может перегореть вследствие короткого замыкания в проводах, ведущих к соответствующему компоненту
Обратите внимание на защемленные или истертые провода, которые соприкасаются с металлическими деталями кузова, а также на ослабленные соединения
7.
Toyota Corolla в кузове E 120 (2000–2005) также имеет 2 отсека с предохранителями, находящимися под капотом авто и в салоне.
Фонарь. Туманка. Противотуманная фара. Бампер передний. Бампер задний. Дверь передняя. Дверь задняя. Крышка багажника. Капот. Крыло. Зеркало.
В транспортном средстве Тойота Королла в кузове Е120 располагается пять монтажных блоков, которые располагаются, как в подкапотном пространстве, так и в салоне автомобиля. Найти эти блоки достаточно легко, если знать, где искать. Диск тормозной. Суппорт. Рулевой карданчик. Секция рулевого вала. Выхлопная труба. Глушитель. Карданный Вал. Кардан. Ручник. Кузов: Стоп сигнал.
Чтобы извлечь предохранитель, сначала отключите зажигание, затем извлеките предохранитель при помощи специального пластикового пинцета (смотрите иллюстрацию). В предохранителе должен быть виден проводок, если предохранитель перегорел, проводок будет расплавлен или разорван. 4.
Номинал предохранителя указан в верхней части, при этом в зависимости от номинала предохранитель будет иметь другой цвет. Запасные предохранители есть в блоке предохранителей.
5. Если предохранитель в одной и той же цепи постоянно перегорает, значит она неисправна.
Использование в Toyota Corolla e120 четвертого блока предохранителей предусмотрено при наличии системы ABS. Схема блока состоит из защитного элемента ABS (VSC) с номиналом 7.5 А, двух релейных устройств для электрического насоса и клапанов АБС.
Первый блок предохранителей, общий вид.Первый блок предохранителей.И еще один ракурс блока предохранителей.Где расположен и как открывается блок предохранителей.
Головка блока цилиндров. ГБЦ. Коленвал. Маховик. Распредвал. Водяная электро помпа. Впускной Выпускной коллектор. Вакуумный насос. При перегорании любой вставки требуется её замена. Произвести её можно самостоятельно, если Вы знаете, где находится узел с предохранителями, его номер, а также место установки вышедшего из строя.

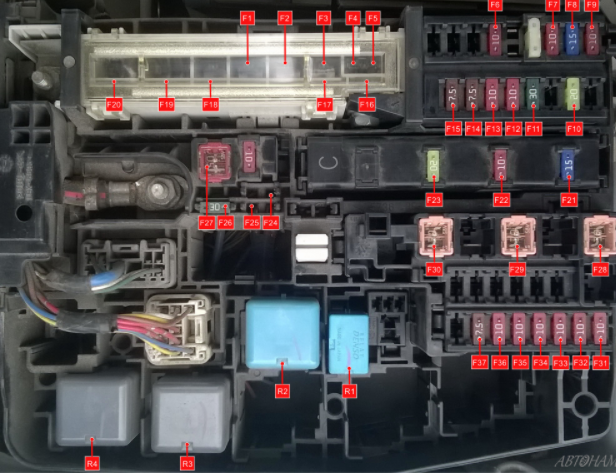

Блок предохранителей в подкапотном пространстве
Предохранители находятся в блоке, который расположен под капотом, как показано на рисунке:
На рисунке ниже показано обозначение предохранителей согласно позициям.
В таблице приведены назначение предохранителей, их позиционный номер и номинал.
| Позиция F | Назначение | Номинал |
|---|---|---|
| 1 | Фар омыватель | 30 Ампер |
| 2 | Электропривод системы охлаждения | 45 Ампер |
| 3 | АБС и VSC | 30 Ампер |
| 4 | АБС и VSC | 50 Ампер |
| 5 | Электровентилятор кондиционера | 50 Ампер |
| 6 | КПП роботизированная | 10 Ампер |
| 7 | Приборная панель, ЭБУ блок управления кузовом, замок центральный, стеклоподъемники, VSC. | 10 Ампер |
| 8 | Магнитола | 15 Ампер |
| 9 | Осветительные приборы салона и багажника | 10 Ампер |
| 10 | Блокиратор руля | 20 Ампер |
| 11 | Стартер, управление впрыском | 30 Ампер |
| 12 | Дроссельной заслонкой управление | 10 Ампер |
| 13 | Поворотники, аварийка | 10 Ампер |
| 14 | Цепи управления током заряда аккумуляторной батареи | 7.5 Ампер |
| 15 | Блок контроля кузовом | 7.5 Ампер |
| 16 | Свет головной | 50 Ампер |
| 17 | ЭБУ | 50 Ампер |
| 18 | Предподогрев свечей накала | 80 Ампер |
| 19 | Усилитель руля электрический | 60 Ампер |
| 20 | Цепи заряда аккумулятора | 120 Ампер |
| 21 | ЭБУ | 15 Ампер |
| 22 | Сигнал звуковой | 10 Ампер |
| 23 | Электронный блок управления двигателем | 20 Ампер |
| 24 | Запасной | |
| 25 | Запасной | |
| 26 | Запасной | |
| 27 | Автоматическая коробка переключения переедая (робот) | 50 Ампер |
| 28 | Система кондиционера управление | 30 Ампер |
| 29 | Система кондиционера управление | 30 Ампер |
| 30 | Система кондиционера управление | 30 Ампер |
| 31 | Ближний правый свет | 10 Ампер |
| 2 | Ближний левый свет | 10 Ампер |
| 33 | Дальний правый свет | 10 Ампер |
| 34 | Левый дальний свет | 10 Ампер |
| 35 | Электронный блок управления двигателем | 10 Ампер |
| 36 | Электронный блок управления двигателем | 10 Ампер |
| 37 | Smart Entry система | 7.5 Ампер |
Как контролировать и заменять плавкие элементы
Работает или нет предохранитель автовладелец сможет проверить посредством мультиметра. Он должен установить ручку устройства в положение «Диод» или «Прозвон».
Внимание! Режим измерения сопротивлений должен находится в самой нижней точке. Как определяется рабочее состояние плавкого контакта:
Как определяется рабочее состояние плавкого контакта:
- если деталь рабочая, то сопротивление будет показывать всегда 0;
- если элемент перегорел, то автовладелец увидит на дисплее мультиметра единицу.
После того как автовладелец обнаружил, что предохранитель нерабочий, его нужно заменить.
Как поменять их
Эксперты рекомендуют менять предохранители на одинаковые по номиналу. Либо использовать плавкие элементы с номиналом до 40 процентов выше требуемого. Только в этом случае деталь перегорит вовремя, прежде чем нагрев распространится по всей проводке и спровоцирует пожар.
Опытные механики не советуют устанавливать скрепки, жучки и другие устройства, которые самодельные и ненадежные. Они не только не предотвратят пожар, но и могут послужить причиной возгорания всего транспортного средства.
При замене нужно обращать внимание не на один контакт, а на целую контактную группу. Если блок изношен или разрушен, то необходимо заменить группу плавких элементов
Чтобы поменять контакт не потребуется покупать специальные инструменты. Опытные механики используют обычный пинцет для того, чтобы вынуть предохранитель из гнезда. По силе тока новичку тоже не удастся спутать детали. Так как каждый из них окрашен в свой цвет. Разумеется, устанавливать деталь нужно только одинакового цвета в одно гнездо.
Блоки закрыты пластмассовыми крышками. Снять и одеть их заново автовладельцу не составит труда.
Процедура замены:
- Открыть капот транспортного средства снять крышку с блока плавких устройств, которая находится рядом с радиатором.
- Или сесть на водительское сиденье или пассажира (в зависимости от расположения нужной детали) и дотянуться до решетки воздухообдува.
- Снять ее. Открыть блок с плавкими элементами.
- Пинцетом вынуть сгоревший, который нужно заменить.
- Вставить новый.
- Завести двигатель. Проверить работают ли устройства, за которые отвечает деталь.

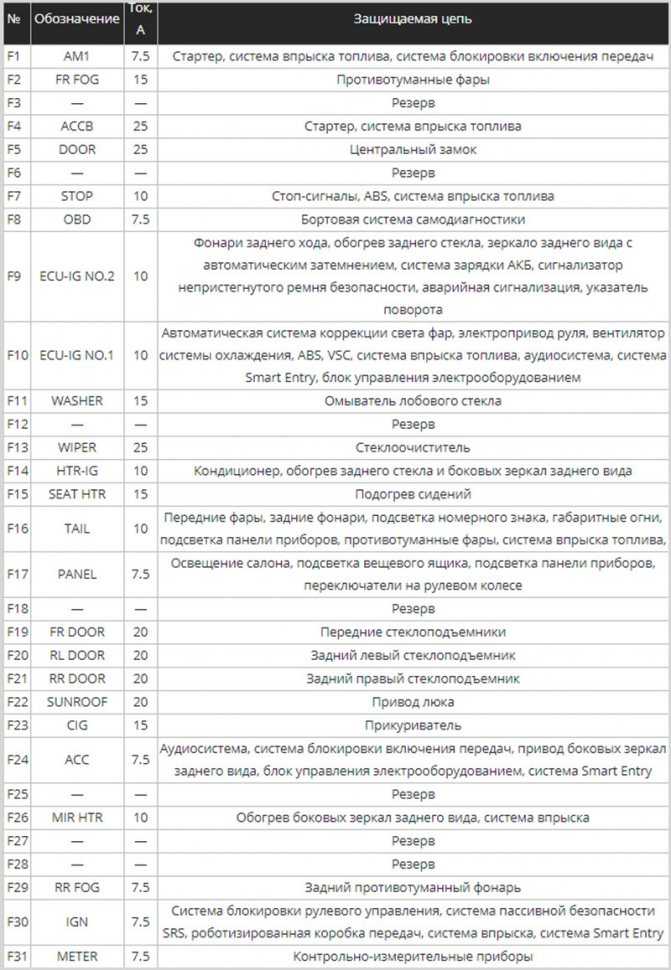

Назначение предохранителей в салоне
|
№ пред-ля |
Название |
Номинал А (ампер) |
Назначение |
| F1 | AM1 | 7.5 | Система запуска, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, предохранители: «CIG», «ACC» |
| F2 | FR FOG | 15 | Передние противотуманные фары |
| F3 | |||
| F4 | ACC-B | 25 | Предохранители: «CIG», «ACC» |
| F5 | DOOR | 25 | Центральный замок |
| F6 | |||
| F7 | STOP | 10 | Лампы стоп-сигнала, дополнительный стоп-сигнал, блок управления коробкой передач, блок управления электрооборудованием кузова, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, VSC, ABS |
| F8 | OBD | 7.5 | Диагностический разъём |
| F9 | ECU-IG NO.2 | 10 | Лампы заднего хода, указатели поворота, аварийная сигнализация, внутреннее зеркало с автоматическим затемнением, монитор, люк, обогрев заднего стекла, кондиционер, индикатор ремня безопасности переднего пассажира, система старт-стоп, система помощи при парковке, система зарядки (возбуждение генератора) |
| F10 | ECU-IG NO.1 | 10 | На авто без системы старт-стоп: Автоматический корректор фар, ABS, VSC, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, интеллектуальная система входа и запуска, блок управления электрооборудованием кузова, электроусилитель рулевого управления, вентилятор системы охлаждения(s), блокировка селектора коробки передач, датчик дождя, аудио система, навигация, очистители фар, |
| F11 | WASHER | 15 | Насос омывателя лобового стекла |
| F12 | |||
| F13 | WIPER | 25 | Электродвигатель стеклоочистителя, датчик дождя |
| F14 | HTR-IG | 10 | Кондиционер (климат-контроль), обогрев заднего стекла, вспомогательный отопитель |
| F15 | SEAT HTR | 15 | Подогрев сидений |
| F16 | METER | 7.5 | Комбинация приборов, система старт-стоп |
| F17 | IGN | 7.5 | Блокировка руля, подушки безопасности, блок управления коробкой передач, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, интеллектуальная система входа и запуска, система старт-стоп |
| F18 | RR FOG | 7.5 | Задний противотуманный свет |
| F19 | |||
| F20 | |||
| F21 | MIR HTR | 10 | Обогрев зеркал, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| F22 | |||
| F23 | ACC | 7.5 | Зеркала с электроприводом, аудио система, навигация, блокировка селектора коробки передач, блок управления электрооборудованием кузова, интеллектуальная система входа и запуска, система старт-стоп |
| F24 | CIG | 15 | Прикуриватель |
| F25 | SUNROOF | 20 | Люк |
| F26 | RR DOOR | 20 | Электрический стеклоподъёмник задней правой двери |
| F27 | RL DOOR | 20 | Электрический стеклоподъёмник задней левой двери |
| F28 | FR DOOR | 20 | Электрический стеклоподъёмники передней правой двери |
| F29 | ECU-IG NO.1 | 10 | На авто с системой старт-стоп: Автоматический корректор фар, блок управления электрооборудованием кузова, электроусилитель рулевого управления, вентилятор системы охлаждения, блокировка селектора коробки передач, датчик дождя, ABS, VSC, аудио система, навигация, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, очистители фар, интеллектуальная система входа и запуска, система старт-стоп |
| F30 | PANEL | 7.5 | Переключатель освещения, подсветка панели приборов, освещение перчаточного ящика, переключатели на руле, блок управления электрооборудованием кузова |
| F31 | TAIL | 10 | Габаритный свет, освещение номерного знака, задний противотуманный свет, передний противотуманный свет, корректор фар, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, подсветка панели приборов |
Блоки в салоне
Общий принцип коммутации цепей питания подобен всем прочим автомобилям – предохранители, защищающие схемы от перегрузок и коротких замыканий, а также реле, преобразующие управляющие сигналы в силовые, компактно группируются в несколько модулей.
Это упрощает как разводку цепей, так и поиск неисправностей.
Схема расположения
Блок салонных предохранителей находится под приборной панелью. Он закрыт крышкой с пластиковым фиксатором.
На внутренней стороне крышки имеется схема с кратким описанием конкретных предохранителей и их цепей, а также номинальным током каждого.

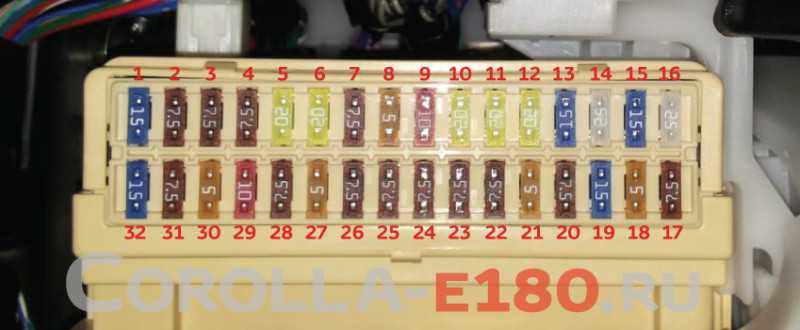

Расположение предохранителей
Предохранители ножевого типа в количестве 31 штуки размещены в два ряда с указанием номиналов и цветовой кодировкой. В зависимости от варианта исполнения автомобиля некоторые могут не использоваться, но присутствовать, являясь запасными.
Расшифровка предохранителей:

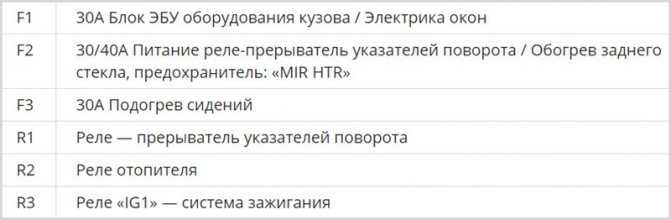

Более мощные приборы иной конструкции находятся под отдельной крышкой левее, их номиналы – 30 и 40 Ампер. Подогрев сидений применяется не на всех машинах.
Реле в салоне располагаются как в кластерах, так и отдельно. Реле зажигания (главное) стоит в блоке с мощными предохранителями слева под панелью, вместе с коммутаторами поворотов и отопителя.
Расположение верхнего блока предохранителей.
Расшифровка:

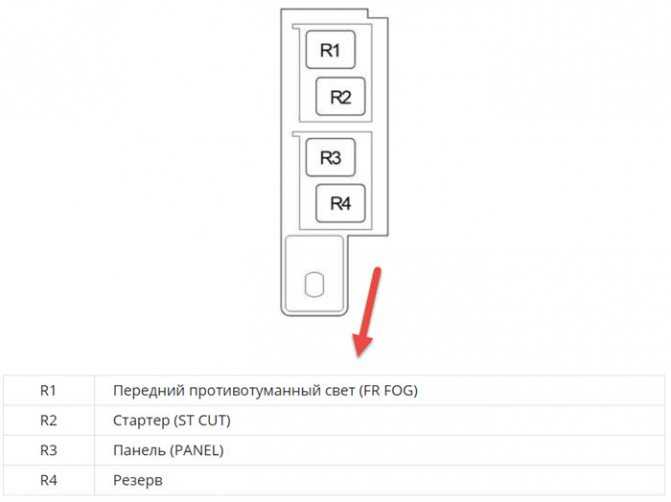

Блоки реле
Два дополнительных блока реле расположены под консолью. Отсюда управляются стартёр, противотуманный свет и вспомогательные цепи. Для доступа снимается панель консоли.
Первый блок.
Второй блок.
Отдельно устанавливаются реле стеклоочистителей и те, которые встроены в управляющие модули под передней панелью.
Расшифровка предохранителей в Королле
| № | А | Деловое свидание, встреча |
| 1 | 15 | Джек |
| 2 | 7,5 | Диагностическая система |
| 3 | 7,5 | Стоп-сигналы в задних фонарях, дополнительный стоп-сигнал, электронный блок управления электрооборудованием, система впрыска топлива, антиблокировочная тормозная система, селектор управления вариатором, система курсовой устойчивости, иммобилайзер, ассистент экстренного торможения |
| 4 | 7,5 | Задние противотуманные фары |
| 5 | ветры | Центральный замок, иммобилайзер |
| 6 | ветры | Лука |
| 7 | 7,5 | ПТФ |
| восемь | 5 | Замок зажигания |
| девять | 10 | Центральный замок, иммобилайзер, экономичная система вождения |
| 10 | ветры | Электрические стеклоподъемники передних дверей, электрические зеркала заднего вида |
| одиннадцать | ветры | Электрический стеклоподъемник правой задней двери |
| 12 | ветры | Стеклоподъемник левой задней двери |
| 13 | 15 | Омыватель лобового стекла |
| 14 | 25 | Дворники |
| 15 | 15 | Запасной предохранитель |
| 16 | 25 | Дворники |
| 17 | 7,5 | Воздушная подушка |
| 18 | 5 | Приборы, аудиосистема, антиблокировочная система, кондиционер, управление системой зарядки, контроль, система контроля устойчивости, система самодиагностики, фары, обогрев, система навигации, контроль крыши, зуммер, система пассивной безопасности, система запуска, пневматический контроль давления система |
| 19 | 15 | Передние сиденья с подогревом |
| ветры | 7,5 | Контроль скорости, иммобилайзер центрального замка |
| 21 год | 5 | Система курсовой устойчивости |
| 22 | 7,5 | Антиблокировочная тормозная система, Система автоматического переключения фар, Система бесключевого доступа, Система экстренного торможения, Электронная система распределения тормозного усилия, Ближний свет фар, Система стартовых огней, Электронный блок управления электрооборудованием кузова, иммобилайзер, ключ зажигания |
| 23 | 7,5 | Кондиционер, круиз-контроль, система управления двигателем, лобовое стекло с подогревом, зеркала заднего вида с подогревом, обогрев заднего стекла, система старт-стоп |
| 24 | 7,5 | Адаптивное освещение, аудиосистема, автоматически складывающиеся зеркала заднего вида, круиз-контроль, система двигателя, дальний свет, омыватели фар, навигационная система, система помощи при парковке, система счетчика шин, люк на крыше |
| 25 | 7,5 | Антиблокировочная тормозная система, адаптивное освещение, аудиосистема, система экстренного торможения, круиз-контроль, система контроля устойчивости, система управления двигателем, навигационная система, сигнальная лампа ремня безопасности водителя, система уличного освещения |
| 26 год | 7,5 | Антиблокировочная тормозная система, адаптивное освещение, система экстренного торможения, система контроля заряда аккумулятора, вентилятор радиатора, стоп-сигналы, система распределения тормозов |
| 27 | 5 | Дворники |
| 28 год | 7,5 | Подсветка комбинации приборов |
| 29 | 10 | Противотуманные фары, задние противотуманные фонари, габаритные огни в задних фонарях |
| тридцать | 5 | Селектор управления вариатором |
| 31 год | 7,5 | Антиблокировочная тормозная система, адаптивные фары, аудиосистема, автоматические фары, система экстренного торможения, генератор, комбинация приборов, система распределения стоп-старт, ближний свет фар, задние фонари, иммобилайзер ЭБУ кузова, система напоминания ключа зажигания, система напоминания о выключении фар , навигационная система, стояночный электропитание, розетка для подключения дополнительных потребителей электроэнергии, фары, сигнальная лампа непристегнутого ремня безопасности водителя, замок зажигания, система управления центральным замком |
| 32 | 15 | Прикуриватель, замок зажигания |
Блоки в салоне
Общее расположение
p, blockquote 6,0,0,0,0 —>
- 4 — реле управления замками дверей
- 5 — блок реле и предохранителей №4
- 6 — блок предохранителей №1
- 7 — блок реле
Блок предохранителей и реле №1
На схеме обозначен как 6 и 7 и находится под панелью приборов на левой стойке в её нижней дальней части.
Закрыт защитной крышкой, с обратной стороны которой будет Ваша актуальная схема.
Схема
Назначение предохранителей
Правый руль

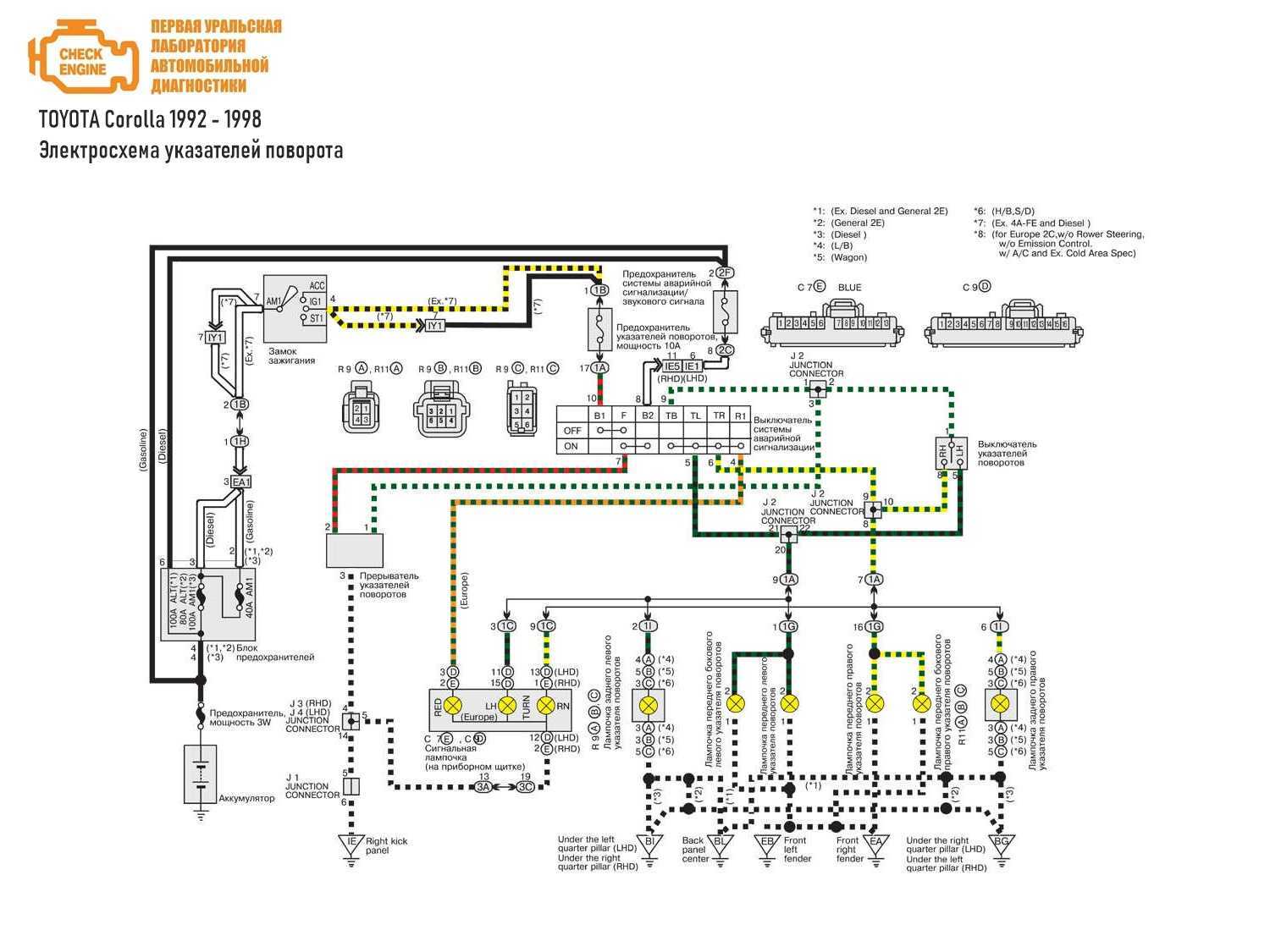

| 1 | 15А FOG — противотуманные фары |
| 2 | 10А IGN — зажигание |
| 3 | 15А STOP — стоп-сигналы |
| 4 | 30А DEFOG — обогреватель стекла |
| 5 | 20А CIG & RADIO — прикуриватель, магнитола, зеркала |
| 6 | 10А ECU-В — АБС, электро питание центрального замка |
| 7 | 10А TURN — указатели поворота |
| 8 | 10А GAUGE — приборы |
| 9 | 15А TAIL — габариты |
| 10 | 7,5А DEF-I/UP — повышение частоты вращения холостого хода при включении обогревателя стекла |
| 11 | 15А ECU-IG — электроника трансмиссии, АБС, замок системы управления (АКПП) |
| 12 | 20А WIPER — стеклоочистители |
Левый руль
| 1 | 15А FOG — противотуманные фары |
| 2 | 10А IGN — зажигание |
| 3 | 15А STOP — стоп-сигналы |
| 4 | 20А SEAT HTR — обогреватель сидений |
| 5 | 20А CIG & RADIO — прикуриватель, магнитола, зеркала |
| 6 | 10А ECU-В — АБС, электро питание центрального замка |
| 7 | 10А TURN — указатели поворота |
| 8 | 10А GAUGE — приборы |
| 9 | 10/15А TAIL — габариты |
| 10 | 7,5А DEF-I/UP — повышение частоты вращения холостого хода при включении обогревателя стекла |
| 11 | 15А ECU-IG — электроника трансмиссии, АБС, замок системы управления (АКПП) |
| 12 | 20А WIPER — стеклоочистители |
Обозначение реле
p, blockquote 16,0,0,0,0 —>
- a — POWER — стекло подъемники, люк и центральный замок
- b — FOG — противотуманные фары
- с — FLASHER — реле — прерыватель
- A — DEFOG — обогреватель стекла
- B — TAIL — габариты
p, blockquote 19,0,0,0,0 —>
- 40А HEATER — Отопитель
- 15А А/С — Кондиционер
- А — Реле отопителя
Немного об эксплуатации
Вот несколько советов по использованию источника питания. Чтобы прибор работал дольше, следуйте приведенным ниже инструкциям. Это несложно, к тому же поможет увеличить срок службы.
- Самодельные предохранители в блоке питания не устанавливаются. Регулярное использование таких элементов со временем может привести к коротким замыканиям, которые вам явно не нужны. Чтобы не пришлось создавать плавкий провод на дороге с помощью имеющихся инструментов, всегда носите с собой дополнительный комплект деталей.
- Если конкретная розетка поддерживает установку соединений с таким же обозначением, просто сделайте это. Установка деталей с неправильной классификацией может не только вызвать короткое замыкание, но и привести к выходу оборудования из строя. А замена самой магнитолы или ремонт обогревателя заднего стекла всегда будет дороже, чем установка детали с необходимой мощностью.
- Всегда содержите блок питания в чистоте. Если в щели попадет грязь, некоторые элементы могут работать некорректно. Кроме того, устройство всегда должно быть сухим и обезвоженным. Если это произошло, необходимо срочно устранить причину появления воды в кормушке.
Назначение плавких элементов
Применяемые на Corolla 150 предохранители относятся к ножевому типу, в блоках встречаются элементы типа А (с прозрачным корпусом и S-образной перемычкой) и модели В/С (рассчитанные на повышенную нагрузку).
Детали оборудованы нитью из легкоплавкого металла, рассчитанной на номинальное значение силы тока. При подключении повышенной нагрузки (например, коротком замыкании) перемычка плавится, разрывая положительный контакт питания (отрицательные выводы источников тока и потребителей подключены к кузову автомобиля).
предохранители и реле под капотом Королла 150 и Аурис
| № | Обозначение | Ток, А | Защищаемая цепь |
|---|---|---|---|
| F1 | H-LP CLN | 30 | Омыватель фар |
| F2 | RDI FAN | 45 | Вентилятор системы охлаждения |
| F3 | ABS NO.3 | 30 | ABS и VSC |
| F4 | ABS NO.1 | 50 | ABS и VSC |
| F5 | HTR | 50 | Кондиционер |
| F6 | ECU-B2 | 10 | Роботизированная коробка передач, кондиционер, система Smart Entry |
| F7 | ECU-B | 10 | Контрольно-измерительные приборы, блок управления электрооборудованием, VSC, центральный замок, привод стеклоподъемников |
| F8 | RAD NO.1 | 15 | Аудиосистема |
| F9 | DOME | 10 | Освещение салона, освещение багажника, система Smart Entry |
| F10 | STRG LOCK | 20 | Система блокировки рулевого управления |
| F11 | AM2 | 30 | Система пуска двигателя, система Smart Entry, система впрыска |
| F12 | ETCS | 10 | Система управления дроссельной заслонкой |
| F13 | TURN-HAZ | 10 | Указатели поворота и аварийная сигнализация |
| F14 | ALT-S | 7.5 | Система зарядки АКБ |
| F15 | AM2 NO.2 | 7.5 | Блок управления электрооборудованием |
| F16 | H-LP MAIN | 50 | Головные фары |
| F17 | P/I | 50 | Система впрыска топлива |
| F18 | GLOW | 80 | Система предпускового подогрева двигателя (для дизелей) |
| F19 | EPS | 60 | Электроусилитель рулевого управления |
| F20 | ALT | 120 | Система зарядки АКБ |
| F21 | IG2 | 15 | Система впрыска топлива, система Smart Entry |
| F22 | HORN | 10 | Звуковой сигнал |
| F23 | EFI MAIN | 20 | Система впрыска топлива |
| F24 | — | — | Резерв |
| F25 | — | — | Резерв |
| F26 | — | — | Резерв |
| F27 | AMT | 50 | Роботизированная коробка передач |
| F28 | HTR SUB NO.3 | 30 | Кондиционер |
| F29 | HTR SUB NO.2 | 30 | Кондиционер |
| F30 | HTR SUB NO.1 | 30 | Кондиционер |
| F31 | H-LP LH LO | 10 | Правая фара (ближний свет) |
| F32 | H-LP RH LO | 10 | Левая фара (ближний свет) |
| F33 | H-LP LH HI | 10 | Правая фара (дальний свет) |
| F34 | H-LP RH HI | 10 | Левая фара (дальний свет) |
| F35 | EFI NO.1 | 10 | Система впрыска |
| F36 | EFI NO.2 | 10 | Система впрыска |
| F37 | IG2 NO.2 | 7.5 | Система пуска, система Smart Entry |
| № | Обозначение | Наименование |
|---|---|---|
| R1 | FR DEICER | Реле вентилятора система охлаждения |
| R2 | IGT/INJ | Реле переключателя света фар |
| R3 | AMT | Реле роботизированной коробки передач |
| R4 | H-LP | Реле фар |
*тип всех ламп в Королле 150
Предохранители для Тойота Королла: их блоки, где находятся
Все электрические цепи автомобиля защищены плавкими предохранителями, их ещё называют защитными устройствами или защитными вставками, а также автоматическими выключателями, которые установлены в два блока. Эти узлы устанавливают в разных местах автомобиля Тойота Королла.
При перегорании любой вставки требуется её замена. Произвести её можно самостоятельно, если Вы знаете, где находится узел с предохранителями, его номер, а также место установки вышедшего из строя.
Центральный блок находится под панелью приборов автомобиля. Он располагается на стенке. Его закрывают легко снимаемой декоративной панелью. Второй блок располагают в моторном отсеке. Для моделей Тойота, у которых установлен кондиционер, его расположение несколько иное, он находится рядом с аккумуляторной батареей.
Что свидетельствует о выходе из строя предохранителя
В автомобилях Тойота Королла предусмотрена защита электрооборудования от токов короткого замыкания. При возникновении неисправности в электрической цепи, особенно при коротком замыкании, ток защищаемой цепи возрастает многократно. Плавкий предохранитель перегорает, тем самым защищает провода от возгорания.
Все приборы защиты имеют на панели, где их устанавливают, свои обозначения. Они нужны для того, чтобы имелась возможность для их быстрого обнаружения, потом замены. Плавкие предохранители снабжены ножевидными контактами, легко вынимаются из своих гнёзд, легко заменяются. Замена их не требует наличия специального оборудования, а проводится вручную.
При отказе в работе какого-либо элемента электрической цепи или целого электронного устройства первым делом необходимо проверить защиту этого узла.
Сделать это просто, так как корпус предохранителей изготовлен из прозрачной пластмассы и если внимательно присмотреться, то можно визуально увидеть перегоревшую нить. Также для проверки можно использовать омметр или тестер. Бывают случаи, когда может начать плавиться корпус прибора.
О видах плавких вставок
Плавкие вставки, устанавливаемые на машинах Тойота Королла, бывают трёх видов. Условно их обозначают вид А, вид В, вид С.
Все они имеют разную конструкцию, поэтому неисправность каждого из них имеет свою особенность. Так у прибора вида А неисправность в виде перегоревшей нити можно увидеть только при снятом самом приборе.
Перегоревшую нить можно увидеть сбоку, между контактами, тем самым узнать, нужно её менять или нет.
Плавкие вставки вида В устроены несколько иначе. Состояние токопроводящей нити можно увидеть, а также проверить целостность, не вынимая её из гнезда. Это видно, если посмотреть на вставку сверху. То же самое можно сказать и о приборах вида С, они отличаются только видами плавких вставок.
Инструкция по замене предохранителей
Если при диагностике электрооборудования Тойоты Королла обнаружена перегоревшая защитная вставка, её необходимо заменить. Перед заменой необходимо отключить все потребители электрического тока и только после этого приступать к замене.
Специалисты для этих целей в своей работе используют различные пинцеты. С их помощью легко вынуть, потом вставить любой проверяемый прибор. В новых автомобилях Toyota пинцеты имеются под крышкой блока, который установлен под капотом. Блоки изготовлены таким образом, что пальцами не всегда удаётся выполнить данную операцию.
Устанавливать новый предохранитель необходимо только такой, какой указан в инструкции по эксплуатации Toyota Corolla. При установке с меньшим номинальным током, он при включении оборудования снова перегорит, а если с большим – возможен выход из строя электронного блока или возгорание проводки.
Автомобили Toyota Corolla E120-E130 имеют в цепях электрооборудования 5 узлов с защитными приборами и реле. Два блока расположены в салоне машины, а три в моторном отсеке.
