Предохранители и реле mazda 6 (gj1 / gl; 2013-2020)

Блок в салоне

Он находится на стойке около левой ноги водителя, за защитной крышкой.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

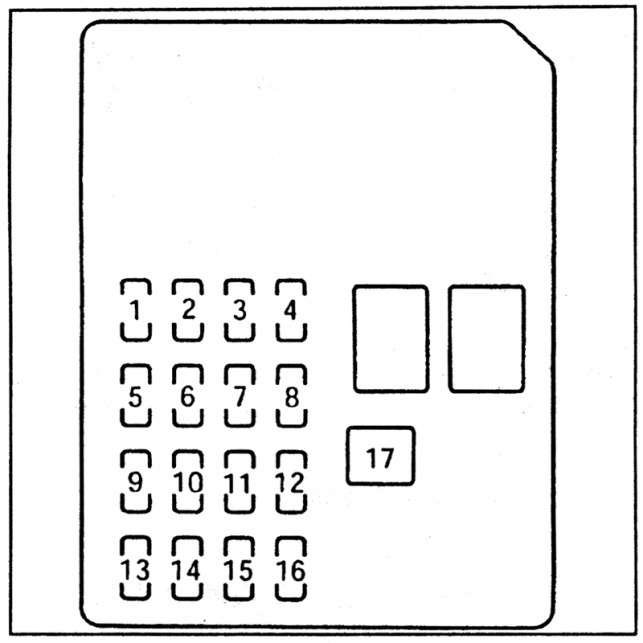

Схема

p, blockquote 6,0,1,0,0 —>

p, blockquote 7,0,0,0,0 —>

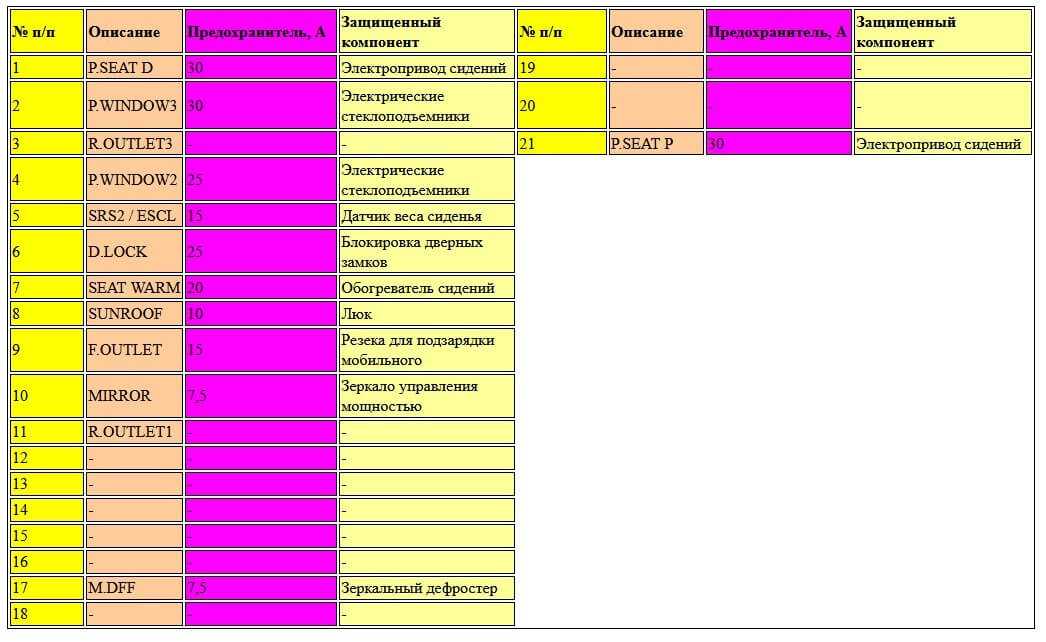

Описание

p, blockquote 8,0,0,0,0 —>

1	30А P.SEAT D – Электропривод регулировки сиденья (для некоторых вариантов исполнения)
2	30А P.WINDOW 3 – Электрические стеклоподъемники
3	15А R.OUTLET3 – Дополнительные электрические розетки
4	25А P.WINDOW 2 – Электрические стеклоподъемники
5	15А SRS2/ESCL – Замок рулевого вала
6	25А D.LOCK – Центральный электрический замок
7	20А SEAT WARM – Электро подогрев сидений (для некоторых вариантов исполнения)
8	10А SUNROOF – Вентиляционный люк в крыше (для некоторых вариантов исполнения)
9	15А F.OUTLET – Передние электрические розетки (прикуриватель)
10	7,5А MIRROR – Электрический привод регулировки зеркал заднего вида
11	15А R.OUTLET1 – Задние электрические розетки (для некоторых вариантов исполнения)
12	Резерв
13	Резерв
14	Резерв
15	Резерв
16	Резерв
17	7,5А M.DEF – Электрический подогрев наружных зеркал
18	20А R.SEAT W – Подогрев сидений
19	Резерв
20	7,5А AT IND – Индикатор трансмиссии
21	30А P.SEAT Р – Электрический привод регулировки сиденья

p, blockquote 9,0,0,0,0 —>

Замена предохранителей на Mazda 3

Подготовительный этап: запасные предохранители, ветошь, отвертка, дополнительное освещение.

Последовательность действий:

Автомобиль Mazda 3 устанавливаем на ровную площадку, фиксируем задние колеса противооткатными башмаками;
Открываем пассажирскую дверь, опускаем крышку вещевого ящика;
Отщелкиваем корпус вещевого ящика, извлекаем его из штатного места;
Отвинчиваем два винта, снимаем монтажный блок;
Пластиковым пинцетом поочередно извлекаем модули, проверяем на исправность.

Для ускорения процесса поиска «нужного» модуля воспользуемся схемой на тыльной стороне крышки. В помощь мастеру указаны порядковые номера, маркировки, распиновка.

В завершение, собираем конструкцию в обратной последовательности.

Чтобы заменить модули в монтажном блоке моторного отсека, необходимо:

Открыть капот, заглушить мотор;
В левой части, за АКБ отщелкнуть крышку корпуса монтажного блока;
Пинцетом извлечь предохранитель с нужным порядковым номером. При необходимости уточняем номер на тыльной стороне крышки;
Заменяем неисправный элемент новым;
Проверяем целостность реле – коммутатора, устанавливаем новое по мере необходимости.

Средний срок эксплуатации предохранителей отечественного производства 35 – 45 тыс. км. Импортные аналоги выхаживают на 7 – 10 тыс. дольше.

Где на Мазде 6 находятся блоки предохранителей и реле

История производства среднеразмерного японского автомобиля Mazda 6 началась в 2003 г. Сейчас выпускается 3-е поколение модели, впервые показанное на Московском международном автосалоне в 2012 г. С того же года машины в кузове седан методом крупноузловой сборки начали собирать на предприятии «Соллерс» во Владивостоке.

В 2015 г. состоялся рестайлинг, заключавшийся в обновлении оптики, замене рычага стояночного тормоза на кнопку, снабжении ТС светодиодными противотуманками.

Релейные переключатели и предохранители на Мазде 6 монтируются в установочных боксах. Найти их можно в салоне и под капотом автомобиля.

Под приборной доской

Поиск блока с плавкими вставками в салоне состоит из следующих действий:

Открыть дверь с водительской стороны.
Осмотреть область педалей.
Найти технологический люк рядом с порогом.

Чтобы демонтировать модуль, нужно:

Откинуть клеммы от аккумуляторной батареи.
Вскрыть крышку блока нажатием на замки.
Отсоединить 4 разъема.
Отвернуть гайку.
Вынуть модуль.

Сборку производят в обратной последовательности.

Расположение блока в салоне.

Под капотом авто

Порядок действий по поиску установочного бокса под капотом Мазды 6 таков:

Поднять и закрепить крышку переднего багажника.
Найти пластиковый короб по левому борту рядом с АКБ и бачком омывателя лобового стекла.
Нажать на фиксатор.
Снять крышку.

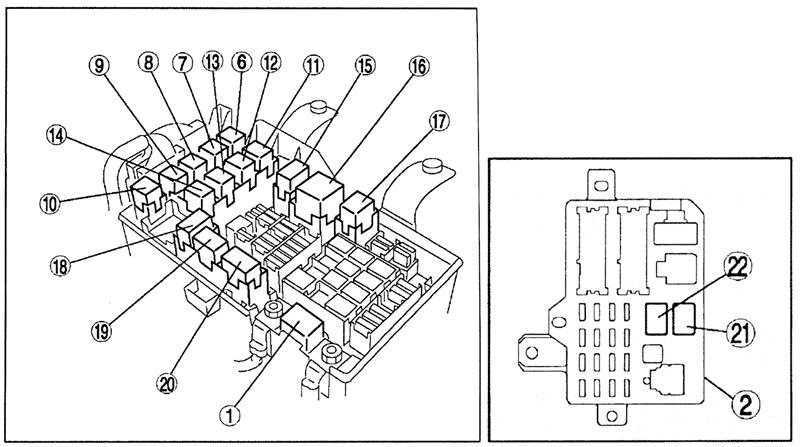

Расположение блока под капотом.

Чтобы вытащить модуль, надо поступить следующим образом:

С помощью диэлектрического пинцета вынуть главный предохранитель.
Отсоединить разъемы.
Отвернуть гайки вводных контактов.
Вывернуть крепежные болты.
Демонтировать плату.

Поставить ее на место можно, выполнив все операции в обратном порядке.

Блок в салоне

Блок предохранителей и реле в кабине Mazda 3 находится под перчаточным ящиком.

Для доступа снимите защитную крышку (1), поверните винты (2), и установка опустится.

Заблокировать доступ

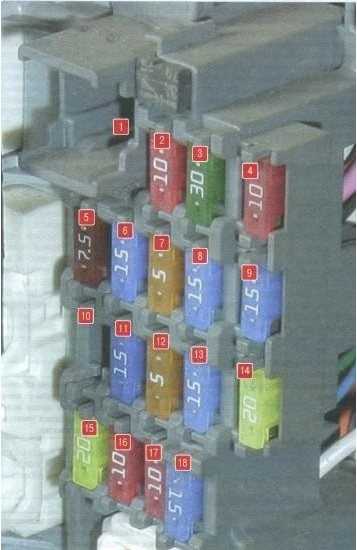

Фото — пример

Схема

Описание предохранителей

F37	15А D / LOCK 2 — Система двойного запирания для замков
F38	10А STOP LAMP / SOUNDER — Предохранитель стоп-сигнала, звуковой сигнал
F39	10А HEAD HIGH L — Фара дальнего света (левая)
F40	10А HEAD HIGH R — Дальний свет (правый)
F41	Бронировать
F42	Бронировать
F43	15А SIGAR — Прикуриватель
F44	7,5А РАДИО — Аудиосистема
F45	MIRROR 10A — Предохранитель электропривода регулировки зеркал заднего вида
F46	7.5A TAILR — Задний габаритный фонарь (правый), передний габаритный фонарь (правый), освещение номерного знака
F47	10A OBD — Защита различных электрических цепей
F48	Бронировать
F49	20А TR — LOCK — Трансмиссия
F50	блок питания микрокомпьютера, фары, указатели поворота и аварийные огни
F51	фары, указатели поворота и аварийные огни, обогрев заднего стекла
F52	ОТКРЫТИЕ КРЫШИ 20А — Вентиляционный люк в крыше
F53	20А WASHER — Очиститель и омыватель ветрового стекла
F54	Бронировать
F55	30A P / WIND R — Выключатель стеклоподъемника (правый)
F56	30А P / WIND L — переключатель стеклоподъемника (левый)
F57	ТРЕВОГА 7.5A — Охранная сигнализация
F58	7.5A M / DEF — Зеркала заднего вида с электроподогревом
F59	Бронировать
F60	15А HEAD LOW R — Фара ближнего света (правая), регулировка угла наклона фар
F61	15А HEAD LOW L — Фара ближнего света (левая)
F62	Бронировать
F63	Бронировать
F64	Бронировать
F65	10A SAS — Система подушек безопасности
F66	METER 10A — Противоугонная панель (иммобилайзер)
F67	IGNITION 20A — антиблокировочная система (ABS), противоскользящая система (DSC), EHPAS
F68	20А WIPER — Очиститель и омыватель лобового стекла
F69	ДВИГАТЕЛЬ 20А — Для защиты различных электрических цепей
F70	10А IGSIG — Предохранитель автоматического выключателя стеклоочистителя
F71	Бронировать
F72	Бронировать
F73	Бронировать
F74	20А SEAT WARM — Сиденья с подогревом
F75	25А D / LOCK 1 — Электрозамок централизованный
F76	10А АС — Кондиционер, блок управления отоплением
F77	30А P / WIND L — переключатель стеклоподъемника (левый)
F78	30A P / WIND R — Выключатель стеклоподъемника (правый)
F79	10A REVERSE — Фары заднего хода
F80	OPENING ROOF 7.5А — Вентиляционный люк в крыше
F81	7.5А TAIL — Задний фонарь (левый), передний габаритный фонарь (левый)
F82	7,5А ILLUMI — Предохранитель панели управления освещением
F83	Бронировать
F84	Бронировать
F85	Бронировать
F86	Бронировать

Замена предохранителей на Mazda 6

Подготовительный этап: инструменты не понадобятся, так как нет необходимости что-то отвинчивать.

Mazda 6 устанавливаем на площадку, блокируем задние колеса противооткатными башмаками, выжимаем стояночный тормоз;
Чтобы заменить модули в салоне необходимо открыть переднюю пассажирскую дверь. С правой стороны центрального канала расположен технологический люк;
Аккуратно открываем его, смотрим на схему расположение модулей. Извлекаем предохранитель по порядковому номеру. Схема расположения указана с тыльной стороны крышки;
Сверяем показатель силы тока (ампераж) с данными, указанными в руководстве по эксплуатации.

Водителю на заметку. Недопустимо устанавливать предохранители с большей или меньшей силой тока. В обоих случаях это приведет к выходу из строя оборудования, которое закреплено за модулем.

Если необходимо заменить монтажный блок в салоне целиком, то потребуется отвертка с крестообразным наконечником. Отвинчиваем два винта, отсоединяем контакты от платы, извлекаем ее со штатного места;
Проводим профилактику, заменяем изношенные элементы новыми, собираем конструкцию в обратной последовательности.

Алгоритм замены реле – коммутаторов в моторном отсеке автомобиля Мазда 6

Открываем капот, останавливаем двигатель, снимаем силовые клеммы с аккумуляторной батареи;
В правой части под капотом, ближе к жабо, расположен монтажный блок с силовыми реле;
Извлекаем неисправный элемент, предварительно сверив расположение по схеме, обозначенной на тыльной стороне пластиковой крышки.

Устанавливаем новые модули, закрываем крышку, проверяем исправность работы агрегатов, запускаем мотор.

Средний срок эксплуатации предохранителей 45 тыс. км.

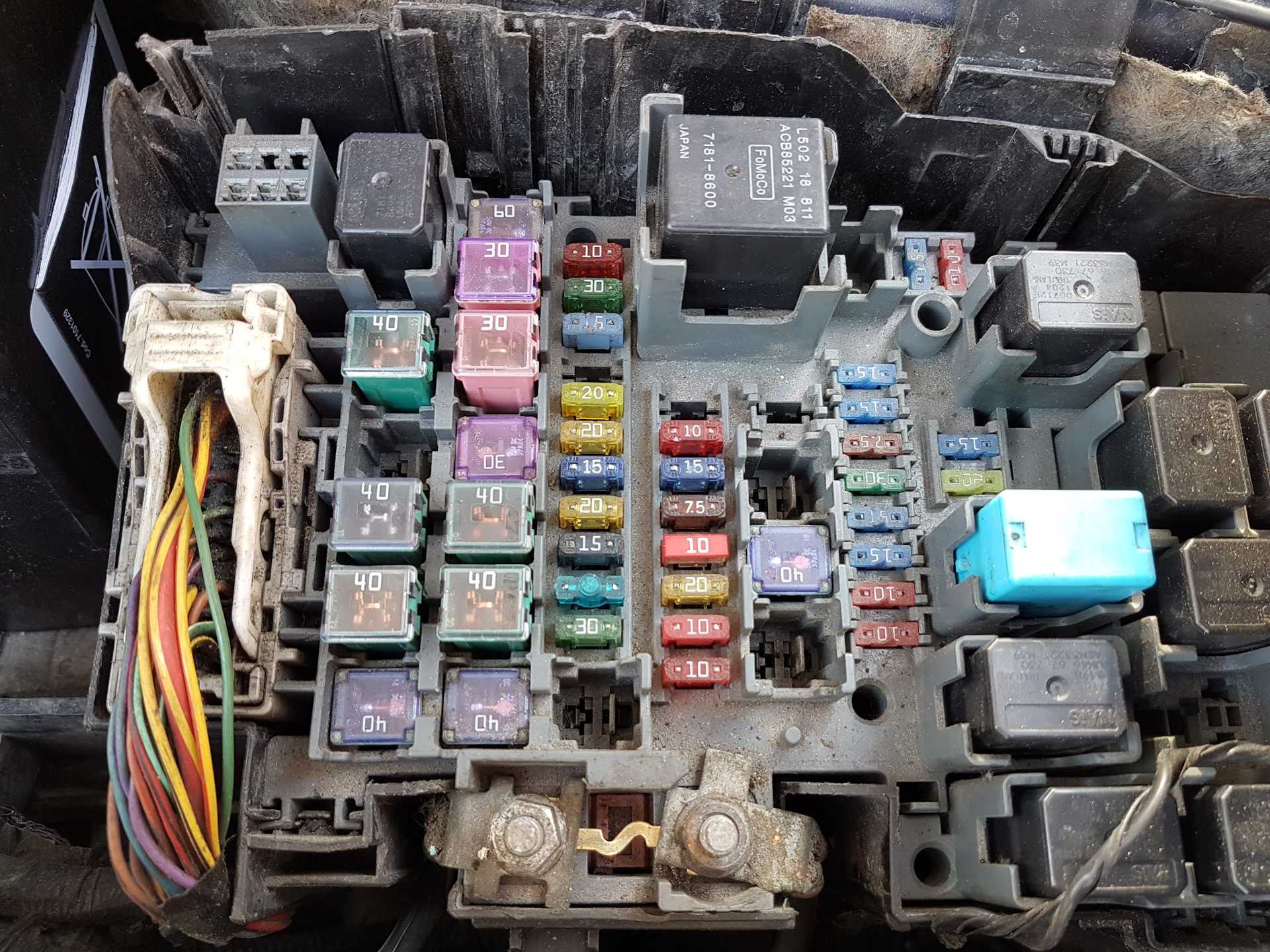

Блок предохранителей Mazda 6 GH под капотом

(ссылка на источник фото)

Он смонтирован слева возле аккумуляторной батареи. Блочок Mazda 6 GH закрыт защитным кожухом, который снимается после нажатия на фиксатор. В него входит релейная часть и предохранители.

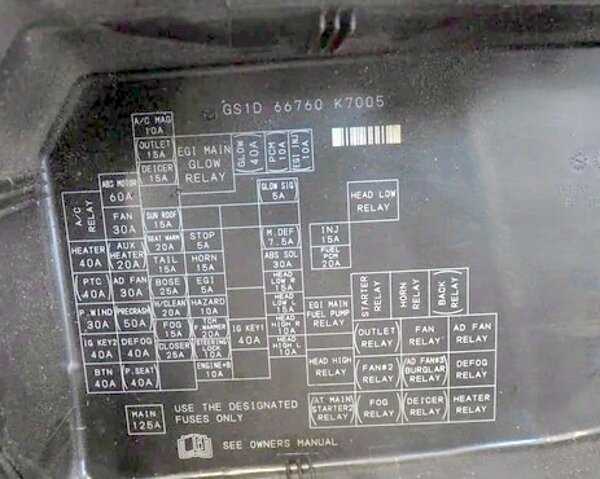

Схема плавких вставок

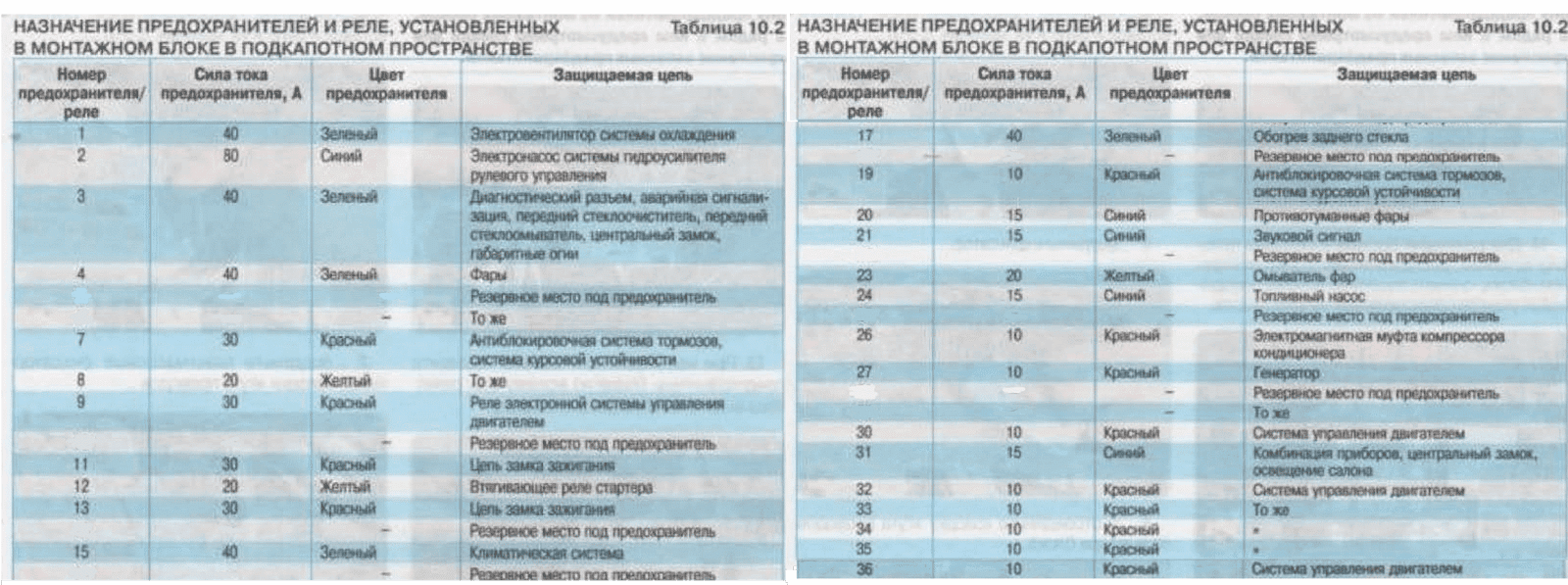

(ссылка на источник фото) Элементы монтажного блока Мазда 6 GH моторного отсека с плавкими вставками:

1 (HEATER) – отопительный комплекс (40А);
2 (PTC) – вспомогательная отопительная система (40А);
3 (P.WIND) – электрические подъемники стекол (30А);
4 (IGKEY2) – предохранитель программы запуска силового агрегата (40А);
5, 34 (BTN, IGKEY1) – защита электроцепи (40А);
6 (ABS MOTOR) – программа предотвращения блокировки колес при торможении (60А);
7, 9 (FAN, AD FAN) – охлаждающий вентилятор радиатора ДВС (30А);
8 (AUX HEATER) – автономный отопительный комплекс (20А);
10 (PRECRASH) – функция предупреждения аварийной ситуации (50А);
11 (DEFOG) – система подогрева стекла сзади (40А);
12 (P. SEAT) – электрический регулятор положения кресла (40А);
13 (A/C MAG) – кондиционер (10А);
14 (OUTLET) – предохранитель розетки Мазда 6 2 (15А);
15, 16, 24, 25, 30, 33, 35, 37 – не задействован;
17 (S. ROOF) – электрический подъемник люка крыши (15А);
18 (S. WARM) – подогревательный комплекс кресел (20А);
19 (TAIL) – управляющая система салонными электроприборами (15А);
20 (BOSE) – мультимедийного комплекса (25А);
21 (H/CLEAN) – предохранитель омывателя фар Мазда 6 GH (20А);
22 (FOG) – ПТФ (15А);
23 (CLOSER) – центральный замок (25А);
26 (STOP) – стоповые огни (5А);
27 (HORN) – цепь подачи предупредительного сигнала (15А);
28 (EGI) – ЭБУ ДВС Mazda 6 GH (5А);
29 (HAZARD) – поворотники, световое оповещение аварийной остановки (10А);
31 (S.LOCK) – блокиратор руля (10А);
32 (ENGINE+B) – ЭБУ ДВС Мазда 6 2 (10А);
36, 46 (GLOW SIG, GLOW) – свечи зажигания Mazda 6 GH;
38 (M. DEF) – подогревательный комплекс внешних зеркал (7,5А);
39 (ABS SOL) – стабилизационная и программа предотвращения блокировки колес при торможении (30А);
40, 41 (HEAD LOW R/L) – ближний свет правой и левой фар Мазда 6 2 (15А);
42, 43 (HEAD HIGH R/L) – дальний свет правой и левой фар (10А);
44, 48 (INJ, EGI INJ) – впрыск топлива (15, 10А);
45 (F. PCM) – насос подачи топлива (20А);
47 (PCM) – ЭБУ ДВС (10А).

Реле

(ссылка на источник фото) Релейная часть блочка в отсеке с двигателем внутреннего сгорания Mazda 6 2 поколения обеспечивает функционирование следующих элементов:

R1 (A/C) – нагнетатель кондиционера;
R2 (EGI MAIN GLOW) – основное реле;
R3, R11 (HEAD LOW/HIGH) – соответственно ближний и дальний свет Mazda 6 GH;
R4 (STARTER) – пусковое устройство Мазда 6 2;
R5 (HORN) – цепь подачи предупредительного сигнала;
R6 (BACK) – блок-фары сзади;
R7 (EGI MAIN FUIL PUMP) – насос подачи топлива;
R8 (OUTLET) – реле прикуривателя Мазда 6 GH;
R9, R10 (FAN, AD FAN) – первая скорость охлаждающего вентилятора ДВС;
R12, R13 (FAN 2, AD FAN 3) – вторая скорость охлаждающего вентилятора ДВС;
R14 (DEFOG) – подогревательный комплекс стекла сзади;
R15 (AT MAIN STARTER 2) – пусковое устройство;
R16 (FOG) – ПТФ Мазда 6 2 поколения спереди;
R17 (DEICER) – обогревательный комплекс лобового стекла;
R18 (HEATER) – отопительная система.
