Тойота спасио где находится предохранители

Блоки в салоне

Общее расположение

Схема

Описание

• 4 – реле управления замками дверей
• 5 – блок реле и предохранителей №4
• 6 – блок предохранителей №1
• 7 – блок реле

Блок предохранителей и реле №1

На схеме обозначен как 6 и 7 и находится под панелью приборов на левой стойке в её нижней дальней части.

Закрыт защитной крышкой, с обратной стороны которой будет Ваша актуальная схема.

Пример блока

Схема

Назначение предохранителей

Правый руль

1	15А FOG – противотуманные фары
2	10А IGN – зажигание
3	15А STOP – стоп-сигналы
4	30А DEFOG – обогреватель стекла
5	20А CIG & RADIO  – прикуриватель, магнитола, зеркала
6	10А ECU-В – АБС, электро пита­ние центрального замка
7	10А TURN – указатели поворота
8	10А GAUGE  – приборы
9	15А TAIL – габариты
10	7,5А DEF-I/UP  – повышение частоты вращения холостого хода при включении обог­ревателя стекла
11	15А ECU-IG – электроника трансмиссии, АБС, замок системы управления (АКПП)
12	20А WIPER – стеклоочистители

Левый руль

1	15А FOG – противотуманные фары
2	10А IGN – зажигание
3	15А STOP – стоп-сигналы
4	20А SEAT HTR – обогреватель сидений
5	20А CIG & RADIO  – прикуриватель, магнитола, зеркала
6	10А ECU-В – АБС, электро пита­ние центрального замка
7	10А TURN – указатели поворота
8	10А GAUGE  – приборы
9	10/15А TAIL – габариты
10	7,5А DEF-I/UP  – повышение частоты вращения холостого хода при включении обог­ревателя стекла
11	15А ECU-IG – электроника трансмиссии, АБС, замок системы управления (АКПП)
12	20А WIPER – стеклоочистители

Обозначение реле

• a – POWER – стекло подъемники, люк и центральный замок
• b – FOG – противотуманные фары
• с – FLASHER – реле – прерыватель
• A – DEFOG – обогреватель стекла
• B – TAIL – габариты

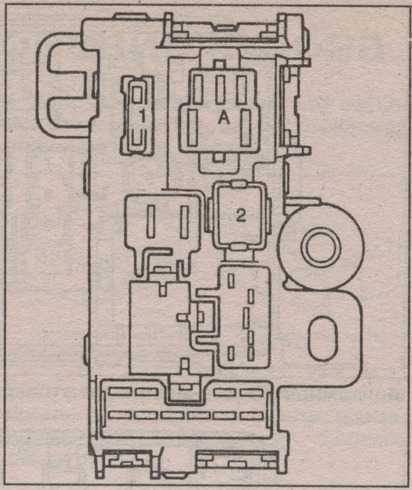

Схема

Описание

1. 40А HEATER – Отопитель
2. 15А А/С – Кондиционер
3. А – Реле отопителя

Расположение блоков управления Мазда 5

Описание

1 Блок управления кондиционером (в панели управления отопителем) 2 Датчиков немного света (система кондиционирования) 3 Резистор электродвигателя вентилятора отопителя/ кондиционера (автоматическое управление температурой) — пространство для ног пассажира 4 Рези тор электродвигателя вентилятора отопителя/ кондиционера (ручное управление температурой) – пространство для ног водителя 5 Блок антенны, перед, (система «keyless entry») 6 Блок антенны, в салоне (система «keyless entry») 7 Блок антенны, задний (система «keyless entry») 8 Блок антенны, задняя дверь (система «keyless entry») 9 Датчик удара (SRS), передний 10 Датчик изменения объема (противоугонная система), передний — с люком 11 Датчик изменения объема (противоугонная система), передний — без люка 12 Датчик изменения объема (противоугонная система), задний 13 Звуковой сигнал противоугонной системы- левая часть багажного отделения 14 Подавитель помех (аудиосистема) — левая часть багажного отделения 15 Аккумуляторная батарея 16 Блок управления сигналом системы центрального замка 17 Диагностический разъем (DLC) 18 Блок управления электро оборудованием левой задней двери — левая часть багажного отделения 19 Блок управления электро оборудованием правой задней двери — правая часть багажного отделения 20 Блок управления электроприводом стекло подъемника (в переключателе на двери водителя) 21 Блок управления электро двигателем вентилятора системы охлаждения 22 Блок предохранителей /реле, моторный отсек 23 Блок предохранителей /реле приборная панель 24 Блок управления ксеноновыми фарами, левый 25 Блок управления ксеноновыми фарами, правый 26 Насос омывателя фар 27 Звуковой сигнал (верхний) 28 Звуковой сигнал (нижний) 29 Блок управления иммобилайзером — в комбинации приборов 30 Кольцевая антенна иммобилайзера — возле замка зажигания 31 Датчик температуры воздуха в салоне 32 Реле указателей поворота — в многофункциональном блоке управления 33 Блок управления комбинацией приборов (в приборной панели) 34 Блок управления системы keyless entry 35 датчик света 36 Многофункциональный блок управления- функции: Противоугонная система, центральный замок, лампы наружного освещения,указатели поворота/аварийная сигнализация, противотуманные фонари, очиститель/ омыватель заднего стекла, очиститель/ омыватель лобового стекла 37 Антенна навигационной системы — за приборной панелью 38 Блок управления навигационной системой 39 Датчик температуры окружающего воздуха 40 Блок управления усилителем рулевого управления — в насосе усилителя рулевого управления 41 Электродвигатель насоса омывателя заднего стекла 42 Дополнительный предохранитель (бензин — 250А /Дизель — 450А) — распределение питания (системы зарядки и запуска) 43 Боковой датчик удара, передний левый — нижняя часть центральной стойки 44 Боковой датчик системы SRS, левый задний 45 Боковой датчик удара, передний правый — нижняя часть центральной стойки 46 Боковой датчик системы SRS, правый задний 47 Датчик положения рулевого колеса (система усилителя рулевого управления) — под рулевым колесом 48 Блок управления электроприводом люка 49 Электронный блок управления SRS 50 Датчик высоты положения кузова (задний)- на подвеске 51 Электронный блок управления КПП(АКПП) — в электронном блоке управления двигателем (дизель) 52 Электронный блок управления КПП (АКПП) — в электронном блоке управления двигателем (бензин) 53 Датчик скорости автомобиля- электронный блок управления ABS 54 Синтезатор голоса (навигационная система) 55 Зуммер (система “keyless entry») — за накладкой колесной арки переднего левого колеса 56 Датчик низкого уровня жидкости в бачке омывателя лобового стекла 57 Электродвигатель насоса омывателя лобового стекла 58 Датчик дождя (очиститель лобового стекла)

Блоки в салоне

В салоне Тойота Королла имеются еще 3 блока реле, отвечающих за работу электрооборудования в автомобиле. Блок № 4 размещен слева от рулевой колонки под приборной панелью. Его основной составляющей являются предохранители, число которых в зависимости от модели может варьироваться от 16 до 35. Количество реле гораздо меньше: их всего четыре. Здесь находятся реле габаритов и зарядки, которые чаще всего подвергаются поломке. Последний, к слову, является интегрированным. Дело в том, что реле зарядки служит для подключения различных дополнительных элементов электрооборудования. Деталь, отвечающая за габариты, само собой, не ограничивается данным оборудованием. Дополнительно ее работа охватывает аварийки. Здесь же размещено и реле поворотов, которое отвечает за соответствующие световые сигналы. Кроме того, имеется и третья деталь. Это элемент, отвечающий за обогрев заднего стекла. Его работа непосредственно связана с реле дворников и предохранителями стеклоочистителя и стеклоомывателя, расположенными в том же блоке, так как это необходимо для эффективной системы очистки лобового стекла.

Следующий блок расположен на противоположной панели справа под бардачком. Найти его можно, сняв обшивку. Здесь размещены две очень важные детали: реле отопителя и ЭБУ. Первая из них отвечает за обогрев салона и связана с двумя имеющимися в блоке предохранителями.

И, наконец, последний блок находится симметрично предыдущему с левой стороны. Он содержит исключительно реле, которые отвечают за выключение бензонасоса и отопителя (дополнительное). Кроме того, под ними находится ГСР (главное силовое реле), которое связано с ЭБУ и отвечает за сбалансированное распределение мощности по различным системам автомобиля.

Блоки под капотом

Общее расположение

Расшифровка

p, blockquote 22,0,0,0,0 —>

1. блок реле и предохранителей №5-1 (Европа)
2. блок реле и предохранителей №2
3. блок реле и предохранителей №5-1, блок реле и предохранителей №5-2 (Европа)

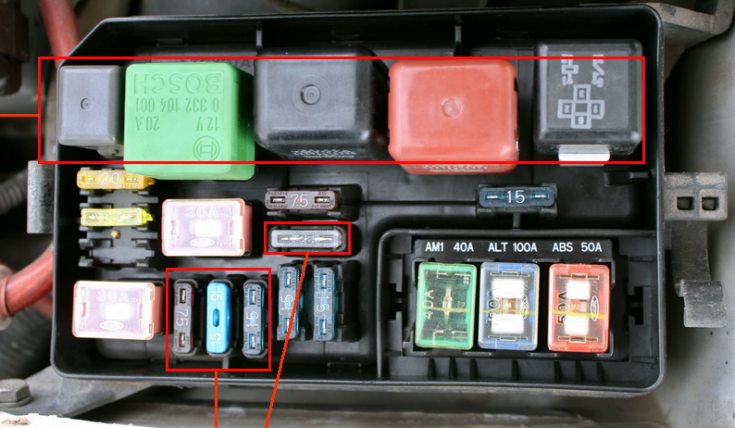

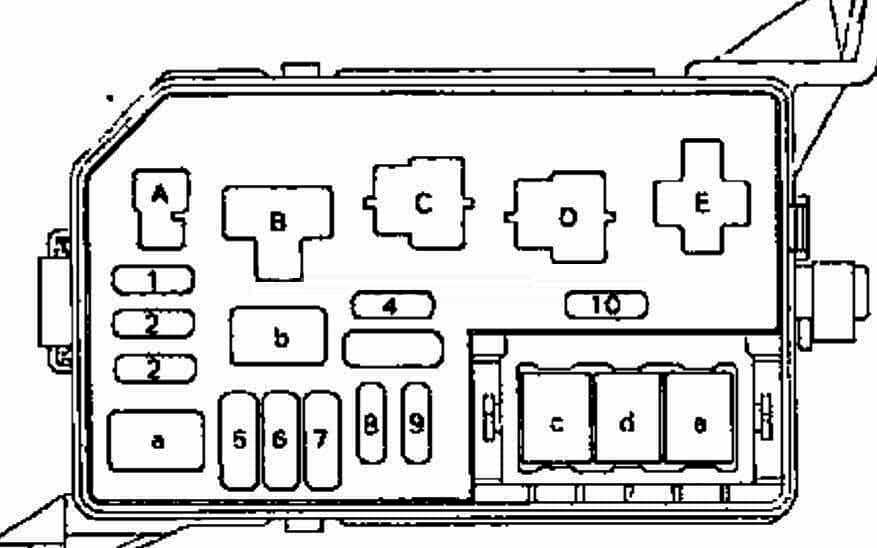

Блок реле и предохранителей №2

Находится с левой стороны рядом с аккумулятором.

Обозначение

p, blockquote 30,0,0,1,0 —>

а	30А АМ2 — цепь АМ2 замка зажигания (выводы IG2, ST2)
b	30А FAN — вентилятор радиатора
с	40А АМ1 — цепь вывода АМ1 замка зажигания (выводы ACC, IG1, ST1),80А GLOW (дизельные) — свечи
d	80/100А ALT (бензин) — зарядка АКБ, АМ1 (дизельные), АМ1 (2Е)
е	50А ABS — АБС
1	20А DOME — электропривод и освещение в салоне
2	20А HA7-HORN — аварийная сигнализация, звуковой сигнал
3	7,5А FAN-I/UP — повышение холостого хода
4	7,5А ALT-S — зарядка
5	7,5A Spare — запасной
6	15А Spare — запасной
7	20А Spare — запасной
8	15А HEAD (RH) — правые фары
9	15А HEAD (LH) — левые фары
10	15А EFI F-HTR — подача топлива
A	HORN — Реле сигнала
B	FAN — Реле вентилятора охлаждения
С	E/G-MAIN — Главное реле
D	HEAD — Реле фар
E	EFI — Реле двигателя

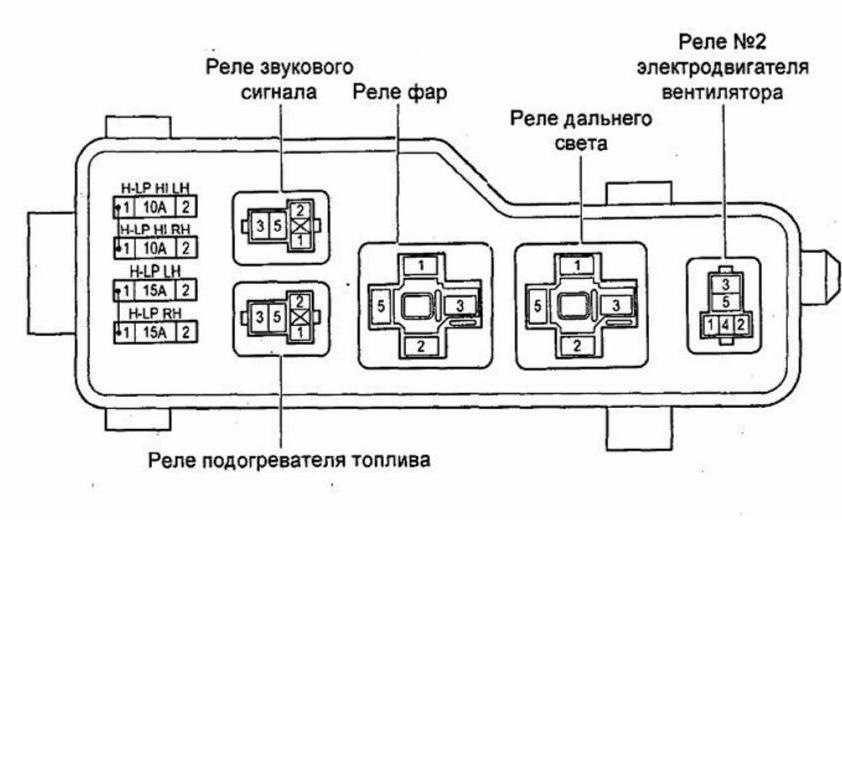

Блок реле и предохранителей №5

Правый руль

Схема с крышки блока

p, blockquote 33,0,0,0,0 —>

• 30A CDS — Вентилятор конденсатора
• AC MG — Реле муфты кондиционера
• AC FUN №3 — Реле вентилятора охлаждения 3
• AC FUN №2 — Реле вентилятора охлаждения 2

Левый руль

p, blockquote 36,0,0,0,0 —>

23	10A HEAD (LH-UPR) — Левая фара (дальний свет)
24	10A HEAD (LH-LWR) — Левая фара (ближний свет)
25	10A HEAD (RH-UPR) — Правая фара (дальний свет)
26	10A HEAD (RH-LWR) — Правая фара (ближний свет)
А	DIMMER — Реле переключателя света

У нас на канале мы так же подготовили видео материал по данной статье. Смотрите и подписывайтесь.

На этом всё. Если есть что добавить — пишите в комментарии.

Комментарии 6

Доброго времени суток. Помогите советом. При одновременном включении максимального количества электро приборов в автомобиле (обогрев заднего стекла, дворников передних и заднего, фар ближнего света, вентилятора печки, поворотников) отрубает питание с раззу на группу приборов (поворотники, подогрев стекла заднего, приборную панель, дворники, стеклоподемники, гидроусилитель руля). Самое поразительное что через несколько дней все начинает работать в один момент само по себе, как будто срабатывает какоето реле на отключение этих всех приборов при перегрузке. Куда копать ,что может отвечать за питание такого большого количества приборов, что их отрубает а потом через несколько дней опять возвращяет питание на все приборы. Проблема повторяется при задействовании максимального количества приборов. Помогите советом.

Автомобиль Toyota sprinter Marino 1992 года, двигатель 4afe (1.6литра) коробка автомат 4 ступка. Автомобиль на базе 100й короллы.

Добрый день, перестали работать поворотники, проблема думаю с предохранителей или реле, помогите разобраться

Искал почему не горят штатные Туманки и где реле туманок пол дня как на картинках, а оно на отдельной части которая крепится над блоком.

Здравствуйте, у меня Тойота Спринтер ае100 92 год, не работает дальний свет фар на обоих фарах, при включении происходит щелчок но результата нет, подскажите что делать. Заранее спасибо.

На холодную горят лампочки акаммулятор и температура масла АКПП,после прогрева и проезда 3-5км лампочки гаснут.в чем может быть проблема подскажите.

Добрый день. Не включаются все кроме сигнала и дальнего света. Где причина. Помогите определить.

Блоки в салоне

Общее расположение

Схема

Описание

• 4 — реле управления замками дверей
• 5 — блок реле и предохранителей №4
• 6 — блок предохранителей №1
• 7 — блок реле

Блок предохранителей и реле №1

На схеме обозначен как 6 и 7 и находится под панелью приборов на левой стойке в её нижней дальней части.

Закрыт защитной крышкой, с обратной стороны которой будет Ваша актуальная схема.

Пример блока

СхемаНазначение предохранителей

Правый руль

1	15А FOG — противотуманные фары
2	10А IGN — зажигание
3	15А STOP — стоп-сигналы
4	30А DEFOG — обогреватель стекла
5	20А CIG & RADIO — прикуриватель, магнитола, зеркала
6	10А ECU-В — АБС, электро пита­ние центрального замка
7	10А TURN — указатели поворота
8	10А GAUGE — приборы
9	15А TAIL — габариты
10	7,5А DEF-I/UP — повышение частоты вращения холостого хода при включении обог­ревателя стекла
11	15А ECU-IG — электроника трансмиссии, АБС, замок системы управления (АКПП)
12	20А WIPER — стеклоочистители

Левый руль

1	15А FOG — противотуманные фары
2	10А IGN — зажигание
3	15А STOP — стоп-сигналы
4	20А SEAT HTR — обогреватель сидений
5	20А CIG & RADIO — прикуриватель, магнитола, зеркала
6	10А ECU-В — АБС, электро пита­ние центрального замка
7	10А TURN — указатели поворота
8	10А GAUGE — приборы
9	10/15А TAIL — габариты
10	7,5А DEF-I/UP — повышение частоты вращения холостого хода при включении обог­ревателя стекла
11	15А ECU-IG — электроника трансмиссии, АБС, замок системы управления (АКПП)
12	20А WIPER — стеклоочистители

Обозначение реле

• a — POWER — стекло подъемники, люк и центральный замок
• b — FOG — противотуманные фары
• с — FLASHER — реле — прерыватель
• A — DEFOG — обогреватель стекла
• B — TAIL — габариты

Схема

Описание

1. 40А HEATER — Отопитель
2. 15А А/С — Кондиционер
3. А — Реле отопителя

Покупка, снятие и замена элементов

Естественно, электрооборудование автомобиля не может работать вечно, особенно если та или иная деталь используется слишком часто. Зная расположение всех необходимых блоков и реле в них, можно, в случае возникновения неисправностей, быстро снять и установить новую запчасть, а не ехать на СТО, теряя время и деньги

Перед тем как снимать деталь, важно иметь соответствующий инструмент. Во-первых, это пассатижи

Ими следует извлекать нужное реле. Во-вторых, это тряпочка и кисточка. Они необходимы для очистки гнезда от остатков окислительных процессов, если таковые имели место. И, само собой, нужно иметь сменный комплект соответствующих деталей.

Стоит всегда помнить, что для каждой модели нужно брать свой набор реле. Купить их можно в любом магазине запчастей для Toyota. Стоят детали в целом немного. Самым дорогим является втягивающее реле стартера для Королла 120–180 моделей, поскольку оно является наиболее сложным в технологическом плане. Довольно сложно найти запчасти на автомобили серии АЕ 100 и АЕ 101, а также версии старше 1992 года, поскольку спрос на них гораздо меньше. Некоторые детали от Короллы 150 подходят для моделей 120 и 180, однако их совместимость лучше всего уточнять у продавца или производителя.

Сам процесс замены занимает совсем немного времени. Самым длительным этапом является разбор блока, поскольку, например, в случае его расположения в салоне приходится снимать обшивку.

Стоять реле могут как в совмещенных блоках вместе с предохранителями, так и обособленно. В первом случае опять-таки нужно аккуратно разобрать деталь, чтобы при демонтаже не были задеты предохранители, которые достаточно хрупки. Отсоединить реле нужно с помощью пассатижей или специального пинцета, после чего необходимо зачистить гнездо кисточкой и протереть всю панель сухой тряпкой. На этом процесс замены заканчивается.

Блоки в салоне

Схема расположения

Общая схема расположения блоков в салоне Королла 150

Описание

1. Блок управления кондиционером
2. Блок предохранителей / Блок управления электрооборудованием кузова
3. LHD: Блок управления корректором фар
4. Блок управления блокировкой руля
5. Блок управления усилителем рулевого управления
6. Усилитель транспондера ключа
7. Блок реле №1
8. Блок реле №2
9. Распределительный блок
10. Распределительный блок
11. Реле стеклоочистителя
12. LHD: Блок управления коробкой передач (Multi-mode)
13. Блок управления двигателем и коробкой передач
14. Блок управления системой старт-стоп
15. Блок управления интерфейсом мультимедиа
16. LHD: Блок управления блокировкой селектора коробки передач
17. Блок управления подушками безопасности
18. RHD: Реле указателей поворота

Блок предохранителей

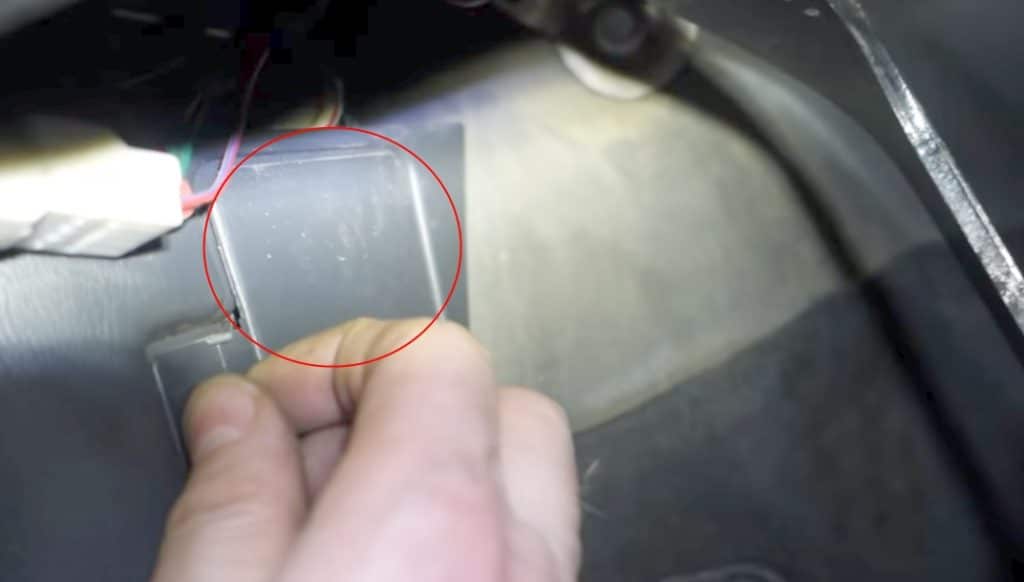

Он находится в салоне под панелью с левой стороны.

Для доступа надо нажать на фиксатор крышки.

Пример назначения с крышки

Фото – схема

Описание

1	7,5А AM1 – Система запуска, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, предохранители: “CIG”, “ACC”
2	15А FR FOG – Передний противотуманный свет
3	–
4	25А ACC-B – Предохранители: “CIG”, “ACC”
5	25А DOOR – Центральный замок
6	–
7	10А STOP – Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, VSC, блок управления электрооборудованием кузова, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, блок управления коробкой передач
8	7,5A OBD – Диагностический разъем
9	10A ECU-IG NO.2 – Лампы заднего хода, система зарядки, внутреннее зеркало с автоматическим затемнением, монитор, люк, обогрев заднего стекла, кондиционер, указатели поворота, аварийная сигнализация, индикатор ремня безопасности переднего пассажира, система старт-стоп, система помощи при парковке
10	10A ECU-IG NO.1 – без системы старт-стоп: Автоматический корректор фар, блок управления электрооборудованием кузова, электро усилитель рулевого управления, вентилятор системы охлаждения(s), блокировка селектора коробки передач, датчик дождя, ABS, VSC, аудио система, навигация, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, очистители фар, интеллектуальная система входа и запуска
11	15A WASHER – Омыватель стекла
12	–
13	25A WIPER – Стеклоочиститель, датчик дождя
14	10A HTR-IG – Кондиционер, обогрев заднего стекла, вспомогательный отопитель
15	15A SEAT HTR – Подогрев сидений
16	10A TAIL – Габаритный свет, освещение номерного знака, задний противотуманный свет, передний противотуманный свет, корректор фар, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива, подсветка панели приборов
17	7,5A PANEL – Переключатель освещения, подсветка панели приборов, освещение перчаточного ящика, переключатели на руле, блок управления электрооборудованием кузова
18	10A ECU-IG NO.1 – с системой старт-стоп: Автоматический корректор фар, блок управления электрооборудованием кузова, электро усилитель рулевого управления, вентилятор системы охлаждения, блокировка селектора коробки передач, датчик дождя, ABS, VSC, аудио система, навигация, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива, очистители фар, интеллектуальная система входа и запуска, система старт-стоп
19	20A FR DOOR – Стекло подъёмники
20	20A RL DOOR – Стекло подъёмники
21	20A RR DOOR – Стекло подъёмники
22	20A SUNROOF – Люк
23	15А CIG – Прикуриватель
24	7,5A ACC – Зеркала с электроприводом, аудио система, навигация, блокировка селектора коробки передач, блок управления электрооборудованием кузова, интеллектуальная система входа и запуска, система старт-стоп
25
26	10A MIR HTR – Обогрев зеркал, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива
27
28
29	7,5A RR FOG – Задний противотуманный свет
30	7,5A IGN – Блокировка руля, подушки безопасности, блок управления коробкой передач, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, интеллектуальная система входа и запуска, система старт-стоп
31	7,5A METER – Комбинация приборов, система старт-стоп

Верхний отдел блока

Для доступа к нему надо убрать защиту панели для моделей с левым рулём.

Либо бардачок, для моделей с правым расположением руля.

Схема

Обозначение

Блок реле №1

Схема

Назначение

R1	Стартер (ST)
R2	Задний противотуманный свет (RR FOG)
R3	Вспомогательное реле (ACC)
R4	Вспомогательное реле (ACC CUT)

Схема

Расшифровка

R1	Передний противотуманный свет (FR FOG)
R2	Стартер (ST CUT)
R3	Панель (PANEL)
R4	Резерв

Блоки в моторном отсеке

Конечно, электрооборудования в автомобиле очень много, поэтому более конкретно стоит рассмотреть, где находится реле стартера, топливного насоса, зарядки, аварийных сигналов и электронный блок управления, поскольку они чаще всего становятся причинами неисправностей. Более того, эти детали целесообразно рассмотреть и потому, что они есть на всех автомобилях Corolla, в то время как ряд иных запчастей на некоторых моделях отсутствует.

Итак, начать стоит с блоков элементов, которых находятся под капотом. Первый блок расположен за левой фарой рядом с радиатором. На модели EE96 1992–1993 годов он размещен чуть ближе к центральной части автомобиля, однако найти его будет довольно просто, потому что закреплен он во всех случаях на кузове. В нем находятся реле деталей антиблокировочной системы. В частности, это электродвигатель насоса и электромагнитный клапан АБС. Неполадки возникают с ними довольно редко.

Следующий блок имеет гораздо более серьезные размеры. Она находится справа от двигателя на кузове ближе к верхней части моторного отсека. Стоит отметить, что на компактном минивэне Corolla Verso он расположен чуть ниже, и его легче спутать с третьим блоком, размещенном чуть ближе к фарам. В данной детали имеется, помимо прочих, втягивающее реле стартера. Оно обозначается кодами «A» и «ST», поэтому найти его не составит труда. Помимо этого, здесь находятся реле звукового сигнала, фар, двигателя (общепринятое обозначение – IG2), вентилятора охлаждения и системы впрыска топлива. Третий блок, как уже было сказано ранее, расположен чуть ниже второго. На Королле Версо он извлекается намного проще, поскольку соседний узел не мешает. В нем, однако, нет деталей, которые необходимо постоянно менять, поэтому останавливаться подробнее излишне.

Схема блоков предохранителей для Toyota Corolla 8 поколение (кузов E110) • DRIVER’S TALK

Основные места расположения блоков предохранителей и реле обозначено цифрами на рисунке из мануала.

Предохранители и реле расположенные в салоне

Основной блок предохранителей в салоне (на рис. № 6), находится ниже руля, ближе к двери (для моделей с левым рулем). Открываем панель, представляющую из себя пенал для мелочей и бумажек. Снимаем её, потянув вверх и на себя. Под ней находится блок предохранителей:

1. TURN (7.5A) — указатели поворотов и аварийная сигнализация
2. резерв
3. GAUGE (10A) — освещение, габариты, система кондиционирования, фонари заднего хода, система управления люком, стеклоподъемники, обогреватель заднего стекла
4. WIP (20A) — (wiper) стеклоочиститель и омыватель лобового стекла, и стекла задней двери
5. I-UP/M-HTR (10A) — система повышения частоты холостого хода / обогрев боковых зеркал
6. ECU-IG (10A) — система впрыска топлива
7. IGN (7.5A) — система зарядки аккумулятора, система впрыска топлива, система подушек безопасности (SRS)
8. STOP (15A) — стоп-сигналы, дополнительный стоп-сигнал
9. TAIL (15A) — задние габариты, измерительные приборы и датчики, часы, прикуриватель, аудиосистема, обогреватель заднего стекла, подсветка номерного знака, системы впрыска топлива, система кондиционирования, аварийная сигнализация, центральный замок
10. Резерв
11. Резерв
12. OBD (7.5A) — система диагностики OBD-2
13. ECU-B (7.5A) — система подушек безопасности, задние противотуманки
14. ST (5A) — система запуска
15. D/L (30A) — центральный замок
16. FOG (15A) — противотуманные фары
17. S-HTR (15A) — (Seat Heater) подогрев сидений
18. резерв
19. CIG (15A) — аудиосистема, часы, прикуриватель, электропривод боковых зеркал
20. DEF (40А) (серый) — обогреватель заднего стекла, предохранитель: DEF I-UP/M-HTR
21. Power (30А) (розовый) — электропривод стеклоподъемников, электропривод люка

Этот же блок с обратной стороны:

A — реле обогревателя заднего стекла B — реле габаритов C — интегрированное реле

1 — A/C (15A) — система кондиционирования, вентилятор 2 — HTR M (40A) — вентилятор отопителя A — реле отопителя

Блок предохранителей рядом с левой стойкой (на рис. № 2)

1. резерв
2. SPARE (5А, 7.5А, 15А) — запасные предохранители
3. SPARE (5А, 7.5А, 15А) — запасные предохранители
4. SPARE (5А, 7.5А, 15А) — запасные предохранители
5. MAIN (40A) — система запуска, передние фары предохранители: HEAD(RH) или HEAD(RH-UPR), HEAD(LH) или HEAD(LH-UPR)
6. DOME (15A) — аудиосистема, освещение салона, местная подсветка, освещение багажника, часы
7. HAZARD (10A) — указатели поворотов и аварийная сигнализация
8. AM2 (15A) — вторая цепь замка зажигания, система кондиционирования, плавкие вставки ST и IGN
9. резерв
10. HEAD(LH) или HEAD(LH-UPR) (10A) — левая фара
11. ALT-S (5А) — система зарядки (генератор)
12. HEAD(RH) или HEAD(RH-UPR) (10A) — правая фара
13. EFI или F-HTR (15A) — электронный блок управления двигателем
14. HORN (10A) — звуковой сигнал
15. FAN (30A) — вентиляторы
16. AM1 (50A) — первая цепь замка зажигания, предохранители: CIG, TURN, GAUGE, ECU-IG, WIP, S-HTR

FL ALT (100A) — главный предохранитель, предохранители: FAN, CDS, HTR, A/C FL ABS (50A) — предохранитель ABS, предохранители: AM1, POWER, D/L, TAIL, FOG, ECU-B, STOP, DEF, DEF I-UP/M-HTR

A — ST — реле стартера B — HEAD — реле фар C — EFI or F-HTR — реле системы впрыска D — ENGINE MAIN — реле двигателя E — FAN No 1 — реле вентилятора охлаждения F — HORN — реле звукового сигнала

Блок предохранителей рядом с аккумулятором (на рис. № 3)

1 — CDS (30A) — вентилятор конденсатора кондиционера A — A.C MG — реле электромагнитной муфты компрессора кондиционера B — A.C FAN No.3 — реле № 3 вентилятора радиатора C — A.C FAN No.2 — реле № 2 вентилятора радиатора
