Тойота исис

Блок в салоне

В салоне основной блок предохранителей и реле находится под панелью приборов со стороны пассажира за защитной крышкой.

Пример схемы с крышки блока

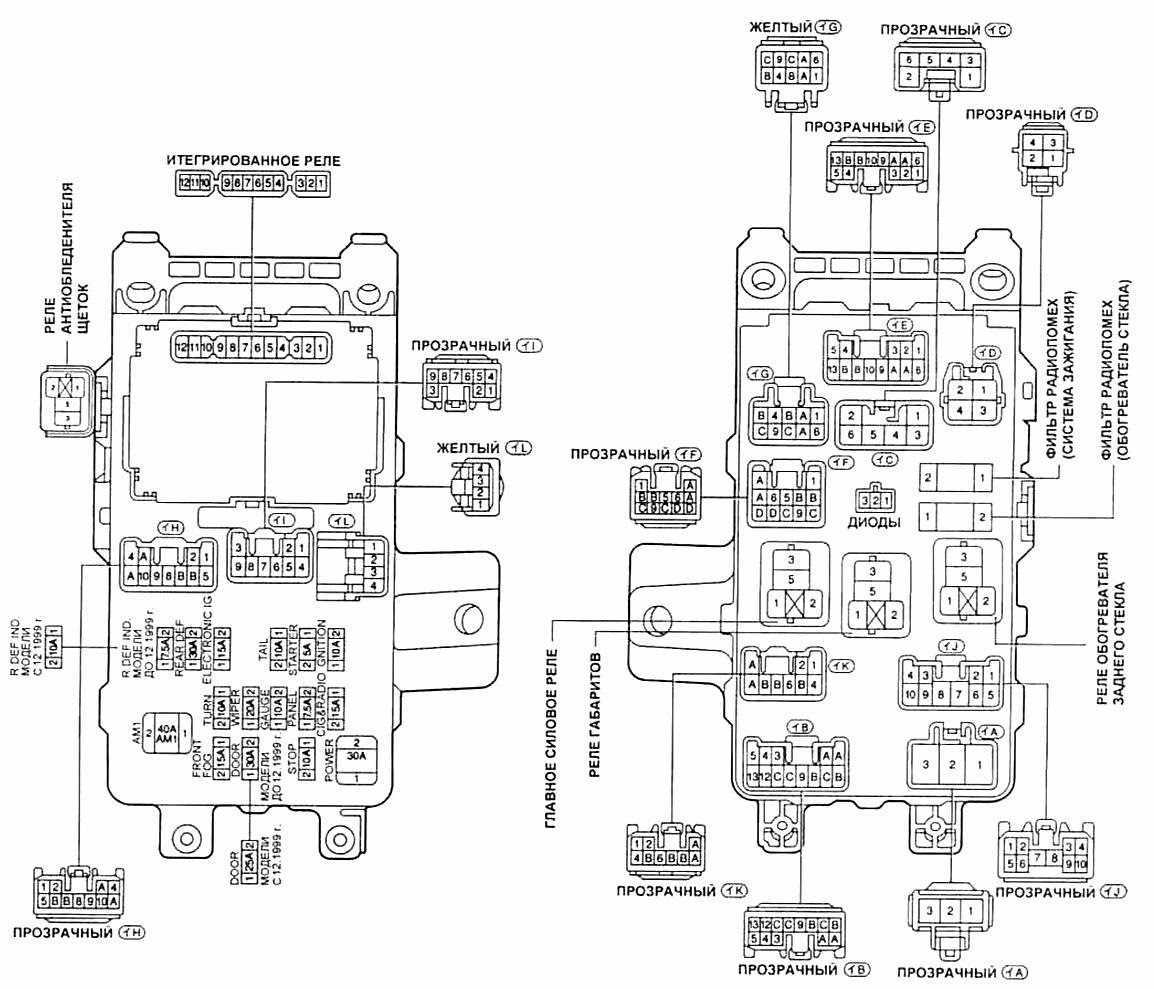

Схема

Описание

1	15A TAIL – Габариты, стояночные огни, подсветка номерного знака и комбинации приборов
2	20A FOG – Противотуманные фары
3	7,5A IGN – Система зарядки, система впрыска топлива
4	7,5A ST-A – Реле топливного насоса
5	20A ABS – Анти блокировочная система тормозов, стоп – сигналы
6	15A ACC SOCKET – Разъем электропитания
7	15A DEFOG – Обогреватель стекла задней двери
8	10A RR-HTR – Задний отопитель
9	10A FR-WIPER – Омыватель лобового стекла
10	7,5A ST – Электронный блок управления двигателем
11	30A FR-WIPER – Очиститель лобового стекла
12	10A GAUGE – Измерительные приборы и датчики
13	7,5A – ENGINE Система зарядки
14	7,5A – RADIO Акустическая система
15	15A CIG – Сигаретный прикуриватель, часы, система управления наружными зеркалами
16	10A TURN – Индикаторы указателей поворота
17	20A CURTAIN (BACK) – Электропривод иторок (задних)
18	20A CURTAIN (BACK) – Электропривод шторок (боковых)
19	15A ECU-IG – Антиблокировочная система тормозов
20	15A АС Система кондиционирования, холодильник/нагреватель
21	15A RR-WIPER Стеклоочиститель и омыватель стекла двери задка
22	30A POWER – Электропривод стеклоподъемников
23	20A FUEL HEATER – Подогреватель топлива

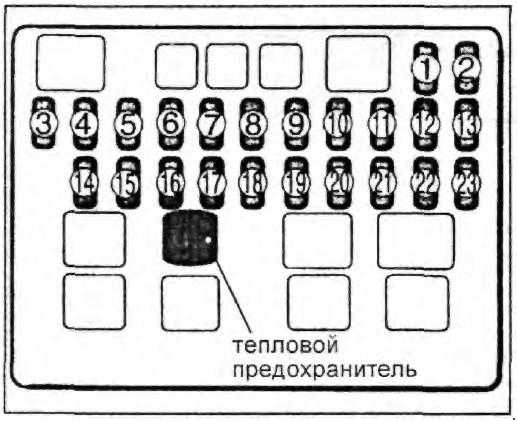

В блоке предохранителей есть тепловой предохранитель (отмечен чёрным), который предохраняет цепь электроприводов от перегрузки. В случае если он сработал, включите его следующим образом:

Lucida и Emina модели построенные на базе Toyota Estima. Это машины, при создании которой разработчики пошли навстречу потребителям, желавшим увидеть в авто пропорциональное соотношение длины и ширины. Кстати сказать, по комплектации они совершенны идентичны с оригиналом, различия прослеживаются только на уровне внешнего дизайна. В обеих моделях присутствует скользящая дверь, а в салонах может разместиться до 8 человек. В данном материале мы подробно разберем схемы предохранителей Тойота Эстима Люсида и Эмина 1-го поколения (XR10, XR20) 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 года выпуска.

Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранитель отвечающий за прикуриватель и бензонасос.

В моторном отсеке

Расположен около АКБ.

Общий вид блока.

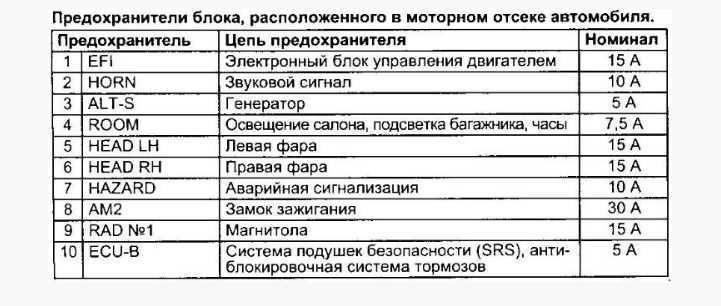

Схема
№	Описание	Ток, А
1	HAZ — HORN — Указатели поворота и аварийной сигнализации	15
2	EFI — Система впрыска топлива	15
3	RADIO 2 — Акустическая система	15
4	DOME — Внутреннее освещение, подсветка замка зажигания	7,5
5	HEAD LH — Левая фара	20
6	HEAD RH — Правая фара	20
7	AM2 — Замок зажигания	20
GLOW	Свечи	60

В салоне

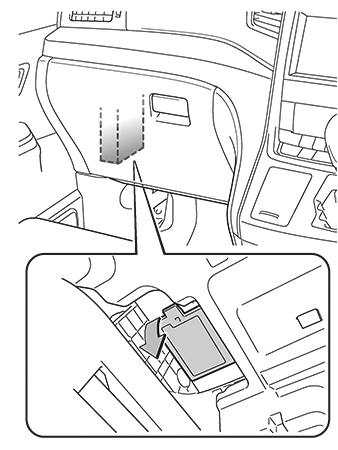

Расположен за бардачком со стороны пассажира.

Схема предохранителей в салонном блоке Toyota Estima (Lucida / Emina)
№	Описание	Ток, А
1	Габаритные лампы, стояночные огни, подсветка номерного знака и комбинации приборов	15
2	FOG — Противотуманные фары	20
3	IGN — Система зарядки, система впрыска топлива	7,5
4	ST-A — Реле бензонасоса	7,5
5	Анти блокировочная система тормозов ABS, стоп — сигналы	20
6	ACC SOCKET — Разъем электропитания	15
7	DEFOG — Обогреватель стекла задней двери	15
8	RR-HTR — Задний отопитель	10
9	FR-WIPER — Омыватель лобового стекла	10
10	ST — ЭБУ двигателем	7,5
11	FR-WIPER — Очиститель лобового стекла	30
12	GAUGE — Измерительные приборы и датчики	10
13	ENGINE — Система зарядки	7,5
14	RADIO — Акустическая система	7,5
15	CIG — Предохранитель прикуривателя Эстима (Люсида / Эмина), часы, система управления наружными зеркалами	15
16	TURN — Индикаторы указателей поворота	10
17	CURTAIN (BACK) — Электропривод шторок (задних)	20
18	CURTAIN (BACK) — Электропривод шторок (боковых)	20
19	ECU-IG — Антиблокировочная система тормозов	15
20	Система кондиционирования, холодильник/нагреватель	15
21	RR-WIPER — Стеклоочиститель и омыватель стекла двери задка	15
22	POWER — Электропривод стеклоподъемников	30
23	FUEL HEATER — Подогреватель топлива	20
Назначение реле в блоке

• Как проверить бензонасос на тойота рав 4



• Ауди пневма температура компрессора резко растет и падает



• Ошибка p0026 субару аутбек



• Как проверить уровень масла в коробке пежо 406



• P071f ошибка ssangyong new actyon

Ответы (3)

Вот схема, блок находится в салоне автомобиле, а также есть блок в моторном отсеке

Блок предохранителей в салоне Тойота Эстима люсида эмина

Расположение предохранителей в блоке

Блок предохранителей в салоне

Блок предохранителей в моторном отсеке

Что означают предохранители, фото — автосхемы.рф

Если разобрались не подскажите что было

вы лучше задайте свой вопрос с уточнениями)

Подъехал к дому заглушил, больше не завелась. Не горит чек и индикатор свечей накала, не поступает электричество на сп клапан и тем самым не идёт топливо. Возможно что то с электрикой. Если есть мысли поделитесь.

https://avtoexperts.ru/add_question вот сюда выложите. Только как можно подробнее опишите, год машины, мотор какой и так далее

Тайота естима люсида двигатель3ст дизель сватывает но незаводится вчем может быть проблема помогите зарание спасибо

Источник статьи: http://avtoexperts.ru/question/ne-zavoditsya-lyusida-e-stima-e-mina/

Блоки под капотом

Общая схема расположения блоков под капотом

Блок А

Вариант 1

Пример

Схема

Назначение

1 ST	Стартер
2 PSD RH	Электропривод сдвижной двери (правой)
3 PSD LH	Электропривод сдвижной двери (левой)
4 H-LP RH	Правая фара
5 H-LP LH	Левая фара
6 ECU-B	Комбинация приборов, электронный блок управления двигателем
7 DOME	Подсветка салона и багажного отделения
8 RAD 1	Магнитола
9 ABS 2	Антиблокировочная система тормозов (АВ5)
10 RR HTR	Задний отопитель/ кондиционер
11 DDC
12 AM2	Замок зажигания
13 PBD	Электропривод задней двери
14 EFI	Электронный блок управления двигателем
15 EFI 2	Электронный блок управления двигателем
16 HORN	Звуковой сигнал
17 TRN HAZARD	Указатели поворота
18 ALT-S	(Модели с дв. 112-РЕ) Генератор
18 ETCS	(Модели с дв. 1А1-РЗЕ) Электронный блок управления двигателем

Реле

1. Электро вентилятор охлаждения
2. Электро вентилятор охлаждения
3. Сигнал
4. Электро вентилятор охлаждения
5. Управление двигателем
6. Управление двигателем

Вариант 2

Схема

Обозначение

1	25A ACC-B – Разъем для подключения дополнительного оборудования
2	25A DOOR – Центральный замок
3	15A RR HTR – Задний отопитель/кондиционер
4	7,5A AM2 2 – Переключатель запуска двигателя
5	10A ECU-B2 – Система “Entry&Start”
6	10A ETCS – Система управления двигателем
7	10A TURN – HAZ – Указатели поворота
8	10A HORN – Звуковой сигнал
9	15A IG2 – Система управления двигателем
10	15A IGT/INJ – Система управления двигателем
11	20A STR LOCK – Система блокировки рулевого колеса
12	20A EFI MAIN – Система управления двигателем
13	25A DOOR 2 – Центральный замок
14	30A PBD – Электропривод задней двери
15	SHORT
16	30A AM2 – Переключатель запуска двигателя
17	30A PSD RD – Электропривод сдвижной двери (правой)
18	30A PSD LD – Электропривод сдвижной двери (левой)
19	15A H-LH RH – Фара (правая)
20	15A H-LP LH – Фара (левая)
21	10A EFI 1 – Система управления двигателем
22	10A EFI 2 – Система управления двигателем
23	10A ECU – B – Комбинация приборов, система управления двигателем
24	10A DOME – Подсветка салона и багажного отделения
25	20A RAD 1 – Магнитола

Блок Б

1. 15A H-LP LH LWR – Левая фара ближний свет
2. 15A H-LP RH LWR – Правая фара ближний свет
3. 15A H-LP LH UPR – Левая фара дальний свет
4. 15A H-LP RH UPR – Правая фара дальний свет
5. 10A SCL – АБС / 4WD – Система полного привода

Тут могут крепится и некоторые реле.

Предохранители и реле Toyota Estima

Рассмотрены автомобили 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска.

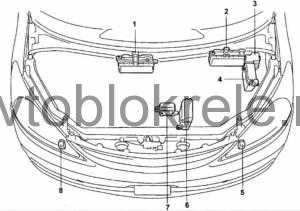

Блок предохранителей в моторном отсеке тойота эстима.

1 — монтажный блок в моторном отсеке (1MZ-FE), 2 — монтажный блок в моторном отсеке (2AZ-FE), 3 — блок реле и предохранителей дополнительного отопителя (2AZ-FE), 4 — блок плавких вставок (2AZ-FE), 5 — левый передний датчик SRS, 6 — блок плавких вставок (1MZ-FE), 7 — блок реле электродвигателей вентиляторов (2AZ-FE), 8 — правый передний датчик SRS.

Схема расположения предохранителей блока А.

Дальний свет (правая фара)

Дальний свет (левая фара)

Ближний свет (правая фара)

Ближний свет (левая фара)

Освещение салона, подсветка замка зажигания

Аварийная сигнализация, указатели поворотов, звуковой сигнал

Магнитола, Multi AV-Station, камера заднего вида

VSC, SRS, задний противотуманный фо­нарь

Реле расположенные в блоке A:

• реле фар
• реле вентилятора
• реле кондиционера
• реле стартера
• реле звукового сигнала
• главное реле системы впрыска

Расположение предохранителей блока B.

Блок предохранителей и реле в салоне Toyota Estima.

Расположение компонентов в салоне.

1 — усилитель отопителя (модели с кондиционером с ручным управлением выпуска до 05.2003 г.), 2 — контроллер камеры (модели выпуска до 05.2003 г.), 3 — контроллер камеры (модели выпуска с 05.2003 г.), 4 — центральный монтажный блок, 5 — электронный блок системы парковки, 6 — электронный блок системы поддержания скорости, 7 — монтажный блок со стороны водителя, 8 — зуммер, 9 — электронный блок управления ABS, 10 — усилитель кондиционера (модели с кондиционером с ручным управлением выпуска до 05.2003 г.), 11 — датчик бокового перемещения и датчик замедления (модели выпуска до 05.2003 г.), 12 — электронный блок управления SRS, 13 — электронный блок навигационной системы, 14 — датчик бокового перемещения и датчик замедления (модели выпуска с 05.2003 г.), 15 — ТВ-тюнер (модели выпуска 05.2001 — 05.2003 гг.), 16 — электронный блок управления двигателем, 17 — монтажный блок со стороны пассажира, 18 — ТВ-тюнер (модели выпуска до 05.2001 г.), 19 — блок реле отопителя.

Блок предохранителей со стороны водителя.

Схема расположения предохранителей в блоке.

Источник статьи: http://avtoblokrele.ru/toyota/predohraniteli-i-rele-toyota-estima.html

Схема предохранителей тойота эстима люсида

Toyota Estima, Estima Emina, Estima Lucida. Руководство — часть 1

Технические характеристики двигателей,

устанавливавшихся на Toyota Estima/Emina/Lucida

Сокращения и условные обозначения Сокращения

ABS антиблокировочная система тормозов

А/Т, АКПП автоматическая коробка передач

М/Т, МКПП механическая коробка передач EGR система рециркуляции отработавших газов LH левая(ый) RH правая(ый) OFF, ВЫКЛ выключено

ON, ВКЛ включено SRS подушки безопасности АКБ аккумуляторная батарея ВМТ верхняя мертвая точка НМТ нижняя мертвая точка

ГРМ газораспределительный механизм КПП коробка переключения передач ОГ отработавшие газы

ТНВД топливный насос высокого давления

деталь, не подлежащая повторному использованию

нанесите анаэробный клей-герметик THREE BOND 1324

(или аналогичный) на два или три витка резьбы на конце болта

Номер кузова и идентификационная

таблица расположены на перегородке

1 — идентификационная таблица,

2 — номер кузова.

Номер двигателя выбит на блоке ци­

линдров, место расположения номера

показано на рисунке стрелкой.

1. Пользуйтесь чехлами на крылья, си­

денья и напольными ковриками, чтобы

предохранить автомобиль от загрязне­

ния и повреждений.

2. При разборке укладывайте детали в

соответствующем порядке, чтобы об­

легчить последующую сборку.

3. Соблюдайте следующие правила:

а) Перед выполнением работ с элек­

трооборудованием отсоедините ка­

бель от отрицательной клеммы акку­

б) Если необходимо отсоединить ак­

кумуляторную батарею для контроль­

ной проверки или проведения ре­

монтных работ, обязательно в первую

очередь отсоединяйте кабель от от­

рицательной (-) клеммы, которая со­

единена с кузовом автомобиля.

в) При проведении сварочных работ

следует отсоединить аккумуляторную

батарею и разъемы электронного

4. Проверьте надежность и правиль­

ность крепления соединительных

муфт, штуцеров шлангов и разъемов

5. Детали, не подлежащие повторному

а) Фирма «TOYOTA» рекомендует за­

менять разводные шплинты, уплотни­

тельные прокладки, уплотнительные

кольца, масляные уплотнения и т.д.

б) Детали, не подлежащие повторно­

му использованию, помечены на ри­

6. Перед проведением работ в покра­

сочной камере следует отсоединить и

снять с автомобиля аккумуляторную ба­

тарею и электронный блок управления.

7. В случае необходимости нужно нано­

сить на уплотнительные прокладки гер­

метизирующий состав, чтобы предот­

вратить возникновение утечек.

8. Тщательно соблюдайте все техниче­

ские условия в отношении величин мо­

мента затяжки резьбовых соединений.

Обязательно следует пользоваться ди­

9. В зависимости от характера произво­

димого ремонта может потребоваться

применение специальных материалов и

специального инструмента для техни­

ческого обслуживания и ремонта.

10. При замене перегоревших предо­

хранителей нужно проследить, чтобы

новый плавкий предохранитель был

рассчитан на соответствующую силу то­

ка. ЗАПРЕЩАЕТСЯ превышать это зна­

чение тока или вставлять предохрани­

тель более низкого номинала.

11. При поддомкрачивании автомо­

биля и установке его на опоры долж­

ны соблюдаться соответствующие

меры предосторожности. Нужно про­. следить за тем, чтобы поднятие ав­

следить за тем, чтобы поднятие ав­

томобиля и установка под него опор

производились в предназначенных

для этого местах.

а) Если автомобиль должен быть

поддомкрачен только спереди или

сзади, нужно проследить, чтобы коле­

са противоположной оси были на­

дежно заблокированы с целью обес­

б) Сразу же после поддомкрачивания

автомобиля нужно обязательно уста­

новить его на подставки. Крайне

опасно производить какие-либо рабо­

ты на автомобиле, вывешенном толь­

ко на одном домкрате.

• Продолжительный и часто по­

вторяющийся контакт масла с ко­

жей вызывает ее сухость, раздра­

жение и дерматит, а в отдельных

случаях отработанное масло мо­

жет вызвать рак кожи.

• При замене масла во избежание

контакта с ним рекомендуется ис­

пользовать маслостойкие перчат­

ки. При мытье рук используйте

мыло и воду, не рекомендуется ис­

пользовать бензин, смывки и рас­

творители. • Отработанное масло и использо­

Источник статьи: http://zinref.ru/avtomobili/Toyota/004_00_00_Toyota_Estima_Estima_Emina_Estima_Lucida_1990-1999/001.htm

Блоки в салоне

Левый блок предохранителей

В нижней части панели приборов со стороны пассажира находится блок с предохранителями.

Фото

Схема

Описание

1 LH ECU-IG	10А ЭБУ кузова, сдвижная дверь с электроприводом
2 SEAT HTR LH	10А Обогрев сиденья
3 GAUGE NO.2	10А Подсветка
4 STP RR	7,5А Стоп-сигнал
5 STP HI MT	7,5A Стоп-сигнал с высоким креплением
6 STP RL	7,5А Стоп-сигнал
7 RR WIP	15А Задний стеклоочиститель
8 GAUGE NO.1	10А Приборы, антиобледенитель переднего стеклоочистителя
9 PANEL	10А Переключатель освещения
10 TAIL2	10А Задний фонарь, габариты
11 TAIL	10А Задний фонарь, габариты
12 P/SEAT LH	30А Пассажирское сиденье
13 4WD	7,5A Система полного привода
14 AC INV	15A Дополнительная розетка
15 DR LOCK	30А ЭБУ кузова
16 P/W FL	20А Электростеклоподъемники
17 S/R	20А Лунная крыша
18 PSD LH	30А Сдвижная дверь с электроприводом
19 P/W RL	20А Электростеклоподъемники
20 PBD	30А Электропривод задней двери

Правый блок предохранителей

В нижней части панели, со стороны водителя, расположен ещё один блок с предохранителями.

Фото пример

Схема с крышки блока

Схема

Обозначение

1 FR WIP	30А Передний стеклоочиститель
2 SEAT HTR RH	10А Обогрев сиденья (со стороны сиденья водителя)
3 RH ECU-IG	10А Кондиционер
4 P/SEAT RL	25A Второе сиденье со стороны пассажира
5 P/SEAT RR	25A Второе сиденье со стороны водителя
6 ECU-IG3	15A Обогреватель сиденья (второе сиденье со стороны водителя)
7 P/POINT	15A Розетка для аксессуаров
8 CIG	15A Розетка для аксессуаров
9 RAD NO.2	7,5А Навигационная система
10 ECU-ACC	7,5А Наружное зеркало
11 IGN	10А Зажигание
12 MET	7,5А Приборы
13 PSB	30A Ремень безопасности перед столкновением
14 RR FOG	7,5А Задние противотуманные фары
15 P/W FR	20А Электро стеклоподъемники
16 P/SEAT RH	30А Сиденье водителя
17 AM1	7,5A Память положения водителя
18 STOP	15А Стоп-сигнал
19 OBD	7,5A Диагностический разъем
20 PSD RH	30А Cдвижная дверь с электроприводом
21 P/W RR	20А Электро стеклоподъемники

Отдельно могут быть установлены некоторые реле.

Блок в салоне

В салоне основной блок предохранителей и реле находится под панелью приборов со стороны пассажира за защитной крышкой.

p, blockquote 4,0,1,0,0 —>

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Пример схемы с крышки блока

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,1,0,0,0 —>

Схема

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Описание

p, blockquote 12,0,0,0,0 —>

1	15A TAIL — Габариты, стояночные огни, подсветка номерного знака и комбинации приборов
2	20A FOG — Противотуманные фары
3	7,5A IGN — Система зарядки, система впрыска топлива
4	7,5A ST-A — Реле топливного насоса
5	20A ABS — Анти блокировочная система тормозов, стоп — сигналы
6	15A ACC SOCKET — Разъем электропитания
7	15A DEFOG — Обогреватель стекла задней двери
8	10A RR-HTR — Задний отопитель
9	10A FR-WIPER — Омыватель лобового стекла
10	7,5A ST — Электронный блок управления двигателем
11	30A FR-WIPER — Очиститель лобового стекла
12	10A GAUGE — Измерительные приборы и датчики
13	7,5A — ENGINE Система зарядки
14	7,5A — RADIO Акустическая система
15	15A CIG — Сигаретный прикуриватель, часы, система управления наружными зеркалами
16	10A TURN — Индикаторы указателей поворота
17	20A CURTAIN (BACK) — Электропривод иторок (задних)
18	20A CURTAIN (BACK) — Электропривод шторок (боковых)
19	15A ECU-IG — Антиблокировочная система тормозов
20	15A АС Система кондиционирования, холодильник/нагреватель
21	15A RR-WIPER Стеклоочиститель и омыватель стекла двери задка
22	30A POWER — Электропривод стеклоподъемников
23	20A FUEL HEATER — Подогреватель топлива

В блоке предохранителей есть тепловой предохранитель (отмечен чёрным), который предохраняет цепь электроприводов от перегрузки. В случае если он сработал, включите его следующим образом:

p, blockquote 14,0,0,1,0 —>

• Установите ключ в замке зажигания в положение «LOCK».
• Вставьте стержень в отверстие теплового предохранителя и нажмите стержнем до появления щелчка.

Предохранители и реле Toyota Estima

Рассмотрены автомобили 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска.

Блок предохранителей в моторном отсеке тойота эстима.

1 — монтажный блок в моторном отсеке (1MZ-FE), 2 — монтажный блок в моторном отсеке (2AZ-FE), 3 — блок реле и предохранителей дополнительного отопителя (2AZ-FE), 4 — блок плавких вставок (2AZ-FE), 5 — левый передний датчик SRS, 6 — блок плавких вставок (1MZ-FE), 7 — блок реле электродвигателей вентиляторов (2AZ-FE), 8 — правый передний датчик SRS.

Схема расположения предохранителей блока А.

Дальний свет (правая фара)

Дальний свет (левая фара)

Ближний свет (правая фара)

Ближний свет (левая фара)

Освещение салона, подсветка замка зажигания

Аварийная сигнализация, указатели поворотов, звуковой сигнал

Магнитола, Multi AV-Station, камера заднего вида

VSC, SRS, задний противотуманный фо­нарь

Реле расположенные в блоке A:

• реле фар
• реле вентилятора
• реле кондиционера
• реле стартера
• реле звукового сигнала
• главное реле системы впрыска

Расположение предохранителей блока B.

Блок предохранителей и реле в салоне Toyota Estima.

Расположение компонентов в салоне.

1 — усилитель отопителя (модели с кондиционером с ручным управлением выпуска до 05.2003 г.), 2 — контроллер камеры (модели выпуска до 05.2003 г.), 3 — контроллер камеры (модели выпуска с 05.2003 г.), 4 — центральный монтажный блок, 5 — электронный блок системы парковки, 6 — электронный блок системы поддержания скорости, 7 — монтажный блок со стороны водителя, 8 — зуммер, 9 — электронный блок управления ABS, 10 — усилитель кондиционера (модели с кондиционером с ручным управлением выпуска до 05.2003 г.), 11 — датчик бокового перемещения и датчик замедления (модели выпуска до 05.2003 г.), 12 — электронный блок управления SRS, 13 — электронный блок навигационной системы, 14 — датчик бокового перемещения и датчик замедления (модели выпуска с 05.2003 г.), 15 — ТВ-тюнер (модели выпуска 05.2001 — 05.2003 гг.), 16 — электронный блок управления двигателем, 17 — монтажный блок со стороны пассажира, 18 — ТВ-тюнер (модели выпуска до 05.2001 г.), 19 — блок реле отопителя.

Блок предохранителей со стороны водителя.

Схема расположения предохранителей в блоке.

Источник статьи: http://avtoblokrele.ru/toyota/predohraniteli-i-rele-toyota-estima.html

Схема предохранителей тойота эстима эмина

Toyota Estima, Estima Emina, Estima Lucida. Руководство — часть 89

предупреждения об открытых

или неплотно закрытых дверях

1. Проверьте контрольную лампу.

а) Отсоедините разъем от концево­

го выключателя и заземлите вывод

со стороны проводов.

б) Включите зажигание, проверьте,

что контрольная лампа загорелась.

2. Проверка концевых выключателей

передних и сдвижной двери.

а) Убедитесь в наличии проводимо­

сти между выводом и корпусом

(или выводами разъема), когда вы­

ключатель в положении «ON»

б) Убедитесь в отсутствии проводи­

мости между выводом и корпусом,

когда выключатель в положении

«OFF» (кнопка нажата).

3. Проверка концевого выключателя

а) Убедитесь в наличии проводимо­

сти между выводами » 1 » и «3» разъ­

ема, когда выключатель в положе­

нии «ON» (кнопка отпущена).

б) Убедитесь в отсутствии проводи­

мости между выводами » 1 » и «3»

разъема, когда выключатель в по­

ложении «OFF» (кнопка нажата).

1. Отсоедините разъем от выключате­

ля запрещения запуска.

2. Замыкая выводы разъема (см. таб­

лицу) проверьте работу индикаторов.

4 — 9 6 — 9 5 — 9 7 — 9 8-9

Индикатор режима АКПП

1. Отсоедините разъем от переключа­

теля режима АКПП.

2. Проверьте проводимость между

а) При режиме NORMAL проводимо­

сти быть не должно.

б) При режиме PWR должна быть

1. Отсоедините разъем от выключате­

ля повышающей передачи.

2. Проверьте проводимость между

а) При включенной повышенной пе­

редаче (O/D ON) проводимости быть

б) При выключенной повышенной

передаче (O/D OFF) должна быть

Без реле времени

1. Проверьте проводимость между

выводами «3»-«6» и «2»-«3» (индикатор

работы) при включенном положении и

отсутствие проводимости при выклю­

ченном положении выключателя.

2. Проверьте постоянное наличие

проводимости между выводами » 1 » и

«4» (цепь подсветки). С реле времени

Источник статьи: http://zinref.ru/avtomobili/Toyota/004_00_00_Toyota_Estima_Estima_Emina_Estima_Lucida_1990-1999/089.htm
