Блок предохранителей и реле hyundai santa-fe

Блоки под капотом

Основной блок

Расположен в левой части подкапотного пространства.

Обозначение предохранителей

p, blockquote 15,0,0,0,0 —>

MDPS	80А Блок MDPS
B+2	60А Интеллектуальная распределительная коробка (IPS 1 (4СН), IPS 2 (1СН), IPS 5 (1СН), предохр.: F31/F36/ F41/F45)
ВЕНТИЛЯТОР	40А Реле 4 (реле вентилятора)
ЗАДНИЙ ОБОГРЕВАТЕЛЬ	40А Реле 12 (реле обогревателя заднего стекла)
АБС1	40А ЭБУ АБС, ЭБУ ESC, многофункциональный диагностический разъем
АБС2	40А Блок управления АБС, блок управления ESC
ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ	60А Кроме Европы — реле 6 (реле вентилятора охлаждения (низк.)), реле 10 (реле вентилятора охлаждения (выс.))
В+3	60А Интеллектуальная распределительная коробка (предохр.: F4/F5/F10/F21/F26, устройство прерывания тока утечки
В+4	50А Интеллектуальная распределительная коробка (IPS 3 (4СН), IPS 4 (2СН), IPS 6 (2СН), предохр.: F35/F38/ F40/F44)
EMS	40А Блок EMS (система управления двигателем)
ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ	50А Кроме Европы — реле 6 (реле вентилятора охлаждения (низк.)), реле 10 (реле вентилятора охлаждения (выс.))
ЗАЖ1	40А Выключатель зажигания (без электронного ключа), реле 7/8 (реле АСС/ЗАЖ1, с электронным ключом)
ЗАЖ2	40А Выключатель зажигания (без электронного ключа), реле 2 (реле стартера)/ реле 9 (реле ЗАЖ2)
Прицеп	30А Фонарь прицепа и розетка питания
В+1	50А Интеллектуальная распределительная коробка (предохр.: F22/F27/ F32/F37/F42)
ИНВЕРТОР ПЕРЕМЕННОГО ТОКА	30А Модуль инвертора переменного тока
СИРЕНА	15А Реле 13 (реле сирены)
АКТИВНЫЙ ПОДЪЕМНИК КАПОТА, ЛЕВЫЙ	30А Модуль управления активным подъемником капота
АКТИВНЫЙ ПОДЪЕМНИК КАПОТА, ПРАВЫЙ	30А Модуль управления активным подъемником капота
ЕРВ1	15А Модуль электрического стояночного тормоза
ЕРВ2	15А Модуль электрического стояночного тормоза
ОБОГРЕВАТЕЛЬ ВЕТРОВОГО СТЕКЛА	15А Реле 3 (реле обогревателя ветрового стекла)
ОМЫВАТЕЛЬ ФАР	20А Реле 14 (реле омывателя фар)
РОЗЕТКА	25А Реле 1 (реле розетки питания)
4WD	20А ЕСМ полн. привода
AMS	10А Датчик заряда АКБ (AMS: система управления генератором)
ПРИЦЕП 2	15А Фонарь прицепа и розетка питания
ПРИЦЕП 1	15А Фонарь прицепа и розетка питания
СТЕКЛО ОЧИСТИТЕЛЬ	10А ВСМ, РСМ/ЭБУД
ОЧИСТИТЕЛЬ ВЕТРОВОГО СТЕКЛА	25А Реле 5 (реле стеклоочистителя (низк.)), электродвигатель стеклоочистителя ветрового стекла
ФОНАРЬ ЗАДНЕГО ХОДА	10А МКПП — выключатель фонарей заднего хода. АКПП — задний комбинированный фонарь (входн.)(левый/правый), электрохромное зеркало, фонарь прицепа и розетка питания, головное аудиовизуальное устройство с навигацией
АБС 3	7,5А Блок управления АБС, блок управления ESC
ДАТЧИК 5	7,5А РСМ/ЭБУД, датчик массового расхода воздуха
БУТ	15А БУТ (D4HA), переключатель диапазонов АКПП
ТОПЛИВНЫЙ НАСОС	15А Реле топливного насоса
ЭБУ 1	15А G4KE/G4KJ/G6DF: PCM D4HA/D4HB (VGT, стандартный блок двигателя): БУТ (АКПП)
ЭБУ 2	10А D4HA/D4HB: Электронный привод VGT
ДАТЧИК 3	10А G4KE: Форсунка 1/2/3/4 G6DF: РСМ, форсунка 1/2/3/4/5/6, реле топливного насоса D4HA/D4HB (VGT, стандартный блок двигателя): датчик кислорода, выключатель стоп-сигнала D4HA (VGT, блок двигателя низкой мощности): Датчик кислорода
КАТУШКА ЗАЖИГАНИЯ	20А G4KE/G4KJ: Конденсатор, катушка зажигания 1, 2, 3, 4 G6DF: Конденсатор 1/2, катушка зажигания 1/2/3/4/5/6 ЭБУД
ДАТЧИК 2	10А G4KE/G4KJ: электромагнитный клапан управления продувкой абсорбера, датчик положения распределительного вала 1/2, электромагнитный клапан впускного коллектора с изменяемой геометрией, датчик положения коленчатого вала, регулятор масла 1/2, реле топливного насоса
ДАТЧИК 1	15А G4KE/G4KJ: Датчик кислорода (передний/задний), коробка предохранителей и реле моторного отсека (реле 6/10) G6DF: РСМ, датчик кислорода 1/2/3/4, коробка предохранителей и реле моторного отсека (реле 6/10) D4HA/D4HB (VGT, стандартный блок двигателя): Датчик уровня масла, регулятор давления топлива, регулятор давления в топливной рампе, D4HA (VGT, блок двигателя низкой мощности): Датчик уровня масла, регулятор давления топлива, датчик положения распределительного вала, регулятор давления в топливной рампе
ДАТЧИК 4	20А G4KE/G4KJ: РСМ
ОХР. СИГНАЛ	10А Реле сирены охранной сигнализации

Назначение реле

Электрика

Как снять аккумулятор Дэу ЛеганзаЗамена батарейки в брелке Дайво ЛеганзаПоменять батарейку в ключе Daewoo Leganza своими рукамиЗамена батарейки в пульте Daewoo ЛеганзаПоменять блок предохранителей Дэу ЛеганзаКак поменять втягивающее реле Дайво LeganzaКак заменить габаритную лампу Дэу LeganzaКак поменять задний фонарь Дайво ЛеганзаСнять заднюю фару Дэу LeganzaКак заменить замок зажигания Дайво LeganzaУстановка катушки зажигания Daewoo ЛеганзаСнять кнопку стеклоподъемника Daewoo LeganzaРемонт лампы ближнего света Дайво LeganzaЗаменить лампу в бардачке Daewoo LeganzaКак поменять лампу в габаритах Daewoo LeganzaКак заменить лампу в дальний свет Дэу ЛеганзаЗамена ламп в задний ход Дэу Leganza своими рукамиКак заменить лампу в поворотниках Дэу Leganza своими рукамиКак заменить лампу в приборной панели Daewoo LeganzaЗамена ламп в противотуманных фарах Дайво Леганза своими рукамиКак заменить лампу в ПТФ Дайво ЛеганзаПоменять лампу в фарах Дэу LeganzaЗаменить лампу освещения салона Daewoo Leganza своими рукамиУстановка лампы стоп сигнала Дайво Леганза своими рукамиПоменять лампы задних фонарей Дайво Леганза своими рукамиСнятие левой фары Дэу ЛеганзаСнятие моторчика стеклоподъемника Daewoo Леганза своими рукамиСнять переднюю фару Daewoo ЛеганзаСнять правую фару Дэу Leganza своими рукамиПоменять предохранители Дэу LeganzaПоменять предохранитель прикуривателя Daewoo Leganza своими рукамиКак поменять противотуманные лампы Дэу Леганза своими рукамиПоменять реле поворотов Дэу Леганза своими рукамиРемонт реле стартера Daewoo LeganzaУстановка реле стеклоочистителя Daewoo LeganzaКак заменить свечи зажигания Дэу Леганза своими рукамиКак заменить щетки генератора Daewoo LeganzaЭлектросхема акпп Дайво LeganzaСхема акустической системы Дэу LeganzaЭлектросхема бензонасоса Дэу Leganza своими рукамиЭлектросхема блока предохранителей Daewoo ЛеганзаЭлектросхема блока управления двигателем Daewoo ЛеганзаЭлектросхема вентилятора охлаждения Daewoo LeganzaЭлектросхема включения бензонасоса Дайво Leganza своими рукамиЭлектросхема включения вентилятора охлаждения Daewoo Leganza своими рукамиЭлектросхема включения кондиционера Дайво Leganza своими рукамиЭлектросхема включения переднего моста Дайво LeganzaЭлектросхема включения стартера Дэу Leganza своими рукамиЭлектросхема включения фар Дайво Леганза своими рукамиЭлектросхема генератора Дайво ЛеганзаЭлектросхема датчика давления масла Daewoo ЛеганзаЭлектросхема датчика кислорода Дайво Leganza своими рукамиЭлектросхема датчика охлаждающей жидкости Дайво LeganzaЭлектросхема датчика скорости Daewoo LeganzaЭлектросхема датчика температуры Дэу LeganzaЭлектросхема датчика уровня топлива Дайво LeganzaЭлектросхема двигателя Дэу Leganza своими рукамиЭлектросхема дворников Дэу LeganzaЭлектросхема зажигания Дэу ЛеганзаЭлектросхема замка зажигания Дэу ЛеганзаЭлектросхема звукового сигнала Daewoo ЛеганзаЭлектросхема инжектора Дэу Leganza своими рукамиСхема карбюратора Дэу Леганза своими рукамиЭлектросхема корректора фар Дэу Леганза своими рукамиЭлектросхема освещения салона Daewoo Леганза своими рукамиЭлектросхема отопителя Дэу Леганза своими рукамиЭлектросхема охлаждения двигателя Daewoo ЛеганзаЭлектросхема панели приборов Дэу LeganzaЭлектросхема передних фар Дайво Леганза своими рукамиЭлектросхема печки Дэу ЛеганзаЭлектросхема приборной панели Daewoo Leganza своими рукамиСхема проводки Дайво ЛеганзаЭлектросхема противотуманных фар Дайво ЛеганзаЭлектросхема реле бензонасоса Daewoo Leganza своими рукамиЭлектросхема реле давления Daewoo Леганза своими рукамиЭлектросхема реле поворотов Daewoo Леганза своими рукамиЭлектросхема реле регулятора Daewoo Леганза своими рукамиЭлектросхема реле стартера Daewoo ЛеганзаЭлектросхема системы впрыска Дайво LeganzaСхема системы зажигания Дайво Леганза своими рукамиСхема системы кондиционирования Дайво LeganzaЭлектросхема системы охлаждения Дайво Леганза своими рукамиЭлектросхема системы управления двигателем Daewoo LeganzaСхема стартера Дэу ЛеганзаЭлектросхема стеклоочистителя Дайво Леганза своими рукамиЭлектросхема стеклоподъемников Дайво Леганза своими рукамиЭлектросхема стоп сигналов Дайво ЛеганзаСхема топливного насоса Дэу Леганза своими рукамиСхема топливной системы Дайво ЛеганзаЭлектросхема тормозной системы Дэу LeganzaСхема центрального замка Дэу LeganzaЭлектросхема щитка приборов Daewoo ЛеганзаЭлектросхема эбу Дэу LeganzaКоды ошибок Daewoo Леганза

Руководство по эксплуатации

Как известно всем владельцам Chevrolet Cobalt и Ravon R4, автомобиль достаточно умен и не позволяет хитрому пользователю разрядить аккумулятор прослушиванием музыки или подключением приборов в розетку 12V при заглушенном двигателе. Спустя десять минут после того, как вытащишь ключ, мозги машины автоматически обесточивают всю электрику на борту.

За данную функцию отвечает реле под номером R6 в салонном блоке предохранителей:

Как нетрудно догадаться, оно размыкает и замыкает питание на магнитолу, электрические стеклоподъемники и розетку 12V (в простонародье — прикуриватель). Из чего следует, что избавившись от реле можно на постоянно подключить наши электроприборы независимо от состояния зажигания.

ПРЕЖДЕ ЧЕМ ЗАНИМАТЬСЯ С ЭЛЕКТРИКОЙ АВТОМОБИЛЯ, ОБЕСТОЧЬТЕ БОРТОВУЮ СЕТЬ ПУТЕМ СКИДЫВАНИЯ МИНУСОВОЙ КЛЕММЫ С АККУМУЛЯТОРА!

И на его место устанавливаем перемычку:

Готово. Больше не понадобится судорожно вставлять ключ чтобы поднять забытые стекла Ну а прослушиванием магнитолы без заведенного двигателя злоупотреблять не стоит, штатный аккумулятор Кобальта, а особенно Равона Р4 (сэкономили на поставщике батареи в правопреемнике кобальта) не блистает параметрами, потому есть риск разрядить аккумулятор ниже порогового значения, при котором ЭБУ автомобиля просто отказывается крутить стартер, который еще спокойно мог бы завести двигатель.

Большинство электрических цепей американского седана защищено плавкими предохранителями. Мощные потребители подключаются через реле. Большинство защитных элементов находятся в монтажных блоках, расположенных в салоне и под капотом.

Информация по схемам актуальна для моделей Шевроле Круз 2-го поколения (T250) 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 года выпуска c бензиновым 1,5-литровым двигателем. С 2015 по 2020 выпускался под брендом Ravon R4.

В моторном отсеке

Находится около АКБ. Он закрыт защитной крышкой. Общий вид блока.

Схема моторного блока предохранителей
№ (Ток, А)	Описание
MF1 (25)	Не используется
MF2 (7,5)	Электроприводы наружных зеркал заднего вида
MF3 (5)	Не используется
MF4 (25)	Не используется
MF5 (30)	Блок управления ABS (тормоза АБС)
MF6 (5)	Не используется
MF7 (15)	Не используется
MF8 (15)	Блок управления автоматической коробкой передач
MF9 (5)	Система регулирования напряжения в бортовой сети
MF10 (10)	Корректор фар
MF11 (20)	Не используется
MF12 (30)	Элемент обогрева заднего стекла
MF13 (10)	Не используется
MF14 (7,5)	Элементы обогрева наружных зеркал заднего вида
MF15 (20)	Не используется
MF16 (25)	Элементы обогрева передних сидений
MF17 (10)	Не используется
MF18 (10)	Блок управления двигателем, блок управления автоматической коробкой передач
MF19 (20)	Бензонасос Chevrolet Cobalt
MF20 (15)	Не используется
MF21 (10)	Блок управления двигателем
MF22 (10)	Нет
MF23 (10)	Блок управления двигателем
MF24 (10)	Омыватель ветрового стекла
MF25 (10)	Не используется
MF26 (10)	Блок управления двигателем
MF27 (10)	Не используется
MF28 (10)	Блок управления двигателем
MF29 (20)	Блок управления двигателем
MF30 (15)	Катушки зажигания, форсунки
MF31 (10)	Левая блок-фара (дальний свет)
MF32 (10)	Правая блок-фара (дальний свет)
MF33 (15)	Блок управления двигателем
MF34 (15)	Звуковой сигнал (гудок)
MF35 (10)	Муфта компрессора кондиционера
MF36 (10)	Противотуманные фары
JF1 (40)	Блок управления ABS (тормоза АБС)
JF2 (30)	Очиститель ветрового стекла
JF3 (40)	Блок управления отоплением, вентиляцией и кондиционированием
JF4 (30)	Монтажный блок в салоне (цепи защищаемые предохранителями F27, F28, F29, F30)
JF5 (40)	Не используется
JF6 (30)	Не используется
JF7 (40)	Не используется
JF8 (30)	Вентилятор системы охлаждения (малая и средняя скорость)
JF9 (40)	Вентилятор системы охлаждения (большая скорость)
JF10 (30)	Не используется
JF11 (30)	Тяговое реле стартера
SP1 (25), SP2 (20), SP3 (15), SP4 (30), SP5 (10), SP6 (7,5), SP7 (5)	Запасной
MF1-MF36 — предохранители малого размера; JF1-JF11 — предохранители большого размера; К1-К8 — реле; 1 — пинцет для снятия предохранителей

Модули реле в моторном блоке
№	Наименование
К1	Пусковое реле
К2	Реле бензонасоса
КЗ	Нет
К4	Нет
К5	Главное реле
К6	Реле большой скорости вентилятора системы охлаждения
К7	Реле стартера
К8	Реле малой скорости вентилятора системы охлаждения

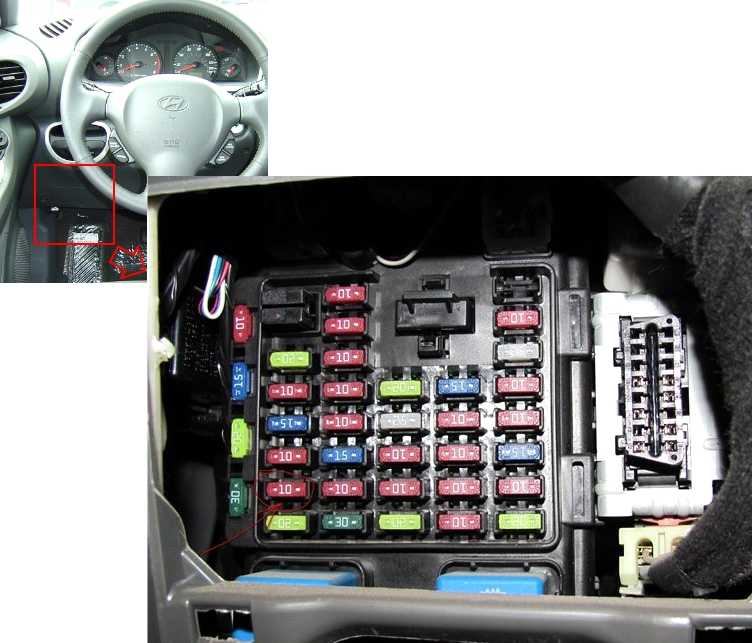

В салоне

Расположен с водительской стороны, снизу приборной панели. Он закрыт пластиковой крышкой. Общий вид блока.

• Распиновка центрального замка ауди а4 б5



• Распиновка приборки т4 1.9 дизель



• Ошибка с1015 сузуки гранд витара



• От какой машины подходит стартер на пежо 206



• С чего подходит стартер на синтай 120

Блок под капотом

Расположен рядом с аккумулятором.

Обозначение

p, blockquote 24,0,0,0,0 —>

ALT	140А Генератор
B+	50А Реле заднего фонаря, предохранитель 11-17, разъем питания
IGN	50А Пусковое реле, замок зажигания
BLR	40А Предохранитель кондиционера, реле вентилятора
ABS.1	30А Блок управления ABS, разъем для выпуска воздуха
ABS.2	30А Блок управления ABS, разъем для выпуска воздуха
ECU	40А Реле контроля двигателя
P/W	30А Реле электрического стекло подъемника, предохранитель 26
RAD FAN	40А Реле вентилятора радиатора
C/FAN	20А Реле вентилятора конденсатора
FRT FOG	15А Реле противотуманных фар
H/LP(LH)	10А Левая фара, комбинация приборов, блок управления ДХО
H/LP(RH)	10А Правая фара
ECU #1	20А Датчик отказа зажигания, кислородный датчик
ECU #2	20А Инжектор
ECU #3	10А Управление двигателем, ECM, PCM
ECU(B+)	15А Реле топливного насоса, ECM, TCM, Генератор, PCM
ATM	20А Контрольное реле, модуль управления 4WD
HORN	10А Реле звукового сигнала
A/C	10А Реле кондиционера
ST SIG	10А PCM, ECM

p, blockquote 25,0,0,0,0 —> p, blockquote 26,0,0,0,1 —>

Для чего нужны предохранители

Как правило они защищают прибор, находящийся за ними, к примеру, произошло какое-то кратковременное замыкание, от влаги или жучок попал между контактов или ещё что и вместо того что у вас выгорит вся обмотка подымающего стекло моторчика у вас просто сгорит копеечный плавкий предохранитель хендай санта фе.

И вам не придется трать кучу времени, нервов и денежных средств приобретая новый стеклоподъёмник, устанавливая его – расшатывая при этом крепление дверных панелей, а также не нужно будет тратить время на установку этого устройства или ждать выполнение работы мастером.

Вместо этого вы попросту замените плавкий предохранитель, который стоит копейки и поедите дальше, забыв о проблеме. Если конечно же после замены сгоревшего предохранителя на новый у вас он тоже тут же расплавился, значит замыкание до сих пор присутствует и нужно искать его причину. Но, а благодаря предохранителю у вас не сгорело устройство, которое он и предохраняет от подобных нестандартных ситуаций, а также препятствует возгоранию обмотки провода в виду его разогрева из-за замыкания.

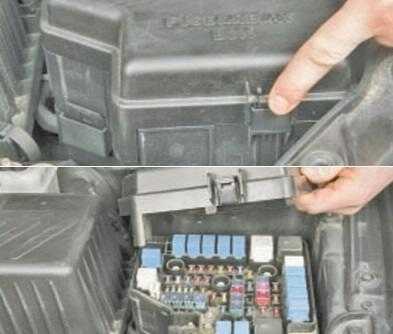

Замена предохранителя хендай санта фе

При замене сгоревшего предохранителя в хендай санта фе менять нужно исключительно и только на такой же номинал, который и сгорел. Пример, у вас выгорел предохранитель на 5 Ампер, значит вы и ставите новый на 5 Ампер не на 3 не на 10, а именно на 5. Почему именно так, да потому что все параметры устройств и предохранителей высчитаны точно ещё инженерами на заводе.

Если вы поставите номинал меньше, например, 3А он у вас скорее всего сгорит, не выдержав нагрузки так как через него будет идти ток 5 А Если вы поставите вместо 5А, например, 10А он у вас не сгорит в случае замыкания так как способен пропустить ток уже не 5А, а 10А и из-за этого предохранитель останется целым, а устройство, которое он и должен был предохранять от поломки попросту сгорит и вместо замены копеечного предохранителя вам придется приобретать за свои и как правило не малые средства новый агрегат в замены сгоревшему

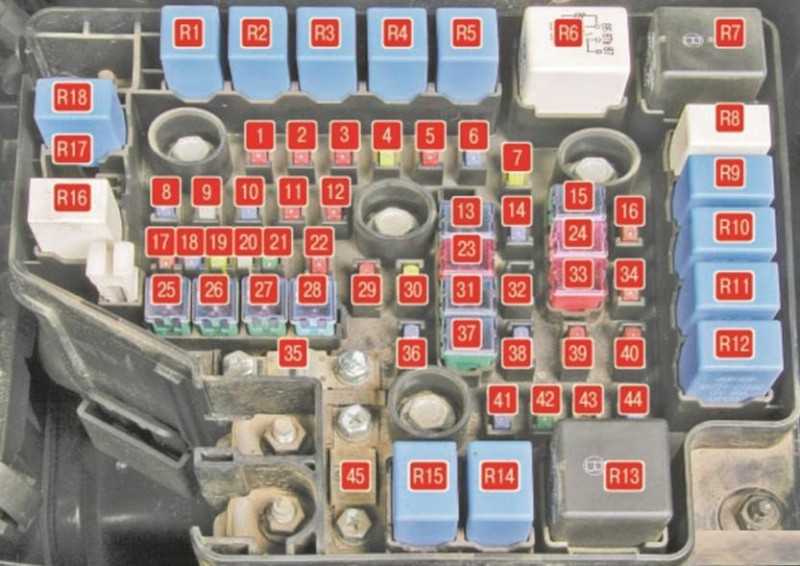

Блок реле и предохранителей под капотом:

Назначение предохранителей, реле и плавких вставок в моторном отсеке Hyundai Sanat Fe CM

Номер	Сила тока, А	Наименование	Цвет	Защищаемая или коммутируемая цепь
1	10	B/UP LP	Красный	Датчик скорости, блок управления автоматической коробкой передач
2	10	H/LP	Красный	Блок-фары
3	10	ECU	Красный	Блок управления двигателем, блок управления автоматической коробкой передач
4	20	H/LP HI	Желтый	Лампы дальнего света
5	10	SENSOR	Красный	Иммобилизатор, реле топливного насоса, реле системы отопления, кондиционирования и вентиляции
6	15	SENSOR	Голубой	Датчик массового расхода воздуха, датчики концентрации кислорода
7	20	IG COIL	Желтый	Катушки зажигания
8	15	FUEL PUMP	Голубой	Топливный насос
9	25	FR WIPER	Белый	Омыватель ветрового окна, датчик дождя, стеклоочиститель ветрового окна
10	15	TCU	Голубой	Блок управления автоматической коробкой передач
11	10	ABS	Красный	Блок управления антиблокировочной системой тормозов (ABS)
12	10	COOLING	Красный	Система отопления, кондиционирования и вентиляции
13	40	IGN	Зеленый	Выключатель (замок) зажигания
14	15	SENSOR	Голубой	Блок управления двигателем, электромагнитные клапаны системы изменения фаз газораспределения
15	40	ECU MAIN	Зеленый	Блок управления двигателем
16	10	TAIL LH	Красный	Лампа левого заднего габаритного огня
17	10	SPARE	Красный	Резервный предохранитель
18	15	SPARE	Голубой	То же
19	20	SPARE	Желтый
20	25	SPARE	Белый
21	30	SPARE	Зеленый
22	10	FR FOG	Красный	Лампы противотуманных фар
23	50	B+	Красный	Главный предохранитель
24	30	CON FAN	Розовый	Система отопления, кондиционирования и вентиляции
25	40	IGN	Зеленый	Выключатель (замок) зажигания, реле стартера
26	40	ABS	Зеленый	Блок управления антиблокировочной системой тормозов (ABS)
27	40	RAD FAN	Зеленый	Электродвигатель вентилятора радиатора системы охлаждения двигателя
28	20	ABS	Светло-зеленый	Блок управления антиблокировочной системой тормозов (ABS)
29	10	A/CON	Красный	Система отопления, кондиционирования и вентиляции
30	20	ATM	Желтый	Блок управления электрооборудованием кузова, блок управления двигателем, блок управления автоматической коробкой передач, лампы света заднего хода
31	40	P/WDW	Зеленый	Электростеклоподъемники
32	—	—	—	Резерв
33	50	B+	Красный	Звуковая сигнализация противоугонной системы, блок управления электроприводом сидений, противотуманные фары, омыватель фар
34	10	TAIL RH	Красный	Лампа правого заднего габаритного огня
35	125	DSL	—	Блок плавких вставок
36	15	HORN	Голубой	Звуковой сигнал
37	40	BLR	Зеленый	Электродвигатель вентилятора радиатора системы охлаждения двигателя
38	15	H/LP LO LH	Голубой	Лампа ближнего света левой блок-фары
39	10	H/LP HI IND	Красный	Комбинация приборов
40	10	ALT DSL	Красный	Генератор
41	15	DEICER	Голубой	Режим обдува ветрового окна
42	30	RR HTD	Зеленый	Электрообогрев окна двери задка
43	—	—	—	Резерв
44	15	H/LP LO RH	Голубой	Лампа ближнего света правой блок-фары
45	150	ALT	—	Главный предохранитель
R1	—	ATM	Голубой	Реле света заднего хода
R2	—	RAD FAN	Голубой	Реле электродвигателя вентилятора радиатора системы охлаждения двигателя
R3	—	FR FOG	Голубой	Реле противотуманных фар
R4	—	A/CON	Голубой	Реле системы отопления, кондиционирования и вентиляции
R5	—	H/LP HI	Голубой	Реле ламп дальнего света
R6	—	ECU MAIN	Белый	Реле блока управления двигателем
R7	—	START	Черный	Реле стартера
R8	—	CON FAN	Белый	Реле системы отопления, кондиционирования и вентиляции
R9	—	CON FAN	Голубой	То же
R10	—	TAIL LP	Голубой	Реле ламп габаритных огней
R11	—	H/LP LO LH	Голубой	Реле лампы ближнего света левой блок-фары
R12	—	H/LP LO RH	Голубой	Реле лампы ближнего света правой блок-фары
R13	—	RR HTD	Черный	Реле электрообогрева окна двери задка
R14	—	DEICER	Голубой	Реле режима обдува ветрового окна
R15	—	HORN	Голубой	Реле звукового сигнала
R16	—	FR WIPER	Белый	Реле омывателя ветрового окна
R17	—	RAIN SNRS	Голубой	Реле датчика дождя
R18	—	FUEL PUMP	Голубой	Реле топливного насоса

Блок под капотом

Расположен рядом с аккумулятором.

Фото – пример

Схема

Обозначение

ALT	140А Генератор
B+	50А Реле заднего фонаря, предохранитель 11-17, разъем питания
IGN	50А Пусковое реле, замок зажигания
BLR	40А Предохранитель кондиционера, реле вентилятора
ABS.1	30А Блок управления ABS, разъем для выпуска воздуха
ABS.2	30А Блок управления ABS, разъем для выпуска воздуха
ECU	40А Реле контроля двигателя
P/W	30А Реле электрического стекло подъемника, предохранитель 26
RAD FAN	40А Реле вентилятора радиатора
C/FAN	20А Реле вентилятора конденсатора
FRT FOG	15А Реле противотуманных фар
H/LP(LH)	10А Левая фара, комбинация приборов, блок управления ДХО
H/LP(RH)	10А Правая фара
ECU #1	20А Датчик отказа зажигания, кислородный датчик
ECU #2	20А Инжектор
ECU #3	10А Управление двигателем, ECM, PCM
ECU(B+)	15А Реле топливного насоса, ECM, TCM, Генератор, PCM
ATM	20А Контрольное реле, модуль управления 4WD
HORN	10А Реле звукового сигнала
A/C	10А Реле кондиционера
ST SIG	10А PCM, ECM

У нас на канале мы разместили видео по данной статье. Смотрите и подписывайтесь.

Есть что добавить – пишите в комментарии.

Подробное руководство по замене блока предохранителей автомобиля Mazda 3

Предохранители Mazda 3, как любого другого автомобиля, предназначены для прерывания цепи в случае превышения силы тока допустимого значение. Таким способом происходит защита потребителей и проводки, которые могут быть выведены из строя высоким напряжением. Скачек напряжения обычно происходит из-за повреждений в цепи или короткого замыкания. Без предохранителей не работает ни одна электросистема. Если бы цепь не была защищена предохраняющими элементами, то оборудование намного чаще выходило из строя, а так же во много раз увеличилась бы вероятность возгорания транспортного средства

Алый автомобиль Mazda 3

Где находятся предохранители Mazda 3?

Как и в большинстве автомобилей на Mazda 3 предусмотрено 2 блока с предохранителями. Первый в салоне в зависимости от года выпуска модели может распологаться слева от рулевой колонки под торпедо 2008 и 2009 года выпуска или более ранние модели. Или же с правой стороны под отделением для перчаток в поздних моделях.

Второй расположен под капотом и в нем собраны наиболее электроемкие потребители, рассчитанные на большую проводимость.

В некоторых модификациях салонная секция находится под перчаточным отделением. О том как поступить в таком случае и заменить электропредохранитель прикуривателя самостоятельно, показано в видео от канала «Автообслуживание своими руками».

Инструкция по снятию и замене

Стоит сказать, что разработчики компании Mazda сделали все, чтобы тому, кто будет эксплуатировать автомобиль, было предельно удобно менять расходные элементы, в том числе и предохранители. Для того, чтобы добраться до отсеков нет необходимости в снятии каких либо узлов или систем.

Подготовка

В случае, если у вас отказал какой-то потребитель, то по схемам выясните, в каком блоке он размещен. Например, элемент, отвечающий за омыватель фар, в Mazda 3 установлен в подкапотном отсеке. А за свет фар и прикуриватель в салонном. Далее в таблице находим, что омыватель фар под номером 9, аналогично определяем расположение элементов защищающих свет фар и прикуриватель.

Шаги

Если элемент размещен в отсеке, который расположен в подкапотном пространстве Mazda 3, то действуем по следующей схеме.

Подкапотный отсек

1. Открываем крышку капота и фиксируем ее.
2. Находим расположение блока. Это нетрудно он расположен справа. На фото на него указывает красная стрелочка.
3. Далее находим рычажок находящийся сзади.
4. Тянем за него и открываем крышку. На обратной ее стороне предусмотрена схема.
5. Находим в ней интересующий нас элемент омыватель фар или другой.
6. Извлекаем его.
7. Проверяем визуально. Если предохранитель перегоревший, то на нем могут быть следы подплавления или заметна перегоревшая спираль. Чтобы определить точнее, можно воспользоваться тестером.
8. Далее вместо перегоревшего ставим новый предохранитель аналогичный по номиналу.

Расшифровка подкапотной секции

1. В случае, если у нас проблемы с предохранителем, находящимся в салонном блоке Mazda 3, то нам нужно найти, где расположен он.
2. Далее извлекаем держатель (из пластмассы).
3. Снимаем саму накладку.
4. Теперь нужно отжать держатели, которым закреплена крышка отсека.
5. Снимаем крышку.
6. Находим два фиксатора при помощи, которых закреплен блок.
7. Опускаем его вниз.
8. Далее все делаем, как и в подкапотном блоке.

Рекомендации по эксплуатации

1. Заменять электропредохранители можно лишь только на такие же по номиналу. В случае, если будет установлен предохранитель, номинал которого больше того, который стоял ранее, то он не сможет защитить потребитель. Если меньшего, то он скорее всего сразу же перегорит.
2. Раз и навсегда забудьте, о каких либо жучках и металлических перемычках, которые неосмотрительные водители иногда ставят вместо электропредохранителей. В лучшем случае будет испорчен потребитель, в худшем такие действия могут привести к пожару.
3. В бардачке возите комплект защитных элементов различного номинала. Вполне возможно, что какой-либо элемент перегорит, когда вы будете вдалеке от мест их продажи.
4. Часто перегорают элементы при помощи, которых защищены такие потребители как прикуриватель и омыватель фар, поэтому электропредохранители соответствующего номинала должны быть у вас с собой в бардачке или ином месте обязательно.
5. Также предохранитель прикуривателя может перегореть, в случае если в его разъем будет подключено какое-либо несовместимое по мощности оборудование.

Извините, в настоящее время нет доступных опросов.

Видео «Меняем силовые электропдохранители самостоятельно»

В этом видео от показано, как можно сэкономить существенную сумму, самостоятельно произведя замену силового электропредохранителя.

Блок в салоне

Он находится под панелью приборов со стороны водителя.

Пример схемы с крышки блока

Описание предохранителей

p, blockquote 12,0,0,0,0 —>

F1	20А Прикуриватель и розетка
F2	10А Аудио, внешнее зеркало с электроприводом
F3	15А Цифровые часы, розетка сзади
F4	10А Круиз-контроль
F5	10А Реле фар
F6	20А Подогрев сиденья
F7	10А Управление двигателем заднего стеклоочистителя
F8	10А Обогрев заднего стекла, Наружное зеркало с электроприводом
F9	10А Управление кондиционером, регулятор люка, электрическое хромированное зеркало
F10	Резерв
F11	10А Лампа освещения салона, дверной выключатель, дверная лампа, ручное управление кондиционером, контроллер Homelink
F12	15А Цифровые часы, ETACM, аудио, сирена
F13	20А Динамики AMP
F14	10А Стоп-сигнал, разъем передачи данных, универсальный контрольный разъем
F15	10А Аварийная лампа
F16	25А Сиденье с электроприводом, управление двигателем заднего стеклоочистителя
F17	20А Контроллер люка
F18	30А Реле обогревателя
F19	10А Комбинация приборов, резистор предварительного возбуждения, ETACM, автоматический датчик освещенности, модуль управления DRL, генератор
F20	15А Модуль управления SRS
F21	10А ЕСМ (V6 2,7 л), PCM (I4 с АКП), ЕСМ (I4 с МКП)
F22	10А Комбинация приборов (Подушка безопасности IND)
F23	10А Модуль управления ABS, G-сенсор, разъем для удаления воздуха, модуль управления 4WD
F24	10А Лампа указателя поворота
F25	10А Фонарь заднего хода, TCM, Блок управления ETS, Датчик отказа зажигания
F26	20А Реле блокировки / разблокировки дверей, реле блокировки / разблокировки ключей
F27	10А Задний и стояночный фонарь (левый), лампа указателя поворота, лампа освещения номерного знака
F28	10А Задний и стояночный фонарь (правый), реле противотуманных фар, переключатель освещения
F29	15А Модуль управления ETS (V6 3.5L), реле безопасности
F30	10А Реле вентилятора радиатора, реле вентилятора конденсатора
F31	20А Электродвигатель переднего стеклоочистителя, реле стеклоочистителя, электродвигатель омывателя

Над предохранителями находятся 2 реле: реле электропривода стекло подъёмников и реле обогревателя заднего стекла.

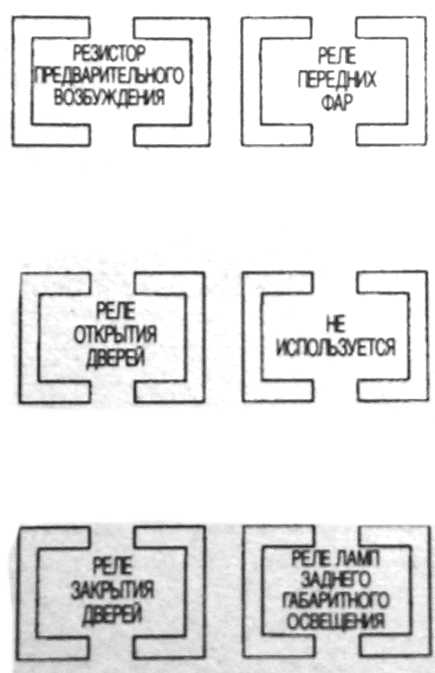

И с обратной стороны блока, так же крепятся несколько элементов реле.
