Обозначения на схемах предохранителей на японских автомобилях
Обозначения на схемах предохранителей на японских автомобилях.Приведенные ниже сокращения и обозначения часто можно встретить на схемах предохранителей японских автомобилей:
A/C кондиционерABS АБСALT генераторALT-S генераторAM переключатель двигателяDEF обогреватель оконDOME освещение салонаDOOR дверьECU контрольный (управляющий ) модуль двигателяEDU контроль впрыскаEFI система электронного контроля впрыска в а/м TOYOTAENG MAIN главный двигателяFAN вентиляторFOG противотуманкаFr переднийF-TAIL задние фонариGAUGE приборная доска, спидометрHAZARD аварийные сигналыHAZ-TRN аварийка-поворотыHEAD передние фарыHEAD LH передние фары левыеHEAD RH передние фары правыеHORN звуковой сигналHTR обогревательI/UP холостой ходIG зажиганиеIGN зажиганиеMAIN главныйP/W стеклоподъемникPOWER питаниеPWR питаниеRAD радиоRr заднийSIG прикуривательSPARE запаснойST стартерSTOP стоп-сигналTAIL задние фонариTURN поворотникиWASH стеклоомывательWIP стеклоочистительWIPER стеклоочиститель
1 — TURN (7.5A) — указатели поворотов и аварийная сигнализация2 — резерв3 — GAUGE (10A) — освещение, габариты, система кондиционирования, фонари заднего хода, система управления люком, стеклоподъемники, обогреватель заднего стекла4 — WIP (20A) — (wiper) стеклоочиститель и омыватель лобового стекла, и стекла задней двери5 — I-UP/M-HTR (10A) — система повышения частоты холостого хода / обогрев боковых зеркал6 — ECU-IG (10A) — система впрыска топлива7 — IGN (7.5A) — система зарядки аккумулятора, система впрыска топлива, система подушек безопасности (SRS)8 — STOP (15A) — стоп-сигналы, дополнительный стоп-сигнал9 — TAIL (15A) — задние габариты, измерительные приборы и датчики, часы, прикуриватель, аудиосистема, обогреватель заднего стекла, подсветка номерного знака, системы впрыска топлива, система кондиционирования, аварийная сигнализация, центральный замок10,11 — резерв12 — OBD (7.5A) — система диагностики OBD-213 — ECU-B (7.5A) — система подушек безопасности, задние противотуманки14 — ST (5A) — система запуска15 — D/L (30A) — центральный замок16 — FOG (15A) — противотуманные фары17 — S-HTR (15A) — (Seat Heater) подогрев сидений18 — резерв19 — CIG (15A) — аудиосистема, часы, прикуриватель, электропривод боковых зеркал20 — DEF (40А) (серый) — обогреватель заднего стекла, предохранитель: DEF I-UP/M-HTR21 — Power (30А) (розовый) — электропривод стеклоподъемников, электропривод люка
Блоки в салоне
Расположение
Общая схема расположения блоков
Назначение
- Распределительный блок (CAN LH №2)
- Распределительный блок (CAN LH №1)
- Блок управления системой регулировки наклона и высоты рулевой колонки
- Блок управления указателями поворота
- Блок управления системы контроля дистанции
- Блок предохранителей
- Блок управления электрооборудованием кузова
- Распределительный блок №5
- Блок управления усилителем рулевого управления
- Распределительный блок №4
- Реле ламп заднего хода
- Усилитель транспондера ключа
- Блок управления транспондером ключа
- Усилитель кондиционера
- Блок управления полным приводом
- Блок управления дорожным просветом
- Блок управления источником питания
- Распределительный блок №3
- Распределительный блок №6
- Вспомогательное реле
- Распределительный блок (CAN RH)
- Блок управления системой контроля давления в шинах
- Аудио усилитель
- Блок блокировки селектора коробки передач
- Распределительный блок №7
- Центральный блок подушек безопасности
Блок предохранителей
В салоне основной блок предохранителей находится под панелью приборов.
Фото пример

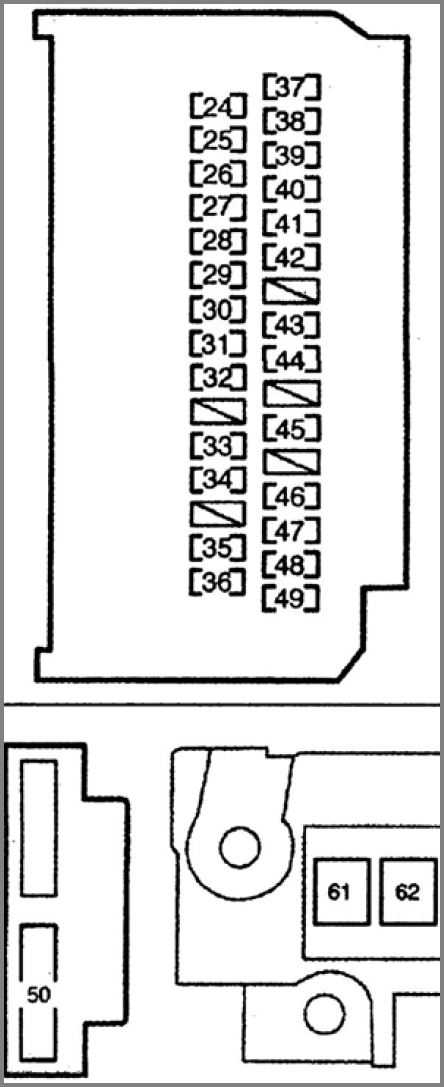

Схема с крышки блока
Описание
| INVERTER | 15A Инвертор |
| FR P/SEAT LH | 30A Водительское сиденье с электроприводом |
| DR/LCK | 25A Блок управления электрооборудованием кузова |
| POWER No.5 | 30A Электропривод двери багажного отделения |
| OBD | 7,5A Диагностический разъем |
| PWR OUTLET | 15A Розетка |
| – | – |
| AM1 | 7,5A Блокировка селектора коробки передач, система запуска, подогрев сидений |
| A/C | 7,5A Кондиционер |
| MIR | 15A Блок управления зеркалами, обогрев зеркал |
| POWER No.3 | 20A Стекло подъемники |
| FR P/SEAT RH | 30A Пассажирское сиденье с электроприводом |
| TI&TE | 15A Система регулировки наклона и высоты рулевой колонки |
| S/ROOF | 25A Люк |
| RR SEAT-HTR RH | 10A Подогрев сидений |
| ECU-IG No.1 | 7,5A ABS, VSC, блок управления электрооборудованием кузова, система помощи при парковке, водительское сиденье с электроприводом, система регулировки наклона и высоты рулевой колонки, блокировка селектора коробки передач, система контроля давления в шинах, разъем прицепа, розетка, люк, электропривод двери багажного отделения, омыватель фар, Blind Spot Monitor, дополнительный дисплей |
| AIR SUS IG | 20A Пневмо подвеска |
| LH-IG | 7,5A Лампы заднего хода, система зарядки, комбинация приборов, указатели поворота, кондиционер, подогрев сидений, обогрев заднего стекла |
| 4WD | 20A Полный привод |
| RR SEAT-HTR LH | 10A Подогрев сидений |
| WSH | 20A Омыватель стекла |
| WIPER | 30A Стеклоочиститель и омыватель |
| ECU-IG No.2 | 7,5A Блок управления электрооборудованием кузова, усилитель рулевого управления, блок сетевого шлюза |
| TAIL | 15A Габаритный свет, габаритный свет прицепа |
| A/C IG | 10A Кондиционер |
| – | – |
| SEAT-HTR | 20A Вентиляция и подогрев сидений |
| PANEL | 7,5A Подсветка панели приборов, освещение перчаточного ящика, подсветка пепельницы, дополнительный дисплей, аудио система, монитор заднего вида, навигация, развлекательная система для задних пассажиров, комбинация приборов, кондиционер, вентиляция и подогрев сидений, Blind Spot Monitor |
| ACC | 7,5A Дополнительный дисплей, аудиосистема, развлекательная система для задних пассажиров, монитор заднего вида, навигация, лампы заднего хода, лампы заднего хода (прицеп), розетка, зеркала с электроприводом, блок управления электрооборудованием кузова |
| BK/UP LP | 10A Лампы заднего хода, комбинация приборов |
| CIG | 15A Прикуриватель |
| POWER No.1 | 30A Стекло подъемники, стекло подъемник двери багажного отделения |
Монтажный блок
Вариант 1
модели с левым рулем до 1993 года
Фото пример

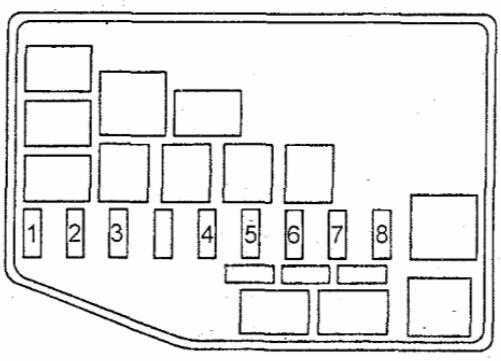

Схема
Описание
| Предохранители | |
| 1 | — |
| 2 | 7,5A DOME (плафон внутреннего освещения) |
| 3 | 15A ECU-B |
| 4 | 15A RR А.С (реле- регулятор генератора) |
| 5 | 15A STOP (стоп-сигналы ) |
| 6 | 10/15A TAIL *1 (габариты) TAIL (RH) *2 |
| 7 | 10A TAIL (LH) *2 (габариты) |
| 8 | 10/15A HEAD (RH) *3 HEAD LO (RH) *4 (фары) |
| 9 | 10/15А HEAD (LH) *3 HEAD LO (LH) *4 |
| 10 | 15А HAZ-HORN (аварийная сигнализация и звуковой сигнал) |
| 11 | 15А RADIO-CIG (радиоприемник и прикуриватель) |
| 12 | 15А DEFOG (обогреватель заднего стекла) |
| 13 | 15А SEAT-HTR (подогрев сидений) |
| 14 | 15А А.С. (кондиционер) |
| 15 | 20А WIPER (стеклоочиститель) |
| 16 | 10А TURN-GAUGE (указатели поворота) |
| 17 | 7,5А ENGINE (двигатель) |
| 18 | 7,5А IGN (зажигание) |
| 19 | 7,5А CHARGE (зарядка) |
| 20 | 7,5А ST (стартер) |
| 21 | — |
| 22 | 10А HEAD HI (RH)*4 (фары) |
| 23 | 10А HEAD HI (LH)*4 (фары) |
| Реле | |
| A | Реле задних фонарей |
| В | Реле стеклоочистителя*5 |
| C | — |
| D | Реле переключения света фар |
| E | Реле заднего противотуманного фонаря |
| F | Реле обогревателя стекла задней двери |
| G | — |
| H | Тепловой предохранитель отопителя |
| I | Тепловой предохранитель (цепь электроприводов) |
| J | Реле звукового сигнала |
| К | Реле указателя уровня масла в двигателе |
| L | Реле переднего отопителя |
| M | Реле заднего отопителя |
| N | Реле переключения света фар*4 |
*1 — Кроме моделей для Германии.*2 — Модели для Германии.*3 — Модели без системы освещения в дневное время и модели для Германии.*4 — Модели с системой освещения в дневное время и модели для Германии.
Вариант 2
модели с правым рулем до 1993 года
Фотография – схема
Схема
Обозначение
| Предохранители | |
| 1 | 15А RR А.С (рел е- регулятор генератора) |
| 2 | 15А HAZ-HORN (аварийная сигнализация и звуковой сигнал) *1 10А HEAD UPP (RH) (правая, дальний свет)*2 |
| 3 | ECU-! G |
| 4 | 15А TAIL (габариты) |
| 5 | 15А STOP (стоп-сигналы) |
| 6 | 10А HEAD UPP (LH) (левая, дальний свет)*2 |
| 7 | 15А А.С. (кондиционер) |
| 8 | 15А RADIO-CIG (радиоприемник и прикуриватель) |
| 9 | ECU-B |
| 10 | 10/15А HEAD (LH)*1 HEAD LWR (LH)*2 (фары) |
| 11 | _ |
| 12 | 15А HAZ-HORN *2 (сигнализация, сигнал) |
| 13 | — |
| 14 | 10/15А HEAD (RH)*1 HEAD (LWR, RH)*2 (фары) |
| 15 | 15А DEFOG (обогреватель заднего стекла) |
| 16 | — |
| 17 | 7,5А DOME (плафон внутреннего освещения) |
| 18 | 7,5А ST (стартер) |
| 19 | 7,5А ENGINE (двигатель) |
| 20 | 10А TURN-GAUGE (указатели поворота) |
| 21 | 7,5А IGN (зажигание) |
| 22 | 7,5А CHARGE (зарядка) |
| 23 | — |
| 24 | 20А WIPER (стеклоочиститель) |
| Реле | |
| А | Реле переключения света фар |
| В | Реле стеклоочистителя *6 |
| С | Реле указателя уровня масла в двигателе |
| D | Тепловой предохранитель отопителя |
| Е | Реле задних фонарей |
| F | Реле звукового сигнала |
| G | Реле переднего отопителя*4 Контрольное реле неисправности ламп*3 |
| Н | Реле переднего отопителя*3 Реле заднего противотуманного фонаря*5 |
| I | Автоматический выключатель цепи стеклоподъемников |
| J | Реле заднего отопителя |
| К | Реле обогревателя стекла задней двери |
| L | Реле переключения света фар |
| М | Реле №2 переключения света фар (проблесковый режим)*2 Реле переднего отопителя*7 |
| N | Реле включения повышающей передачи*8 |
| О | Реле №3 переключения света фар (проблесковый режим) *2 Главное реле двигателя |
*1 — Модели без системы освещения с переключателем света фар, обеспечивающим проблесковое включение.*2 — Модели с системой освещения с переключателем света фар, обеспечивающим проблесковое включение.*3 — Модели для Австралии.*4 — Кроме моделей для Австралии.*5 — Модели для Европы.*6 — Модели с системой прерывистого режима стеклоочистителя (без регулятора интервала времени).*7 — Модели без системы стекло очистителя заднего стекла.*8 — Модели с автоматической коробкой передач (за исключением моделей, поставляемых в Европу).
Вариант 3
модели с 1993 года
Фотография
Пример схемы с крышки блока
Схема
Назначение
| Предохранители | |
| 1 | 7,5A Запасной W/PUMP (с 7.99) |
| 2 | 15A ECU-IG |
| 3 | 10A TURN – указатели поворотов |
| 4 | 20А WIPER – стекло очиститель |
| 5 | 15А H-LP (RH) – фара правая |
| 6 | 15А H-LP (LH) – фара левая |
| 7 | 5/10А IGN (до 8.98) IGN (c 8.98) – зажигание |
| 8 | 15А FOG – противотуманные фары |
| 9 | 10А RADIO – радио, аудио сиситема |
| 10 | 5А ST – стартер |
| 11 | 20А DEF – обогреватель заднего стекла |
| 12 | 10А GAUGE – приборы |
| 13 | 15А A.C. – кондиционер |
| 14 | 15А EFI: ECD |
| 15 | 15А CIG – прикуриватель |
| 16 | 20А RR HTR – задний обогреватель |
| 17 | 15А RADIO №2 – радио, аудио система |
| 18 | 10А Запасной OBD II (c 7.99) |
| 19 | 15А Запасной AC 100V |
| 20 | 20А AM2 |
| 21 | 10А DOME – освещение салона |
| 22 | 15А ECU-B |
| 23 | 15А TAIL – габариты |
| 24 | 15А STOP – стоп сигналы |
| 25 | 15А HAZ – аварийная сигнализация |
| 26 | 30А PWR – электропривод окон |
| Реле | |
| A | Реле фар |
| В | Реле отопителя |
| С | Главное силовое реле |
| D | Реле заднего отопителя |
Блоки в салоне
Схема расположения
Общая схема расположения блоков в салоне Королла 150
Описание
- Блок управления кондиционером
- Блок предохранителей / Блок управления электрооборудованием кузова
- LHD: Блок управления корректором фар
- Блок управления блокировкой руля
- Блок управления усилителем рулевого управления
- Усилитель транспондера ключа
- Блок реле №1
- Блок реле №2
- Распределительный блок
- Распределительный блок
- Реле стеклоочистителя
- LHD: Блок управления коробкой передач (Multi-mode)
- Блок управления двигателем и коробкой передач
- Блок управления системой старт-стоп
- Блок управления интерфейсом мультимедиа
- LHD: Блок управления блокировкой селектора коробки передач
- Блок управления подушками безопасности
- RHD: Реле указателей поворота
Блок предохранителей
Он находится в салоне под панелью с левой стороны.
Для доступа надо нажать на фиксатор крышки.
Пример назначения с крышки
Фото – схема
Описание
| 1 | 7,5А AM1 – Система запуска, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, предохранители: “CIG”, “ACC” |
| 2 | 15А FR FOG – Передний противотуманный свет |
| 3 | – |
| 4 | 25А ACC-B – Предохранители: “CIG”, “ACC” |
| 5 | 25А DOOR – Центральный замок |
| 6 | – |
| 7 | 10А STOP – Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, VSC, блок управления электрооборудованием кузова, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, блок управления коробкой передач |
| 8 | 7,5A OBD – Диагностический разъем |
| 9 | 10A ECU-IG NO.2 – Лампы заднего хода, система зарядки, внутреннее зеркало с автоматическим затемнением, монитор, люк, обогрев заднего стекла, кондиционер, указатели поворота, аварийная сигнализация, индикатор ремня безопасности переднего пассажира, система старт-стоп, система помощи при парковке |
| 10 | 10A ECU-IG NO.1 – без системы старт-стоп: Автоматический корректор фар, блок управления электрооборудованием кузова, электро усилитель рулевого управления, вентилятор системы охлаждения(s), блокировка селектора коробки передач, датчик дождя, ABS, VSC, аудио система, навигация, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, очистители фар, интеллектуальная система входа и запуска |
| 11 | 15A WASHER – Омыватель стекла |
| 12 | – |
| 13 | 25A WIPER – Стеклоочиститель, датчик дождя |
| 14 | 10A HTR-IG – Кондиционер, обогрев заднего стекла, вспомогательный отопитель |
| 15 | 15A SEAT HTR – Подогрев сидений |
| 16 | 10A TAIL – Габаритный свет, освещение номерного знака, задний противотуманный свет, передний противотуманный свет, корректор фар, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива, подсветка панели приборов |
| 17 | 7,5A PANEL – Переключатель освещения, подсветка панели приборов, освещение перчаточного ящика, переключатели на руле, блок управления электрооборудованием кузова |
| 18 | 10A ECU-IG NO.1 – с системой старт-стоп: Автоматический корректор фар, блок управления электрооборудованием кузова, электро усилитель рулевого управления, вентилятор системы охлаждения, блокировка селектора коробки передач, датчик дождя, ABS, VSC, аудио система, навигация, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива, очистители фар, интеллектуальная система входа и запуска, система старт-стоп |
| 19 | 20A FR DOOR – Стекло подъёмники |
| 20 | 20A RL DOOR – Стекло подъёмники |
| 21 | 20A RR DOOR – Стекло подъёмники |
| 22 | 20A SUNROOF – Люк |
| 23 | 15А CIG – Прикуриватель |
| 24 | 7,5A ACC – Зеркала с электроприводом, аудио система, навигация, блокировка селектора коробки передач, блок управления электрооборудованием кузова, интеллектуальная система входа и запуска, система старт-стоп |
| 25 | |
| 26 | 10A MIR HTR – Обогрев зеркал, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива |
| 27 | |
| 28 | |
| 29 | 7,5A RR FOG – Задний противотуманный свет |
| 30 | 7,5A IGN – Блокировка руля, подушки безопасности, блок управления коробкой передач, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, интеллектуальная система входа и запуска, система старт-стоп |
| 31 | 7,5A METER – Комбинация приборов, система старт-стоп |
Верхний отдел блока
Для доступа к нему надо убрать защиту панели для моделей с левым рулём.
Либо бардачок, для моделей с правым расположением руля.
Схема
Обозначение
Блок реле №1
Схема
Назначение
| R1 | Стартер (ST) |
| R2 | Задний противотуманный свет (RR FOG) |
| R3 | Вспомогательное реле (ACC) |
| R4 | Вспомогательное реле (ACC CUT) |
Схема
Расшифровка
| R1 | Передний противотуманный свет (FR FOG) |
| R2 | Стартер (ST CUT) |
| R3 | Панель (PANEL) |
| R4 | Резерв |
Блок предохранителей в салоне
Автомобили с левым рулем
Автомобили с левым рулем
Схема блока предохранителей
Распределение предохранителей в салоне автомобиля
| нет. | Имя | Ампер | Контур |
|---|---|---|---|
| 1 | Клиент | 10 | Со светодиодами: передний габаритный фонарь, задний фонарь, подсветка номерного знака, ручная регулировка угла освещения, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, подсветка приборной панели |
| 1 | Панель 2 | 7,5 | Без габаритных огней: передние габаритные огни, задние фонари, подсветка номерного знака, рычаг управления фарами с ручным рычагом, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, подсветка приборной панели |
| 2 | Клавиатура 1 | 7,5 | Выключатель с подсветкой, подсветка приборной панели, выключатель рулевой колонки, система остановки и запуска, датчики и приборная панель |
| 3 | Кондиционер | 7,5 | Кондиционер, обогрев заднего стекла, электрический обогреватель |
| 4 | D двери | 20 | Электрические стеклоподъемники |
| 5 | Двери RL | 20 | Электрические стеклоподъемники (левый задний) |
| 6 | Задние двери | 20 | Электрические стеклоподъемники (правый задний) |
| 7 | – | – | – |
| 8 | CIG | 15 | Гнездо (прикуриватель) |
| 9 | ACC | 7,5 | Электропривод замков дверей, наружных зеркал, аудиосистемы, часов |
| 10 | – | – | – |
| 11 | ID / UP / MIR HTR | 10 | Обогреватель наружных зеркал |
| 12 | – | – | – |
| 13 | AM1 NO.2 | 7,5 | – |
| 14 | RR FOG | 7,5 | Задний противотуманный фонарь |
| 15 | IGN | 7,5 | Многоточечный впрыск топлива/последовательный многоточечный впрыск топлива, система подушек безопасности SRS, интеллектуальная система входа и запуска, система “стоп-старт |
| 16 | Описание | 7,5 | Датчики и измерительные приборы |
| 17 | P S-HTR | 15 | Подогрев сидений |
| 18 | D S-HTR | 15 | Сиденья с подогревом |
| 19 | WIP | 20 | Стеклоочистители ветрового стекла |
| 20 | RR WIP | 15 | Стеклоочиститель заднего стекла |
| 21 | WSH | 15 | Омыватель ветрового стекла, омыватель заднего стекла |
| 22 | ECU-IG | 10 | Система дневных ходовых огней, ABS, усилитель руля, электростеклоподъемники, система блокировки дверей с электроприводом, VSC, активный контроль крутящего момента 4WD, интеллектуальная система входа и запуска, система стоп-старт, электрический вентилятор охлаждения |
| 23 | Датчики | 10 | Система зарядки, указатели поворота, мигалки аварийной сигнализации, фонари заднего хода, система кондиционирования воздуха, обогрев задних стекол, датчики и измерительные приборы |
| 24 | OBD2 | 7,5 | Бортовая диагностическая система |
| 25 | Остановить | 10 | Стоп-сигнал, верхний стоп-сигнал, многоточечный впрыск топлива/система последовательного многоточечного впрыска топлива, ABS, VSC, система блокировки переключения передач |
| 26 | – | – | – |
| 27 | Д / Л | 25 | Электрическая система блокировки дверей, двойная система блокировки |
| 28 | Затуманивание (FR FOG) | 15 | Передняя противотуманная фара |
| 29 | Полный привод | 7,5 | Активный полный привод с регулировкой крутящего момента |
| 30 | Хвостовик | 10 | Нет габаритных огней: передние габаритные огни, задние фонари, подсветка номерного знака, регулятор положения фар с ручным управлением, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, подсветка панели приборов |
| 31 | AM1 | 25 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предохранители “ACC”, “CIG” |
Автомобили с левым рулем
Автомобили с левым рулем Автомобили с правым рулем
| № | Имя | ǞǞǞǞǞ | Контур |
|---|---|---|---|
| 1 | PWR | 30 | Электрический стеклоподъемник |
| 2 | Дельф | 30 | Заднее стекло с подогревом |
| 3 | – | – | – |
| Реле | |||
| R1 | Блок зажигания (IG1) | ||
| R2 | Нагреватель (HTR) | ||
| R3 | LHD: проблесковый маячок |
Дополнительный блок предохранителей
| № | Имя | Ампер | Контур |
|---|---|---|---|
| 1 | AM2 NO.2 | 7,5 | Открывание задней двери, зарядка, управление замками дверей, двойное запирание, управление двигателем, иммобилайзер двигателя, система входа и запуска, зажигание, освещение, внутреннее освещение, напоминание о свете, электрические стеклоподъемники, предупреждение о ремне безопасности, запуск, блокировка руля, система остановки и запуска, задние фонари, иммобилайзер, беспроводное управление замками дверей |
| 1 | WIP-S | 7,5 | 1ND-TV: Управление питанием |
| 2 | AM2 NO.2 | 7,5 | Открывание задней двери, зарядка, управление замками дверей, двойная блокировка, управление двигателем, иммобилайзер двигателя, система входа и запуска, зажигание, освещение, внутреннее освещение, напоминание о свете, электрические стеклоподъемники, предупреждение о ремне безопасности, запуск, блокировка руля, система остановки и запуска, задние фонари, защита от кражи, беспроводное управление замками дверей |
| 2 | WIP-S | 7,5 | 1ND-TV: Управление питанием |
Обозначения на схемах предохранителей на японских автомобилях
Обозначения на схемах предохранителей на японских автомобилях.Приведенные ниже сокращения и обозначения часто можно встретить на схемах предохранителей японских автомобилей:
A/C кондиционерABS АБСALT генераторALT-S генераторAM переключатель двигателяDEF обогреватель оконDOME освещение салонаDOOR дверьECU контрольный (управляющий ) модуль двигателяEDU контроль впрыскаEFI система электронного контроля впрыска в а/м TOYOTAENG MAIN главный двигателяFAN вентиляторFOG противотуманкаFr переднийF-TAIL задние фонариGAUGE приборная доска, спидометрHAZARD аварийные сигналыHAZ-TRN аварийка-поворотыHEAD передние фарыHEAD LH передние фары левыеHEAD RH передние фары правыеHORN звуковой сигналHTR обогревательI/UP холостой ходIG зажиганиеIGN зажиганиеMAIN главныйP/W стеклоподъемникPOWER питаниеPWR питаниеRAD радиоRr заднийSIG прикуривательSPARE запаснойST стартерSTOP стоп-сигналTAIL задние фонариTURN поворотникиWASH стеклоомывательWIP стеклоочистительWIPER стеклоочиститель
1 — TURN (7.5A) — указатели поворотов и аварийная сигнализация2 — резерв3 — GAUGE (10A) — освещение, габариты, система кондиционирования, фонари заднего хода, система управления люком, стеклоподъемники, обогреватель заднего стекла4 — WIP (20A) — (wiper) стеклоочиститель и омыватель лобового стекла, и стекла задней двери5 — I-UP/M-HTR (10A) — система повышения частоты холостого хода / обогрев боковых зеркал6 — ECU-IG (10A) — система впрыска топлива7 — IGN (7.5A) — система зарядки аккумулятора, система впрыска топлива, система подушек безопасности (SRS)8 — STOP (15A) — стоп-сигналы, дополнительный стоп-сигнал9 — TAIL (15A) — задние габариты, измерительные приборы и датчики, часы, прикуриватель, аудиосистема, обогреватель заднего стекла, подсветка номерного знака, системы впрыска топлива, система кондиционирования, аварийная сигнализация, центральный замок10,11 — резерв12 — OBD (7.5A) — система диагностики OBD-213 — ECU-B (7.5A) — система подушек безопасности, задние противотуманки14 — ST (5A) — система запуска15 — D/L (30A) — центральный замок16 — FOG (15A) — противотуманные фары17 — S-HTR (15A) — (Seat Heater) подогрев сидений18 — резерв19 — CIG (15A) — аудиосистема, часы, прикуриватель, электропривод боковых зеркал20 — DEF (40А) (серый) — обогреватель заднего стекла, предохранитель: DEF I-UP/M-HTR21 — Power (30А) (розовый) — электропривод стеклоподъемников, электропривод люка
Блоки под капотом
Блок предохранителей и реле
Данный блок расположен в левой части моторного отсека, рядом с аккумулятором.
Фотография
Пример схемы с крышки блока
Схема
Обозначение
| 1 | 15A DOME – Часы, комбинация приборов, двойная блокировка, фары, освещение салона, предупреждающий зуммер, мульти-информационный дисплей, аудио система, блок управления блокировкой дверей |
| 2 | 15A EFI – Блок управления двигателем, иммобилайзер, блок управления коробкой передач |
| 3 | 15A HORN – Звуковой сигнал |
| 4 | 15A AM2 – Система зарядки, комбинация приборов, блок управления двигателем, иммобилайзер, блок управления коробкой передач, мульти-информационный дисплей, система подушек безопасности SRS, система зажигания |
| 5 | 30A ST – Система запуска |
| 6 | – |
| 7 | 10A H−LP LH – Левая фара, корректор фар |
| 8 | 10A H−LP RH – Левая фара, корректор фар |
| 9 | 15A P/POINT – Розетка |
| 10 | Запасной предохранитель |
| 11 | Запасной предохранитель |
| 12 | Запасной предохранитель |
| 13 | – |
| 14 | – |
| 15 | 30A RDI – Вентилятор системы охлаждения |
| 16 | 50A HTR SUB1 – Вспомогательный отопитель (PTC) |
| 17 | – |
| Реле | |
| R1 | Вентилятор системы охлаждения |
| R2 | Вентилятор системы охлаждения |
| R3 | Стартер |
| R4 | – |
| R5 | Розетка |
| R6 | Вспомогательный отопитель (PTC) |
| R7 | EFI |
| R8 | Муфта компрессора кондиционера |
| R9 | Звуковой сигнал |
Дополнительный блок
Схема
Расшифровка
| 1 | 10А H-LP HI RH – Фары (дневные ходовые огни) |
| 2 | 10А H-LP HI LH – Комбинация приборов, фары (дневные ходовые огни) |
| Реле | |
| R1 | Фары |
| R2 | Диммер (DIM) |
| R3 | – |
Блок АБС
Схема
Описание
- 1 – предохранитель ABS №3 (модели без VSC); нет (модели с VSC)
- А – нет (модели без VSC); реле ABS MTR (модели с VSC)
- В – реле ABS MTR (модели без VSC); реле ABS CUT (модели с VSC)
- С – реле ABS SOL (модели без VSC); нет (модели с VSC).
Блок силовых предохранителей
Он находится на плюсовой клемме аккумуляторной батареи и выполненный в виде плавких вставок высокой мощности.
Схема
Обозначение
- 60А MAIN – Предохранители: “EFI”, “DOME”, “HORN”, “ST”, “AM2”, “H−LP LH”, “H−LP RH”, “H−LP LH (HI)”, “H−LP RH (HI)”, “H−LP LH (LO)”, “H−LP RH (LO)”
- 80А – Система “START/STOP”
- ALT 100/120A – Предохранители: “ECU−B”, “TAIL”, “D/L”, “OBD”, “RDI”, “AM1”, “HAZ”, “HTR”, “HTR-SUB1”, “POWER”, “STOP”, “DEF”, Система зарядки
- 60А ABS – АБС
Есть что добавить – пишите в комментарии.
Блок реле и плавких вставок
модели с 1993 года
Схема
Описание
| Блок реле №1 | |
| А | Реле переднего отопителя |
| 1 | 40A FR HTR (передний отопитель) |
| 2 | 30A CDS FAN (вентилятор конденсатора) |
| 3 | 30A HEAD (фары) |
| 4 | 30A А/С №2 (кондиционер) |
| 5 | запасной |
| 6 | 60A ABS |
| 7 | 60A АМ1 (цепь АМ1 замка зажигания) |
| Блок реле №2 | |
| Реле электромагнитных клапанов системы ABS | |
| Реле модулятора ABS | |
| Блок реле №3 | |
| А | Главное реле вентилятора кондиционера |
| 1 | 15A Тепловой предохранитель PWR RR DOOR (система закрытия задней двери) |
| 2 | Запасной |
| Блок реле №6 | |
| А | Реле противотуманных фар |
| В | Реле преобразователя напряжения (AC100V) |
| Блок реле №7 (модификации) | |
| А | Главное реле двигателя |
| В | Реле электромагнитного перепускного клапана |
