Предохранители и реле в toyota land cruiser 100 с 1998-2007г

Блоки под капотом

Расположение

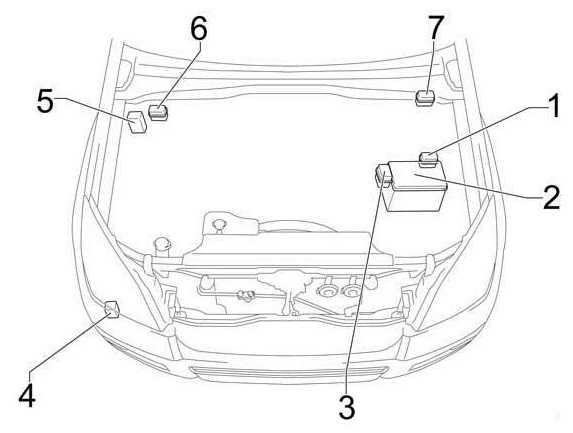

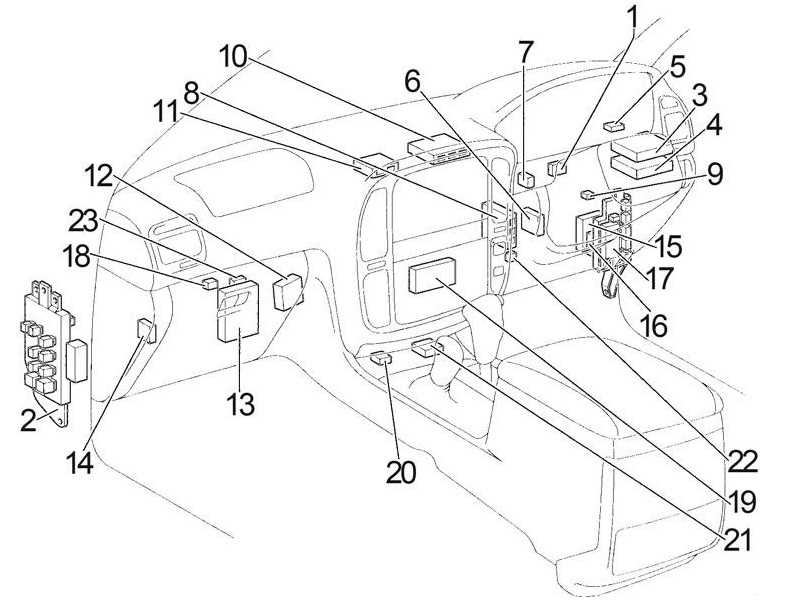

Общая схема расположения блоков под капотом

Назначение

Блок реле №1
Блок предохранителей и реле
Блок реле №2
Реле очистителей фар
Блок управления контролем устойчивости (без VSC)
Блок реле №3 (левый руль)
Блок реле №3 (правый руль)

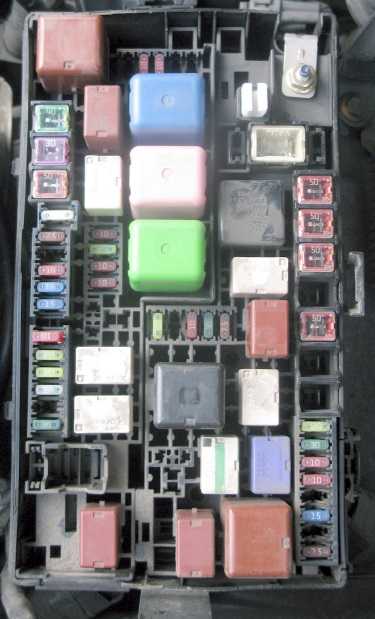

Блок предохранителей и реле

Он находится с левой стороны рядом с аккумулятором.

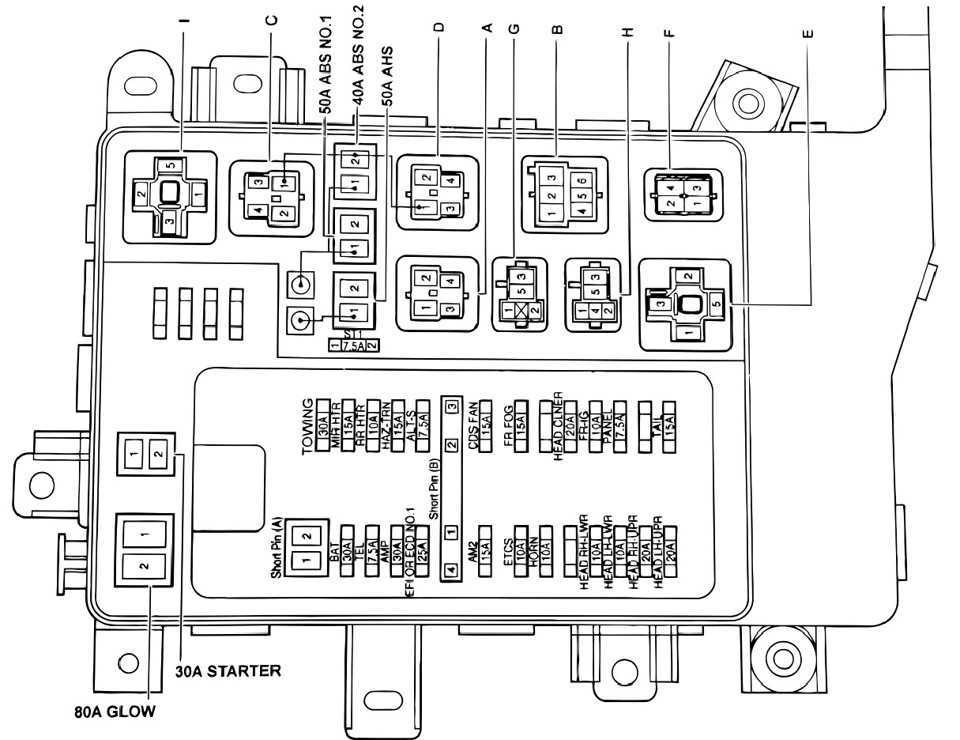

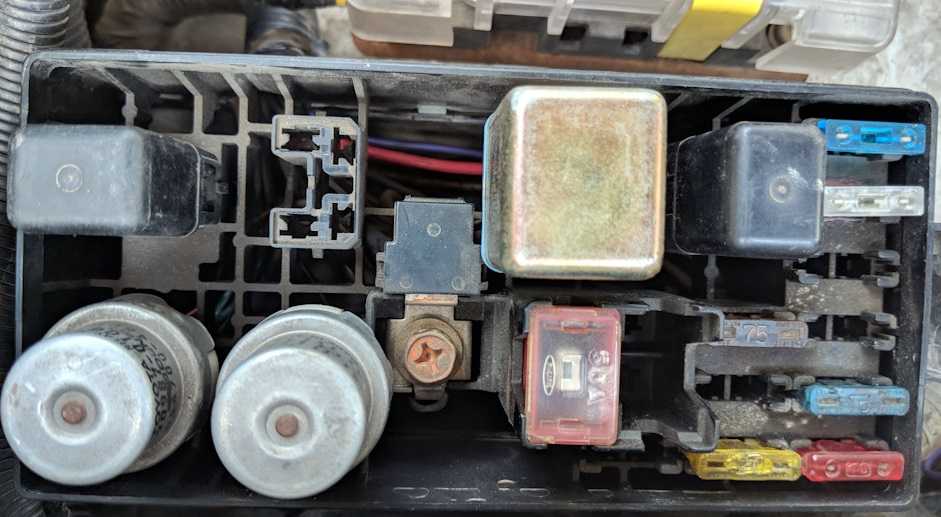

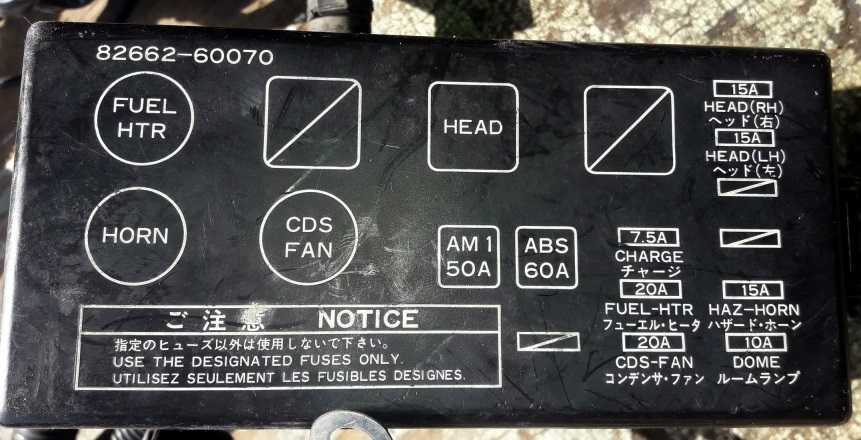

Пример схемы с крышки блока

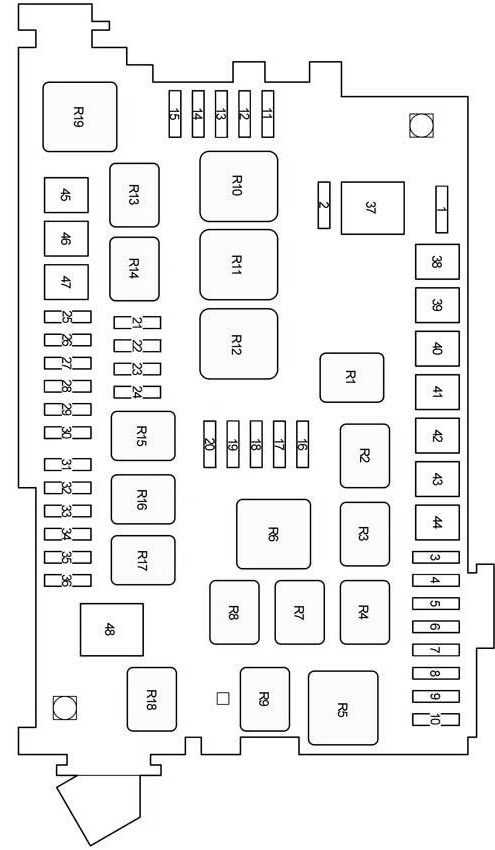

Схема

Расшифровка

1	10A Запасной предохранитель
2	15A Запасной предохранитель
3	20A CDS FAN – Вентилятор системы охлаждения
4	30A RR A/C – Задний кондиционер
5	10A MIR HEATER – Обогрев зеркал
6	10A STOP – Лампы стоп-сигнала, дополнительный стоп-сигнал, блокировка селектора коробки передач, ABS, VSC, A-TRC, задняя подвеска с регулируемой высотой
7	–
8	15A FR FOG – Передний противотуманный свет
9	7,5A VISCUS – Вязкостной подогреватель
10	7,5A OBD – Диагностический разъем
11	10A HEAD (LO RH) – Ближний правый свет
12	10A HEAD (LO LH) – Ближний левый свет
13	10A HEAD (HI RH) – Дальний правый свет
14	10A HEAD (HI LH) – Дальний левый свет
15	10A EFI NO.2 – Кислородный датчик, датчик массового расхода воздуха
16	7,5A HEATER NO.2 – Кондиционер
17	30A DEFOG – Обогрев заднего стекла
18	10A AIRSUS NO.2 – Задняя подвеска с регулируемой высотой
19	20A FUEL HEATER – Подогрев топлива
20	20A SEAT HEATER – Подогрев сидений
21	10A DOME – Освещение салона, персональное освещение, система беспроводного дистанционного управления, подсветка замка зажигания, освещение в дверях
22	20A RADIO NO.1 – Аудио система
23	10A ECU−B – ABS, VSC, A-TRC, кондиционера, холодильник, стеклоподъемники
24	10A ECU−B NO.2 – Блок управления электрооборудованием кузова
25	Short pin
26	7,5A ALT−S – Система зарядки
27	–
28	10A HORN – Звуковой сигнал
29	15A A/F HEATER – Датчик соотношения воздух топливо
15A F/PMP – 1KD−FTV: Топливный насос
30	15A TRN−HAZ – Указатели поворота, аварийная сигнализация
31	10A ETCS – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
32	20A Efl – Блок управления топливным насосом, топливный насос, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
25A Efl – 1KD−FTV: Блок управления топливным насосом, топливный насос, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
33	20A D FR P/W – Стеклоподъемник водителя
34	25A DR/LCK – Центральный замок
35	–
36	30A RADIO NO.2 – Аудио система
37	120A ALT – без PTC: Реле обогрева заднего стекла, реле зажигания, предохранители: “HEATER”, “CDS FAN”, “AM1”, “J/B”, “VISCUS”, “OBD”, “MIR HEATER”, “STOP”, “FR FOG”, “AIRSUS”, “RR A/C” и “STOP”
140A ALT – с PTC: Реле обогрева заднего стекла, реле зажигания, предохранители: “HEATER”, “CDS FAN”, “AM1”, “J/B”, “VISCUS”, “OBD”, “MIR HEATER”, “STOP”, “FR FOG”, “PTC-1”, “PTC-2”, “PTC-3”, “AIRSUS”, “RR A/C” и “STOP”
38	50A HEATER – Кондиционер
39	50A AIRSUS – Задняя подвеска с регулируемой высотой
40	50A AM1 – Предохранители: “ACC”, “CIG”, “IG1”, “IG1 NO.2”, “ECU−IG”, “FR WIP−WSH”, “RR WIP”, “RR WSH”, “DIFF”, “TEMS” и “STA”
41	40A PTC-1 – Вспомогательный отопитель (PTC)
42	50A J/B – Предохранители: “PWR OUTLET”, “P FR P/W”, “P RR P/W”, “D RR P/W”, “D P/SEAT”, “P P/SEAT”, “POWER”, “TAIL” и “PANEL”
43	40A PTC-2 – Вспомогательный отопитель (PTC)
44	40A PTC-3 – Вспомогательный отопитель (PTC)
45	40A ABS MTR – ABS, VSC, A-TRC
46	30A AM2 – Система запуска, предохранители: “IGN”, “GAUGE” и “SRS”
47	30A ABS SOL – без системы курсовой устойчивости: ABS
50A ABS SOL – ABS (антиблокировочная система тормозов), VSC (система курсовой устойчивости), A-TRC (активная антипробуксовочная система)
48	80A GLOW – Свечи накала
Реле
R1	Вентилятор системы охлаждения (CDS FAN)
R2	Вспомогательное реле (ACC CUT)
R3	Противотуманный свет
R4	Стартер (STA)
R5	Зажигание (IG)
R6	Отопитель
R7	Муфта компрессора кондиционера (MG CLT)
R8	–
R9	Обогрев заднего стекла (DEFOG)
R10	Насос антиблокировочной системы тормозов (ABS MTR)
R11	Активная антипробуксовочная система (TRC MTR)
R12	Антиблокировочная система тормозов (ABS SOL)
R13	Система помощи при спуске по склону (DAC)
R14	Топливный насос (C/OPN) или EDU
R15	–
R16	Блок управления двигателем (EFI)
R17	Датчик соотношения воздух топливо (A/F HEATER)
R18	Топливный насос
R19	Фары (HEAD)

R1 – Стартер (STA)
R2 – Свечи накала (GLOW)

R1 – Пневматическая подвеска (AIR SUS)
R2 – Диммер (при наличии дневных ходовых огней)

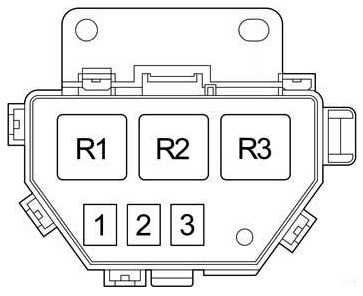

Блок реле 3

R1 – Вспомогательный отопитель (PTC №1)
R2 – Вспомогательный отопитель (PTC №2)
R3 – Вспомогательный отопитель (PTC №3)

Есть что добавить – пишите в комментарии.

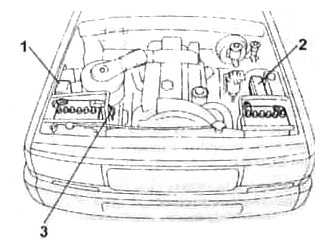

’90 -’97 Схема предохранителей Toyota Land Cruiser 80

No. Предохранитель А Схема

1 CIG 15 Прикуриватель, зеркала заднего вида с электроприводом, цифровой дисплей часов, радио, кассетный магнитофон, антенна с электроприводом, система блокировки переключения передач автоматической коробки передач, система подушек безопасности SRS

2 ХВОСТ 15 Задний фонарь, освещение номерного знака, габаритные огни и передние боковые габаритные огни, освещение приборной панели, часы, освещение перчаточного ящика

3 БД 15 Бортовая система диагностики

4 СТОП 10 Стоп-сигналы, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, устройство отмены круиз-контроля, система блокировки переключения АКПП

5 DEFOG 20 Обогрев заднего стекла

6 стеклоочиститель 20 Стеклоочистители и омыватель, стеклоочиститель и омыватель заднего стекла

7 ДАТЧИК 10 Манометры и счетчики, индикаторы напоминания об обслуживании и предупреждающие зуммеры (кроме сигнальных ламп выпуска и открытия дверей), фонари заднего хода

8 РУБОН 7.5 Указатели поворота

9 ЭБУ-ИГ 15 Круиз-контроль

10 ЭБУ-В 10 Система подушек безопасности SRS

11 ЗАДНИЙ-HTR 20 Система кондиционирования

12 IGN 7,5 Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система контроля выбросов, система подушек безопасности SRS

13 А.C 10 Система кондиционирования

14 DIFF 30 Система блокировки дифференциала

15 – – Не используется

16 – – Не используется

17 – – Не используется

18 НАГРЕВАТЕЛЬ ПЛАСТИН 40 Система кондиционирования

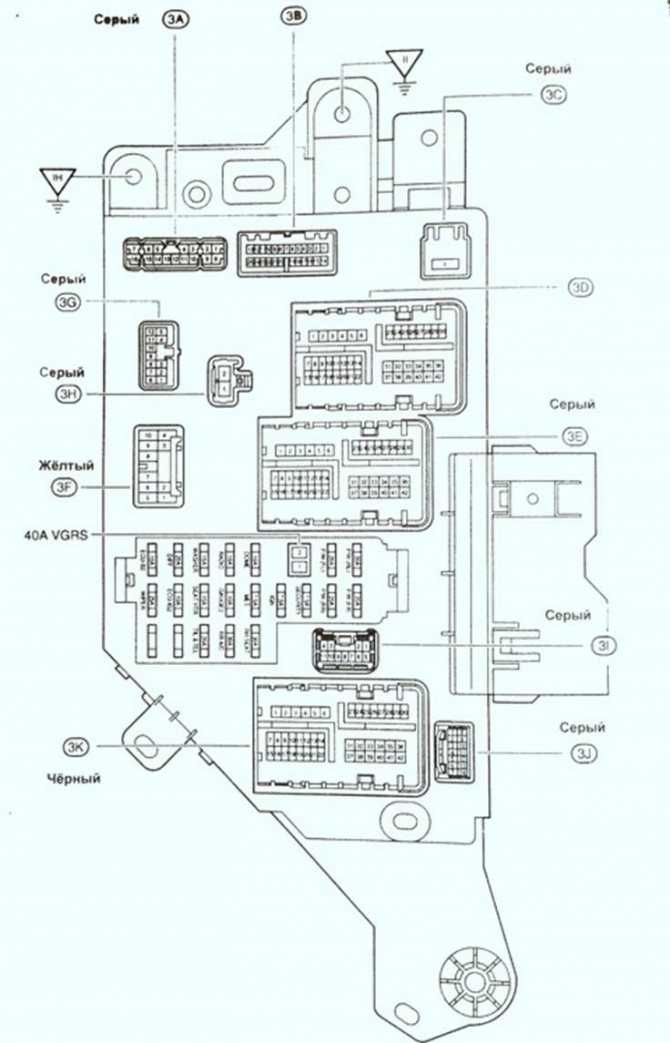

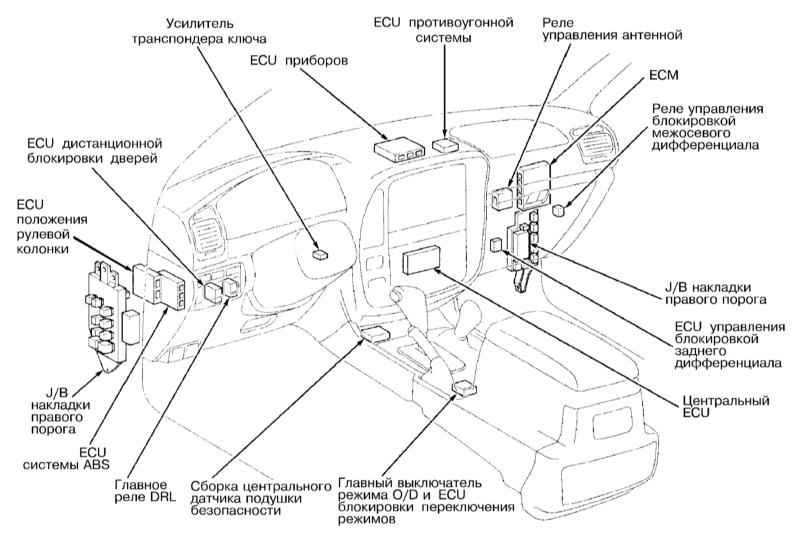

Блок в салоне

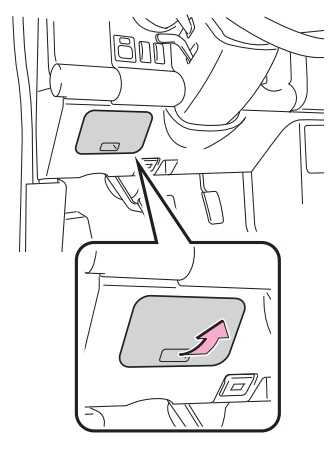

В салоне основной блок предохранителей находится в нижней части панели приборов за защитной крышкой со стороны водителя.

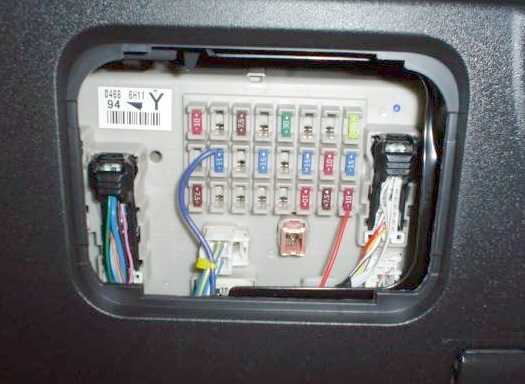

Фотография

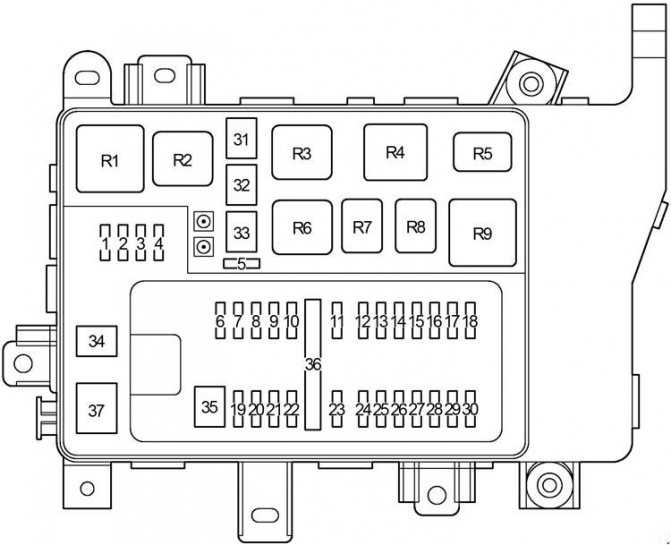

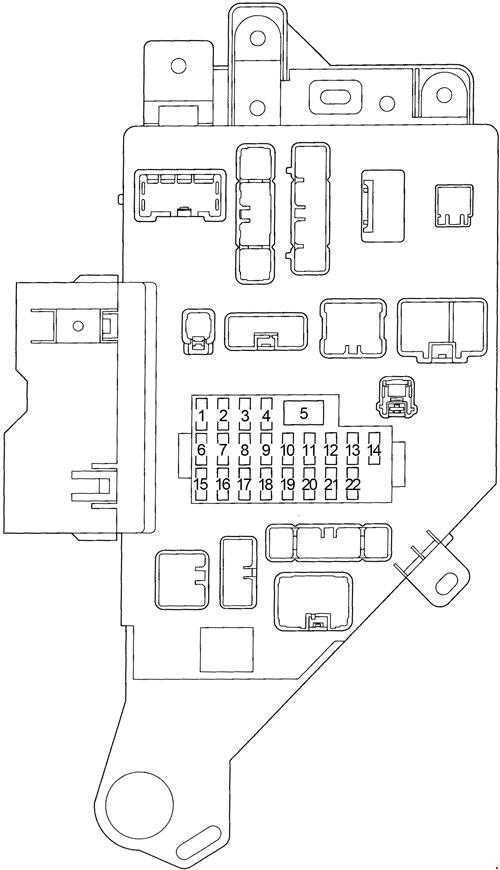

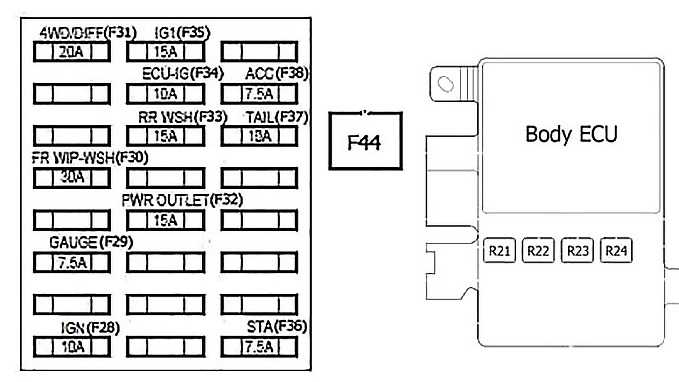

Пример схемы

Схема

Описание

28	10A IGN – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, анти блокировочная тормозная система, система контроля устойчивости автомобиля, система контроля тяги, система активного контроля тяги, система «AUTO LSD», система подушек безопасности SRS, система классификации пассажиров переднего пассажира.
29	7,5A GAUGE – Измеритель и датчик (приборы)
30	30A FR WIP − WSH – Стеклоочистители и омыватель ветрового стекла
31	20A 4WD / DIFF – Система полного привода, система блокировки заднего дифференциала
32	15A PWR OUTLET – Розетка питания
33	15A RR WSH – Стеклоочиститель и омыватель заднего стекла, мультиплексная система связи
34	10A ECU − IG – анти блокировочная тормозная система, система контроля устойчивости автомобиля, система контроля тяги, система активного контроля тяги, система «AUTO LSD», система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система круиз-контроля, система блокировки задней двери , система блокировки переключения передач, мультиплексная система связи
35	15A IG1 – Указатели поворота, система кондиционирования воздуха, система зарядки, выключатель отмены запуска сцепления, анти блокировочная тормозная система, система контроля тяги, система активного контроля тяги, система контроля устойчивости автомобиля, система «AUTO LSD», фонари заднего хода, интуитивно понятный ассистент парковки, система блокировки заднего дифференциала, розетка, счетчик аксессуаров, счетчик и датчик
36	7,5A STA – Система запуска, выключатель отмены запуска сцепления, розетка
37	10A TAIL – Задние фонари, освещение номерного знака, габаритные огни, управление освещением панели приборов, подсветка
38	7,5A ACC – Система блокировки переключения передач, наружные зеркала заднего вида, аудиосистема, розетка, часы, вспомогательный счетчик, мультиплексная система связи
44	30A POWER – Электрические стекло подъемники

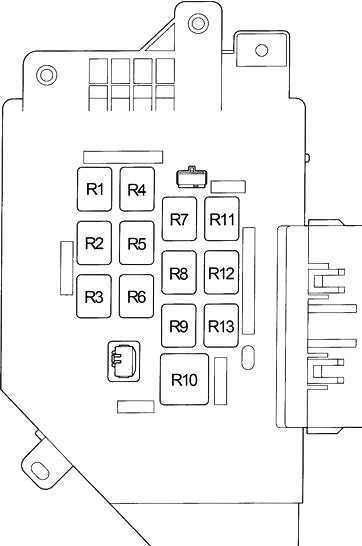

Реле
R21	Реле звукового сигнала
R22	Реле габаритов
R23	Силовое реле
R24	DC SKT реле

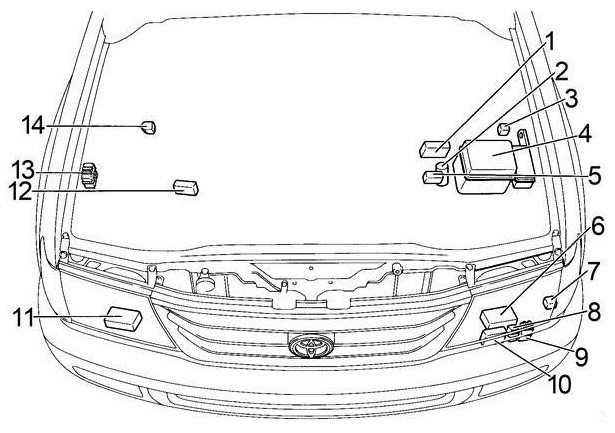

Блоки предохранителей под капотом TLC 100

Схема предохранителей Тойоты Ланд Крузера включает в себя (расположены в правой части подкапотного пространства):

схему обогрева дополнительного — №7;
жидкости для охлаждения — №8;
кондиционерного вентилятора — №9;
фаровых очистительных приспособлений — №10;
предохранительные блочки (в том числе силовые) — №4, № 12;
узел контроля за левой фарой — №6;
реле свечей — №3;
основное реле лебедки — №2;
узел управления форсунками (EDU) — №1.

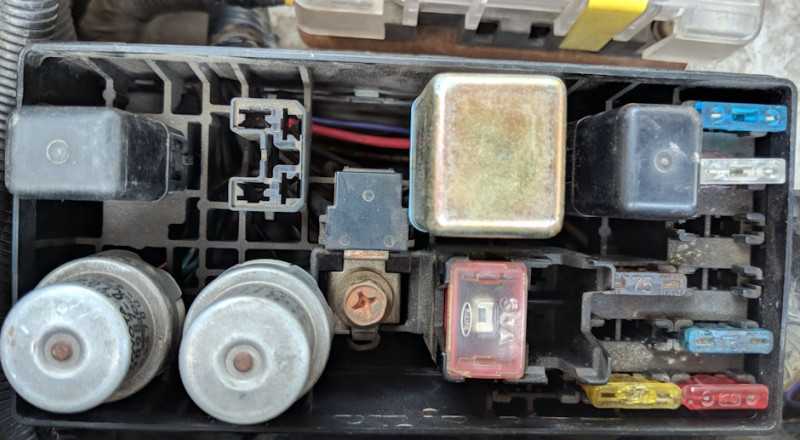

Узел плавких вставок (2002 – 2007)

Блок предохранителей Тойота Ленд Крузер 100 (плавких вставок), находящийся под капотом, отключает:

P061a ошибка шевроле круз
Схема предохранителей киа шума 2
Как проверить диодный мост генератора опель астра н
Мы провели выходные на реке волге ошибка
Схема предохранителей крайслер таун кантри

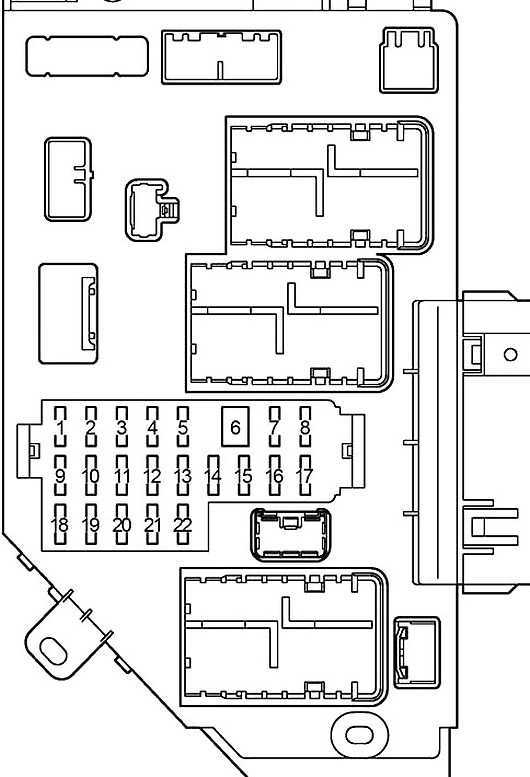

’98 -’07 Схема предохранителей Toyota Land Cruiser 100

No. Предохранитель А Схема

1 MIRR 10 Зеркало заднего вида с электроприводом

2 SRS 15 Система подушек безопасности SRS, преднатяжители ремней безопасности

3 СИГАРА 15 Прикуриватель , автомобильная аудиосистема, силовая антенна

4 IGN 10 Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, антиблокировочная тормозная система, система подушек безопасности SRS, преднатяжители ремней безопасности, сигнальная лампа разгрузки

5 МОЩНОСТЬ 40 Система управления дверным замком с электроприводом, электрические стеклоподъемники, люк с электроприводом на крыше, сиденье с электроприводом, механизм наклона и телескопическое рулевое управление

6 КУПОЛ 10 Внутреннее освещение, личное освещение

7 AHC-IG 20 Активная подвеска с регулировкой высоты (AHC)

8 DIFF 20 Система блокировки заднего дифференциала

9 ДАТЧИК 15 Манометры и счетчики, индикаторы напоминания о техобслуживании и предупреждающий зуммер (кроме сигнальных ламп выпуска, открытой двери и подушек безопасности SRS), фонари заднего хода, система кондиционирования воздуха, система автоматической коробки передач с электронным управлением, система беспроводного дистанционного управления, система дневных ходовых огней

10 дворник 20 1998-2000: Стеклоочистители и омыватели, стеклоочистители и омыватели заднего стекла

25 2001-2002: Стеклоочистители и омыватель, стеклоочиститель и омыватель заднего стекла

11 I / UP 7.5 Система повышения холостого хода двигателя

12 FR FOG 15 Фары противотуманные передние

13 СТОП 15 Стоп-сигналы, высокий стоп-сигнал

14 RR A.C 30 Система кондиционирования

15 DEFOG 20 Обогреватель заднего стекла

16 ЭБУ-В 15 Электроусилитель наклона и телескопическая система рулевого управления, дневные ходовые огни, система защиты от краж

17 ХВОСТ 15 Задний фонарь, освещение номерного знака, габаритные огни, освещение панели приборов

18 AHC-B 15 Активная подвеска с регулировкой высоты (AHC)

19 БД 10 Бортовая система диагностики

20 RR HTR 10 Система кондиционирования

21 ЭБУ-ИГ 15 Антиблокировочная тормозная система, система блокировки переключения передач, сиденья с электроприводом, антенна с электроприводом, усилитель наклона и телескопическая система рулевого управления

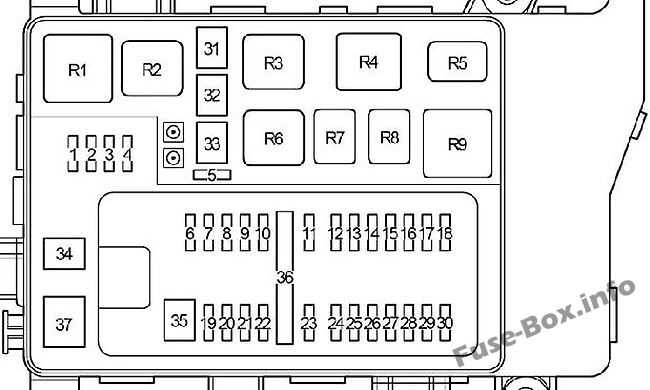

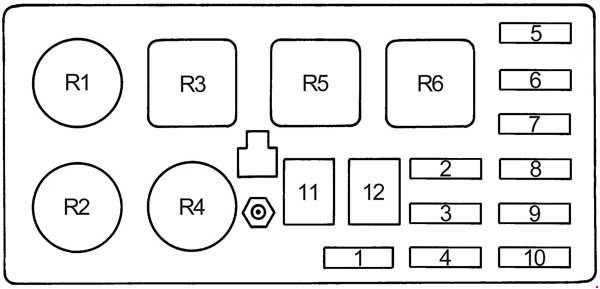

Блок предохранителей под капотом

Схема блока предохранителей под капотом

Силовой блок предохранителей моторного отсека Ленд Крузер 200 смонтирован у левого крыла. Он состоит из следующих элементов (в скобках указан номинальный ток предохранителя в Амперах):

1 – подогревательная система A/F (15);
2 – цепь подачи сигнала (10);
3 – бензонасос, подогревательный комплекс A/F, EFI (25);
4 – система зажигания, инжектор и показания (30);
5 – контроллер отопительного устройства (50);
6, 63 – вентиляции, подогрев переднего ряда кресел (25);
7 – до 2014 года подогрев заднего дивана, а в дальнейшем вентилятор конденсатора (20, 25);
8 – до 2014 года подогревающий комплекс области покоя передних стеклоочистителей, а после обогрев заднего дивана (20);
9 – вентилятор конденсатора, передние противотуманки, соответственно до и после 2014 года (25, 7.5);
10 – до 2014 цепь для питания фар на прицепе, а затем основные и дополнительные стоповые огни, ABS, VSC, ECU, EFI, контроллер тормозов, разъем для подключения прицепного устройства (30, 15);
11 – начал использоваться только после 2014 года для обогрева и вентиляции кресел (25);
12 – конденсатор генератора (10);
13 – противотуманки (15);
14, 16 – основные, вспомогательные стоповые огни, ECU, ABS, VSC, EFI, разъем для прицепного устройства (5, 15);
15 – обогрев, вентиляция кресел (25);
17 – цепь для питания фар на прицепе, а для дизельной модификации Ленд Крузер 200 вспомогательный отопительный комплекс (30, 7.5);
18 – задний контур кондиционирования (50);
19, 20, 21 – обогреватель PTC 1, 2, 3 (50);
22 – RH-J/B (40);
23, 44 – буксир (40, 30);
24 – VGRS (40);

25 – очистительное устройство передней оптики (30);
26 – обогревательная система заднего стекла (30);
27 – задействовался только с 2014 года: SUB-R/B (100);
28 – передний контур кондиционирования (50);
29 – не задействован;
30, 39, 45 – ECU (150, 5, 25);
31 – генератор (180);
32 – не задействован, а для Ленд Крузер 200 с дизель мотором: DRIVER (80);
33 – накал силового агрегата (50);
34 – ДХО, блок-фары (40);
35, 36 – ABS (50, 30);
37 – пусковая система (30);
38 – программа запуска силового агрегата кнопкой и интеллектуальная система открытия дверей (7,5);
40 – модуль на потолке, подсветка салонного зеркала заднего вида (7,5);
41 – программа фиксации положения водителя (5);
42 – до 2014 года мультимедийная, а в дальнейшем аудио система (5, 30);
43 – устройство для развлечения пассажиров заднего дивана (7,5);
46 – программа для блокирования руля (20);
47 – поворотники и боковые повторители, счётчик и цепь для прицепа (15);
48 – задействован только на дизельном Ленд Крузере 200: топливный насос (20);
49 – EFI (10);
50 – IC-ALT (5);
51 – радио, аудио система (30);
52 – DSS2, радио, навигация (10);
53 – центральный замок, межсетевой интерфейс ECU, VGRS, регулятор положения, датчик управления рулевого колеса, датчик перегруза и скорости, охлаждающая камера, счётчик, модуль на потолке, программа запуска силового агрегата Ленд Крузер 200 и открытия дверей без ключа (5);
54 – часы, подсветка дверных порогов (5);
55, 60 – левый, правый дальний свет (15);
56, 61 – левый, правый ближний свет, корректор света (15);
57 – зажигание, инжектор (10);
58 – счётчик (5);
59 – GBS, межсетевой интерфейс ECU, ABS, VSC, SRS, блокиратор руля, программа запуска ДВС и открытия дверей без ключа, открытый контур (10);
62 – AFM, EVP VSV, 02 SSR, AI DRIVER, AI EX VSV, ACIS VSV (7,5);
64 – используется на дизель Ленд Крузер 200: EGR E-VRV B2, D-THROT SOL B2 (7,5);
65 – система подогрева внешних зеркал (5);
66 – ДХО (5).

На рис. слева показано расположение блока предохранителей с левой стороны; на рис. справа — блок предохранителей справа (при наличии)

Еще один узел

Дополнительные предохранители моторного отсека Тойота Ленд Крузер 200 защищают следующие цепи:

1, 3, 4, 11 – не задействован;
2 – тормозной контроллер (30А);
5 – подогревающий комплекс области покоя передних стеклоочистителей (20А);
6 – конденсатор генератора (10А);
7 – предохранитель сигнализации (5А);
8 – подогрев кресел (25А);
9 – дополнительная отопительная система (10А);
10 – цепь для питания фар на прицепе (30А).

Типоразмеры автомобильных предохранителей

Тормоза

Тормозные колодки, Барабанные колодки, Датчик износа колодок, Ремкомплект колодок, Распорка колодок, Задние колодки, Колодки ручника, Передние колодки, Тормозные накладки, Тормозные диски, Задние тормозные диски, Передние тормозные диски, Тормозной барабан, Задний тормозной барабан, Подшипник барабана, Тормозные шланги, Тормозные трубки, Суппорт тормоза, Ремкомплект суппорта, Задний суппорт, Направляющие суппорта, Передний суппорт, Поршень суппорта, Пыльник суппорта, Скоба суппорта, Гидроаккумулятор, Вакуумный усилитель тормозов, АБС, Блок АБС, Датчик АБС, Вакуумный насос, Педаль тормоза, Выключатель стоп сигнала, Пневматические тормоза, Стояночный тормоз, Трос ручника, Тормозной цилиндр, Главный тормозной цилиндр, Тормозной бачок, Рабочий тормозной цилиндр, Задний тормозной цилиндр, Передний тормозной цилиндр, Ремкомплект тормозного цилиндра

Предохранители и реле Kia Spectra 2

большинство предохранителей и реле находится в монтажном блоке, расположенном в моторном отсеке автомобиля. На внутренней стороне крышки монтажного блока нанесено расположение и назначение предохранителей и реле в монтажном блоке (рис. 10.1). Цепи, защищаемые предохранителями и реле, приведены в табл. 10.1. Также в монтажном блоке находится специальный пластиковый пинцет для снятия предохранителей (на обратной стороне крышки его расположение обозначено надписью «FUSE PULLER»,cm. рис. 10.1)

Цвет корпуса предохранителя и его соответствие номиналу
Сила тока, А	Цвет корпуса предохранителя или плавкой вставки
Плавкие вставки
20	Голубой
30	Розовый
Предохранители
30	Зеленый
25	Серый
20	Желтый
15	Голубой
10	Красный
7,5	Коричневый
5	Бежевый

Рис. 10.1. Схема расположения реле и предохранителей и их назначение

Цепи, защищаемые предохранителями, находящимися в монтажном блоке реле и предохранителей, расположенном в моторном отсеке (табл. 10.1)
№	Защищаемая цепь (номинальный ток)
Плавкие вставки
1	Группа 1 потребителей, получающих питание при включенном зажигании (20 А)
2	Система ABS (30 А)
3	Питание предохранителей 34 и 35 (30 А)
4	Группа 2 потребителей, получающих питание при включенном зажигании (30 А)
5	Стартер (20 А)
6	Питание предохранителей 15 и 20 (30 А)
7	Вентилятор системы охлаждения двигателя (30 А)
8	Вентилятор системы отопления и кондиционирования (20 А)
Предохранители
9	Стартер (10 А)
10	Вентилятор отопителя (30 А)
11	Кондиционер(30 А)
12	Электрокорректор света фар (10 А)
13	Аварийная сигнализация (15 А)
14	Центральный замок (25 А)
15	Система ABS (30 А)
16	Электропривод люка в крыше (15 А)
17	Электростеклоподьемники правых дверей (25 А)
18	Электростекла подъемники левых дверей (25 А)
19	Стеклоочиститель и омыватель заднего стекла (15 А)
20	Плафон освещения салона (10 А)
21	Фары (25 А)
22	Катушка зажигания (15 А)
23	—
24	Фары (15 А)
25	Диагностический датчик концентрации кислорода (10 А)
26	Датчик концентрации кислорода (10 А)
27	Топливный насос (10 А)
28	Инжектор (10 А)
29	Кондиционер воздуха (10 А)
30	Электрообогрев наружных зеркал заднего вида (10 А)
31	Автоматическое включение габаритного света (10 А)
32	Задний противотуманный фонарь (10 А)
33	Передние противотуманные фары (10 А)
34	Габаритные огни правого борта (10 А)
35	Габаритные огни левого борта (10 А)
36	Ближний свет фар (15 А)
37	Дальний свет фар (15 А)
38	Звуковой сигнал (15 А)
39	Электроабогрев заднего стекла (30 А)
41	Запасной (10 А)
42	Запасной(15 А)
43	Запасной (20 А)
44	Запасной (25 А)
45	Запасной (30 А)
Микрореле
50	Фары
51	Фары
52	Топливный насос
53	—
54	Кондиционер воздуха
55	Звуковой сигнал
56	Питание предохранителей 34 и 35
Мини-реле
60	Электростеклоподьемники
61	Вентилятор отопителя
62	Стартер
63	Вентилятор системы охлаждения двигателя
64	Вентилятор системы отопления и кондиционирования
65	Электрообогрев заднего стекла

Рис. 10.2. Монтажный блок предохранителей, расположенный в салоне

Цепи, защищаемые предохранителями, находящимися в монтажном блоке предохранителей, расположенном в салоне (табл. 10.2)
№	Ток, А	Описание
1	10	Указатели поворота
2	10	Контрольные приборы, сигнальные лампы
3	10	Резервный (цепь ЭБУ АКПП)
4	10	ABS
5	10	Подушка безопасности
6	20	Стеклоочиститель и стеклоомыватель ветрового окна
7	10	Аудиосистема
8	15	Прикуриватель
9	15	Электроподогрев сидений
10	10	ЭБУ
11	15	Стоп-сигналы
12	10	Автоматическое включение габаритного света

Блоки под капотом

Общая схема

Описание

распределительная коробка
блок предохранителей и реле
плавкая вставка высокой мощности

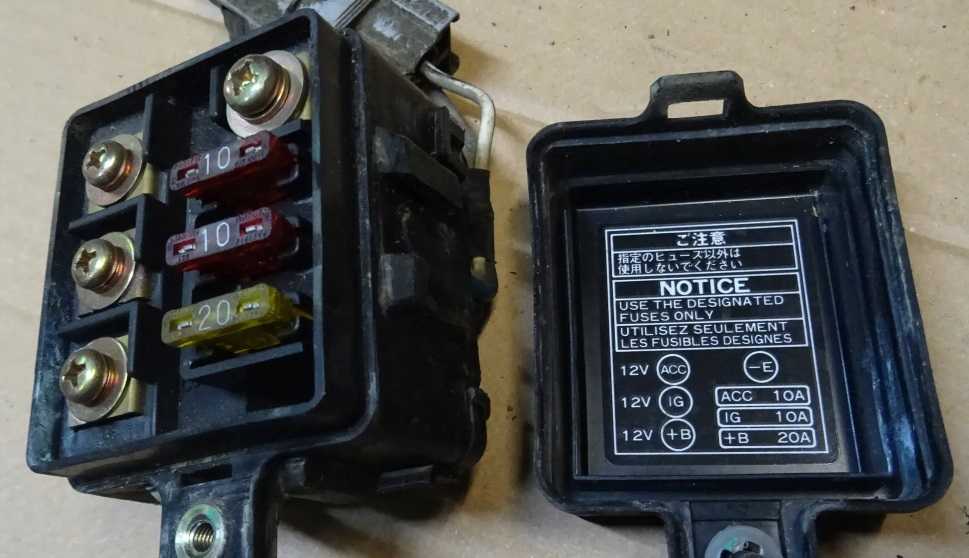

Распределительная коробка

Фото схема

Обозначение

АСС – клемма АСС замка зажигания

IG – клемма IG1 замка зажигания

+ В – плавкая вставка электрической цепи

– E – заземление

Блок предохранителей и реле

Фото пример

Пример схемы с крышки блока

Схема

Назначение

1	Не используется
2	7,5A CHARGE – Система зарядки, сигнальная лампа разрядки
3	15A EFI – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
4	20A CDS-FAN
5	15A HEAD (RH) – Правые фары
6	15A HEAD (LH) – Левая фара
7	Не используется
8	Не используется
9	15A HAZ-HORN – Аварийные мигалки, гудки
10	10A DOME – Внутреннее освещение, личное освещение, освещение багажного отделения, лампа зажигания, сигнальная лампа открытой двери, часы, радио, кассетный магнитофон, электрическая антенна, подсветка туалетного столика
11	50A AM 1 – Все компоненты в цепях «CIG», «WIPER», «GAUGE», «TURN», «ECU-IG», «REAR-HTR», «IGN», «DIFF» и «FL POWER»
12	60A ABS – Анти блокировочная тормозная система
Relay
R1	Управления двигателем
R2	Сигнал
R3	Не используется
R4	Не используется
R5	Фары
R6	Не используется

Cruiser 100 Схема расположения цилиндров на двигателях 2UZ-FE Toyota Land Cruiser

ПОДЕЛИТЬСЯ СТРАНИЦЕЙ

ПОИСК ПО САЙТУ

Приветствую! Меня зовут Михаил, хочу высказать свою благодраность Вам и вашему сайту.

Благодаря вам самостоятельно удалось вывести царапины, которые поставила жена на парковке.

Началось все с того, что моя жена сдала на права и стала частенько брать мою машину, чтобы доехать до ближайшего торгового центра. Ничего не предвещало беды, но в один день она со слезами на глазах сказала, что теранулась на парковке о какой-то столб. Я до сих пор не понимаю, как это нужно было умудриться сделать, но у женщин все возможно, сами понимаете)) Царапина была достаточно глубокая, а денег и времени чтобы заморачиваться с покраской не было. По-этому на царапину я просто забил.

Блоки в салоне

Расположение

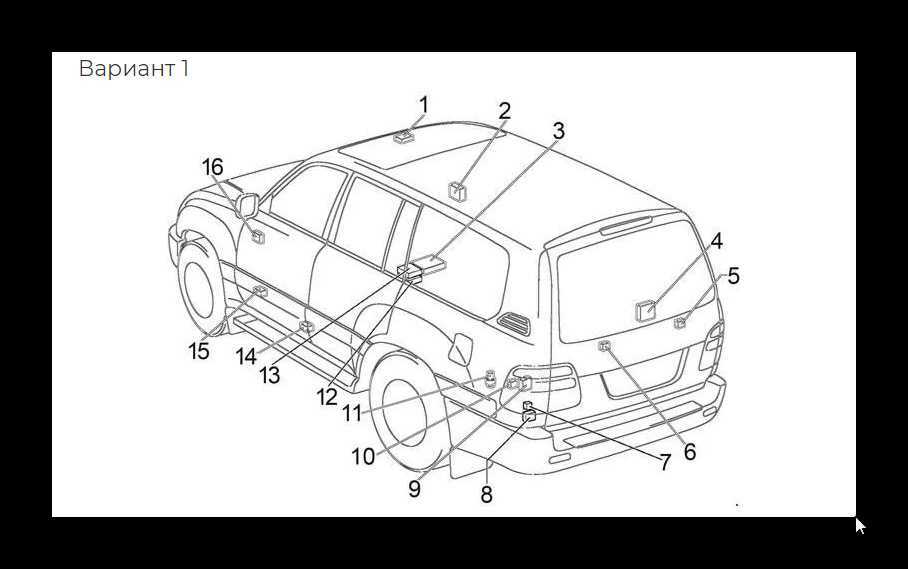

Общая схема расположения блоков

Описание

Блок предохранителей
Интегрированное реле
Реле указателей поворота
Реле передних противотуманных фонарей
Блок управления круиз-контролем
Блок управления регулируемой подвеской
Блок управления противоугонной системой
Блок управления кондиционером
Блок управления ABS ECU или блок управления ABS и трэкшн контролем
Аудио усилитель
Блок управления двигателем
Блок центрального замка
Блок блокировки селектора коробки передач
Центральный блок подушек безопасности
Реле дневных ходовых огней

Блок предохранителей

Находится в нижней части панели приборов, за перчаточным ящиком.

Пример обозначения с крышки

Схема

Назначение

1	20A SEAT−HEATER – Подогрев сидений
2	10A HEATER – Кондиционер, обогрев заднего стекла, система запуска
3	10A GAUGE – Комбинация приборов, лампы заднего хода, круиз-контроль, система зарядки, дневные ходовые огни, трэкшн контроль, стеклоподъемники, предупреждающий зуммер, сервисные индикаторы
4	20A WIPER – 1996-1998: Стеклоочиститель и омыватель
25A WIPER – 1999-2001: Стеклоочиститель и омыватель
5	10A MIRROR−HEATER – Обогрев зеркал
6	15A ECU−IG – Круиз-контроль, антиблокировочная тормозная система, антенна, подушки безопасности, преднатяжитель ремня безопасности, противоугонная система, блокировка селектора коробки передач, трэкшн контроль, дневные ходовые огни, беспроводная система дистанционного управления, система впрыска топлива
7	5A IGN – Комбинация приборов, система зарядки, подушки безопасности, система впрыска топлива, преднатяжитель ремня безопасности
8	15A STOP – Лампы стоп-сигнала, круиз-контроль, дополнительный стоп-сигнал, антиблокировочная тормозная система, система впрыска топлива, блокировка селектора коробки передач
9	10A TAIL – Габаритный свет, освещение номерного знака, дневные ходовые огни, система впрыска топлива
10	15A POWER−OUTLET – Розетка
11	7,5A OBD – Диагностический разъем
12	15A FOG – Противотуманный свет
13	5A STARTER – Комбинация приборов, система впрыска топлива
14	25A DOOR – Центральный замок, противоугонная система, лючок бензобака
15	7,5A PANEL – Комбинация приборов, аудиосистема, прикуриватель, освещение перчаточного ящика, подсветка панели приборов, часы, сервисные индикаторы, подсветка блока управления кондиционером, подсветка пепельницы, аварийная сигнализация, дневные ходовые огни, блок управления подогревом сидений, обогрев заднего стекла, блок управления автоматической коробкой передач
16	7,5A TURN – Указатели поворота
17	7,5A RAD−NO.2 – Аудиосистема, антенна
18	15A CIG – Прикуриватель, блокировка селектора коробки передач, блок управления зеркалами, противоугонная система, центральный замок, подушки безопасности, преднатяжитель ремня безопасности, обогрев зеркал, кондиционер
19	Помехоподавляющий фильтр
20	Помехоподавляющий фильтр
21	40А DEF – Обогрев заднего стекла
22	30A PWR – Стеклоподъемники, сиденья с электроприводом, люк
23	40A AM1 – 1996-1999: Омыватель фар
40A AM1 – 2000-2001: Стеклоподъемники, сиденья с электроприводом, люк

С обратной стороны блока крепятся некоторые реле.

Схема

Обозначение

R1	Силовое реле (стеклоподъемники, люк, сиденья с электроприводом)
R2	Обогрев заднего стекла
R3	Габаритный свет
R4	Интегрированное реле
