Предохранители и реле toyota land cruiser prado 120

Блоки предохранителей

Предохранители и реле необходимы в автомобиле для того, чтобы обеспечить безопасную и бесперебойную работу устройств, датчиков и систем, входящих в состав электрической цепи.

Наличие данных элементов позволяет избежать резких скачков напряжения с последующим замыканием. Таким образом, срок эксплуатации автомобиля значительно повышается.

В автомобиле Toyota Land Cruiser Prado 150 встроено два блока предохранителей и реле:

Основной. Находится под капотом транспортного средства. Иногда этот блок еще называют моторным.
Монтажный. Его можно встретить в салоне автомобиля.

Далее каждый из блоков будет рассмотрен более подробно.

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

Назначение

1. Блок реле №1
2. Блок предохранителей и реле
3. Блок реле №2
4. Реле очистителей фар
5. Блок управления контролем устойчивости (без VSC)
6. Блок реле №3 (левый руль)
7. Блок реле №3 (правый руль)

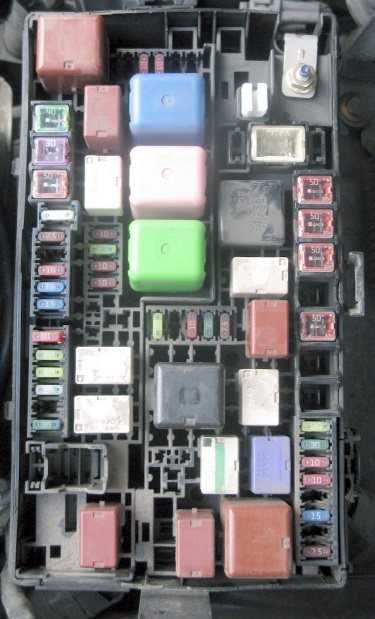

Блок предохранителей и реле

Он находится с левой стороны рядом с аккумулятором.

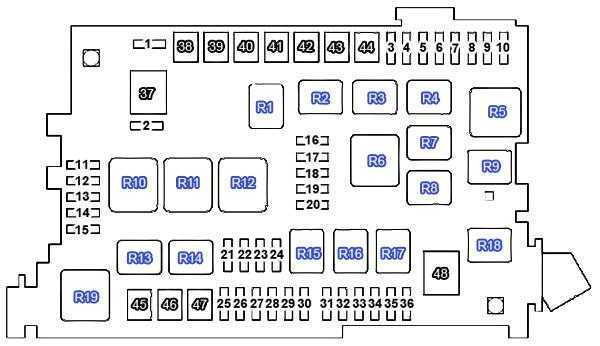

Пример схемы с крышки блока

Схема

Расшифровка

1	10A Запасной предохранитель
2	15A Запасной предохранитель
3	20A CDS FAN — Вентилятор системы охлаждения
4	30A RR A/C — Задний кондиционер
5	10A MIR HEATER — Обогрев зеркал
6	10A STOP — Лампы стоп-сигнала, дополнительный стоп-сигнал, блокировка селектора коробки передач, ABS, VSC, A-TRC, задняя подвеска с регулируемой высотой
7	—
8	15A FR FOG — Передний противотуманный свет
9	7,5A VISCUS — Вязкостной подогреватель
10	7,5A OBD — Диагностический разъем
11	10A HEAD (LO RH) — Ближний правый свет
12	10A HEAD (LO LH) — Ближний левый свет
13	10A HEAD (HI RH) — Дальний правый свет
14	10A HEAD (HI LH) — Дальний левый свет
15	10A EFI NO.2 — Кислородный датчик, датчик массового расхода воздуха
16	7,5A HEATER NO.2 — Кондиционер
17	30A DEFOG — Обогрев заднего стекла
18	10A AIRSUS NO.2 — Задняя подвеска с регулируемой высотой
19	20A FUEL HEATER — Подогрев топлива
20	20A SEAT HEATER — Подогрев сидений
21	10A DOME — Освещение салона, персональное освещение, система беспроводного дистанционного управления, подсветка замка зажигания, освещение в дверях
22	20A RADIO NO.1 — Аудио система
23	10A ECU−B — ABS, VSC, A-TRC, кондиционера, холодильник, стеклоподъемники
24	10A ECU−B NO.2 — Блок управления электрооборудованием кузова
25	Short pin
26	7,5A ALT−S — Система зарядки
27	—
28	10A HORN — Звуковой сигнал
29	15A A/F HEATER — Датчик соотношения воздух топливо
15A F/PMP — 1KD−FTV: Топливный насос
30	15A TRN−HAZ — Указатели поворота, аварийная сигнализация
31	10A ETCS — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
32	20A Efl — Блок управления топливным насосом, топливный насос, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
25A Efl — 1KD−FTV: Блок управления топливным насосом, топливный насос, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
33	20A D FR P/W — Стеклоподъемник водителя
34	25A DR/LCK — Центральный замок
35	—
36	30A RADIO NO.2 — Аудио система
37	120A ALT — без PTC: Реле обогрева заднего стекла, реле зажигания, предохранители: «HEATER”, «CDS FAN”, «AM1», «J/B», «VISCUS», «OBD», «MIR HEATER», «STOP», «FR FOG”, «AIRSUS”, «RR A/C” и «STOP”
140A ALT — с PTC: Реле обогрева заднего стекла, реле зажигания, предохранители: «HEATER”, «CDS FAN”, «AM1», «J/B», «VISCUS», «OBD», «MIR HEATER», «STOP», «FR FOG”, «PTC-1», «PTC-2», «PTC-3», «AIRSUS”, «RR A/C” и «STOP”
38	50A HEATER — Кондиционер
39	50A AIRSUS — Задняя подвеска с регулируемой высотой
40	50A AM1 — Предохранители: «ACC”, «CIG”, «IG1”, «IG1 NO.2”, «ECU−IG”, «FR WIP−WSH”, «RR WIP”, «RR WSH”, «DIFF”, «TEMS” и «STA”
41	40A PTC-1 — Вспомогательный отопитель (PTC)
42	50A J/B — Предохранители: «PWR OUTLET”, «P FR P/W”, «P RR P/W”, «D RR P/W”, «D P/SEAT”, «P P/SEAT”, «POWER”, «TAIL” и «PANEL”
43	40A PTC-2 — Вспомогательный отопитель (PTC)
44	40A PTC-3 — Вспомогательный отопитель (PTC)
45	40A ABS MTR — ABS, VSC, A-TRC
46	30A AM2 — Система запуска, предохранители: «IGN”, «GAUGE” и «SRS”
47	30A ABS SOL — без системы курсовой устойчивости: ABS
50A ABS SOL — ABS (антиблокировочная система тормозов), VSC (система курсовой устойчивости), A-TRC (активная антипробуксовочная система)
48	80A GLOW — Свечи накала
Реле
R1	Вентилятор системы охлаждения (CDS FAN)
R2	Вспомогательное реле (ACC CUT)
R3	Противотуманный свет
R4	Стартер (STA)
R5	Зажигание (IG)
R6	Отопитель
R7	Муфта компрессора кондиционера (MG CLT)
R8	—
R9	Обогрев заднего стекла (DEFOG)
R10	Насос антиблокировочной системы тормозов (ABS MTR)
R11	Активная антипробуксовочная система (TRC MTR)
R12	Антиблокировочная система тормозов (ABS SOL)
R13	Система помощи при спуске по склону (DAC)
R14	Топливный насос (C/OPN) или EDU
R15	—
R16	Блок управления двигателем (EFI)
R17	Датчик соотношения воздух топливо (A/F HEATER)
R18	Топливный насос
R19	Фары (HEAD)

Плавкие вставки в салоне Prado 150

Помимо блоков под капотом, в Прадо 150 есть схемы в салоне. Блок салонных предохранителей Прадо 150 представляет собой сложную систему под панелью со стороны водителя (обычно слева). Она обеспечивает многие процессы совместно со схемой под капотом. Ниже представлена схема расположения деталей в блоке.

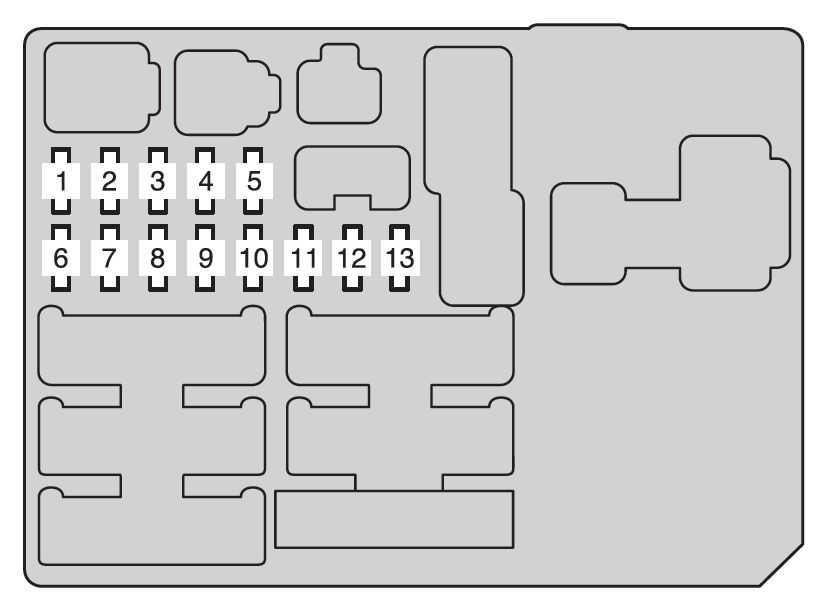

Схема расположения предохранителей в салоне.

1 – предохранитель прикуривателя, а также электрическая розетка. Элементы 2 и 3 отличаются своей многофункциональностью – они регулируют множество важных систем, среди которых электродвигатель зеркал заднего вида, кондиционер, аудиосистема, навигация, помощь на парковке, фары заднего хода, интерактивный дисплей автомобиля и другое. Четвертый элемент необходим для исправной работы буксировки, пятый регулирует пневматическую подвеску. Номер 8 напрямую связан с сиденьем водителя, оснащенным электроприводом. Девятый, как правило, включается в работу в аварийных ситуациях, он нужен для блокировки дверей и открытия люка. Для регуляции положения руля работает одиннадцатый элемент схемы. Номер 12 обеспечивает безопасное движение при плохих погодных условия и в условиях недостаточной видимости, он участвует в работе противотуманных фар.

14 – салонный кондиционер, 15 необходим для исправной работы системы запуска. Детали блока с номерами 16, 22, 23, 24, 25 – это стеклоподъемники окон автомобиля. Элемент 16 также отличается многофункциональностью – ему подчиняется работа коробки передач, рулевого управления, регуляция положения руля, автоматический процесс включения дворников, обогрев зеркал и другое.

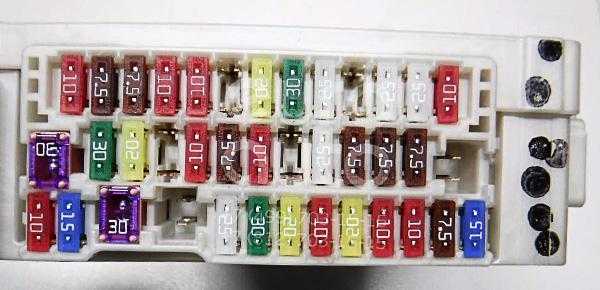

Блок предохранителей в салоне LC Prado 150

Не менее многофункциональны датчики 17 и 19 – они обеспечивают работу коробки передач, очистителей стекол и рулевое управление, а также необходимы для исправной работы поворотников. Функционал номера 18 схож с предыдущими. Электропредохранитель 20 обеспечивает обогрев сидений автомобиля, 21 напрямую связан с электроприводом переднего правого сиденья, 26 – с люком.

Работа стеклоочистителей лобового стекла регулируется двадцать седьмым элементом схемы, а двадцать восьмой работает с очисткой заднего стекла. Предохранитель 31 обеспечивает безопасность приборов. Схемы 30, 32, 33 участвуют во многих процессах, происходящих в автомобиле, среди которых включение подушек безопасности, система интеллектуального и механического запуска, блок рулевого управления, включение и выключение передних и противотуманных фар, работа пользовательского дисплея, переключатели зеркал заднего вида и другое.

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

Назначение

1. Блок реле №1
2. Блок предохранителей и реле
3. Блок реле №2
4. Реле очистителей фар
5. Блок управления контролем устойчивости (без VSC)
6. Блок реле №3 (левый руль)
7. Блок реле №3 (правый руль)

Блок предохранителей и реле

Он находится с левой стороны рядом с аккумулятором.

Пример схемы с крышки блока

Схема

Расшифровка

1	10A Запасной предохранитель
2	15A Запасной предохранитель
3	20A CDS FAN – Вентилятор системы охлаждения
4	30A RR A/C – Задний кондиционер
5	10A MIR HEATER – Обогрев зеркал
6	10A STOP – Лампы стоп-сигнала, дополнительный стоп-сигнал, блокировка селектора коробки передач, ABS, VSC, A-TRC, задняя подвеска с регулируемой высотой
7	–
8	15A FR FOG – Передний противотуманный свет
9	7,5A VISCUS – Вязкостной подогреватель
10	7,5A OBD – Диагностический разъем
11	10A HEAD (LO RH) – Ближний правый свет
12	10A HEAD (LO LH) – Ближний левый свет
13	10A HEAD (HI RH) – Дальний правый свет
14	10A HEAD (HI LH) – Дальний левый свет
15	10A EFI NO.2 – Кислородный датчик, датчик массового расхода воздуха
16	7,5A HEATER NO.2 – Кондиционер
17	30A DEFOG – Обогрев заднего стекла
18	10A AIRSUS NO.2 – Задняя подвеска с регулируемой высотой
19	20A FUEL HEATER – Подогрев топлива
20	20A SEAT HEATER – Подогрев сидений
21	10A DOME – Освещение салона, персональное освещение, система беспроводного дистанционного управления, подсветка замка зажигания, освещение в дверях
22	20A RADIO NO.1 – Аудио система
23	10A ECU−B – ABS, VSC, A-TRC, кондиционера, холодильник, стеклоподъемники
24	10A ECU−B NO.2 – Блок управления электрооборудованием кузова
25	Short pin
26	7,5A ALT−S – Система зарядки
27	–
28	10A HORN – Звуковой сигнал
29	15A A/F HEATER – Датчик соотношения воздух топливо
15A F/PMP – 1KD−FTV: Топливный насос
30	15A TRN−HAZ – Указатели поворота, аварийная сигнализация
31	10A ETCS – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
32	20A Efl – Блок управления топливным насосом, топливный насос, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
25A Efl – 1KD−FTV: Блок управления топливным насосом, топливный насос, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
33	20A D FR P/W – Стеклоподъемник водителя
34	25A DR/LCK – Центральный замок
35	–
36	30A RADIO NO.2 – Аудио система
37	120A ALT – без PTC: Реле обогрева заднего стекла, реле зажигания, предохранители: “HEATER”, “CDS FAN”, “AM1”, “J/B”, “VISCUS”, “OBD”, “MIR HEATER”, “STOP”, “FR FOG”, “AIRSUS”, “RR A/C” и “STOP”
140A ALT – с PTC: Реле обогрева заднего стекла, реле зажигания, предохранители: “HEATER”, “CDS FAN”, “AM1”, “J/B”, “VISCUS”, “OBD”, “MIR HEATER”, “STOP”, “FR FOG”, “PTC-1”, “PTC-2”, “PTC-3”, “AIRSUS”, “RR A/C” и “STOP”
38	50A HEATER – Кондиционер
39	50A AIRSUS – Задняя подвеска с регулируемой высотой
40	50A AM1 – Предохранители: “ACC”, “CIG”, “IG1”, “IG1 NO.2”, “ECU−IG”, “FR WIP−WSH”, “RR WIP”, “RR WSH”, “DIFF”, “TEMS” и “STA”
41	40A PTC-1 – Вспомогательный отопитель (PTC)
42	50A J/B – Предохранители: “PWR OUTLET”, “P FR P/W”, “P RR P/W”, “D RR P/W”, “D P/SEAT”, “P P/SEAT”, “POWER”, “TAIL” и “PANEL”
43	40A PTC-2 – Вспомогательный отопитель (PTC)
44	40A PTC-3 – Вспомогательный отопитель (PTC)
45	40A ABS MTR – ABS, VSC, A-TRC
46	30A AM2 – Система запуска, предохранители: “IGN”, “GAUGE” и “SRS”
47	30A ABS SOL – без системы курсовой устойчивости: ABS
50A ABS SOL – ABS (антиблокировочная система тормозов), VSC (система курсовой устойчивости), A-TRC (активная антипробуксовочная система)
48	80A GLOW – Свечи накала
Реле
R1	Вентилятор системы охлаждения (CDS FAN)
R2	Вспомогательное реле (ACC CUT)
R3	Противотуманный свет
R4	Стартер (STA)
R5	Зажигание (IG)
R6	Отопитель
R7	Муфта компрессора кондиционера (MG CLT)
R8	–
R9	Обогрев заднего стекла (DEFOG)
R10	Насос антиблокировочной системы тормозов (ABS MTR)
R11	Активная антипробуксовочная система (TRC MTR)
R12	Антиблокировочная система тормозов (ABS SOL)
R13	Система помощи при спуске по склону (DAC)
R14	Топливный насос (C/OPN) или EDU
R15	–
R16	Блок управления двигателем (EFI)
R17	Датчик соотношения воздух топливо (A/F HEATER)
R18	Топливный насос
R19	Фары (HEAD)

• R1 – Стартер (STA)
• R2 – Свечи накала (GLOW)

• R1 – Пневматическая подвеска (AIR SUS)
• R2 – Диммер (при наличии дневных ходовых огней)

Блок реле 3

• R1 – Вспомогательный отопитель (PTC №1)
• R2 – Вспомогательный отопитель (PTC №2)
• R3 – Вспомогательный отопитель (PTC №3)

Есть что добавить – пишите в комментарии.

Когда не обойтись без замены стартера и как ее выполнить

Ресурс стартера составляет, по одним данным, до 200 тыс. км, по другим – 250–300.

Стартер на «Прадо 120» находится в левой нижней части двигателя. Поэтому перед работами выворачивают колеса до упора вправо для облегчения доступа либо снимают левое колесо.

Предварительно обесточивают автомобиль, снимая клеммы с аккумулятора. Иначе придется опрессовывать наконечник.

Работу начинают с демонтажа ограничивающих доступ элементов. Для этого придется залезть под автомобиль:

Предварительно для облегчения и ускорения сборки рекомендуется нанести мелом метки на статор, заднюю крышку и корпус редуктора

Важно не уронить гайку провода втягивающего реле в отверстие подрамника. В различных источниках рекомендуется отсоединять разъем от втягивающего после вытягивания стартера или до этого

Стартер снимается снизу и на 1KZ-TE, и на 1KD-FTV. Замена производится быстрее чистки и занимает полчаса.

Предохранители и реле Toyota Land Cruiser Prado | Base-ex

Эргономика панели приборов и органов управления, как и подобает автомобилям такого класса, не вызывает нареканий: Превосходную обзорность обеспечивают высокая посадка, огромные зеркала заднего вида и четыре или шесть камер кругового обзора входят в дополнительную комплектацию.

Вместо восьми мест прежнего поколения в салоне новых Prado и GX их семь: Сиденье второго ряда теперь разделено на три индивидуальные предохранитель прикуривателя тойота прадо. Объем багажного отсека внедорожника может варьироваться от л до почти двух кубических метров, получаемых после складывания сидений третьего и, если нужно, предохранитель прикуривателя тойота прадо рядов.

Гамму двигателей Land Cruiser Prado составляют два бензиновых и два дизельных мотора.

Причем для европейского рынка предназначены бензиновый 4. На рынках прочих стран доступны версии с четырехцилиндровым 2. Коробки передач — шестиступенчатая механическая и пятиступенчатая автоматическая. Дизельные двигатели, по словам японцев, противоречат духу Lexus.

Конструкция подвесок перешла от Prado без изменений: В качестве дополнительной опции для Prado и в базовой версии для GX используется пневматическая подвеска предохранитель прикуривателя тойота прадо колес. Единственным новшеством полноприводной трансмиссии является автоматизированное управление раздаточной коробкой с вращающейся шайбой вместо рычага на центральном тоннеле.

Дополнительный комфорт в Prado обеспечивают такие опции, как трехзонный климат-контроль с отдельным кондиционером для задней части салона, панорамная крыша.

Lexus отличается дополнительным наличием подогрева сидений второго ряда, парой LCD-дисплеев в подголовниках передних кресел и тремя дополнительными подушками безопасности: Аудиосистемы внедорожников отличаются в соответствии со статусами брендов: Toyota имеет максимум 14 динамиков, Lexus — Эти автомобили прекрасно подчеркивают статус своего владельца и выделяются предохранитель прикуривателя тойота прадо общем транспортном потоке.

Замена предохранителей Возникают моменты, когда скачок напряжения в электрической цепи настолько сильный, что предохранитель не справляется с поставленной задачей и перегорает.

В этом случае потребуется произвести замену детали. Перед тем, как приступать к основным работам, рекомендуется учесть несколько правил: Прежде всего, перед проведением замены предохранителя требуется выключить зажигание и отсоединить клеммы аккумулятора.

Предохранители и реле Toyota Land Cruiser Prado 120

Это обеспечит безопасное проведение работ — владельца авто не ударит током. Не рекомендуется заменять предохранитель на элемент, не подходящий по назначению и маркировке. Это может привести не только к нарушению функционирования электрической цепи, но даже к возгоранию всей машины. предохранитель прикуривателя тойота прадо

Замену требуется осуществлять с помощью специального пинцета. Также не стоит использовать инструменты с металлическими наконечниками, чтобы не повредить целостность цепи.

Последовательность действий по замене предохранителя представлена следующим образом: Сначала отключают зажигание. После этого демонтируют крышку блока.

Предохранители Toyota Prado 150

Для этого потребуется использовать специальный инструмент, так как крепление крышки осуществляется с помощью винтов и дополнительных фиксирующих элементов. Затем осматривают содержимое блока на наличие неисправного предохранителя. Если такой есть, его корпус будет темнее остальных. Это является признаком того, что предохранитель перегорел.

Предохранители и реле под капотом Тойота Прадо 120

В моторном отсеке есть несколько монтажных блоков. Детальное их размещение смотрите ниже на схеме.

Описание

1. Блок реле №1
2. Блок предохранителей
3. Блок реле №2
4. Реле очистителей фар
5. Блок управления контролем устойчивости (без VSC)
6. Блок реле №3 (LHD)
7. Блок реле №3 (RHD)

Схема блока предохранителей и реле под капотом Тойота Прадо 120

Описание

№	Имя	А	Назначение
1	SPARE	10	Запасной предохранитель
2	SPARE	15	Запасной предохранитель
3	CDS FAN	20	Вентилятор системы охлаждения
4	RR A/C	30	Задний кондиционер
5	MIR HEATER	10	Обогрев зеркал
6	STOP	10	Лампы стоп-сигнала, дополнительный стоп-сигнал, блокировка селектора коробки передач, ABS, VSC, A-TRC, задняя подвеска с регулируемой высотой
7	—	—	—
8	FR FOG	15	Передний противотуманный свет
9	VISCUS	7.5	Вязкостной подогреватель
10	OBD	7.5	Диагностический разъем
11	HEAD (LO RH)	10	Ближний правый свет
12	HEAD (LO LH)	10	Ближний левый свет
13	HEAD (HI RH)	10	Дальний правый свет
14	HEAD (HI LH)	10	Дальний левый свет
15	EFI NO.2	10	Кислородный датчик, датчик массового расхода воздуха
16	HEATER NO.2	7.5	Кондиционер
17	DEFOG	30	Обогрев заднего стекла
18	AIRSUS NO.2	10	Задняя подвеска с регулируемой высотой
19	FUEL HEATER	20	Подогрев топлива
20	SEAT HEATER	20	Подогрев сидений
21	DOME	10	Освещение салона, персональное освещение, система беспроводного дистанционного усправления, подсветка замка зажигания, освещение в дверях
22	RADIO NO.1	20	Аудио система
23	ECU−B	10	ABS, VSC, A-TRC, кондиционера, холодильник, стеклоподъемники
24	ECU−B NO.2	10	Блок управления электрооборудованием кузова
25	—	—	Short pin
26	ALT−S	7.5	Система зарядки
27	—	—	—
28	HORN	10	Звуковой сигнал
29	A/F HEATER	15	Датчик соотношения воздух топливо
F/PMP	15	1KD−FTV: Топливный насос
30	TRN−HAZ	15	Указатели поворота, аварийная сигнализация
31	ETCS	10	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
32	EFl	20	Блок управления топливным насосом, топливный насос, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
25	1KD−FTV: Блок управления топливным насосом, топливный насос, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
33	D FR P/W	20	Стеклоподъемник водителя
34	DR/LCK	25	Центральный замок
35	—	—	—
36	RADIO NO.2	30	Аудио система
37	ALT	120	без PTC: Реле обогрева заднего стекла, реле зажигания, предохранители: «HEATER”, «CDS FAN”, «AM1», «J/B», «VISCUS», «OBD», «MIR HEATER», «STOP», «FR FOG”, «AIRSUS”, «RR A/C” и «STOP”
140	с PTC: Реле обогрева заднего стекла, реле зажигания, предохранители: «HEATER”, «CDS FAN”, «AM1», «J/B», «VISCUS», «OBD», «MIR HEATER», «STOP», «FR FOG”, «PTC-1», «PTC-2», «PTC-3», «AIRSUS”, «RR A/C” и «STOP”
38	HEATER	50	Кондиционер
39	AIRSUS	50	Задняя подвеска с регулируемой высотой
40	AM1	50	Предохранители: «ACC”, «CIG”, «IG1”, «IG1 NO.2”, «ECU−IG”, «FR WIP−WSH”, «RR WIP”, «RR WSH”, «DIFF”, «TEMS” и «STA”
41	PTC-1	40	Вспомогательный отопитель (PTC)
42	J/B	50	Предохранители: «PWR OUTLET”, «P FR P/W”, «P RR P/W”, «D RR P/W”, «D P/SEAT”, «P P/SEAT”, «POWER”, «TAIL” и «PANEL”
43	PTC-2	40	Вспомогательный отопитель (PTC)
44	PTC-3	40	Вспомогательный отопитель (PTC)
45	ABS MTR	40	ABS, VSC, A-TRC
46	AM2	30	Система запуска, предохранители: «IGN”, «GAUGE” и «SRS”
47	ABS SOL	30	без системы курсовой устойчивости: ABS
50	ABS (антиблокировочная система тормозов), VSC (система курсовой устойчивости), A-TRC (активная антипробуксовочная система)
48	GLOW	80	Свечи накала
Реле
R1	Вентилятор системы охлаждения (CDS FAN)
R2	Вспомогательное реле (ACC CUT)
R3	Противотуманный свет
R4	Стартер (STA)
R5	Зажигание (IG)
R6	Отопитель
R7	Муфта компрессора кондиционера (MG CLT)
R8	—
R9	Обогрев заднего стекла (DEFOG)
R10	Насос антиблокировочной системы тормозов (ABS MTR)
R11	Активная антипробуксовочная система (TRC MTR)
R12	Антиблокировочная система тормозов (ABS SOL)
R13	Система помощи при спуске по склону (DAC)
R14	Топливный насос (C/OPN) или EDU
R15	—
R16	Блок управления двигателем (EFI)
R17	Датчик соотношения воздух топливо (A/F HEATER)
R18	Топливный насос
R19	Фары (HEAD)

Описание

№	Реле
R1	Стартер (STA)
R2	Свечи накала (GLOW)

Описание

№	Реле
R1	Пневматическая подвеска (AIR SUS)
R2	Диммер (при наличии дневных ходовых огней)

Схема блока реле №3

Описание

№	Реле
R1	Вспомогательный отопитель (PTC №1)
R2	Вспомогательный отопитель (PTC №2)
R3	Вспомогательный отопитель (PTC №3)

Меняем предохранители Прадо 150

Нередко случается такое, что водители не считают нужной своевременную замену предохранителей. Но, если схема перегорает или начинает плавиться, водитель не знает, что следует сделать в первую очередь.

Перед тем, как приступать к замене элемента, нужно удостовериться, что он сгорел. Для этого нужно определить блок, связанный с поврежденными приборами, а затем выделить конкретный предохранитель. Элемент, подлежащий замене, нужно достать из блока с помощью щипцов или пинцета. Схему нужно внимательно изучить.

Проверяем предохранитель: 1. Исправный предохранитель. 2. Перегоревший предохранитель.

Если присутствуют внешние дефекты, элемент нужно заменить

Приобрести новый электропредохранитель для Прадо 150 можно в любом автомобильном магазине, но важно выбрать хорошую запчасть. Образец следует внимательно рассмотреть, чтобы на нем не было искривлений, насечек на металлической части, заводских браков пластика

Перед установкой нового блока он тестируется:

• Приобретается запасной электропредохранитель.
• К металлическим частям предохранителя присоединяется проводка, соединенные с аккумулятором.
• Качественный элемент перегорит, бракованный – расплавится.
• Если в машину будет ошибочно установлена бракованная деталь, это приведет к возгоранию.
• После теста можно приступать к замене – установить исправную деталь на место старой в Прадо 150.
• Перед непосредственной установкой схемы, нужно ликвидировать условия, которые привели к порче прошлого элемента.

Три возможных размера предохранителей: мини, средний, макси. Существует три возможных размера предохранителя: мини, средний, макси. В каждом случае для него выделяется специальное место в блоке. Сила тока в предохранителе должна быть больше силы тока в соответствующем приборе, определить ее можно по цвету корпуса. На схеме не должны находиться оголенные провода, так как они могут снова испортить схему, спровоцировав короткое замыкание. По окончании работы следует удостовериться, что все электроцепи исправны. Блок правильно заменен, если не возникает никаких проблем в его функционировании, а также в работе остальных систем.

Замена предохранителей Toyota Land Cruiser Prado 150

Возникновение проблемы с электрическим прибором (не горит сигнал на панели, не работает кондиционер и др.) чаще всего связано с нарушением работы соответствующей детали. Из-за скачка напряжения он перегорает — его заменяют новым. Эта процедура проста, но перед ее проведение водителю стоит ознакомиться с некоторыми правилами:

• Выключить зажигание и отсоединить аккумулятор от основной системы, чтобы избежать удара током.
• Подобрать такой же элемент по маркировке и функции. К примеру, номер предохранителя звукового сигнала HORN для Тойота Прадо 150 — 12, поэтому для замены необходимо взять такой же.
• Работать не металлическим пинцетом.

Замена осуществляется следующим образом:

• отключение зажигания;
• доступ к блоку;
• демонтаж крышки;
• осмотр элементов на предмет поломок (неисправный компонент темнее остальных);
• если обнаружен перегоревший элемент, при помощи пинцета его вытаскивают из блока, а вместо него устанавливают другой;
• монтаж крышки;
• установка соединения аккумулятора с остальными системами авто;
• включение зажигания.

К примеру, предохранитель прикуривателя на Прадо 2021 г стоит около 250 рублей (б/у — 100 руб). Извлечение старого и установка другого занимает мало времени. Но если проблема не решается таким способом, рекомендуют обратиться на станцию техобслуживания, чтобы знающие люди провели диагностику и определили источник неисправностей.

Источник

ИСПРАВНАЯ ПРОВОДКА, ИЛИ КАК ИЗБЕЖАТЬ ЗАМЕНЫ ПРЕДОХРАНИТЕЛЯ

Тот факт, что изредка предохранители в автомобиле перегорают, не является поводом для серьезного беспокойства. Повод задуматься появляется тогда, когда такая ситуация повторяется слишком часто. Для того, чтобы понять, что предохранитель сгорел и подлежит замене не нужно быть экспертом – в этой ситуации перестают работать те электроприборы, за которые «отвечает» поврежденный «защитник».

Для опытного водителя, вопрос «как узнать сгорел ли предохранитель в автомобиле» не является затруднительным, но вот понять, почему он сгорает, особенно один и тот же – задача более сложная. Первым делом необходимо проверить всю проводку в подкапотном пространстве, а точнее целостность ее изоляции.

Особенно внимательным следует быть с наступлением морозов – некоторые виды автомобильной изоляции просто не выдерживают, растрескиваются и становятся причиной короткого замыкания, что и служит ответом на вопрос, почему сгорают предохранители в авто. Естественно, чтобы обнаружить проблемные участки проводки требуется немало потрудиться, поскольку пробой может быть замаскирован грязью, и сразу найти его не всегда получается.

Выберете модификацию т/с для поиска блок предохранителей

Двигатель: объем — 2.7 л., мощность — 163 л.с., тип — бензиновый, модель — 2TR-FE. Привод: полный. Год выпуска: 2010- наст. время

Двигатель: объем — 4 л., мощность — 249 л.с., тип — бензиновый, модель — 1GR-FE. Привод: полный. Год выпуска: 2010- наст. время

Двигатель: объем — 4 л., мощность — 275 л.с., код — GRJ150, тип — бензиновый, модель — 1GR-FE. Привод: полный. Год выпуска: 2009- наст. время

Двигатель: объем — 4 л., мощность — 276 л.с., тип — бензиновый, модель — 1GR-FE. Привод: полный. Год выпуска: 2010- наст. время

Двигатель: объем — 4 л., мощность — 279 л.с., тип — бензиновый, модель — 1GR-FE. Привод: полный. Год выпуска: 2010- наст. время

Двигатель: объем — 4 л., мощность — 282 л.с., тип — бензиновый, модель — 1GR-FE. Привод: полный. Год выпуска: 2010- наст. время

Двигатель: объем — 2.8 л., мощность — 177 л.с., тип — дизель, модель — 1GD-FTV. Привод: полный. Год выпуска: 2015- наст. время

Двигатель: объем — 3 л., мощность — 163 л.с., тип — дизель, модель — 1KD-FTV. Привод: полный. Год выпуска: 2010- наст. время

Двигатель: объем — 3 л., мощность — 173 л.с., тип — дизель, модель — 1KD-FTV. Привод: полный. Год выпуска: 2010- наст. время

Двигатель: объем — 3 л., мощность — 190 л.с., тип — дизель, модель — 1KD-FTV. Привод: полный. Год выпуска: 2010- наст. время

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

Блок в салоне

Основой блок предохранителей в салоне находится под панелью приборов.

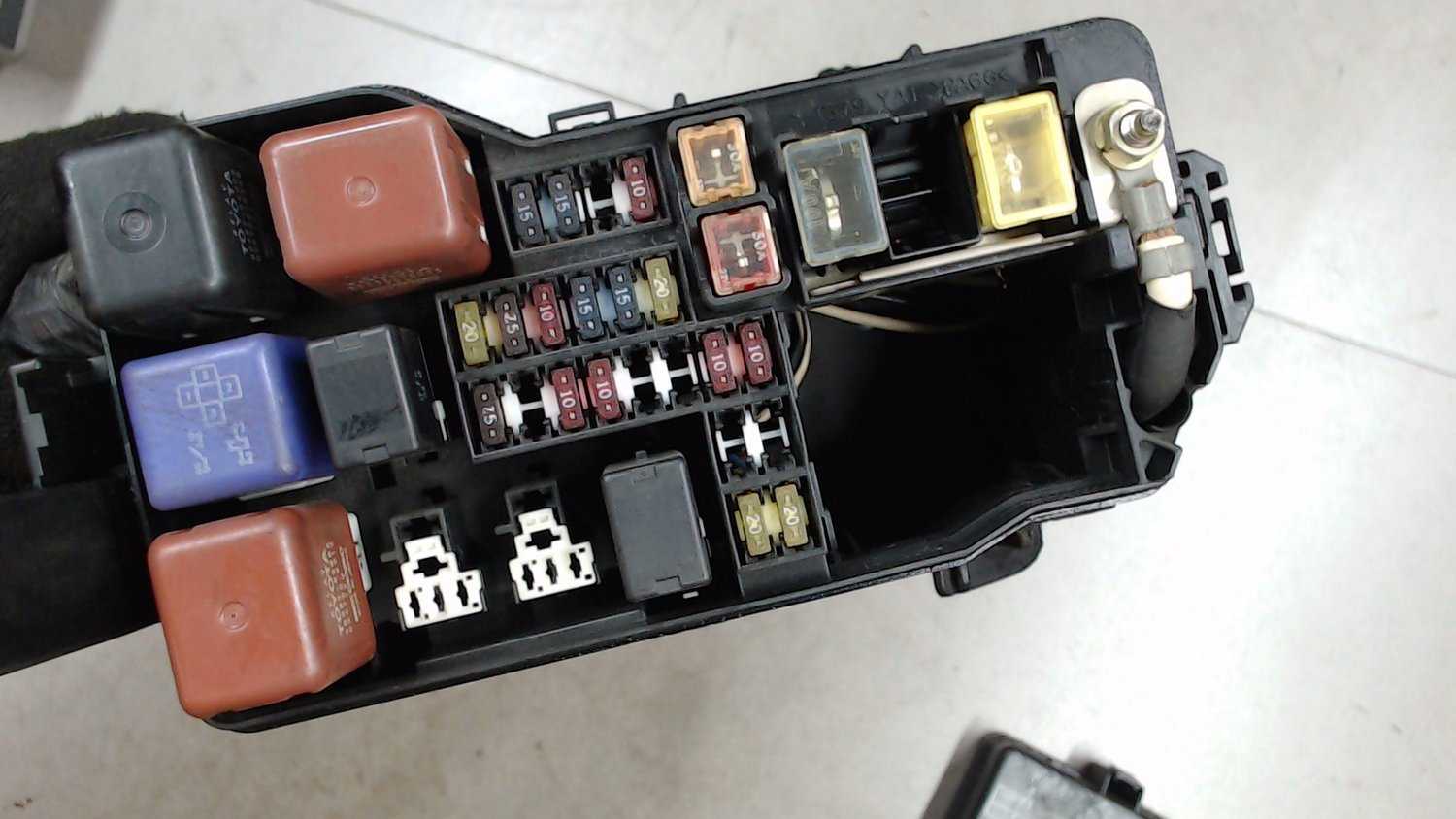

Фото пример исполнения

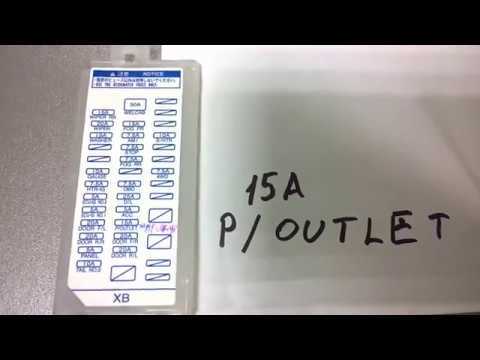

Схема с крышки блока

Схема

Описание

1	15A P/OUTLET – Электрическая розетка
2	7,5A ACC – Электродвигатель наружных зеркал заднего вида. BODY ECU, система кондиционирования воздуха, аудиосистема, навигационная система, система помощи при парковке, последовательный переключатель, резервное репе, DSS#2 ECU, индикатор AT EFI ECU, ECU блокировки переключения передач
3	10A BKUP LP – Фонари заднего хода, аудиосистема, многофункциональный дисплей, DSS#2 ECU, датчик системы помощи при парковке
4	10A TOWING BKLP – Буксировка
5	20A AVS – Система пневматической подвески
6	10A KDSS ECU
7	20A 4WD – Система 4WD. блокировка заднего дифференциала
8	30A P/SEAT FL – Переднее сиденье с электроприводом (левое)
9	25A – Электродвигатель блокировки дверей, открыватель стеклянного люка, BODY ECU
10	30A PSB ECU
11	15A TI & ТЕ – Регулировка наклона и вылета рулевого колеса
12	15A FOG FR – Противотуманные фары
13	7,5A OBD – Диагностический разъём
14	7,5A A/C – Система кондиционирования воздуха
15	7,5A AM1 – Система запуска
16	25A DOOR RL – Электрические стеклоподъемники заднего окна (левое)
17	10A ECU-IG NO.1 – ECU блокировки переключения передач, VSC ECU, датчик рулевого управления, датчик скорости рысканья, последовательный переключатель, ECU автоматической работы стеклоочистителя, резервное реле, обогрев наружного зеркала заднего вида, регулировка наклона и длины рулевой колонки, PSB ECU, DSS#1 ECU, передней датчик радара, ECU усилителя рулевого управления, AFS ECU
18	7,5A IG1 – Передней указатель поворота, задний указатель поворота, боковой указатель поворота, повторитель поворота, фонарь прицепа, ALT, VSC, переключатель C/C
19	10A ECU-IG NO.2 – Обогрев заднего стекла, выключатель подогрева сидений, реле инвертора, система кондиционирования воздуха, зеркало ЕС, BODY ECU, переключатель дополнительного отопителя, навигационная система, DSS#2 ECU, ECU люка, переключатель приборов, датчик системы помощи при парковке, вспомогательные приборы, ECU складного сиденья, O/H IG, противообледенительное устройство, AFS ECU, D-модуль, датчик дождя, пневматическая подвеска Р/SEAT IND
20	20A S/HTR FR – Обогреватель сиденья
21	30A P/SEAT FR – Переднее сиденье с электроприводом (правое)
22	30A DOOR Р – Электропривод стеклоподъемника переднего окна (со стороны пасажира)
23	10A DOOR – Электропривод стеклоподъемников окон
24	25A DOOR D – Электропривод стеклоподъемника переднего окна (со стороны водителя)
25	25A DOOR RR – Электрические стеклоподъемники заднего окна (правое)
26	25A S/ROOF – Люк крыши
27	30A WIP – Очистители и омыватель ветрового стекла
28	20A WASHER – Стеклоочистители и омыватель ветрового стекла, стеклоочистители и омыватель заднего стекла
29	10A COOLING – Охлаждаемый отсек
30	10A IGN – EFI ECU, C/OPN RLV, VSC ECU, ECU подушки безопасности, интеллектуальная система входа и запуска, ECU блокировки рулевого управления. ECU шлюза CAN
31	7,5A GAUGE – Приборы
32	7,5A PANEL – Подсветка переключателей, освещение перчаточного ящика, навигационная система, аудиосистема, система кондиционирования воздуха, переключатель наружных зеркал заднего вида, переключатель складывания сидений, многофункциональный дисплей. P/SEAT IND, SHIFT, COOL BOX
33	10A TAIL – Передние габаритные огни, задние фонари, фонари освещения номерного знака, EFI ECU, задние противотуманные фонари, буксировка, передние противотуманные фонари

Рядом с данным блоков могут крепится некоторые реле, например реле указателей поворотов.

Предохранители и реле в салоне

Чтобы устранить системную неисправность в электросети автомобиля, нужно соблюдать все меры предосторожности. Нельзя пользоваться устройствами более высокого номинала, не подходящими для этих целей предметами, самодельными «жучками» и просто проволокой

В случае частых поломок следует найти основную причину повышения силы тока в автомобильной сети, а затем заняться ее устранением.

Возможны 2 варианта расположения – правый и левый руль. Фото предохранителей ленд крузер прадо 120 4 литра в салоне:

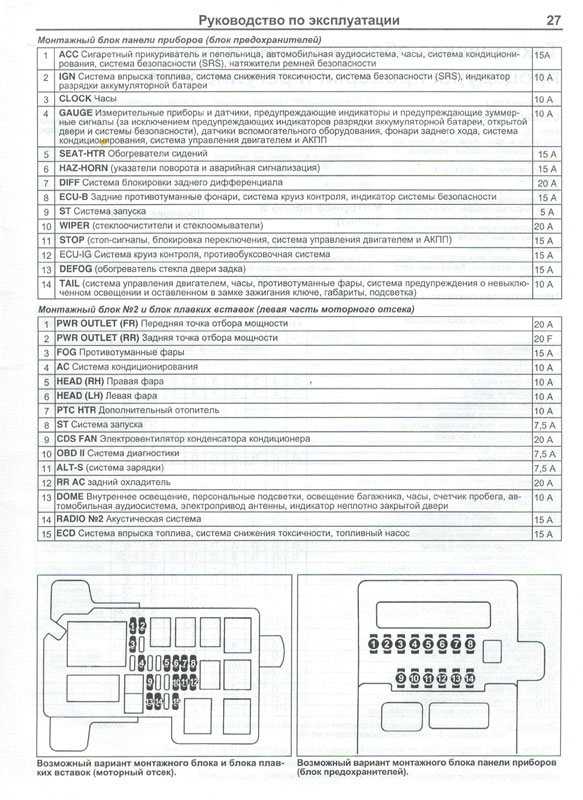

Прикуриватель и габариты

На прадо 120 4 литра предохранитель прикуривателя находится там же, где расположены TEMS и SRS (система подушек безопасности) – на панели приборов в салоне, имеет порядковый номер 24 и аббревиатуру «CIG».

Предохранитель габаритов прадо 120, независимо от того, какой руль (правый или левый), имеет маркировку «TAIL» № 22 салонного блока. При его неисправности не включаются повороты (не горят), и исчезает подсветка номера машины. За свет габаритов также отвечает реле № 2.

Система ТЕМС

Предохранители системы ТЕМПС в Land Cruiser прадо 120 4 литра на указанной панели имеют порядковый номер 6 и маркировку «TEMS». Эта регулируемая с помощью электроники подвеска была разработана фирмой Toyota для линии своих автомобилей. Такая система имеет несколько вариантов езды (комфортный, спортивный, сверхкомфортный, полуспортивный) и позволяет автомобилю адекватно реагировать в случае резких поворотов, быстрого торможения, движения по бездорожью. TEMS сама перенастраивает нагрузку на ось Toyota Prado 120, жесткость амортизаторов, высоту шасси, сохраняет устойчивость автомобиля и противодействует крену кузова в бок и в поперечном направлении, а также «клевки носом» в случае торможения.

Прочее

За подъем, очистку и омывание передних, боковых, задних стекол и люка отвечают:

• FR WIP−WSH (5);
• RR WIP (8);
• RR WSH (14);
• P FR P/W (18);
• P RR P/W, D RR P/W (19);
• P RR P/W, D RR P/W (20);
• POWER (20);
• силовое реле – R3.

Предохранители розетки в салоне – PWR OUTLET (12), сидений ‒ D P/SEAT, P P/SEAT (10, 11), топливного насоса ‒ STA (17).
