Блок в салоне
В салоне основной блок с предохранителями и реле находится за бардачком.
Схема с крышки блока
Фото пример исполнения
Схема
Назначение
| 1 | 10A TAIL – Боковые габаритные огни, габаритные огни, задние фонари, освещение номерного знака, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 7,5A PANEL2 – Система иммобилайзера двигателя, система входа и запуска, передняя противотуманная фара, освещение, световое напоминание, многорежимная механическая коробка передач, задний противотуманный фонарь, запуск, блокировка рулевого управления, задний фонарь, беспроводное управление замком дверей | |
| 2 | 7,5A PANEL1 – Освещение, управление освещением приборной панели, счетчик и датчик |
| 3 | 7,5A A/C – Обогрев заднего стекла, система кондиционирования |
| 4 | 20A D DOOR – Стеклоподъемник |
| 5 | 20A RL DOOR – Электрический стеклоподъемник заднего пассажира (левая сторона) |
| 6 | 20A RR DOOR – Электрический стеклоподъемник заднего пассажира (правая сторона) |
| 7 | – |
| 8 | 15A CIG – Прикуриватель, Розетка |
| 9 | 7,5A ACC – Система блокировки дверей, наружные зеркала заднего вида, аудиосистема |
| 10 | – |
| 11 | 10A ID/UP /MIR HTR – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива / Обогрев зеркал |
| 12 | |
| 13 | |
| 14 | 7,5A RR FOG – Задние противотуманные фары |
| 15 | 7,5A IGN – Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система иммобилайзера двигателя, система подушек безопасности SRS, система классификации пассажира на переднем сиденье |
| 16 | 7,5А MET – Приборы и датчики |
| 17 | 15A P S-HTR – Обогрев сиденья |
| 18 | 15A D S-HTR – Обогрев сиденья |
| 19 | 20/25A WIP – Стеклоочиститель |
| 20 | 15A RR WIP – Задний стеклоочиститель |
| 21 | 15A WSH – Омыватель лобового стекла |
| 22 | 10A ECU-IG – Система дневных ходовых огней, анти блокировочная тормозная система, система электроусилителя руля, электрические стеклоподъемники, система блокировки дверей, система защиты от кражи, электрический вентилятор охлаждения |
| 23 | 10A GAUGE – Система зарядки, указатели поворота, аварийные мигалки, подъемные огни, управление освещением приборной панели, система блокировки переключения передач, обогреватель заднего стекла, система кондиционирования воздуха, система автоматической коробки передач |
| 24 | 7,5A OBD2 – Бортовая система диагностики |
| 25 | 10A STOP – Стоп-сигналы, установленный наверху стоп-сигнал, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система блокировки переключения передач, антиблокировочная тормозная система |
| 26 | – |
| 27 | 25A D/L – Система дверного замка |
| 28 | 15A FR FOG – Передние противотуманные фары |
| 29 | – |
| 30 | 10A TAIL – Боковые габаритные огни, габаритные огни, задние фонари, освещение номерного знака, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 31 | 25A AM1 – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
Отдельные элементы реле крепятся в верхней и боковой части и блока.
Схема
Описание
- Реле АСС
- Реле системы зажигания
- Реле обогревателя
- Реле задних противотуманных фар
- Реле передних противотуманных фар
- 1) 30А Блок ЭБУ оборудования кузова / Электрика окон 2) 30/40А Обогрев заднего стекла DEF, предохранитель: “MIR HTR”
Toyota Probox предохранители инструкция | Toyota
Блок предохранителей под капотом Toyota Probox
Как самому установить сигнализацию с автозапуском StarLine A91 на Toyota Probox ДимАСС
Грузовик и Toyota Probox столкнулись в Южно-Сахалинске
https://youtube.com/watch?v=OKI-PyVX0Fg
TOYOTA rav4 меняем предохранитель прикуривателя
Разборка панели управления TOYOTA COROLLA SW 2002
https://youtube.com/watch?v=UW4SSJpIsQ4
Toyota Corolla вкорячил блок предохранителей
схема предохранителей тойота
Замена предохранителя прикуривателя тойота королла
Блок предохранителей для Toyota Corolla E15 2006-2013
Странные предохранители! PontiacTranssport
Также смотрите:
- Тайота Королла 2006года
- Toyota brevis новые
- Toyota Aristo бишкек
- Маркировка предохранителей Toyota
- Масло в задний мост Toyota Prado
- Toyota Camry задние фонари штатные
- Натяжитель ремня Тойота Камри 2005 2 4
- Распиновка магнитолы Toyota Corolla 150
- Топливный бак Тойота Камри
- Тойота рав 4 2016 дизель особенности эксплуатации
- Тойота ленд Крузер масса
- Накладка на задний бампер диффузор для Toyota Camry v50
- Диск тормозной на Toyota ae110
- Toyota touch для iphone
- Меню в Toyota Crown
Блоки в салоне
Расположение
Общая схема расположения блоков в салоне
Описание
- Реле переднего противотуманного света
- Реле обогрева заднего стекла
- Реле габаритного света
- Блок предохранителей
- Ресивер блокировки дверей
- Реле активного освещения
- Реле дневных ходовых огней
- Реле блокировки дверей
- Усилитель кондиционера
- Усилитель вспомогательного отопителя PTC
- Блок управления двигателем и коробкой передач (A/T), блок управления двигателем (M/T)
- Центральный блок подушек безопасности
- Усилитель транспондера ключа

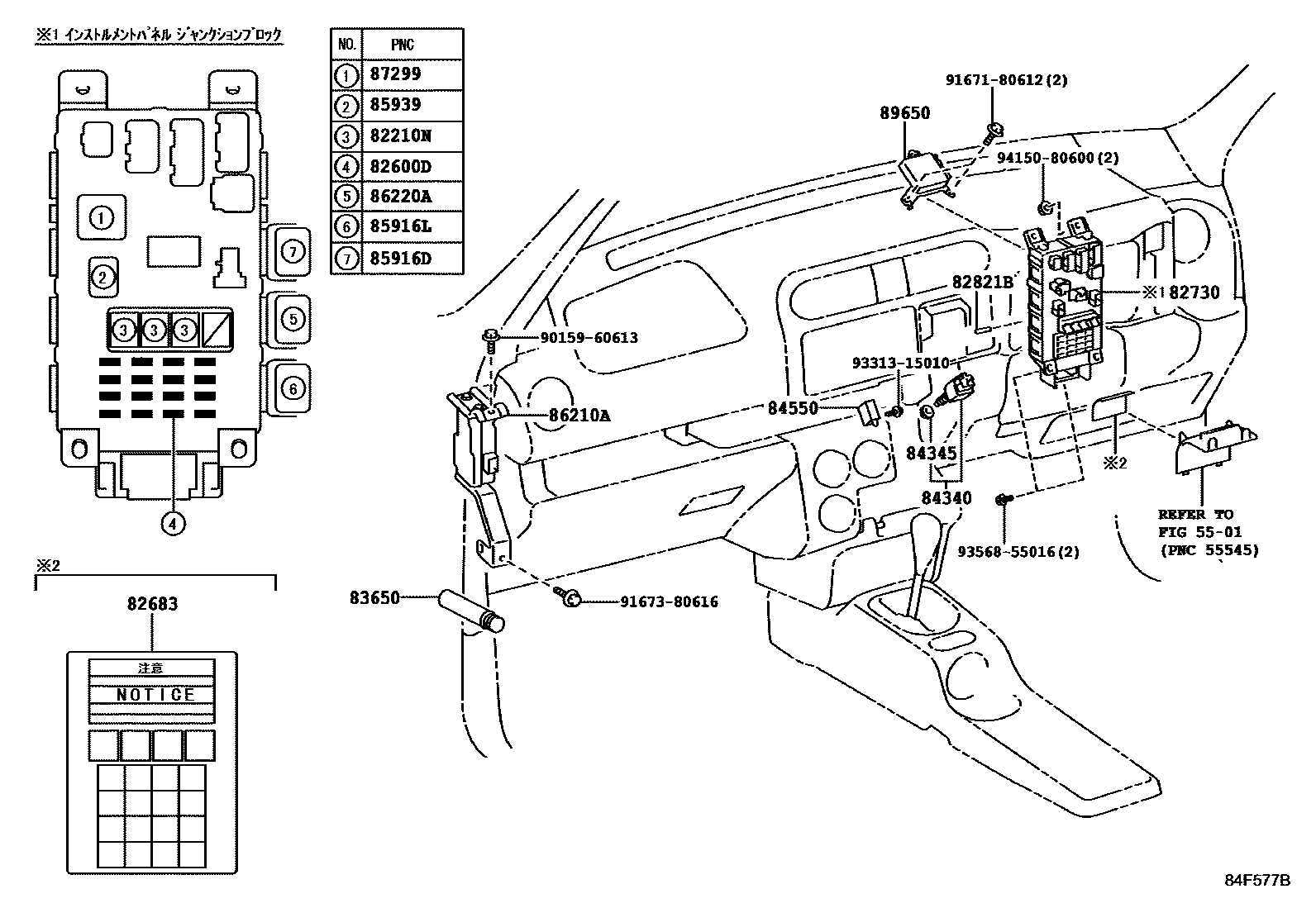

Блок предохранителей и реле
Он находится под панелью, за защитной крышкой, на общей схеме обозначен под номером 17.
Левый руль
Правый руль
Фото – пример исполнения
Схема
Обозначение
| 1 | 10А GAUGE – Приборы,ABS, кондиционер, лампы заднего хода, система зарядки, комбинация приборов, двойная блокировка, блок управления блокировкой дверей, блок управления двигателем, блок управления коробкой передач, дневные ходовые огни, предупреждающий зуммер, люк, стекло подъемники, блокировка селектора коробки передач, указатели поворота, аварийная сигнализация, отопитель |
| 2 | 10А DEF RLY – Обогрев заднего стекла, обогрев зеркал |
| 20А DEF – Обогрев заднего стекла, обогрев зеркал | |
| 3 | 25А D/L – Двойная блокировка, блок управления блокировкой дверей |
| 4 | 7,5А TAIL – Передний противотуманный свет, фары, корректор фар, предупреждающий зуммер, задний противотуманный свет, габаритный свет |
| 5 | – |
| 6 | 20А WIPER – Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель, блокировка дверей |
| 7 | 7,5А ECU−B – Фары, задний противотуманный свет |
| 8 | 15А FOG – Передний противотуманный свет |
| 9 | 15А ACC – Прикуриватель, часы, комбинация приборов, предупреждающий зуммер, мульти информационный дисплей, розетка, аудио система, зеркала с электроприводом |
| 10 | 7,5А ECU−IG – ABS, освещение салона, мульти информационный дисплей, вспомогательный отопитель (PTC), вентилятор системы охлаждения, система подушек безопасности SRS, отопитель |
| 11 | 7,5А OBD – Диагностический разъем |
| 12 | 10А HAZ – Указатели поворота, аварийная сигнализация |
| 13 | 7,5А A.C – Кондиционер, отопитель |
| 14 | 10А S-HTR – Подогрев сидений |
| 15 | – |
| 16 | 10А STOP – Блок управления двигателем, блок управления коробкой передач, блокировка селектора коробки передач, лампы стоп-сигнала |
| 17 | 50А AM1 – Предохранители: “ACC”, “GAUGE”, “DEF” (“DEF RLY”,), “S-HTR”, “WIPER”, “ECU−IG” |
| 18 | 30А POWER – Стекло подъемники, люк |
| 19 | 40А HTR – Кондиционер, отопитель |
| 20 | 30А DEF – Обогрев заднего стекла, обогрев зеркал |
| Реле | |
| R1 | Отопитель |
| R2 | Аварийная сигнализация (указатели поворота) |
| R3 | Силовое реле (стекло подъемники, люк) |
| R4 | Топливный насос (Circuit Opening (C/OPN)) |
Предохранители и реле Тойота Пробокс, 2002
Основная часть цепей питания оборудования защищена предохранителями. Фары, электродвигатели вентиляторов, бензонасос и другие потребители подключены посредством реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне и в моторном отсеке.
Рассмотрены модели Тойота Пробокс (XP50, XP160) 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 года выпуска, также информация по схем блокам подходит для моделей Succeed (Тойота Саксид).

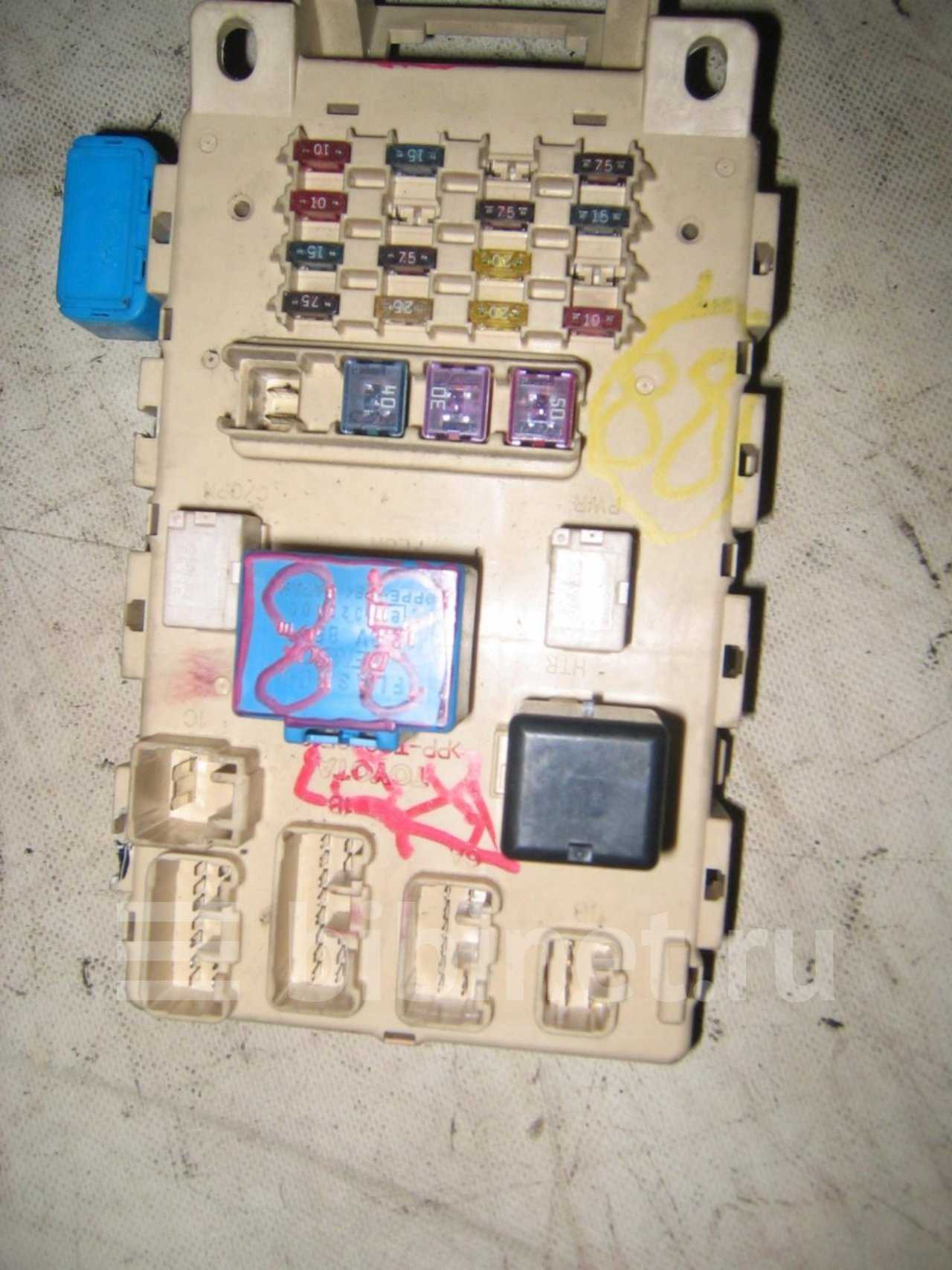

В салоне
Монтажный блок находится справа от руля.
| Назначение предохранителей в салоне | ||
|---|---|---|
| № | Ток, А | Защищаемая цепь |
| 1 | 50 | зажигание |
| 2 | 30 | электропривод стеклоподъемников |
| 3 | 40 | кондиционер |
| 4 | 10 | Комбинация приборов |
| 5 | 20 | обогреватель заднего стекла |
| 6 | 25 | Электропривод замков дверей |
| 7 | 7,5 |
|
| 9 | 20 | Стеклоочиститель и омыватель |
| 10 | 7,5 |
|
| 11 | Нет | |
| 12 | 15 |
|
| 13 | 7,5 | ABS, система блокировки селектора и ключа в замке зажигания |
| 14 | 10 | Аварийная сигнализация |
| 15 | 7,5 | кондиционер |
| 16 | 15 | розетка |
| 17 | 10 | стоп-сигналы |
| 7,5 | холостой ход | |
| Реле | ||
| R1 | отопитель (печка салона) | |
| R2 | силовое (от замка зажигания) | |
| R3 | прерыватель указателей поворотов | |
| R4 | бензонасос |

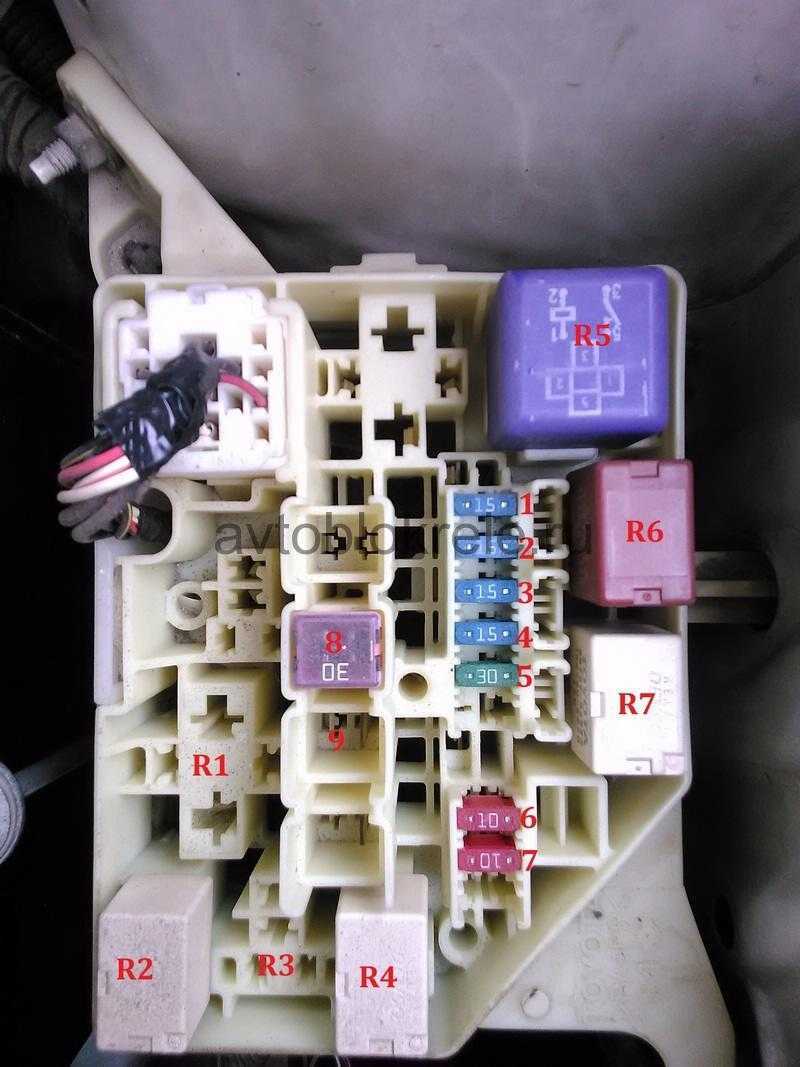

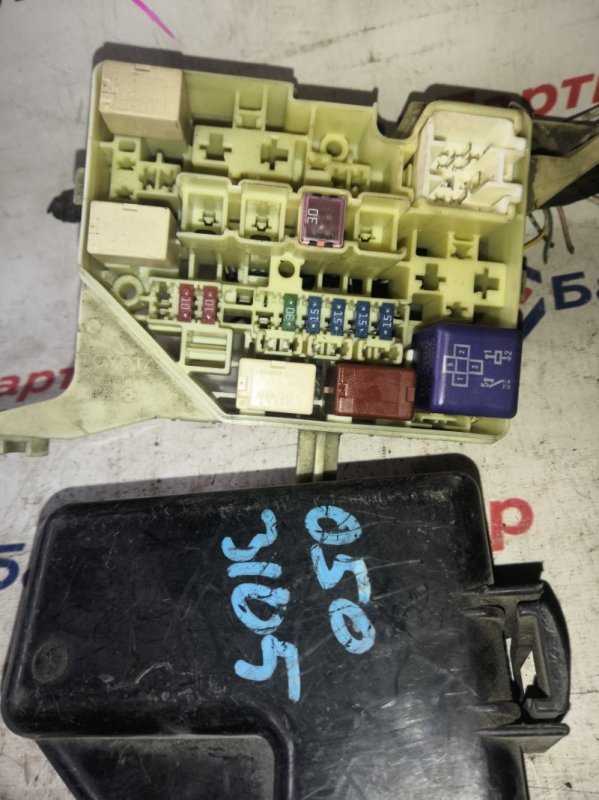

В моторном отсеке
Расположение монтажного блока.
| Назначение предохранителей в моторном отсеке Пробокс/Саксид | ||
|---|---|---|
| № | Ток, А | Защищаемая цепь |
| 1 | 15 | Освещение салона |
| 2 | 15 | efi |
| 3 | 15 | Сигнал |
| 4 | 15 | AM |
| 5 | 30 | Стартер |
| 6 | 10 | Ближний свет (левая фара) |
| 7 | 10 | Ближний свет (правая фара) |
| 8 | 30 | электродвигатель вентилятора |
| 9 | 30 | кондиционер |
| Реле | ||
| R1 | кондиционер | |
| R2 | гудок | |
| R3 | электромагнитная муфта компрессора кондиционера | |
| R4 | главное реле системы впрыска | |
| R5 | стартер | |
| R6 | электродвигатель вентилятора | |
| R7 |
Блок в салоне
Вариант 1
Данная схема подойдёт для моделей в 90, 91 — 95 кузове. Блок расположен под панелью на стойке за защитной крышкой.
Схема с крышки блока. Вариант 1.
Схема с крышки блока. Вариант 2.
Общее описание
- ECU-IG — электронная система впрыска топлива, система охлаждения воздуха в салоне
- STOP — световой стоп сигнал
- RADIO — радиоприемник,электрическое зеркало заднего вида
- ECU-B — задняя противотуманная фара
- ENGINE — система зарядки аккумулятора,система разогрева двигателя
- WIPER — очистители и омыватели стекол и фар
- CIG — прикуриватель, индикаторное табло цифровых часов
- IGN — система зарядки аккумулятора, контрольная лампочка зарядки, устройство рециркуляции отработанных газов, электро вентилятор в отсеке двигателя, предпусковой разогрев двигателя
- TAIL — габариты, лампочка освещения номерного знака, освещение щитка с приборами
- GAUGE — индикаторные приборы, контрольные ,сигнальные лампочки, прибор контроля экономичности движения, фара заднего хода, система регулировки кондиционирования воздуха, обогрев заднего стекла, электро стеклоподъемник, центральный замок
- TURN — мигающие световые указатели поворотов, аварийная сигнализиция
- SUNROOF — сдвигающаяся крыша с электроприводом.
Вариант 2
Данная схема подойдёт для моделей в 100, 101 кузове. Как и в предыдущем вариант, блок установлен под панелью на стойке, около ноги водителя.
Пример блока
СхемаНазначение предохранителей
Правый руль
| 1 | 15А FOG — противотуманные фары |
| 2 | 10А IGN — зажигание |
| 3 | 15А STOP — стоп-сигналы |
| 4 | 30А DEFOG — обогреватель стекла |
| 5 | 20А CIG & RADIO — прикуриватель, магнитола, зеркала |
| 6 | 10А ECU-В — АБС, электро питание центрального замка |
| 7 | 10А TURN — указатели поворота |
| 8 | 10А GAUGE — приборы |
| 9 | 15А TAIL — габариты |
| 10 | 7,5А DEF-I/UP — повышение частоты вращения холостого хода при включении обогревателя стекла |
| 11 | 15А ECU-IG — электроника трансмиссии, АБС, замок системы управления (АКПП) |
| 12 | 20А WIPER — стеклоочистители |
Левый руль
| 1 | 15А FOG — противотуманные фары |
| 2 | 10А IGN — зажигание |
| 3 | 15А STOP — стоп-сигналы |
| 4 | 20А SEAT HTR — обогреватель сидений |
| 5 | 20А CIG & RADIO — прикуриватель, магнитола, зеркала |
| 6 | 10А ECU-В — АБС, электро питание центрального замка |
| 7 | 10А TURN — указатели поворота |
| 8 | 10А GAUGE — приборы |
| 9 | 10/15А TAIL — габариты |
| 10 | 7,5А DEF-I/UP — повышение частоты вращения холостого хода при включении обогревателя стекла |
| 11 | 15А ECU-IG — электроника трансмиссии, АБС, замок системы управления (АКПП) |
| 12 | 20А WIPER — стеклоочистители |
Обозначение реле
- a — POWER — стекло подъемники, люк и центральный замок
- b — FOG — противотуманные фары
- с — FLASHER — реле — прерыватель
- A — DEFOG — обогреватель стекла
- B — TAIL — габариты
Вариант 3
Данная схема подойдёт для моделей в 110, 111 кузове. В этом исполнении блок предохранителе находится в нижней части панели приборов.
Фото — пример
Схема
Описание
| 1 | 15А FOG — Противотуманные фары |
| 2 | 15А STOP — Стоп-сигналы, система впрыска топлива, анти- блокировочная система тормозов, система блокировки переключения |
| 3 | 10А ECU -IG — Антиблокировочная система тормозов |
| 4 | 5А STARTER — Стартер |
| 5 | 15А LIGHTER — Прикуриватель, часы, электропривод зеркал, магнитола |
| 6 | 5А ECU -B — Электронная система управления дизельным двигателем |
| 7 | 10А METER — Комбинация приборов |
| 8 | 7,5А TURN — Указатели поворотов, аварийная сигнализация |
| 9 | 7,5А IGNITION — Система зарядки аккумуляторной батареи, система впрыска топлива |
| 10 | 15А TAIL — Задние фонари, задние габариты, подсветка номерного знака, комбинации приборов и аудиосистемы |
| 11 | 20А WIPER — Стеклоочистители и омыватель |
| 12 | 30А DEFOG — Обогреватель заднего стекла |
| 13 | 10А IDLE-UP — Система повышения частоты вращения холостого хода |
| 14 | 30А DOOR — Центральный замок |
Размещение предохранителей на Тойота Королла 2012
Замена предохранителя прикуривателя Тайота Ярис 2008 г.
Блок предохранителей для Toyota Corolla E15 2006-2013
прикуриватель Тойота Королла (140й и 150й кузов)
Блок предохранителей в салоне Toyota Probox
Замена предохранителя на прикуриватель тайота Камри
TOYOTA rav4 меняем предохранитель прикуривателя
Замена ламп ближнего света и предохранителей на тойота королла 160 и RAV4 #2
https://youtube.com/watch?v=31IkadbHESQ
Неполадки штатной магнитолы Corolla 2008
Замена звукового сигнала Тойота Королла Е150
https://youtube.com/watch?v=NMbudOShfHU
Toyota Corolla. Настройка оборотов холостого хода.
Также смотрите:
- Тойота Камри натяжитель ремня генератора
- Лекала для Toyota Avensis
- Масло в коробку на Тайоту Камри
- Запчасти Тойота гайя
- Тойота Королла е180 отзывы
- Топ гир Toyota Altezza
- Кто делает масло для Тойоты 0w30
- Замена стартера Toyota Avensis
- Габариты Toyota corona exiv
- Toyota Hilux не заводится детонирует двигатель
- Дефлекторы для Toyota Land Cruiser 200
- Моторчик стеклоочистителя Toyota Yaris
- Замена воздушного фильтра Тойота рав 4
- Toyota Land Cruiser 200 dvd в движении
- Toyota Prado то 30000
TOYOTA bB / PROBOX / SUCCEED с 2000-2005 бензин
Верна вероятность что вы ошибетесь делая это по описанию. И так же от этого зависит дальнейшая настройка машины на компьютере.
При всем уважении но эту процедуру я вам описать не осмелюсь так как нужно долго на это учиться. Установить программу изучить понять многие тонкости.
Не советую! А теперь заключительный этап.
Как правильно завести машину после проведенных работ. Тут есть деликатный нюанс. Набрасываем клемы проверяем ключи где лежат. Садимся в автомобиль включаем зажигание но не заводим.
Так повторяем процедуру раза три что бы бензонасос накачал давление в рампу в достаточной мере. Теперь запоминаем. Вас это может испугать что вы что то нарушили но это не беда все в порядке, просто под клапан попала стружка и нет нормальной компресии. Что бы схема электрооборудования тойота пробокс исбежать постарайтесь споймать момент первой вспышки при заводке и дать «газу пару раз» педалью. Это нужно что бы лишнее в камере сгорания быстро выгорело- Стружка.
Toyota Corolla электросхема подключения электронного блока управления двигателем E4.
Не повредив седла клапанов. И так удачи. Щупаем редуктор рукой он должен быть горячим если нет, пробуем прогазовкой убрать пробку воздушную.
схема электрооборудования тойота пробокс Материал написан для ознакомления как происходит процедура установки ГАЗА, установки газо баллонного оборудования. Автор не несет ответственности если Выше прочитанное описанное будет являться поводом для обвинений в некоректном объяснении как установить газ на авто.
Инструкция является не полной по причине возможного само установки ГБО некомпетентными лицами.
Источник статьи: http://pr-people.ru/toyota/bb/%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%BE%D1%81%D1%85%D0%B5%D0%BC%D0%B0-toyota-probox-succeed-bb.html
Блок в салоне
В салоне основной блок предохранителей и реле находится в нижней части панели приборов за защитной крышкой.
R1- Реле отопителя R2 — Главное силовое реле R3 — Реле-прерыватель указателей поворота R4 — Реле топливного насоса
AM1 (50A) — Силовой толстый провод идет напрямую от АКБ на замок зажигания и АСС
Power (30А) — Электропривод стеклоподъемников, люка
Heather (40А) — Кондиционер с ручным, автоматическим управлением
Gauge (10А) Система зарядки (модели выпуска до 08.2002). Система управления двигателем. Система электронного управления АКПП. Антиблокировочная система тормозов. Индикаторы АКПП. Электропривод стеклоподъемников. Центральный замок. Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении. Система предупреждения о непристегнутом ремне. Электропривод люка. Комбинация приборов. Часы. Указатели поворота и аварийка. Фонари заднего хода. Кондиционер с ручным, автоматическим управлением. Подушки безопасности (модели выпуска с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003).
Def (20А) — Обогреватель заднего стекла.
Door (25А) — Центральный замок.
Tail (7.5A) Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении. Комбинация приборов. Часы. Фары (галогеновые). Габариты и подсветка. Задние противотуманные фонари. Противотуманные фары (до 08.2002). Кондиционер с ручным управлением (до 08.2002). Фары (ксенон).
Wiper (20A) — Очиститель и омыватель лобового и заднего стекол.
Electronic B (7.5A) Система управления двигателем. Система электронного управления АКПП. Задние противотуманные фонари. Кондиционер с ручным управлением (до 08.2002). Система иммобилайзера (с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003). Система заднего обзора (модели 2WD с 08.2003).
Fog (15A) — Противотуманные фары.
Accessory (15A) Электропривод зеркал. Аудиосистема. Прикуриватель. Разъем для подключения доп. оборудования. Система заднего обзора (модели 2WD с 08.2003).
Electronic Ig (7.5A) Электропривод вентиляторов (до 08.2002). Антиблокировочная система. Лампы освещения салона. Кондиционер с ручным и автоматическим управлением. Электропривод вентиляторов (с 08.2002). Обогреватель заднего стекла (с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003). Система заднего обзора (модели 2WD с 08.2003).
Haz (10A) — Указатели поворота и аварийной сигнализации.
A/C (7.5A) — Кондиционер с ручным и автоматическим управлением.
Invertor (15A) — Разъем для подключения доп.оборудования.
Stop (10A) — Стоп-сигналы, Система управления двигателем, Антиблокировочная система тормозов
