Обозначение и описание блоков предохранителей
Местоположение узлов и распиновка отражены в документации к транспортному средству. В ней используется нумерация для облегчения поиска. Элементы имеют разный цвет в зависимости от номинала. На Кадди используются звенья от 5 до 200 А.
Для возвращения работоспособности опций комфорта необходимо заменить сломанный узел на новый. Его можно приобрести в любом автомагазине. В некоторых комплектациях VW резервный набор устройств закреплен в монтажных отсеках.
Учитывайте номинал сегментов при ремонте. Установка элемента большего или меньшего ампеража может вызвать повреждение оборудования транспортного средства.
Фары дальнего и ближнего света, электродвигатели вентиляторов, топливный насос Caddy подключены с помощью коммутационных устройств, так как они – сильные потребители тока. Не рекомендуется запускать приборы в обход защиты. Это может привести к возгоранию и сильному пожару.
Выберете модификацию т/с для поиска блок предохранителей
Двигатель: объем — 1.2 л., мощность — 86 л.с., тип — бензиновый, модель — CBZA. Привод: передний. Год выпуска: 2010
Двигатель: объем — 1.2 л., мощность — 105 л.с., тип — бензиновый, модель — CBZB. Привод: передний. Год выпуска: 2010
Двигатель: объем — 1.4 л., мощность — 75 л.с., тип — бензиновый, модель — BCA. Привод: передний. Год выпуска: 2004-2006
Двигатель: объем — 1.4 л., мощность — 80 л.с., тип — бензиновый, модель — BUD. Привод: передний. Год выпуска: 2006-2010
Двигатель: объем — 1.6 л., мощность — 88 л.с., тип — бензиновый. Привод: передний. Год выпуска: 2005-2009
Двигатель: объем — 1.6 л., мощность — 101 л.с., тип — бензиновый, модель — BRY. Привод: передний. Год выпуска: 2005-2010
Двигатель: объем — 1.6 л., мощность — 102 л.с., тип — бензиновый, модель — BSF. Привод: передний. Год выпуска: 2004-2010
Двигатель: объем — 1.6 л., мощность — 102 л.с., тип — бензиновый, модель — CHGA. Привод: передний. Год выпуска: 2011-2010
Двигатель: объем — 2 л., мощность — 109 л.с., тип — бензиновый, модель — BSX. Привод: передний. Год выпуска: 2006-2010
Двигатель: объем — 1.6 л., мощность — 75 л.с., тип — дизель, модель — CAYE. Привод: передний. Год выпуска: 2010
Двигатель: объем — 1.6 л., мощность — 102 л.с., тип — дизель, модель — CAYD. Привод: передний. Год выпуска: 2010
Двигатель: объем — 1.9 л., мощность — 65 л.с., тип — дизель, модель — 1Y. Привод: передний. Год выпуска: 2005-2009
Двигатель: объем — 1.9 л., мощность — 75 л.с., тип — дизель, модель — BSU. Привод: передний. Год выпуска: 2005-2010
Двигатель: объем — 1.9 л., мощность — 105 л.с., тип — дизель, модель — BLS. Привод: передний. Год выпуска: 2004-2010
Двигатель: объем — 1.9 л., мощность — 105 л.с., тип — дизель, модель — BLS. Привод: полный. Год выпуска: 2008-2010
Двигатель: объем — 2 л., мощность — 70 л.с., тип — дизель, модель — BST. Привод: передний. Год выпуска: 2004-2010
Двигатель: объем — 2 л., мощность — 110 л.с., тип — дизель, модель — CLCA. Привод: передний. Год выпуска: 2010
Двигатель: объем — 2 л., мощность — 110 л.с., тип — дизель, модель — CFHF. Привод: полный. Год выпуска: 2010
Двигатель: объем — 2 л., мощность — 140 л.с., тип — дизель, модель — BMM. Привод: передний. Год выпуска: 2007-2010
Двигатель: объем — 2 л., мощность — 140 л.с., тип — дизель, модель — CLCB. Привод: передний. Год выпуска: 2010
Двигатель: объем — 2 л., мощность — 140 л.с., тип — дизель, модель — CFHC. Привод: полный. Год выпуска: 2010
Двигатель: объем — 2 л., мощность — 170 л.с., тип — дизель, модель — CFJA. Привод: передний. Год выпуска: 2012-2010
На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.
3. Замена предохранителей
Предохранители находятся в отсеке под крышкой со стороны переднего пассажира. Для открывания крышки прокрутите ручку в направлении стрелки.
| Номер предохранителя | Защищаемая цепь | Номинал |
| 1 | Дальний свет и регулятор уровня света левой фары | 10 А |
| 2 | Дальний свет и регулятор уровня света правой фары | 10 А |
| 3 | Подсветка щитка приборов, фонари освещения номерного знака | 10 А |
| 4 | Задний стеклоочиститель | 15 А |
| 5 | Стеклоочистители, стеклоомыватели лобового и заднего стекол | 15 А |
| 6 | Вентилятор | 30 А |
| 7 | Правый габаритный фонарь и стояночный огонь | 10 А |
| 8 | Левый габаритный фонарь и стояночный огонь | 10 А |
| 9 | Обогрев заднего стекла | 20 А |
| 10 | Противотуманные фары, задний противотуманный фонарь | 15 А |
| 11 | Дальний свет левой фары, сигнальная лампочка | — |
| 12 | Дальний свет правой фары | — |
| 13 | Сигнал, вентилятор радиатора | 15 А |
| 14 | Фонари заднего хода, подогрев сидений, электростеклоподъемники, распылители | 15 А |
| 15 | Система управления двигателем | 10 А |
| 16 | Сигнальные лампочки | 15 А |
| 17 | Указатели поворотов | 10 А |
| 18 | Топливный насос | 20 А |
| 19 | Вентилятор радиатора, кондиционер | 30 А |
| 20 | Стоп-сигналы | 10 А |
| 21 | Внутреннее освещение и освещение багажного отсека, центральный замок, радиоприемник | 15 А |
| 22 | Прикуриватель | 10 А |
Дополнительные предохранители
| Предохранитель для реле привода ABS | 30 А |
| Предохранитель для главного реле ABS | 30 А |
| Предохранитель для свечей накаливания | 50 А |
| Предохранитель для электростеклоподъемников | 20 А |
Цветовая маркировка предохранителей
Красный – рассчитан на номинальный ток 10 А,
синий – на номинальный ток 15 А,
желтый — на номинальный ток 20 А,
белый — на номинальный ток 25 А,
зеленый — на номинальный ток 30 А.

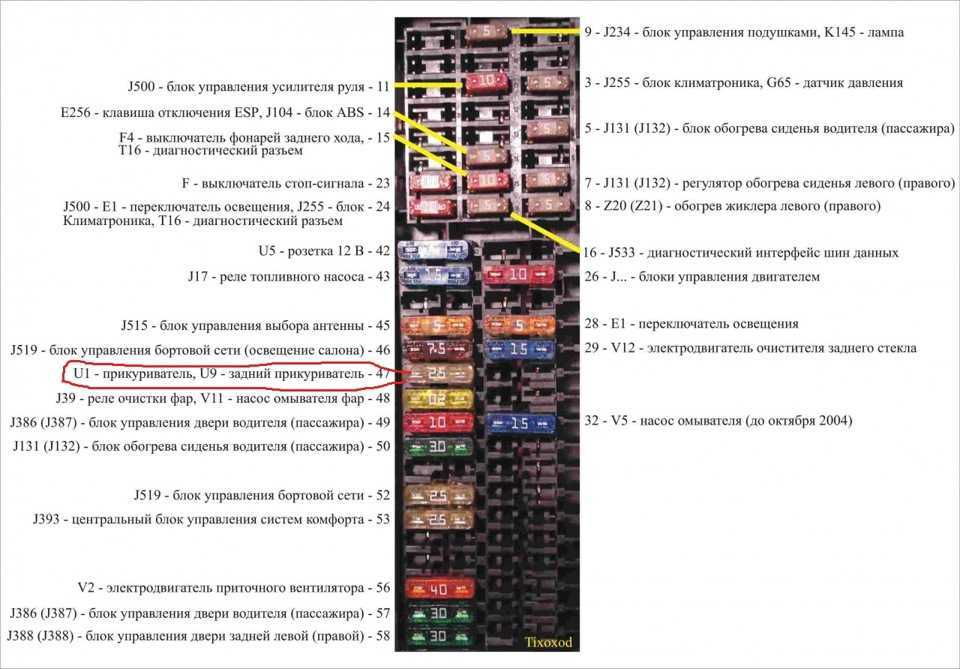

Схема блока предохранителей
В материале представлена наиболее часто встречающаяся схема крепления устройств.
2003–2004 годов
Предохранители на Фольксвагене Кадди в салоне контролируют работу подушек безопасности, стеклоочистителей, ламп ближнего света, прикуривателя. Здесь же находятся реле топливного насоса, системы омывателей. Под капотом крепятся коммутационные устройства бензонасоса.
2005–2007 годов
Автомобиль VW данной марки 2005, 2006 и 2007 годов выпуска отличается списком элементов в монтажных отсеках. Под приборной доской закреплены электропредохранители стоп-сигнала, ГУР, кондиционера, отопителя охлаждения жидкости. Многие гнезда в платах являются запасными и не используются.
2008–2010 годов
В моделях начиная с 2008 г. под панелью приборов расположены защитные узлы заднего дворника, парктроника, блок управления коробкой передач, системы впрыска для авто на автодизеле, а также реле топливного насоса и т.д.
Плавкие вставки.
Расположение блоков предохранителей и реле на VW Caddy
Volkswagen Caddy – коммерческий автомобиль, изготавливаемый концерном VAG в модификациях:
- фургон;
- минивэн.
Первые автомобили были выпущены в 1980 г. Производство 4-го поколения марки продолжается и сегодня.

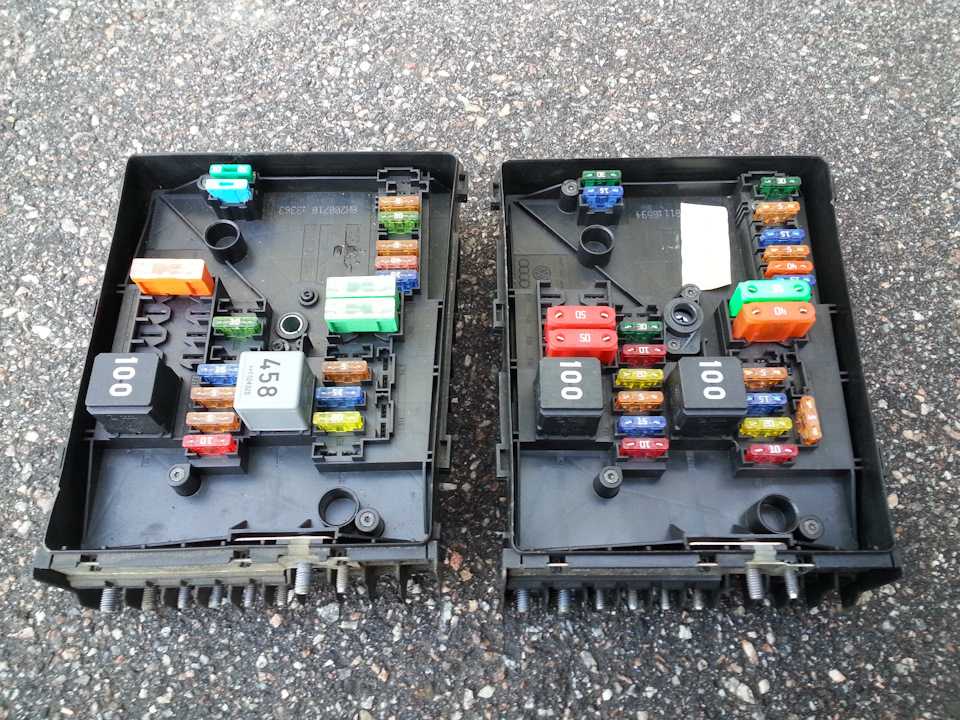

Предохранительные элементы находятся в монтажных блоках, которые защищают детали от случайного попадания влаги или посторонних предметов. Отсеки закрыты пластиковыми крышками, на обратной стороне которых изображен порядок крепления звеньев в плате.
Всего в модели есть 3 отсека с узлами: один – в салоне, два – под капотом.
Расположение блоков.
Приборная панель

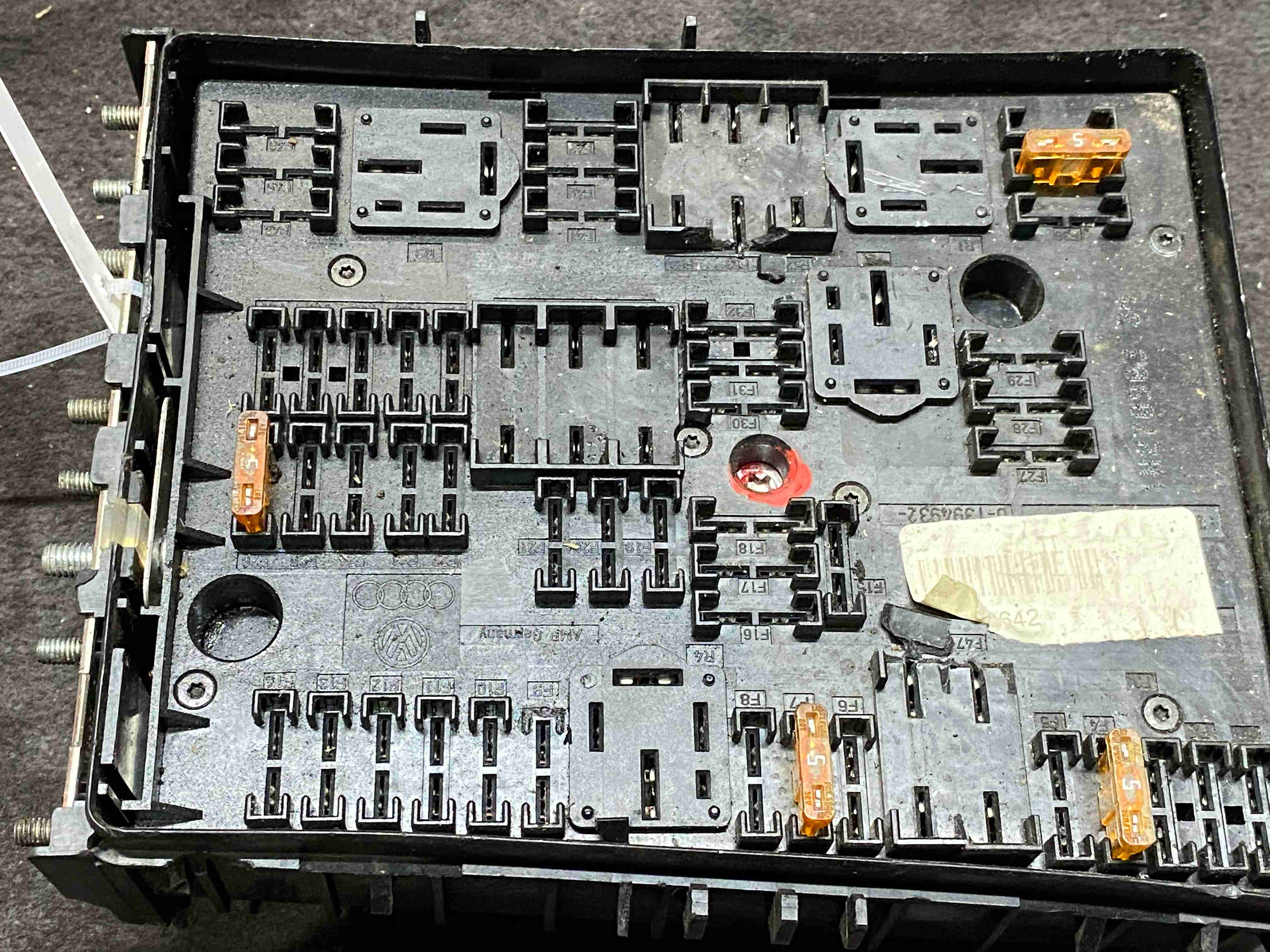

Здесь, в левой части приборной доски, располагается основной отдел. Для доступа к нему аккуратно подденьте корпус панели за выемку. Можно использовать плоскую отвертку.
Моторный отсек

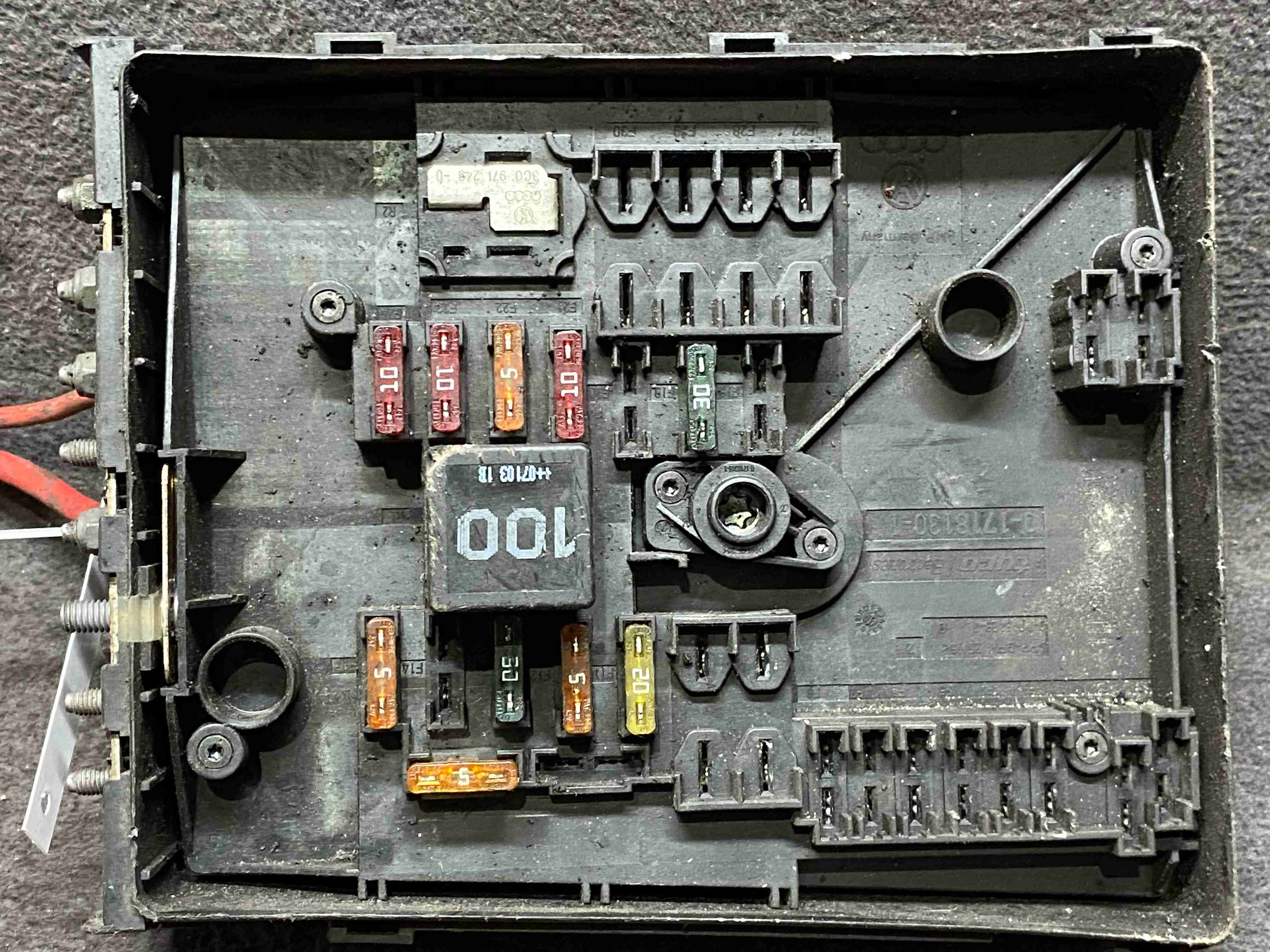

Вторая камера закреплена в подкапотном пространстве Volkswagen Caddy. Искать ее необходимо рядом с аккумуляторной батареей авто.
Блоки предварительного предохранителя
Отсек с предварительным защитным узлом также находится в моторном отделении, перед монтажным модулем с остальными звеньями.
Предохранители для спецтехники (после мая 2013 г.)
Предохранители расположены под сиденьем водителя
- A — Предохранитель механизма опрокидывания -S186- До августа 2006 г.
- A — Предохранитель 1 (30) -S204- (ретардер / второй аккумулятор)
- A — Предохранитель 2 (30) -S205- после сентября 2006 г. (гидроборт / самосвал с трехсторонней разгрузкой / ретардер)
- A — Главный предохранитель для различных конфигураций оборудования -S245- До августа 2006 г.
- A — Предохранитель 1 (30) -S204- (ретардер / второй аккумулятор)
- A — Предохранитель 2 (30) -S205- (Гидроборт / самосвал с трехсторонней разгрузкой / ретардер)
- A — Предохранитель дневных ходовых огней -S220- (только Achleitner)
- B — Предохранитель 1 -S131- (Компрессор сжатого воздуха)
