Схема и расположение предохранителей в блоке предохранителей ваз-2109, 2108 и 21099

Ремонт

Как показывает практика, в некоторых случаях, если прикуриватель перестал работать, проблему нужно искать именно в гнезде. В этой ситуации, скорее всего, выходит из строя шайба, изготовленная из олова, – она попросту плавится от чрезмерной нагрузки. Все дело в том, что именно с ее помощью напряжение попадает на центральный контакт прикуривающего устройства. Для исправления понадобится убрать пришедшую в негодность деталь

Главное здесь, действовать крайне осторожно, чтобы не испортить основу из фарфора – она достаточно хрупкая. Без этой шайбы прикуриватель будет функционировать нормально.

Чтобы восстановить работоспособность, также иногда нужно извлечь и полупроводниковую пластину

Тут действовать придется в следующем порядке:

Чтобы восстановить работоспособность, также иногда нужно извлечь и полупроводниковую пластину. Тут действовать придется в следующем порядке:

• перед тем как разбирать разъем, стоит сфотографировать расположение проводов на контактах – это поможет без ошибок собрать все с первого раза;
• крепежную гайку, удерживающую гнездо на панели, откручивают;
• внутри имеется пластина, изготовленная из слюды, – ее нужно вытащить;
• затем разъем собирают полностью, но уже без вышеназванной детали.

Кроме того, достаточно часто потеря контакта происходит из-за банального окисления клемм или разрыва соединения

По этой причине при ремонте всегда уделяют внимание и чистке всех разъемов и коннекторов. Убирают окислы обычной ученической резинкой

Обрыв выявляют путем осмотра

Чтобы не запутаться, проверенный провод лучше маркировать чем-нибудь. Быстрее будет проверить мультиметром, установленным на Омы. Их в целом не так много, и тест проводится достаточно быстро. Все испорченные жилки необходимо заменить на новые

Обрыв выявляют путем осмотра. Чтобы не запутаться, проверенный провод лучше маркировать чем-нибудь. Быстрее будет проверить мультиметром, установленным на Омы. Их в целом не так много, и тест проводится достаточно быстро. Все испорченные жилки необходимо заменить на новые.

Проводя работы с электрической системой автомобиля, следует всегда соблюдать технику безопасности. Не стоит думать, что 12 вольт совершенно безвредны – убивает, как известно, не напряжение, а ток. Последний в машине иногда достигает и 30 ампер, чего вполне хватит обычному человеку для получения серьезной травмы.

Каждый современный автомобиль располагает данным устройством. Его используют даже некурящие водители. В гнездо прикуривателя подключается масса электронных девайсов. Разъем применяется для:

• непосредственного назначения (прикуривания сигарет);
• подключения GPS-навигатора, прокладывающего маршрут;
• видеорегистратора, фиксирующего текущую дорожную обстановку;
• электрического компрессора, накачивающего шины;
• вентилятора;
• дополнительных батарей или зарядных устройств для мобильного телефона, ноутбука или планшета.

Выход прибора из строя чреват дополнительными проблемами и неудобствами. Информация о том, как снять прикуриватель, отремонтировать его своими руками на модели ВАЗ 2109, поможет владельцам авто.

Инструкция по ремонту и замене механизма

Как снять и произвести замену вышедшего из строя прикуривателя на новый?

В соответствии со схемой подключения процедура демонтажа и установки выглядит так:

Для начала следует выкрутить по два самореза, расположенных справа и слева от панели с магнитолой в центральной консоли. Извлеките саму панель, одновременно отсоединив кнопки управления.
Затем найдите разъем с питанием для прикуривателя, с помощью контрольки найдите на нем плюс и извлеките сам штекер. Помните о том, что далеко не всегда цвет проводов, подключенных к устройству, соответствует действительности. Если провода действительно перепутаны, то необходимо извлечь их из разъема, для этого надавите отверткой или шилом на специальную защелку. После этого извлеките их и поменяйте местами, чтобы впоследствии не столкнуться с такой проблемой. Отогните защелку и установите их так, чтобы провода были надежно зафиксированы в посадочном месте.
После этого провод питания необходимо разрезать, если вы хотите подключить к нему напрямую предохранитель. Делать это не обязательно, но желательно. Еще лучше будет сделать новый проводок для разъема, поскольку уже имеющийся штатный кабель очень короткий. Установите в электроцепь предохранитель и смотайте все изолентой, чтобы устройство не выпало.
Затем подключите разъемы и, используя контрольку проверьте, правильно ли вы все сделали. Вам нужно удостовериться в том, правильно ли подключено питание и остальные соединения.
Если старый прикуриватель не был оборудован лампочкой, то ее можно дополнительно установить. Для этого можно использовать провод для активации габаритного освещения. Извлеките провод из подключенного разъема, после чего подсоедините к нему цепь питания лампочки прикуривателя. Место соединения необходимо заизолировать, затем разъем устанавливается на место.
Когда эти действия будут выполнены, на демонтированной ранее панели центральной консоли нужно установить обратно прикуриватель. Его необходимо вставлять с наружной стороны панели, где имеется небольшая полость — в нее устанавливается пластиковая часть, после чего лампу следует установить и зафиксировать в пазах

Обратите внимание на то, что сама лампа должна фиксировать непосредственно в пластмассе, а не в полости устройства, иначе это чревато замыканием.
Когда лампа будет установлена, производится подключение устройства к разъему, причем учтите, что также нужно подсоединить и массу. Затем подключается сама лампа. После сборки необходимо проверить работоспособность устройства

Если все нормально, то установите обратно панель и зафиксируйте ее на консоли саморезами. Подключите все кнопки и разъемы к ним.

После сборки необходимо проверить работоспособность устройства. Если все нормально, то установите обратно панель и зафиксируйте ее на консоли саморезами. Подключите все кнопки и разъемы к ним.

Где находятся БП и какова их схема?

Независимо от схемы электрооборудования на автомобиле с двигателем 8 или 16 клапанов, монтажные устройства находятся не в салоне, а в моторном отсеке машины, в районе ветрового стекла. Автомобили с разной системой подачи горючего (инжекторный или карбюраторный двигатель) могут оснащаться блоками предохранителей ВАЗ 21099 нового образца.

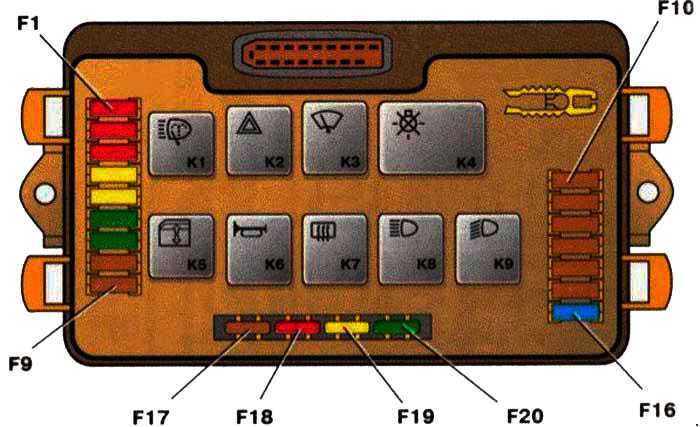

Схема БП старого типа

Для начала нужно показать электрическую схему девайса и рассказать об обозначениях предохранительных деталей в изделиях старого типа.

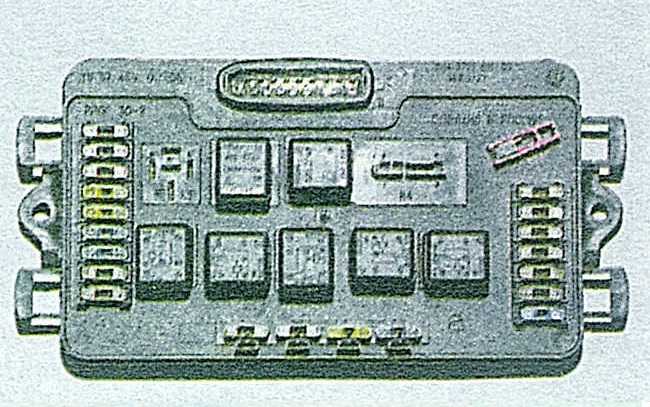

Схема девайса старого образца

Значения реле на схеме.

Номер	Расшифровка
1	Применяется для активации механизмов очистки передней оптики
2	Девайс, контролирующий работу системы времени промывки заднего стекла
3	Деталь, применяющаяся для защиты электроцепи источников освещения аварийной «сигналки» и поворотных огней
4	Дворники лобового стекла
5	Перемычки, монтирующиеся в месте реле контроля исправности источников света
6	Этот компонент используется для обеспечения рабочего состояния системы прогрева заднего стекла
7	Резервное реле
8	Устройство, обеспечивающее рабочее состояние световых источников дальнего освещения
9	Оптика ближнего света
10	Предохранительный элемент
11	Реле контроля рабочего состояния вентилирующего устройства системы охлаждения. Повреждение этого компонента приведет к перегреву автомобильного мотора
12	Обеспечивает рабочее состояние рулевого сигнала – клаксона

Описание назначения предохранительных устройств в БП старого типа

БП нового образца

Коробка нового типа характеризуется несколько другой схемой. Тем не менее в ней также находятся все элементы для защиты электросистем и девайсов, в том числе прикуривателя и печки. Ниже разберем, какой предохранитель за что отвечает.

Реле стартера ваз где находится фото

дополнительное реле стартера ваз 2109. Разбираемся где у ВАЗ 2110 находится реле стартера и есть ли оно в принципе? фото карбюрато ваз 2109 зазор паплывков.

Разбираемся где у ВАЗ 2110 находится реле стартера и есть ли оно в принципе? фото карбюрато ваз 2109 зазор паплывков.

Где находится реле стартера в автомобиле Лада Приора.Как сделать тюнинг печки ВАЗ-2107. Схема расположения предохранителей.

Схема расположения предохранителей.

где устанавливают реле блокировки стартера ваз 2110 где находится фото.

фото карбюрато ваз 2109 зазор паплывков.

>ВАЗ-2108 — легковой автомобиль малого класса с приводом на передние колеса и поперечным расположением двигателя. Выпускался Волжским автомобильным заводом. В данный момент не производится. Выпускается её преемница — 2113, которая внешне отличается от 2108 изменённой формой передка (крылья, капот, оптика), другими бамперами, наличием пластиковых накладок на порогах и спойлером на задней двери.

>В новинку было все: переднеприводная компоновка, кузов хэтчбек, поперечное расположение двигателя, бесконтактная система зажигания, передняя подвеска типа McPherson, реечное рулевое управление, тросовый привод сцепления, пластмассовые энергопоглощающие бамперы.

>Впрочем, скрипы и треск, которые издают обивка и панели, могут говорить и о неправильной эксплуатации (с перегрузкой, от которой повело кузов) или о неплотном прилегании панелей обивки к правленому после аварии кузову. Несмотря на широкие двери, выход и вход на заднее трехместное сиденье затруднены. Это обстоятельство, как правило, толкуется в пользу некоего имиджа молодежной спортивности, хотя во всем мире это, скорее, признак «автомобиля для домохозяек» (дешевле и безопаснее при перевозке маленьких детей — не вывалятся). Салон комплектуют гобеленовыми анатомическими сиденьями с достаточным запасом по регулировкам в трех направлениях, обивка дверей дефектами не страдает, как и прочая периферия в салоне (хотя и начинают «аккомпанировать» уже после небольшого пробега). Среди досадных мелочей встречаются такие, как отсутствие подголовников для задних сидений и пепельницы, неудобство доступа к ремням безопасности передних сидений (слишком далеко сдвинута назад стойка кузова), высокое расположение кромки багажника. Запасное колесо расположено в нише багажника. Вместимость багажника увеличивается при сложенной спинке заднего сиденья (к сожалению, она не складывается по частям и не принимает до конца горизонтальное положение, что не позволяет перевозить действительно громоздкие предметы).

С 1994 года Волжский автозавод выпускал ВАЗ-2108-91 с РПД ВАЗ-415 объемом 1,3 литра, мощностью 140 л.с. при 6500 об/мин, но, конечно — ограниченными партиями.

>В 1990 году был проведен рестайлинг передней части, в результате которого «восьмерка» приобрела иную форму крыльев и избавилась от пресловутого «клюва». На рынке версии с отдельным «клювом» в передке и «коротким крылом» (до 1991 года выпуска) уступают место моделям ВАЗ-21083 с «длинным крылом». Достаточно много предложений о продаже ВАЗ-21081 и ВАЗ-21083 с велюровым салоном и более удобной панелью «люкс» с тахометром и маршрутным компьютером (стандарт для седанов ВАЗ-21099 и версий с инжекторными двигателями), которые также устанавливают на автомобили, побывавшие в аварии (чтобы подороже спихнуть). В свое время неудачный дизайн «клюва» вызвал к жизни целую прослойку мелких фирм и фирмочек, которые пытались выпускать различные накладные детали оформления, менявшие неудачную внешность «восьмерки».

>По объявлениям изредка встречаются кабриолеты западного производства с инжекторными двигателями (Natasna, Bohemia Cabrio). Иногда предлагают модели с правым рулем из Великобритании (такие машины носят заводские индексы: 21086 с двигателем 1,3 л; 21087 — 1,1 л; 21088- 1,5 л). Попадается также двухместный фургон ВАЗ-2108Ф (ВАЗ-1706) Челнок (название говорит само за себя) с высокой пластиковой крышей (общая высота 1900 мм) и грузовым отсеком объемом в 2,2 куб.м. Его грузоподъемность 450 кг, а погрузочная высота за счет оригинальной конструкции задней двери понижена до 550 мм.

>В 1998 году на базе моделей 21083 и 21213 был разработан внедорожник ВАЗ-210834 Лада Тарзан, в 2000 году ВАЗ-210832 Спутник / Cамара.

Процесс снятия и замены

Теперь рассмотрим процесс смены предохранителей БП для старого и нового типов ВАЗ 21099. Как сказано выше, инструкция по замене будет актуальна как для карбюраторов, так и для инжекторов.

Выпуска до 1998 года

1. Откройте капот и отключите минусовую клемму аккумулятора.
2. Найдите ваш БП, который расположен под лобовым стеклом напротив водительского сидения. Отожмите защелки, фиксирующие крышку устройства. Демонтируйте ее.
3. На обратной стороне защитной крышки вы сможете увидеть схему, на которой указано расположение ПП и реле в блоке. Также там отмечено, какой элемент за что отвечает.
4. Если вам необходимо заменить реле, то найдите то, которое вам нужно и, покачивая вверх и вниз, демонтируйте его из посадочного места. Произведите замену выгоревшего элемента на реле с такой же маркировкой. Соответственно, соблюдайте и расположение контактов.
5. Если вам нужно заменить именно ПП, то для начала следует узнать причину его выхода из строя. Если дело именно в элементе, то это намного лучше, чем если проблема заключается непосредственно в электропроводке. В любом случае, если вы решили сменить ПП, то учтите, что устройства должны быть идентичными по номиналу, то есть цифра, указанная на корпусе ПП, должна совпадать в обоих случаях. Также не вздумайте устанавливать в посадочное гнездо самодельный элемент.
6. Закройте крышку БП и подключите аккумулятор.

Выпуска после 1998 года

Как сказано ранее, инструкция будет актуальна как для карбюраторных, так и для инжекторных двигателей ВАЗ 21099.

1. Откройте капот и отключите аккумулятор: все работы с БП необходимо выполнять при отключенной АКБ.
2. Найдите БП, установленный в моторном отсеке. Как и в предыдущем случае, он защищен пластиковой крышкой, которую вам нужно снять, чтобы добраться до элементов. Фиксирующие защелки установлены с боковой стороны, ближе к крылу авто.
3. Произведите демонтаж крышки. На ее обратной стороне нанесена схема с местом нахождения реле и ПП. Определите, какой элемент вышел из строя, чтобы заменить его. Если требуется замена реле, то вытащите компонент, покачивая его из стороны в сторону.
4. Что касается непосредственно предохранителей, то их удобнее демонтировать из посадочного гнезда при помощи специальных щипцов. К слову, щипцы начали появляться в блоках нового образца. Также стоит отметить, что элементы блока окрашены в разные цвета, но при их замене следует учитывать не только цвет, но и номинал, указанный на корпусе.
5. Произведите установку реле и ПП в обратной последовательности. Не забудьте подключить обратно аккумулятор.

Схема ВАЗ-2109

Автомобиль ВАЗ-2109 выпускался на АвтоВАЗе с 1987 по 1997 год. Годы производства 21099: 1990—2004 — в России, 2004—2011 — на Украине. Здесь приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или смартфон на несколько блоков, также имеются схемы в виде единой картинки с описанием элементов — для распечатки на принтере.

Как и весь автомобиль, его электрооборудование было на среднем уровне, поэтому владельцы девяток должны знать схему электропроводки досконально для текущих ремонтов своими руками.

Где находятся предохранители ВАЗ-2108 2109 21099

Блок реле и предохранителей у ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед лобовым стеклом с левой стороны.

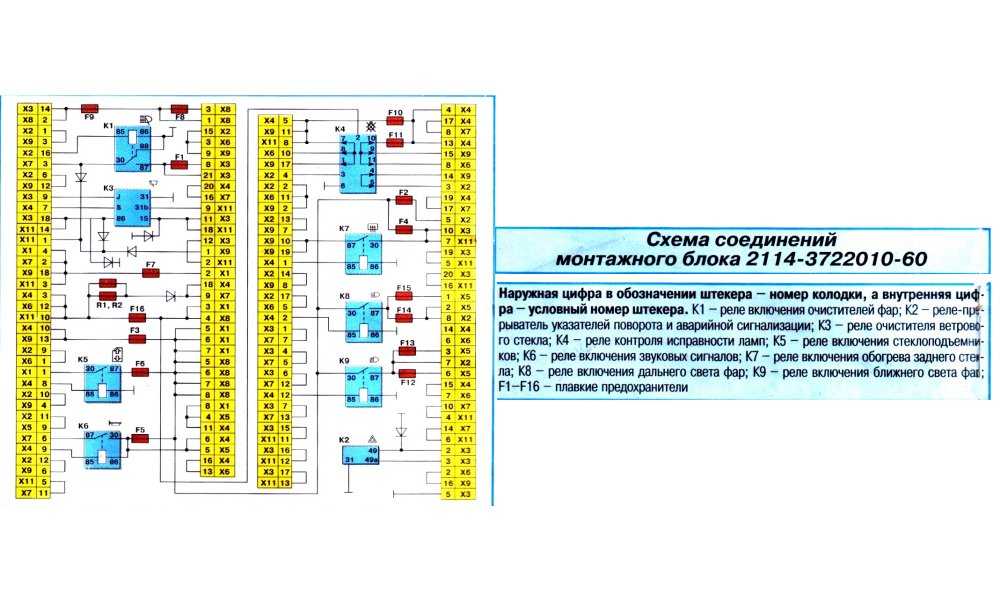

Монтажный блок предохранителей 2114-3722010-18

• K1-реле включения очистителей фар;
• K2-реле-прерыватель указателей поворота и аварийной сигнализации;
• K3-реле стеклоочистителя ветрового окна;
• K4-реле контроля исправности ламп;
• K5-реле включения стеклоподъемников;
• K6 — реле включения звуковых сигналов;
• K7-реле включения электрообогрева заднего стекла;
• K8-реле включения дальнего света фар;
• K9-реле включения ближнего света фар;
• F1-F16 — плавкие предохранители

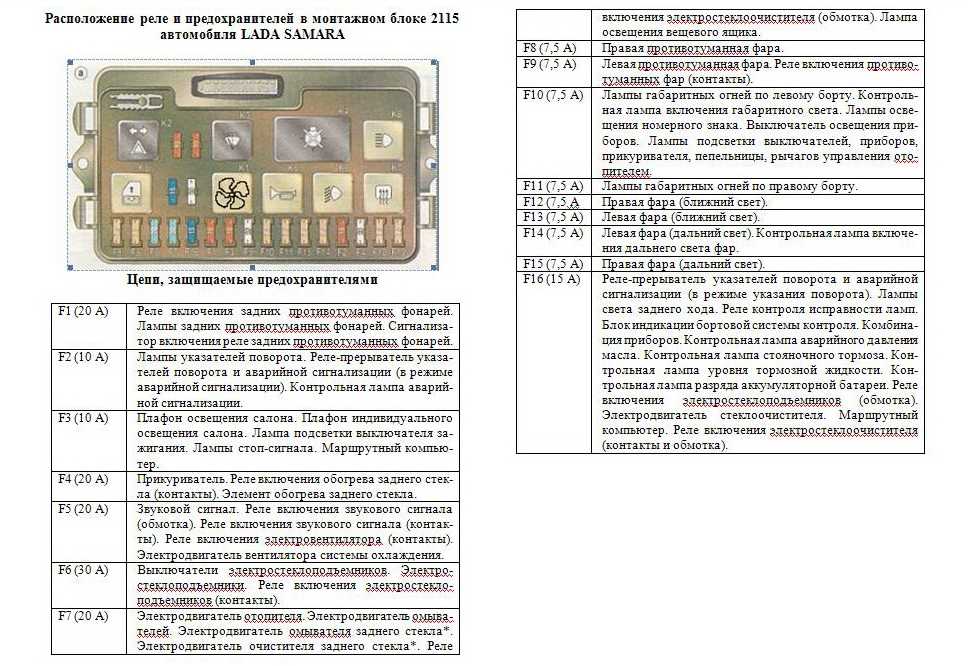

Монтажный блок предохранителей 2114-3722010-60

• K1 — Реле включения очистителей фар
• K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
• K3 — Реле очистителя ветрового стекла
• K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
• K5 — Реле включения стеклоподъёмников
• K6 — Реле включения звукового сигнала
• K7 — Реле включения обогрева заднего стекла
• K8 — Реле включения дальнего света фар
• K9 — Реле включения ближнего света фар
• F1 — F16 — Плавкие предохранители
• F1 — F20 — Запасные предохранители

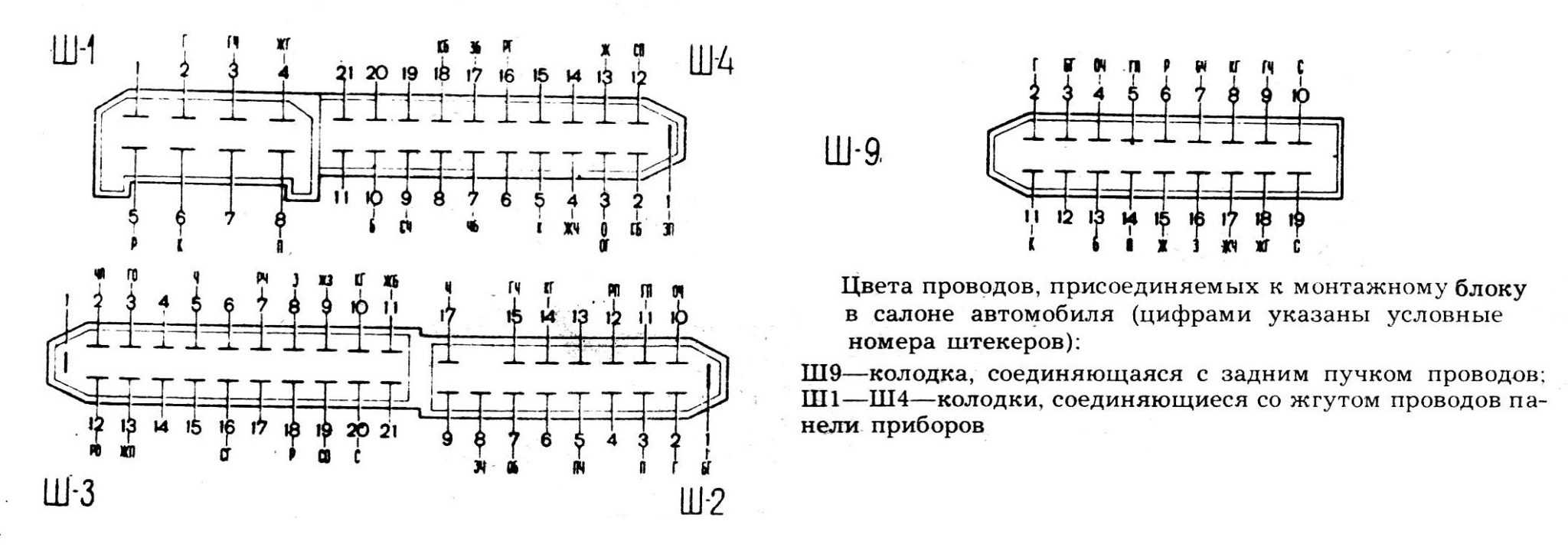

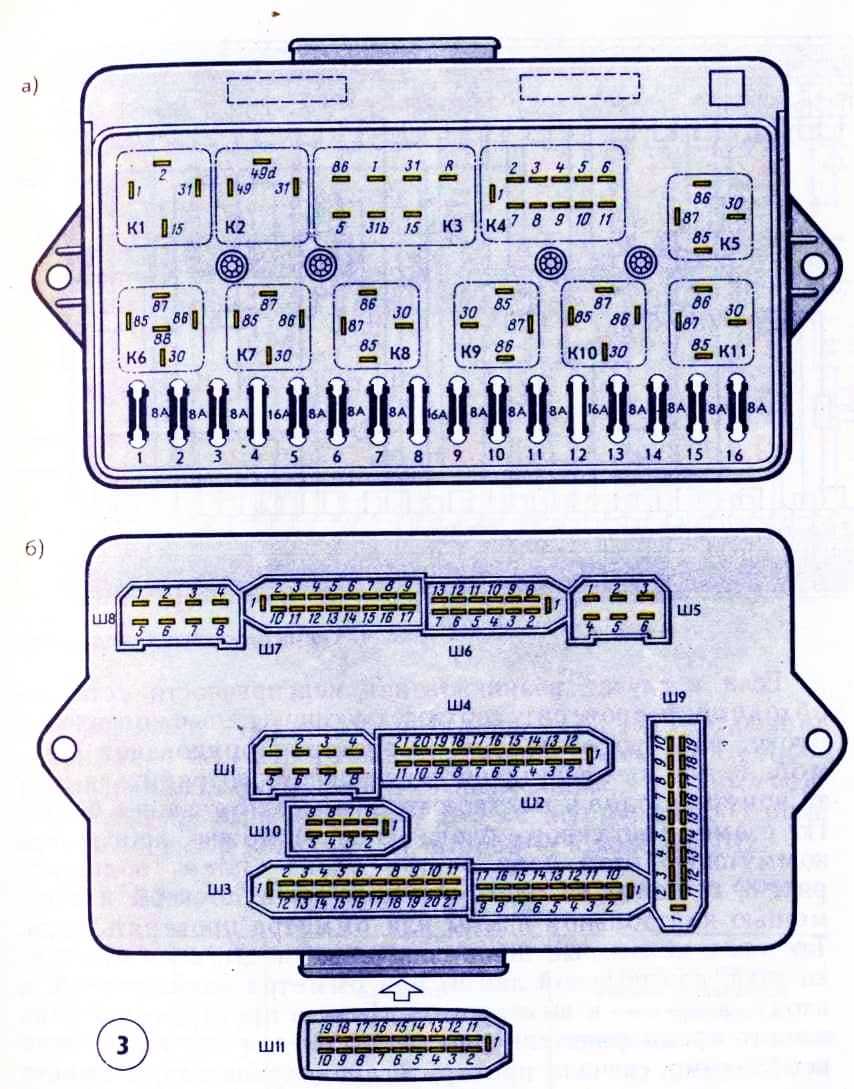

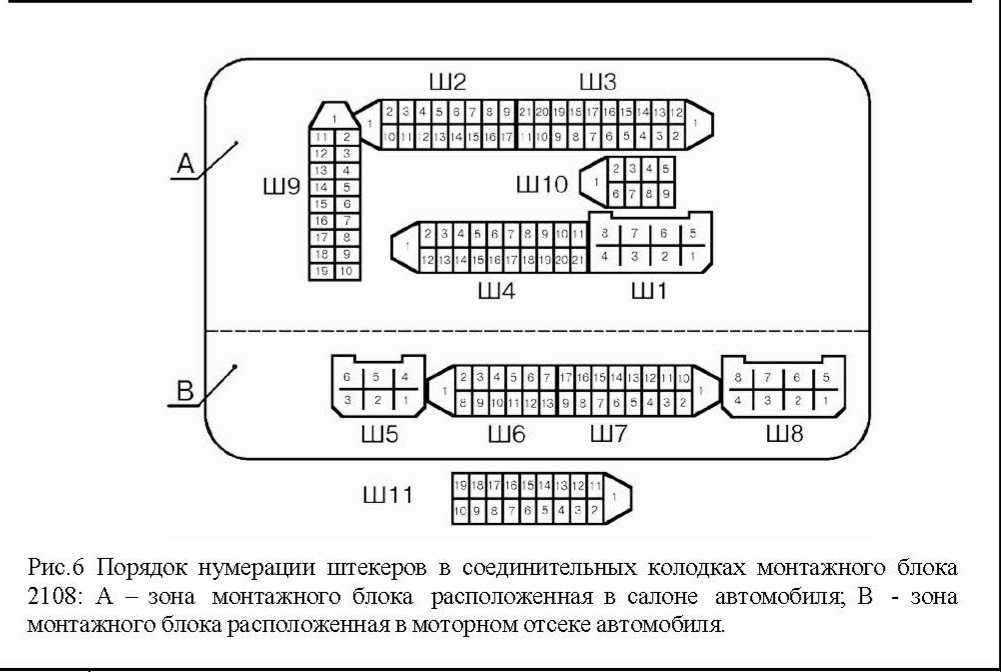

Монтажный блок предохранителей 17.3722

• 1 — реле включения очистителей фар (K6)
• 2 — реле времени омывателя заднего стекла (K1)
• 3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2)
• 4 — реле стеклоочистителя (KЗ)
• 5 — контактные перемычки на месте реле контроля исправности ламп
• 6 — реле включения обогрева заднего стекла (K10)
• 7 — запасной предохранитель
• 8 — реле включения дальнего света фар (K5)
• 9 — реле включения ближнего света фар (K11)
• 10 — предохранитель
• 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9)
• 12 — реле включения звукового сигнала (K8)

Описание предохранителей монтажного блока для  ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

№ предохранителя	Расшифровка
1 (8 A) F9 (7,5 A)	Правая противотуманная фара
2 (8 A) F8 (7,5 A)	Левая противотуманная фара
3 (8 A) F1 (10 A)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар
4 (16 A) F7 (30 A)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 A) F16 (15 A)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 A) F3 (10 A)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6 (8 A) F6 (30 A)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 A) F10 (7,5 A)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 A) F5 (20 A)	Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 A) F10 (7,5 A)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 A) F11 (7.5 A)	Правая фара (габаритный сеет). Правый задний фонарь (габаритный свет)
11 (8 A) F2 (10 A)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 A) F4 (20 A)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель
13 (8 A) F15 (7,5 A)	Правая фара (дальний свет)
14 (8 A) F14 (7.5)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 A) F13 (7,5 A)	Левая фара (ближний свет)
16 (8 A) F12 (7,5 A)	Правая фара (ближний свет)

Почему ломается и что делать

Специалисты утверждают, что имеется всего лишь 2 причины, приводящие к отказу прикуривателя:

• перегорание предохранителя;
• потеря какого-либо контакта.

В первом случае понадобится заменить расплавившееся защитное устройство на рабочее. Находится оно непосредственно в монтажном блоке. Так, если у вас:

• низкая панель приборов (то есть более старая машина), то это F4 или F10;
• высокая панель – 11.

Стоит отметить, что в этой ситуации также перестанут работать:

• нагревательный элемент заднего стекла;
• розетка для удлинителя.

В ранних машинах номинал у предохранителя был 20 ампер, в новых – только 16.

Кстати, печка запитывается через F7 в старых моделях, 4 – в новых.

Сгоревший предохранитель извлекают при отключенном аккумуляторе и заменяют новым

Важно некоторое время контролировать его состояние. Если он вновь перегорит – то следует искать причину в коротком замыкании

При потере контакта требуется:

• осмотреть гнездо прикуривателя;
• убедиться, что все провода хорошо держатся;
• с помощью тестера проверить напряжение (черный и красный провод – должно быть 12 вольт).

Если все в порядке, то следует искать неисправность именно в гнезде. При отсутствии электричества обследуют проводку на целостность.

Важно понимать, что сам по себе прикуриватель имеет определенный запас прочности, и не всякая нагрузка пройдет для него бесследно. Если норму превысить, то увеличивается и риск поломки

Потому надо внимательнее относиться к подбору гаджетов, отдавая предпочтение самым энергосберегающим.

Процесс снятия и замены предохранителей

Ниже представлена подробная инструкция на тему, как произвести смену предохранительных устройств в разных блоках.

ВАЗ 21099 выпуска до 1998 года

Процедура замены выполняется так:

1. Выключите зажигание в машине, откройте капот и ослабьте болт, фиксирующий минусовую клемму АКБ. После этого контакт от АКБ отсоединяется.
2. Найдите место монтажаблока. Демонтируйте крышку, отжав фиксаторы, крепящие ее.
3. На обратной стороне пластиковой накладки блока нанесена схема, где отмечено место расположения предохранительных деталей. По ней вы сможете понять, за что отвечают конкретные детали.
4. Чтобы произвести смену реле, извлеките вышедший из строя элемент, раскачивая его вниз и вверх. Демонтируйте перегоревшую деталь и установите новое реле. При замене обязательно соблюдайте место установки контактов.
5. Если необходимо поменять предохранительное устройство, то сначала рекомендуем определить причину его поломки. В случае когда деталь отработала свой срок службы, извлеките ее из посадочного места. Иногда причина заключается в скачках напряжения в бортовой сети. К примеру, если вы установили в прикуриватель тройник или разветвитель, то при подключении нескольких устройств, потребляющих много тока, может произойти перенапряжение. Это приведет к замыканию и перегоранию предохранителя. Необходимо избавиться от проблемы и только после этого менять устройство. При замене обязательно соблюдайте номинал.
6. Установите на место крышку предохранительного блока, подключите минусовую клемму аккумуляторной батареи. Проверьте работоспособность оборудования.

Канал ВАЗ 2109 опубликовал ролик, в котором продемонстрирована процедура демонтажа блока на «Девятке». У модели ВАЗ 21099 процесс снятия будет выглядеть идентично.

ВАЗ 21099 выпуска после 1998 года

Процедура замены устройств на новых версиях блоков производится следующим образом:

1. Отсоедините клеммы от аккумуляторной батареи, чтобы не допустить замыкания в процессе выполнения работ.
2. Найдите место монтажа БП. Он монтируется там же, в моторном отсеке девяносто девятой модели. Демонтируйте черную крышку, чтобы получить доступ к деталям. Сами крепления крышки располагаются сбоку, рядом с крылом машины.
3. На тыльной части крышки также есть схема. Осмотрите ее и определите сломавшуюся деталь, чтобы сменить на новую. Для снятия воспользуйтесь щипцами, которые находятся под крышкой БП в устройствах нового типа. Процесс снятия реле выполняется так же, как в случае с блоком старого образца. Необходимо руками извлечь перегоревшую деталь, раскачивая ее в разные стороны. Будьте аккуратны, чтобы не повредить контакты устройства.
4. Поставьте в гнездо новую деталь.
5. Подсоедините контакты батареи и проверьте работу всех приборов и устройств.

 Загрузка …

Как снять и заменить блок

Такая операция может понадобиться при необходимости ремонта БП или замены его на новый блок. Это способен сделать даже начинающий водитель. Потребуется ключ на 10 (лучше всего использовать головку или торцовый). Перед снятием БП открывают капот моторного отсека автомобиля.

Порядок снятия БП:

1. Отключают клеммы от аккумуляторной батареи. Это необходимо для предотвращения возможности появления короткого замыкания в электрооборудовании.
2. Для удобства работы снимают защитную пластиковую верхнюю крышку БП.
3. Блок закрепляют к кузову двумя винтами (их выворачивают гаечным ключом).
4. Отсоединяют разъёмы с проводами. Один из них находится в моторном отсеке на широкой стороне блока ближе к лобовому стеклу. Сначала снимают резиновый защитный чехол, а потом раскачивая, из стороны в сторону отсоединяют разъём.
5. Остальные разъёмы находятся снизу БП. Чтобы добраться до них, снимают два крайних реле, окрашенных в чёрный цвет. После этого корпус БП приподнимают вверх и отсоединяют остальные разъёмы.

Блок вынимается из моторного отсека для ремонта или замены. Установка его на место проводится в обратном порядке

При этом обращают внимание на резиновую прокладку между БП и кузовом машины. Она должна быть целой, без трещин и разрывов, в противном случае её меняют на новую. Прокладка нужна для защиты БП от попадания влаги, которая может спровоцировать короткое замыкание в электрической схеме автомобиля

Прокладка нужна для защиты БП от попадания влаги, которая может спровоцировать короткое замыкание в электрической схеме автомобиля.

Посмотрите видео канала AvtoMalina о снятии блока предохранителей ВАЗ 2109

Основные процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок сделайте следующее:

• Снимите минусовую клемму аккумулятора.
• Открутите две гайки по бокам блока (он расположен с водительской стороны подкапотного пространства над вакуумным усилителем тормозов).
• Приподнимите блок насколько возможно и вытащите все разъемы снизу.
• Установку проводите в обратном порядке. Сначала вставьте все разъемы, затем прикрутите гайки.

Как разобрать и собрать

Прежде чем разбирать монтажный блок, распечатайте фотографию или схему установки предохранителей и реле, а также пометьте или запишите, где какие реле установлены, потому что описание деталей, которое присутствует на внутренней стороне крышки, не всегда помогает.

• Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждого бока, на новой модели отстегните по две защелки с каждого блока.
• Вытащите все реле и предохранители. В новой модели присутствует специальный пинцет, который помогает вытаскивать предохранители, он расположен рядом с реле указателя поворотов.
• После этого выкручивайте саморезы, которые соединяют обе половины корпуса.

На большинстве блоков старых моделей саморезы установлены сверху. На большинстве новых снизу. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ. С помощью тонкой плоской отвертки разъедините обе половины корпуса. Если разъединить не получается, убедитесь, что выкрутили все саморезы и попробуйте вставить отвертку в другом месте. Раскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Сборку проводите в обратном порядке. Сначала установите печатную плату на крепления одной половины корпуса, затем наденьте вторую половину и плавно сожмите их так, чтобы они соединились. Если соединить половинки корпуса не получается, разберите их и убедитесь, что печатная плата стоит на месте, после чего повторите сборку. Затем зафиксируйте половинки корпуса саморезами.

Как отремонтировать

Внимательно осмотрите дорожки печатной платы. Если где-то обнаружили грязь между дорожками, увлажните ее с помощью жидкости для снятия лака и кисточки. Убедитесь, что лак не растворяет кисточку. После того как удалили всю грязь, тщательно протрите дорожки спиртом и просушите сжатым воздухом. Эту операцию выполните с обеих сторон печатной платы. Осмотрите все разъемы.

Если обнаружили грязь или окисление, замените их. Если вы не обладаете необходимыми знаниями, инструментами или запчастями для этого, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность, что часть контактов не удастся очистить с первого раза. К тому же, спрей не поможет восстановить контакт, если изношены или ослабели прижимные пластины (лепестки). Если печатную плату отремонтировать не удается, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что она подходит для вашего блока, для чего сравните каталожный номер вашего блока и того, для которого предназначена плата.

Демонтаж и замена

Если у вас вышло из строя то или иное оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.

На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:

• Поднять капот и отключить минус от аккумуляторной батареи. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
• Отыскать монтажный блок. Располагается он в подкапотном пространстве напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
• Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле. Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;
• Удалите предохранитель. Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;
• Замените вышедший из строя компонент.

Выход из строя предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования.

 Загрузка …

Как проверить исправность предохранителей Ваз 2108

Если произошла перегрузка цепи в автомобиле Ваз 2108, один или несколько предохранителей прерывают цепь и выходят из строя. Однако если электрический прибор перестал работать, далеко не факт, что проблема в предохранителе. В таком случае верным решением будет диагностика элемента в блоке предохранителей, который отвечает за конкретный электрический прибор.

Определить какой именно предохранитель вышел из строя легко с помощью инструкции к автомобилю. В ней имеется «карта», в которой отображено, на каких местах установлены в блоке предохранителей элементы, отвечающие за тот или иной электрический прибор. По этой карте определяется местоположение предохранителя, из-за которого могла быть обесточена цепь электрического прибора, и далее необходимо провести его диагностику предохранителей.

Для того, чтобы проверить исправность предохранителя Ваз 2108 необходимо:

1. Провести визуальный осмотр предохранителя на наличие обрыва.
2. Проверить предохранитель мультометром
3. Для проверки элемента цепи используется распространенный прибор – мультиметр, он же тестер. Прибор является незаменимым для автолюбителя, и он позволяет проверить предохранитель машины двумя способами. (проверка по напряжению и проверка по сопротивлению)
